ΕΙΣΑΓΩΓΗ
ΣΥΜΒΑΤΟΤΗΤΑ / ΣΥΝΔΕΣIΜΟΤΗΤΑ WIFI
Το κλιματιστικό TOYOTOMI KURO τύπου Split Wall είναι εξοπλισμένο με ενσωματωμένη
δυνατότητα σύνδεσης WiFi. Χρησιμοποιώντας την Εφαρμογή Ewpe Smart (διαθέσιμη
από το Apple App Store ή το Google Play), μπορείτε να χρησιμοποιήσετε ένα έξυπνο
τηλέφωνο ή tablet για να λειτουργήσετε αυτή την συσκευή εξ’ αποστάσεως.
Ένα Router WiFi (συνδυασμένο με τη συσκευή μέσω του Ewpe Smart App)
χρησιμοποιείται για τον έλεγχο του κλιματιστικού
Το κλιματιστικό ΠΡΕΠΕΙ να εγκατασταθεί σε χώρο με κάλυψη WiFi internet.
Εάν η κινητή συσκευή ελέγχου βρίσκεται εκτός της κάλυψης του Router WiFi δηλ.
λειτουργεί εξ ’αποστάσεως, τότε το Router WiFi θα απαιτήσει σύνδεση στο
διαδίκτυο για επικοινωνία με την κινητή συσκευή ελέγχου.

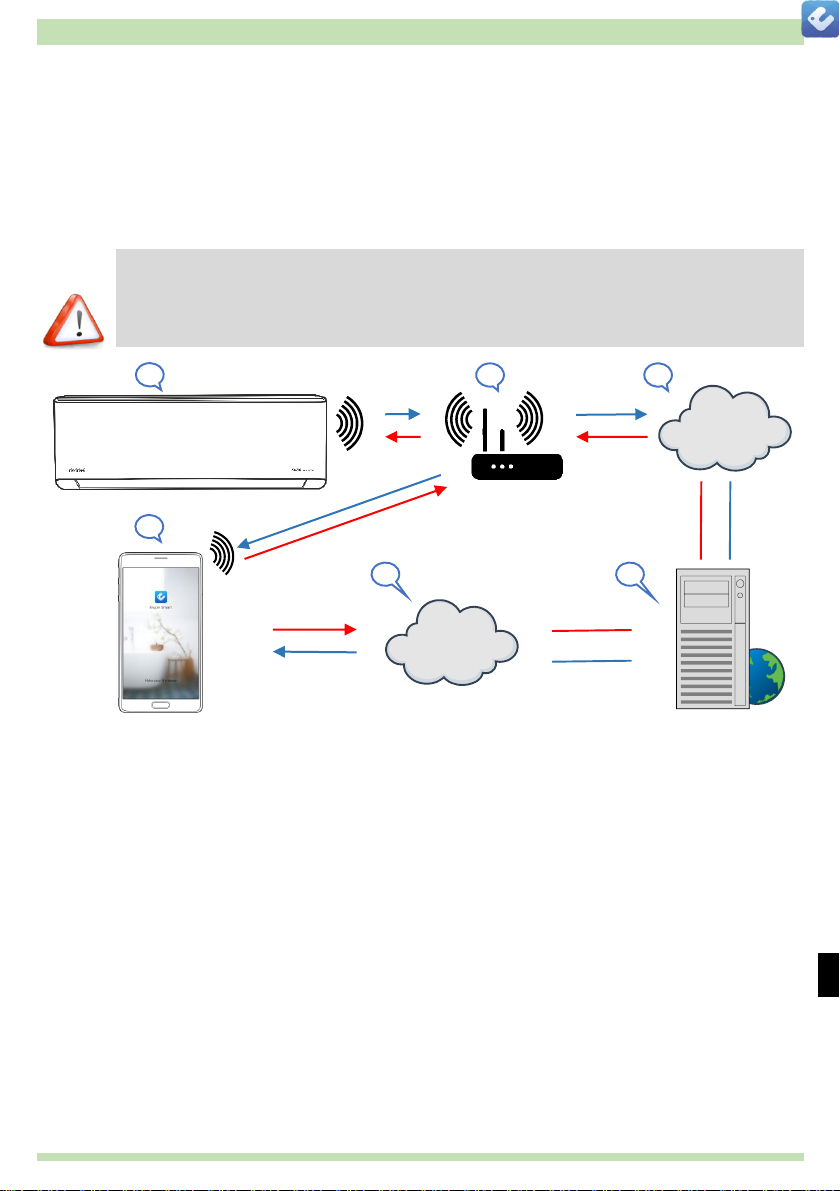

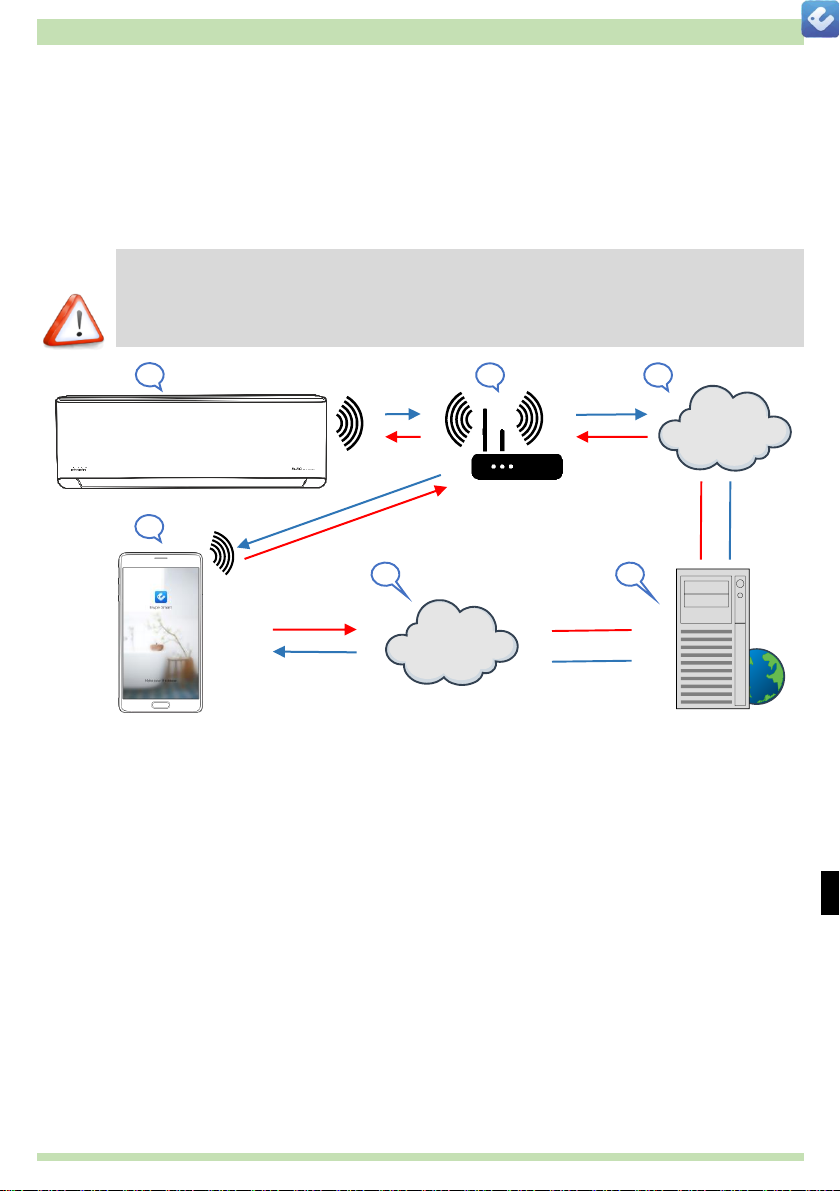

1. Εσωτερική μονάδα κλιματιστικού (Συσκευή AC TOYOTOMI)
2. Κινητή συσκευή Smart phone ήtablet (χρήση WiFi)
3. WiFi Router (Δρομολογητής WiFi)
4. Server εργοστασίου
5. Internet cloud
6. Smart phone ήtablet (χρήση internet cloud)
ΕΛΑΧΙΣΤΕΣ ΑΠΑΙΤΗΣΕΙΣ
Κλιματιστικό TOYOTOMI KURO (Split Type)
Ruter WiFi, 2.4Ghz που υποστηρίζει λειτουργία 802.11b / g / n, και
κάλυψη της συσκευής. (ΔΕΝ υποστηρίζεται 5GHz WiFi )
Για απομακρυσμένο έλεγχο Ruter WiFi με ενεργή σύνδεση στο
διαδίκτυο.
Έξυπνο τηλέφωνο / tablet (Android 4.4+ ήApple iOS 7.0+) με
εγκατεστημένη εφαρμογή Ewpe Smart.
1
2
4
5
5
3
Internet
Internet
@m

3
Android QR κωδικός
Ή αναζητήστε το Ewpe Smart
στο Google Play
Κατέβασμα και εγκατάσταση εφαρμογής (Application)
Χρήστες IOS: Αναζητήστε την
εφαρμογή " Ewpe Smart " στο
apple store και κατεβάστε την
έκδοση για συσκευές της apple.
Σκανάρετε τον παρακάτω κωδικό QR με τη
smartphone συσκευή σας και κατεβάστε το
Ewpe Smart.
Εγκαταστήστε την εφαρμογή σύμφωνα με τον οδηγό καθοδήγησης. Εάν η
εγκατάσταση έχει γίνει σωστά,
στην αρχική σελίδα του
smartphone σας
θα εμφανίζεται το εικονίδιο
Η εφαρμογή
[ EWPE Smart ]
στο Google Play
Ρυθμίσεις
@m

Παράρτημα A: <<Αποτυχία διαμόρφωσης – αιτίες -ελέγξτε>>
Βεβαιωθείτε ότι το κινητό τηλέφωνο είναι συνδεδεμένο με το τοπικό Ruter WiFi :
Κλείστε τη σύνδεση δεδομένων 3G / 4G του κινητού τηλεφώνου κατά την
διαμόρφωση , για να συνδεθείτε με το τοπικό Ruter WiFi.
Ελέγξτε αν το reset της μονάδας ολοκληρώθηκε επιτυχώς. Πιέστε και κρατήστε τα
κουμπιά Mode & Turbo στο remote control για reset. Ένας ήχος "beep" στην αρχή
& ένας δεύτερος ήχος "beep" μετά 10’’ δηλώνει ότι το reset έγινε με επιτυχία.
Ελέγξτε το όνομα του Ruter WiFi, συνιστάται να μην υπάρχουν κενά και άλλοι μη
αλφαριθμητικοί χαρακτήρες.
Ελέγξτε τον κωδικό πρόσβασης του Ruter WiFi, δεν επιτρέπονται περισσότερα από
32 ψηφία, συνιστάται να μην υπάρχουν κενά και ειδικά σύμβολα εκτός από τα
γράμματα και τους αριθμούς.
Ελέγξτε εάν ο κωδικός πρόσβασης του Ruter WiFi είναι σωστός κατά τη ρύθμιση
παραμέτρων της εφαρμογής. Μπορείτε να εμφανίσετε τον κωδικό για να
επιβεβαιώσετε την σωστή εισαγωγή του.
Άλλες πληροφορίες
Το λογισμικό παρέχει υπηρεσία βοήθειας μέσω της οποίας οι χρήστες μπορούν να
ελέγχουν τις οδηγίες λειτουργίας του λογισμικού και άλλων πληροφοριών.
Εκτός αυτού, καθώς η λειτουργία και το λογισμικό βελτιώνονται συνεχώς, θα σας
ενημερώνουμε για τις επακόλουθες αναβαθμίσεις για την ενημέρωσή σας.
Καθώς η λειτουργία μπορεί να αλλάξει λόγω βελτιώσεων αλλά και της συνεχούς
αναβάθμισης, οι εικόνες αυτού του εγχειριδίου είναι για αναφορά, επομένως
παρακαλούμε να βασιστείτε στο πραγματικό περιβάλλον λειτουργίας.
Σημείωση: Μπορείτε να έχετε τον έλεγχο ενός κλιματιστικού από 4, το μέγιστο,
συσκευές smartphone ταυτόχρονα.
4
Πληροφορίες
Σημείωση:
Oι εικόνες (δίκτυα) είναι παραδείγματα για τις ανάγκες του οδηγού χρήσης
@m

Παράρτημα Β: <<Αποτυχία διαμόρφωσης – αιτίες -ελέγξτε>>
5

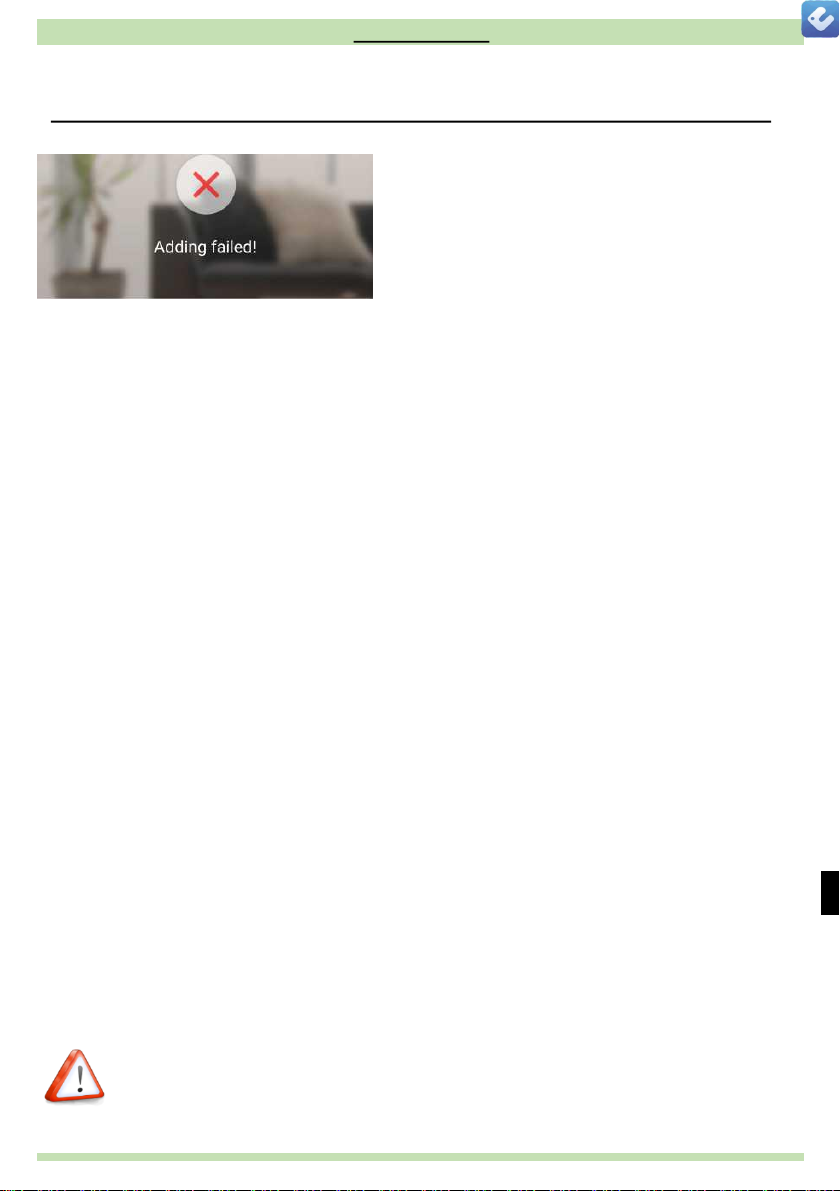

Η προσθήκη απέτυχε!
Διορθώστε σύμφωνα με τα παρακάτω βήματα και δοκιμάστε ξανά
Βεβαιωθείτε ότι η συσκευή σας έχει τεθεί σε λειτουργία δικτύου.
Βεβαιωθείτε ότι το κινητό είναι συνδεδεμένο στο ασύρματο Router 2.4GHz.
Βεβαιωθείτε ότι στο ασύρματο Router έχει κλείσει η ΄΄μαύρη΄΄ και η ΄΄λευκή΄΄
λίστα (Mac address filtration)
Δοκιμάστε να ορίσετε το ασύρματο Router σε εύρος ζώνης 11 bg ή 20Mhz πριν
από τη διανομή του δικτύου. Όταν η διανομή του δικτύου γίνει, ρυθμίστε το
Router στην προηγούμενη διαμόρφωση.
Πληροφορίες
Σημείωση:
Oι εικόνες (δίκτυα) είναι παραδείγματα για τις ανάγκες του οδηγού χρήσης
@m

Βήμα 1 (Sign up ) Δημιουργία νέου λογαριασμού
Την πρώτη φορά που θα επιχειρήσετε να συνδεθείτε, θα πρέπει να δημιουργήσετε ένα
νέο λογαριασμό -όνομα χρήστη.
Αν έχετε ήδη όνομα χρήστη, παρακάμψτε το βήμα εγγραφής και συνδεθείτε εισάγοντας
στη σελίδα “Sign in” τη διεύθυνση email και τον κωδικό password. Εάν έχετε ξεχάσει
τον κωδικό ασφαλείας, μπορείτε να τον επαναρυθμίσετε.
Ρυθμίσεις
Πατήστε
Εκκίνηση τις εφαρμογής -
σελίδα εισαγωγής
Επιλογές εισόδουΑποδοχή όρων για
συνέχεια
Δημιουργία νέου
λογαριασμού
Εισάγετε τη διεύθυνση email
Εισάγετε ένα username επιλογής σας (όνομα χρήστη)
Επιλέξτε Password επιλογής σας ( κωδικό χρήστη)
Επιβεβαιώστε το Password
Επιλέξτε server - (Europe)
6
@m

(Sign in ) Είσοδος στον λογαριασμό
Εμφανίζεται μια
εικονική συσκευή a/c
Ρυθμίσεις
Εισάγετε όνομα χρήστη/ διεύθυνση email
Εισάγετε τον κωδικό
Εισάγετε τον Server
που ορίσατε κατά την
διαδικασία
“Sign up”.
Πατήστε
Η εφαρμογή κάνει
σύνδεση……………
Εμφάνιση πληροφοριών
Η εφαρμογή έκανε Είσοδο
“Sign in”
Στην αρχική οθόνη
(My Home)
Βήμα 2
7
@m

Ρυθμίσεις
Σημείωση:
Στην σελίδα ελέγχου εμφανίζεται μια εικονική
συσκευή κλιματισμού. Aυτό μας βοηθάει ώστε να
εξοικειωθούμε με το περιβάλλον της εφαρμογής πριν
προσθέσουμε μια πραγματική συσκευή κλιματισμού.
Αυτή η εικονική συσκευή δεν εμφανίζεται για όσο
υπάρχει στην εφαρμογή έστω και ένα κλιματιστικό
προς έλεγχο και χειρισμό
8
@m

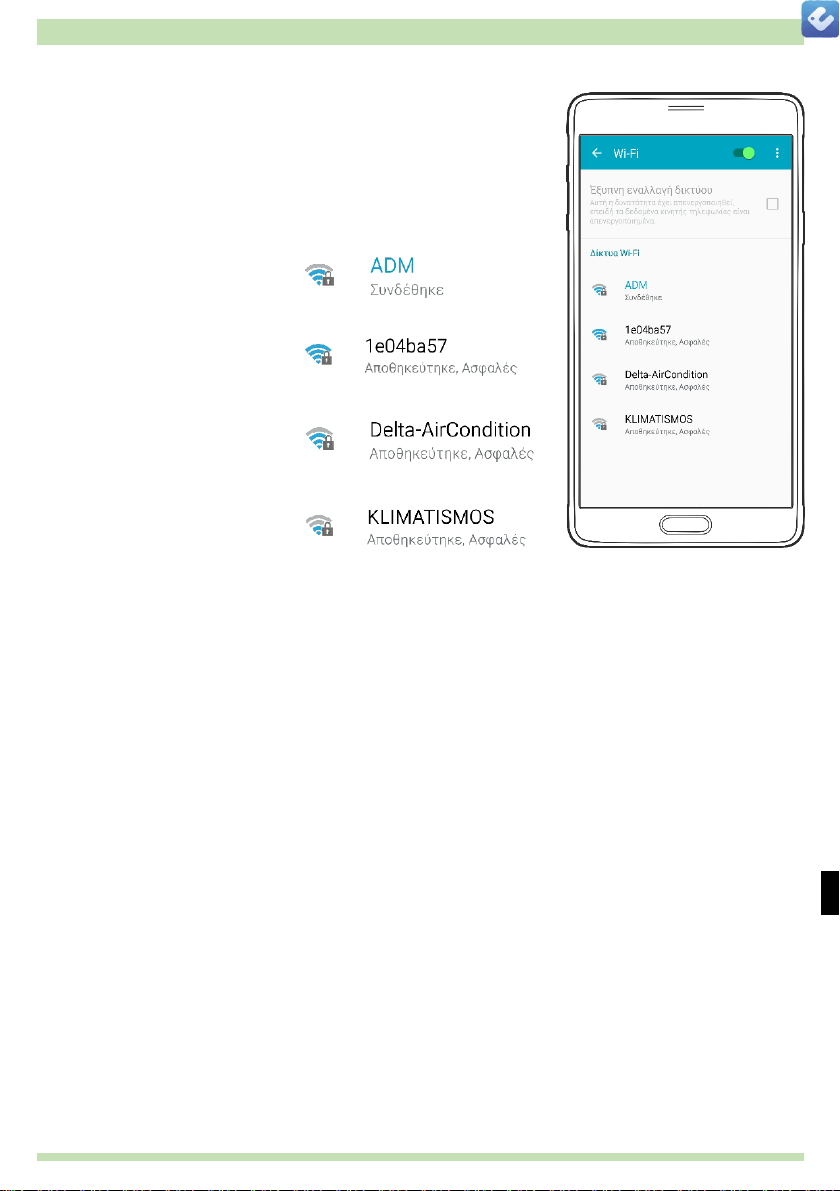

Επιλέγουμε από το menu του κινητού : ρυθμίσεις
Επιλέγουμε >> Wi-Fi
και βλέπουμε : Δίκτυα Wi-Fi
1) Το (δικό μας) router
2) Το (δικό μας)κλιματιστικό
3) Άλλο δίκτυο
4) Άλλο δίκτυο
(στις οδηγίες το δικό μας router του σπιτιού είναι το
WiFi ADM )
ΣΗΜΕΙΩΣΗ!!
ΣΤΟ SMARTPHONE ΣΤΗΝ ΕΠΙΛΟΓΗ: Δίκτυα Wi-Fi
ΕΜΦΑΝΙΖΟΝΤΑΙ ΠΕΡΙΣΣΟΤΕΡΑ Η ΛΙΓΟΤΕΡΑ ΔΙΚΤΥΑ
WiFi ΑΝΑΛΟΓΟΣ ΤΗΝ ΠΕΡΙΟΧΗ
Το smartphone είναι συνδεδεμένο στο δίκτυο
ADM
Ρυθμίσεις
Σημείωση:
Oι εικόνες (δίκτυα) είναι παραδείγματα για τις ανάγκες του οδηγού χρήσης 9
Έλεγχος δικτύου WiFi (1)
@m

Επιλέγουμε στο smartphone ρυθμίσεις >>
WiFi , και βλέπουμε τα Δίκτυα Wi-Fi.
Για λίγα δευτερόλεπτα μετά το reset το
κλιματιστικό (1e04ba57) δεν θα
εμφανίζεται στην λίστα :Δίκτυα Wi-Fi
1) Το (δικό μας) Router
3) Άλλο δίκτυο
4) Άλλο δίκτυο
Λίγα δευτερόλεπτα μετά θα εμφανιστεί
στην λίστα :Δίκτυα Wi-Fi
και
2) το (δικό μας) κλιματιστικό
Ρυθμίσεις
Σημείωση:
Oι εικόνες (δίκτυα) είναι παραδείγματα για τις ανάγκες του οδηγού χρήσης
Σημείωση:
Με το ξεκίνημα τις διαδικασίας για την προσθήκη
συσκευής κλιματισμού στην εφαρμογή θα πρέπει
το WiFi spot του κλιματιστικού (1e04ba57)
να εμφανίζεται στην λίστα :Δίκτυα Wi-Fi
Σημείωση:
Ο αριθμός του κλιματιστικού (1e04ba57) είναι οι
8 τελευταίοι χαρακτήρες της Mac address του
WiFi spot (module) του κλιματιστικού και είναι
μοναδικός για κάθε ένα.
10
Έλεγχος δικτύου WiFi (2)
@m

Ρυθμίσεις
Πατήστε
Πατήστε
Πατήστε
Σε αυτό το σημείο
πρέπει να γίνει reset
στο κλιματιστικό –
περιγραφή στην
επόμενη σελίδα
Πατήστε
Βήμα 3
11
Πρόσθεση συσκευής στην εφαρμογή (manual mode)
@m

Ρυθμίσεις
Πατήστε

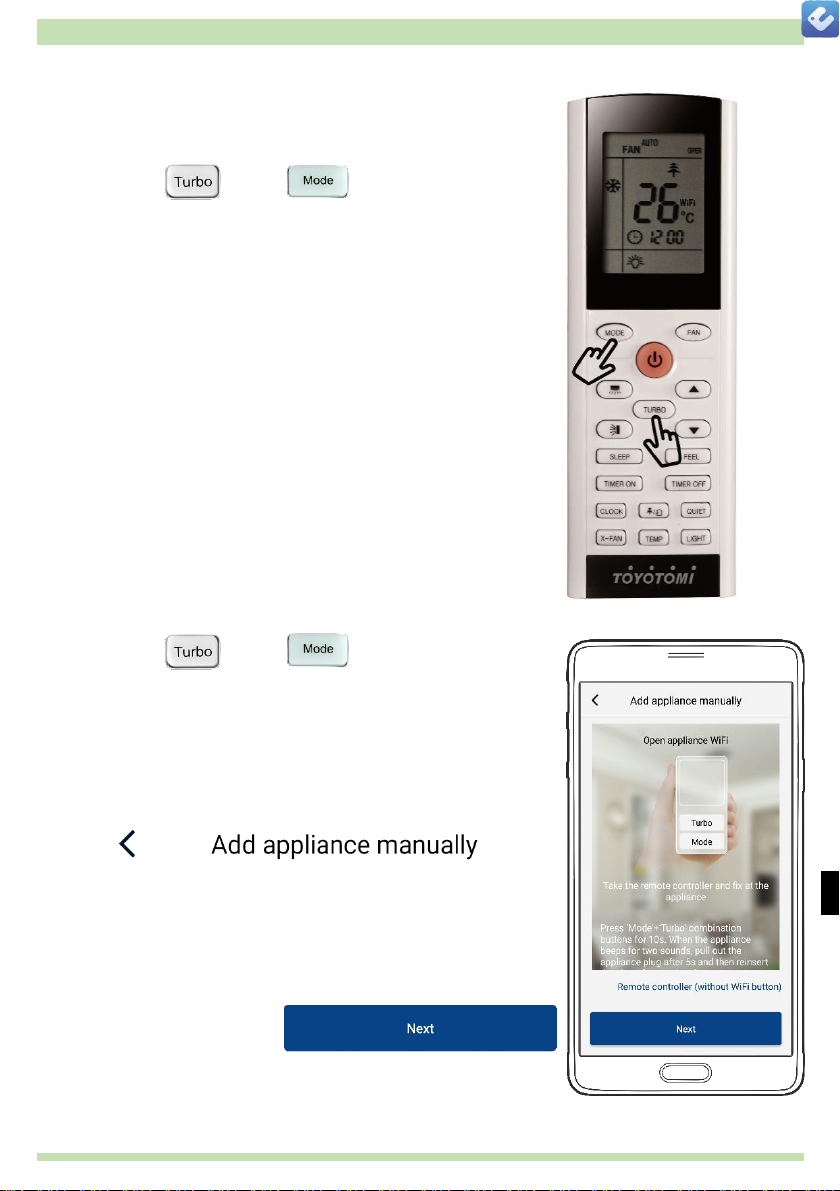

Κάνουμε reset στο κλιματιστικό πατώντας
ταυτόχρονα στο remote control τα πλήκτρα :
Θα ακουστεί ένας ήχος (((beep))) στην αρχή και
μετά 10’’ περίπου ένας ακόμη ήχος (((beep)))
Τότε αφήνουμε τα δυο πλήκτρα (το reset έχει γίνει
με επιτυχία).
Προσέχουμε στο display να εμφανίζεται η ένδειξη
WiFi
Το WiFi ανοίγει και κλείνει με το ταυτόχρονο
πάτημα (στιγμιαία) των πλήκτρων:
&
&
Reset του κλιματιστικού
WiFi
Βήμα 4
Γυρίζουμε στην εφαρμογή και προσέχουμε να
εμφανίζεται στην οθόνη:
Βήμα 5(manual mode)
12
@m

Ρυθμίσεις
Η διαδικασία ξεκινά.
Εμφανίζεται μήνυμα :
Συνδέθηκε στο δίκτυο
WiFi 1e04ba57
(το WiFi spot του κλιματιστικού)
Και ακούγεται ένα (((beep)))
Σημείωση:
Oι εικόνες (δίκτυα) είναι παραδείγματα για τις ανάγκες του οδηγού χρήσης
Αποδοχή
όρων για
συνέχεια
Πρέπει να
εμφανίζεται ο
αριθμός
1e04ba57
του
κλιματιστικού
στο πεδίο
Πατήστε
Στο επόμενο πεδίο
πρέπει να εμφανίζεται
το Router (ADM),
γράφουμε το password
του Router από κάτω
Πατήστε
Βήμα 5
13
Πρόσθεση συσκευής στην εφαρμογή (manual mode)
@m

Ρυθμίσεις

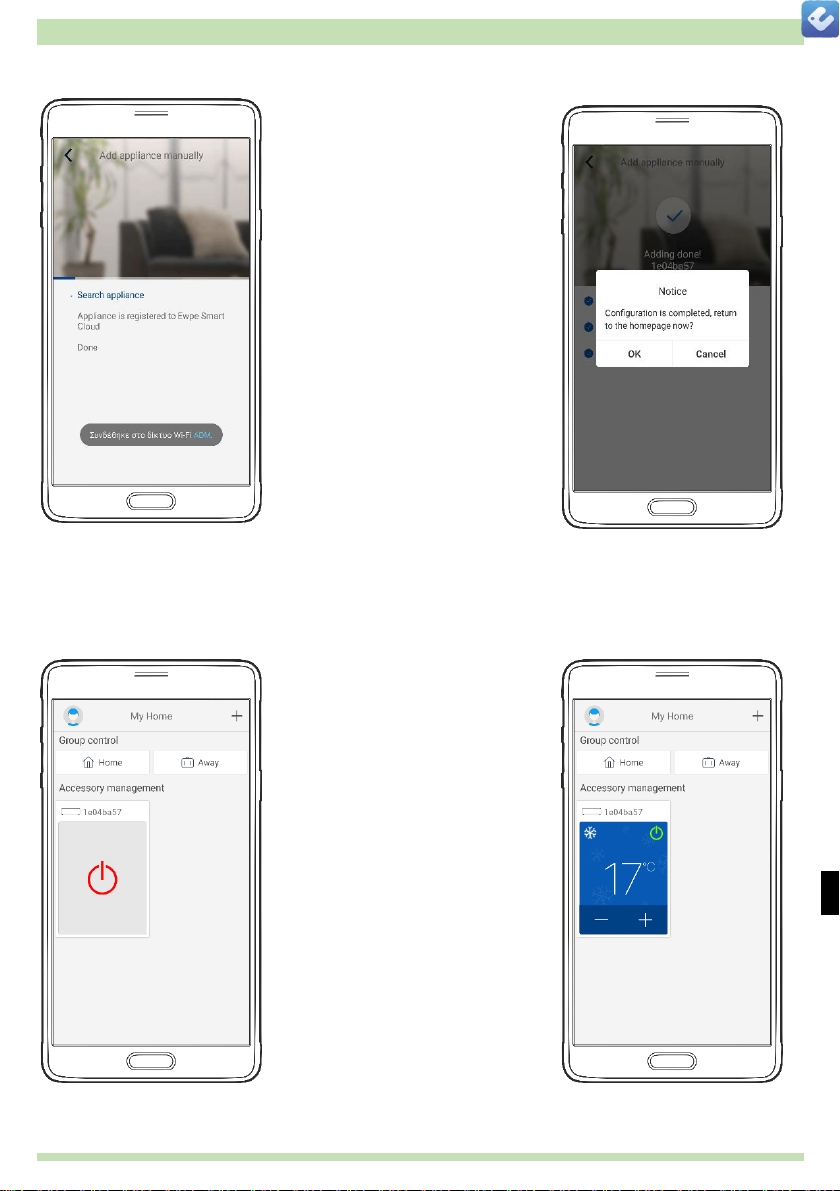

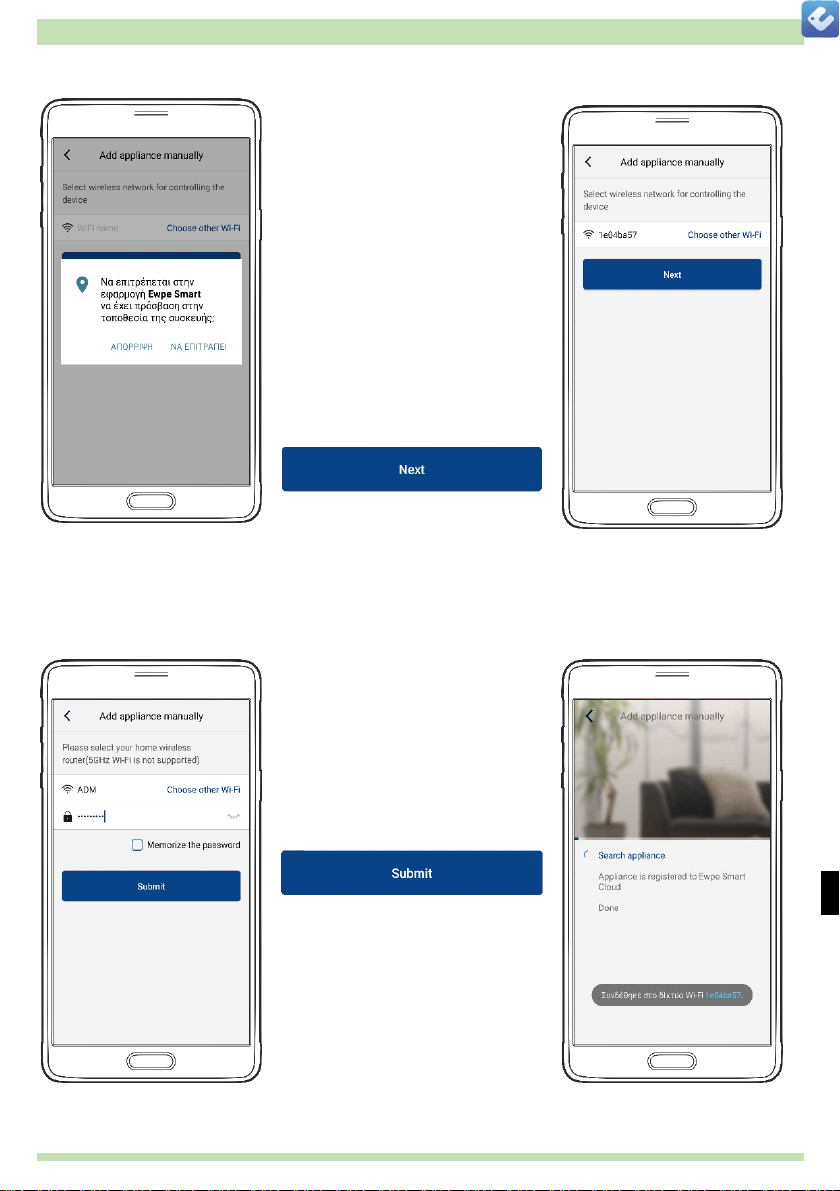

Πρόσθεση συσκευής στην εφαρμογή (manual mode)
Εμφανίζεται μήνυμα :
Συνδέθηκε στο δίκτυο
WiFi ADM
(το Router στο σπίτι)
Εμφανίζεται
μήνυμα :
Η διαμόρφωση
ολοκληρώθηκε –
επιστροφή στην
αρχική σελίδα
Στην σελίδα ελέγχου
(My Home)
εμφανίζεται η
συσκευή μας
1e04ba57
την οποία μπορούμε
να χειριστούμε με
την εφαρμογή
Σημείωση:
Oι εικόνες (δίκτυα) είναι παραδείγματα για τις ανάγκες του οδηγού χρήσης 14
@m

15
Ρυθμίσεις
Αλλαγή ονόματος της συσκευής a/c
Στην σελίδα ελέγχου
πατάμε επάνω στο αρχικό
όνομα τις συσκευής
Στην επόμενη σελίδα
ελέγχου στο πεδίο
Device name
βλέπουμε το τρέχον
όνομα
Γράφουμε το νέο όνομα
και πατάμε save
Εμφανίζεται το μήνυμα:
Το όνομα έχει αλλάξει
Βήμα 6
@m

16
Τώρα ο έλεγχος του κλιματιστικού μπορεί να γίνει μέσω τις εφαρμογής " Ewpe Smart "
•Εάν η διαμόρφωση είναι ανεπιτυχής, επιβεβαιώστε ότι το δίκτυο WiFi είναι ενεργό.
•Εάν το δίκτυο WiFi λειτουργεί σωστά, επαναλάβετε τα βήματα 3,4 και 5.
•Εάν η διαμόρφωση συνεχίζει να αποτυγχάνει, επικοινωνήστε με την TOYOTOMI.
•Επαναλάβετε τα βήματα 3 έως 5 για να αντιστοιχίσετε επιπλέον κινητές συσκευές.
•Αφού ολοκληρωθεί η διαμόρφωση, κάντε κλικ στο αντίστοιχο όνομα AC για να
εισέλθετε στα πεδία ελέγχου για περαιτέρω λειτουργία.
@m

ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
Πατήστε για ενεργοποίηση του
κλιματιστικού
Πατήστε για απενεργοποίηση
του κλιματιστικού
Το όνομα του κλιματιστικού
Επιλογή λειτουργίας
Επιλογή θερμοκρασίας
Αυτόματη λειτουργία
Μενού ειδικών λειτουργιών
Επιλογές χρονοδιακόπτη
17
On/off ενδείξεις display του κλιματιστικού
Το όνομα του κλιματιστικού
@m

18
ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
Μενού ειδικών λειτουργιών
Ενεργοποιημένο
Απενεργοποιημένο
Ανακύκλωση αέρα
Λειτουργία Αυτοκαθαρισμού
Ιονιστής
Ένδειξη display στο κλιματιστικό
Εξοικονόμηση ενέργειας
Αριστερά & δεξιά ρύθμιση περσίδας
Επάνω & κάτω ρύθμιση περσίδας
Λειτουργία ύπνου
8 °C heating
Λειτουργία χρονοδιακόπτη
Επιλογή λειτουργίας συσκευής
Ψύξη
Αφύγρανση
Ανεμιστήρας
Θέρμανση
Αυτόματη
(δεν διατίθεται σε αυτό το μοντέλο)
@m

19
ΒΑΣΙΚΗ ΛΕΙΤΟΥΡΓΙΑ
Μενού λειτουργιών
Επιλογή ταχύτητας ανεμιστήρα
Σημείωση:
Το λογισμικό παρέχει υπηρεσία βοήθειας μέσω της οποίας ο χρήστης
μπορεί να έχει οδηγίες λειτουργίας της εφαρμογής και άλλων πληροφοριών.
Αυτόματη
Χαμηλή
Μεσαία-Χαμηλή
Μεσαία
Μεσαία-Υψηλή
Υψηλή
Τούρμπο
Αθόρυβη
@m

20
INTRODUCTION
WIFI COMPATIBILITY / CONNECTIVITY
TOYOTOMI KURO Split Wall Mounted Air Conditioner are fitted with built-in WiFi
connectivity. Using the Ewpe Smart App (available from Apple App Store or Google Play) it
is then possible to use a smart phone or tablet to operate these appliance remotely.
A WiFi router (paired with the appliance via Ewpe Smart App) is used to control the Air
Conditioner.
The Air Conditioner MUST BE installed in a location that has WiFi router coverage.
If the controlling mobile device is outside of the WiFi router's coverage i.e. operating
remotely, then the WiFi router will require an internet connection to communicate
with the controlling mobile device.
1. Indoor air conditioning unit (AC Device TOYOTOMI)
2. Smart phone or tablet (using WiFi)
3. WiFi Router
4. Factory web Server
5. Internet cloud
6. Smart phone or tablet (using internet cloud)
MINIMUM REQUIREMENTS
Split Type Wall Mounted Air ConditionerTOYOTOMI KURO
WiFi Router, 2.4G frequency range supporting 802.11b/g/n mode, with coverage of the
Appliance(s) location. (5GHz Wi-Fi is not supported)
For remote cloud based operation WiFi router / modem with active internet connection
Smart phone / Tablet (Android 4.4+ ήApple iOS 7.0+) with Ewpe Smart App installed
1
2
4
5
5
3
Internet
Internet
@m
