TrailFX TG60X User manual

www . T r a il F X . c om
Page 1of 7 Rev 062816
30-60 min
DRILLING
REQUIRED
CUTTING NOT
REQUIRED
DO NOT OVER TORQUE.STANDARD OPERATING LOAD FOR TIGHTEN
BODY MOUNT NUTS & BOLTS VARIES FROM
45
TO
65
FOOT POUND.
Tools Required
Phillips Screwdriver,
Power Screwdriver with Phillips Bit,
1. INSTALLATION PROCEDURE:
WARNING:
Do not transport a pickup truck facing backward with a liner installed.
Air can get under the liner which may result in the liner coming out of the truck and causing damage or injury.
Truck Box Preparation:
Clean truck box of all foreign matter and open any floor drains to ensure ventilation and moisture drainage.
NOTE:
Bed liner can be installed by one person. However, using two people is recommended by the manufacturer.
2. Tailgate Cover Installation Steps
NOTE: Your tailgate cover kit may have more or less hardware than shown.
`
NISSAN BEDLINER/TAILGATE
COVER
Part No. TG60X
Do not over tighten as screws can be stripped out.
Limited Lifetime
1 866 638 4870
[e-mail]
REMOVE CONTENTS FROM BOX. VERIFY ALL PARTS ARE PRESENT.
READ INSTRUCTIONS CAREFULLY BEFORE STARTING INSTALLATION.

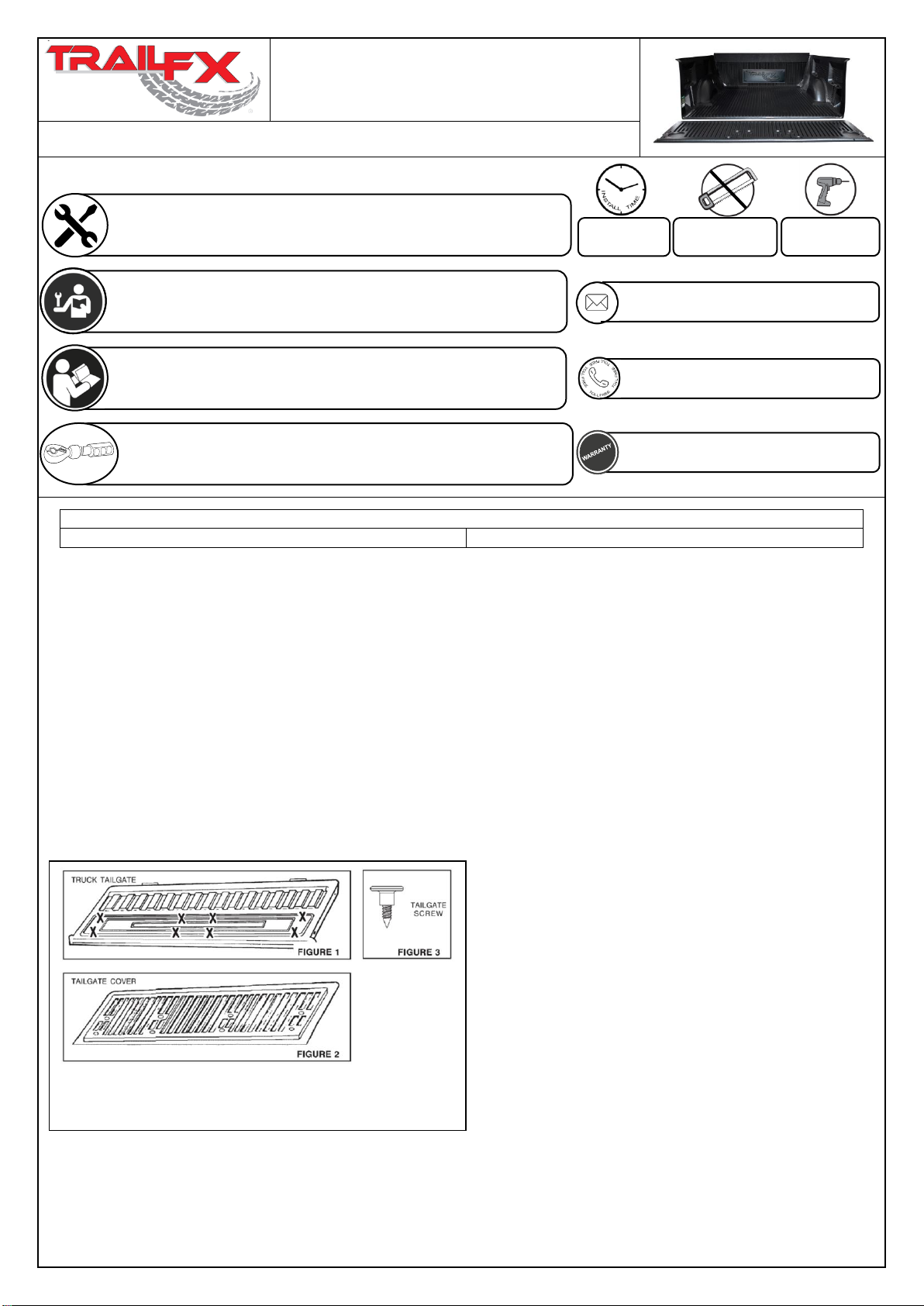

STEP1:
Remove 8 (eight) existing factory installed tailgate screws
(Designated by "X" in FIGURE 1) and discard them.
STEP2
Using the screws provided in kit (See FIGURE 2), fasten
tailgate cover to truck tailgate using a Phillips screwdriver. DO
NOT OVERTIGHTEN. Plastic nut inserts on truck tailgate will
easily strip out.
STEP3
Repeat Step 2 to remaining hole locations until all are
completed.
Do not over tighten as screws can be stripped out.

www . T r a il F X . c om
Page 2of 7 Rev 062816
3. Under Rail Bedliner Installation Steps
4. Overrail Bedliner Installation Steps
(NOTE: Some bedliners may not have front rail lip.)

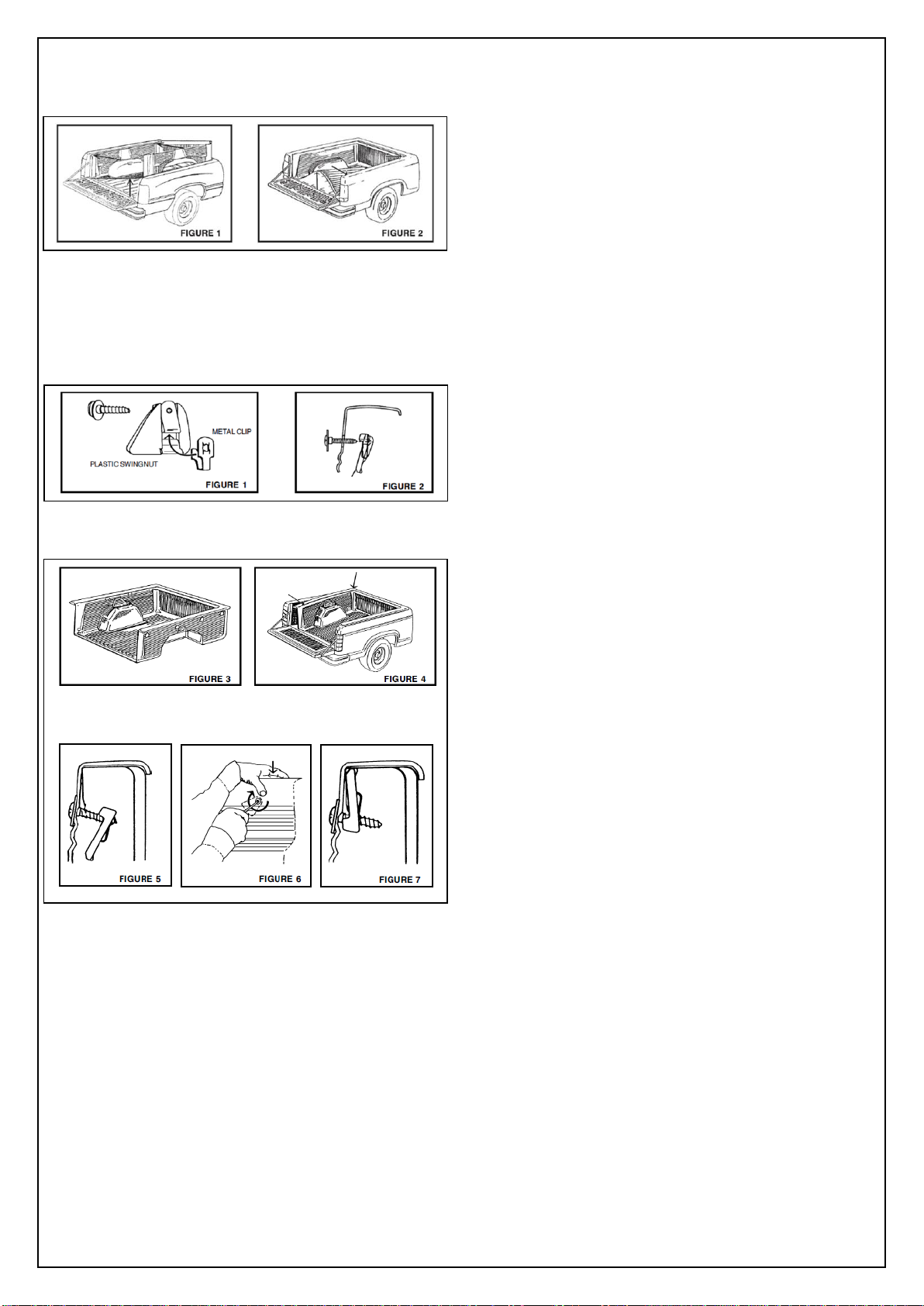

STEP 1
Place bedliner in truck box. While standing beside truck at
approximately the center of box area, lift side of bedliner up at
a 450 angle so that the opposite side slips under the siderail
of pickup truck (See FIGURE 1). A second person may be
required to help slip the wall of the bedliner under the sidewall
of the truck box.
STEP 2
Stand at rear of pickup (center) and lift bedliner floor up. Have
a second person push bedliner wall under siderail of the
pickup truck (See FIGURE 2). Release bedliner floor.
STEP 1
With the Bedliner Out Of Truck:
1. Assemble "Liner-Lok™" fasteners by sliding metal clip
onto plastic swingnut (see FIGURE 1).
2. Insert screw through hole provided in bedliner side
wall, with head of screw toward inside of truck bed.
3. Position "Liner-Lok™" fastener with side "A" towards
screw tip (see FIGURE 2).
4. Insert screw tip into hole and metal clip of fastener and
turn one or two rotations, or until tip of screw in
engaged into fastener.
IMPORTANT:
The "Liner-Lok™" must be in a loose
down ward hanging position at this time. (see FIGURE
5)
5. Repeat “Liner-Lok™" fastener assembly to remaining
holes.
STEP 2
Place bedliner with loosely hanging "Liner-Lok™"
fasteners into truckbox. Pull the bedliner rails away
from truck rails and push downward starting at front
corner, until forward "Liner-Loks™" slip under the truck
rails. Make certain that all "Liner-Lok™" fasteners
have slipped under the truck rails before tightening
(see FIGURES 3, 4 & 5).
STEP 3
Close tailgate. Adjust bedliner if needed.
STEP 4
Standing or kneeling on bedliner in truck box:
1. Start at either front (cab end) corner and push
downward on bedliner rail while turning screw
clockwise with screw driver (see FIGURE 6). You
should "feel" the "Liner-Lok™" pivot upwards and
stop. Continue turning the screw clockwise until
tight (see FIGURE 7).
2. Move to opposite corner and repeat step 4 - 1.
3. Repeat step 4 - 1 to remaining "Liner-Loks™".

www . T r a il F X . c om
Page 3of 7 Rev 062816
Outils necessaires :
Tournevis Phillips,
Tournevis Électrique avec Mèche Phillips
1. Preparation pour installation
AVERTISSEMENT:
Ne transportez pas, dans le sens contraire de la marche, un camion équipé d’une doublure de caisse.
De l’air peut pénétrer sous la doublure qui risque alors de se détacher et de causer des dommages ou des blessures.
Préparation de la benne du pick-up:
Lavez la benne du pick-up et ouvrez les drains au sol afin d’assurer une bonne ventilation et l’élimination de l’humidité.
NOTE:
La doublure peut être installée par une seule personne. Cependant, le fabricant recommande qu’elle le soit par deux.
2. Pose De La Doublure De Hayon
NOTE: Votre kit de couverture du hayon peut avoir plus ou moins de matériel que montré.
``
3. Doublure de caisse à poser sous les longerons
`
NISSAN DOUBLURE DE
BOiTE/HAYON
Part No. TG60X

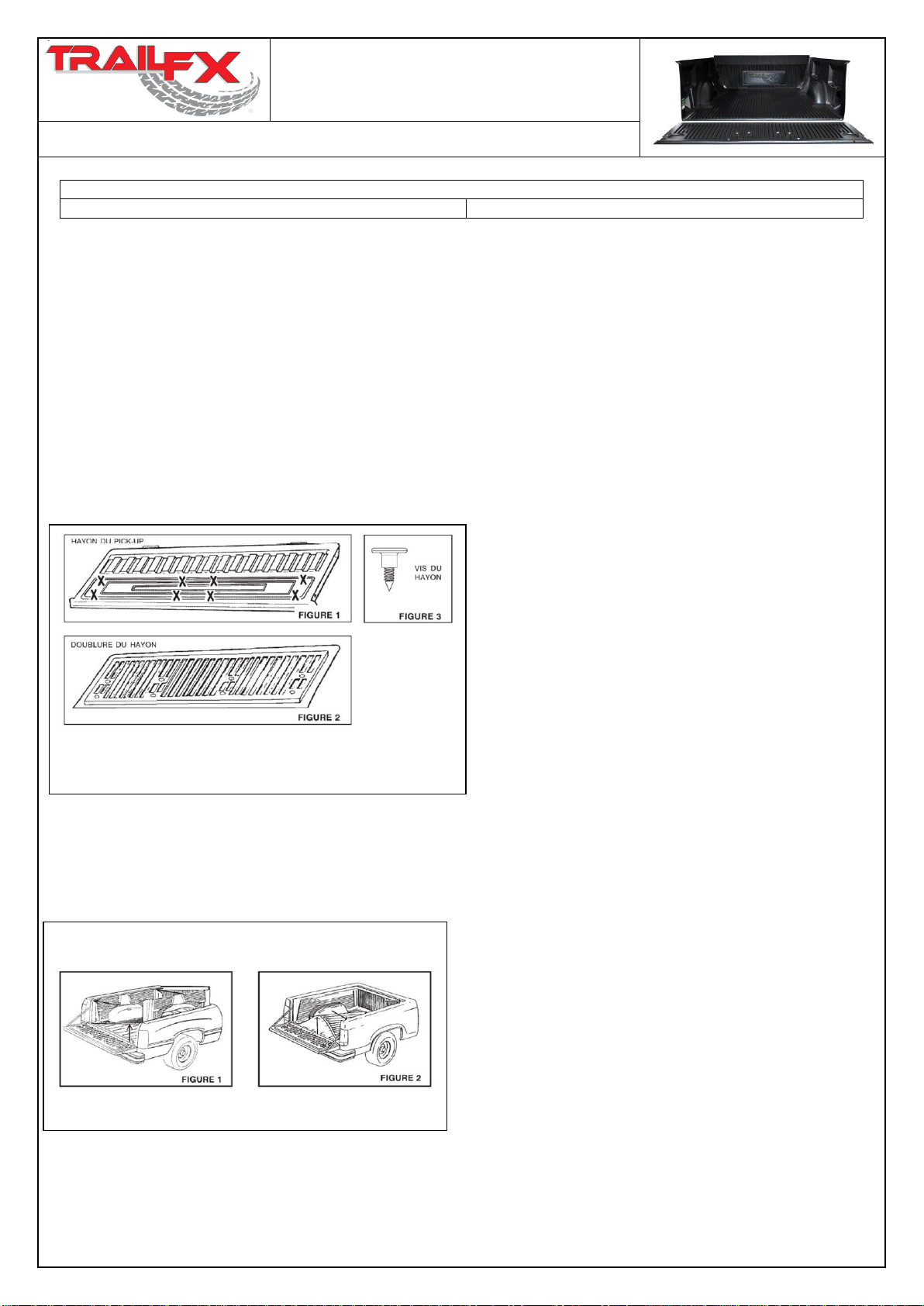

ÉTAPE 1
Enlevez les huit (8) vis de Ia porte a rabattement arriere instal
lees dans l'usine (indiquees par "X" sur Ia figure 1) et les
jetez.
ÉTAPE 2
Utilisant les vis fournies dans le kit (voir FIGURE 2), avec
l'aide d'un tournevis Philips, attache Ia couverture de hayon a
Ia porte de hayon du cam ion. NE PAS TROP SERREZ. Les
rondelles en plastique sur le hayon de cam ion depouilleront
facilement.
ÉTAPE 3
Repetez I'Etape 2 pour les trous restants jusqu'a ce que taus
les trous soient munis de vis.
(NOTE: Quelques doublure de caisses peuvent ne pas
avoir la lèvre avant de rail.)
ÉTAPE 1
Placez la doublure du plateau dans la benne du pick-up.
Debout, à côté du pick-up et à proximité du centre de la
benne, levez le côté de la doublure du plateau selon un angle
de 45° de façon à ce que le côté opposé glisse en dessous de
la paroi latérale du pick-up (voir FIGURE 1). Une deuxième
personne peut être nécessaire pour aider à glisser la paroi de
la doublure du plateau en dessous de la paroi latérale de la
benne du pick-up.
ÉTAPE 2
Debout, à l’arrière du pick-up (centre), relevez le plancher de
la doublure du plateau. La deuxième personne doit alors
pousser laparoi de la doublure du plateau en dessous de la
paroi latérale du pick-up (voir FIGURE 2). Lâchez le plancher
de la doublure du plateau.

www . T r a il F X . c om
Page 4of 7 Rev 062816
4. Doublure de caisse avec rebord

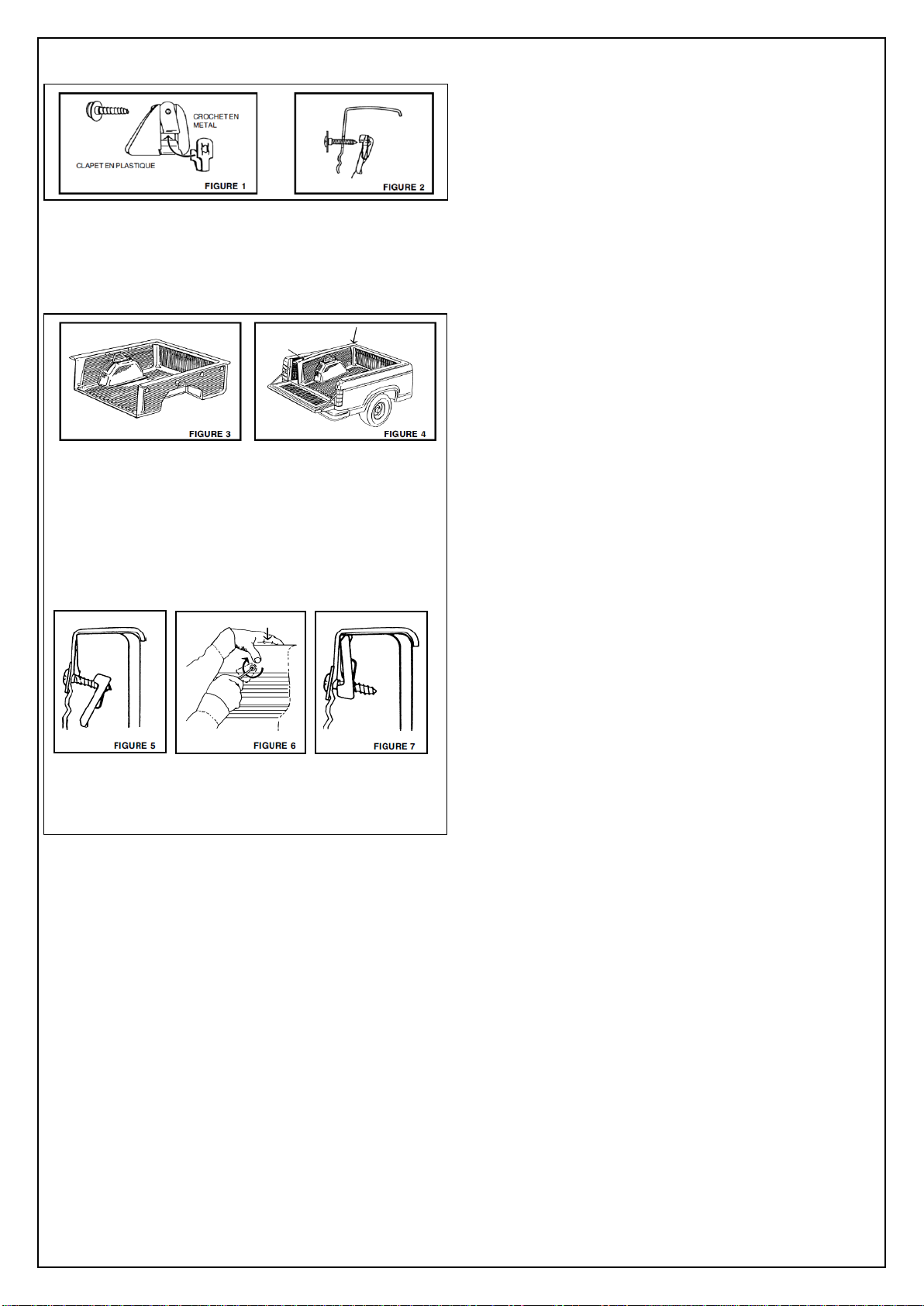

ÉTAPE 1
Avant de poser la doublure dans le camion:
1. Assembler les attaches “Liner-Lok” en glissant le
crochet en metal dans le clapet en plastique (voir fig. 1)
2. Insérer la vis à travers le trou prévu à cet effet dans le
côté de la doublure, la tête de la vis se trouvant à
l’intérieur de la caisse du camion.
3. Positionner et visser les attaches “Liner-Lok” comme
illustré en fig.2.
4. Insérer la pointe de la vis dans le trou de la doublure et
dans le crochet en métal de l’attache et visser d’une ou
de deux rotations, jusqu’à ce que la pointe de la vis soit
engagée dans l’attache. IMPORTANT: le “Liner-Lok”
doit pendre et ne doit pas être serré à ce moment précis
de l’opération (voir fig. 2).
5. Répéter l’opération sur tous les espaces découpés
restants.
ÉTAPE 2
Placer la doublure avec les attaches “Liner-Lok” dans la caisse
du camion.Faire glisser les attaches “Liner-Lok” sous les
longerons du camion en commençant par le côté cabine de la
caisse. S’assurer que toutes les attaches ont bien glissé sous les
longerons avant de les fixer (voir fig. 3,4, & 5).
ÉTAPE 3
Fermer le hayon. Ajuster la doublure si besoin.
ÉTAPE 4
Monter dans la caisse du camion.
1. Commencer par le côté cabine de la caisse. Pousser le
longeronde la doublure contre le rebord de la caisse en
serrant la vis del’attache “Liner-Lok” dans le sens des
aiguilles d’une montre (voirfig. 6). Vous devrez “sentir” le
“Liner-Lok” pivoter vers le haut ets’arrêter. Continuer à serrer
la vis jusqu’à ce que la doublure soitbien fixée à la caisse du
camion (voir fig 7).
2. Passer au côté opposé et répéter l’opération.
3. Répéter l’opération pour tous les “Liner-Lok” restants.

www . T r a il F X . c om
Page 5of 7 Rev 062816
Herramientas necesarias:
Destornillador Phillips,
Destornillador electrico con el pedacito Phillips
1. Preparacion para Ia instalacion
ADVERTENCIA:
No transporte una camioneta apuntando hacia atnas con un forro instalado.
Se puede meter aire debajo del forro, lo cual puede hacer que el forro se despegue de Ia camioneta y ocasione
Preparacian de Ia caja de Ia camioneta:
Limpie Ia caja de Ia camioneta de toda materia extrana y abra los desagues del piso para asegurar Ia ventilacian y el
drenaje de Ia humedad.
NOTA:
El forro puede instalarlo una sola persona. Sin embargo, el fabricante recomienda que lo hagan dos personas.
2. Pasos de instalaci6n de Ia cubierta de Ia compuerta trasera
3. Debajo del arrastre del forro de Ia caja
`
CUBIERTA DE NISSAN
BEDLINER/TAILGATE
Part No. TG60X
PAS01
Quite los (8) ocho tornillos que vienen instalados de fabrica
en Ia compuerta de Ia camioneta (Representados con una "X"
en Ia Figura 1) y desechelos.
PAS02
Utilizando los tornillos que se incluyen en el juego (Vea Ia
FIGURA2), in stale Ia cubierta en Ia compuerta trasera de Ia
camioneta usando un destornillador Phillips. NO APRIETE EN
EXCESO. Las inserciones de plastico de las tuercas de Ia
compuerta trasera de Ia camioneta se danan facilmente.
PAS03
Repita el Paso 2 con los agujeros restantes hasta terminar
con todos.
(Nota: Algunos bed liners pueden no tener lengueta
delantera para Ia baranda. Los detalles By C para el
sujetador trasero nose aplican a todos los modelos.)
PAS01
Coloque el forro en Ia caja de Ia camioneta. Cuando este
parado allado de Ia camioneta aproximadamente en el centro
del area de Ia caja, levante el lado del forro a un angulo de
45° de modo que ellado opuesto se deslice debajo de Ia
baranda lateral de Ia camioneta (Vea Ia FIGURA 1). Es
possible que necesite Ia ayuda de una segunda persona para
deslizar Ia pared del forro debajo de Ia pared lateral de Ia caja
de Ia camioneta.
PAS02
Parese detras de Ia camioneta (en el centro) y levante el piso
del forro hacia arriba. Haga que una segunda persona empuje
Ia pared del forro bajo Ia baranda lateral de Ia camioneta
(Vea Ia FIGURA 2). Suelte el piso del forro.

www . T r a il F X . c om
Page 6of 7 Rev 062816
4. Bedliner Sobre El Riel
PAS01
Con el Bed liner fuera de Ia caja de Ia camioneta:
1. Monte los sujetadores del Bed liner "Liner-Lok", deslizando el
clip metalico sabre Ia tuerca girante plastica Vea Figura 1).
2. lnserte los tornillos atraves de los orificios provistos en Ia
pared del Bed liner, con Ia cabeza del tornillo hacia el interior
de Ia caja de Ia camioneta.
3. Coloque el tornillo y el sujetador como se vee en Ia figura 2.
4. lnserte Ia punta del tornillo en el clip metalico y gire una o dos
vueltas para que se engarse en el clip, IMPORTANTE: El clip
metalico debe estar flojo yen posicion olgando hacia abajo
0fea Figura 2).
5. Repita Ia montadura de los sujetadores "Liner-Lok" para el
resto de los orificios provistos en Ia pared del Bed liner.
PAS02
Coloque el bed liner dentro de Ia caja con los sujetadores sueltos.
Aleje los rieles del Bedliner de los rieles de Ia camioneta y empuje
las esquinas hacia bajo empezando con las esquinas frontales
hasta que los sujetadores se deslicen debajo del riel frontal de Ia
camioneta. Asegurese que todos los sujetadores se han deslizado
debajo de los rieles de Ia camioneta antes de apretar los tornillos.
Vea Figuras 3, 4 & 5).
PAS03
Cierre Ia compuerta y ajuste el Bedliner si es necesario.
PAS04
Parada o arrodillado en el Bed liner dentro de Ia caja de Ia
camioneta:
1. Empieze de cualquier esquina frontal y empuje el Bed
liner hacia bajo y con el desarmador apriete el tornillo en
el sentido de las manecillas del reloj (Vea Figura 6)
Debera sentir que el sujetador dejara de pivot ear y se
detenga, continue apretando que se apriete Vea Figura
7).
2. Muevase a Ia esquina contraria y rep ita el paso 4-1
3. Repita el paso 4-1 para el resto de los Sujetadores.

www . T r a il F X . c om
Page 7of 7 Rev 062816
PRODUCT CARE
 Sweep any dirt and debris out ofthe bed of the truck. Pick up any itemsthat may scratch theliner, such as rocks or large sticks.
 Inspect Bed lineronfrequent basic to identify anydamages.
 Clean the product with mildsoap/ cleaner to remove stairs.
 While washing Rinse bedand tailgatethoroughly until no soap runs off the truck.
Check out these other TrailFX Products!! www.TrailFX.com
Keystone Automotive Operations Inc. (KAO) warrants this product to be free of defects in material and workmanship at the time
of purchase by the original retail consumer. KAO disclaims any other warranties, express or implied, including the warranty of
fitness for a particular purpose or an intended use. If the product is found to be defective, KAO may replace or repair the product
at our option, when the product is returned prepaid, with proof of purchase. Alteration to, improper installation, or misuse of this
product voids the warranty. KAO’s liability is limited to repair or replacement of products found to be defective, and specifically
excludes liability for any incidental or consequential loss or damage.
FAQ’s
1. Will the bed feel hotter than the rest of the truck?
No, protective coating shall help to keep it cooler than truck.
2. Protective coating is used as an undercoating?
Yes, it can be used.
3. Is protective coating environmentally friendly?
Yes, there is no possible health hazard and it is environment friendly
4. Can I take it out Protective Coating?
No, Protective coating is a permanent coating and can’t be removed.
5. Does the lining require special maintenance?
No, it can be cleaned up with mild soap.
6. Missing / Excess Hardware.
Recheck hardware count as per the part list.
7. Product not installing properly.
Ensure make model year, cab length and bed size of your vehicle is listed in the application. All installation steps are followed correctly.
