A - 1 Bedienungsanleitung - Infrarotthermometer BP10 DE
Hinweise zur Bedienungsanleitung ................. A - 01
Sicherheit....................................................... A - 03
Technische Daten........................................... A - 05
Gerätebeschreibung ....................................... A - 06
Bedienung...................................................... A - 08
Wartung & Reparatur...................................... A - 13
Entsorgung..................................................... A - 14
Konformitätserklärung.................................... A - 15
Symbole
Gefahr!
Weist auf eine Gefahr hin, die zu Verlet-
zungen führen kann.
Gefahr durch Laserstrahlung!
Weist auf eine Verletzungsgefahr durch La-
serstrahlung hin.
Vorsicht!
Weist auf eine Gefahr hin, die zu Sach-
schäden führen kann.
Inhaltsverzeichnis
Hinweise zur Bedienungsanleitung
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 2
Rechtlicher Hinweis
Diese Veröffentlichung ersetzt alle vorhergehenden Ver-
sionen. Kein Teil dieser Veröffentlichung darf in
irgendeiner Form ohne schriftliche Genehmigung von
TROTEC®reproduziert oder unter Verwendung elektro-
nischer Systeme verarbeitet, vervielfältigt oder verbreitet
werden. Technische Änderungen vorbehalten. Alle
Rechte vorbehalten. Warennamen werden ohne
Gewährleistung der freien Verwendbarkeit und im
Wesentlichen der Schreibweise der Hersteller folgend
verwendet. Alle Warennamen sind eingetragen.
Konstruktionsveränderungen im Interesse einer
laufenden Produktverbesserung sowie Form- und Farb-
veränderungen bleiben vorbehalten.
Der Lieferumfang kann von den Produktabbildungen
abweichen. Das vorliegende Dokument wurde mit der
gebotenen Sorgfalt erstellt. TROTEC®übernimmt
keinerlei Haftung für etwaige Fehler oder Auslassungen.
©TROTEC
®
A - 3 Bedienungsanleitung - Infrarotthermometer BP10 DE
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich für Temperaturmessungen
mit Infrarotsensor innerhalb des in den technischen
Daten angegebenen Messbereichs bestimmt. Personen,
die das Gerät verwenden, müssen die Bedienungsanlei-
tung, insbesondere das Kapitel „Sicherheit“, gelesen
und verstanden haben.
Bestimmungswidrige Verwendung
Das Gerät darf nicht in explosionsgefährdeten Bereichen
verwendet werden. Es darf nicht auf Menschen gerichtet
werden.
Für Schäden, die aus nicht bestimmungsgemäßer Ver-
wendung resultieren, übernimmt TROTEC®keine Haf-
tung. Gewährleistungsansprüche erlöschen in diesem
Fall.
Sicherheit
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 4
Gefahr durch Laserstrahlung!
• Blicken Sie nicht in den Laserstrahl. Richten Sie das
Gerät nicht auf Menschen.
Gefahr!
• Halten Sie ausreichend Abstand zu Wärmequellen!
Vorsicht!
• Verwenden Sie zur Reinigung des Gerätes keine
scharfen Reiniger, Scheuer- oder Lösungsmittel.
• Lassen Sie das Verpackungsmaterial nicht achtlos
liegen. Es könnte für Kinder zu einem gefährlichen
Spielzeug werden.
• Das Gerät ist kein Spielzeug und gehört nicht in
Kinderhände.
A - 5 Bedienungsanleitung - Infrarotthermometer BP10 DE
Modell BP10
Gewicht 82 g
Abmessungen (H x B x T) 96 x 57 x 25 mm
Messbereich -30 °C bis 270 °C / -22 °F bis 518 °F
Genauigkeit ± 2 % (±4 °F) oder 2,0 % des Messwer-
tes (der höhere Wert gilt)
Messbereich Auflösung 0,1 °C / °F
Betriebstemperatur 0 °C bis 50 °C (32 °F bis 122 °F)
Luftfeuchtigkeit bei Betrieb Max. 80 % relative Luftfeuchtigkeit
Laserleistung < 1 mW (630–670 nm)
Laserklasse ll
Emissionsgrad Einstellbar zwischen 0,10 und 1,0
Technische Daten
Verhältnis Entfernung zu
Messfleckdurchmesser 6:1
Reaktionszeit < 1 Sekunde
Stromversorgung Zwei 1,5 V-AAA-Batterien
Abschaltung Bei Nichtbenutzung nach ca. 10 Sekun-
den
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 6
Funktionsbeschreibung
Das Infrarotthermometer BP10 misst berührungslos
Oberflächentemperaturen mittels Infrarotsensor. Zur ge-
nauen Bestimmung des Messfleckmittelpunktes ist ein
zuschaltbarer Laserpointer in das Gerät integriert. Das
Gerät zeigt wahlweise den Höchst- oder Tiefstwert der
Messung an. Für den Höchst- und Tiefstwert kann zu-
sätzlich ein Temperaturalarm eingeschaltet werden.
Gerätebeschreibung
1. IR-Sensor 2. Taste „Meas“
3. Taste „Set“ 4. Display
5. Taste „Laser“ 6. Laserpointer
2
1
3
4
5
6
A - 7 Bedienungsanleitung - Infrarotthermometer BP10 DE
Display 7. Höchstwertalarm ein
8. Temperaturalarm ein
9. Emissionsgrad
10. Einheit der Temperatur
11. Temperaturanzeige
12. Batterieanzeige
13. Ändern von Werten nach oben/unten
14. Anzeige von Maximal- oder Minimalwert
15. Messung läuft
16. Anzeige eingefroren
17. Laserpointer ein
18. Dauermessung ein
10
9
11
78
13
14
15 16 17 18
12
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 8
Temperaturmessung
• Vergewissern Sie sich, dass die zu messende Ober-
fläche frei von Staub, Schmutz oder ähnlichen
Substanzen ist.
• Um bei stark reflektierenden Oberflächen ein genau-
eres Messergebnis zu erreichen, versehen Sie diese
mit mattiertem Abdeckband oder matter schwarzer
Farbe mit einem möglichst hohen und bekannten
Emissionsgrad.
• Beachten Sie das Verhältnis 6:1 von der Entfernung
zum Messfleckdurchmesser. Je größer die Entfer-
nung zum Objekt, desto größer ist der Mess-
fleckdurchmesser und desto ungenauer das
Messergebnis.
Bedienung
24:412:26:1
600:100300:50150:25
inch
mm
A - 9 Bedienungsanleitung - Infrarotthermometer BP10 DE
1. Richten Sie das Gerät auf das zu messende Objekt
und halten Sie die Taste „MEAS“ (2) gedrückt.
– Das Gerät schaltet ein und führt eine Messung
durch. Im Display erscheint das Symbol
„SCAN“ (15). Der aktuelle Messwert wird ange-
zeigt.
2. Lassen Sie die Taste „MEAS“ (2) los.
– Das Gerät stoppt die Messung. Im Display er-
scheint das Symbol „HOLD“ (16). Abhängig von
der Einstellung des Gerätes wird der Maximal-
oder Minimalwert der letzten Messung angezeigt.
Das Gerät schaltet sich bei Nichtbenutzung nach ca. 10
Sekunden ab.
Einstellungen
Laserpointer / Displaybeleuchtung
• Drücken Sie die Taste „Laser“ (5) einmal, um den La-
serpointer einzuschalten. Das Symbol „Laserpointer
ein“ (17) erscheint im Display.
• Drücken Sie die Taste „Laser“ (5) zweimal, um die
Displaybeleuchtung einzuschalten.
• Drücken Sie die Taste „Laser“ (5) dreimal, um den
Laserpointer auszuschalten.
• Drücken Sie die Taste „Laser“ (5) viermal, um die
Displaybeleuchtung auszuschalten.
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 10
Einstellungen Temperaturmessung
Mittels der Taste „Set“ (3) wechseln Sie zwischen den
Einstellungen für die Temperaturmessung. Die
Reihenfolge ist die gleiche, wie in der nachfolgenden Be-
schreibung. Bestätigen Sie Eingaben mit der Taste
„MEAS“ (2).
Minimum – Maximum Anzeige umschalten
Das Symbol „Max“ (14) wird angezeigt. Drücken Sie die
Taste „Laser“ (5), um zwischen Min. und Max. umzu-
schalten.
°C – °F Anzeige umschalten
Die Symbole „°C“ und „°F“ (10) blinken. Drücken Sie die
Taste „Laser“ (5), um die Einheit der Messwerte umzu-
schalten.
A - 11 Bedienungsanleitung - Infrarotthermometer BP10 DE
Emissionsgrad erhöhen
Das Symbol „Emissionsgrad“ (9) blinkt.
Ein Pfeil (13) wird angezeigt.
Drücken Sie die Taste „Laser“ (5), um den Emissions-
grad zu erhöhen.
Emissionsgrad verringern
Das Symbol „Emissionsgrad“ (9) blinkt.
Ein Pfeil (13) wird angezeigt.
Drücken Sie die Taste „Laser“ (5), um den Emissions-
grad zu verringern.
Dauermessung
Das Symbol „Dauermessung ein“ (18) wird angezeigt.
Im Display erscheint die Meldung „Off“
Drücken Sie die Taste „Laser“ (5), um die Dauermes-
sung einzuschalten.
Im Display erscheint die Meldung „On“.
Im Modus Dauermessung misst das Gerät die Tem-
peratur dauerhaft, bis Sie erneut die Taste „Laser“ (3)
drücken.
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 12
Temperaturalarm erhöhen
Das Symbol „HI“ (7) wird angezeigt.
Ein Pfeil (13) wird angezeigt.
Drücken Sie die Taste „Laser“ (5), um den Höchstwert
zu erhöhen.
Temperaturalarm verringern
Das Symbol „HI“ (7) wird angezeigt.
Ein Pfeil (13) wird angezeigt.
Drücken Sie die Taste „Laser“ (5), um den Höchstwert
zu verringern.
Temperaturalarm ein/aus
Das Symbol „Temperaturalarm“ (8) erscheint.
Im Display erscheint die Meldung „Off“
Drücken Sie die Taste „Laser“ (5), um den Temperatur-
alarm einzuschalten.
Im Display erscheint die Meldung „On“.
Drücken Sie erneut die Taste „Laser“ (5), um den
Temperaturalarm auszuschalten.
Im Display erscheint die Meldung „Off“.
A - 13 Bedienungsanleitung - Infrarotthermometer BP10 DE
Batteriewechsel
Vorsicht!
Vergewissern Sie sich, dass die Oberfläche
des Gerätes trocken und das Gerät ausge-
schaltet ist.
Wartung & Reparatur
DE Bedienungsanleitung - Infrarotthermometer BP10 A - 14
Reinigung
Reinigen Sie das Gerät mit einem angefeuchteten,
weichen, fusselfreien Tuch. Achten Sie darauf, dass
keine Feuchtigkeit in das Gehäuse eindringt. Verwenden
Sie keine Sprays, Lösungsmittel, alkoholhaltigen
Reiniger oder Scheuermittel, sondern nur klares Wasser
zum Anfeuchten des Tuches.
Reparatur
Nehmen Sie keine Änderungen am Gerät vor und bauen
Sie keine Ersatzteile ein. Wenden Sie sich zur Reparatur
oder Geräteüberprüfung an den Hersteller.
Elektronische Geräte gehören nicht in den
Hausmüll, sondern müssen in der Europäi-
schen Union – gemäß Richtlinie 2002/96/
EG DES EUROPÄISCHEN PARLAMENTS UND
DES RATES vom 27. Januar 2003 über Elektro- und
Elektronik-Altgeräte – einer fachgerechten Entsorgung
zugeführt werden. Bitte entsorgen Sie dieses Gerät nach
der Verwendung entsprechend den geltenden gesetz-
lichen Bestimmungen.
Entsorgung
A - 15 Bedienungsanleitung - Infrarotthermometer BP10 DE
im Sinne der EG-Richtlinie Niederspannung 2006/95/EG,
Anhang III Abschnitt B und der EG-Richtlinie 2004/108/
EG über die elektromagnetische Verträglichkeit. Hiermit
erklären wir, dass das Infrarotthermometer BP10 in
Übereinstimmung mit den genannten EG-Richtlinien ent-
wickelt, konstruiert und gefertigt wurde.
Hersteller:
Trotec GmbH & Co. KG Telefon: +49 2452 962-400
Grebbener Straße 7 Fax: +49 2452 962-200
Heinsberg, den 05.04.2012
Geschäftsführer: Detlef von der Lieck
Konformitätserklärung

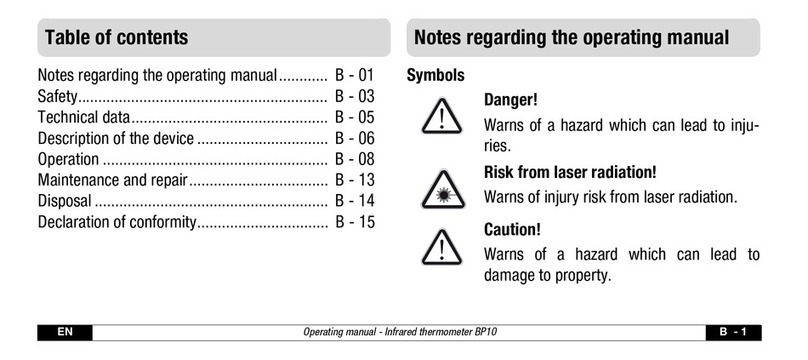

EN Operating manual - Infrared thermometer BP10 B - 1
Notes regarding the operating manual............ B - 01
Safety............................................................. B - 03
Technical data................................................ B - 05
Description of the device ................................ B - 06
Operation ....................................................... B - 08
Maintenance and repair.................................. B - 13
Disposal ......................................................... B - 14
Declaration of conformity................................ B - 15
Symbols
Danger!
Warns of a hazard which can lead to inju-
ries.
Risk from laser radiation!
Warns of injury risk from laser radiation.
Caution!
Warns of a hazard which can lead to
damage to property.
Table of contents
Notes regarding the operating manual
B - 2 Operating manual - Infrared thermometer BP10 EN
Legal notice
This release replaces all previous versions. No part of
this publication may be reproduced without written per-
mission from TROTEC®. The same applies for electro-
nically processing, duplicating or spreading the
publication. Subject to technical changes. All rights
reserved. Trademarks are used without guarantee that
they may be used freely and primarily following the
spelling of the manufacturer. Product names are registe-
red.
Changes to construction in the interests of constant
improvements to the product, as well as changes to the
shape and colour are reserved.
The delivered product may vary from product images.
This document was created with all due care. TROTEC®
accepts no liability whatsoever for possible mistakes or
omissions. © TROTEC®
EN Operating manual - Infrared thermometer BP10 B - 3
Intended use
This device is exclusively intended for measuring tem-
perature with an infrared sensor in the measuring range
specified in the technical data. People who use this de-
vice must have read and understood the operating ma-
nual, especially the "Safety" chapter.
Improper use
The device must not be used in potentially explosive at-
mospheres. It may not be pointed at people.
TROTEC®accepts no liability for damages resulting from
improper use. In such a case, entitlements to a warranty
are forfeited.
Safety
B - 4 Operating manual - Infrared thermometer BP10 EN
Risk from laser radiation!
• Do not look into the laser beam. Do not point the
device at people.
Danger!
• Keep a sufficient distance away from sources of heat!
Caution!
• Do not use abrasive cleaners or solvents to clean the
device.
• Do not leave the packaging lying around. Children
may use it as a dangerous toy.
• The device is not a toy and does not belong in the
hands of children.
Other manuals for BP10
1
Table of contents
Languages:
Other Trotec Thermometer manuals
