Troy-Bilt FLEX User manual

TROY-BILT LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019
Printed In USA
OperatOr’sManual
WARNING
READ AND FOLLOW ALL SAFETY RULES AND INSTRUCTIONS IN THIS MANUAL
BEFORE ATTEMPTING TO OPERATE THIS MACHINE.
FAILURE TO COMPLY WITH THESE INSTRUCTIONS MAY RESULT IN PERSONAL INJURY.
FLEX™ Dethatcher Attachment
Safe Operation Practices • Assembly & Set-Up • Controls & Features • Operation • Maintenance • Warranty
NOTE: This Operator’s Manual covers several models. Features may vary by model. Not all features in this manual are applicable to all
models and the model depicted may differ from yours.
Form No. 769-11015
(October 6, 2015)

Customer Support
Please do NOT return the machine to the retailer or dealer without first contacting the Customer Support Department.
If you have difficulty assembling this product or have any questions regarding the controls, operation, or maintenance of
this machine, want to order replacement parts/attachments/accessories, or want to view an online How-To video; you can
seek help from the experts. Have your full model number and serial number ready. Choose from the options below:
◊ Web: www.troybilt.com/equipment/troybilt
◊ Phone: [phone]
◊ Mail: Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019
Thank you for purchasing this product. It was carefully
engineered to provide excellent performance when properly
operated and maintained.
Please read this entire manual prior to operating the equipment.
It instructs you how to safely and easily set up, operate and
maintain your machine. Please be sure that you, and any other
persons who will operate the machine, carefully follow the
recommended safety practices at all times. Failure to do so could
result in personal injury or property damage.
All information in this manual is relative to the most recent
product information available at the time of printing. Review
this manual frequently to familiarize yourself with the machine,
its features and operation. Please be aware that this Operator’s
Manual may cover a range of product specifications for various
models. Characteristics and features discussed and/or illustrated
in this manual may not be applicable to all models. We reserve
the right to change product specifications, designs and
equipment without notice and without incurring obligation.
If applicable, the power testing information used to establish
the power rating of the engine equipped on this machine can be
found at www.opei.org or the engine manufacturer’s web site.
If you have any problems or questions concerning the machine,
phone an authorized Troy-Bilt service dealer or contact us
directly. Troy-Bilt’s Customer Support telephone numbers,
website address and mailing address can be found on this page.
We want to ensure your complete satisfaction at all times.
Throughout this manual, all references to right and left side of the
machine are observed from the operating position.
Thank You
Record Product Information
Before setting up and operating your new equipment, please
locate the model plate on the equipment and record the
information in the provided area to the right. You can locate the
model plate by standing at the operator’s position and looking
down at the rear of the power base. This information will be
necessary, should you seek technical support via our web site,
Customer Support Department, or with a local authorized service
dealer.
Model NuMber
Serial NuMber
To The Owner 1
2
Safe Operation Practices ........................................ 3
Assembly & Setup.................................................... 6
Controls & Operation.............................................. 6
Maintenance & Service .......................................... 8
Troubleshooting ...................................................... 9
Replacement Parts .................................................. 9
Warranty.................................................................10
Spanish....................................................................11
Table of Contents

Important Safe Operation Practices 2
3
WARNING! This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of
yourself and others. Read and follow all instructions in this manual before attempting to operate this machine. Failure to comply with these
instructions may result in personal injury.
When you see this symbol. HEED ITS WARNING!
DANGER! This machine was built to be operated according to the safe operation practices in this manual. As with any type of power equipment,
carelessness or error on the part of the operator can result in serious injury. This machine is capable of amputating fingers, hands, toes and feet.
Failure to observe the following safety instructions could result in serious injury or death.
CALIFORNIA PROPOSITION 65
WARNING! Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to State of California
to cause cancer and birth defects or other reproductive harm.
Training
1. Read, understand, and follow all instructions
on the machine and in the manual(s) before
attempting to assemble and operate.
Keep this manual in a safe place for future
and regular reference and for ordering
replacement parts.
2. Be familiar with all controls and their proper
operation. Know how to stop the machine
and disengage them quickly.
3. Never allow children under 14 years of
age to operate this machine. Children 14
and over should read and understand the
instructions and safe operation practices
in this manual and on the machine and be
trained and supervised by an adult.
4. Never allow adults to operate this machine
without proper instruction.
5. Keep the area of operation clear of all
persons, particularly small children and
pets. Stop machine if anyone enters the
area.
Preparation
1. Thoroughly inspect the area where the
equipment is to be used. Remove all stones,
sticks, wire, and other foreign objects which
could be tripped over and cause personal
injury.
2. Always wear safety glasses or safety goggles
during operation and while performing an
adjustment or repair to protect your eyes.
Thrown objects which ricochet can cause
serious injury to the eyes.
3. Wear sturdy, rough-soled work shoes and
close fitting slacks and shirt. Loose fitting
clothes or jewelry can be caught in moving
parts. Never operate this machine in bare
feet or sandals.
4. Disengage clutch levers and shift (if
provided) into neutral (“N”) before starting
the engine.
5. Never leave this machine unattended with
the engine running.
6. Never attempt to make any adjustments
while engine is running, except where
specifically recommended in the operator’s
manual.
Operation
1. Do not put hands or feet near spring tines.
Spring tines may be sharp and can cause
injury to hands and feet.
2. Do not operate machine while under the
influence of alcohol or drugs.
3. Never operate this machine without good
visibility or light. Always be sure of your
footing and keep a firm hold on the handles.
4. Keep bystanders away from the machine
while it is in operation. Stop the machine if
anyone enters the area.
5. Be careful when dethatching in hard
ground. The spring tines may catch in the
ground and propel the dethatcher forward.
If this occurs, let go of the drive control and
do not restrain the machine.
6. Exercise extreme caution when operating
on or crossing gravel surfaces. Stay alert
for hidden hazards or traffic. Do not carry
passengers.
7. Never operate the machine at high
transport speeds on hard or slippery
surfaces.
8. Exercise caution to avoid slipping or falling.
9. Look down and behind and use care when
in reverse or pulling machine towards you.
10. Start the engine according to the
instructions found in the FLEX™ Power Base
manual and keep feet well away from the
spring tines at all times.
11. After striking a foreign object, stop the
engine, disconnect the spark plug wire and
ground against the engine. Thoroughly
inspect the machine for any damage. Repair
the damage before starting and operating.
12. Stop the engine in accordance with the
FLEX™ Power Base manual before you
leave the operating position (behind the
handles). Wait until the spring tines come
to a complete stop before unclogging the
spring tines, making any adjustments, or
inspections.
13. Never run an engine indoors or in a poorly
ventilated area. Engine exhaust contains
carbon monoxide, an odorless and deadly
gas.
14. Muffler and engine become hot and can
cause a burn. Do not touch.
15. Use caution when dethatching near fences,
buildings and underground utilities.
Spring tines can cause property damage or
personal injury.
16. Do not overload machine capacity by
attempting to dethatch at too fast of a rate.
17. If the machine should start making an
unusual noise or vibration, stop the engine,
disconnect the spark plug wire and ground
it against the engine. Inspect thoroughly for
damage. Repair any damage before starting
and operating.
18. Keep all shields, guards, and safety devices
in place and operating properly.
19. Never pick up or carry machine while the
engine is running.

4Section 2 — important Safe operation practiceS
20. Use only attachments and accessories
approved by the manufacturer. Failure to do
so can result in personal injury.
21. Do not exceed recommended weight
capacity of dethatcher tray.
22. If situations occur which are not covered in
this manual, use care and good judgement.
Contact Customer Support for assistance
and the name of you nearest servicing
dealer.
Maintenance & Storage
1. Keep machine, attachments and accessories
in safe working order.
2. Allow a machine to cool at least five minutes
before storing. Never tamper with safety
devices. Check their proper operation
regularly.
3. Check bolts and screws for proper tightness
at frequent intervals to keep the machine
in safe working condition. Also, visually
inspect machine for any damage.
4. Before cleaning, repairing, or inspecting,
stop the engine and make certain the spring
tines and all moving parts have stopped.
Disconnect the spark plug wire and ground
it against the engine to prevent unintended
starting.
5. Do not change the engine governor settings
or over-speed the engine. The governor
controls the maximum safe operating speed
of engine.
6. Maintain or replace safety and instruction
labels, as necessary.
7. Follow this manual for safe loading,
unloading, transporting, and storage of this
machine.
8. Always refer to the operator’s manual for
important details if the machine is to be
stored for an extended period.
9. According to the Consumer Products
Safety Commission (CPSC) and the U.S.
Environmental Protection Agency (EPA),
this product has an Average Useful Life of
seven (7) years, or 130 hours of operation.
At the end of the Average Useful Life have
the machine inspected annually by an
authorized service dealer to ensure that all
mechanical and safety systems are working
properly and not worn excessively. Failure
to do so can result in accidents, injuries or
death.
Safety Symbols
This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before
attempting to assemble and operate.
Symbol Description
READ THE OPERATOR’S MANUAL(S)
Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate.
WARNING— SPRING TINES
Spring tines may be sharp. Keep hands and feet away from spring tines.
WARNING— SPRING TINES
Spring tines may be sharp. Keep hands and feet away from spring tines.
WARNING — THROWN DEBRIS
Risk of eye injury. Always wear safety glasses or safety goggles during operation to protect your eyes
from thrown debris.
WARNING! Your Responsibility—Restrict the use of this power machine to persons who read, understand and follow the warnings and
instructions in this manual and on the machine.
SAVE THESE INSTRUCTIONS!

5Section 2 — important Safe operation practiceS

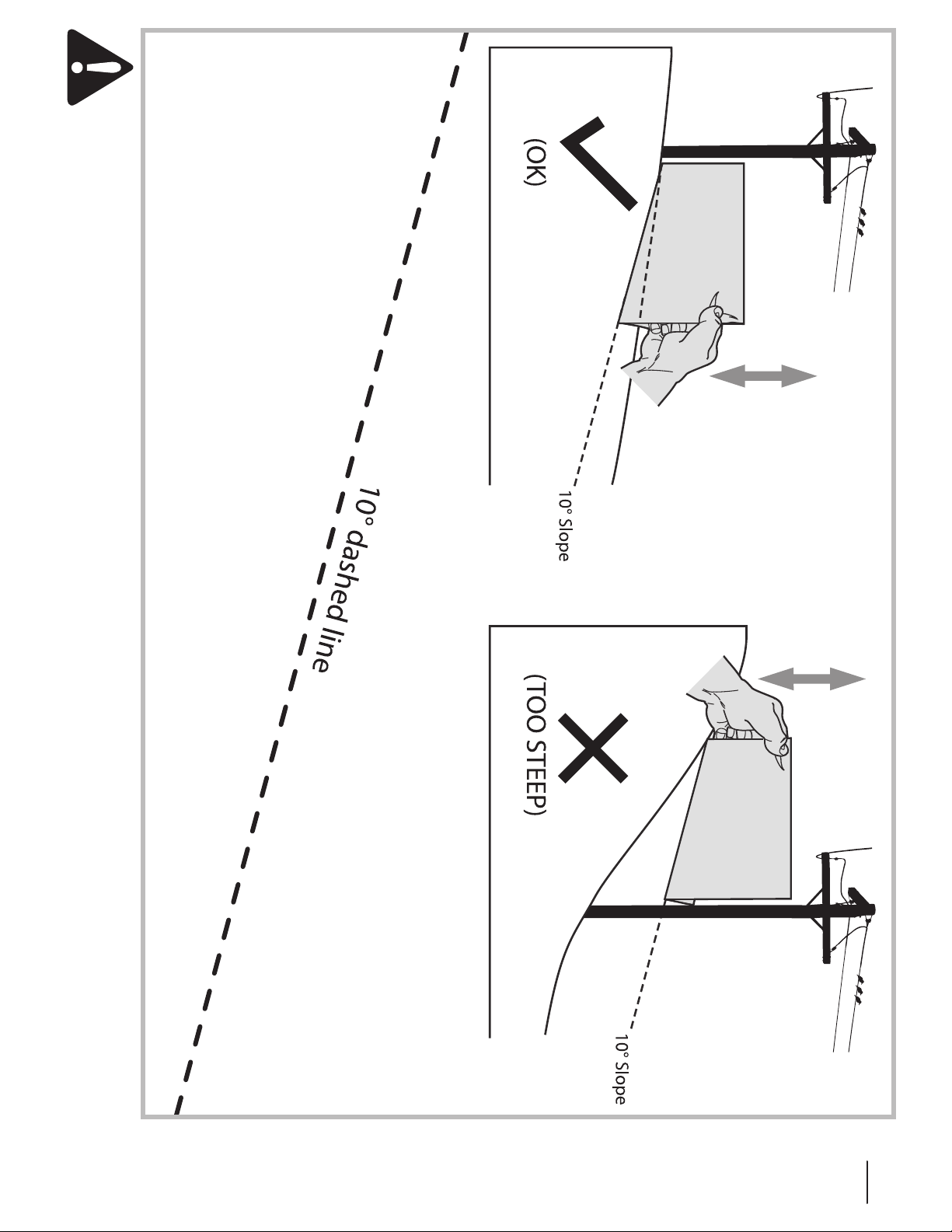

Slope Gauge
Figure 2Figure 1
USE THIS SLOPE GAUGE TO DETERMINE
IF A SLOPE IS TOO STEEP FOR SAFE OPERATION!
To check the slope, proceed as follows:
1. Remove this page and fold along the dashed line.
2. Locate a vertical object on or behind the slope (e.g. a pole, building, fence, tree, etc.)
3. Align either side of the slope gauge with the object (See Figure 1 and Figure 2 ).
4. Adjust gauge up or down until the left corner touches the slope (See Figure 1 and Figure 2). 5. If there is a gap below the gauge, the slope is too steep for safe operation (See Figure 2).
WARNING! Slopes are a major factor related to tip-over and roll-over accidents which can result in severe injury or death.
Do not operate machine on slopes in excess of 10 degrees. All slopes require extra caution. If you cannot back up the slope or if you feel uneasy on it, do not dethatch it. Always dethatch across the face of slopes, never up and down slopes.

Controls & Operation 4

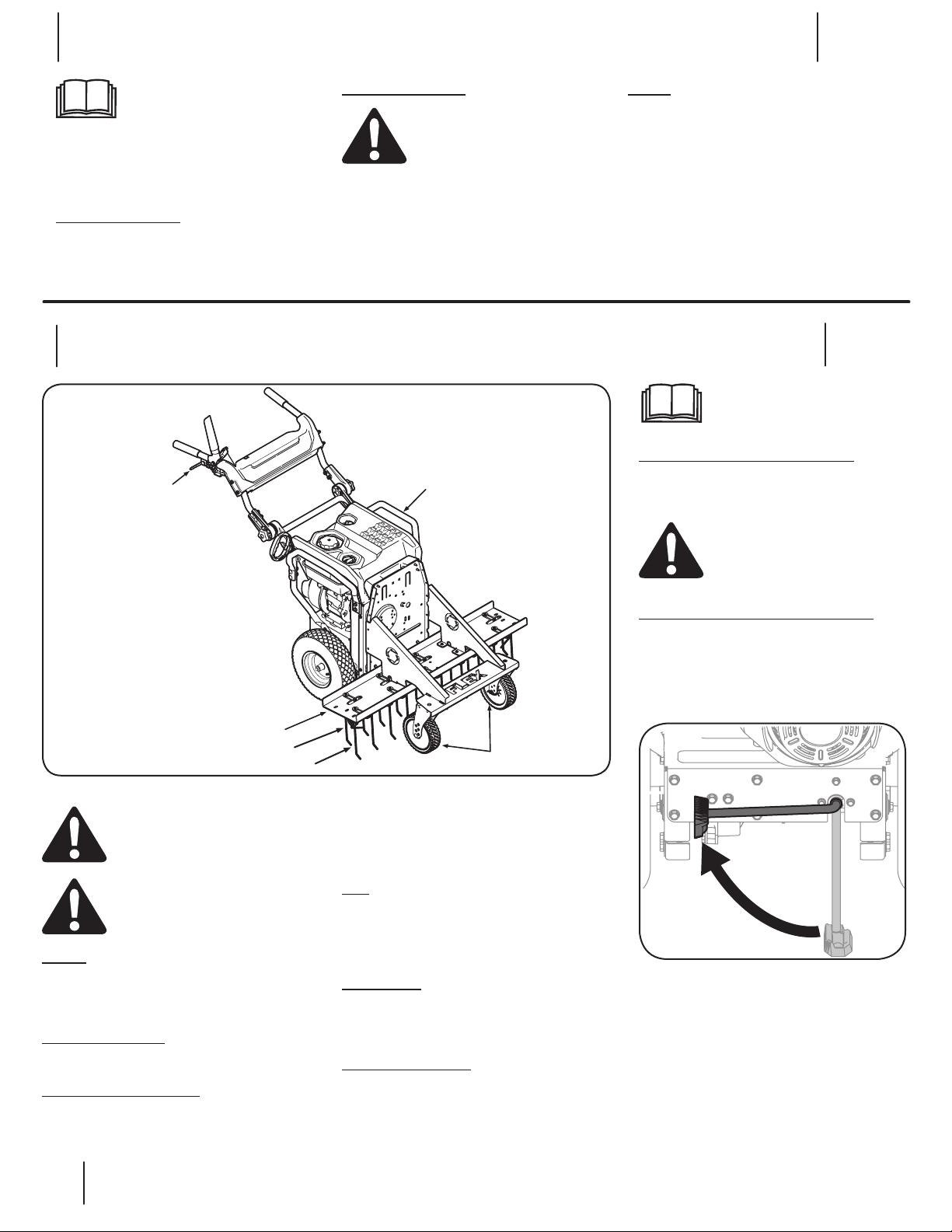

6
Drive Control
Lever
Tray
Front Weels
Tine Retention Wire
Spring Tines
Engine
Figure 4-1
WARNING! Read and follow all safety rules and instructions in this manual, including the
entire Controls & Operation section, before attempting to operate this machine. Failure to
comply with all safety rules and instructions may result in personal injury.
WARNING! This attachment weighs
53 lb. and requires two people to lift it.
Engine
Refer to the FLEX™ Power Base Operator’s Manual
for details regarding all engine-related controls and
features.
Drive Control Lever
This lever propels the entire machine forward.
Adjustable Front Wheels
The front wheels are height adjustable for clearing
thatch from lawns of varying grass heights and
thickness.
Tray
The tray acts as a frame securing the tine assembly
to the attachment chassis, and provides a platform
to securely carry weight. No more than 90 lb. of
weight should be added to the tray.
Spring Tines
Remove dead grass clippings, stems, roots, leaves
and other plant debris, promoting a healthier
lawn.
Tine Retention Wire
Keeps the tines held securely and safely in place.
Read the entire Operator’s Manual
before you attempt to operate your
new dethatcher.
Starting and Stopping the Engine
Start and stop the engine on the FLEX™ Power Base
in accordance with the Operator’s Manual included
with that machine.
WARNING! If leaving this equipment
unattended turn the engine OFF and
remove the ignition key.
Connecting to the FLEX™ Power Base
NOTE: All references to the left or right side are from
the operator’s position. Any exceptions will be noted.
1. Roll the FLEX™ Power Base over to the
dethatcher attachment with the kickstand
UP. See Figure 4-2.
Figure 4-2
2. Roll the FLEX™ Power Base forward and tip it
up, engaging the top part of the dethatcher
attachment with the handle mount provided
on the FLEX™ Power Base (1 of Figure 4-3).
Assembly & Set-Up 3
Read entire Operator’s Manual before
you attempt to assemble or operate
your new dethatcher.
If you have any problems with the assembly of
your dethatcher, please call [phone]. If
calling for assistance, please have the model and
serial number available.
Contents of Carton:
• FLEX™ Dethatcher Attachment
• Operator’s Manual
• Owner’s Registration Card
• Fast Start Guide
Unpack Dethatcher
WARNING! This attachment weighs
53 lb. and requires two people to lift it.
1. Open carton completely by cutting each
corner from top to bottom.
2. Remove the FLEX™ Dethatcher Attachment,
literature, and any cardboard inserts
included with the dethatcher.
Set-Up
This unit is fully assembled and requires no setup.

7Section 4 — controlS & operation
3. Tip the FLEX™ Power Base backwards to
engage the two bottom connection points (2
and 3 of Figure 4-3).
Note: The operator will be able to hear the
lower mounts engage and lock (latching
sound) when coupled properly. To test if
coupled properly, lift up on the handles. If
the unit comes apart, the connection was not
made. Ensure that the kickstand is still in the
UP position, and swiftly tip the FLEX™ Power
Base backward with the top mount engaged.
1
2
3
Figure 4-3
Disconnecting from the FLEX™ Power Base
1. The kickstand acts only as a locking device
for the attachment to the FLEX™ Power Base.
The only time the operator would need
to deploy the kickstand once connected
to an attachment would be in the case of
uncoupling the FLEX™ Power Base from the
attachment.
Dethatching
Warning! Spring tines may be sharp.
Keep hands and feet away from spring
tines.
The following information will be helpful when
operating your dethatcher.
1. Grass should be mowed before dethatching.
The dethatcher will work best in grass no
taller than 3”.
2. Grass should be dethatched when it is dry. It
is best not to dethatch grass during a season’s
peak growth.
NOTE: The FLEX™ dethatcher attachment does not
utilize the attachment control lever. Do not operate
the attachment control lever.
Engaging the Drive
1. Start the engine as instructed in the FLEX™
Power Base Operator’s Manual.
2. To travel FORWARD, slowly squeeze the drive
control lever against the handle grip and the
unit will move forward. Release it and drive
motion will stop.
3. Operate the dethatcher at a consistent speed
(approximately 3 mph is recommended).
Warning! If you strike a foreign object,
stop the engine and remove the ignition
key. Thoroughly inspect the machine for
any damage. Repair any damage before
restarting and operating equipment.
WARNING! Avoid sudden starts,
excessive speed and sudden stops.

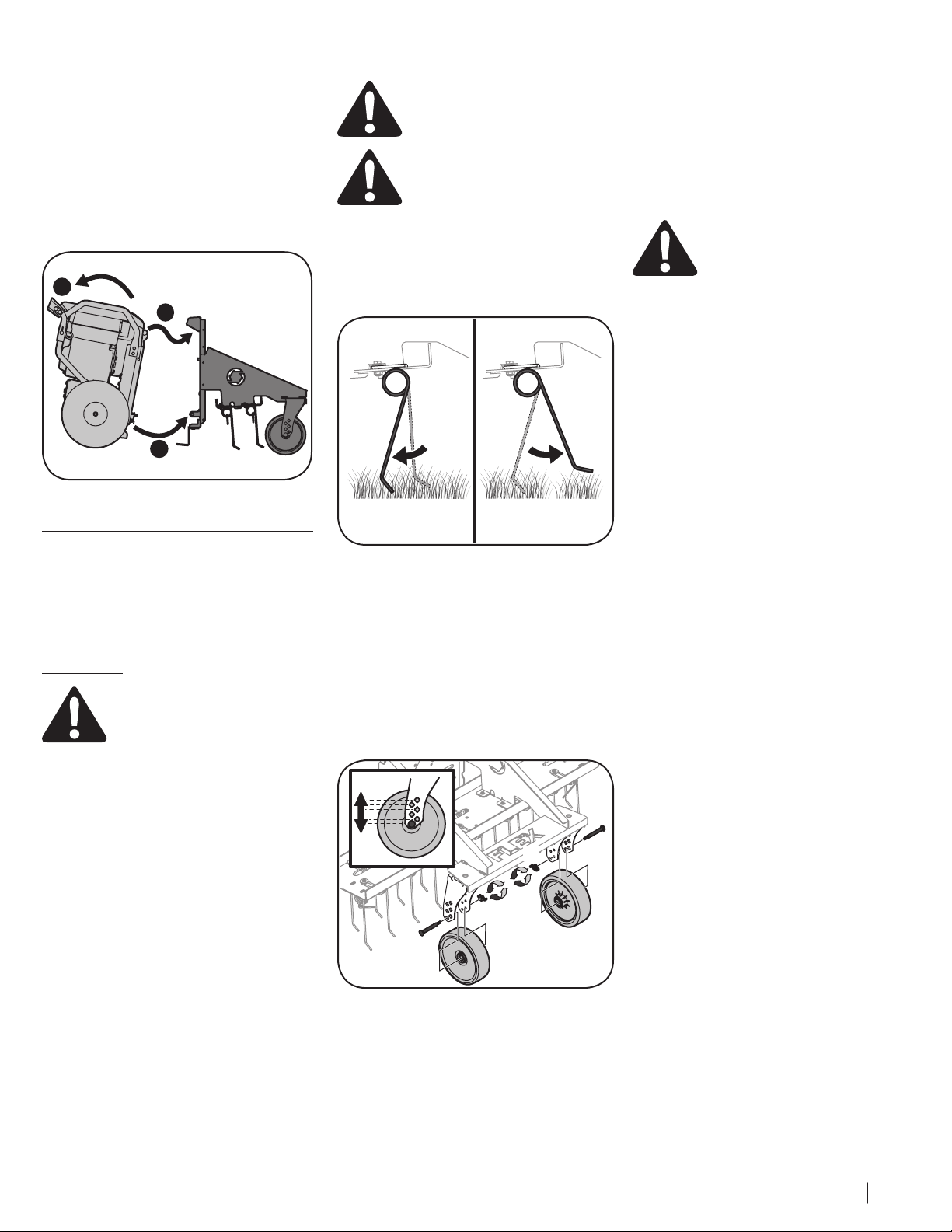

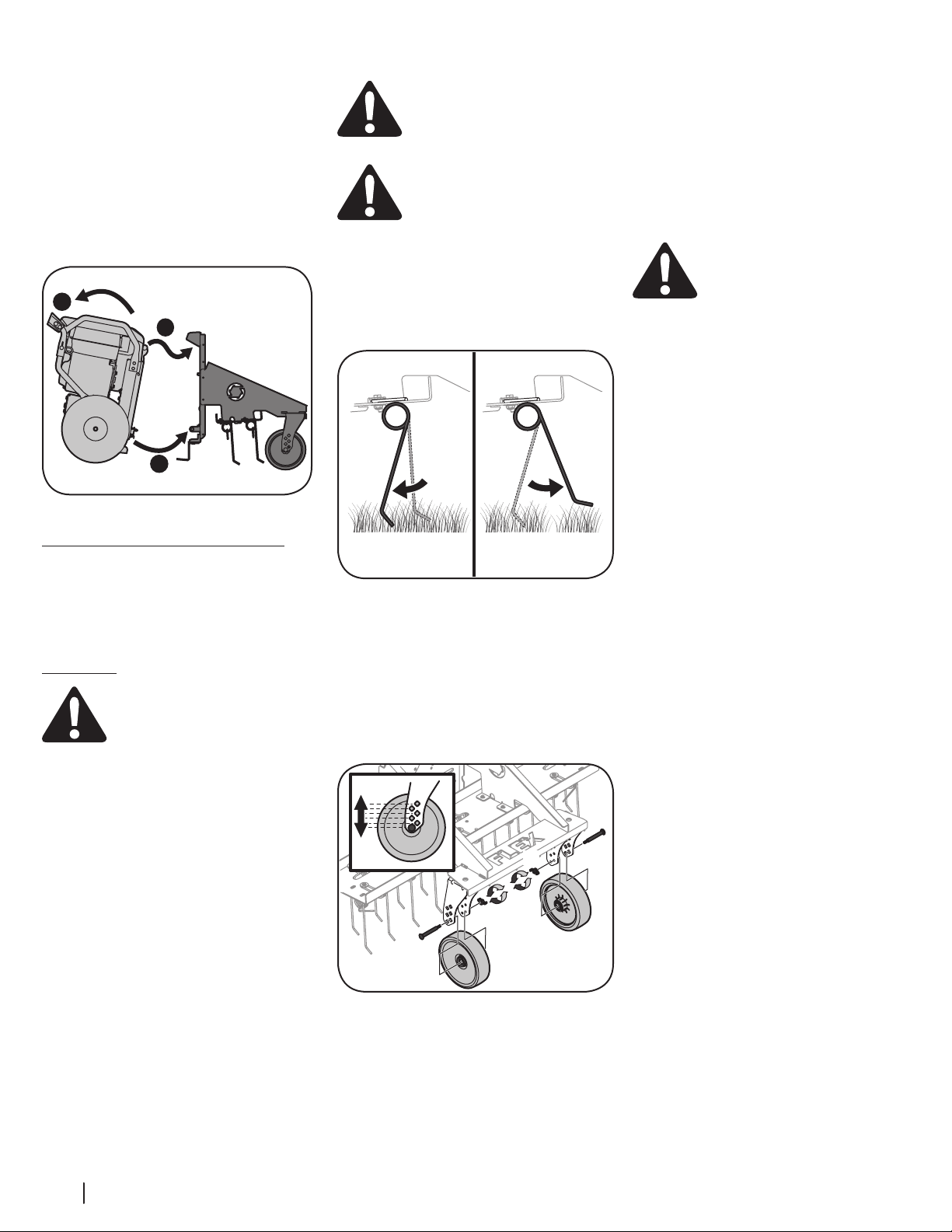

Adjusting Dethatcher Height
The front wheels can be adjusted to change the
depth of dethatching. The proper dethatcher height
setting will allow the dethatcher to flex backward
and spring forward while driving. See Figure 4-4.
Figure 4-4
To raise or lower the dethatcher tines follow these
guidelines:
NOTE: It is recommended that adjustments
be made starting from the top of the
dethatcher’s height settings working down,
and that adjustments be made one setting at
a time and promptly tested for performance
results.
1. Remove the axle bolts (a) and wing nuts (b)
securing both the right and left wheels.
See Figure 4-5.
(a)
(a)
(b)
(b)
Figure 4-5
2. To raise the dethatcher, align the center holes
of both wheels with a hole lower on the axle.
See Figure 4-5.
3. To lower the dethatcher, align the center
holes of both wheels with a hole higher on
the axle. See Figure 4-5.
4. Secure the wheels in place with the axle bolts
and wing nuts removed in step 1. Ensure
that the height setting used on each side
is level, coinciding with the opposite side.
See Figure 4-5.
Operating on Slopes
Refer to the SLOPE GAUGE on page 5 of the Safe
Operation Practices section to determine how to
properly operate the dethatcher on slopes.
WARNING! Do not dethatch on
inclines with a slope in excess of 10° (a
rise of approximately 2 feet every 10
feet). The unit could overturn and
cause serious injury.
• Dethatch across the face of slopes; never up
and down.
• Exercise extreme caution when changing
direction on slopes.
• Watch for holes, ruts, rocks, hidden objects, or
bumps. Tall grass can hide obstacles.
• Always be sure of your footing. A slip and fall
can cause serious personal injury. Be sure you
can control the machine.
• Do not dethatch near drop-offs, ditches or
embankments, you could lose your balance
or footing.
• Do not dethatch on wet grass. Unstable
footing could cause slipping.

Maintenance & Service 5
8
Maintenance Schedule
Before
Each use
Every
8 Hours
Every
50 Hours
Every
200 Hours Yearly Prior to Storing
Check Engine Oil Level P P
Check Spring Tine Fastener Tightness P
Clean Debris P P
Lubricate Wheels / Pivot Points P P
General Recommendations
Regular maintenance will improve the performance
and extend the life of the dethatcher. Some
adjustments will need to be made periodically
to properly maintain your dethatcher. Follow the
requirements in the Maintenance Schedule.
When performing any maintenance or adjustments
on this equipment, always take proper safety
precautions. Wear safety glasses, and protective
gloves.
This dethatcher’s warranty does not cover items
that have been subjected to operator abuse or
negligence. To receive full value from the warranty,
the operator must maintain the dethatcher as
instructed in this manual, including proper storage
as detailed in the Long Term Storage section on
page 8.
NOTE: Once per year you should clean or replace the
spark plug, and clean or replace the air filter on the
FLEX™ Power Base. A new spark plug and clean air
filter ensure proper fuel-air mixture and help your
engine run better and last longer.
Dethatcher Maintenance
Warning! Spring tines may be sharp.
Keep hands and feet away from spring
tines.

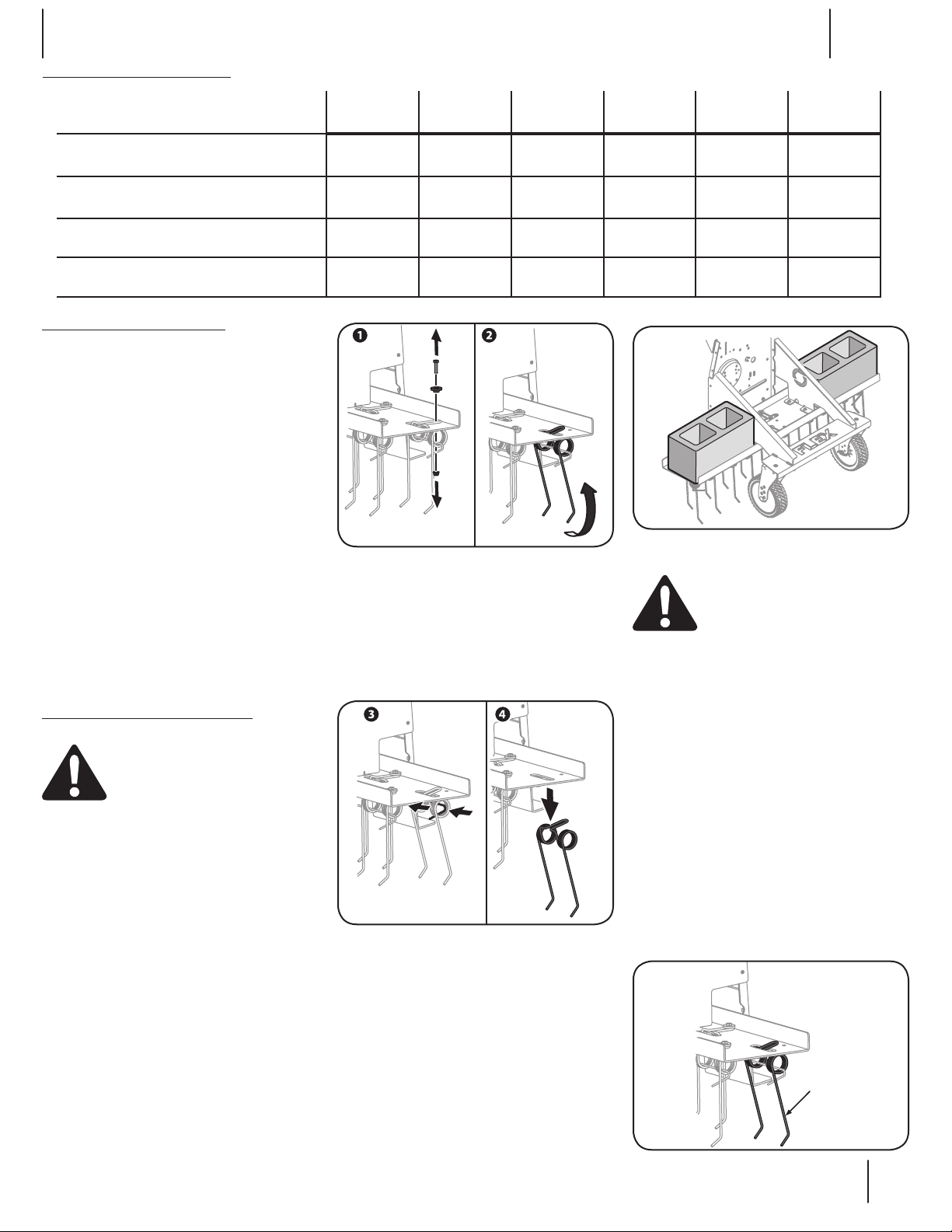

Spring Tine Adjustment
Check the spring tine fasteners (hex screw, shoulder
spacer and nut, as well as retention wire) before
each use. Using the dethatcher may, over time,
result in the need to replace the spring tines on the
dethatcher. To remove spring tines:
1. Remove the hex screw (a), shoulder spacer (b)
and nut (c) securing the spring tine from the
top of the tray. See 1 in Figure 5-1.
2. Rotate the spring tine forward. See 2 in
Figure 5-1.
Figure 5-3
Short Term Storage
Warning! Spring tines may be sharp.
Keep hands and feet away from spring
tines.
It is important to clean the tine assembly after each
use before storing. Debris can quickly accumulate
around the spring tines and retention wire, and
under the tine shield. Keep area around and behind
muffler free from any combustible debris.
• Use a damp cloth to wipe exterior surfaces clean.
• DO NOT insert any objects through cooling
slots on the FLEX™ Power Base.
• Use a soft bristle brush to loosen caked on
dirt, oil, etc.
CAUTION: Improper treatment of dethatcher could
damage it and shorten its life.
Long Term Storage
If you plan to store the dethatcher for an extended
period of time lightly coat spring tines with oil. See
Figure 5-4.
Spring Tine
Figure 5-4
(a)
(b)
(c)
Figure 5-1
3. Pinch the end of the retention wire and slide
off the spring tine to removed it. See 3 in
Figure 5-2.
4. Carefully ease the spring tine backward (See
3 in Figure 5-2), and slide the spring tine
downward out of the dethatcher tray. See 4 in
Figure 5-2.
Figure 5-2
Dethatcher Tray
Due to the difference in weight between the FLEX™
Power Base and the dethatcher add and secure
weight to the dethatcher tray in order to better
balance the unit from front to back.
• Cinder blocks are recommended.
• Maximum recommended weight is 90 lb.

Troubleshooting 6
9

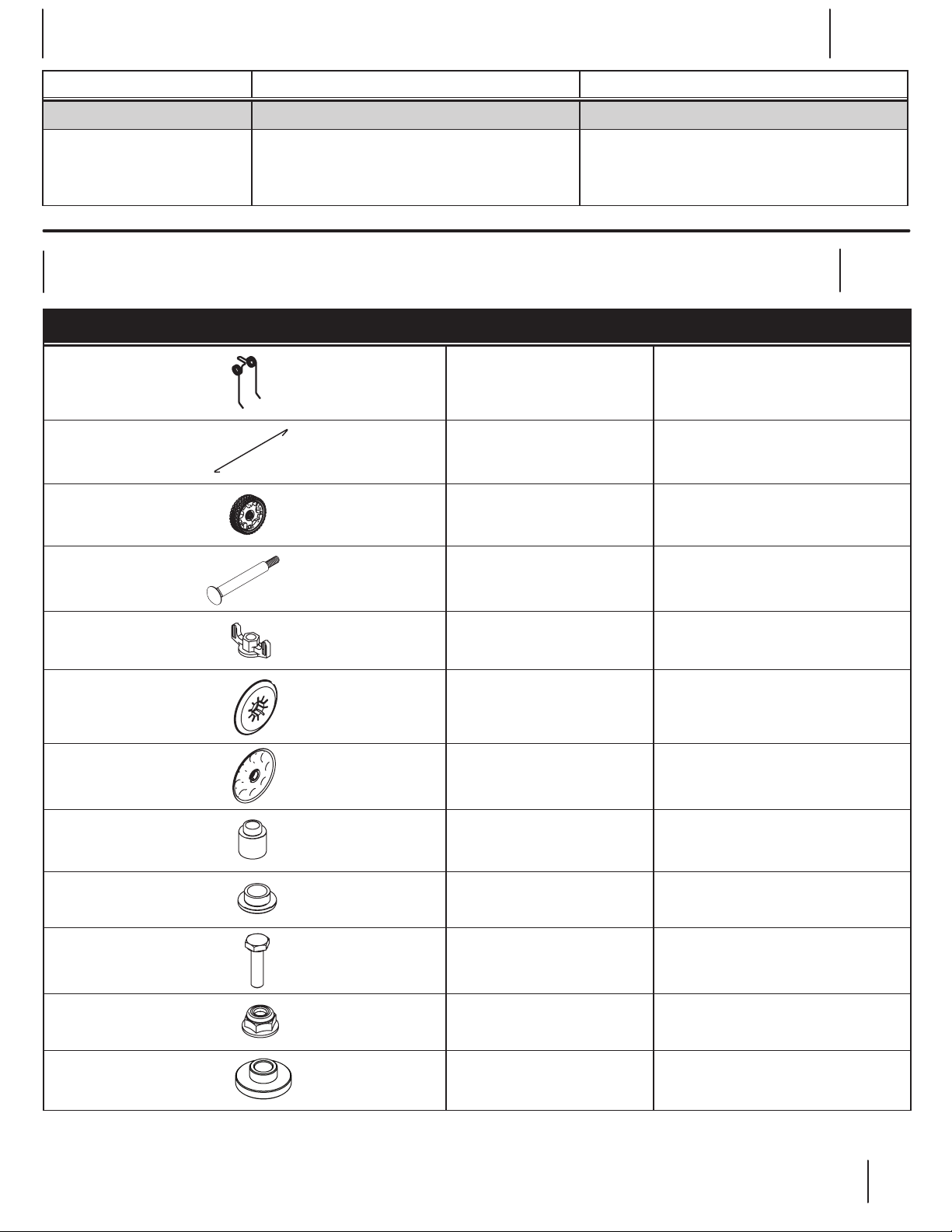

Problem Cause Remedy
Unit does not pick up thatch 1. Unit height is set incorrectly. 1. Adjust wheel height to lower spring tines.
Unit pulls out live grass 1. Unit height is set incorrectly.
2. Spring tines are stuck in wet ground.
3. Grass is too high.
1. Adjust wheel height to raise spring tines.
2. Wait for ground to dry.
3. Mow before dethatching.
Replacement Parts 7
Component Part Number Description
732-05402A Dethatcher Spring Tine
732-05404 Spring Tine Retention Wire
634-04606 Wheel Assembly (Front)
711-1146 Wheel Axle
712-0397A Axle Wing Nut
731-09479 Outside Hubcap
731-10826 Inside Hubcap
750-06036 Outside Spacer
750-06065 Inside Spacer
710-0597 Spring Tine Screw
712-04064 Spring Tine Nut
738-0958 Spring Tine Spacer
Phone [phone] to order replacement parts or a complete Parts Manual (have your full model number and serial number ready). Parts Manual downloads are
also available free of charge at www.troybilt.com.

LIMITED WARRANTY FOR FLEX ATTACHMENT PRODUCT
079221 REV. B
5. Any expendable, consumable, or routine maintenance item which
needs replacement or service as part of normal maintenance, unless
such items have defects that cause failure or premature wear within
the first thirty (30) days. Where applicable, normal wear items include
but are not limited to, blades, tires, belts, filters, fuses, hoses, where
applicable, and other consumable items.
6. Any Attachment that has been altered or modified in a manner not
consistent with the original design of the product or in a manner not
otherwise approved by Troy-Bilt LLC.
7. Paint repairs or replacements for defective paint (including materials
and application) are covered for a period of three (3) months.
8. Wheel rims are covered for a period of three (3) months for
manufacturing defects.
9. The FLEX Power Base is covered by a separate limited warranty which
is contained in the operator’s manual for the FLEX Power Base.
This warranty does not cover and Troy-Bilt LLC disclaims any
responsibility for:
1. Loss of time or loss of use of the Attachment.
2. Transportation costs and other expenses incurred in connection with
the transport of the Attachment to and from the authorized Troy-Bilt
service provider.
3. Any loss or damage to other equipment or personal items.
4. Damage caused by performance or use of the Attachment in
connection with any product other than the FLEX Power Base.
Limitations:
1. THERE ARE NO IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED
TO, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE. NO WARRANTY APPLIES AFTER THE APPLICABLE
WARRANTY PERIOD AS SET FORTH ABOVE AS TO THE PARTS AS
IDENTIFIED. NO OTHER EXPRESS WARRANTY OR GUARANTY, WHETHER
WRITTEN OR ORAL, EXCEPT AS MENTIONED ABOVE, GIVEN BY ANY
PERSON OR ENTITY, INCLUDING A DEALER OR RETAILER, WITH RESPECT
TO ANY PRODUCT SHALL BIND TROY-BILT LLC. DURING THE WARRANTY
PERIOD, THE EXCLUSIVE REMEDY IS REPAIR OR REPLACEMENT OF THE
DEFECTIVE PART, AS SET FORTH ABOVE. (SOME STATES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE
ABOVE LIMITATION MAY NOT APPLY TO YOU.)
2. THE PROVISIONS AS SET FORTH HEREIN PROVIDE THE SOLE AND
EXCLUSIVE REMEDY ARISING FROM THE SALE. TROY-BILT SHALL NOT
BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL LOSS OR DAMAGES
INCLUDING, WITHOUT LIMITATION, FOR TRANSPORTATION OR FOR
RELATED EXPENSES, OR FOR RENTAL EXPENSES TO TEMPORARILY
REPLACE A WARRANTED PRODUCT. (SOME STATES DO NOT ALLOW
THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY
TO YOU.)
3. In no event shall recovery of any kind be greater than the amount of the
purchase price of the product sold. Alteration of the safety features of the
product shall void this limited warranty. You assume the risk and liability
for loss, damage, or injury to you and your property and/or to others
and their property arising out of the use or misuse or inability to use the
product.
How State Law Relates to this Warranty:
This limited warranty gives you specific legal rights, and you may also have
other rights which vary from state to state.
Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019; Phone: [phone]
MTD Canada Limited - KITCHENER, ON N2G 4J1; Phone [phone]
The limited warranty set forth herein is given by Troy-Bilt LLC to the Initial
Purchaser (as defined herein) with respect to a new Troy-Bilt-branded FLEX
attachment product consisting of either a (i) wide area mower, (ii) snow-
thrower, (iii) pressure washer, (iv) leaf blower, (v) dethatcher, (vi), aerator, or
(vii) water pump (referred to hereafter as the “Attachment”) to be used with
the FLEX Power Base. This limited warranty does not cover Emission Control
Systems and is not a Federal Emission Control Warranty Statement as defined
by U.S. federal law. Please refer to the Federal Emission Control Warranty
Statement in the operator’s manual for the FLEX Power Base product (“Power
Base”) for warranties covering Emission Control Systems.
Scope of the Limited Warranty
Troy-Bilt LLC offers the following limited warranty to the Initial Purchaser for
residential or otherwise non-commercial use of the Attachment on the FLEX
Power Base: except for the Exclusions (defined herein), during the Warranty
Period (defined herein), the Attachment will be free from manufacturing
defects (including workmanship and materials). The “Initial Purchaser” is the
first person to purchase a new Attachment from an authorized Troy-Bilt dealer,
distributor and/or retailer of such attachment products. This limited warranty
is non-transferrable. Except as otherwise set forth herein, the limited warranty
period for this new Attachment purchased by the Initial Purchaser is two (2)
years from the date of purchase as shown on the original sales receipt for the
Attachment (“Warranty Period”).
Defects in Workmanship or Materials
Except for the Exclusions, the Attachment is warranted to be free from
manufacturing defects in either workmanship or materials for the Warranty
Period. During the Warranty Period, Troy-Bilt LLC will, at its option, either
repair or replace any original part that is covered by this limited warranty and
is determined to be defective in workmanship or material.
To qualify for this limited warranty the Attachment:
1. Must have been purchased from an authorized Troy-Bilt retailer.
2. Must have been purchased within the United States by the Initial
Purchaser.
3. Must have been used for residential or otherwise non-commercial
purposes.
4. Must have been used in a manner consistent with the normal and
proper intended use for the Attachment. This Attachment is not
intended for rental or commercial use.
Who can perform repairs under this warranty?
In order to qualify for the limited warranty as set forth herein, the repairs made
under this warranty must be performed by an authorized Troy-Bilt service
provider.
How to get service under this limited warranty:
To locate a Troy-Bilt warranty service provider, contact your authorized
Troy-Bilt dealer, distributor and/or retailer or contact Troy-Bilt LLC at P.O. Box
361131, Cleveland, Ohio 44136-0019 or call 1-877-282-8684 or log on to our
Website at www.troybilt.com. This limited product warranty is provided
by Troy-Bilt LLC and is the only product warranty provided by Troy-Bilt LLC
for this Attachment. A COPY OF YOUR SALES RECEIPT IS REQUIRED FOR
WARRANTY SERVICE.
What this limited warranty does not cover.
This limited warranty does not cover the following (the “Exclusions”):
1. Attachment purchased outside of the United States.
2. Damage due to lack of maintenance and/or improper maintenance as
described in the operator’s manual.
3. Normal wear and tear resulting from use of the Attachment.
4. Use of the Attachment that is not consistent with the intended use
thereof as described in the operating instructions, including, but not
limited to, abuse, misuse and/or neglect of the Attachment or any use
inconsistent with and/or non-compliant with instructions contained in
the Operator’s Manual.

Servicio de Atención al Cliente
Por favor, NO devuelva la máquina al minorista o distribuidor sin ponerse en contacto primero con el Departamento de Atención al Cliente.
En caso de tener problemas para ensamblar este producto o de tener dudas con respecto a los controles, el funcionamiento o el
mantenimiento de esta máquina, si desea pedir piezas/aditamentos/accesorios o si desea ver un video instructivo en línea; puede
solicitar la ayuda de expertos. Debe tener a mano el número de modelo y el número de serie completos. Seleccione una de las
opciones siguientes:
◊ Web: www.troybilt.com/equipment/troybilt
◊ Teléfono: [phone]
◊ Correo: Troy-Bilt LLC • P.O. Box 361131 • Cleveland, OH • 44136-0019
Gracias por comprar este producto. Ha sido cuidadosamente diseñado
para brindar excelente rendimiento si se lo hace funcionar y se lo
mantiene correctamente.
Por favor lea todo este manual antes de hacer funcionar el equipo.
El manual le indica cómo configurar, hacer funcionar y mantener la
máquina de manera fácil y segura. Por favor asegúrese de que usted,
y cualquier otra persona que utilice la máquina, siga atentamente y
en todo momento las medidas de seguridad recomendadas. De lo
contrario, se podrían producir lesiones personales o daños materiales.
Toda la información contenida en este manual hace referencia a la más
reciente información de producto disponible en el momento de la
impresión. Revise el manual frecuentemente para familiarizarse con la
máquina, sus características y su funcionamiento. Por favor tenga en
cuenta que este Manual del Operador puede abarcar una variedad de
especificaciones para productos de diversos modelos. Es posible que las
características y funciones incluidas y/o ilustradas en este manual no se
apliquen a todos los modelos. Nos reservamos el derecho de modificar
las especificaciones de los productos, diseños y equipos sin previo aviso
y sin generar responsabilidad por obligaciones de ningún tipo.
Si corresponde, la información sobre las prueba de potencia utilizada
para determinar la potencia nominal del motor equipado en esta
máquina se puede consultar en www.opei.org o en el sitio web del
fabricante del motor.
Si tiene algún problema o duda respecto a la máquina, llame a un
distribuidor de servicio Troy-Bilt autorizado o comuníquese directamente
con nosotros. En esta página encontrará los números de teléfono,
dirección del sitio web y dirección postal de Atención al cliente de Troy-
Bilt. Queremos garantizar su entera satisfacción en todo momento.
En este manual, todas las referencias al lado derecho e izquierdo de la
máquina se hacen observándola desde la posición de operación.
Muchas gracias
Registro de información de producto
Antes de instalar y hacer funcionar su equipo nuevo, por favor localice
la placa de modelo en el equipo y registre la información en el espacio
de la derecha. Encontrará la placa de modelo parándose en la posición
del operador y mirando sobre la parte posterior de la base de potencia.
Necesitará esta información si tiene que solicitar soporte técnico a
través de nuestro sitio web, el Servicio de Atención al Cliente, o de un
distribuidor local de servicio autorizado.
NúMero de Modelo
NúMero de Serie
Al propietario 1
11
Medidas de Seguridad....................................................12
Armado e Instalación .....................................................15
Controles y Funcionamiento .........................................15
Mantenimiento y Servicio..............................................17
Solución de Problemas...................................................18
Repuestos.........................................................................18
Garantía...........................................................................20
Índice

Importantes medidas de seguridad 2
12
ADVERTENCIA! Este símbolo indica instrucciones de seguridad importantes que, de no seguirse, pueden poner en peligro su seguridad personal y/o material y la
de otras personas. Lea y cumpla todas las instrucciones de este manual antes de intentar hacer funcionar esta máquina. Si no respeta estas instrucciones puede
provocar lesiones personales.
Cuando vea este símbolo. TENGA EN CUENTA LAS ADVERTENCIAS!
PELIGRO! Esta máquina está diseñada para ser utilizada respetando las normas de seguridad contenidas en este manual. Al igual que con cualquier tipo de equipo
motorizado, un descuido o error por parte del operador puede producir lesiones graves. Esta máquina es capaz de amputar dedos, manos y pies. De no respetar las
instrucciones de seguridad siguientes, se pueden ocasionar lesiones graves o la muerte.
PROPOSICIÓN 65 DE CALIFORNIA
ADVERTENCIA! El escape del motor de este producto, algunos de sus componentes y algunos componentes del vehículo contienen o liberan sustancias
químicas que el Estado de California considera que pueden producir cáncer, defectos de nacimiento u otros problemas reproductivos.
Capacitación
1. Lea, entienda y cumpla todas las instrucciones
incluidas en la máquina y en los manuales antes
de intentar armar y hacer funcionar la unidad.
Guarde este manual en un lugar seguro para
consultas futuras y periódicas, así como para
solicitar repuestos.
2. Familiarícese con todos los controles y su correcto
funcionamiento. Sepa cómo detener la máquina y
desactivar los controles rápidamente.
3. No permita nunca que los niños menores de
14 años utilicen esta máquina. Los niños de
14 años en adelante deben leer y entender
las instrucciones y las normas de seguridad
contenidas en este manual y en la máquina, y
deben ser entrenados y supervisados por un
adulto.
4. Nunca permita que los adultos operen esta
máquina sin recibir antes la instrucción apropiada.
5. Mantenga el área de operación despejada de
personas, especialmente niños pequeños y
mascotas. Detenga la máquina si alguien entra
en la zona.
Preparativos
1. Inspeccione minuciosamente el área donde
utilizará el equipo. Saque todas las piedras,
palos, cables y otros objetos extraños con los
que alguien pueda tropezar o sufrir lesiones
personales.
2. Para protegerse los ojos utilice siempre anteojos
o antiparras de seguridad mientras hace
funcionar la máquina o mientras le hace ajustes o
reparaciones. Los objetos arrojados que rebotan
pueden lesionar gravemente los ojos.
3. Utilice zapatos de trabajo resistentes, de suela
fuerte, así como pantalones y camisas ajustados.
Las ropas sueltas o las joyas pueden atascarse
en las piezas móviles. Nunca haga funcionar esta
máquina descalzo o con sandalias.
4. Desenganche las palancas del embrague y el
cambio (si fue suministrado) a neutral ("N") antes
de encender el motor.
5. Nunca deje la máquina en funcionamiento sin
vigilancia.
6. Nunca intente hacer ajustes mientras el
motor está en marcha, excepto cuando así lo
recomiende específicamente el manual del
operador.
Funcionamiento
1. No ponga las manos ni los pies cerca de los
dientes flexibles. Los dientes flexibles puede estar
afilados y causar lesiones en manos y pies.
2. No opere la máquina estando bajo los efectos del
alcohol o las drogas.
3. Nunca opere esta máquina si no cuenta con
buena visibilidad o luz. Siempre esté seguro de
dónde apoya los pies y mantenga con firmeza las
manos en las manijas.
4. Mantenga a los transeúntes alejados de
la máquina mientras la misma está en
funcionamiento. Detenga la máquina si alguien
se acerca.
5. Tenga cuidado al escarificar en suelos duros. Los
dientes flexibles pueden clavarse en la tierra y
propulsar el escarificador hacia delante. Si esto
sucede, suelte el control de la transmisión y no
contenga la máquina.
6. Tenga mucho cuidado si cruza o usa la máquina
en superficies con grava. Manténgase alerta por si
se presentan peligros ocultos o tránsito. No lleve
pasajeros.
7. Nunca use la máquina a altas velocidades de
transporte sobre superficies duras o resbalosas.
8. Tenga cuidado para evitar resbalarse o caer.
9. Mire hacia abajo y hacia atrás y sea muy
cuidadoso marcha atrás o acercando la máquina
hacia usted.
10. Encienda el motor según las instrucciones que se
encuentran en el manual de la base de potencia
FLEX™ y mantenga los pies bien lejos de los
dientes flexibles en todo momento.
11. Después de golpear algún objeto extraño,
detenga el motor, desconecte el cable de la bujía
y conéctelo a tierra con el motor. Inspeccione
minuciosamente la máquina para ver si está
dañada. Repare el daño antes de volver a arrancar
y operar la máquina.
12. Pare el motor de acuerdo con el manual de la
base de potencia FLEX™ antes de dejar la posición
del operador (detrás de las manijas). Espere
hasta que los dientes flexibles se detengan
totalmente antes de desatascarlos, realizar ajustes
o inspecciones.
13. Nunca encienda el motor en espacios cerrados o
en una zona con poca ventilación. El escape del
motor contiene monóxido de carbono, un gas
inodoro y letal.
14. El silenciador y el motor se calientan y pueden
causar quemaduras. No los toque.
15. Tenga cuidado cuando escarifique cerca de
cercos, edificios y servicios subterráneos. Los
dientes flexibles pueden causar daños materiales
o lesiones personales.
16. No sobrecargue la capacidad de la máquina
tratando de escarificar a una velocidad demasiado
rápida.
17. Si la máquina comenzara a realizar un ruido o
vibración inusual, detenga el motor, desconecte el
cable de la bujía y póngalo haciendo masa contra
el motor. Revise cuidadosamente para detectar
daños. Repare todos los daños antes de encender
y operar.
18. Mantenga todos los protectores, guardas y
dispositivos de seguridad en su lugar y en
correcto funcionamiento.
19. Nunca levante o cargue la máquina cuando el
motor esté encendido.

13Sección 2 — importanteS medidaS de Seguridad
20. Use solo accesorios aprobados por el fabricante.
De lo contrario podrían producirse lesiones
personales.
21. No exceda la capacidad de carga recomendada de
la bandeja del escarificador.
22. Si se presentan situaciones que no están previstas
en este manual, sea cuidadoso y use el sentido
común. Comuníquese con Atención al Cliente
para solicitar asistencia y el nombre de su
distribuidor de servicio más cercano.
Mantenimiento y almacenamiento
1. Mantenga la máquina y accesorios en condiciones
de uso seguro.
2. Deje que la máquina se enfríe por lo menos
cinco minutos antes de guardarla. Nunca
altere los dispositivos de seguridad. Controle
periódicamente que funcionen correctamente.
3. Controle a intervalos frecuentes que los pernos y
tornillos estén bien apretados para mantener la
máquina en condiciones de uso seguro. Además,
haga inspecciones visuales de la máquina para
verificar si sufrió algún daño.
4. Antes de limpiar, reparar o inspeccionar la
máquina, detenga el motor y compruebe que
los dientes flexibles y todas las piezas móviles se
hayan detenido. Desconecte el cable de la bujía
y póngalo haciendo masa contra el motor para
evitar que se encienda accidentalmente.
5. No cambie la configuración del regulador del
motor ni acelere demasiado el motor. El regulador
del motor controla la velocidad máxima de
funcionamiento seguro del motor.
6. Mantenga o reemplace las etiquetas de seguridad
e instrucciones según sea necesario.
7. Siga las instrucciones de este manual para cargar,
descargar, transportar y almacenar de manera
segura esta máquina.
8. Siempre consulte el manual del operador para ver
detalles importantes si la máquina se almacenará
durante un período prolongado de tiempo.
9. Según la Comisión de Seguridad de Productos
para el Consumidor de los Estados Unidos (CPSC)
y la Agencia de Protección Ambiental de los
Estados Unidos (EPA), este producto tiene una
vida útil media de siete (7) años o 130 horas de
funcionamiento. Al finalizar la vida útil media
haga inspeccionar anualmente esta unidad
por un distribuidor de servicio autorizado para
cerciorarse de que todos los sistemas mecánicos
y de seguridad funcionan correctamente y no
tienen excesivo desgaste. Si no lo hace, puede
ocasionar accidentes, lesiones o la muerte.
Símbolos de seguridad
En esta página se presentan y describen los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga todas las instrucciones incluidas en la máquina
antes de intentar armarla y hacerla funcionar.
Símbolo Descripción
LEA LOS MANUALES DEL OPERADOR
Lea, entienda y siga todas las instrucciones incluidas en los manuales antes de intentar armar y hacer funcionar.
ADVERTENCIA — DIENTES FLEXIBLES
Los dientes flexibles pueden estar afilados. Mantenga las manos y los pies alejados de los dientes flexibles.
ADVERTENCIA — DIENTES FLEXIBLES
Los dientes flexibles pueden estar afilados. Mantenga las manos y los pies alejados de los dientes flexibles.
ADVERTENCIA — ARROJA DESECHOS
Riesgo de lesiones oculares. Use siempre anteojos o antiparras de seguridad durante la operación para protegerse los
ojos de los desechos arrojados.
ADVERTENCIA! Su Responsabilidad. Esta máquina motorizada sólo puede ser usada por personas que lean, comprendan y respeten las advertencias e
instrucciones que aparecen en este manual y en la máquina.
¡GUARDE ESTAS INSTRUCCIONES!

14 Sección 2 — importanteS medidaS de Seguridad
ADVERTENCIA! Las pendientes son uno de los principales factores asociados a los accidentes por tumbos y vuelcos que pueden producir lesiones graves o la muerte.
No utilice la máquina en pendientes de más de 10°. Todas las pendientes exigen precaución adicional. Si no puede retroceder por la pendiente o si no se siente seguro, no escarifique. Escarifique siempre en sentido transversal a las caras de la pendiente, nunca hacia arriba y abajo.
(OK) (DEMASIADO EMPINADA)
¡USE ESTE INDICADOR DE PENDIENTE PARA DETERMINAR SI UNA PENDIENTE ES
DEMASIADO EMPINADA PARA OPERAR CON SEGURIDAD!
Para comprobar la pendiente, proceda de la siguiente manera: 1. Retire esta página y pliéguela por la línea de guiones. 2. Ubique un objeto vertical que esté sobre la pendiente o detrás de la misma (por ejemplo, un poste,
3. Alinee uno de los dos lados del indicador de pendiente con el objeto (vea las Figuras 1 y 2).
4. Ajuste el indicador hacia arriba o hacia abajo hasta que la esquina izquierda toque la pendiente (vea
las Figuras 1 y 2).
5. Si hay una separación debajo del indicador, la pendiente es demasiado empinada para operar con
seguridad (vea la Figura 2 anterior).
Línea de guiones a 10˚
Indicador de pendiente
Figura 2Figura 1
Pendiente de 10˚
Pendiente de 10˚

Controles y Funcionamiento 4
15
Drive Control
Lever
Tray
Front Weels
Tine Retention Wire
Spring Tines
Engine
Figura 4-1
¡ADVERTENCIA! Lea y observe todas las normas e instrucciones de seguridad de este manual, incluida
toda la sección de Controles y Funcionamiento, antes de poner esta máquina en funcionamiento. Si no se
respetan todas las normas e instrucciones de seguridad se pueden provocar lesiones.
¡ADVERTENCIA! Este accesorio pesa 53
libras y hacen falta dos personas para
levantarlo.
Motor
Consulte el manual del operador de la base de potencia
FLEX™ para obtener información sobre todos los controles
y las características relacionados con el motor.
Palanca de control de la transmisión
Esta palanca impulsa toda la máquina hacia adelante.
Ruedas delanteras ajustables
La altura de las ruedas delanteras se puede ajustar para
despejar la paja del césped con hierba de diferentes
alturas y espesores.
Bandeja
La bandeja actúa como un marco que asegura el
conjunto de dientes al chasis del accesorio y proporciona
una plataforma para soportar bien el peso. No se debe
agregar más de 90 libras de peso a la bandeja.
Dientes flexibles
Retiran los recortes de hierba muerta, tallos, raíces, hojas
y otros restos de plantas, para estimular un césped más
saludable.
Alambre de retención de los dientes
Mantiene los dientes firmemente sujetos en su lugar.
Lea todo el manual del operador antes
de intentar hacer funcionar el nuevo
escarificador.
Arranque y detención del motor
Arranque y pare el motor de la base de potencia FLEX™ de
acuerdo con el manual del operador que se incluye con
la máquina.
¡ADVERTENCIA! Si deja el equipo sin
vigilancia, apague el motor y retire la llave
de contacto.
Conexión a la base de potencia FLEX™
NOTA: Todas las referencias a los lados derecho o
izquierdo se hacen observando la misma desde la
posición del operador. En caso de que hubiese una
excepción, se especificará claramente.
1. Haga rodar la base de potencia FLEX™ hasta el
escarificador accesorio con la pata de cabra hacia
ARRIBA. Vea la Figura 4-2.
Figura 4-2
2. Haga rodar la base de potencia FLEX™ hacia
adelante y vuélquela hacia arriba, enganchando
la parte superior del escarificador accesorio con
el montaje de la manija que viene con la base de
potencia FLEX™ (1 de Figure 4-3).
Armado e Instalación 3
Lea todo el manual del operador antes de
intentar armar o hacer funcionar el nuevo
escarificador.
Si tiene problemas armando el escarificador, no deje de
llamar al [phone]. Si llama para pedir asistencia,
tenga a mano el modelo y el número de serie.
Contenido de la caja:
• FLEX™ Escarificador accesorio
• Manual del Operador
• Tarjeta de registro del propietario
• Guía de inicio rápido
Desembale el escarificador
¡ADVERTENCIA! Este accesorio pesa 53
libras y hacen falta dos personas para
levantarlo.
1. Abra completamente la caja, para lo que debe
cortar cada una de las esquinas de arriba hacia
abajo.
2. Retire el escarificador accesorio FLEX™, sus
folletos, y los encartes de cartón que se incluyen
con el mismo.
Instalación
Esta unidad está totalmente armada y no requiere
ajustes.
Palanca de control
de la transmisión
Motor
Bandeja
Alambre de retención de los dientes
Dientes exibles
Ruedas
delanteras

16 Sección 4 — controleS yFuncionamiento
3. Vuelque la base de potencia FLEX™ hacia atrás para
enganchar los dos puntos de conexión inferiores (2
y 3 de Figure 4-3).
Nota: El operador podrá oír cuando se enganchan y
traban (sonido de enganche) los montajes inferiores
si se acopla correctamente. Para probar si se acopló
correctamente, tire de las manijas hacia arriba. Si
la unidad se separa, significa que no se estableció
la conexión. Verifique que la pata de cabra siga
estando hacia ARRIBA e incline rápidamente la
base de potencia FLEX™ hacia atrás con el montaje
superior enganchado.
1
2
3
Figura 4-3
Desconexión de la base de potencia FLEX™
1. La pata de cabra actúa únicamente como traba para
el accesorio a la base de potencia FLEX™. El único
momento en que el operador necesitaría hacer
uso de la pata de cabra una vez conectado a un
accesorio, sería para desacoplar la base de potencia
FLEX™ del accesorio.
Escarificador
¡Advertencia! Los dientes flexibles pueden
ser afilados. Mantenga las manos y los pies
alejados de los dientes flexibles.
La siguiente información le resultará útil para operar el
escarificador.
1. El pasto debe ser cortado antes de escarificar. El
escarificador funciona mejor si el pasto no tiene
más de 3”.
2. Se debe escarificar el pasto cuando está seco.
No es conveniente escarificar el pasto durante el
crecimiento pico de la temporada.
NOTA: El escarificador accesorio FLEX™ no utiliza la palanca
de control del accesorio. No opere la palanca de control del
accesorio.
Activación de la transmisión
1. Encienda el motor como se indica en el manual del
operador de la base de potencia FLEX™.
2. Para desplazarse HACIA ADELANTE, oprima
lentamente la palanca de control de la transmisión
contra la empuñadura de la manija y la unidad se
desplazará hacia adelante. Suéltela y se detendrá el
movimiento de la transmisión.
3. Haga funcionar el escarificador a una velocidad
constante (se recomienda aproximadamente 3
millas por hora).
¡Advertencia! Si golpea un objeto extraño,
detenga el motor y saque la llave de
encendido. Inspeccione minuciosamente la
máquina para ver si está dañada. Repare
todos los daños antes de volver a encender
y hacer funcionar el equipo.
¡ADVERTENCIA! Evite arrancar
súbitamente, desarrollar excesiva velocidad
y detenerse de repente.
Ajuste de la altura del escarificador
Las ruedas delanteras se pueden ajustar para cambiar
la altura de escarificación. El ajuste de la altura de
escarificación adecuada permitirá que el escarificador
se combe hacia atrás y flexione hacia adelante mientras
conduce. Vea la Figura 4-4.
Figura 4-4
Para levantar o bajar los dientes del escarificador siga estas
instrucciones:
NOTA: Se recomienda realizar los ajustes de arriba
hacia abajo comenzando por los ajustes de altura,
efectuando un ajuste por vez y comprobando
rápidamente los resultados de desempeño.
1. Saque los bulones del eje (a) y las tuercas de
mariposa (b) que sujetan las ruedas derecha e
izquierda. Vea Figure 4-5.
(a)
(a)
(b)
(b)
Figura 4-5
2. Para levantar el escarificador, alinee los orificios
centrales de ambas ruedas con un agujero inferior
del eje. Vea Figure 4-5.
3. Para bajar el escarificador, alinee los orificios
centrales de ambas ruedas con un agujero superior
del eje. Vea Figure 4-5.
4. Sujete las ruedas en su lugar con los bulones del
eje y las tuercas de mariposa que se sacaron en el
paso 1. Compruebe que el ajuste de altura a cada
lado está parejo y coincide con el lado opuesto.
Vea Figure 4-5.
Funcionamiento en pendientes
Consulte la sección INDICADOR DE PENDIENTE en la página
5 de la sección Medidas de seguridad para determinar
cómo hacer funcionar el escarificador de manera segura en
pendientes.
¡ADVERTENCIA! No escarifique en
pendientes con una inclinación superior a
10° (una elevación aproximada de 2 pies
por cada 10 pies). La unidad podría volcar y
causar lesiones graves.
• Escarifique la pendiente en sentido transversal,
nunca hacia arriba y abajo.
• Tenga sumo cuidado al cambiar de dirección en una
pendiente.
• Esté atento a los agujeros, surcos, rocas, objetos
ocultos o bultos. El césped alto puede ocultar
obstáculos.
• Asegúrese siempre de estar bien parado. Si resbala
y cae puede lesionarse gravemente. Asegúrese de
poder controlar la máquina.
• No escarifique cerca de hundimientos, zanjas o
terraplenes, podría perder el equilibrio.
• No escarifique el pasto húmedo. Si no está
firmemente parado, puede resbalarse.

Mantenimiento y Servicio 5
17
Programa de Mantenimiento
Antes de
cada uso
Cada
8 horas
Cada
50 horas
Cada
200 horas Anualmente Antes de almacenar
Controle el nivel de aceite del motor P P
Controle que las sujeciones de los dientes exibles P
Elimine los residuos P P
Lubrique los puntos de giro / ruedas P P
Recomendaciones generales
El mantenimiento periódico mejora el rendimiento y
extiende la vida útil del escarificador. Hay que realizar
algunos ajustes periódicamente para mantener
adecuadamente el escarificador. Siga los requisitos
del Programa de Mantenimiento.
Al realizar cualquier mantenimiento o ajustes en este
equipo, siempre tome las precauciones de seguridad
adecuadas. Use anteojos de seguridad y guantes de
protección.
La garantía de este escarificador no cubre elementos
que han estado sujetos a uso indebido o negligencia
por parte del operador. Para obtener el valor máximo
de la garantía, el operador debe mantener el
escarificador como se indica en este manual, incluido
el almacenamiento adecuado como se detalla en la
sección Almacenamiento a largo plazo en la página 8.
NOTA: Una vez al año debe limpiar o reemplazar la
bujía, y limpiar o reemplazar el filtro de aire de la base
de potencia FLEX™. Una bujía nueva y un filtro de
aire limpio garantizan la mezcla de combustible-aire
correcta y ayudan a que el motor funcione mejor y
dure más.
Mantenimiento del escarificador
¡Advertencia! Los dientes flexibles
pueden ser afilados. Mantenga las
manos y los pies alejados de los
dientes flexibles.
Ajuste de los dientes flexibles
Controle las sujeciones de los dientes flexibles
(tornillo hexagonal, separador con reborde y tuerca,
así como el alambre de retención) antes de cada
uso. El uso del escarificador puede, con el tiempo,
hacer necesario reponer los dientes flexibles del
escarificador. Para retirar los dientes flexibles:
1. Extraiga el tornillo hexagonal (a), el separador
con reborde (b) y la tuerca (c) que sujetan
el diente flexible de la parte superior de la
bandeja. Vea 1 en la Figura 5-1.
2. Rote el diente flexible hacia adelante. Vea 2 en
la Figura 5-1.
Figura 5-3
Almacenamiento a corto plazo
¡Advertencia! Los dientes flexibles
pueden ser afilados. Mantenga las
manos y los pies alejados de los
dientes flexibles.
Es importante limpiar el conjunto de dientes después
de cada uso y antes de guardarlo. Los residuos se
pueden acumular rápidamente alrededor de los
dientes flexibles y el alambre de retención, y bajo el
protector de dientes. Mantenga el área que rodea
al silenciador y que está detrás del mismo libre de
cualquier residuo combustible.
• Utilice un paño húmedo para repasar las
superficies exteriores.
• NO inserte ningún objeto a través de las ranuras
de refrigeración de la base de potencia FLEX™.
• Utilice un cepillo de cerdas suaves para aflojar
suciedad endurecida, aceite, etc.
PRECAUCIÓN: El trato indebido del escarificador
puede dañarlo y reducir su vida útil.
Almacenamiento a largo plazo
Si tiene pensado guardar el escarificador por un
período de tiempo prolongado cubra los dientes
flexibles con una capa fina de aceite. Vea la Figura 5-4.
Spring Tine
Figura 5-4
(a)
(b)
(c)
Figura 5-1
3. Pellizque el extremo del alambre de retención
y deslice el diente flexible para retirarlo. Vea 3
en la Figura 5-2.
4. Con cuidado afloje el diente flexible hacia
atrás (Vea 3 en la Figura 5-2), y deslice el
diente hacia abajo y fuera de la bandeja del
escarificador. Vea 4 en la Figura 5-2.
Figura 5-2
Bandeja del escarificador
Debido a la diferencia de peso entre la base de
potencia FLEX™ y el escarificador, debe agregar peso
a la bandeja del escarificador y sujetarlo con el fin de
equilibrar mejor la unidad de adelante hacia atrás.
• Se recomiendan bloques de cemento.
• El peso máximo recomendado es de 90 libras.

Solución de Problemas 6
18
Problema Causa Solución
La unidad no recoge la paja 1. La altura de la unidad no está bien fijada. 1. Ajuste la altura de las ruedas para bajar los dientes flexibles.
La unidad desentierra pasto vivo 1. La altura de la unidad no está bien fijada.
2. Los dientes flexibles se atascan en el suelo mojado.
3. El pasto está demasiado alto.
1. Ajuste la altura de las ruedas para levantar los dientes flexibles.
2. Espere a que se seque el terreno.
3. Corte el pasto antes de escarificar.
Piezas de repuesto 7
Componente Número de pieza Descripción
732-05402A Dientes flexibles del escarificador
732-05404 Alambre de retención de los dientes
flexibles
634-04606 Conjunto de rueda (delantera)
711-1146 Eje de rueda
712-0397A Tuerca de mariposa del eje
731-09479 Tapa de rueda exterior
731-10826 Tapa de rueda interior
750-06036 Separador exterior
750-06065 Separador interior
710-0597 Tornillo de diente flexible
712-04064 Tuerca de diente flexible
738-0958 Separador de dientes flexibles
Llame al [phone] para solicitar repuestos o un Manual de Piezas completo (tenga a mano el número de modelo y número de serie completo). En www.troybilt.com también podrá
descargar el Manual de Repuestos sin cargo alguno.

19Notes

GARANTÍA LIMITADA PARA EL ACCESORIO FLEX
079221 REV. B
5. Los artículos desechables, consumibles o de mantenimiento de rutina que
requieren reparaciones o mantenimiento como parte del mantenimiento
normal, a menos que tales artículos presenten defectos que ocasionen
fallas o un desgaste prematuro dentro de los primeros treinta (30) días. De
corresponder, los artículos de desgaste normal incluyen, a título de ejemplo,
las cuchillas, los neumáticos, las correas, los filtros, los fusibles, las mangueras,
si corresponde, y otros artículos consumibles
6. Cualquier Accesorio que haya sido alterado o modificado de una manera que
no sea coherente con el diseño original del producto o de una manera no
aprobada de alguna otra manera por Troy-Bilt LLC.
7. Las reparaciones en concepto de pintura o los reemplazos por defectos en la
pintura (que incluyen los materiales y la aplicación) están cubiertos por un
período de tres (3) meses.
8. Las llantas de ruedas están cubiertas por un período de tres (3) meses por
defectos de fabricación.
9. La base de potencia FLEX está cubierta por una garantía limitada separada
que se incluye en el manual del operador de la base de potencia FLEX.
La presente garantía no cubre y Troy-Bilt LLC rechaza todo tipo de
responsabilidad respecto de:
1. Pérdida de tiempo o pérdida de uso del Accesorio.
2. Costos de transporte y otros gastos incurridos en relación con el transporte
del Accesorio desde y hacia el proveedor de reparaciones y mantenimiento
Troy-Bilt autorizado.
3. Cualquier pérdida o daño a otros equipos o elementos personales.
4. Daños ocasionados por el rendimiento o el uso del Accesorio con cualquier
producto que no sea la Base de potencia Flex.
Limitaciones:
1. NO EXISTEN GARANTÍAS IMPLÍCITAS, INCLUÍDAS, A TÍTULO DE EJEMPLO,
LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD O ADECUACIÓN PARA
UN PROPÓSITO EN PARTICULAR. PASADO EL PERÍODO DE GARANTÍA
NO SE APLICARÁ NINGUNA GARANTÍA SEGÚN LO ESTABLECIDO
PRECEDENTEMENTE RESPECTO DE LAS PIEZAS YA IDENTIFICADAS.
NINGUNA OTRA GARANTÍA EXPRESA, YA SEA ORAL O ESCRITA, EXCEPTO
LA MENCIONADA ANTERIORMENTE, EXTENDIDA POR PERSONAS FÍSICAS O
JURÍDICAS, INCLUIDOS LOS DISTRIBUIDORES O MINORISTAS RESPECTO DE
CUALQUIER PRODUCTO, VINCULARÁ A TROY-BILT LLC. DURANTE EL PERÍODO
DE GARANTÍA, EL ÚNICO RECURSO SERÁ LA REPARACIÓN O EL REEMPLAZO
DE LA PIEZA DEFECTUOSA, SEGÚN LO ESTABLECIDO PRECEDENTEMENTE.
(ALGUNOS ESTADOS NO PERMITEN LA LIMITACIÓN DE LA DURACIÓN DE LAS
GARANTÍAS IMPLÍCITAS, POR LO QUE LA LIMITACIÓN ANTES MENCIONADA
PUEDE NO APLICARSE EN SU CASO).
2. LAS DISPOSICIONES ESTABLECIDAS EN EL PRESENTE DOCUMENTO PREVÉN
EL ÚNICO Y EXCLUSIVO RECURSO QUE SURGE DE LA VENTA. TROY-BILT
NO SE HARÁ RESPONSABLE DE LAS PÉRDIDAS O LOS DAÑOS INDIRECTOS
O EMERGENTES, INCLUIDOS SIN LIMITACIÓN, GASTOS DE TRANSPORTE O
GASTOS RELACIONADOS, O GASTOS DE ARRENDAMIENTO PARA REEMPLAZAR
TRANSITORIAMENTE UN PRODUCTO CUBIERTO POR LA GARANTÍA.
(ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS
DAÑOS INDIRECTOS O EMERGENTES, POR LO QUE LAS EXCLUSIONES O
LIMITACIONES ANTES MENCIONADAS PUEDEN NO APLICARSE EN SU CASO).
3. En ningún caso se obtendrá una compensación mayor al monto del precio
de compra del producto vendido. La alteración de las características de
seguridad del producto anulará esta garantía limitada. Usted asume el
riesgo y la responsabilidad por las pérdidas, daños o lesiones personales o
materiales propios o de terceros que surjan del uso indebido o la incapacidad
de usar este producto.
Relación de la ley estadual con esta garantía:
Esta garantía limitada le otorga derechos legales específicos, pero usted podría gozar
de otros derechos que varían de acuerdo a su lugar de residencia.
Troy-Bilt LLC, P.O. BOX 361131 CLEVELAND, OHIO 44136-0019, Teléfono: 1-800-828-5500, 1-330-558-7220
MTD Canada Limited - KITCHENER, ON N2G 4J1; Teléfono 1-800-668-1238
La garantía limitada que se estable en el presente documento es otorgada por Troy-
Bilt LLC al Comprador Inicial (como se define en este documento) en relación con el
nuevo accesorio FLEX Troy-Bilt que está integrado por ya sea una (i) cortadora para
superficies amplias, (ii) quitanieve, (iii) lavadora a presión, (iv) soplador de hojas, (v)
escarificador, (vi) aireador, o (vii) bomba de agua (identificado en adelante como el
"Accesorio") que se usará con la base de potencia FLEX La presente garantía limitada
no cubre los Sistemas de control de emisiones y no constituye una Declaración de
garantía del control de las emisiones federal según lo definido por las leyes federales
de los Estados Unidos. Consulte la Declaración de garantía del control de las
emisiones federal que se incluye en el manual del operador de la base de potencia
FLEX ("Base de potencia") para conocer las garantías que cubren los Sistemas de
control de emisiones.
Alcance de la Garantía limitada
Troy-Bilt LLC ofrece la siguiente garantía limitada al Comprador Inicial para uso
residencial u otro tipo de uso no comercial del Accesorio de la base de potencia
FLEX: excepto por las Exclusiones (como se definen en el presente documento),
durante el Período de la Garantía (como se define en el presente documento), el
Accesorio estará libre de defectos de fabricación (que incluyen la mano de obra y
los materiales). El“Comprador inicial”es la primera persona en adquirir un nuevo
Accesorio a un representante, distribuidor y/o minorista Troy-Bilt autorizado del
mencionado accesorio. La garantía limitada es intransferible. Excepto que se
disponga lo contrario en el presente documento, el período de la garantía limitada
para este nuevo Accesorio adquirido por el Comprador inicial es de dos (2) años a
partir de la fecha de la compra, como se indica en el comprobante de ventas original
correspondiente al Accesorio (“Período de la Garantía”).
Defectos en la mano de obra o en los materiales
Excepto por las Exclusiones, se garantiza que el Accesorio estará libre de defectos de
fabricación en la mano de obra o los materiales durante el Período de la Garantía.
Durante el Período de la Garantía, Troy-Bilt LLC reparará o reemplazará, a su juicio,
cualquier pieza original que esté cubierta por la presente garantía limitada y que se
determine que presenta algún defecto en la mano de obra o los materiales.
Para tener derecho a esta garantía limitada, el Accesorio:
1. Debe haberse adquirido a un minorista Troy-Bilt autorizado.
2. Debe haberse adquirido por el Comprador Inicial dentro del territorio de los
Estados Unidos.
3. Debe haberse usado únicamente para fines residenciales u otro tipo de uso
no comercial.
4. Debe haberse usado de una manera coherente con el uso normal y adecuado
para el que fue diseñado el Accesorio. El Accesorio no está diseñado para
arrendamiento ni para uso comercial.
¿Quién puede realizar reparaciones en virtud de la presente garantía?
A fin de reunir los requisitos para la garantía limitada según lo establecido en el
presente documento, las reparaciones realizadas en virtud de esta garantía debe
llevarlas a cabo un proveedor de reparaciones y mantenimiento Troy-Bilt autorizado.
Cómo obtener el servicio de la presente garantía limitada:
A fin de ubicar a un proveedor de reparaciones y mantenimiento de la garantía
Troy-Bilt, comuníquese con el representante, distribuidor y/o minorista Troy-Bilt
autorizado o comuníquese con Troy-Bilt LLC por correo escribiendo a P.O. Box
361131, Cleveland, Ohio 44136-0019 o telefónicamente llamando al 1-877-282-8684,
o inicie sesión en nuestro sitio Web en www.troybilt.com. La presente garantía
limitada sobre un producto es otorgada por Troy-Bilt LLC y es la única garantía de
producto que otorga Troy-Bilt LLC para este Accesorio. DEBERÁ PRESENTAR COPIA
DEL COMPROBANTE DE VENTA PARA OBTENER EL SERVICIO DE LA GARANTÍA
Lo que no cubre la presente garantía limitada.
La presente garantía limitada no cubre lo siguiente (las “Exclusiones”):
1. Los Accesorios adquiridos fuera del territorio de los Estados Unidos.
2. Los daños producidos por la falta de mantenimiento y/o un mantenimiento
inadecuado, según se describe en el manual del operador.
3. El desgaste normal producto del uso del Accesorio.
4. El uso del Accesorio que no sea coherente con el uso para el que fue diseñado
según se describe en las instrucciones de funcionamiento, que incluye, a
título de ejemplo, el uso abusivo, inadecuado y/o negligente del Accesorio o
cualquier uso que no sea coherente con las instrucciones que se incluyen en
el Manual del Operador y/o no cumpla con ellas.
