turck IME-AO-11Ex-Hi/L User manual
Short description
•Galvanically isolated transmission of standard analog signals
•Input circuit 0/4…20 mA, short-circuit protected
•Output circuit 0/4…20 mA, short-circuit protected
•Galvanic isolation between input circuit and output circuit
•Intrinsically safe output circuit Ex ia
•Application area according to ATEX: II (1) GD, II 3 G
•Approved for installation in zone 2
•HART® transparent
•Transmission characteristic 1:1
•Loop-powered
Terminal configuration (Fig. 2)
3, 4 Intrinsically safe output circuit 0/4…20 mA
10, 9 Input circuit 0/4…20 mA
Connection via cage-clamp terminals:
Connection prole 0.75 mm2…1.5 mm2or 0.5 mm2…1 mm2with wire
sleeves.
Functions
Galvanically isolated transmission of standard analog signals 0/4…20 mA
from safe area into explosion hazardous area.
As there is no power supply needed, the device has to be loop-powered by
the driving current source.
Analog data transmitter
IME-AO-11Ex-Hi/L

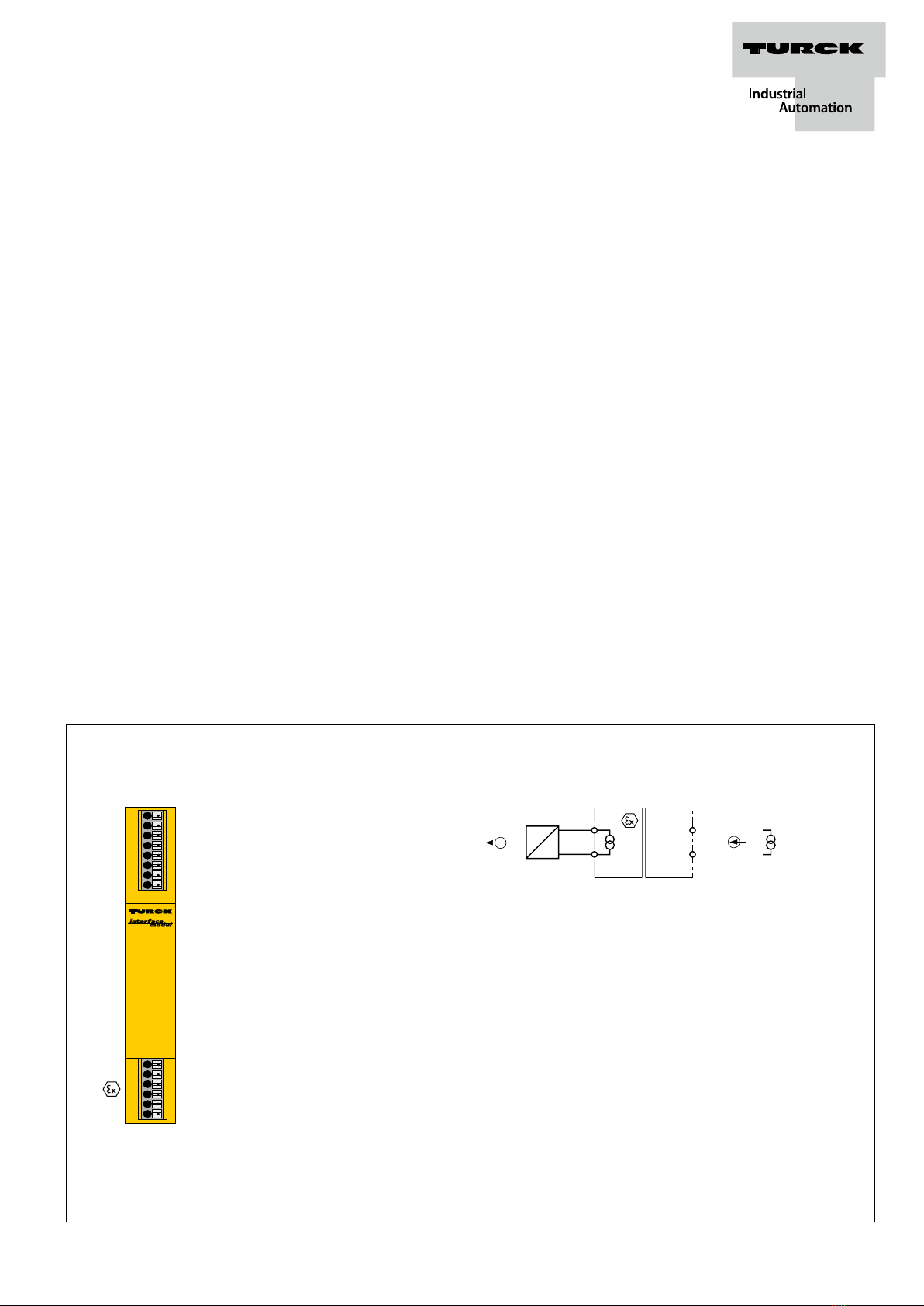

Fig. 1 Frontansicht
Front view
Gerätekurzbeschreibung
•Galvanisch getrennte Übertragung von normierten Analogsignalen
•Eingangskreis 0/4…20 mA, kurzschlussfest
•Ausgangskreis 0/4…20 mA, kurzschlussfest
•Galvanische Trennung zwischen Eingangskreis und Ausgangskreis
•Eigensicherer Ausgangskreis Ex ia
•Anwendungsbereich nach ATEX: II (1) GD, II 3 G
•Zugelassen für Einbau in Zone 2
•HART®-transparent
•Übertragungscharakteristik 1:1
•Schleifengespeist
Klemmenbelegung (Fig. 2)
3, 4 Eigensicherer Ausgangskreis 0/4…20 mA
10, 9 Eingangskreis 0/4…20 mA
Anschluss über Federzugklemmen:
Anschlussquerschnitt 0,75 mm2…1,5 mm2oder 0,5 mm2…1 mm2mit Ader-
Endhülsen.
Funktionen
Galvanisch getrennte Übertragung von normierten Analogsignalen
0/4…20 mA vom sicheren Bereich in den Ex-Bereich.
Es wird keine Betriebsspannung benötigt. Das Gerät wird scheifengespeist
durch die ansteuernde Stromquelle.
Analogsignaltrenner
IME-AO-11Ex-Hi/L
1 /1012
Fig. 2 Blockschaltbild
Circuit diagram
Fig. 3 Kabelverbindung
Cable junction
Fig. 4 Maßzeichnung
Dimension drawing
IME-AO-11Ex-Hi/L
2 /1012
Besondere Bedingungen für den Einsatz in Zone 2
Bei Einbau in Zone 2 muss das Gerät in ein Gehäuse nach EN 60079-15 mit
einer Schutzart mindestens IP54 nach IEC/EN 60529 montiert werden.
Bei Einbau in Zone 2 ist das das Verbinden und Trennen der Anschlüsse von
nicht energiebegrenzten Stromkreisen unter Spannung nur zulässig, wenn
keine explosionsfähige Atmosphäre vorliegt.
Bei der Verdrahtung mit Litzendrähten sind die Drahtenden unbedingt mit
Aderendhülsen fest zu xieren.
Montage und Installation (Fig. 3 + 4)
Das Gerät ist aufschnappbar auf Hutschiene (EN 60715).
Geräte gleichen Typs können direkt aneinander gesetzt werden.
Sorgen Sie für eine ausreichende Wärmeabfuhr.
Führen Sie die Montage und Installation den gültigen Vorschriften entspre-
chend durch. Dafür sind Sie als Betreiber verantwortlich.
Schützen Sie das Gerät ausreichend gegen Staub, Schmutz, Feuchtigkeit
und andere Umwelteinüsse.
Auch gegen energiereiche Strahlung, Risiken mechanischer Beschädigung,
unbefugter Veränderung und zufälliger Berührung müssen Vorkehrungen
getroen werden.
Führen Sie sämtliche Installationen EMV-gerecht durch.
Die Verbindung der Kabel über Federzugklemmen wird in Fig. 3 dargestellt.
Special conditions for application in zone 2
For installation in zone 2 the device must be installed in a housing which
complies with the requirements of EN 60079-15 with a minimum protection
degree of IP54 according to IEC/EN 60529.
With mounting in zone 2 the connecting and disconnecting of energized
non energy limited circuits is only permitted in non-explosive atmosphere.
The application of litz-wires recommends the xation of cable ends with wire
sleeves.
Mounting and Installation (Fig. 3 + 4)
The device is suited for snap-on clamps for DIN rail mounting (EN 60715).
Devices of the same type may be mounted directly next to each other.
It must be ensured that heat is conducted away from the device.
Mounting and installation must be carried out in accordance with the
applicable regulations. The operator is responsible for compliance with the
regulations.
The device must be protected against dust, dirt, moisture and other environ-
mental inuences as well as against strong electromagnetic emissions.
It should also be protected against the risks of mechanical damaging, unau-
thorized access and incidental contact.
All installations must be carried out observing the regulations of EMC
protection.
The cable junction via cage-clamp terminals is shown in Fig. 3.
IME-AO-11Ex-Hi/L
3 /1012
ì ì
Wichtige Hinweise zum Einsatz von Geräten mit eigen-
sicheren Stromkreisen
Das vorliegende Gerät verfügt an den blau gekennzeichneten Klemmen
über Stromkreise der Zündschutzart„Eigensicherheit“ für den Explosions-
schutz gemäß EN 60079-11.
Die eigensicheren Stromkreise sind von autorisierten Prüfungsstellen be-
scheinigt und für die Verwendung in den jeweiligen Ländern zugelassen.
Beachten Sie für den bestimmungsgemäßen Betrieb in explosionsgefähr-
deten Bereichen unbedingt die nationalen Vorschriften und Bestimmungen
und halten Sie diese ein. Die nicht eigensicheren Stromkreise sind entspre-
chend der nationalen Richtlinien anzuschließen.
Nachfolgend erhalten Sie einige Hinweise, insbesondere hinsichtlich der
Rahmen-Richtlinie der Europäischen Union 94/9/EG (ATEX).
Das vorliegende Gerät ist ein zugehöriges Betriebsmittel, das neben
eigensicheren auch über nichteigensichere Stromkreise verfügt. Es darf nur
außerhalb des Ex-Bereiches in trockenen, sauberen und gut überwachten
Räumen installiert werden.
Liegt eine Konformitätsaussage oder Erklärung des Herstellers als Gerät der
Kategorie 3 vor, darf eine Installation in Zone 2 und Zone 22 erfolgen. Die
besonderen Bedingungen zum sicheren Betrieb sind zu beachten.
An die eigensicheren Anschlüsse können eigensichere elektrische Betriebs-
mittel angeschlossen werden.
Alle Betriebsmittel müssen die Voraussetzungen zum Betrieb in der vorhan-
denen Zone des explosionsgefährdeten Bereiches erfüllen.
Führen die eigensicheren Stromkreise in staubexplosionsgefährdete Berei-
che der Zone 0 oder 1 bzw. 20 oder 21, ist sicherzustellen, dass die Geräte,
die an diese Stromkreise angeschlossen werden, die Anforderungen für
Kategorie 1GD bzw. 2GD erfüllen und entsprechend bescheinigt sind.
Werden die Geräte zusammengeschaltet, z. B. eigensichere Stromkreise,
muss der„Nachweis der Eigensicherheit“ durchgeführt werden
(EN 60079-14, Kap. 12.2.5).
Bereits durch den einmaligen Anschluss von eigensicheren Stromkreisen an
nicht eigensichere Kreise ist eine spätere Verwendung als Betriebsmittel mit
eigensicheren Stromkreisen nicht mehr zulässig.
Für die Errichtung eigensicherer Stromkreise, die Montage an äußeren
Anschlussteilen sowie für die Beschaenheit und Verlegung von Leitungen
gelten einschlägige Vorschriften.
Leitungen und Klemmen mit eigensicheren Stromkreisen müssen gekenn-
zeichnet werden – bei farbiger Kennzeichnung ist hellblau zu verwenden.
Sie sind von nichteigensicheren Stromkreisen zu trennen oder müssen eine
entsprechende Isolierung aufweisen (EN 60079-14).
Die Bereiche der Kontakte für die eigensicheren Stromkreise sind auf der
Geräteoberseite hellblau gekennzeichnet, so dass eine Verwechselung mit
anderen Stromkreisen ausgeschlossen ist. Bei der Verdrahtung der Geräte
sind geeignete Kabel zu verwenden. Sollen feldkonfektionierbare Stecker-
verbinder für die eigensicheren Stromkreise verwendet werden, so sind die
Anschlüsse mit Aderendhülsen (mit Kragen) zu versehen.
Halten Sie von den eigensicheren Anschlüssen dieses Gerätes den vorge-
schriebenen Abstand zu geerdeten Bauteilen und Anschlüssen anderer
Geräte ein.
Soweit nicht ausdrücklich in der gerätespezischen Anleitung angegeben,
erlischt die Zulassung durch Önen des Gerätes, Reparaturen oder Eingrie
am Gerät, die nicht vom Sachverständigen oder Hersteller ausgeführt werden.
Sichtbare Veränderungen am Gerätegehäuse, wie z. B. bräunlich-schwarze
Verfärbungen durch Wärme sowie Löcher oder Ausbeulungen weisen auf
einen schwer wiegenden Fehler hin. Daraufhin das Gerät unverzüglich
abschalten. Bei zugehörigen Betriebsmitteln müssen die angeschlossenen
eigensicheren Betriebsmittel ebenfalls überprüft werden. Die Überprüfung
eines Gerätes hinsichtlich des Explosionsschutzes kann nur von einem Sach-
verständigen oder vom Hersteller vorgenommen werden.
Der Betrieb der Geräte ist nur im Rahmen der auf dem Gehäuse aufgedruck-
ten bzw. in der Dokumentation aufgeführten zulässigen Daten gestattet.
Vor jeder Inbetriebnahme oder nach Änderung der Gerätezusammenschal-
tung ist sicherzustellen, dass die zutreenden Bestimmungen, Vorschriften
und Rahmenbedingungen eingehalten werden, ein bestimmungsgemäßer
Betrieb gegeben ist und die Sicherheitsbestimmungen erfüllt sind.
Die Montage und der Anschluss des Gerätes muss von geschultem und qua-
liziertem Personal mit Kenntnis der einschlägigen nationalen und anzu-
wendenden internationalen Vorschriften über den Ex-Schutz durchgeführt
werden. Die wichtigsten Daten aus der EG-Baumusterprüfbescheinigung sind
umseitig aufgeführt. Alle gültigen nationalen und internationalen Bescheini-
gungen der TURCK-Geräte nden Sie im Internet (www.turck.com). Weitere
Informationen zum Ex-Schutz stellen wir Ihnen auf Anfrage gern zur Verfügung.
Important information on use of devices with intrinsically
safe circuits
This device is equipped with circuits featuring protection type„intrinsic
safety“ for explosion protection per EN 60079-11 at terminals which are
marked in blue.
The intrinsically safe circuits are approved by the authorised bodies for use
in those countries to which the approval applies.
For correct usage in explosion hazardous areas please observe and follow
the national regulations and directives strictly.
Non-intrinsically save circuits have to be installed according to the national
regulations.
Following please nd some guidelines referring to the frame-work directive
of the European Union 94/9/EC (ATEX).
This device is classied as an associated apparatus which is equipped with
intrinsically safe and non-intrinsically safe circuits. Therefore it may only be
installed in the non-explosion hazardous area in dry clean and well monito-
red locations.
If a declaration of conformity or declaration of the manufacturer as a catego-
ry 3 device exists, the device may be installed in zone 2 and zone 22.
Special instructions for safe operation must be observed. .
It is permitted to connect intrinsically safe equipment to the intrinsically safe
connections of this device.
All electrical equipment must comply with the regulations applying to use
in the respective zone of the explosion hazardous area.
If the intrinsically safe circuits lead into explosion hazardous areas subject
to dust hazards, i.e. zones 0 and 1 or 20 and 21, it must be ensured that the
devices which are to be connected to these circuits, meet the requirements
of category 1GD or 2GD and feature an according approval.
When interconnecting devices i.e. connecting intrinsically save circuits to
other circuits, it is required to keep and provide a proof of intrinsic safety
(EN 60079-14, chap. 12.2.5).
Once that intrinsically safe circuits have been connected to the non-
intrinsically safe circuit, it is not permitted to use the device subsequently as
intrinsically safe equipment.
The governing regulations cover installation of intrinsically safe circuits,
mounting to external connections, cable characteristics and cable installa-
tion.
Cables and terminals with intrinsically safe circuits must be marked (use
light blue for coloured marking) and separated from non-intrinsically safe
circuits or feature appropriate isolation (EN 60079-14).
Those areas of the contacts related to the intrinsically safe circuits have to
be indicated in light blue on the top side of the device such that mismach is
not possible.
Appropriate cables have to be used for wiring. If eld wireable connectors
should be used together with intrinsically save circuits, the connector ends
have to be protected with wire end sleeves (plus collar).
Please observe the specied clearances between the intrinsically safe
connections of this device and the earthed components and connections of
other devices.
The approval expires if the device is repaired, modied or opened by a
person other than the manufacturer or an expert, unless the device-specic
instruction manual explicitly permits such interventions.
Visible damages of the device’s housing (e. g. black-brown discolouration
due to heat accumulation, perforation or deformation) indicate a serious
error and the device must be turned o immediately.
When using associated apparatus it is required to check the connected
intrinsically safe equipment too. This inspection may only be carried out by
an expert or the manufacturer.
Operation of the devices is only permissible in accordance with the allowed
specications which are printed on the housing and/or listed in the docu-
mentation.
Prior to initial set-up or after every alteration of the interconnection
assembly it must be assured that the relevant regulations, directives and
framework conditions are observed, that operation is error-free and that all
safety regulations are fullled. Mounting and connection of the device may
only be carried out by qualied and trained sta familiar with the relevant
national and international regulations of explosion protection.
The most important data from the EC type examination certicate are listed
on the right side. All valid national and international approvals covering
TURCK devices are obtainable via the Internet (www.turck.com).
Further information on explosion protection is available on request.
7_3f12a.doc Stand: 001 vom 01.08.06
Konformitätserklärung Nr. 3261 M
Declaration of Conformity
Diese Konformitätserklärung entspricht der Europäischen Norm EN 45014 ”Allgemeine Kriterien für Konformitätserklärungen von
Anbietern”. Die Grundlage der Kriterien sind internationale Dokumente, insbesondere ISO/IEC Leitfaden 22, 1982: ”Information on
manufacturer’s declaration of conformity with standards or other technical specifications”.
This “Declaration of Conformity“ complies with the European Standard EN 45014 ”General criteria for a supplier’s declaration of
conformity”. These criteria are based on the relevant international documentation, particularly the ISO/IEC Guide 22, 1982:
”Information on the manufacturer’s declaration of conformity with standards or other technical specifications”.
Wir
/ We
HANS TURCK GMBH & CO KG
WITZLEBENSTR. 7, D - 45472 MÜLHEIM A.D. RUHR
erklären in alleiniger Verantwortung, dass die Produkte
declare under our sole responsibility that the products
Analogsignaltrenner Typ IME-AO-11Ex-Hi/L
auf die sich die Erklärung bezieht, mit den folgenden Normen übereinstimmen
to which this declaration relates are in conformity with the following standards
EN 61326:2006
und wo anwendbar
and where applicable
EN 60079-0:2004 EN 60079-11:2007 EN 61241-11:2006 EN 60079-15:2005
Gemäß den Bestimmungen der Richtlinie
(falls zutreffend)
Following the provisions of Directive (if applicable)
EMV - Richtlinie
/ EMC Directive
2004 / 108 / EG 15. Dez. 2004
Richtlinie ATEX 100a
/ Directive ATEX 100a
94 / 9 / EG 23. März 1994
Weitere Normen
additional standards
Aussteller der EG-Baumusterbescheinigung:
TÜV NORD CERT GmbH
Langemarckstraße 20, 45141 Essen
Kenn-Nr. 0044, Registriernummer: TÜV 08 ATEX 554800 Kennzeichnung II (1) GD
Aussteller der ATEX Prüfbescheinigung:
Kenn-Nr. 0044, Registriernummer: TÜV 08 ATEX 554818 X Kennzeichnung II 3 G
Mülheim, den 11.09.08
(i.V. W. Stoll)
Ort und Datum der Austellung /
Place and date of issue
Name und Unterschrift des Befugten /
Name and signature of authorized person
No............... TÜV 08 ATEX 554800 / TÜV 08 ATEX 554818 X / IECEx TUN 08.0011 X
U0 ....................................................................................................................................... ≤ 13,3 V
I0 ........................................................................................................................................ ≤ 97 mA
P0 ...................................................................................................................................≤ 322 mW
Kenlinie/Characteristic curve .......................................................................................linear
Li/Ci ........................................................................................... vernachlässigbar/negligible
L0/C0
– Ex ia IIC ....................................................................................... 2/0,2 mH / 420/910 nF
– Ex ia IIB .................................................................................. 2/0,2 mH / 2700/5500 nF
– Ex nL IIC ................................................................................... 5/0,5 mH / 510/1200 nF
– Ex nL IIB .................................................................................. 10/1 mH / 2900/5800 nF
Tamb ........................................................................................................................... -25...+70 °C
Irrtümer und Änderungen vorbehalten / Subject to change without notice • © Hans Turck GmbH & Co. KG 2012
HansTurckGmbH&Co.KG • Witzlebenstraße 7 • 45472 Mülheim/Ruhr • Germany • Tel. +49 (0) 208/4952-0 • Fax +49 (0) 208/4952-264 • [email protected] • www.turck.com
*D201249ßß1012*
D201249 1012
IME-AO-11Ex-Hi/L
Internet: www.turck.com →www.turck.de
EG-Baumusterprüfbescheinigung
EC-Type examination certificate
0102
II (1) G [Ex ia] IIC/IIB / II (1) D [Ex iaD]
II 3 G Ex nA [nL] IIC/IIB T4
Other turck Transmitter manuals
