Impostazione Indirizzo
L'indirizzo di fabbrica delle Sirene serie FC410LP è 255, questo deve es-
sere impostato all'indirizzo di loop del dispositivo tramite lo strumento per
la programmazione dei dispositivi indirizzabili FC490ST. L'indirizzo della
sirena può essere programmato prima dell'installazione usando la porta di
programmazione interna (vedere Fig.3).
+Nota: questo dispositivo impegna un solo indirizzo del loop.
Configurazione della serie FC410LP
Nel programma software FireClass Console sono configurati il Tono Sirena
(Modalità Dispositivo), il volume di uscita della sirena (Sensibilità) e la velo-
cità di lampeggio del lampeggiatore (Modalità Dispositivo).
Controllo Guasti
Sia la sirena che il lampeggiatore sono monitorati. Per ulteriori informazioni
sull'applicazione di queste funzioni, fare riferimento alle istruzioni tecniche
della centrale e alle indicazioni fornite con le apparecchiature.
Utilizzo Isolatore
L'isolatore integrato serve come dispositivo di protezione contro i corto cir-
cuiti. Opera isolando il tratto di linea che contiene il corto circuito dai disposi-
tivi sulla linea e dal resto della linea (vedere fig. 4). Il funzionamento ottimale
richiede che la linea sia collegata come un Loop, in modo che una sezione di
linea con un corto circuito tra una coppia di dispositivi isolatori (compresi i di-
spositivi FireClass della serie FC410LP) può essere isolata. Per consentire
l'uso dell'isolatore in un circuito loop, la corrente deve circolare in entrambe
le direzioni (dal Loop IN al Loop OUT o dal Loop OUT al Loop IN). In caso di
un corto circuito, l'isolatore di linea continua ad alimentare i propri dispositivi
FireClass della serie FC410LP Sirena o Sirena-Lampeggiatore, a condizio-
ne che il Loop IN o il Loop OUT rimanga intatto. Quando avviene un corto
circuito, gli isolatori adiacenti isoleranno entrambi i lati del Loop dal dispositi-
vo/cavo difettoso. Il funzionamento dell'interfaccia Loop FireClass denota
che ci sono effettivamente 2 modalità operative per l'isolatore integrato.
1) Quando per primo viene alimentato il Loop, se una sezione della linea
mostra una bassa impedenza (con una resistenza equivalente di <400W),
l'isolatore limiterà l'alimentazione a quella sezione di linea fino a quando il
guasto non verrà eliminato.
2) Se avviene un corto circuito sulla linea quando il Loop è già alimentato,
nella maggior parte dei casi la protezione interna della centrale
commuta prima dell'isolatore di linea. Viene quindi tolta tensione alla
linea da parte della centrale, al ripristino, i dispositivi isolatori isoleranno
la sezione a bassa impedenza della linea.
COLLEGAMENTI
I cavi devono essere selezionati in base alle caratteristiche di progetto ed in
conformità alle specifiche richieste dalle norme applicabili. I cavi devono

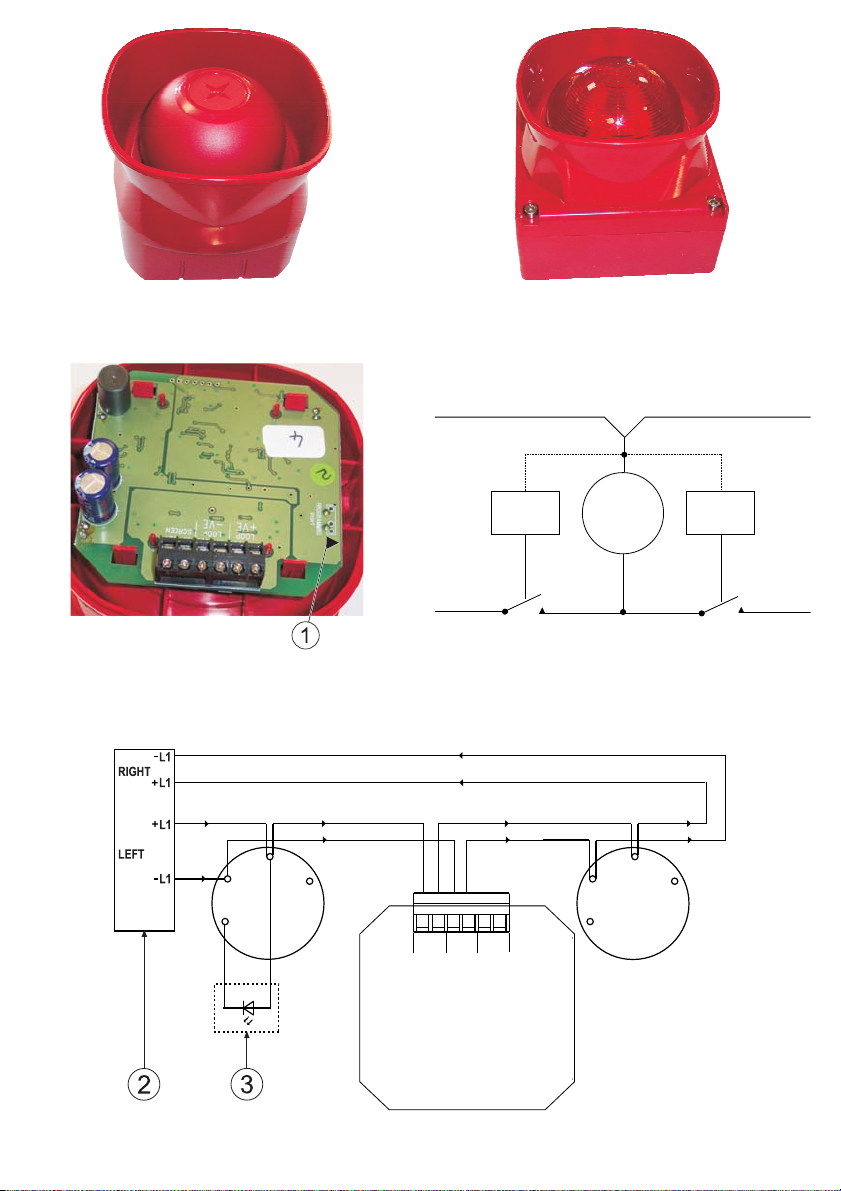

essere collegati come mostrato in figura 5 rispettando la corretta polarità.
La sezione massima del cavo collegabile ad ogni morsetto è di 2,5 mm2.
+La sezione và calcolata in base alle caratteristiche del cavo e del carico.
+Adeguati pressacavi devono essere utilizzati con il dispositivo esterno
per mantenere il grado IP65.
INFORMAZIONI PER GLI ORDINI
FC410LPSYR Sirena (uso interno) – rossa
FC410LPSYW Sirena (uso Interno) – bianca
FC410LPSY Sirena IP65 (uso esterno) – rossa
FC410LPAVR Sirena con Lampeggiatore (uso interno) – rossa
FC410LPAVW Sirena con Lampeggiatore (uso interno) – bianca
FC410LPAV Sirena con Lampeggiatore IP65 (uso esterno) – rossa
INFORMAZIONI SUL RICICLAGGIO
Si consiglia ai clienti di smaltire i dispositivi usati (centrali, rilevatori, sirene, accessori
elettronici, ecc.) nel rispetto dell'ambiente. Metodi potenziali comprendono il riutilizzo
di parti o di prodotti interi e il riciclaggio di prodotti, componenti e/o materiali.
DIRETTIVA RIFIUTI DI APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE (RAEE - WEEE)
Nell'Unione Europea, questa etichetta indica che questo pro-
dotto NON deve essere smaltito insieme ai rifiuti domestici.
Deve essere depositato in un impianto adeguato che sia in
grado di eseguire operazioni di recupero e riciclaggio.
Il costruttore si riserva il diritto di modificare le specifiche tecniche di questo
prodotto senza preavviso.
6 Istruzioni di Installazione Doc. versione 3.0 24 Giugno 2015
Sirene con e senza lampeggiatore alimentate da loop serie FC410LP FireClass
Modalità Nome Descrizione Toni
Dispositivo Modello Frequenza (Hz) Ritmo
1 Olandese Whoop Lento Sweep 500 a 1200 500 Hz aumenta a 1200 Hz sopra i 3,5 s silenzio di 0,5 s, ripetere
2 Sweep Veloce a 7 Hz Sweep 800 a 970 0.1428 s rampa 7 Hz
3 BS Sweep 1 Hz Sweep 800 a 970 1 Hz
4 Tono 2 Alternato 660/880 500 ms per tono
5 Temporale 4 Intermittente 880 500 ms on 500 ms off x 4 seguito da 1,5 s di silenzio
6 Temporale 3 Intermittente 880 500 ms on 500 ms off x 3 seguito da 1,5 s di silenzio
7 Suono a tempo di marcia Intermittente 880 500 ms on 500 ms off
8 Continuo 970 Continuo 970 Costante
9 Continuo 850 Continuo 850 Costante
10 DIN Sweep 1 Hz Sweep 1200 a 500 1200 Hz scende a 500 Hz sopra 1 s, ripetere
11 Banshee LF Buzzer Sweep 800 a 950 120 Hz
12 Banshee Sweep Veloce 3 Hz Sweep 800 a 950 3 Hz
13 Banshee Sweep Veloce 9 Hz Sweep 800 a 950 9 Hz
14 Alternato Alternato 554/440 554 Hz per 100 ms e 440 Hz per 400 ms
15 Yodalarm Alternato 800/1000 250 ms per ogni frequenza
16 Sirena convenzionale Continuo 1450 Costante
Tab. 1 Toni Sirena.
Angolo Continuo 850 Hz OlandeseWhoop Lento 500 Hz a 1200 Hz Sweep Veloce 7 Hz Temporale 3 880 Hz
40 V 20 V 40 V 20 V 40 V 20 V 40 V 20 V
15° 84,0 83,0 85,4 84,4 84,2 83,4 81,2 79,7
45° 93,9 92,5 95,2 94,2 94,3 93,7 92,8 91,0
75° 96,3 95,1 97,7 96,3 97,3 96,0 95,0 94,3
105° 62,2 94,8 97,0 95,8 96,7 95,5 94,4 93,6
135° 93,1 92,1 94,0 93,3 93,9 93,2 92,0 90,9
165° 82,0 81,8 84,9 84,1 84,6 83,8 81,2 80,9
Tab. 2 Prestazioni di funzionamento – Volume Massimo dB(A).
