Tylo Sauna i1915 Corner User manual

Sauna i1915 Corner
2017-04-13
Art.nr 2900 2675

2090 mm
1895 mm 1895 mm
890 mm 890 mm
1 1
77
88
44
2 2
33
W W
GG
G G
DD
55
GG
W W
WW
66
W W
1495 mm 1495 mm
1290 mm 1290 mm
855 mm
855 mm
GG
W W
9 9
10 10
WW
11 11
Det här är två exempel på montering av
rummet. Det är layout 1 som visas i
monteringsanvisningen. Siffrorna visar i
vilken ordning väggarna skall monteras.
Väggarna på layouten är även märkta med
materialet. G= glas, W= Träpanel, D=
Glasdörr.
Shown here are two examples of how to
assemble the room. These assembly and
installation instructions describe the
procedure for assembling Layout 1. The
numbers indicate the order in which the
walls are to be assembled. The layout
diagrams use the following codes to
indicate materials/components: G= glass,
W= wooden panelling, D= glass door.
Dies sind zwei Beispiele für die Montage
der Kabine. Die Montageanleitung bezieht
sich auf Layout 1. Die Ziffern beziehen sich
auf die Reihenfolge, in der die Wände zu
montieren sind. Die Buchstaben
bezeichnen das jeweilige Wandmaterial G=
Glas, W= Holzvertäfelung, D= Glastür.
Voici deux exemples de montage de la
cabine. C'est la configuration 1 qui est
illustrée par les instructions de montage.
Les chiffres indiquent l'ordre de montage
des cloisons. Sur l'illustration, les cloisons
portent également une lettre désignant le
matériau. G = verre, W = panneau de bois,
D = porte vitrée.
Два примера монтажа комнаты. Это
монтажная схема 1, показанная в
инструкции по монтажу. Цифрами
показан порядок монтажа стен. Стенки
на монтажной схеме отмечены вместе с
материалом. стекло, W= деревяннаяG=
панель D= стеклянная дверь.,
Są tu pokazane dwa przykłady aranżacji
kabiny. Poniższa instrukcja montażu i
instalacji opisuje procedurę dla schematu
nr 1. Cyfry wskazują kolejność w jakiej
ścianki mają być montowane. Na
schematach są zastosowane następujące
kody wskazujące materiały/moduły: G=
szyba, W= panel drewniany, D= drzwi
szklane.
Layout 1
Configuration 1
Монтажная схема 1
Układ nr 1
Layout 2
Configuration 2
Монтажная схема 2
Układ nr 2
Min. 100 mm - Vid montering
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
-Мин. 100 мм При монтаже
Min. 0 mm Podczas montażu/instalacji10 -

{
{
*
**
*400x2000 (x3) 4706 2010
**800x2000 (x1) 4706 2014
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
{
{
*
**
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
W
Trä
Wood
Holz
Bois
Дерево
Drewno
Beskrivning av de olika väggtyperna
Description of different types of wall construction
Beschreibung der einzelnen Wandtypen
Description des différents types de cloison
Описание различных типов стенок
Opis różnych modułów ścianek
GGlas
Glass
Glas
Verre
Стекло
Szkło
Upp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
DUpp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Upp
Up
Oben
Haut
Верх
Do góry
Ner
Down
Unten
Bas
Низ
Na dół
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
400x2000 (x3) 4706 2020
567x2000 (x2) 4706 2022
4706 2024
800x2000 (x1)
800x2000 (x1) 4706 2065

x6
1800 1665
x10
x14
M8x25x30mm
x40 x1
x6,5m
x1
x1
Trafo
x16
B8x16mm
Ø 3.3
x1
Ø 8.0
x2
B6x32mm
x1
1m x1
2m x1
x3
35mm
x4
x4
22x10.5x2
M10x65
x24
B6x6.5mm
x25
70mm
x42
2x500mm
x6
x3
1800 0714
B6x16mm
1200 1145
B8x9.5mm
1200 1179
2400 0261
9x6mm
1700 1140
33x21x3mm
0300 1628
x1
Rengörings-
servett
Cleaning tissue
2700 1002
1200 5040
x6
26x29x12.5mm
1700 1144
x1
22x46.5x210mm
4600 2164
4506 0039 2500 2045 4mm
x1
2400 0257
60x21x5mm
x1
25x18x7mm
x1
x2
M6x60mm
1200 0246
230x43x25mm LOGO
230x43x25mm
x1
x1
28x7mm
x1
x4
18x10x4mm
x2 x2
0300 2226
4606 0940
2800 0450
2800 0455
1800 2230
0500 0252
1800 2236
2800 0468
x1
4506 0400
1200 1168
1200 1122
1200 1146
1400 0167
1200 1230
1200 1154
4800 1115
1000 1715
2800 0061
2800 0062
1500 0105 1500 0135
2800 0084
1800 0716
x1
1500 0103
x2
Ø 2.8
x1
B14x19mm
x4
1200 1190

P18
1x1964mm 4607 1466
P14
4x1984mm 4606 0646
P17
1x1986mm 4800 5770
P16
1x1745mm 4800 5776
P15
2x1681mm 4606 0567
2x787mm 4607 0542
4607 0543
4x1128mm
4607 05501x1330mm
2x787mm 4606 0635
2x1128mm 4606 0636
1x1984mm 4606 0638
2x1918mm 4606 0644
P12P10 P11
P13
2x790mm 4800 5735
2x1330mm 4506 0057
1x1735mm 4506 0059
1x1949mm 4506 0055
5x1968mm 4506 0050
2x768mm 4506 0141
1x1170mm 4506 0144
4506 0147
1x1335mm
4506 01491x1735mm
P6 P7
P8
1x1396mm 4506 0262
1x1735mm 4502 1348
P9
1x782.5mm 4506 0072
4506 0074
1x788.5mm
4506 00761x1188.5mm Vent
1x1344mm 4506 0077
1x1744mm 4506 0078
3x1930mm 4506 0060
P1 P2
P5
2x768mm
4506 0191
4506 0235
4506 0190
1x1168mm
4506 0196
4506 0236
4506 0195
P3
2x2048mm
4506 0181
4506 0179
4506 0180
P4
2x2048mm
4506 0216
4506 0217
4506 0215
Profiler
Profiles
Profile
Profilés
Рейки
Profile

ASSISTANT
17mm
Grejer bra att ha
Useful tools, etc.
Praktische Hilfsmittel
Matériel utile
Что может пригодиться
Przydatne narzędzia, itp.

788.5mm
1344mm
782.5mm
1744mm
1P1
1182.5mm
Inluft
Air inlet
Zuluft
Entrée d'air
Подача воздуха
Wlot powietrza
Layout 1
Configuration 1
Монтажная схема 1
Układ nr 1
Layout 2
Configuration 2
Монтажная схема 2
Układ nr 2
OBS!
IMPORTANT!
ACHTUNG!
ATTENTION !
Внимание!
UWAGA!
Montering av golvram
Assembling the floor frame
Montage des Bodenrahmens
Montage du cadre de sol
Монтаж рамы пола
Montaż ramy podłogowej
Skjut in hörnknutarna I
golvramsprofilerna
Push the corner joints into place in
the profiles for the floor frame.
Eck- und T-Verbindungen in die
Bodenrahmenprofile einstecken
Engager les éléments d'angle dans
les profilés du cadre de sol
Задвиньте внутрь угловые связки
в рейки рамы пола
Wcisnąć złącza narożne na
miejsce w profilach ramy
podłogowej.
Inluft
Air inlet
Zuluft
Entrée d'air
Подача воздуха
Wlot powietrza

B8x9.5mm
x8
x14
2
3
M8x25x30mm
Vänd golvramen upp och ned. Banka
in hörnknutarna i golvramsprofilerna
så att de säkert går i botten.
Skruva fast hörnknutarna och sätt dit
ställfötterna. Ställfötterna skruvas i
botten.
Turn the floor frame upside down.
Tap the corner joints carefully into
the floor frame profiles to make sure
that they sit all the way in. Secure
the corner joints with screws and fit
the adjustable feet. Screw the
adjustable feet in as far as they will
go.
Bodenrahmen wenden. Eck- und T-
Verbindungen bis zum Anschlag in
die Bodenrahmenprofile einschlagen.
Verbindungen festschrauben und
Einstellfüße anbringen. Einstellfüße
bis zum Anschlag einschrauben.
Retourner à l'envers le cadre de sol.
Frapper sur les éléments d'angle
pour les faire entrer entièrement
dans les profilés du cadre de sol.
Visser les éléments d'angle et placer
les pieds réglables. Visser à fond les
pieds réglables.
Переверните раму пола верхом
вниз. Вбейте угловые связки в
рейки рамы пола так, чтобы они
хорошо вошли в днище. Закрепите
угловые связки винтами и
установите в них стальные лапки.
Регулируемые лапки ввинчиваются
в днище.
Odwrócić ramę podłogową do góry
nogami. Zamontować złącza
narożne w profilach ramy
podłogowej, delikatnie je wbijając aż
do końca. Przymocować złącza
narożne wkętami i zamocować
regulowane stopki. Wkręcić
regulowane stopki do oporu.
Vänd tillbaka golvramen.
Turn the floor frame over so it is
once again the right way up.
Bodenrahmen wieder wenden.
Retourner à l'endroit le cadre de sol.
Поверните опять раму пола в
правильное положение.
Odwrócić ramę podłogową, aby
ponownie była skierowana
prawidłową stroną do góry.

OK!
?
4
5
min. 2 cm.
min. 2 cm.
Placera golvramen där rummet ska stå.
Kontrollera att ramen ligger plant,
använd vattenpass. OBS! Det är ett
absolut krav att golvramen ligger plant “i
våg” för att slutresultatet ska bli perfekt.
Justera ställfötterna med insexnyckeln.
Det är viktigt att ställfoten hamnar under
ytan där väggarna ska stå.

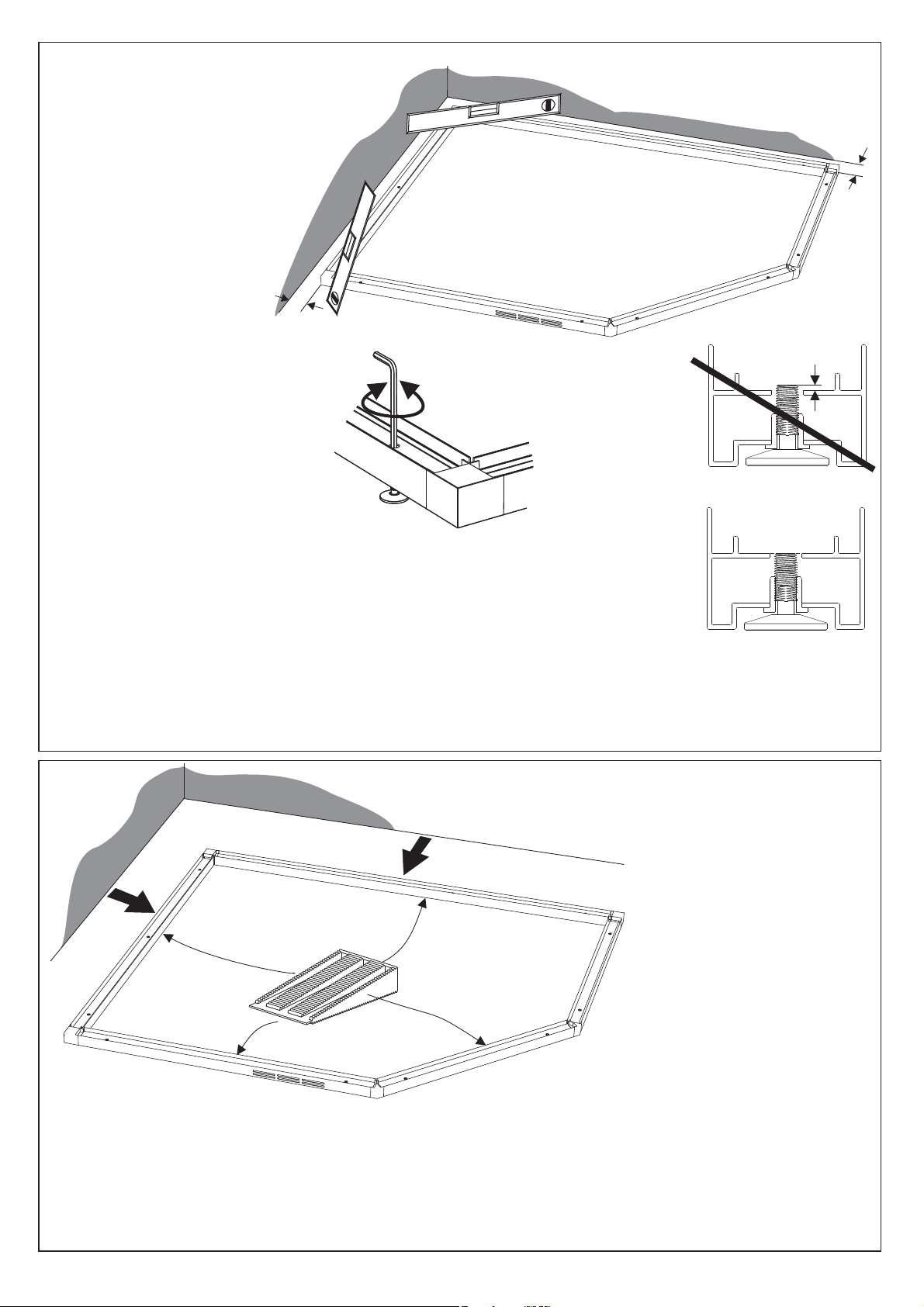

Move the floor frame to the exact
location where the cabinet will stand.
Use a spirit level to make sure that the
floor frame is completely level on the
floor. IMPORTANT! For a perfect end
result, it is essential that the floor frame
is absolutely level. Use the hex key to
adjust the adjustable feet. It is important
that the top of the thread on the
adjustable feet is below the level of the
bottom edge of the walls. (See the
drawings.)
Bodenrahmen an der gewünschten
Stelle positionieren. Auf ebene Lage
des Rahmens achten, Wasserwaage
verwenden. ACHTUNG! Damit ein
perfektes Endergebnis gewährleistet ist,
muss der Bodenrahmen unbedingt
waagerecht liegen. Einstellfüße mit
Innensechskantschlüssel einstellen. Die
Einstellfüße dürfen nicht über die
Auflagefläche für die Wände
hinausragen (siehe Abb.).
Placer le cadre de sol à l'emplacement
choisi pour la cabine. Vérifier que le
cadre est posé à plat, utiliser un niveau
à bulle. ATTENTION ! Il est absolument
indispensable que le cadre de sol soit
bien horizontal pour que le résultat final
soit parfait. Ajuster les pieds réglables à
l'aide d'une clé six pans creux. Il est
important que le pied réglable soit placé
comme indiqué par la figure.
Установите раму пола там, где будет
расположена комната. Проверьте,
чтобы рама лежала плоско,
пользуйтесь нивелиром. Внимание!
Для достижения оптимального
результата, рама пола должна
лежать полностью горизонтально.
Отрегулируйте регулируемые лапки
шестигранником. Важно, чтобы
регулируемые лапки опустились под
поверхности, на которых будут
стоять стенки.
Umieścić ramę podłogową w miejscu,
gdzie kabina ma być finalnie
zamontowana. Użyć poziomicy do
dokładnego wypoziomowania ramy
podłogowej względem podłogi.
WAŻNE! W celu prawidłowego
zamontowania kabiny ważne jest, aby
rama podłogowa była dokładnie
wypoziomowana. Do wyregulowania
regulowanych stopek użyć klucza
imbusowego. Bardzo ważne jest, aby
gorna część gwintu na regulowanej
stopce była poniżej poziomu dolnej
krawędzi ścianek (patrz rysunki).
Flytta ut golvramen om den står nära en
vägg för att lätt kunna montera väggarna.
Om golvramen inte är plan när den flyttats,
lägg under kilar på de ställen som behöver.
For easier assembly, pull the floor frame out
into the room if it is close to a wall. If this
results in the floor frame no longer being
level, use wedges where needed to level it
up.
Den Bodenrahmen gegebenenfalls von der
Wand abrücken, um die Montage der Wände
zu erleichtern. Bei eventuell auftretenden
Unebenheiten Keile unterlegen.
Si le cadre de sol est proche d'un mur, le
déplacer afin de pouvoir monter les cloisons.
Si le cadre de sol n'est plus d'aplomb après
avoir été déplacé, poser des cales aux
endroits où c'est nécessaire.
Выдвиньте раму пола, если она стоит
рядом со стенкой, чтобы было легче
монтировать стенки. Если рама пола не
расположена горизонтально при
перемещении, подложите клинья там, где
это необходимо.
W celu łatwiejszego montażu można ramę
podłogową przesunąć na środek
pomieszczenia. Jeśli po przesunięciu rama
podłogowa nie jest w poziomie należy użyć
klinów do wypoziomowania jej na czas
montażu.

x4
1
3
42
B6x16mm
P2
6
400x2000
1
W
Skruva alltid dit den översta skruven först, sedan
den nedersta och till sist de båda skruvarna I
mitten.
Always start with the top screw, then the bottom
screw and finally the two middle screws.
Zuerst die obere Schraube, dann die untere und
abschließend die beiden mittleren Schrauben
anbringen.
Toujours commencer à visser la vis du haut, puis
celle du bas, et enfin les deux vis du milieu.
Начинайте ввинчивать всегда с первого винта,
потом ввинтите нижний винтивконцеоба
винта посредине.
Przykręcanie należy zawsze zaczynać od śrub
górnych, następnie dolne, a na końcu śruby
środkowe.
Upp
Up
Oben
Haut
Верх
Do góry
Upp
Up
Oben
Haut
Верх
Do góry
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
OBS! Det är viktigt att hörnprofilen ligger dikt an mot väggen. Tryck
profilen mot väggen när den skruvas I.
IMPORTANT! Make sure the corner profile fits perfectly flush against
the wall. Press the profile against the wall while screwing it into place.
ACHTUNG! Die Eck- und T-Verbindungen müssen dicht an der Wand
anliegen. Das Profil beim Festschrauben an der Wand andrücken.
ATTENTION ! Il est important que le profilé d'angle soit bien plaqué
contre la cloison. Pendant l'assemblage, presser le profilé contre la
cloison.
Внимание! Важно, чтобы угловые рейки плотно прилегали к стенке.
Прижимайте рейку к стенке, когда будете её привинчивать.
WAŻNE! Należy upewnić się czy profile narożne są idealnie
dopasowane do elementu ścianki. Podczas dokręcania profil należy
docisnąć do ścianki.
Kant i kant
Flush fit
Kantenbündig
Bord à bord
Край к краю.
Wyrównać
Ner
Down
Unten
Bas
Низ
Na dół
Upp/insida
Up/inside
Oben/innen
Haut/intérieur
Верх внутренняя/
сторона
Do góry Wewnątrz/
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

7
1
4
3
2
x4
B6x16mm
8
1
W
800x2000
2W
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Tryck ihop väggarna när de
skruvas samman.
Push the walls together while
they are being screwed together.
Wände beim
Zusammenschrauben
zusammendrücken.
Pour visser les cloisons, les
maintenir fermement
assemblées.
Прижимайте стенки одну к
другой, когда будете соединять
их винтами.
Podczas skręcania ścianek
należy je ze sobą trzymać
dokładnie połączone.
OBS! Det är viktigt att väggarna är i jämnhöjd I hörnen.
IMPORTANT! The walls must be perfectly level where they meet
at the corners.
ACHTUNG! Die Wände müssen an den Ecken auf gleicher Höhe
liegen.
ATTENTION ! Il est important que les cloisons soient au même
niveau dans les angles.
Внимание! Важно, чтобы стенки были на одинаковой высоте в
углу.
WAŻNE! Ścianki w narożniku musza być dokładnie na tym
samym poziomie.

x1
33x21x3mm
9W
3
400x2000
Styrning
Locking plate
Sicherungsscheibe
Rondelle de blocage
Направление
Płytka blokująca
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz

x4
10
70mm
W
3
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

11
x4 1
3
42
B6x16mm P2
567x2000
W
4
OBS!
IMPORTANT!
ACHTUNG!
ATTENTION !
Внимание!
UWAGA!
Upp
Up
Oben
Haut
Верх
Do góry
Upp
Up
Oben
Haut
Верх
Do góry
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Kant i kant
Flush fit
Kantenbündig
Bord à bord
Край к краю.
Wyrównać
Upp/insida
Up/inside
Oben/innen
Haut/intérieur
Верх внутренняя/
сторона
Do góry Wewnątrz/
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Ner
Down
Unten
Bas
Низ
Na dół
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

x1
33x21x3mm
12 W
4
Styrning
Locking plate
Sicherungsscheibe
Rondelle de blocage
Направление
Płytka blokująca
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz

x4
70mm
13 W
4
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

x4
B6x16mm
1
4
3
2
400x2000
14 5
G
OBS! Det är viktigt att väggarna är i jämnhöjd I hörnen.
IMPORTANT! The walls must be perfectly level where they meet
at the corners.
ACHTUNG! Die Wände müssen an den Ecken auf gleicher Höhe
liegen.
ATTENTION ! Il est important que les cloisons soient au même
niveau dans les angles.
Внимание! Важно, чтобы стенки были на одинаковой высоте в
углу.
WAŻNE! Ścianki w narożniku musza być dokładnie na tym
samym poziomie.
Tryck ihop väggarna när de
skruvas samman.
Push the walls together while
they are being screwed together.
Wände beim
Zusammenschrauben
zusammendrücken.
Pour visser les cloisons, les
maintenir fermement
assemblées.
Прижимайте стенки одну к
другой, когда будете соединять
их винтами.
Podczas skręcania ścianek
należy je ze sobą trzymać
dokładnie połączone.
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Glas
Glass
Glas
Verre
Стекло
Szkło
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka

x1
33x21x3mm
15
6
G
Styrning
Locking plate
Sicherungsscheibe
Rondelle de blocage
Направление
Płytka blokująca
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Glas
Glass
Glas
Verre
Стекло
Szkło
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka
Packning
Packing
Dichtung
Joint
Прокладка
Uszczelka

x4
70mm
16
6
G
Insida
Inside
Innenseite
Intérieur
Внутр.
Wewnątrz
Utsida
Outside
Außenseite
Extérieur
Наруж.
Na zewnątrz

17 Dörren levereras högerhängd. För att göra om
dörren till vänsterhängd gör enligt bilderna på
följande två sidor. Ska dörren vara högerhängd gå
direkt till bild .19
The door is supplied with hinges on the right-hand
side. To move the hinges to the left-hand side,
follow the pictograph instructions on the next two
pages. If you are fitting a door with hinges on the
right-hand side, go directly to figure .19
Tür bei Lieferung mit Rechtsanschlag. Für Umbau
der Tür auf Linksanschlag siehe Abbildungen auf
den nachfolgenden Seiten. Wird Rechtsanschlag
gewünscht, weiter mit Abb. .19
12
A
C
C
3
C
Ø 2.8
4
5
La porte est livrée suspendue à droite. Pour modifier la porte et la
rendre suspendue à gauche, procéder comme indiqué sur les
images des deux pages suivantes. Si la porte doit être suspendue
à droite, passer directement à l'image 19.
Дверь поставляется с петлями с правой стороны. Чтобы
дверь открывалась на петлях с левой стороны, выполните
действия на следующих двух страницах. Если дверь
открывается на петлях с правой стороны, перейдите к
иллюстрации .19
Drzwi dostarczane są z zawiasami z prawej strony. Aby
przesunąć zawiasy na lewą stroną należy postępować zgodnie z
rysunkami na następnej stronie. Jeśli montowane są drzwi z
zawiasami z prawej strony to należy przejść do rysunku .19
