Tylo Tylosand T-870 Operation manual

Tylösand T-870 2021-12-03
SVENSKA
INSTALLATION-/BRUKSANVISNING
ENGLISH
INSTALLATION/USER GUIDE
DEUTSCH
INSTALLATIONS-/BEDIENUNGSANLEITUNG
FRANÇAIS
INSTALLATION/MODE D’EMPLOI
РУССКИЙ
РУКОВОДСТВО ПО УСТАНОВКЕ/ЭКСПЛУАТАЦИИ
NEDERLANDS
INSTALLATIE-/GEBRUIKERSHANDLEIDING
POLSKI
INSTRUKCJA INSTALACJI/OBSŁUGI

INNEHÅLL
Försiktighetsåtgärder före användning....................................................................1
Information före montering: ......................................................................................1
Elektriska krav:...........................................................................................................1
Monteringsanvisningar för bastu..............................................................................1
Elektriska anslutningar under bänken .....................................................................4
Elektriska anslutningar i taket...................................................................................7
Använda den infraröda bastun: ................................................................................8
Tips för felsökning: ....................................................................................................9
Kopplingsschema: .....................................................................................................9

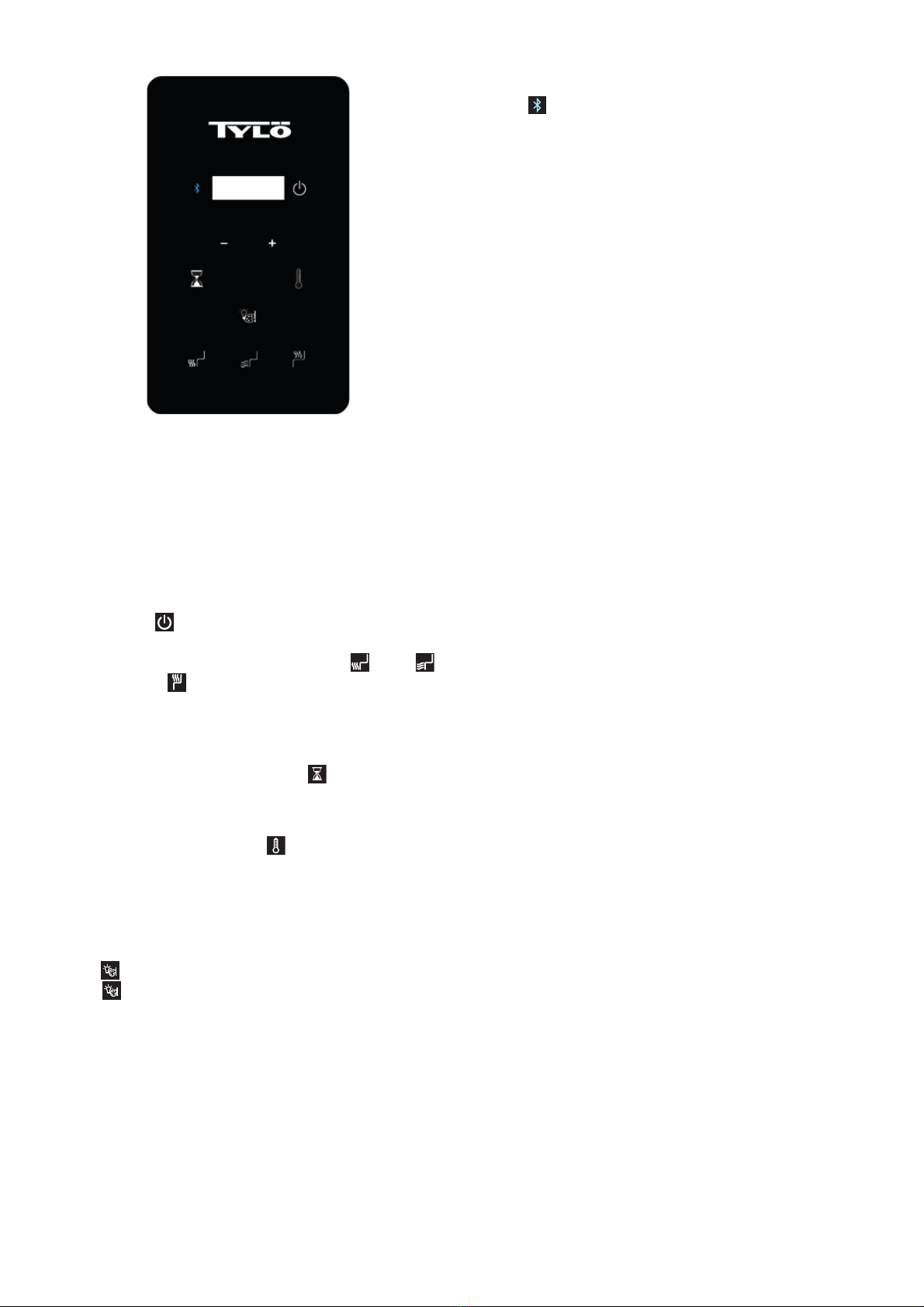

Handhavande av IR2 Control: .................................................................................10
Instruktioner för belysningen..................................................................................10
Handhavande av ljud................................................................................................10

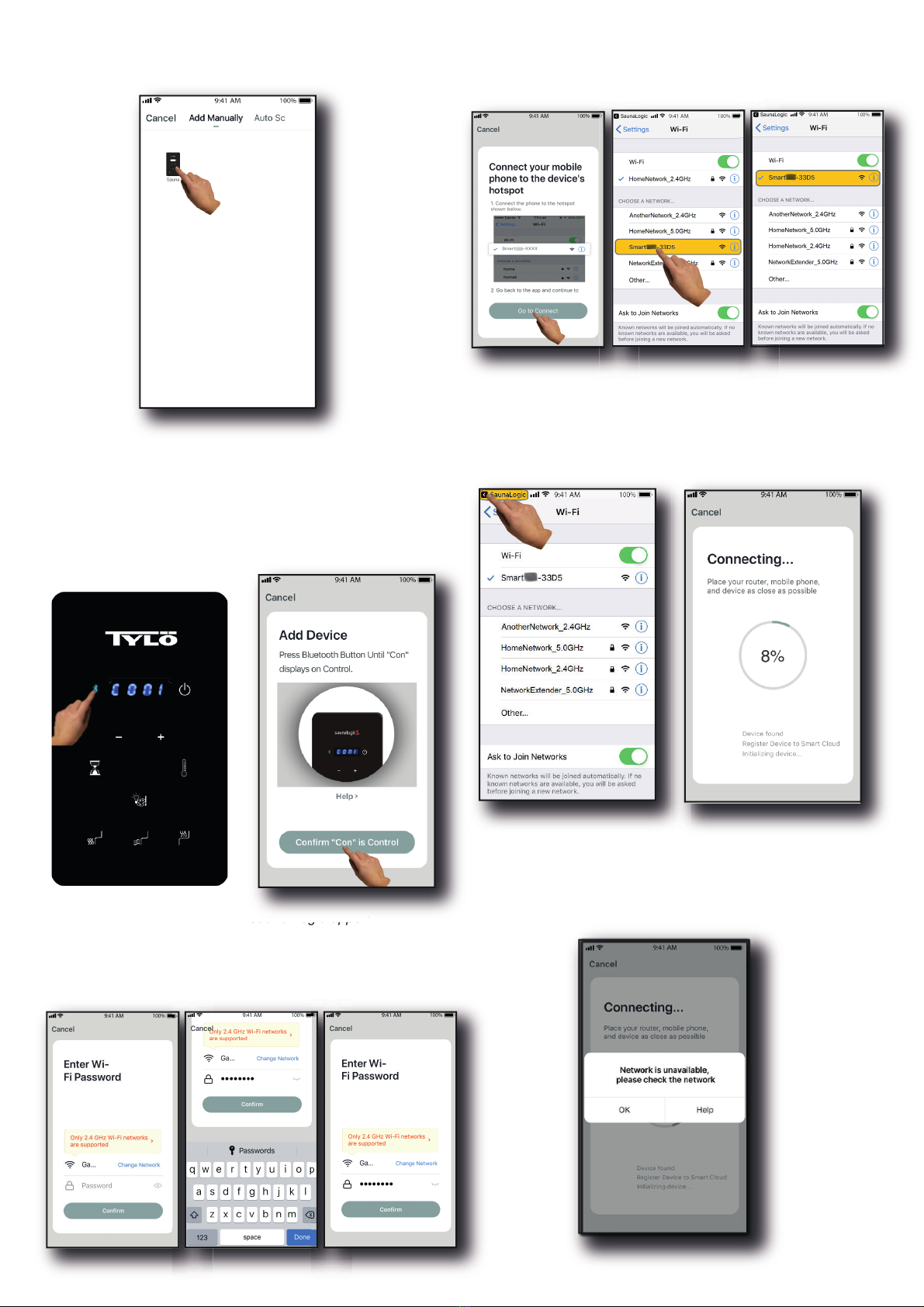

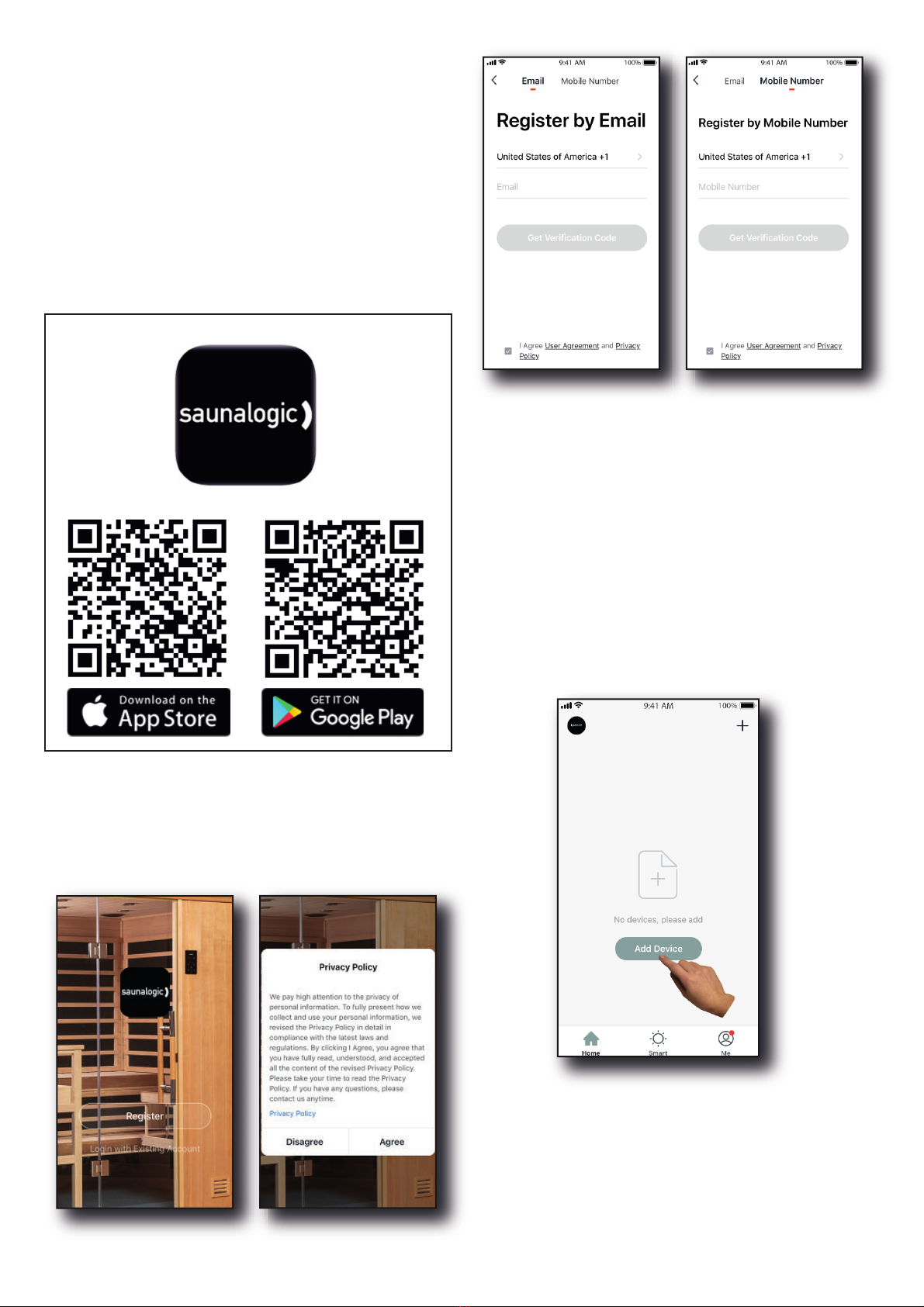

Snabbstartsguide för SaunaLogic appen ..............................................................11
Svenska
Tylösand T-870 - Infraröd bastu för 3 personer
Denna bruksanvisning bör sparas!
Vid eventuella problem, kontakta inköpsstället.
© Eftertryck, helt eller delvis, är förbjudet utan Tylös skriftliga tillstånd. Rätt
till ändringar i material, konstruktion och design förbehålls.

1
Monteringsanvisningar för bastu
Golvpanel (låda nr 1):
• Placera golvpanelen på en plan yta cirka 8–15 cm från väg-
gen och inte mer än 150 cm från ett reserverat vägguttag för
230 volt växelström/10 A.
• Placera golvpanelen så att keramikplattorna/IR-golvvärmarna
är framtill i rummet.
Obs! Ställ taket, bänkens framsida och bänken åt sidan tills
de ska användas.
Obs! Placera elkabeln på golvet intill golvdelen. Se till att alla
ledningar och anslutningar på bastuns golv inte är i vägen.
Försiktighetsåtgärder före användning
Obs! Rummet måste installeras på en plan och jämn yta.
• Korrekt elektrisk jordning krävs
• Elektriska anslutningar tillåts inte i rummet
• Häll inte vatten på något värmeelement
• Montera inget lås eller fäste på dörren
• Blockera inte ventilationsöppningarna
• Barn måste alltid hållas under uppsikt i bastun
Elektrisk varning – Anslut inte rummets elkabel till ett eluttag
förrän monteringen av rummet har slutförts!
a. Varning (mänskliga begränsningar):
Långvarig vistelse i höga temperaturer kan leda till hypertermi
(kroppstemperaturen ligger flera grader över 37 ˚C)
Symptom på hypertermi omfattar: yrsel, slöhet, trötthet och svim-
ning.
Hypertermi kan orsaka:
• Fosterskador hos gravida kvinnor
• Fysisk oförmåga att lämna rummet
• Medvetslöshet
Obs! Användning av alkohol eller droger ökar risken för farlig
hypertermi
Om du har hälsoproblem eller sjukdomar ska du kontakta läkare
innan du använder bastun. Sluta använda bastun om du känner
oro, darrningar, huvudvärk, sjukdomskänsla eller illamående.
b. Varning (brandfara):
Använd inte basturummet för att torka kläder, badkläder osv.
Häng inte handdukar eller andra föremål på värmegallret
Använd aldrig basturummet om det har en skadad sladd eller
kontakt
Information före montering:
a. Två (2) vuxna krävs för att montera och installera rummet.
b. Verktyg för montering: Stjärnskruvmejsel
c. Lådorna är märkta i den ordning rummet ska monteras
d. Obs! Delen med det främre glaset är tung och ömtålig.
Låda nr 1: Golv, tak, bänkens framkant, bänk, handbok och dörr-
handtagssats
Låda nr 2: Vänster och höger vägg
Låda nr 3: Främre och bakre vägg
Elektriska krav:
IR-basturummet har utformats för en kretsbrytare med 230 volt
växelström/10 A!
En krets på 230 volt växelström (reserverad) rekommenderas för
att undvika att kretsbrytaren löser ut i onödan.
Anteckna modell- och serienumren om du skulle behöva kontakta
återförsäljaren eller teknisk support.
Serienummer_____________________________________
Modellnummer____________________________________
Återförsäljarens namn______________________________
Obs! Koppla INTE in basturummets elkabel för 230 VAC i
vägguttaget än!
Höger bakre vägg (låda nr 3):
• Placera den bakre högra väggpanelen i den bakre skåran på
golvpanelen.
• Den bakre högra väggpanelen måste hållas på plats tills den
bakre vänstra väggpanelen har satts dit.

2
Vänster bakre vägg (låda nr 3):
• Placera den bakre vänstra väggdelen i den vänstra skåran på
golvpanelen.
• Fäst den bakre vänstra väggen i den bakre högra väggen
genom att lyfta upp den vänstra väggen så att den kan haka i
hörnfästena.
Vänster och höger främre trävägg (låda nr 2):
• Placera den främre vänstra väggdelen i den vänstra skåran
på golvpanelen.
• Fäst den bakre vänstra väggen i den främre vänstra väggen
genom att lyfta upp den främre vänstra väggen så att den
kan haka i hörnfästena.
• Placera den främre högra väggdelen i den högra skåran på
golvpanelen.
• Fäst den bakre högra väggen i den främre högra väggen
genom att lyfta upp den främre högra väggen så att den kan
haka i hörnfästena.
Obs! När väggpanelerna sitter ordentligt på plats är hörnen
plana och jämna längst upp.

3
Bänkens framsida:
• Sätt in bänkens vänstra framsida i spåren på höger bakre
vägg och vänster främre väggpanel.
• Skjut ned bänkens framsida ända mot golvet. Se till att inga
ledningar kommer i kläm under framsidan.
• Sätt in bänkens högra framsida i mellan bänkens vänstra
framsida och höger främre vägg.
Bänksits (låda nr 1):
• Skjut in den långa bänksitsen mot den bakre väggen med
elkopplingsdosan vänd mot dig.
• Luta bänken mot den bakre väggen så att den står upp.

4
Elektriska anslutningar (under bänken – höger sida):
• Anslut ledning nr 4 från distributionsplattan till nr 4 från den
bakre väggens kabelnät.
• Anslut ledning nr 5 från distributionsplattan till nr 5 från den
bakre väggens kabelnät.
• Anslut ledning nr 6 från den bakre väggens kabelnät till distri-
butionsplattans ledning nr 6.
• Anslut ledning R1 från distributionsplattan till R1 från den
högra väggens kopplingsdosa.
Elektriska anslutningar under bänken
Elektriska anslutningar (under bänken – vänster sida):
• Anslut ledning L1 från distributionsplattan till L1 från den
främre vänstra väggpanelen.
• Anslut ledning B1 från distributionsplattan till B1 från den
bakre vänstra väggpanelen.
• Anslut ledning nr 6 från distributionsplattan till nr 6 från bän-
kens framsida.
• Anslut ledning S2 från distributionsplattan till S2 från bänksit-
sen.
• Anslut ledning S4 från distributionsplattan till S4 från bänkens
framsida.
Bänksits (vänster sida):
• Montera den vänstra bänksitsen genom att passa in bänkens
bakkant under värmeskyddet. Skjut bänksitsen ända ned mot
den bakre vänstra väggen.
• Bänksitsen bör ligga helt an från fram- till bakkant. Det kan
vara nödvändigt att använda öppningarna på bänkens framsi-
da för att trycka framåt eller bakåt på framsidan så att bänken
hamnar på plats.
• Anslut ledning S3 från distributionsplattan till S3 från bänkens
framsida.
• Anslut ledning S1 från distributionsplattan till S1 från bänksit-
sen.
• Anslut ledning nr 6 från distributionsplattan till nr 6 på bänk-
sitsen.
• Leta reda på strömbrytaren på huvudstyrdosan och se till att
brytaren är på.

5
Bänksits (höger sida):
• Montera den högra bänksitsen genom att passa in bänkens
bakkant under värmeskyddet. Skjut bänksitsen ända ned mot
den bakre högra väggen.
• Bänksitsen bör ligga helt an från fram- till bakkant. Det kan
vara nödvändigt att använda öppningarna på bänkens framsi-
da för att trycka framåt eller bakåt på framsidan så att bänken
hamnar på plats.
Vänster och höger glaspanel (låda nr 2):
• Placera den främre vänstra glaspanelen i skåran på golvpa-
nelen och tillhörande vänster skåra i väggpanelen.
• Placera den främre högra glaspanelen i skåran på golvpane-
len och tillhörande höger skåra i väggpanelen.

6
Främre glasvägg (låda nr 2):
• Placera den högra framsidan/dörrpanelen i skåran på golv-
panelen.
Obs! Släpp inte glaspanelen, den måste hållas på plats.
• Stötta den främre glasväggen ordentligt, med en person på
vardera sida.
• Sänk ned takpanelen på vägg- och glaspanelerna.
• Glaspanelerna måste passa in i skåran på takpanelen.
Tak (låda nr 1):
• Taket kan nu läggas på plats.
• När takpanelen har passats in direkt ovanför väggpanelerna
sätter du in kabelnäten från väggpanelerna i hålen i takpane-
len.
Obs! Placera snabbkopplingarna ovanpå vänster och höger
väggpanel på det sätt som visas ovan.

7
• Se till att taket är ordentligt inpassat och att det är plant och
jämnt. Se till att inga kablar hamnar i kläm under takpanelen.
• Vrid takets träsnabbkopplingar så att taket låses på plats.
Elektriska anslutningar i taket
Elektriska anslutningar (inuti takpanelen, framtill höger sida):
• Öppna alla luckor på taket för att hitta nödvändiga elektriska
kontakter.
• Ta fram kontakterna och anslut dem enligt märkningen på
kabelnätet.
• Anslut ledning nr 4 från kabelnätet på den bakre väggen till
takets ledning nr 4.
• Anslut ledning nr 5 från kabelnätet på den bakre väggen till
takets ledning nr 5.
• Anslut ledning nr 6 från kabelnätet på den bakre väggen till
takets ledning nr 6.
• Anslut ledning nr 7 från höger vägg till takets ledning nr 7.
Elektriska anslutningar (inuti takpanelen, baktill vänster sida):
• Nära pekskärmens kabelnät i taket ansluter du ledning nr 3
för vänster vägg till takets ledning nr 3.
• Anslut ledning nr 7 för vänster vägg till takets ledning nr 7.
• Anslut ledning F för vänster vägg till takets ledning F.
• Anslut ledning E för vänster vägg till takets ledning E.
Basturum 230 volt växelström elkabel:
• Anslut basturummets elkabel till vägguttaget för 10 A.
Obs! Det är viktigt att bastun kopplas in i ett reserverat elut-
tag med lämplig klassificering. Om bastun kopplas in på en
delad krets kan det leda till sämre prestanda, att kretsbryta-
ren löser ut eller överhettning av kretsen.

8

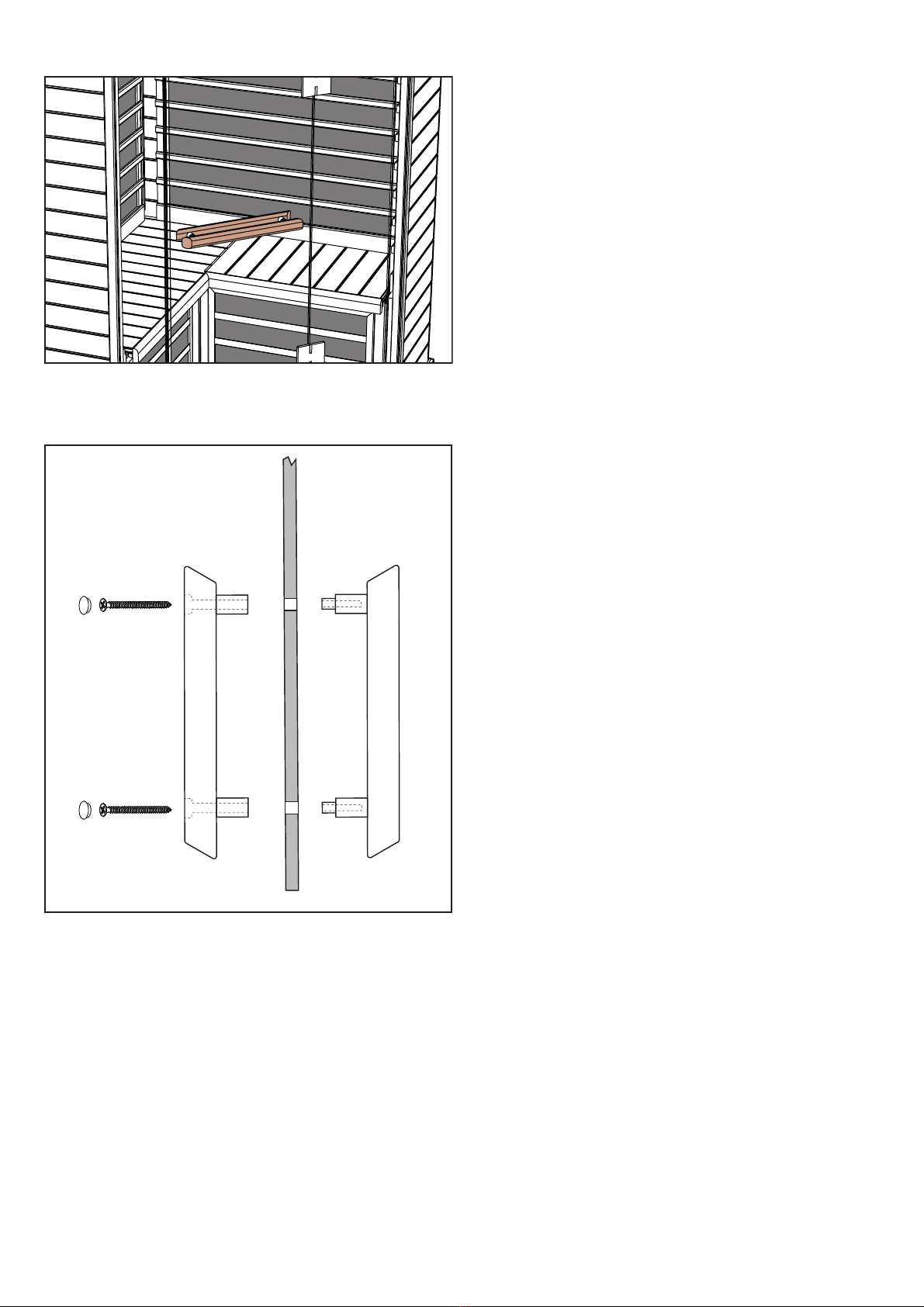

Dörrhandtag: Använda den infraröda bastun:
Undvik att äta stora måltider och dricka större mängder alkohol
innan bastun används.
Rök inte, drick inte alkohol och motionera aldrig i bastun.
Om du går på mediciner eller är under läkarvård bör du rådfrå-
ga läkare innan du använder bastun. Se varningsskyltarna om
bastuanvändning som finns inuti bastun.
Innan du börjar basta, helst innan du använder bastun, är det bra
att duscha varmt utan att torka dig.
OBS! Undvik att sitta i bastun med våta badkläder, använd en torr
handduk för att skydda sitsen mot väta.
Kläder är valfritt. Om kläder används bör de ha lös passform. Du
kan välja att sitta eller ligga på en ren och mjuk handduk.
Ställ in önskad tid och temperatur.
Bastun avger rätt våglängd för att absorberas av kroppen inom
10–15 minuters användning. Det är inte nödvändigt att vänta tills
bastun har uppnått maximal temperatur, eftersom absorberingen
av våglängden är densamma oavsett om bastun håller på att
värmas upp eller har nått den inställda temperaturen.
Sätt dig i bastun och koppla av, lyssna gärna på musik. Se ovan-
stående anvisningar för färgterapisystemet.
Sitt eller ligg på bänken. Stäng dörren och öppna den inre takven-
tilen så att frisk luft kan cirkulera.
Stanna kvar i bastun tillräckligt länge för att du ska bli varm och
börja svettas lätt. Detta sker normalt inom 10–15 minuter. Detta
varierar mellan olika personer och vad de finner behagligt. Sitt
inte för länge i bastun!
Drick gott om kallt vatten eller en uppfriskande hälsosam dryck
när du använder bastun.
Gå ut ur bastun och svalka dig. Duscha eller bada, om möjligt, för
att kyla av dig och rengöra huden.
Det tar ungefär lika lång tid att bli sval som du tillbringade i bas-
tun.
Gå in i bastun igen för ytterligare en sittning på 10–15 minuter.
Fortsätt denna process med att växla mellan att använda bastun
och svalka dig i 3 till 4 omgångar.
Tiden i bastun och tiden för avsvalkning varierar och beror på
personen.
Efter den sista sittningen i bastun stänger du av bastun när du
lämnar den, om timern fortfarande är igång.
Öppna dörren och rengör bastuns väggar, bänken och golvet med
en fuktig, ren och mjuk trasa.
Ta till sist en dusch eller ett bad för att svalka dig. Koppla av
med den särskilda känslan efter ett bastubad och ät gärna något
hälsosamt tillsammans med en kall dryck.
Underhåll/allmän rengöring
Tips:
ANVÄND INTE: Alkohol eller starka rengöringsmedel
Obs! En del kemikalier kan skada den blanka ytan och träytorna.
• Insida: Svett och smuts kan absorberas av träet och regel-
bunden rengöring är därför nödvändig. Det räcker vanligtvis
att skrubba bänkar, ryggstöd, golvbrädor och väggar med en
styv borste och ett milt rengöringsmedel. Försiktig slipning är
ett annat alternativ för att rengöra ytorna på insidan.
• Utsida: Använd en fuktig trasa med milt rengöringsmedel
blandat med varmt vatten.
Insida Utsida

9
Kopplingsschema:
Tips för felsökning:
a. Pekskärmens lampor lyser inte:
• Kontrollera den elektriska anslutningen mellan taket och
baksidan samt taket och den främre väggen.
• Se till att elkabeln sitter ordentligt i eluttaget och den reserve-
rade kretsbrytaren.
• Se till att huvudkretsbrytaren (i huset) inte har lösts ut (det
finns ström i eluttaget).
• Se till att bastuns huvudkretsbrytare (under bänken) inte har
lösts ut och att den är PÅ.
b. Rummet blir inte varmt:
• Se till att elkabeln är ansluten till eluttaget.
• Se till att huvudkretsbrytaren (i huset) inte har lösts ut (det
finns ström i eluttaget).
• Se till att bastuns huvudkretsbrytare (under bänken) inte har
lösts ut och att den är PÅ.
• Se till att den önskade temperaturen i rummet är högre än
den faktiska rumstemperaturen (kontrollenheten kräver
värme).
• Se till att det inte är någon tid inställd i fördröjningstimern om
du inte vill fördröja starten.
c. Dörren ligger an eller fastnar:
• Se till att bastun har monterats korrekt, så att alla väggar och
taket har hakat i varandra.
• Se till att golvet är plant genom att använda ett vattenpass
på bastuns tak. Det kan vara nödvändigt att använda ett
litet dörr- eller fönstermellanlägg för att justera nivån under
golvet.

10
Handhavande av IR2 Control:
Instruktioner för handhavande
Temperaturens standardinställning är förinställd på 65 °C, tiden
är angiven till 60 minuter. Dessa inställningar kan justeras enligt
nedan. Alla ändringar blir ihågkomna av rummet inför nästa gång
du bastar. Om rummet utsätts för tillfälligt strömavbrott återgår
inställningarna till fabriksvärdena.
STARTA IR2
Tryck en gång på startikonen.
Standardinställningen innebär att alla värmare är aktiva. Du kan
sätta igång/stänga av värmarna genom att trycka (golv),
(framsida) och/eller (bänk). Väggvärmarna är alltid på när
startknappen aktiveras.
STÄLLA IN TIDEN OCH TEMPERATUREN
För att ange tidslängden i bastun, tryck på ikonen och sedan
“”+” eller ”-” ikonerna för att öka eller minska den angivna tiden.
Maximal tid är 60 minuter.
För att ange temperaturen, tryck på och sedan ikonerna ”+”
eller ”-” för att öka eller minska den angivna temperaturen. Den
lägsta temperaturen är 25 °C och den högsta temperaturen är 65
°C.
Instruktioner för belysningen
Tryck på ikonen för att bläddra igenom belysningsalternativen.
Håll inne ikonen i 3 sekunder för att stänga av belysningen.
Belysningen stängs av automatiskt tio sekunder efter att bastuba-
det är slut.
- Färgföljd – vit – röd – grön – blå – gul – aqua – lila – färgrotation
– av
Välj önskad färg och ställ sedan in ljusheten. Ljusheten visas i tre
sekunder. Tryck på ikonerna “+” eller “-“ för att öka eller minska
belysningsinställningen. Inställningsalternativen är 25, 50, 75 och
100 procents ljuseffekt.
Handhavande av ljud
Ljud på:
Tryck på ikonen för att sätta igång eller stänga av Bluetooth
systemet.
Obs! Kontrollen behöver inte vara aktiv för att ljudsystemet ska
fungera.
Parkoppling
• Se din mobila enhet för information om hur du parkopplar.
• Rummets enhetsnamn är TyloHelo Audio
Handhavande
• Alla funktioner styrs av den mobila enheten
• Volymen styrs av den mobila enheten

11
Snabbstartsguide för SaunaLogic appen
Så parkopplar du IR2 Control med SaunaLogic appen:
Med SaunaLogic appen kan du bekvämt sätta igång/stänga av
din bastu, ställa in temperaturen, aktivera Bluetooth, justera be-
lysningen och mer från din smartphone eller surfplatta. Följ de här
stegen för att parkoppla din IR2 Control till SaunaLogic appen.
OBSERVERA: BASTUVÄRMAREN OCH IR2 CONTROL MÅS-
TE VARA INSTALLERADE OCH IGÅNG FÖRE PARKOPPLING
MED SAUNALOGIC-APPEN.
1. Ladda ner SaunaLogic appen och installera den på din
smartphone eller surfplatta genom att skanna QR koden ned-
an eller söka på ”SaunaLogic” i relevant appbutik.
2. Registrera ett nytt konto: När du startar SaunaLogic appen
första gången får du välja att registrera dig eller logga in på
ett befintligt konto. Du behöver välja Registrera och följa
anvisningarna för att fullfölja registreringen. En giltig e post-
adress eller ett giltigt mobilnummer krävs för att registrerings-
processen ska kunna utföras.
3. Logga in på ditt konto: När du fullföljt registreringen kan du
logga in med uppgifterna du angav tidigare.
OBSERVERA: INNAN DU GÅR VIDARE TILL NÄSTA STEG
(Lägga till enhet) MÅSTE DU SÄKERSTÄLLA ATT TELEFO-
NEN ELLER SURFPLATTAN DU TÄNKER ANVÄNDA FÖR
ATT PARKOPPLA IR2 CONTROL OCH SAUNALOGIC APPEN
ÄR ANSLUTEN TILL ETT WIFI NÄTVERK SOM ÄR KONFIGU-
RERAT FÖR 2,4GHz OCH TILLHANDAHÅLLER EN STARK
SIGNAL DÄR IR2 CONTROL BEFINNER SIG.
4. Lägga till enhet: När du är på SaunaLogic appens hemskärm,
tryck på ”Lägg till enhet” eller plustecknet (+) längst upp till
höger för att lägga till en enhet.

12
5. Välj bastu: På skärmen ”Lägg till manuellt” i SaunaLogic
appen, tryck på ikonen med namnet ”Bastu”.
6. Sätt SaunaLogic 2-kontrollen i parkopplingsläge genom att
trycka på Bluetooth-knappen till ”con” syns på kontrollens
display. Tryck på Bluetooth-knappen igen och släpp när du
hör en signal. Efter det, tryck på knappen ”Bekräfta att Con är
kontroll” i SaunaLogic-appen.
7. Anslut till ditt önskade Wi-Fi nätverk, ange ditt lösenord och
tryck sedan på knappen ”Bekräfta”.
10. Om du får meddelandet ”Nätverk otillgängligt, vänligen
kontrollera nätverk”, så innebär detta att anslutningen har
misslyckats. Tryck på “OK” och upprepa steg 6 – 9.
8. Anslut din mobiltelefon till IR2 Control:s hotspot som identifie-
ras i SaunaLogic appen.
9. När du har valt och anslutit till IR2 Control:s hotspot, tryck på
“SaunaLogic” högst upp till vänster på skärmen för att återgå
till SaunaLogic appen och fortsätta parkopplingsprocessen.
IR2 control Sauna Logic-appen
SaunaLogic
-
appen

13
12. När din IR2 Control är ansluten till SaunaLogic appen ser du
en skärm med meddelandet ”Enheten är ansluten” (Bild A)
och möjligheten att redigera namnet på din IR2 Control.
Du kan behålla originalnamnet eller ge den ett nytt namn som du
själv väljer. Tänk på att du i så fall bör välja ett enkelt namn så
att det i händelse av konfigurering med Alexa, Google Assistent
eller Siri blir lättare för den smarta assistenten att förstå dig när du
försöker styra IR2 Control med röstkommandon.
• Tryck på “Färdig” om du bestämmer dig för att behålla origi-
nalnamnet.
• Tryck på ikonen om du bestämmer dig för att ändra
enhetens namn. Ett tangentbord dyker upp på skärmen så att
du kan redigera enhetens namn (Bild B).
• Tryck “Spara” när du är nöjd med namnändringen och tryck
sedan på ”Färdig”.
11. Om du får meddelandet ”Enheten svarar inte Försök igen”,
så innebär detta att anslutningen har misslyckats. Du kanske
måste försätta IR2 Control i parkopplingsläge igen och uppre-
pa steg 6 – 9.
13. Nu ska du kunna styra din IR2 Control med SaunaLogic
appen. Tryck på On/Off knappen på kontrollskärmen i Sau-
naLogic appen för att sätta igång din bastu och få tillgång till
kontrollfunktionerna.
AV
AV
PÅ
PÅ
Bild A Bild B
OBS! BASTUN KAN ÄVEN STÄNGAS PÅ/AV FRÅN HEM-
SKÄRMEN GENOM ATT TRYCKA PÅ KNAPPEN BREDVID
IKONEN FÖR IR2 CONTROL (SE NEDAN).
OBSERVERA: ENDAST EN TELEFON KAN OCH BEHÖVER BLI
PARKOPPLAD. ALLA ANDRA ANVÄNDARE MÅSTE BLI DEL
AV SAMMA ”FAMILJ”. DEN PARKOPPLADE TELEFONEN ÄR
ADMINISTRATÖR OCH GER TILLGÅNG TILL ”FAMILJEN” SOM
SKAPATS FÖR ALLA ÖVRIGA ANVÄNDARE GENOM ATT GOD-
KÄNNA DERAS KONTON (ALLA ANVÄNDARE MÅSTE SKAPA
ETT KONTO, SE STEG 2)
Felsökning:
- Det går inte att hitta hotspot SMARTxxx (steg 8):
• Se till att du är ansluten till ett 2,4 GHz Wi-Fi-nätverk.
• Detta kan också hända efter att parkoppling har gjorts flera
gånger. Försök att rensa minnet genom att koppla ur rummet
från vägguttaget. Vänta i 60 sekunder och anslut sedan igen.
Försök sedan från steg 6 igen.
AV
PÅ
PÅ

14
English
Tylösand T-870 - 3 person infrared sauna
Table of contents
Precautions before Use ...........................................................................................15
Pre-assembly Information: ......................................................................................15
Electrical Requirements: .........................................................................................15
Sauna Assembly Instructions .................................................................................15
Electrical Connections under bench ......................................................................18
Electrical Connections inside the Ceiling..............................................................21
How to Use Infrared Sauna:.....................................................................................22
Tips & Troubleshooting: ..........................................................................................23
Wiring diagram: ........................................................................................................23
IR2 Control Operation ..............................................................................................24
Operating Instructions for Lighting........................................................................24
Audio operation........................................................................................................24
SaunaLogic App Quick Start Guide........................................................................25
Please keep these instructions!.
In the event of problems, please contact the retailer where you purchased
the equipment.
© This publication many not be reproduced, in part or in whole, without
the written permission of Tylö. Tylö reserves the right to make changes to
materials, construction and design.

15
Sauna Assembly Instructions
Floor Panel (Box #1):
• Locate the Floor Panel on a level surface 8-15 cm (3-6 in-
ches) from wall and no more than 150 cm (5 ft) from 230 Volt
AC / 10 amp dedicated receptacle.
• Position the Floor panel so that the Ceramic tiles / IR Floor
Heaters are to the front of the room
Note: place the Ceiling, Bench Skirt and Bench to the side
until the appropriate steps.
Note: place the power cord on the ground to the side of the
floor; be sure that all wires and connectors on the sauna
floor are clear of the slots.
Precautions before Use
Note: Room must be installed on flat, level surface.
• Proper Electrical Grounding is Required
• Electrical Receptacles not Allowed in the Room
• Do not Apply Water to any Heating Element
• Do not Add a Locking or Latching System to the Door
• Do not Block Ventilation Openings
• Children Must be Supervised at all Times in the Sauna
Electrical Caution – Do not plug the room power cord into an
electrical outlet until Room Assembly is completed!
a. Warning (Human Limitations):
Prolonged Exposure at Elevated Temperatures May Cause
Hyperthermia (Body Temperature is Several Degrees Above 37˚C
(98.6F))
Hyperthermia Symptoms include: Dizziness, Lethargy, Drowsi-
ness, and Fainting.
Hyperthermia can cause:
• Fetal Damage in Pregnant Women
• Physical In-Ability to Exit the Room
• Loss of Consciousness
Notice - Use of Alcohol or Drugs Increases the Risk of Fatal
Hyperthermia
If You Have any Health Problems or Health Conditions, Consult
Your Physician Prior to Sauna Us, Discontinue Use if Nervous-
ness, Tremor, Headache, Feeling of Sickness or Nausea Occurs.
b. Warning (Fire Hazards):
Do Not Use the Sauna Room for Drying Cloths, Bathing Suits,
Etc.
Do Not Hang Towels or Other Objects on Heater Grills.
Never Operate this Sauna Room if it Has a Damaged Cord or
Plug.
Pre-assembly Information:
a. Two (2) adults are required for the assembly and installation of
the room.
b. Assembly Tools: Phillips Screw Driver
c. Boxes are labeled in the order of room assembly
d. Note: Front wall glass assembly is heavy and fragile.
Box #1: Floor, Ceiling, Bench Skirt, Bench, Manual & Door Handle
Set
Box #2: Left & Right Walls
Box #3: Front & Back Walls
Electrical Requirements:
The IR Sauna Room is designed for a 230 Volt AC / 10 Amp
Circuit Breaker!
A 230 Volt AC (dedicated) circuit is recommended to avoid unne-
cessary tripping of the breaker.
Record your model number and serial number in the event you
should need to contact your dealer or technical support.
Serial number_____________________________________
Model number____________________________________
Dealer name______________________________________
Note – Do NOT Plug the Sauna Room 230 VAC Power Cord
into the Outlet Yet!
Right Back Wall (Box #3):
• Place Back Right Wall panel into the back slot of the Floor
Panel.
• Back Right Wall panel must be held in place until the Back
Left Wall panel is added.

16
Left Back Wall (Box #3):
• Place Left Back Wall section into the left slot of the Floor
Panel
• Attach Left Back Wall to the Right Back Wall by lifting up the
Left wall sliding into the corner interlock brackets.
Left & Right Front Wood Walls (Box #2):
• Place Left Front Wall section into the left slot of the Floor
Panel.
• Attach the Left Back Wall to the Left Front Wall by lifting up
the Left Front Wall sliding into the corner interlock brackets.
• Place Right Front Wall section into the right slot of the Floor
Panel.
• Attach the Right Back Wall to the Right Front Wall by lifting
up the Right Front Wall sliding into the corner interlock brack-
ets.
Note: When wall panels are connected in place properly the
corners will be level and flush on top.

17
Bench Skirt:
• Insert the left Bench Skirt in between the Right Back Wall and
the Left Front Wall panels tracks.
• Slide Bench Skirt all the way to the floor. Do not pinch any
wires under the skirt.
• Insert the right Bench Skirt in between the left Bench Skirt
and the Right Front Wall.
Bench Top (Box #1):
• Slide the Long Bench seat down against the back wall with
Power Junction Box facing you.
• Tilt the Bench against the Back Wall so it will remain stan-
ding.

18
Electrical Connections (under bench - right side):
• Connect wire #4 from distribution plate to #4 from Back Wall
harness.
• Connect wire #5 from the distribution plate to #5 from the
Back Wall harness.
• Connect wire #6 from the Back Wall harness to the distribu-
tion plate wire #6.
• Connect wire R1 from the distribution plate to R1 from the
Right Wall junction box.
• Locate the electrical switch on the black Master Control Box
and ensure the switch is on.
Electrical Connections under bench
Electrical Connections (under bench - left side):
• Connect wire L1 from the distribution plate to L1 from the Left
Front Wall panel.
• Connect wire B1 from the distribution plate to B1 from the
Left Back Wall panel.
• Connect wire #6 from the distribution plate to #6 from Bench
Skirt.
• Connect wire S2 from the distribution plate to S2 from the
Bench Top.
• Connect wire S4 from the distribution plate to S4 from the
Bench Skirt.
Bench Top (Left Side):
• Install the left Bench Top by tucking the back of the bench
under the heater guard. Push Bench Top all the way to the
Left Back Wall.
• The Bench Top should fit down flush from front to back. It
may be necessary to use the openings in the skirt to apply
pressure forward or rearward on the skirt to allow the bench
to drop into place.
• Connect wire S3 from the distribution plate to S3 from the
Bench Skirt.
• Connect wire S1 from the distribution plate to S1 from the
Bench Top.
• Connect wire #6 from the distribution plate to #6 on Bench
Top.
