Tylo Prime+ 1210 User manual

2 person infrared sauna
Prime+ 1210
User manual
Note: The cabin must be installed on a flat, level surface.
Precautions to be taken before commissioning
2
Pre-assembly information
2
Electrical requirements
2
Cabin construction/ assembly
3
Junction box connections
3
Main junction box connections
6
Power connections on the ceiling
8
Control panel instructions
10
Lighting: Internal/ external/ colour therapy
11
Maintenance & technical support
11
Wiring diagram
12
121210

Precautions to be taken before commissioning Warning (space configuration and use):
•Correct electrical earthing is required
•Electrical sockets are not permitted in the sauna.
•Do not allow heating elements to come into contact with water.
•Do not fit a lock or bolt on the door.
•Do not block the ventilation holes.
•Children must always be supervised in the sauna.
•Clean the sauna with a damp cloth.
•Cleaning the sauna with steam cleaners, high pressure cleaners or spraying with water is not permitted.
Electrical warning – “Do not insert the sauna power cable into a socket before assembly is complete.”
Warning (human restrictions):
•Being exposed to high temperatures for a long time may lead to hyperthermia (body temperature is several
degrees above 37° Celsius)
•Hyperthermia symptoms include: dizziness, lethargy, grogginess and feeling faint. Effects of hyperthermia:
oFailure to realise that you have to leave the infrared sauna.
oDamage to the foetus in pregnant women.
oBeing physically unable to leave the sauna.
oLoss of consciousness
•Warning – the consumption of alcohol or drugs increases the risk of fatal hyperthermia.
•If you have health problems or are ill, consult your doctor before using the sauna.
•Stop using it immediately if you feel restless, if you start shaking, if you have a headache or feel sick or
nauseous.
•People who suffer from hyperthermia or cardiovascular diseases should seek medical advice before using
the infrared sauna.
•Do not use a sauna if you have drunk alcohol or taken tranquillisers or if you suffer from pain in the heat.
•Using the infrared sauna is not advisable if you have been exposed to UV radiation (a solarium or been
sunbathing) in the last 24 hours.
•Should you notice unusual skin changes after using the infrared sauna e.g. persistent erythema (reddening
of the skin for more than one day) or a reticular change in colour, you should stop using it and seek medical
advice.
Warning (fire risk):
•Do not use the sauna to dry clothing, bathing costumes etc.
•Do not hang towels or other objects on or in front of the infrared heat radiator.
•Never operate the infrared sauna with a damaged cable or a damaged socket.
Pre-assembly information:
a. Two (2) adults are required for assembling and installing the sauna.
b. Assembly tools: Phillips screwdriver
c. The boxes are labelled in order of assembly.
d. Note: The glass for assembling the front wall panel is heavy and fragile.
Box 1: Floor, ceiling, bench valance, bench, fan component and manual
Pack of 10 Phillips screws for the junction box covers
Door handle set
Box 2: Back and front wall panels
Box 3: Left and right wall panels
Electrical requirements: The infrared sauna must have a 230 volt connection.
Page 2

How to construct the sauna:
Note – there are 11 power connections in all and several low voltage connections.
(7) are in the sauna: (back, left and right) panels, bench valance, bench valance fan,
bench and main power connection.
There are additional power connections on the top outer face of the ceiling.
(1) Mains connection cable for the sauna. Do NOT insert the main electrical connection
cable for the sauna into the socket before all the assembly steps have been
completed correctly.
------------------------------------------------------------------------------------------------------------------------------------------------
There are (5) power connection/ junction boxes that are labelled accordingly and must be connected
after assembling each section.
Back wall panel Left Right Bench valance Bench
B1 to B1 L1 to L1 R1 to R1 S3 to S3 S1 to S1
These (5) power plugs are connected easily by simply inserting the white plug of the white junction
box cover into the correct plug-in connection (3) in the junction box.
Example below: L1 to L1 (left wall panel power connection) (left wall panel junction box)
Fitting the junction box covers: After the junction box has been connected securely fix the junction
box cover with a Phillips screwdriver and 2 Phillips screws from Box 1.
Page 3

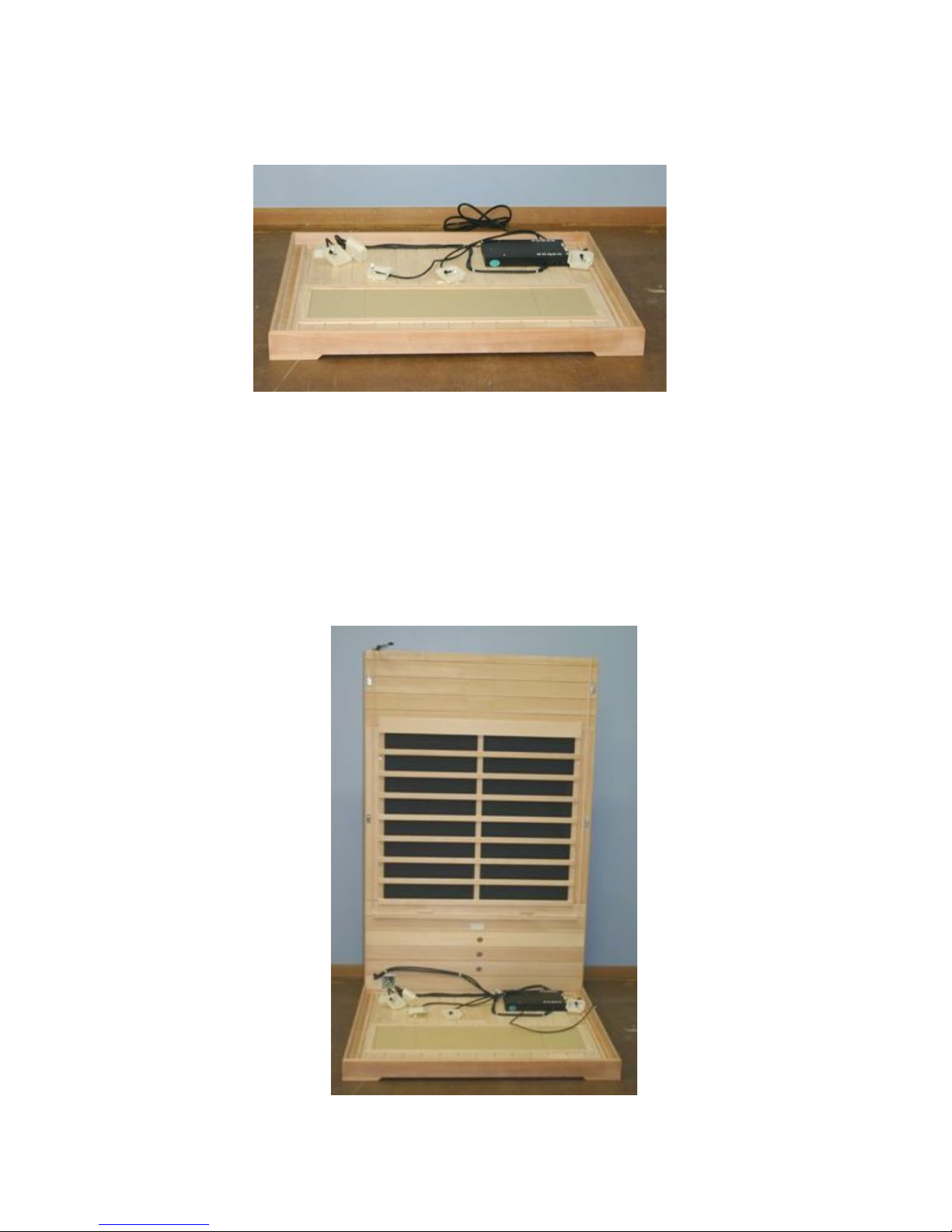

Floor panel (Box 1): Put the floor panel on a level surface 8-16 cm from the wall panel and no more
than 152 cm away from a 230V socket.
Position the floor panel in such a way that the ceramic tiles/ IR floor heating point towards the front
of the sauna.
Note: Put the ceiling, bench valance and bench aside until the corresponding steps.
Rear wall panel (Box 2):
•Place the rear panel section into the rear slot on the floor panel.
•The back wall panel section must be held upright until the right wall panel is fitted.
•Connect the electrical supply to the B-1 junction box.
•Fix the cover of the B-1 junction box with 2 Phillips screws.
Note – Put the front panel aside until the “Front panel” section.
Page 4

Right wall panel (Box 3):
•Place the right wall panel into the right hand slot on the floor panel.
•Attach the back wall panel to the right wall panel by lifting the right panel and pushing
it into the retaining bracket on the back panel.
•Connect the R-1 electrical supply to the R-1 junction box.
•Fix the cover of the R-1 junction box with 2 Phillips screws.
Left wall panel (Box 3):
•Place the left wall panel into the left hand slot on the floor panel.
•Attach the back wall panel to the left wall panel by lifting the left panel and pushing
it into the retaining bracket on the back panel.
•Connect the L-1 electrical supply to the L-1 junction box.
•Fix the cover of the L-1 junction box with 2 Phillips screws.
Page 5

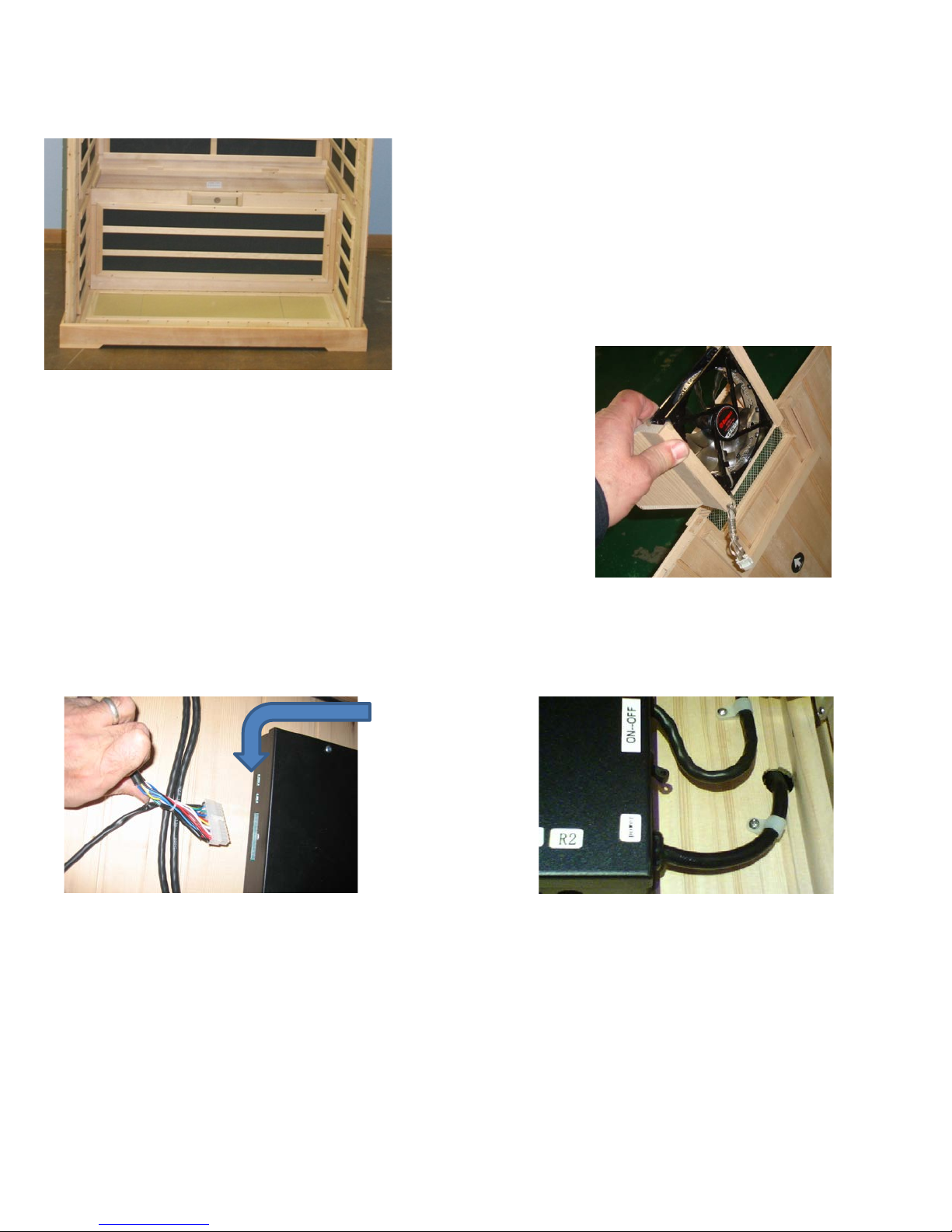

Bench valance (Box 1):
•Insert the bench valance between the left and right wall panel sections.
•Connect the S-3 electrical supply to the S-3 junction box.
•Fix the cover of the S-3 junction box with 2 Phillips screws.
Slide the fan component (Box 1) into
the support on the bench valance.
Connect the white connection on the black
junction box to the white connection on the fan.
Black main junction box: (2) connections
Locate the black main junction box that is fixed to the internal floor of the sauna.
1 Insert the 24 pin, multicoloured cable plug into the left hand side of the main junction box.
See point 3 -
Input/output
2 The ON/ OFF switch is on the right hand side of the main junction box.
Set the switch as shown above to the ON (EIN) position.
3 Connect the loudspeaker input and output.
Note – Do NOT insert the 230 volt alternating current cable into the socket yet.
Page 6

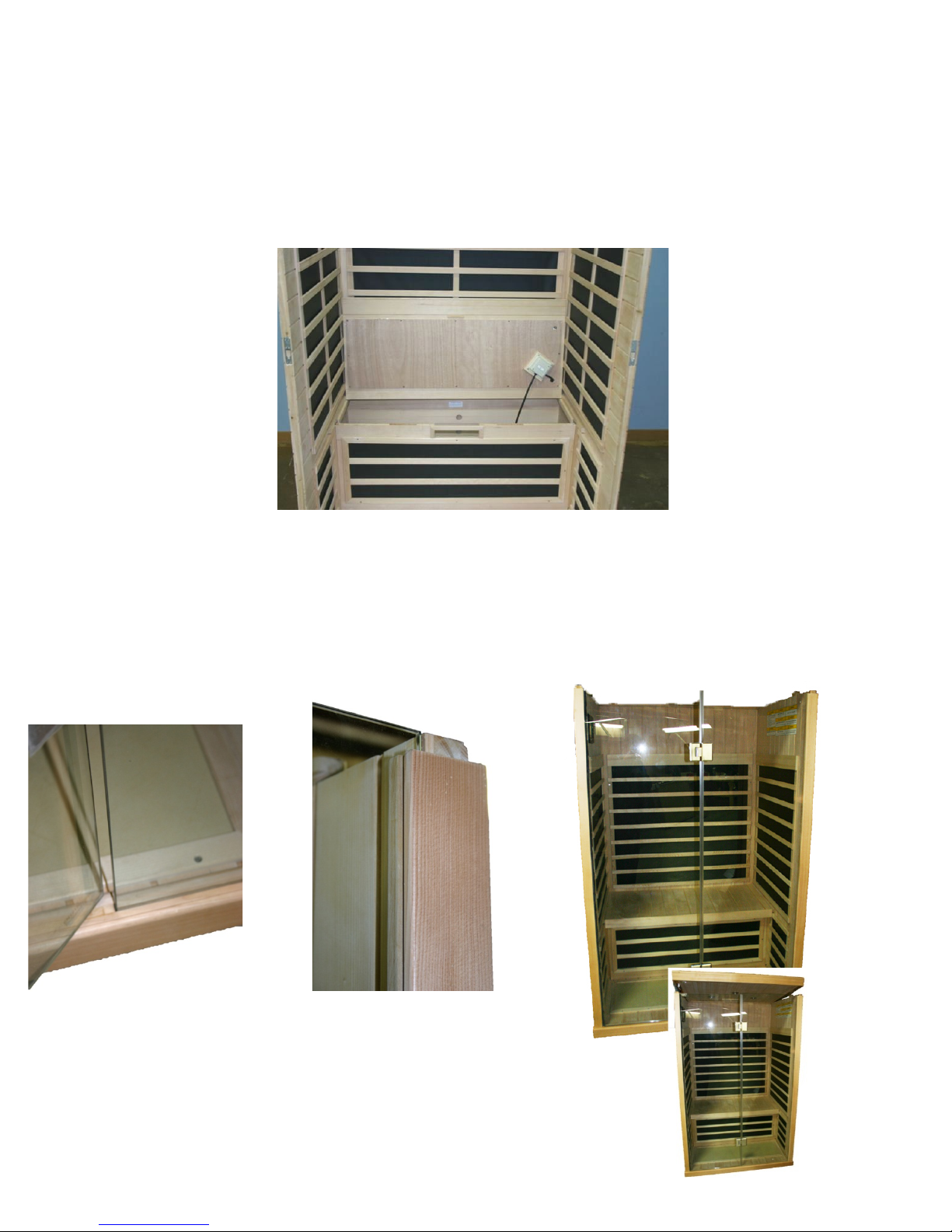

Bench (Box 1):
•Push the bench seat downwards into the back panel with the junction box
pointing towards you.
•Tilt the bench against the back panel as shown below.
•Connect the S-1 electrical connector to the S-1 junction box.
•Fix the cover of the S-1 junction box with 2 Phillips screws.
•Connect the bench valance strip lights to the strip light connection in the connector
(Note: two connections may come out of the floor with some models. You only
need to connect one with this model.)
•Lay the bench down and push it into the right place.
Front panel (Box 2):
•Push the front and glass sections into the corresponding slot in the floor.
Note: Only the right glass section will be fitted into the floor slot at this time. Push both side
panels to help secure the front wall panel.
Note: All panel parts are now connected but not secured.
Note: The ceiling is the final connection to secure the top end of the front panel.
Page 7

Ceiling (Box 1):
•Lift the ceiling up and place it carefully on the four (4) panels as shown below.
•Note: Ensure that the electrical connections are placed through the ceiling and are not disconnected
when you put the ceiling into position slowly.
•Tip: To make it easier to pull cables through the ceiling slot, you can take small styropor blocks and
put them on several places between the ceiling and the panels so that the ceiling stays put. When the
cables have been pulled through, remove the styropor blocks and lower the ceiling onto the panels.
•Using a step ladder, open the flaps in the ceiling and turn the wooden support 90º. This fixes the
ceiling securely onto the panels and ensures that the door panel cannot fall out.
Connection between the ceiling and the front wall panel:
•Lift the door on the top of the ceiling.
You will see four connections.
Note: Connect white to black on the two black and white cables.
•Connect the other 2 connections matching the colours.
•Numbered 5, 6, 7 & 8. Connect numbers 5–8 to 5–8.
•Close the front ceiling flap.
A dipole radio antenna is supplied with your infrared sauna for better
FM reception.
You will find the dipole antenna in the bag in the installation manual.
1. Take the dipole antenna (black wires) out of the bag in the
installation manual.
2. Open the cover on the top of the ceiling above the touch screen.
3. Connect the dipole antenna to the wire marked 7
4. Spread the wire out and pull it apart to improve FM radio reception.
Ceiling to the rear panel: (2) connections:
Lift the door panel on the top left of the rear external face
of the ceiling. You will see 4 connections labelled 1–4.
Connect the ceiling connections 1–4 to connections
1–4 on the rear panel.
Ensure that the connections are firmly connected.
After connection close the back access panel.
Page 8

Door handles:
Inside Outside
Your infrared sauna is now ready for use.
------------------------------------------------------------------------------------------------------------------------------------------------
Page 9

Control panel instructions:
Main current: Press POWER to turn the sauna ON (AN) or OFF (AUS). If a red light comes on the sauna
is ON. If it is white the sauna is OFF.
Timer functions: Press and hold down or in order to set the running time. You can also run
your finger up or down the timer to set it.
Timer 2: Use this function with a pre-setting of up to 24 hours to set the sauna to come on later.
Temperature functions:
1. Press to switch between C and F. C or F will light up to show the required units.
2. Press and hold or to set the required temperature.
Pressing once will increase or reduce the setting in one degree intervals. You can also run your finger over
the temperature bar.
The central temperature display shows the actual sauna temperature.
3. Press to set the bench/ leg/ floor heat to ON or OFF . Red waves can be seen in heating mode and
white ones in OFF mode.
Light functions:
1. Press Inside light to switch it ON or OFF .
2. Note: Outside light ON or OFF will not work with S series models.
Colour therapy functions:
Press the colour therapy light in order to activate coloured light or a colour sequence. The sequence is
shown in detail below:
1. Press – RED
2. Press – RED-GREEN
3. Press – GREEN
4. Press – BLUE-GREEN
5. Press – BLUE
6. Press – BLUE-RED
7. Press – BLUE-RED-GREEN
8. Press – Activates the full rotation of all the 7 aforementioned colour therapies one after the other.
Page 10

9. Press – Turns the colour therapy functions OFF.
Note: The colour of the light is indicated by the waves around the bulb symbol.
How to operate the radio and MP3 player
Press the radio icon to switch to radio mode.
Internal reception (only FM) varies. You can use USB,
micro SD or audio cable for MP3. You will have to use
an audio cable from your device for Apple products.
Loudspeakers are hidden sound generators. Some MP3
versions or other audio files can't be played back in the
USB or micro SD slot.
Troubleshooting tips:
a. Main control panel lights not lit up:
Check the electrical connections between the ceiling and the back wall panel and the front wall panel.
Ensure that the plug is correctly connected to the socket and the switch.
Ensure that the main switch (house) is not switched off (socket has power).
Ensure that the main control switch (under the bench) is not switched off and is ON.
b. The sauna does not heat up:
Ensure that the power cable is correctly inserted into the socket.
Ensure that all junction boxes are correctly connected under the bench as shown
in the junction box connection code in 4a.
Ensure that the main switch (house) is not switched off (socket has power).
Ensure that the main control switch (under the bench) is not switched off and is ON.
Ensure that the required temperature is higher than the actual sauna temperature.
(Control needs heat)
-------------------------------------------------------------------------------------------
Page 11

Wiring Diagram
Page 12

Infravärmekabin för två personer
Prime+ 1210
Användarinstruktioner
Anm.: Kabinen måste installeras på en plan, jämn yta.
Försiktighetsåtgärder innan kabinen tas i drift
2
Information om förmonteringen
2
Elkrav
2
Montera kabinen
3
Anslutningar i fördelningslådan
3
Anslutningar i huvudfördelningslådan
6
Elanslutningar i taket
8
Instruktioner för kontrollpanelen
10
Belysning: inne/ute/färgterapi
11
Underhåll och teknisk support
11
Kopplingsschema
12
121210

Försiktighetsåtgärder innan kabinen tas i drift: Varning (konfigurera och använda utrymmet):
•Riktig elektrisk jordning krävs
•Det är inte tillåtet att montera elkopplingar inuti kabinen
•Värmelementen får inte komma i kontakt med vatten
•Montera inte lås eller regel på dörren
•Blockera inte ventilationsöppningarna
•Barn får inte lämnas utan uppsyn i värmekabinen
•Rengör värmekabinen med en fuktig trasa
•Det är inte tillåtet att rengöra kabinen med ångrengöraring, högtrycksrengöring eller genom att spruta
av den med vatten
Elvarning – Anslut inte kontakten till elnätet förrän utrymmet är helt färdigmonterat!
Varning (användarbegränsningar):
•Om du är utsatt för förhöjda temperaturer över längre tid kan det leda till hypertermi (att kroppstemperaturen
ligger flera grader över 37 °C)
•Symtom på hypertermi är bland annat: yrsel, håglöshet, medtagenhet och svimning. Effekter av hypertermi:
oAnvändaren förstår inte att det är nödvändigt att lämna infrakabinen
oFosterskador hos gravida
oFysisk oförmåga att lämna utrymmet
oMedvetslöshet
•Obs! Med intag av alkohol eller droger ökar risken för dödlig hypertermi
•Om du har hälsoproblem eller sjukdomar bör du rådfråga läkare innan du använder värmekabinen
•Avbryt användningen direkt om du känner dig nervös, skakig, får huvudvärk, blir illamående eller kräks
•Personer som lider av hypertermi eller av hjärt-kärlsjukdom bör rådfråga läkare innan de använde
infravärmekabinen
•Använd inte värmekabinen om du har druckit alkohol eller tagit lugnande medel, eller om värme leder till
smärtor
•Vi rekommenderar inte att du använder infravärmekabinen om du under det senaste dygnet varit utsatt för
UV-strålning (om du solat ute eller i solarium)
•Om du upptäcker ovanliga hudförändringar efter att ha använt infravärmekabinen, till exempel långvarigt
erytem (hudrodnad som kvarstår mer än en dag) eller nätartade färgförändringar, ska du avbryta
användningen och rådfråga läkare
Varning (brandfara):
•Använd inte värmekabinen för att torka kläder, baddräkter eller liknande
•Häng inte upp handdukar eller andra föremål på eller framför infravärmestrålaren
•Anslut aldrig infrakabinen med skadad kabel eller skadad kopplingsdosa
Information om förmonteringen:
a. Det krävs två (2) vuxna för monteringen och installationen av kabinen.
b. Monteringsverktyg: Stjärnskruvmejsel
c. Kartongerna är markerade efter monteringsföljden för kabinen
d. Anm.: Glaset som monteras på den främre väggen är tungt och kan gå sönder.
Kartong 1: Golv, tak, bänkbeklädnad, fläktkomponent och instruktionsbok
Förpackning om 10 philipsskruvar för förgreningsdosornas lock
En uppsättning dörrhandtag
Kartong 2: Bakre och främre vägg
Kartong 3: Vänster och höger vägg
Elkrav: Infravärmekabinen är tillverkad för anslutning till 230 volt.
Sidan 2

Monteringssteg för värmekabinen:
Anmärkning – det finns totalt (11) elanslutningar och flera lågspänningsförbindningar.
(7) Befinner sig i kabinen: (bakre, vänster och höger) vägg, bänkbeklädnad, fläkt under
bänkbeklädnad, bänk- samt huvudnätanslutning
Ytterligare elanslutningarna befinner sig på taket övre yttersida
(1) Kabinens nätanslutningskabel: Anslut INTE värmekabinens huvudströmledning till elnätet
förrän samtliga monteringssteg är korrekt genomförda.
------------------------------------------------------------------------------------------------------------------------------------------------
Det finns (5) elanslutnings-/förgreningsdosor som är markerade och som ska anslutas efter monteringen
av varje del.
Bakre vägg vänster höger bänkbeklädnad bänk
B1 till B1 L1 till L1 R1 till R1 S3 till S3 S1 till S1
Dessa (5) kopplingar är lätta att göra. Den vita kontakten från den vita förgreningsdosans lock ansluts till
passande instickningsanslutning (3) i förgreningsdosan.
Exempel nedan: L1 till L1 (elanslutning vänster vägg) (förgreningsdosa vänster vägg)
Montera förgreningsdosornas lock: När en säker anslutning till förgreningsdosan är gjord fäster
du förgreningsdosans lock med en stjärnskruvmejsel och 2 philipsskruvar från kartong 1.
Sidan 3

Golvplatta (kartong 1): Placera golvplattan på en jämn yta, 8–16 cm från väggen och högst 152 cm från
ett 230 volts eluttag.
Placera golvplattan så att keramikklinker/infragolvvärme är riktade mot utrymmets framsida
Anm.: Ställ undan tak, bänkbeklädnad och bänk tills du kommer till motsvarande steg.
Bakre vägg (kartong 2):
•Placera den bakre väggdelen i golvplattans bakre spår
•Den bakre väggdelen måste hållas rak tills den högra väggen har monterats
•Anslut elförsörjningen till förgreningsdosan B-1
•Säkra B-1-förgreningsdosans lock med två philipsskruvar
Anmärkning – Ställ undan den främre väggen tills du kommer till avsnittet ”Främre vägg”
Sidan 4

Höger vägg (kartong 3):
•Placera den högra väggen i golvplattans högra spår
•Foga samman den bakre väggen med den högra väggen genom att lyfta den högra väggen
och skjuta in den i den bakre väggens hållklammer.
•Anslut elförsörjningen R-1 till förgreningsdosan R-1
•Säkra R-1-förgreningsdosans lock med två philipsskruvar
Vänster vägg (kartong 3):
•Placera den vänstra väggen i golvplattans vänstra spår
•Foga samman den bakre väggen med den vänstra väggen genom att lyfta den vänstra väggen
och skjuta in den i den bakre väggens hållklammer.
•Anslut elförsörjningen L-1 till förgreningsdosan L-1
•Säkra L-1-förgreningsdosans lock med två philipsskruvar
Sidan 5

Bänkbeklädnad (kartong 1):
•Placera bänkbeklädnaden mellan de vänstra och högra väggsektionerna
•Anslut elförsörjningen S-3 till förgreningsdosan S-3
•Säkra S-3-förgreningsdosans lock med två philipsskruvar
Låt fläktkomponenten (kartong 1) glida in i hållaren
i bänkbeklädnaden
Koppla samman den vita kontakten från den svarta
förgreningsdosan till den vita kontanten från fläkten.
Svart huvudfördelningslåda: (2) anslutningar
Leta reda på den svarta huvudfördelningslådan som sitter fast i värmekabinens innergolv.
1: Anslut den 24-poliga, flerfärgade kabelkontakten till huvudfördelningslådans vänstra sida
Se punkt 3 –
Input/Output
2: På huvudfördelningslådans högra sida finns en huvudströmbrytare (ON-OFF).
Ställ strömbrytaren enligt bilden ovan i läget PÅ (ON).
3: Anslut högtalarna till Input och Output.
Anmärkning – Stick INTE ÄN in kontakten i eluttaget (230 volt)!
Sidan 6

Bänk (kartong 1):
•Skjut ned och in bänksitsen mot den bakre väggen. Förgreningsdosan ska vara riktad mot dig.
•Tippa bänken mot den bakre väggen enligt illustreringen nedan.
•Anslut förgreningsdosan S-1 till fördelarlådan S-1.
•Säkra S-1-fördelningslådans lock med två philipsskruvar.
•Anslut bänkbeklädnadens belysning till belysningskontakten från förgreningsdosan
(anm.: Hos vissa modeller kan två kontakter komma upp ur golvet. Vid en sådan modell
behöver du endast ansluta en kontakt.)
•Lägg ned bänken och skjut den på plats.
Främre vägg (kartong 2):
•Skjut in den främre delen och glasdelen i avsett spår i golvet
Anm.: Vid den här punkten fästs endast den högra glasdelen i golvspåret. Skjut båda sidoväggar,
då det hjälper när den främre väggen ska säkras.
Anm.: Nu är alla väggdelar sammankopplade men ännu inte säkrade.
Anm.: Taket är den sista kopplingen som säkrar den främre väggens överkant.
Sidan 7

Tak (kartong 1):
•Lyft taket och placera det försiktigt på de fyra (4) väggarna enligt bilden nedan
•Anm.: Se till att elanslutningarna dras genom taket och inte blir klämda när ni långsamt för taket på
plats
•Tips: För att göra det enklare att dra kablar genom takspåret kan du lägga små frigolitblock på flera
ställen mellan tak och väggar för att ha taket förberett på plats. När kablarna har dragits igenom tar
ni bort frigolitblocken och sänker ned taket på väggarna.
•Använd en trappstege för att nå upp och öppna luckorna på taket och vrid träblocket 90 grader.
Detta fäster taket säkert till väggarna och ser till att dörrpanelen inte kan ramla
ut.
Anslutning mellan tak och främre vägg:
•Öppna luckan på takets ovansida.
Här finns fyra anslutningar.
Anm.: Koppla samman vit och svart på de två svarta och
vita kablarna
•Koppla samman de andra två anslutningarna efter respektive
färg.
•De är numrerade 5, 6, 7 och8. Koppla samman nummer
5-8 med 5–8.
•Stäng den främre luckan i taket.
I leveransen av infravärmekabinen ingår en dipolsantenn för att ge bättre
FM-radiomottagning.
Dipolsantennen finns i samma påse som installationshandboken.
1. Ta ut dipolsantennen (svarta ledningar) ur påsen med
installationshandboken
2. Öppna luckan uppe på taket ovanför pekskärmen.
3. Koppla samman dipolsantennen med ledningen med markeringen #7
4. Rulla ut ledningen och dra isär den för att förbättra FM-radiomottagningen.
Tak på bakre vägg: (2) anslutningar:
Öppna dörrpanelen upptill till vänster på takets bakre
yttersida. Här finns fyra anslutningar som är markerade
med siffrorna 1–4.
Koppla samman takanslutningarna 1–4 med
anslutningarna 1–4 i den bakre väggen.
Se till att kopplingarna är fast anslutna. När du har skapat
anslutningarna stänger du den bakre åtkomstskivan.
Sidan 8
