U-Line H-3107 User manual

PAGE 1 OF 15 0321 IH-3107
πH-3107, H-3108
WARDROBE CABINET
1-800-295-5510
uline.com
TOOLS NEEDED
11/32" Nut Driver
(included)
Flathead Screwdriver
Hammer
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety, wear work
gloves when assembling.
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 0321 IH-3107
1
2
3
8
9
10
17
18 12
13
14
11
15
16
5
4
6
7
PRIMARY ASSEMBLY
PARTS
HANDLE ASSEMBLY
#DESCRIPTION QTY.
1Back Panel 1
2Left Side 1
3Right Side 1
4Lance N/A
5Shelf 1
6Sill 1
7Bottom 1
8Top 1
9Left Door 1
10 Right Door 1
#DESCRIPTION QTY.
11 Hinge Pin 6
12 Lock Bar 2
13 Locking Handle with Keys and Hardware 1
14 Locking Cam 1
15 Cotter Pin 1
16 Locking Bar Guide Insert 2
17 Coat Rod 1
18 Coat Rod Bracket 2
#8-32 x 3/8"Bolt (Not Shown) 31
#8-32 Nut (Not Shown) 47

PAGE 3 OF 15 0321 IH-3107
ASSEMBLING CABINET
1. Place the back (1) on a protected surface.
The bottom flange should be facing upward.
2. Attach the left side (2) and right side (3) to the back
by placing flange around the back and bolting the
back and sides together with seven bolts and nuts
on each side. Be sure that the lances (4) on all shelf
adjustment strips point in the same direction.
(See Figure 1)
3. To help hold the sides in position, insert the shelf (5)
into the top position of the shelf adjustment strips,
inserting the shelf edges into the lances on all four
shelf adjustment strips. Be sure that the channeled
edge of the shelf is toward the cabinet front.
(See Figure 2)
4. Attach the top (8) to the unit by sliding the outer
flange over the back of the unit and the side flange
on the side panel of the unit. The threaded studs
should go through the holes in the top flange of the
side and fasten with three nuts. Attach the back to
the top using four bolts and nuts. (See Figure 3)
5. Attach the sill (6) to the two holes on each side
of the cabinet bottom. Flange faces upward.
(See Figure 4)
ASSEMBLY INSTRUCTIONS
3
2
1
4
Figure 1
5
Figure 2
6
Figure 4
Figure 3
8
Figure 3

PAGE 4 OF 15 0321 IH-3107

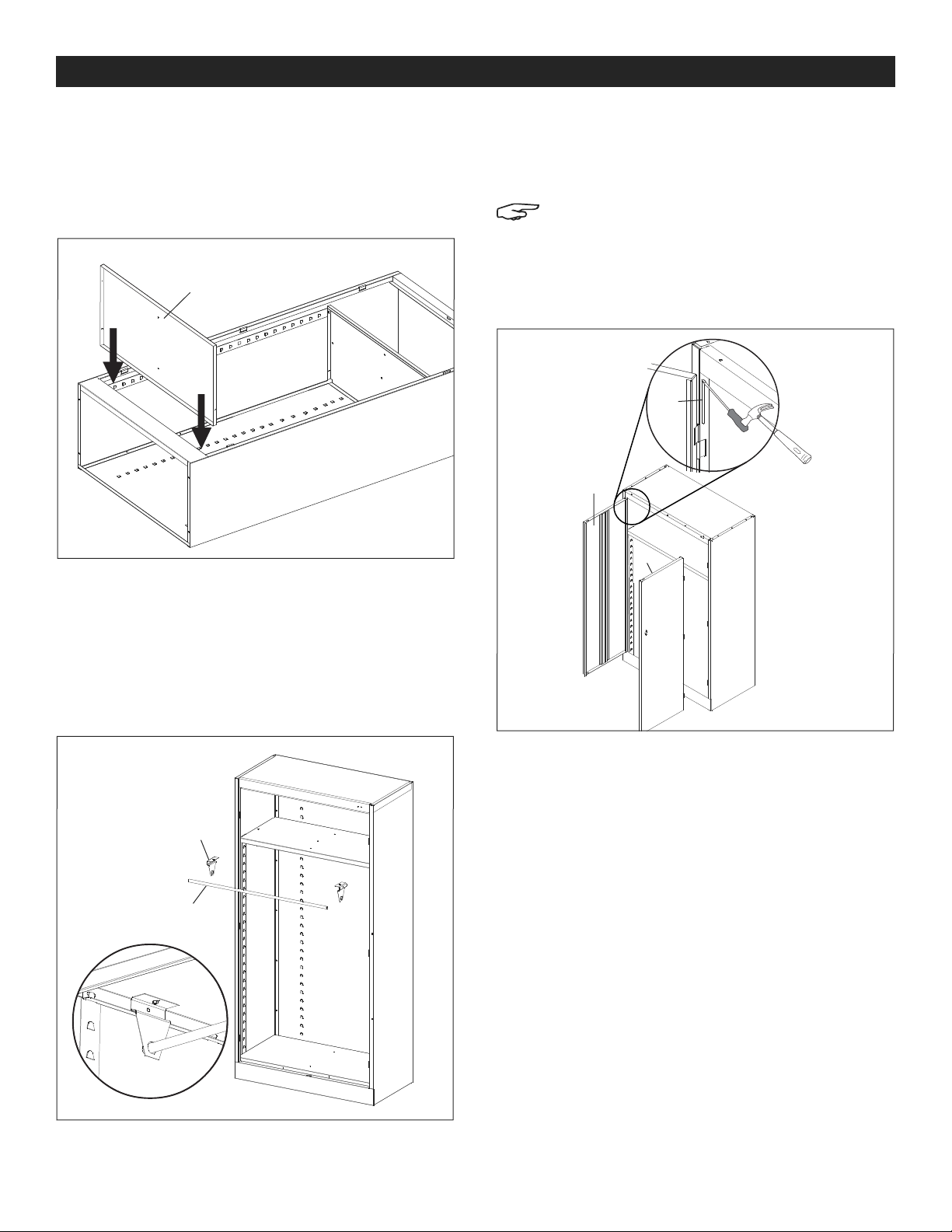

6. Place the bottom (7) in the bottom lances of the
shelf adjustment strips. The flange with two holes
should face the front, and it should hang over the
sill. Bolt to the sill with two bolts and nuts.
(See Figure 5)
7. Set the unit upright and attach a coat rod bracket
(18) beneath the left side of the cabinet shelf by
inserting one bolt through the hole in the left edge
of the shelf. Secure with a nut. Attach the right
bracket in the same way. Slide the coat rod (17)
through holes in the brackets. (See Figure 6)
8. Attach the doors (9) and (10) to the unit by placing
the door on the hinges, aligning the holes, and
using a hammer to tap the hinge pins (11) into
place with the side of a screwdriver. (See Figure 7)
NOTE: If having issues with doors aligning, it
may be due to cabinet not sitting level. Use
included nut driver to adjust leveling feet in
bottom front two corners. Nut driver should
insert through inside of cabinet down into feet
and adjust as needed.
ASSEMBLY INSTRUCTIONS CONTINUED
7
Figure 5
17
18
Figure 6
9
11
10
Figure 7

PAGE 5 OF 15 0321 IH-3107
ATTACHING HANDLE
1. Place the door handle (13) on the right hand door
and fasten with two slotted bolts and lockwashers.
(See Figure 8)
2. Turn the handle to the open position (parallel to the
ground) and hook the lock bars (12) to the locking
cam (14). (See Figure 9)
3. With the handle still in the open position, place the
locking cam (14) over the square shank of the door
handle. The locking cam must be facing downward
as shown. (See Figure 9)
4. Hold the lock bars in position while sliding the lock
bar guides (16) over the ends of the lock bars and
through the door slots. (See Figure 9)
5. Place the cotter pin (15) through the hole of the
square shank. (See Figure 10)
13
Figure 8
15
Figure 10
16
12
12
14
Figure 9
ASSEMBLY INSTRUCTIONS CONTINUED
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0321 IH-3107

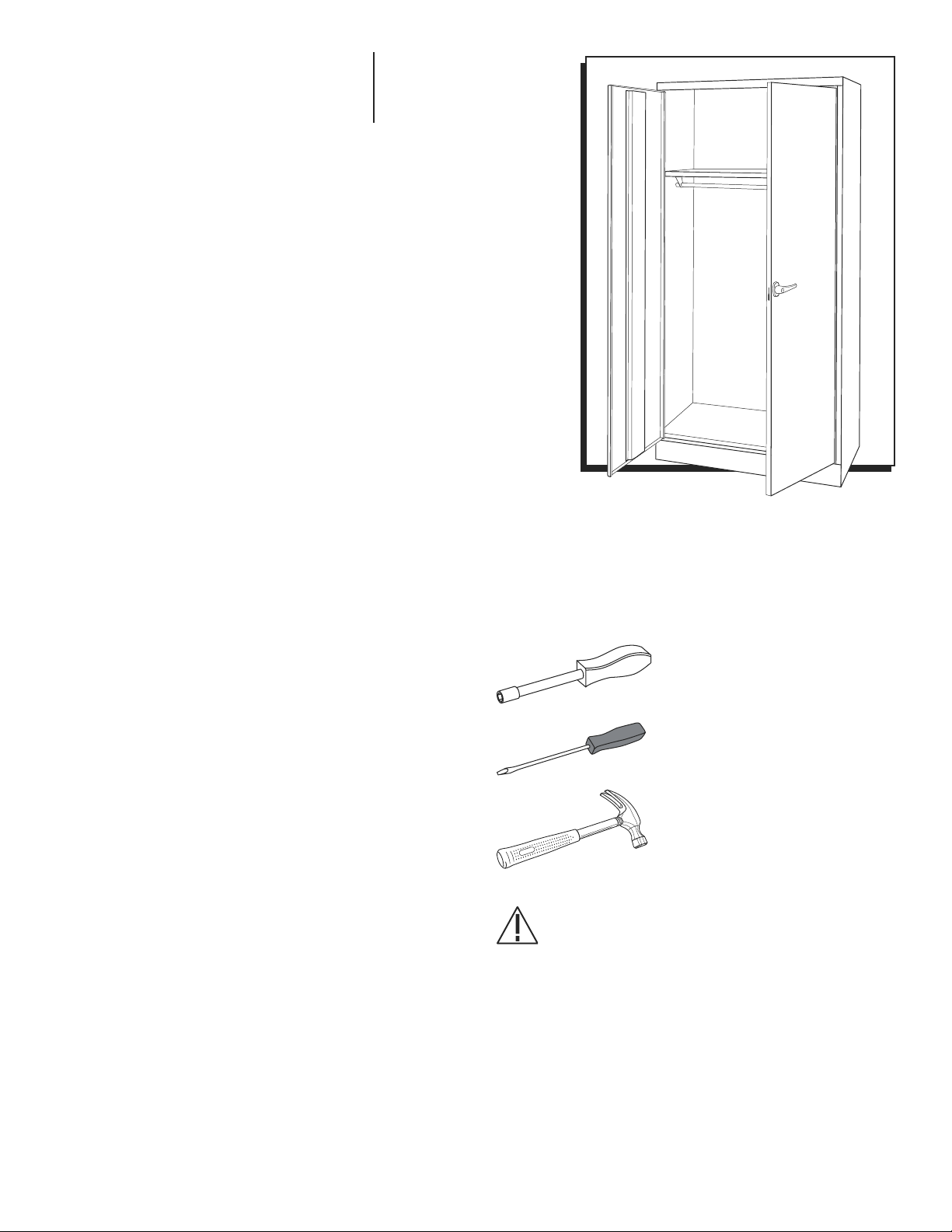

πH-3107, H-3108
GABINETE TIPO
ARMARIO
800-295-5510
uline.mx
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32"
(incluida)
¡PRECAUCIÓN! Algunas partes pueden tener
bordes filosos. Tenga cuidado al manipular
las distintas piezas para evitar lesiones. Para
seguridad, use guantes de trabajo para
ensamblar las partes.
Desarmador de Cabeza Plana
Martillo

PAGE 7 OF 15 0321 IH-3107
1
2
3
8
9
10
17
18 12
13
14
11
15
16
5
4
6
7

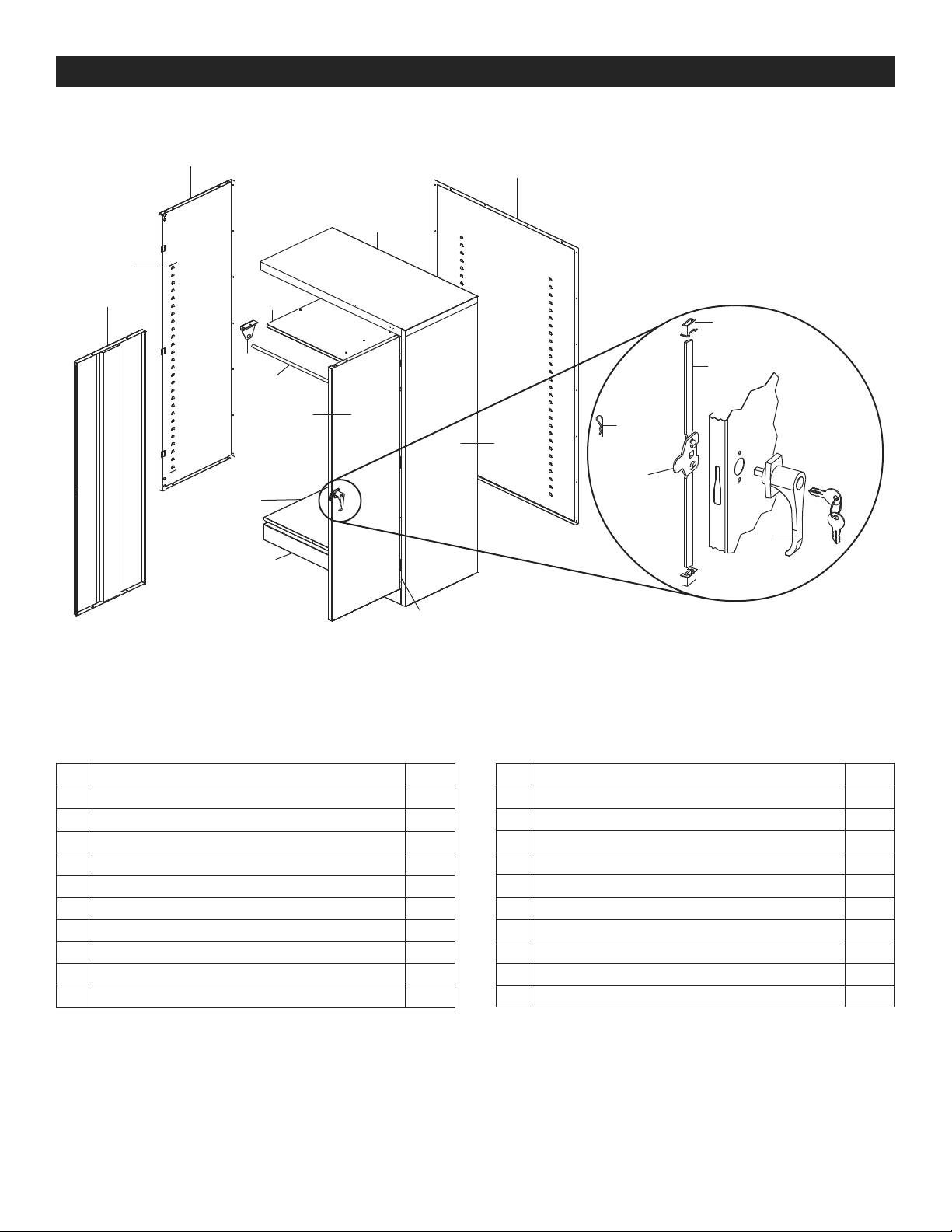

ENSAMBLE PRIMARIO
PARTES
ENSAMBLE DEL ASA
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Lado Izquierdo 1
3Lado Derecho 1
4Lanceta N/A
5 Repisa 1
6Base Frontal 1
7Parte Inferior 1
8Parte Superior 1
9Puerta Izquierda 1
10 Puerta Derecha 1
#DESCRIPCIÓN CANT.
11 Pasador de la Bisagra 6
12 Barra de Seguridad 2
13 Asa de Bloqueo con Llaves y Accesorios 1
14 Leva con Seguro 1
15 Pasador de Chaveta 1
16 Inserto de la Guía de la Barra de Seguridad 2
17 Vara para Abrigos 1
18 Soporte de Vara para Abrigos 2
Perno de #8-32 x 3/8"(No se muestra) 31
Tuerca de #8-32 (No se muestra) 47

PAGE 8 OF 15 0321 IH-3107

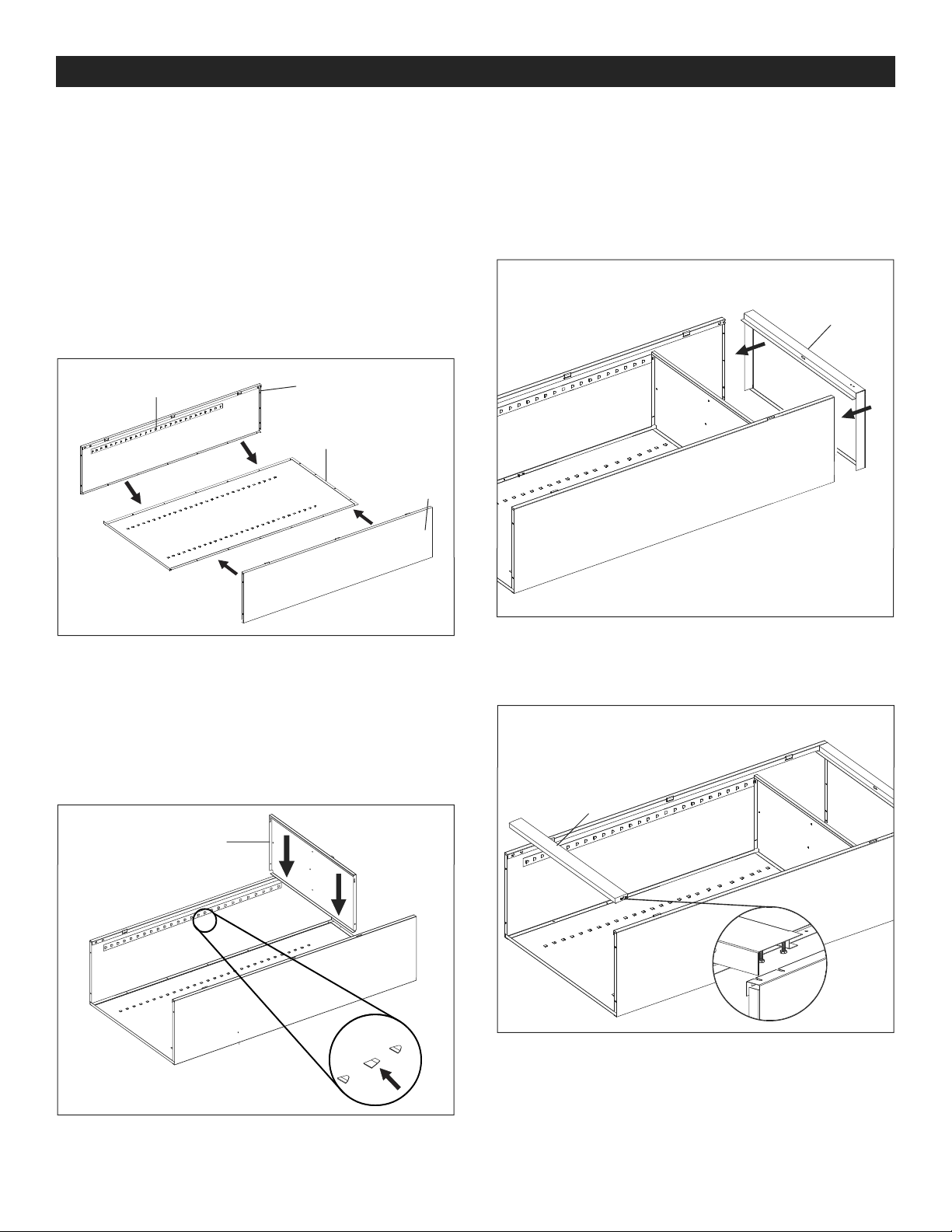

ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. La pestaña inferior deberá mirar hacia
arriba.
2. Fije el panel lateral izquierdo (2) y el panel lateral
derecho (3) al panel posterior colocando la
pestaña por detrás y uniendo la parte posterior y
los laterales con siete tornillos y tuercas en cada
lado. Asegúrese de que las lancetas (4) de todas
las tiras de ajuste de las repisas apunten hacia la
misma dirección. (Vea Diagrama 1)
3. Para ayudar a mantener los laterales en posición,
inserte la repisa (5) en la posición superior de las
tiras de ajuste de las repisas, insertando los bordes
de la repisa en la lanceta de las cuatro tiras de
ajuste de las repisas. Asegúrese de que el borde
acanalado de la repisa quede hacia la parte
delantera del gabinete. (Vea Diagrama 2)
4. Fije el panel superior (8) a la unidad deslizando
la pestaña exterior por detrás de la unidad y la
pestaña lateral en el panel lateral de la unidad.
Los remaches roscados deberán insertarse en los
orificios de la pestaña superior del lateral y fijarse
con tres tuercas. Una el panel posterior al superior
usando cuatro pernos y tuercas. (Vea Diagrama 3)
5. Coloque la base frontal (6) en los dos orificios de
ambos lados de la parte inferior del gabinete. La
pestaña mira hacia arriba. (Vea Diagrama 4)
INSTRUCCIONES DE ENSAMBLE
3
2
1
4
Diagrama 1
5
Diagrama 2
6
Diagrama 4
8
Diagrama 3

PAGE 9 OF 15 0321 IH-3107

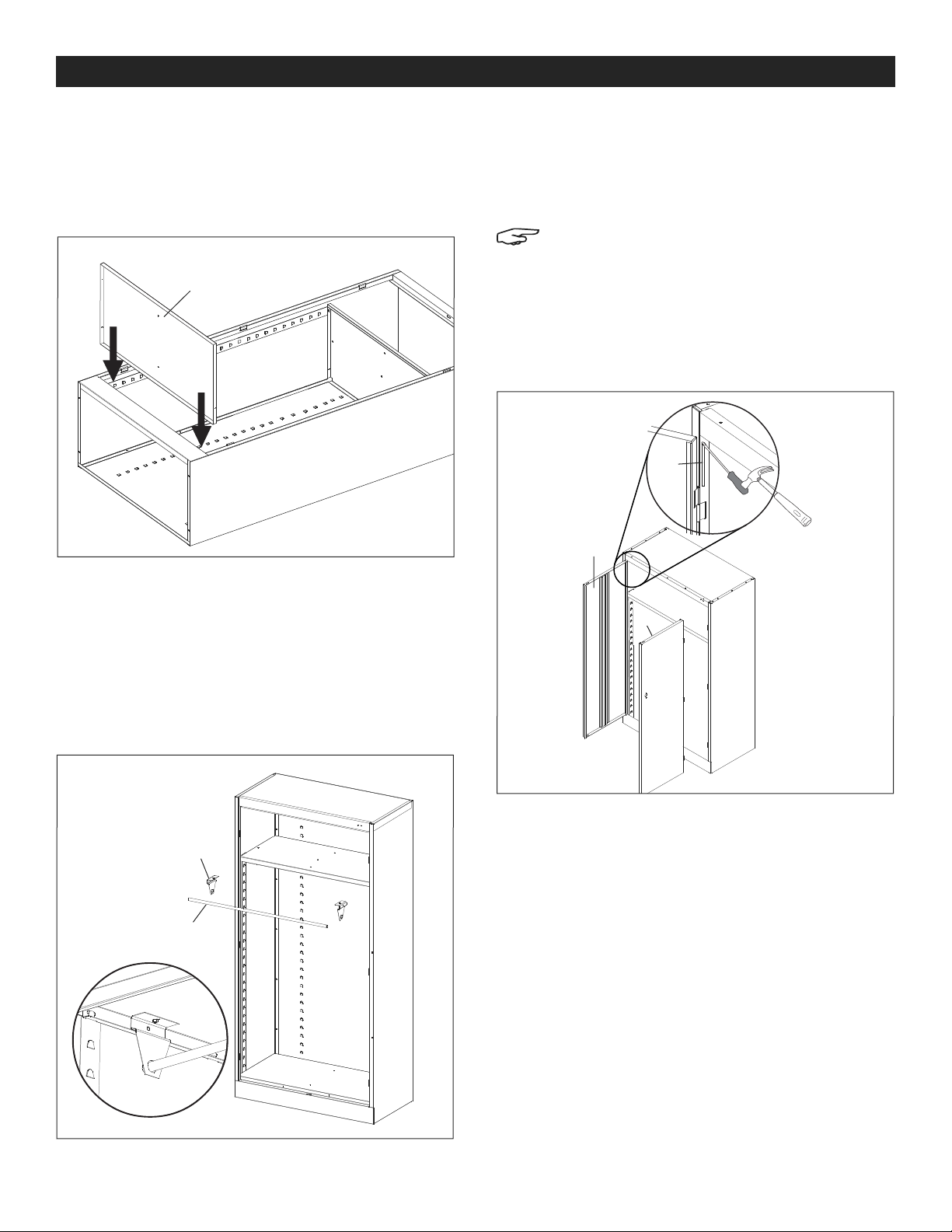

6. Coloque la parte inferior (7) en las lancetas inferiores
de las tiras de ajuste de las repisas. La pestaña
con dos orificios debe mirar hacia delante y debe
colgar por encima de la base frontal. Fije la base
frontal con dos pernos y tuercas. (Vea Diagrama 5)
7. Coloque la unidad en posición vertical y fije un
soporte de vara para abrigos (18) por debajo del
lado izquierdo de la repisa del gabinete insertando
un perno a través del orificio del extremo izquierdo
de la repisa. Fije con una tuerca. Coloque el
soporte derecho de la misma manera. Deslice la
vara para abrigos (17) a través de los orificios de los
soportes. (Vea Diagrama 6)
8. Coloque las puertas (9) y (10) en la unidad
colocándolas en las bisagras, alineando los
orificios y usando un martillo para insertar los
pasadores de la bisagra (11) en su lugar con el
lateral de un destornillador. (Vea Diagrama 7)
NOTA: Si tiene problemas con la alineación
de las puertas, podría ser debido a que el
gabinete no está nivelado. Utilice la llave
de tuercas incluida para ajustar el nivel de
las patas en las esquinas frontales inferiores.
Debe insertar la llave de tuercas por adentro
del gabinete hasta las patas y ajustar cuanto
sea necesario.
CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE
7
Diagrama 5
17
18
Diagrama 6
9
11
10
Diagrama 7

PAGE 10 OF 15 0321 IH-3107
COLOCACIÓN DEL ASA
1. Coloque el asa de la puerta (13) sobre la puerta
derecha y fíjela con dos pernos ranurados y
rondanas de seguridad. (Vea Diagrama 8)
2. Gire el asa a la posición de abierto (paralela al
piso) y fije las barras de seguridad (12) a la leva
con seguro (14). (Vea Diagrama 9)
3. Con el asa todavía en la posición de abierto,
coloque la leva con seguro (14) sobre el vástago
cuadrado del asa de la puerta. La leva con seguro
debe mirar hacia abajo como se muestra. (Vea
Diagrama 9)
4. Sostenga las barras de seguridad en posición
mientras desliza las guías de las barras de
seguridad (16) sobre los extremos de las barras de
seguridad y a través de las ranuras de la puerta.
(Vea Diagrama 9)
5. Coloque el pasador de chaveta (15) a través del
orificio del vástago cuadrado. (Vea Diagrama 10)
13
Diagrama 8
15
Diagrama 10
16
12
12
14
Diagrama 9
CONTINUACIÓN DE INSTRUCCIONES DE ENSAMBLE
8
00-295-551
0
uline.mx

PAGE 11 OF 15 0321 IH-3107
πH-3108, H-3108
PENDERIE
1-800-295-5510
uline.ca
OUTILS REQUIS
Tournevis à douille de 11/32po
(compris)
MISE EN GARDE! Certaines pièces peuvent avoir
des bords tranchants. Faites attention lorsque
vous manipulez les diverses pièces, afin d'éviter
les blessures. Pour sécurité, portez des gants de
travail pour l'assemblage.
Tournevis à tête plate
Marteau

PAGE 12 OF 15 0321 IH-3107
1
2
3
8
9
10
17
18 12
13
14
11
15
16
5
4
6
7
EMSEMBLE PRINCIPAL
PIÈCES
ENSEMBLE DE LA POIGNÉE
#DESCRIPTION QTÉ
1Panneau arrière 1
2 Côté gauche 1
3Côté droit 1
4Lance S.O.
5Tablette 1
6 Seuil de cadre 1
7Bas 1
8Dessus 1
9Porte gauche 1
10 Porte droite 1
#DESCRIPTION QTÉ
11 Axe de charnière 6
12 Barre de verrouillage 2
13 Poignée de verrouillage avec clés et quincaillerie 1
14 Came de verrouillage 1
15 Goupille fendue 1
16 Embout pour barre de verrouillage 2
17 Tringle 1
18 Support de tringle 2
Boulon n°8-32x 3/8 po (non illustré) 31
Écrou n°8-32 (non illustré) 47

PAGE 13 OF 15 0321 IH-3107
ASSEMBLAGE DE LA PENDERIE
1. Placez le panneau arrière (1) sur une surface
protégée. Les brides inférieures doivent être
orientées vers le haut.
2. Fixez le panneau latéral gauche (2) et le panneau
latéral droit (3) au panneau arrière en plaçant
la bride à l'extérieur de la partie arrière et en
boulonnant le dos et les côtés ensemble à l'aide
de sept boulons et écrous de chaque côté. Assurez-
vous que les lances (4) sur toutes les bandes de
réglage des tablettes pointent dans la même
direction. (Voir Figure1)
3. Pour aider à maintenir les panneaux latéraux en
position, insérez la tablette (5) dans la position
supérieure des bandes de réglage des tablettes,
en insérant les bords de la tablette dans les lances
sur les quatre bandes de réglage des tablettes.
Assurez-vous que le bord rainuré de la tablette est
orienté vers l'avant de la penderie. (Voir Figure2)
4. Fixez le dessus (8) à l'unité en glissant la bride
extérieure par-dessus l'arrière de l'unité et la bride
latérale sur le panneau latéral de l'unité. Les
goujons filetés doivent s'insérer dans les trous de la
bride supérieure du côté et être fixés à l'aide de
trois écrous. Fixez le panneau arrière au dessus à
l'aide de quatre boulons et écrous. (Voir Figure3)
5. Fixez le seuil de cadre (6) aux deux trous de
chaque côté du bas de la penderie. La bride est
orientée vers le haut. (Voir Figure 4)
INSTRUCTIONS D'ASSEMBLAGE
3
2
1
4
Figure1
5
Figure2
6
Figure4
Figure3
8
Figure3

PAGE 14 OF 15 0321 IH-3107
6. Placez le bas (7) dans les lances inférieures des
bandes de réglage des tablettes. La bride avec
deux trous doit être orientée vers l'avant, et elle doit
reposer sur le seuil de cadre. Boulonnez le bas au
seuil de cadre à l'aide de deux boulons et écrous.
(Voir Figure 5)
7. Placez l'unité en position verticale et fixez un
support de tringle (18) sous le côté gauche de la
tablette de la penderie en insérant un boulon à
travers le trou dans le bord gauche de la tablette.
Fixez à l'aide d'un écrou. Fixez le support droit de la
même manière. Glissez la tringle (17) dans les trous
des supports. (Voir Figure6)
8. Fixez les portes (9) et (10) à l'unité en plaçant les
portes sur les charnières, en alignant les trous, et
en utilisant un marteau pour enfoncer les axes
de charnière (11) en position avec le côté d'un
tournevis. (Voir Figure7)
REMARQUE : Si vous avez des problèmes avec
l'alignement des portes, cela peut être dû au
fait que l'armoire n'est pas de niveau. Utilisez
le tournevis à douille inclus pour ajuster les
pieds de nivellement situés aux deux coins
inférieurs avant. Le tournevis à douille doit être
inséré à l'intérieur de l'armoire vers les pieds.
Ajustez si nécessaire.
INSTRUCTIONS D'ASSEMBLAGE SUITE
7
Figure5
17
18
Figure6
9
11
10
Figure7

PAGE 15 OF 15 0321 IH-3107
FIXATION DE LA POIGNÉE
1. Placez la poignée de porte (13) sur la porte droite
et fixez à l'aide de deux boulons fendus et deux
rondelles de blocage. (Voir Figure8)
2. Tournez la poignée en position ouverte (parallèle
au sol) et accrochez les barres de verrouillage (12)
à la came de verrouillage (14). (Voir Figure9)
3. Avec la poignée toujours en position ouverte,
placez la came de verrouillage (14) sur la tige
carrée de la poignée de porte. La came de
verrouillage doit être orientée vers le bas, comme
illustré. (Voir Figure9)
4. Maintenez les barres de verrouillage en position
tout en faisant glisser les guides de barre de
verrouillage (16) sur les extrémités des barres de
verrouillage et à travers les fentes dans la porte.
(Voir Figure9)
5. Insérez la goupille fendue (15) dans le trou de la
tige carrée. (Voir Figure10)
13
Figure8
15
Figure10
16
12
12
14
Figure9
INSTRUCTIONS D'ASSEMBLAGE SUITE
1
-800-295-551
0
uline.ca
