U-Line H-3616 User manual

PAGE 1 OF 15 0321 IH-3616
πH-3616, H-5280
WARDROBE CABINET
1-800-295-5510
uline.com

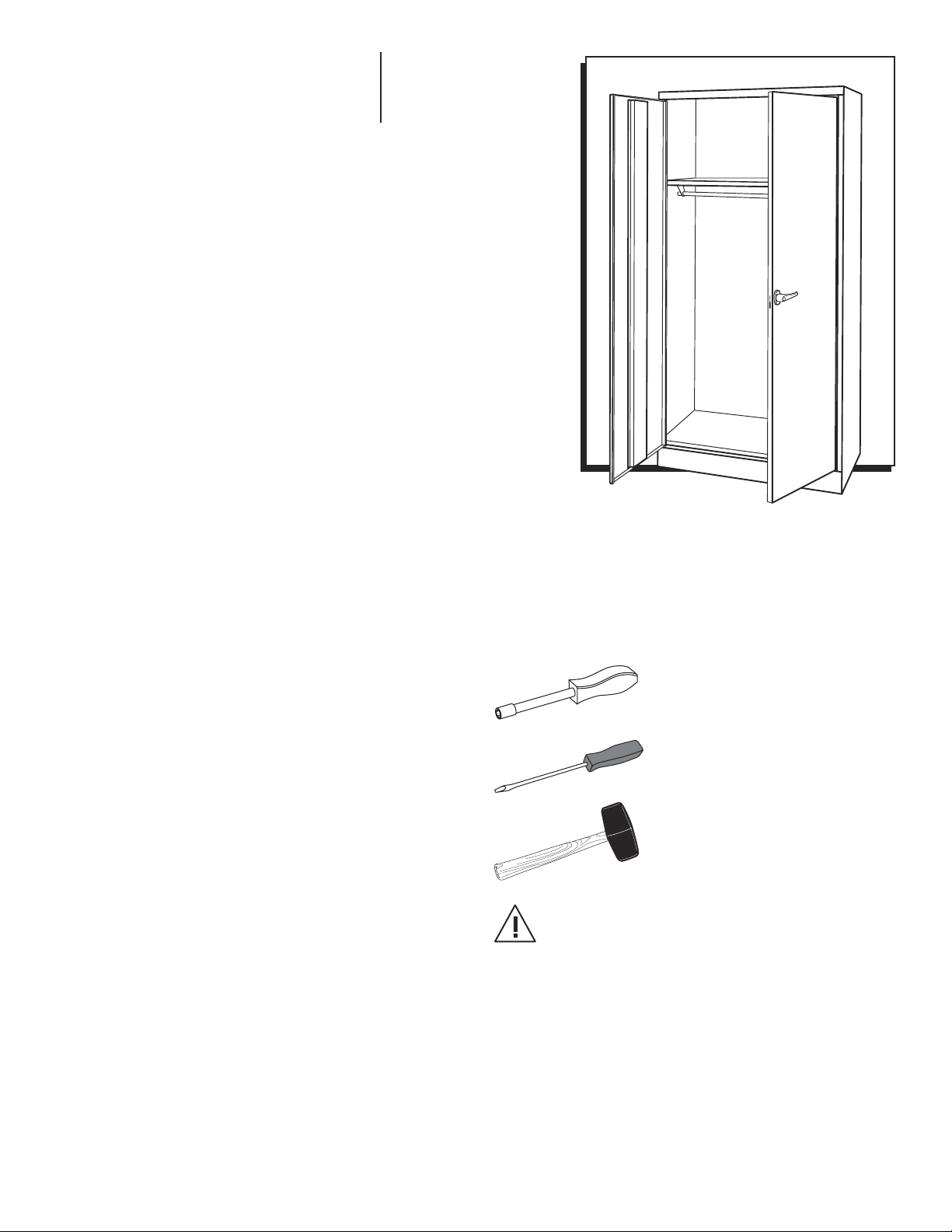

TOOLS NEEDED
11/32” Nut Driver
(included)
Flathead Screwdriver
Rubber Mallet
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety, wear work
gloves when assembling.
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 0321 IH-3616
PARTS
4
911
13
6
8
2
7
10
31
5
12
18
16
16
17
17
14
15
PRIMARY ASSEMBLY HANDLE ASSEMBLY
#DESCRIPTION QTY.
1Back Panel 2
2Right Side Panel 1
3Left Side Panel 1
4Top 1
5Shelf 2
6Left Door 1
7 Right Door 1
8Sill 1
9 Bolts (#8-32 x 3/8") 28
10 Nuts (#8-32) 38
11 Hinge Pin 8
12 Coat Rod 1
13 Coat Rod Bracket 2
#DESCRIPTION QTY.
14 Locking Handle with Keys and Dummy
Handle (Set) 1
15 Cotter Pin 1
16 Lock Bar Guide 2
17 Lock Bar (Set) 1
18 Locking Cam 1

PAGE 3 OF 15 0321 IH-3616
ASSEMBLY INSTRUCTIONS
ASSEMBLING CABINET

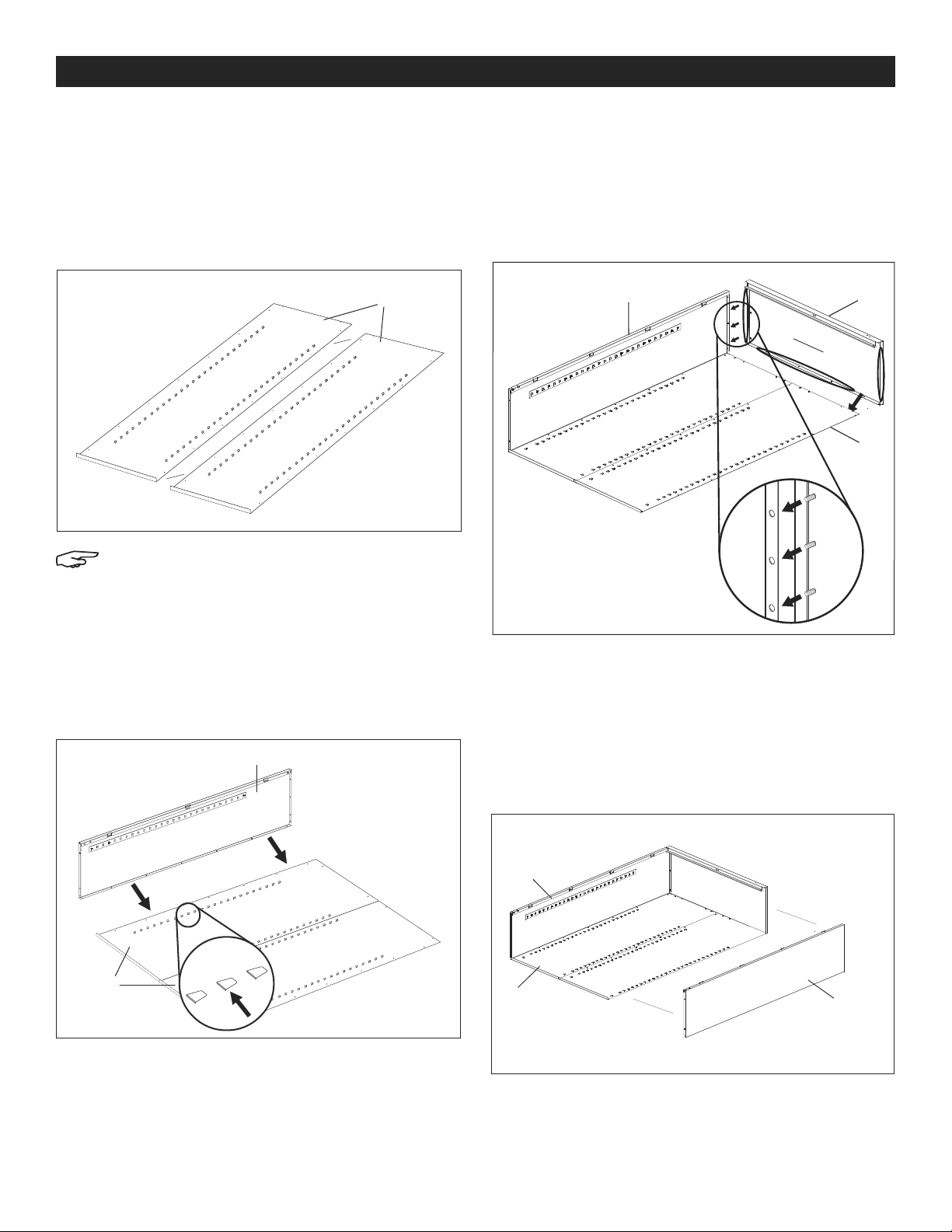

1. Place the back (1) on a protected surface. The
bottom flange should be facing upward. Panels will
overlap slightly. Bolt panels together using 7 bolts and
nuts. (Nuts on the inside of the unit.) (See Figure 1)
NOTE: When bolting the unit together, leave the
bolts slightly loose until step 7, unless otherwise
specified.
2. Attach the left side (3) to the back by placing flange
under the back and bolting the back and sides
together. Be sure that the shelf supports on all shelf
adjustment strips point up on both back and side.
(See Figure 2)
3. Attach the top (4) to the unit by sliding the outer
flange over the back of the unit and the side flange
on the top over the side panel. The threaded studs
should go through the holes in the top flange of the
side and fasten with 3 nuts. Attach the back to the
top using 4 bolts and nuts. (See Figure 3)
4. Attach right side (2) in the same manner used in
step 2. Make sure the side flange overlaps the back
panel and the flange on the top is over the right
side. Push the side panel up so the studs in the top
go through the holes in the top flange of the side.
Fasten with 3 nuts. (See Figure 4)
TOP
BOTTOM
1
Figure 1
3
1
Figure 2
Flanges on top go over
the back & sides
Threaded studs
go through the
holes in the
flange at the
top of the side.
3
1
4
Figure 3
3
2
1
Figure 4

PAGE 4 OF 15 0321 IH-3616
ASSEMBLY CONTINUED

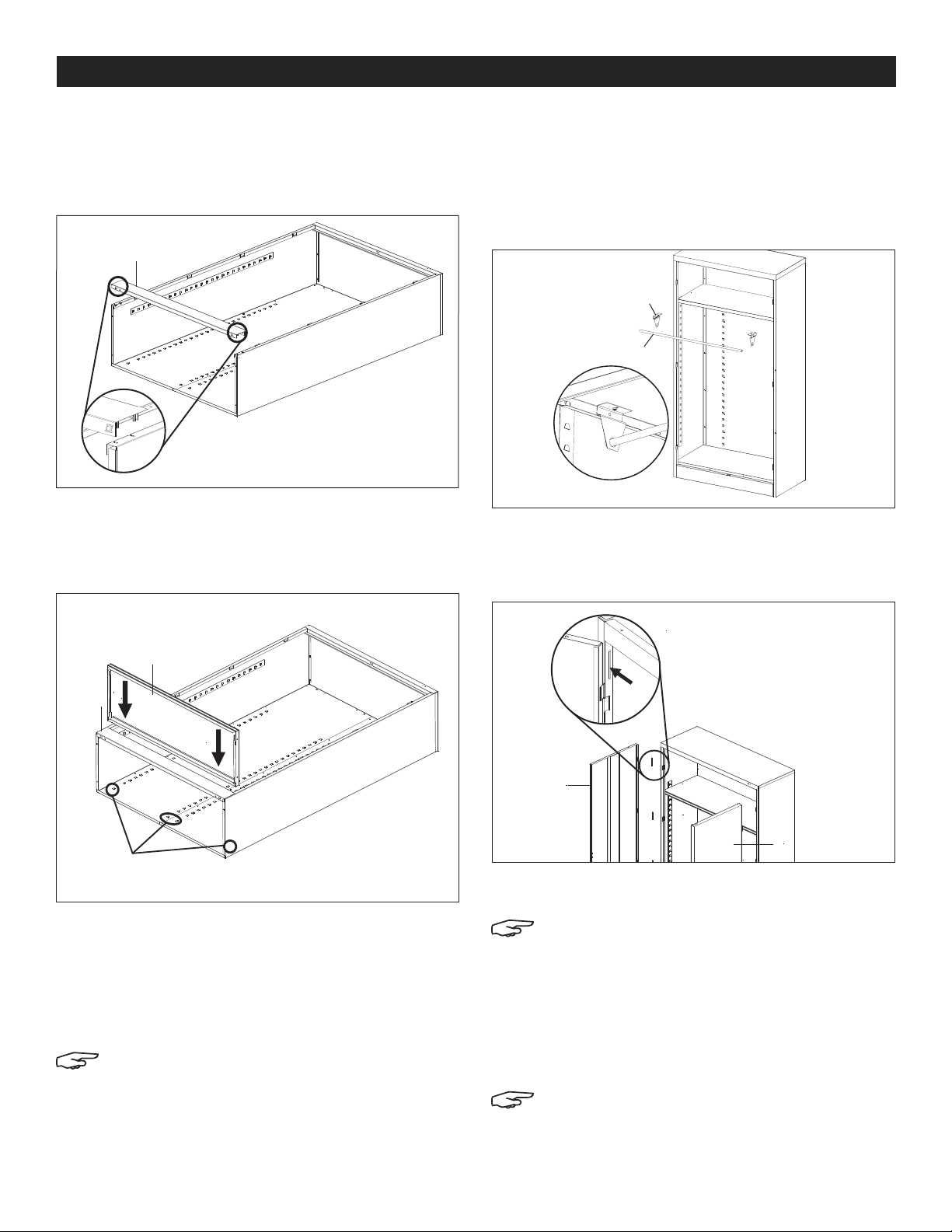

5. Attach the sill (8) to the sides. Place nuts loosely on
each of the studs and slide the ends of the sill into
the slots on both sides of the unit. Then, securely
tighten with nuts. (See Figure 5)
6. Place a shelf (5) into the lowest shelf supports in the
back. The front of the bottom shelf will rest on the sill.
(See Figure 6)
7. Using two people, set unit upright and tighten all
nuts and bolts. Insert the other shelf into the top
position of the shelf supports. Be sure the shelf edge
with no slots faces the cabinet front. The slots on the
other three sides fit over the shelf supports on the
cabinet walls, which hold the shelf in place.
NOTE: To ease shelf installation, have second
person apply slight pressure to the back panels
from behind the cabinet, while other person
installs shelves.
8. Attach a coat rod bracket (13) beneath the left side
of the cabinet shelf by inserting one bolt through the
hole in the left edge of the shelf. Secure with a nut.
Attach the right bracket in the same way. Slide the
coat rod (12) through the holes in the brackets.
(See Figure 7)
9. Attach the left door (6) to the unit. Place the door on
the hinges, align the holes, and drive the four hinge
pins (11) into place. (See Figure 8)
10. Repeat step 9 for the right door (7).
NOTE: If having issues with doors aligning, it
may be due to cabinet not sitting level. Use
included nut driver to adjust leveling feet in
bottom front two corners. Nut driver should
insert through inside of cabinet down into feet
and adjust as needed.
11. Adjust the levelers underneath the front of the unit to
ensure the cabinet is leveled.
NOTE: The doors will not align properly if the
cabinet is not leveled.
5
8
Insert shelf into
bottom shelf supports.
Figure 6
8
Slide studs into the slots
located near the bottom
of each side panel.
Figure 5
6
11
7
Figure 8
12
13
Figure 7

PAGE 5 OF 15 0321 IH-3616
ASSEMBLY CONTINUED
14
Figure 8
Open position Closed position
Figure 9
Open position Closed position
16
18
17
17
16
16
18
17
17
16
Fi g ure 11 Figure 12
18
15
Figure 10

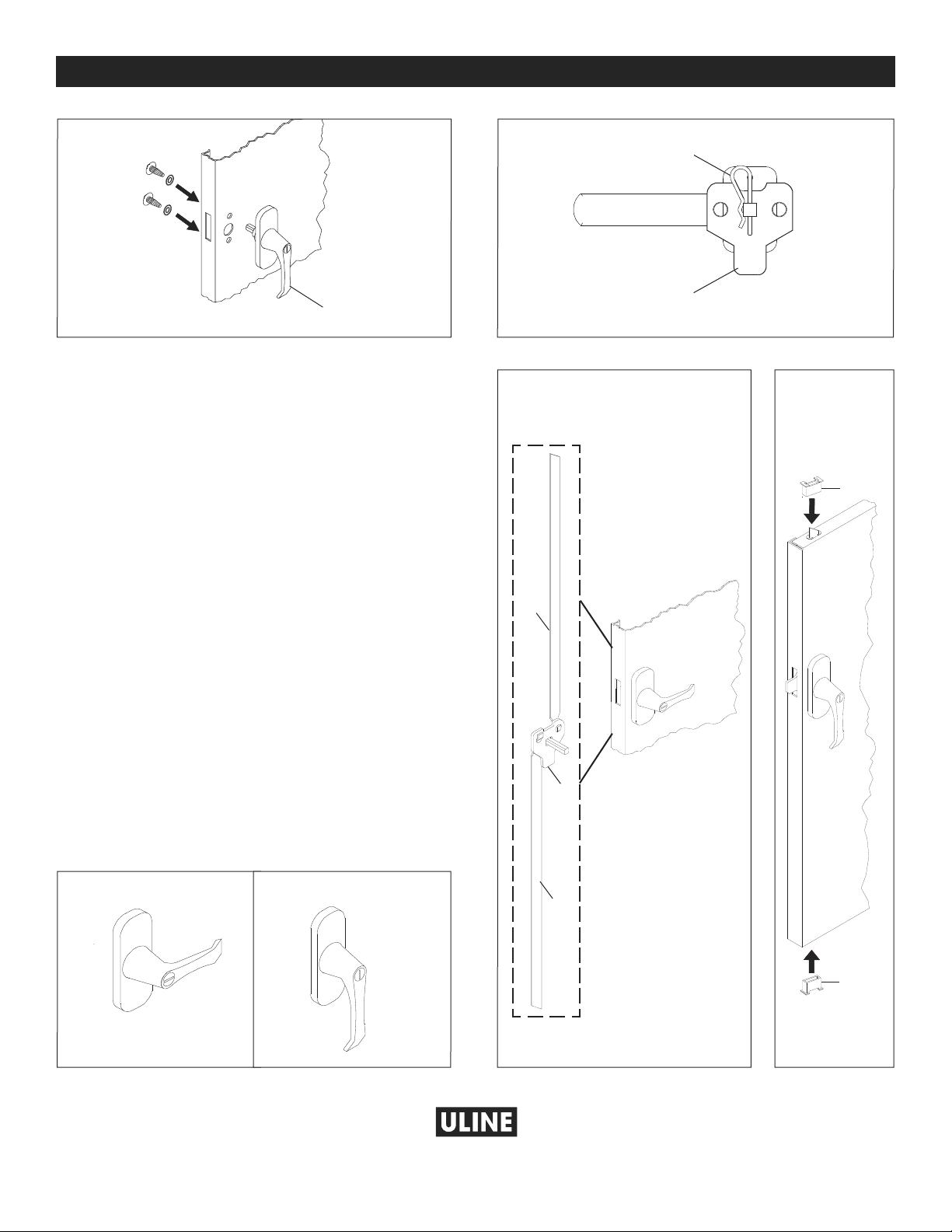

ATTACHING HANDLE
1. Place the locking handle (14) on the right hand
door and fasten with two slotted bolts and lock
washers. (See Figure 8)
2. Turn the handle to the open position (See Figure 9)
and place the locking cam (18) over the square
shank of the door handle. Place the cotter pin (15)
through the hole of the square shank.
(See Figure 10)
3. With the handle still in the open position, hook the
lock bars (17) into the locking cam (18). Once in
position, slowly rotate the door handle to the closed
position so the lock bars protrude from the holes at
the top and bottom of the door. (See Figure 11)
4. Slide the nylon lock bar guides (16) over the lock
bar (17) ends and through the door slots. Push firmly
until the guides snap into place. If necessary, turn
the handle back to the open position and gently
tap with a hammer until the guides snap into place.
(See Figure 12)
5. Attach dummy handle (14) to the left door using two
slotted bolts and lock washers.
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0321 IH-3616
GABINETE TIPO ARMARIO
800-295-5510
uline.mx
πH-3616, H-5280
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32"
(incluida)
Desarmador de Cabeza Plana
Mazo de Hule
¡PRECAUCIÓN! Algunas partes pueden tener
bordes filosos. Tenga cuidado al manejar
las distintas piezas para evitar lesiones. Para
seguridad, use guantes de trabajo para
ensamblar las partes.

PAGE 7 OF 15 0321 IH-3616
PARTES
4
911
13
6
8
2
7
10
31
5
12
18
16
16
17
17
14
15
ENSAMBLE BASE ENSAMBLE DEL ASA
#DESCRIPCIÓN CANT.
1Panel Posterior 2
2Panel Lateral Derecho 1
3Panel Lateral Izquierdo 1
4 Parte Superior 1
5 Repisa 2
6Puerta Izquierda 1
7Puerta Derecha 1
8Umbral 1
9 Pernos (#8-32 x 3/8") 28
10 Tuercas (#8-32) 38
11 Perno de la Bisagra 8
12 Barra para Abrigos 1
13 Soporte de la Barra para Abrigos 2
#DESCRIPCIÓN CANT.
14 Asa de Bloqueo con Llaves y Asa Inactiva
(Juego) 1
15 Pasador 1
16 Guía de la Barra de Seguridad 2
17 Barra de Seguridad (Juego) 1
18 Leva con Seguro 1

PAGE 8 OF 15 0321 IH-3616
INSTRUCCIONES DE ENSAMBLE
ENSAMBLE DEL GABINETE
1. Coloque el panel posterior (1) sobre una superficie
protegida. La pestaña inferior deberá mirar
hacia arriba. Los paneles quedarán encimados
ligeramente. Una los paneles usando 7 pernos y
tuercas. (Coloque las tuercas en el interior de la
unidad). (Vea Diagrama 1)
NOTA: Al unir las distintas piezas de la unidad,
deje los pernos ligeramente sueltos hasta el
paso 7, a menos que se indique lo contrario.
2. Fije el panel lateral izquierdo (3) a la parte posterior
colocando la pestaña por debajo uniendo con
pernos la parte posterior y los laterales. Asegúrese
de que los soportes de repisa de todas las tiras de
ajuste de las repisas apunten hacia la parte posterior
y lateral. (Vea Diagrama 2)
3. Fije el panel superior (4) a la unidad deslizando la
pestaña exterior por detrás de la unidad y la pestaña
lateral de la parte superior por encima del panel
lateral. Los remaches roscados deberán insertarse en
los orificios de la pestaña superior del lateral y fijarse
con 3 tuercas. Una el panel posterior al superior
usando 4 pernos y tuercas. (Vea Diagrama 3)
4. Fije el panel lateral derecho (2) igual que hizo en
el paso 2. Asegúrese de que la pestaña lateral se
solapa con el panel posterior y de que la pestaña
superior quede por encima del lado derecho.
Empuje el panel lateral hacia arriba de forma que
los remaches de la parte superior se inserten en los
orificios de la pestaña superior del lado. Fíjelos con 3
tuercas. (Vea Diagrama 4)
PARTE SUPERIOR
PARTE INFERIOR
1
Diagrama 1
3
1
Diagrama 2
3
2
1
Las pestañas superiores
van por encima de la parte
posterior y de los laterales
Los remaches
roscados se insertan
en los orificios de la
pestaña de la parte
superior del lateral.
3
1
4
Diagrama 3
Diagrama 4

PAGE 9 OF 15 0321 IH-3616
CONTINUACIÓN DE ENSAMBLE

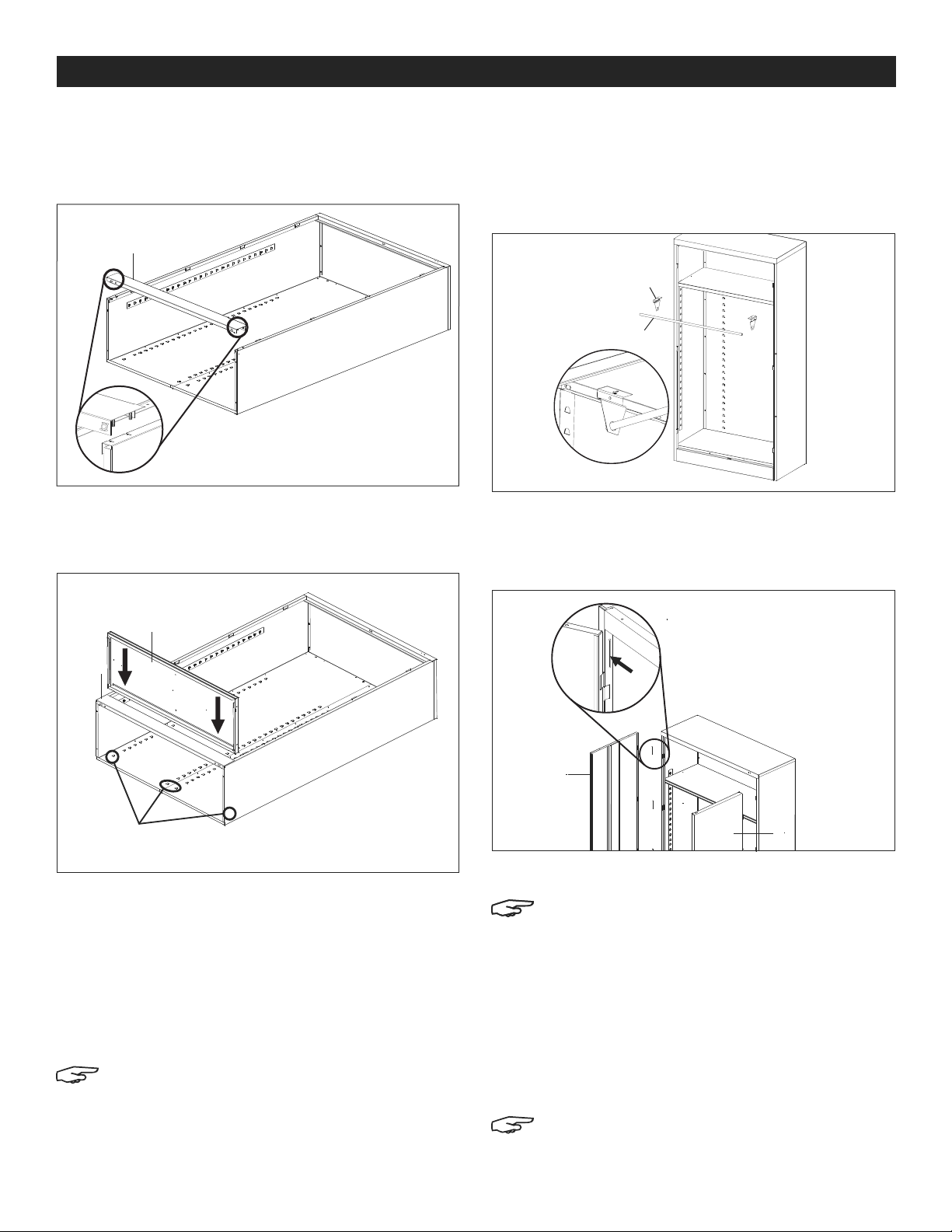

5. Coloque el umbral (8) en los laterales. Coloque las
tuercas sin apretar en cada uno de los remaches
y deslice los extremos del umbral en las ranuras de
ambos lados de la unidad. A continuación apriete
de forma segura con tuercas. (Vea Diagrama 5)
6. Coloque una repisa (5) en los soportes de repisa más
bajos en la parte posterior. La parte delantera de la
repisa inferior se apoyará en el umbral. (Vea Diagrama 6)
7. Con la colaboración de dos personas, coloque
la unidad en posición vertical y apriete todas las
tuercas y los pernos. Inserte la otra repisa en la parte
superior de los soportes de repisa. Asegúrese de
que el borde de la repisa que no tiene ranuras mire
hacia la parte delantera del gabinete. Las ranuras
de los otros tres lados se ajustan sobre los soportes
de repisa en las paredes del gabinete, las cuales
sostienen la repisa en su lugar.
NOTA: Para facilitar la instalación de las repisas,
consiga que otra persona aplique presión a los
paneles posteriores desde la parte de atrás del
gabinete, mientras que la otra persona instala
las repisas.
8. Fije el soporte de la barra para abrigos (13) por
debajo del lado izquierdo de la repisa del gabinete
insertando un perno a través del orificio del extremo
izquierdo de la repisa. Fije con una tuerca. Coloque
el soporte derecho de la misma manera. Deslice la
barra para abrigos (12) a través de los orificios de los
soportes. (Vea Diagrama 7)
9. Coloque la puerta izquierda (6) en la unidad.
Coloque la puerta en las bisagras, alinee los orificios
e inserte los cuatro pernos de la bisagra (11) en su
lugar. (Vea Diagrama 8)
10. Repita el paso 9 con la puerta derecha (7).
NOTA: Si tiene problemas con la alineación
de las puertas, podría ser debido a que el
gabinete no está nivelado. Utilice la llave de
tuercas incluida para ajustar el nivel de las
patas en las esquinas frontales inferiores. Debe
insertar la llave de tuercas por adentro del
gabinete hasta las patas y ajustar cuanto sea
necesario.
11. Ajuste los niveladores ubicados debajo de la parte
delantera de la unidad para asegurarse que el
gabinete está nivelado.
NOTA: Las puertas no quedarán correctamente
alineadas si el gabinete no está nivelado.
5
8
Inserte la repisa en los
soportes de repisa inferiores.
Diagrama 6
8
Deslice los remaches en las
ranuras ubicadas cerca de la
base de cada panel lateral.
Diagrama 5
6
11
7
Diagrama 8
12
13
Diagrama 7

PAGE 10 OF 15 0321 IH-3616
CONTINUACIÓN DE ENSAMBLE
14
Diagrama 8
Posición de abierto Posición de cerrado
Diagrama 9
Posición de abierto Posición de cerrado
16
18
17
17
16
16
18
17
17
16
Diagrama 11 Diagrama 12
18
15
Diagrama 10

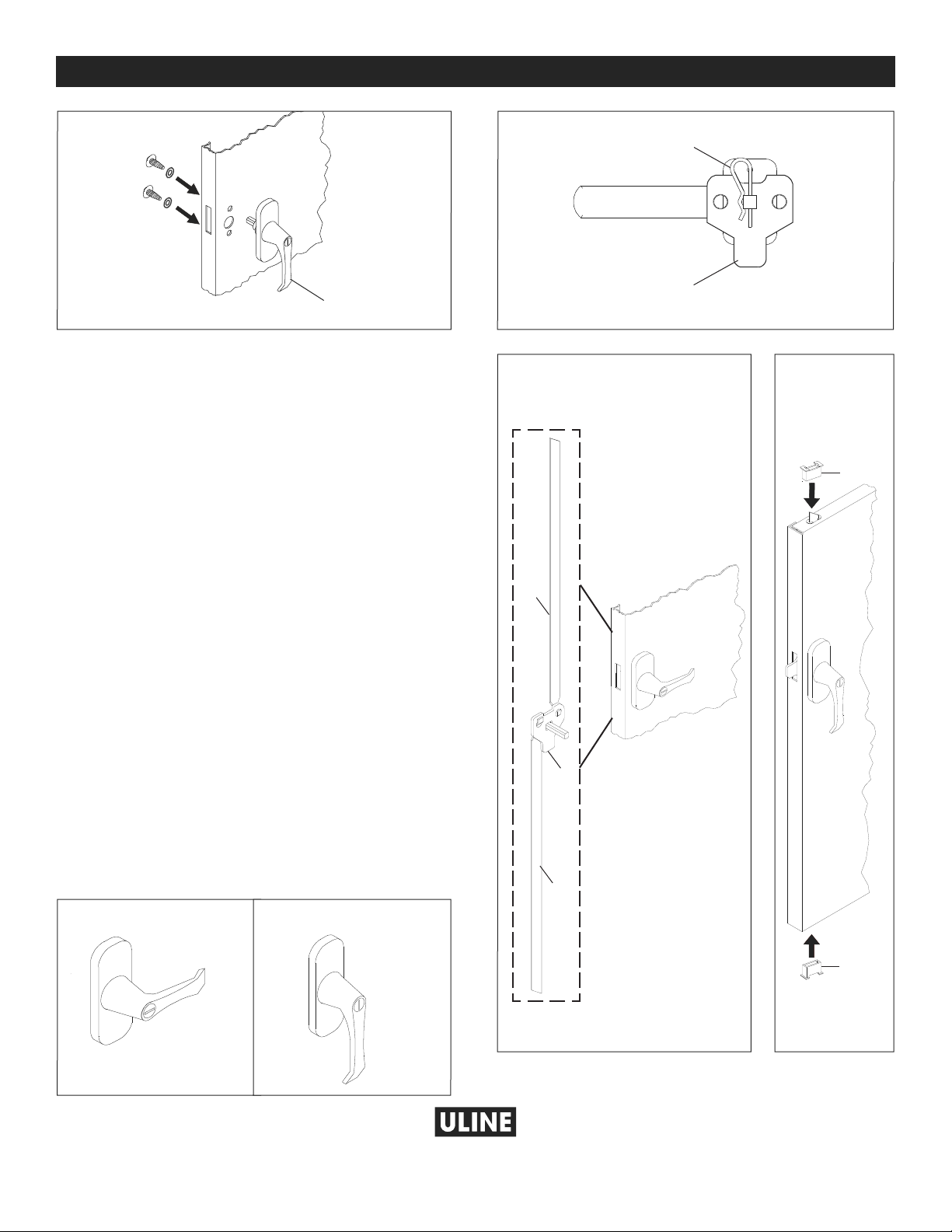

COLOCACIÓN DEL ASA
1. Coloque el asa de bloqueo (14) sobre la puerta
derecha y fíjela con dos pernos ranurados y
rondanas de seguridad. (Vea Diagrama 8)
2. Gire el asa a la posición de abierto (Vea Diagrama
9) y coloque la leva con seguro (18) sobre el
vástago cuadrado del asa de la puerta. Coloque
el pasador (15) a través del orificio del vástago
cuadrado. (Vea Diagrama 10)
3. Con el asa todavía en la posición de abierto, fije
las barras de seguridad (17) a la leva con seguro
(18). Una vez en posición, gire lentamente el asa
de la puerta a la posición de cerrado de forma
que las barras de seguridad sobresalgan de los
orificios en la parte superior e inferior de la puerta.
(Vea Diagrama 11)
4. Deslice las barras de seguridad de nylon (16) sobre
los extremos de la barra de seguridad (17) y a través
de las ranuras de la puerta. Empuje con firmeza hasta
que las guías encajen en su lugar. Si es necesario,
gire el asa de nuevo a la posición de abierto y
golpéela con suavidad con un mazo hasta que las
guías encajen en su lugar. (Vea Diagrama 12)
5. Fije el asa inactiva (14) a la puerta izquierda usando
dos pernos ranurados y rondanas de seguridad.
8
00-295-551
0
uline.mx

PAGE 11 OF 15 0321 IH-3616
PENDERIE
1-800-295-5510
uline.ca
πH-3616, H-5280
OUTILS REQUIS
Tournevis à douille de 11/32po
(compris)
Tournevis à tête plate
Maillet en caoutchouc
MISE EN GARDE! Certaines pièces peuvent
avoir des bords tranchants. Faites attention
lorsque vous manipulez les diverses pièces,
afin d'éviter les blessures. Pour sécurité, portez
des gants de travail pendant le montage.

PAGE 12 OF 15 0321 IH-3616
PIÈCES
4
911
13
6
8
2
7
10
31
5
12
18
16
16
17
17
14
15
ENSEMBLE PRINCIPAL ENSEMBLE DE LA POIGNÉE
#DESCRIPTION QTÉ
1Panneau arrière 2
2Panneau latéral droit 1
3Panneau latéral gauche 1
4Panneau du haut 1
5Tablette 2
6 Porte de gauche 1
7 Porte de droite 1
8 Seuil de cadre 1
9 Boulons (n°8-32x 3/8 po) 28
10 Écrous (n°8-32) 38
11 Axe de charnière 8
12 Tringle 1
13 Support de tringle 2
#DESCRIPTION QTÉ
14 Poignée de verrouillage avec clés et
poignée complémentaire (ensemble) 1
15 Goupille fendue 1
16 Guide de barre de verrouillage 2
17 Barre de verrouillage (ensemble) 1
18 Came de verrouillage 1

PAGE 13 OF 15 0321 IH-3616

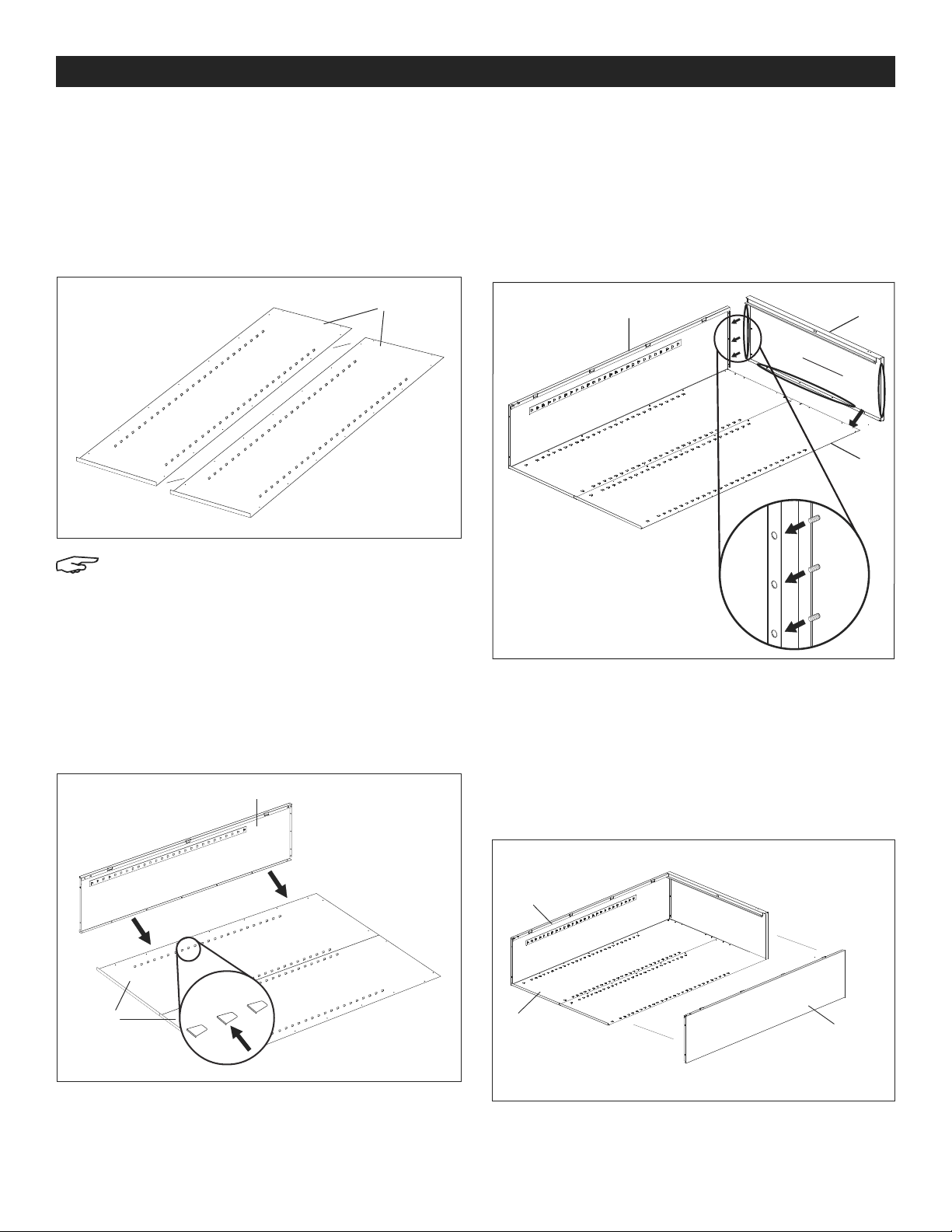

MONTAGE DE L'ARMOIRE
1. Placez les panneaux arrière (1) sur une surface
protégée. Les brides inférieures doivent être
orientées vers le haut. Les panneaux seront
légèrement superposés. Fixez les panneaux
ensemble à l'aide de 7boulons et écrous. (Écrous à
l'intérieur de l'unité.) (Voir Figure 1)
REMARQUE: Lorsque vous boulonnez l'unité
ensemble, laissez les boulons légèrement
desserrés jusqu'à l'étape 7, à moins
d'indication contraire.
2. Fixez le panneau latéral gauche (3) aux panneaux
arrière en plaçant la bride en dessous du panneau
arrière et en boulonnant les panneaux ensemble.
Assurez-vous que tous les supports de tablette sur
les panneaux arrière et latéral pointent vers le haut.
(Voir Figure2)
3. Fixez le panneau du haut (4) à l'unité en glissant
la bride externe par-dessus l'arrière de l'unité et la
bride latérale du panneau du haut par-dessus le
panneau latéral. Les goujons filetés doivent s'insérer
dans les trous de la bride supérieure du panneau
latéral et être fixés à l'aide de trois écrous. Fixez les
panneaux arrière au panneau du haut à l'aide de
quatre boulons et écrous. (Voir Figure3)
4. Fixez le côté droit (2) en suivant les directives de
l'étape 2. Assurez-vous que la bride du panneau
latéral chevauche le panneau arrière et que la
bride du panneau du haut chevauche le côté
droit. Poussez le panneau latéral vers le haut afin
que les goujons s'insèrent dans les trous de la bride
supérieure du panneau latéral. Fixez à l'aide de trois
écrous. (Voir Figure4)
HAUT
BAS
1
Figure1
INSTRUCTIONS DE MONTAGE
3
1
Figure2
3
2
1
3
1
4
Les brides du panneau du
haut vont par-dessus les
panneaux arrière et latéraux
Les goujons filetés
doivent s'insérer dans
les trous de la bride
supérieure du
panneau latéral.
Figure3
Figure4

PAGE 14 OF 15 0321 IH-3616
MONTAGE SUITE
5. Fixez le seuil de cadre (8) aux côtés. Placez les
écrous sur chacun des goujons sans les serrer et
glissez les extrémités du seuil de cadre dans les
fentes sur les deux côtés de l'unité. Ensuite, serrez
fermement à l'aide d'écrous. (Voir Figure5)
6. Placez une tablette (5) dans les supports de tablette
les plus bas sur le panneau arrière. L'avant de la
tablette inférieure reposera sur le seuil de cadre.
(Voir Figure 6)
7. Avec une autre personne, placez l'unité en position
verticale et serrez tous les écrous et boulons. Insérez
l’autre tablette sur la position supérieure des supports
de tablette. Assurez-vous que le bord sans fente
de la tablette est orienté vers l'avant de l'armoire.
Les fentes sur les trois autres côtés s’installent sur les
supports de tablette sur les parois de l’armoire pour
maintenir la tablette en place.
REMARQUE : Pour faciliter le montage, tandis
qu’une personne installe les tablettes, l’autre
appuyera légèrement par derrière sur l’armoire.
8. Fixez un support de tringle (13) sous le côté gauche
de la tablette de l'armoire en insérant un boulon à
travers le trou dans le bord gauche de la tablette.
Fixez à l'aide d'un écrou. Fixez le support droit de la
même manière. Glissez la tringle (12) dans les trous
des supports. (Voir Figure7)
9. Fixez la porte de gauche (6) à l'unité. Placez la porte
sur les charnières, alignez les trous et insérez les quatre
axes de charnière (11) en position. (Voir Figure8)
10. Répétez l'étape9 pour la porte de droite (7).
REMARQUE : Si vous avez des problèmes avec
l'alignement des portes, cela peut être dû au
fait que l'armoire n'est pas de niveau. Utilisez le
tournevis à douille inclus pour ajuster les pieds
de nivellement situés aux deux coins inférieurs
avant. Le tournevis à douille doit être inséré à
l'intérieur de l'armoire vers les pieds. Ajustez si
nécessaire.
11. Ajustez les patins sous le devant de l'unité pour vous
assurer que l'armoire est de niveau.
REMARQUE: Les portes ne s'aligneront pas
correctement si l'armoire n'est pas de niveau.
5
8
Insérez la tablette sur
les supports inférieurs.
Figure6
8
Glissez les goujons
dans les fentes situées au bas
de chaque panneau latéral.
Figure5
6
11
7
Figure 8
12
13
Figure 7

PAGE 15 OF 15 0321 IH-3616
MONTAGE SUITE
14
Figure8
Position ouverte Position fermée
Figure9
Position ouverte Position fermée
16
18
17
17
16
16
18
17
17
16
Figure11 Figure12
18
15
Figure10

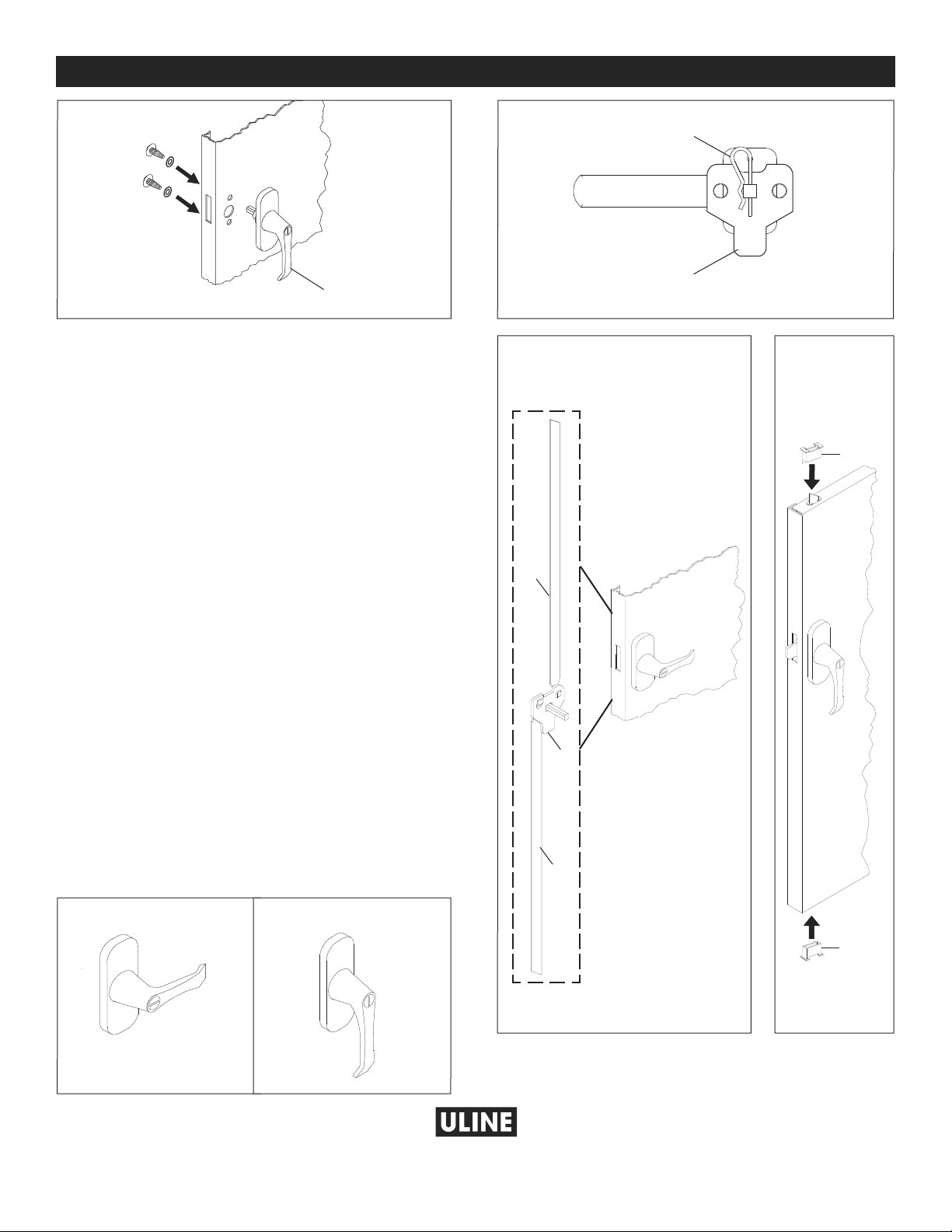

FIXATION DE LA POIGNÉE
1. Placez la poignée de verrouillage (14) sur la porte
de droite et fixez à l'aide de deux boulons fendus
et de rondelles de blocage. (Voir Figure8)
2. Tournez la poignée en position ouverte (Voir Figure 9)
et placez la came de verrouillage (18) sur la tige
carrée de la poignée de porte. Placez la goupille
fendue (15) à travers le trou de la tige carrée.
(Voir Figure10)
3. Avec la poignée toujours en position ouverte,
accrochez les barres de verrouillage (17) à la came
de verrouillage (18). Une fois en position, tournez
lentement la poignée de porte en position fermée
afin que les barres de verrouillage sortent des trous
dans le haut et le bas de la porte. (Voir Figure11)
4. Glissez les guides de barre de verrouillage en nylon
(16) sur les extrémités des barres de verrouillage
(17) et à travers les fentes de la porte. Appuyez
fermement jusqu'à ce que les guides s'enclenchent
dans la porte. Si nécessaire, tournez la poignée en
position ouverte et tapotez doucement avec un
marteau jusqu'à ce que les guides s'enclenchent.
(Voir Figure12)
5. Fixez la poignée complémentaire (14) à la porte de
gauche à l'aide de deux boulons à encoches et
deux rondelles de blocage.
1
-800-295-551
0
uline.ca
