U-Line H-9648 User manual

PAGE 1 OF 9 0422 IH-9648
1-800-295-5510
uline.com
ADJUSTABLE HEIGHT
STAINLESS STEEL
WORKTABLE
H-9648, H-9649
H-9650
PARTS
ASSEMBLY
Outer Leg Tube
Phillips Head Bolt
Phillips Head Bolt
Inner Leg Tube
Flange
Nut
Flange
Nut
Gusset
NOTE: If purchased with optional casters,
replace adjustable feet after table assembly
is completed.
NOTE: Assemble unit on a smooth non-marring
surface to prevent scratching.
1. With tabletop upside down, place inner leg tube in
tabletop gusset. Secure inner leg tube to tabletop
gusset with one Phillips head bolt and flange nut
using Phillips head screwdriver and 10 mm wrench.
(See Figure 1)
2. Place outer leg tube over inner leg tube and set to
preferred height. Secure inner and outer leg tubes
together with one Phillips head bolt and flange nut
using Phillips screwdriver and 10 mm wrench. Set
and secure remaining legs at the same height.
(See Figure 1)
Figure 1
TOOLS NEEDED
Tabletop
5/32" Allen
Wrench
(included)
10 mm
Wrench
Phillips
Screwdriver
Flathead
Screwdriver
(optional)
Rubber
Mallet
(optional)
Para Español, vea páginas 4-6.
Pour le français, consulter les pages 7-9.
Undershelf x 1 Outer Leg Tube with
Adjustable Foot x 4
Inner Leg Tube x 4
Set Screw x 8
Caster x 4
(optional)
Tabletop x 1
Phillips Head Bolt x 8Leg Plug x 60
(Optional)
Flange Nut x 8

PAGE 2 OF 9 0422 IH-9648
Figure 2
ASSEMBLY CONTINUED
Figure 3
3. Place tabletop/leg assembly on its side.
(See Figure 2)
4. Push tabletop/leg assembly through undershelf
collars to desired height. A rubber mallet may be
needed to move shelf along leg tubes. To ensure
exact height, mark desired height on each leg
assembly with magic marker or grease pencil.
(See Figure 2)
NOTE: Each leg assembly must be at the
same height or shelf collars could fail.
Recommended height from the floor to the top
of the undershelf is 10" and must be 6"
or higher to meet NSF standards.
NOTE: Optional casters add 3⁄" to height.
NOTE: Undershelf can only be secured to outer
leg tube.
5. Secure legs to undershelf with set screws using
5/32" Allen wrench. (See Figure 3)
NOTE: Do not overtighten screws.
6. Level table with the adjustable feet. Adjustable feet
allow approximately 1" of adjustment. (See Figure 4)
NOTE: To adjust height after assembly, lay
table on its side. Remove Phillips head bolts
and flange nuts from each leg and adjust legs
to preferred height. This will result in the inner
leg tube moving along the outer leg tube.
Re-secure bolts and flange nuts on each leg
using a Phillips screwdriver and 10 mm wrench.
Undershelf
Figure 4

PAGE 3 OF 9 0422 IH-9648
OPTIONAL CASTERS
1. Flip the table over onto a smooth, non-marring
surface. Remove adjustable feet from legs using a
flat head screwdriver. (See Figure 5)
NOTE: You may need to use a rubber mallet or
hammer to assist.
2. Hold caster base and rotate nylon bushing
clockwise. This will cause the rubber piece to
expand. (See Figure 6)
3. Expand the rubber enough so that it will fit snugly
into the leg.
4. With caster fully inserted into the leg, turn clockwise
until caster is secured to leg. (See Figure 7)
NOTE: If too loose, pull out caster and tighten
caster further. Repeat step 2.
Figure 6
Figure 5
Rubber
Expansion Piece
Nylon Bushing
Caster Base
1
-800-295-551
0
uline.com
Figure 7
Leg

PAGE 4 OF 9 0422 IH-9648
800-295-5510
uline.mx
MESA DE TRABAJO
DE ACERO INOXIDABLE
DE ALTURA AJUSTABLE
H-9648, H-9649
H-9650
PARTES
ENSAMBLE
Tubo Exterior de la Pata
Perno de Cruz
Tubo Interior de la Pata
Refuerzo
NOTA: Si se adquiere con las ruedas opcionales,
reemplace los niveladores ajustables después de
terminar el ensamble de la mesa.
NOTA: Ensamble la unidad sobre una superficie
lisa que no deje marcas para evitar rayones.
1. Con la cubierta de la mesa boca abajo, coloque el
tubo interior de la pata en el refuerzo de la cubierta.
Fije el tubo interior de la pata al refuerzo de la mesa
con un perno de cruz y una tuerca con reborde
usando el desarmador de cruz y la llave de 10 mm.
(Vea Diagrama 1)
2. Cubra el tubo interior de la pata con el tubo exterior
y ajústelo a la altura deseada. Fije el tubo exterior e
interior uniéndolos con un perno de cruz y una tuerca
con reborde usando el desarmador de cruz y la llave
de 10 mm. Ajuste y asegure las patas restantes a la
misma altura. (Vea Diagrama 1)
HERRAMIENTAS NECESARIAS
Cubierta
Llave Allen
de 5/32"
(incluida)
Llave de
10 mm
Desarmador
de Cruz
Desarmador Plano
(opcional)
Diagrama 1
Tuerca con
Reborde
Mazo de
Caucho
(opcional)
Perno de Cruz
Tuerca con
Reborde
1 Repisa Inferior 4 Tubos Exteriores de
las Patas con Nivelador
Ajustable
4 Tubos Interiores de
las Patas
8 Tornillos
de Ajuste
4 Ruedas
(opcionales)
Tabletop x 1
8 Pernos de Cruz60 Tapones para Pata
(Opcionales)
8 Tuercas con
Reborde

PAGE 5 OF 9 0422 IH-9648
Diagrama 2
CONTINUACIÓN DEL ENSAMBLE
Diagrama 3
Repisa Inferior
3. Coloque el ensamble de la cubierta/pata de
costado. (Vea Diagrama 2).
4. Empuje el ensamble de la cubierta/pata a través
de los aros de la repisa inferior hasta la altura
deseada. Podría ser necesario un mazo de caucho
para deslizar la repisa a lo largo de los tubos de las
patas. Para asegurar una altura exacta, marque la
altura deseada en cada ensamble de pata con un
marcador de agua o cera. (Vea Diagrama 2)
NOTA: Cada ensamble de pata debe estar a
la misma altura o las ranuras de las repisas
podrían dañarse. La altura recomendada del
piso a la parte superior de la repisa inferior es
de 25 cm (10") y debe ser de 15.2 cm (6") o
más para cumplir con los estándares de NSF.
NOTA: Las ruedas opcionales añaden 8.6 cm
(3⁄") a la altura.
NOTA: La repisa inferior solo se puede fijar a los
tubos exteriores de las patas.
5. Asegure las patas a la repisa inferior con los tornillos
de ajuste usando una llave Allen de 5/32".
(Vea Diagrama 3)
NOTA: No apriete demasiado los tornillos.
6. Estabilice la mesa con los niveladores ajustables.
Las patas permiten aproximadamente 1" de ajuste.
(Vea Diagrama 4)
NOTA: Para ajustar la altura después del
ensamble, coloque la mesa de lado. Retire
los pernos de cruz y las tuercas con reborde
de cada pata y ajuste las patas a la altura
preferida. Esto resultará en que el tubo interior
de la pata se desplace a lo largo del tubo de
la pata exterior. Vuelva a asegurar los pernos y
las tuercas con reborde en cada pata usando
un desarmador de cruz y una llave de 10 mm.
Diagrama 4

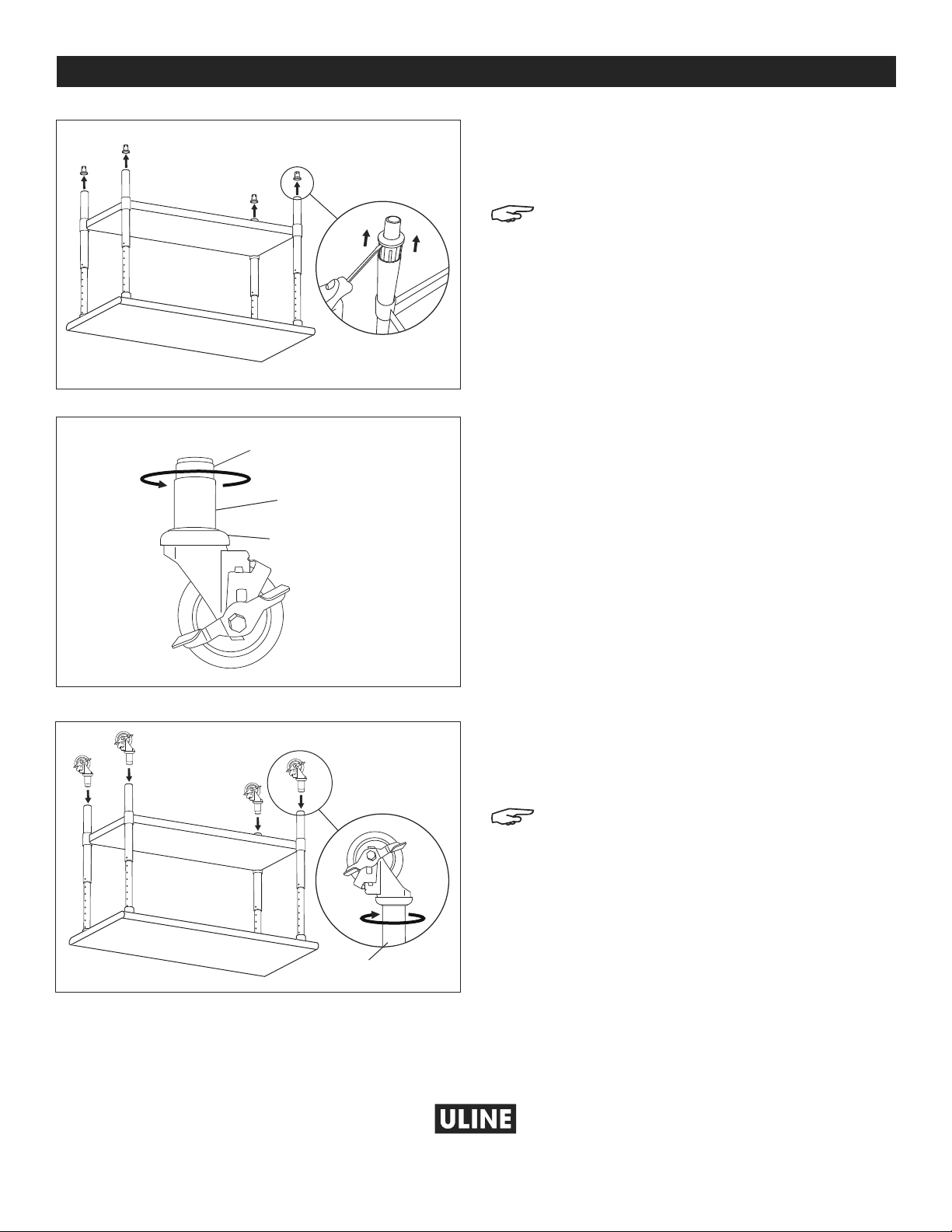

PAGE 6 OF 9 0422 IH-9648
RUEDAS OPCIONALES
Diagrama 6
Diagrama 5
Pieza de Caucho
de Expansión
Balero de Nylon
Base de la Rueda
1. Voltee la mesa sobre una superficie lisa que no
deje marcas. Retire las patas ajustables de los tubos
usando un desarmador de cabeza plana.
(Vea Diagrama 5)
NOTA: Podría necesitar un mazo de caucho o
martillo para ayudarse.
2. Sostenga la base de la rueda y gire el balero de
nylon en el sentido de las manecillas del reloj. Esto
ocasionará que la pieza de caucho se expanda.
(Vea Diagrama 6)
3. Expanda el caucho lo suficiente para que embone
perfectamente en la pata.
4. Con la rueda completamente dentro de la pata,
gire en el sentido de las manecillas del reloj hasta
que la rueda quede fija en la pata.
(Vea Diagrama 7)
NOTA: Si queda muy floja, saque la rueda y
apriétela más. Repita el paso 2.
Diagrama 7
Pata
8
00-295-551
0
uline.mx

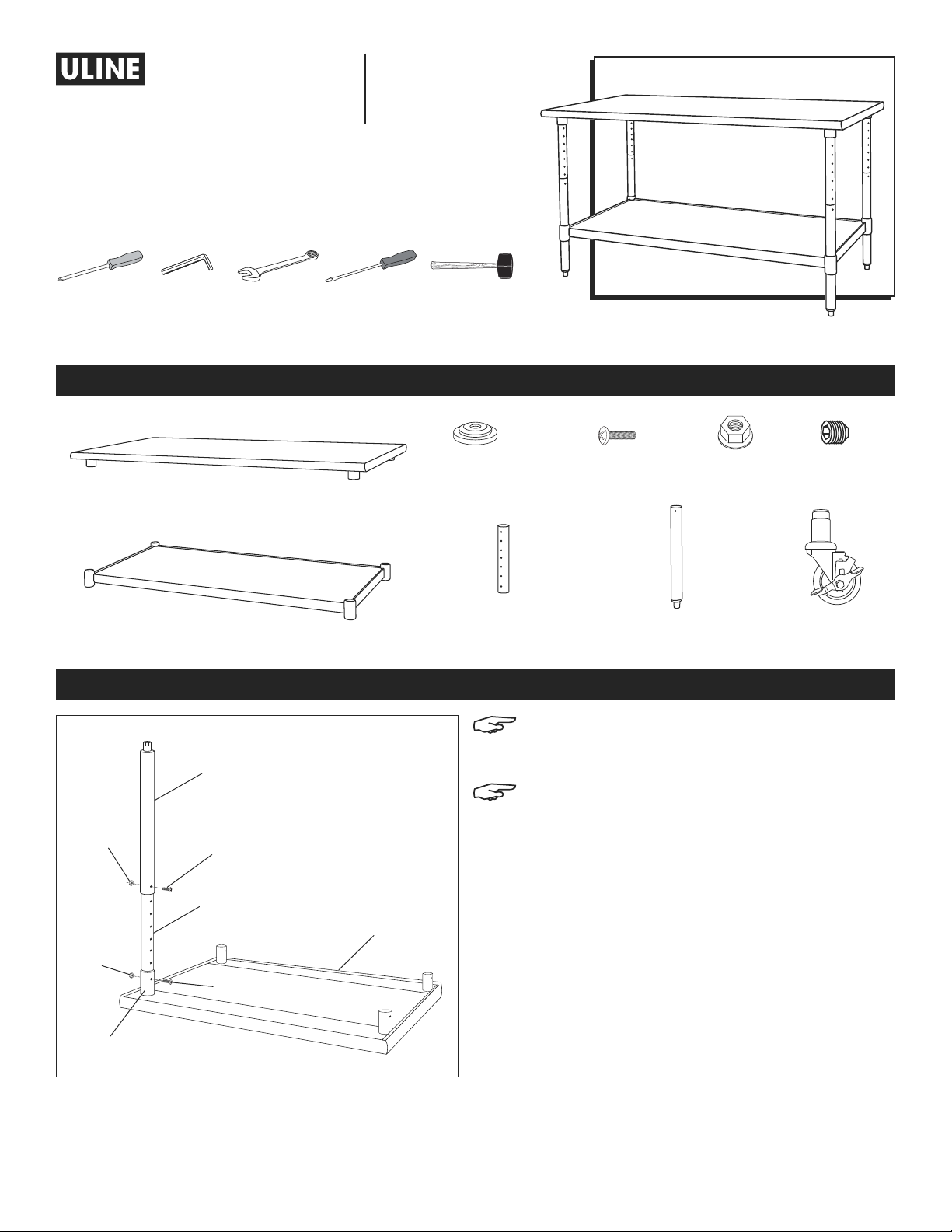

PAGE 7 OF 9 0422 IH-9648
1-800-295-5510
uline.ca
TABLE DE TRAVAIL À
HAUTEUR RÉGLABLE
EN ACIER INOXYDABLE
H-9648, H-9649
H-9650
PIÈCES
MONTAGE
Tube de pied extérieur
Boulon à tête cruciforme
Tube de pied intérieur
Écrou à
embase
Gousset
REMARQUE: Si vous avez acheté des
roulettes optionnelles, les pattes réglables
seront remplacées après que la table soit
complètement montée.
REMARQUE: Montez la table sur une surface
lisse qui ne marque pas afin d'éviter des
égratignures.
1. Avec la surface de table posée à l'envers, placez le
tube de pied intérieur dans le gousset. Fixez le tube
de pied intérieur au gousset avec un boulon à tête
cruciforme et un écrou à embase en vous servant
de la clé de 10 mm et du tournevis cruciforme.
(Voir Figure 1)
2. Placez le tube de pied extérieur sur le tube de pied
intérieur à la hauteur souhaitée. Fixez les tubes
ensemble avec un boulon à tête cruciforme et un
écrou à embase en vous servant de la clé de 10
mm et du tournevis cruciforme. Fixez les autres pieds
à la même hauteur. (Voir Figure 1)
Figure 1
OUTILS REQUIS
Surface de table
Clé Allen de
5/32 po (inclus)
Clé de
10 mm
Tournevis
cruciforme
Tournevis à
tête plate
(optionnel)
Maillet en
caoutchouc
(optionnel)
Boulon à tête
cruciforme
Écrou à
embase
Tablette inférieure x 1 Tube de pied extérieur
avec patte réglable x 4
Tube de pied intérieur x 4
Vis de réglage
x 8
Roulette x 4
(optionnel)
Surface de table x 1
Boulon à tête
cruciforme x 8
Bouchon de tube
de pied x 60
(optionnel)
Écrou à embase
x 8

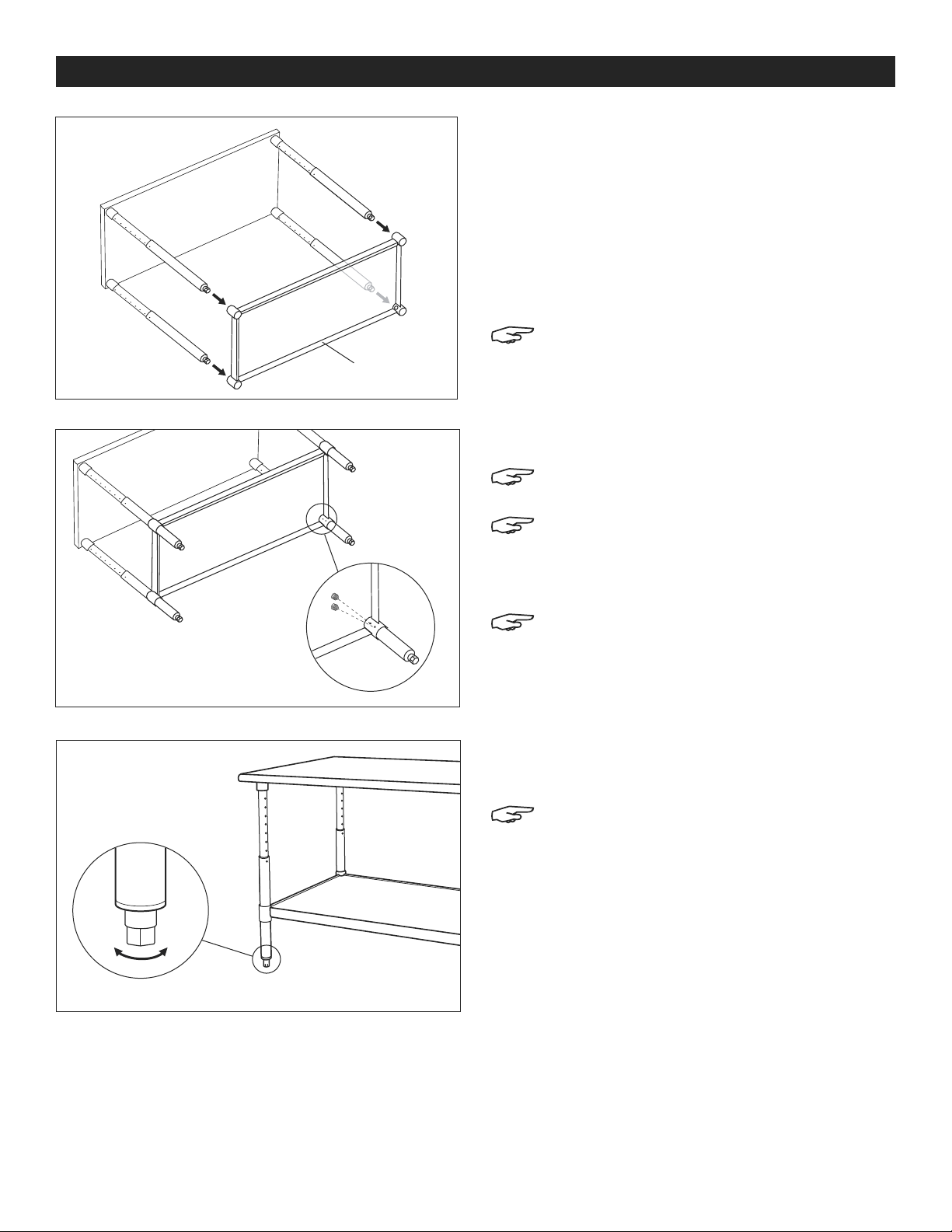

PAGE 8 OF 9 0422 IH-9648
Figure 2
MONTAGE SUITE
Figure 3
Tablette inférieure
3. Posez l'ensemble des pieds/de la surface sur le côté.
(Voir Figure 2)
4. Passez l'ensemble des pieds/de la surface dans les
collets de la tablette inférieure à la hauteur désirée.
Un maillet en caoutchouc peut être nécessaire pour
faire bouger la tablette le long des tubes de pied.
Pour assurer la hauteur exacte, marquez la hauteur
souhaitée sur chacun des pieds assemblés avec un
marqueur effaçable ou un crayon gras.
(Voir Figure 2)
REMARQUE: Chaque pied assemblé doit être
positionné à la même hauteur, faute de quoi
les collets de la tablette pourraient s'avérer
défaillants. La hauteur recommandée du sol
jusqu'au-dessus de la tablette inférieure est de
10po, et doit être égale ou supérieure à 6po
pour répondre aux normes de la NSF.
REMARQUE: Les roulettes optionnelles ajoutent
3 ⁄ po à la hauteur.
REMARQUE: La tablette ne peut être fixée
qu'au tube de pied extérieur.
5. Fixez les pieds à la tablette inférieure avec les vis de
réglage et la clé Allen de 5/32 po. (Voir Figure 3)
REMARQUE: Serrez les vis sans trop forcer.
6. Nivelez la table avec les pattes réglables. Les pattes
réglables laissent un espace de réglage d'environ
1 po. (Voir Figure 4)
REMARQUE: Pour ajuster la hauteur de la table
après avoir complété le montage, placez
la table sur le côté. Retirez sur chaque pied
les boulons à tête cruciforme et les écrous
à embase et ajustez les pieds à la hauteur
souhaitée. Ceci permettra de faire glisser le
tube de pied intérieur dans le tube de pied
extérieur. Resserrez ensuite les boulons et les
écrous à embase sur chaque pied avec le
tournevis cruciforme et la clé de 10 mm.
Figure 4

PAGE 9 OF 9 0422 IH-9648

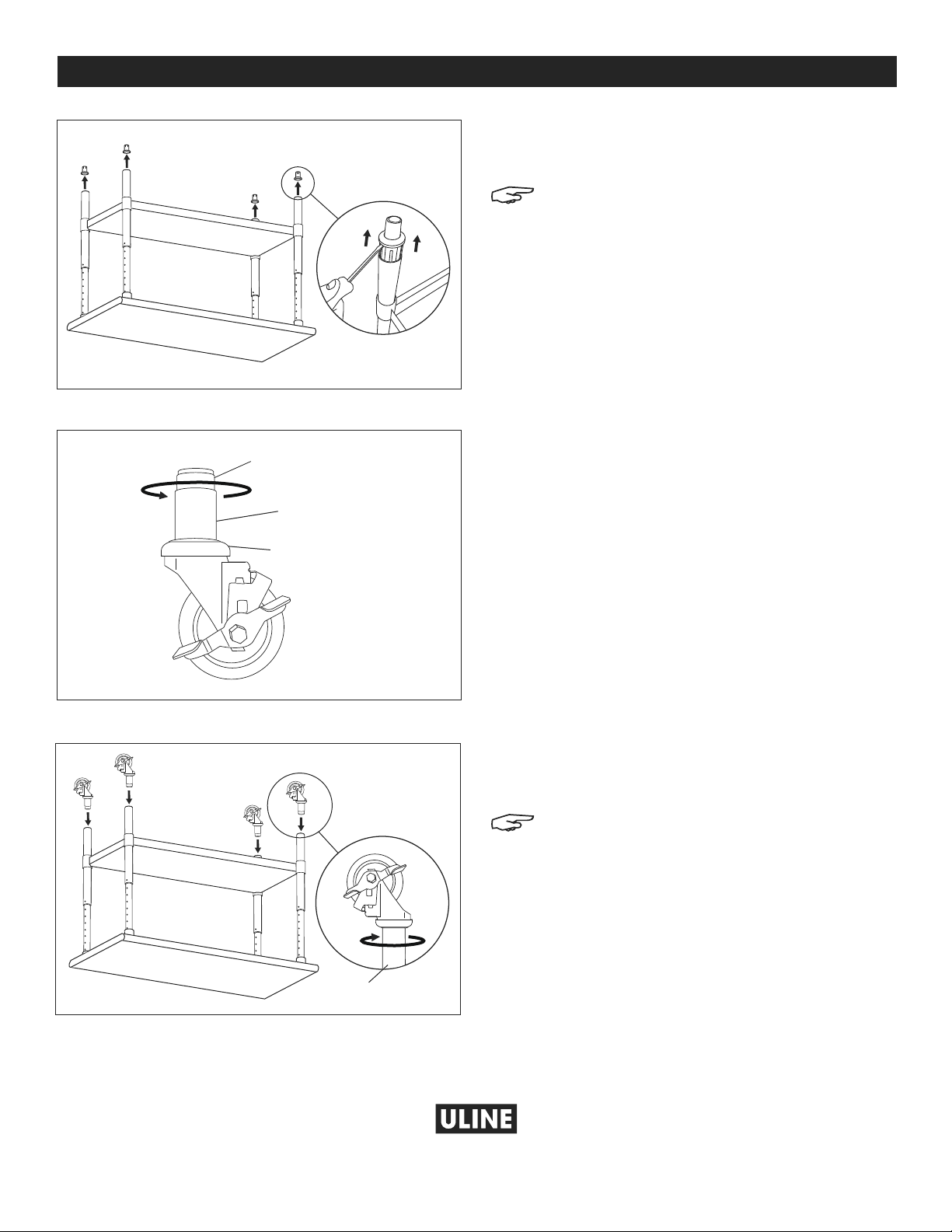

ROULETTES OPTIONNELLES
Figure 6
Figure 5
Partie extensible
en caoutchouc
Manchon en nylon
Base de roulette
1. Retournez la table sur une surface lisse qui ne
marque pas. Retirez les pattes réglables des pieds
avec un tournevis à tête plate. (Voir Figure 5)
REMARQUE: Aidez-vous d'un maillet en
caoutchouc ou d'un marteau si nécessaire.
2. Tenez la base de la roulette et faites tourner le
manchon en nylon dans le sens horaire. Ceci
permettra à la partie en caoutchouc de s'élargir.
(Voir Figure 6)
3. Élargissez suffisamment le caoutchouc pour qu'il
s'ajuste parfaitement au pied.
4. Une fois la roulette complètement insérée dans
le pied, tournez-la dans le sens horaire jusqu'à ce
qu'elle soit bien fixée au pied. (Voir Figure 7)
REMARQUE: Retirez et resserrez davantage la
roulette si elle est instable. Répétez l'étape 2.
1
-800-295-551
0
uline.ca
Figure 7
Pied
