Lieber Kunde,
wir freuen uns, dass Sie sich für einen Fahrradträger
von UEBLER entschieden haben.
Die in dieser Montage- und Bedienungsanleitung
aufgeführten Arbeiten und Sicherheitshinweise müssen
unbedingt eingehalten werden. Schäden, welche durch
Nichtbeachtung auftreten, sind von jeglicher Haftung
ausgeschlossen.
ECE-Betriebserlaubnisnummer
E24*26R03/03*0098*01

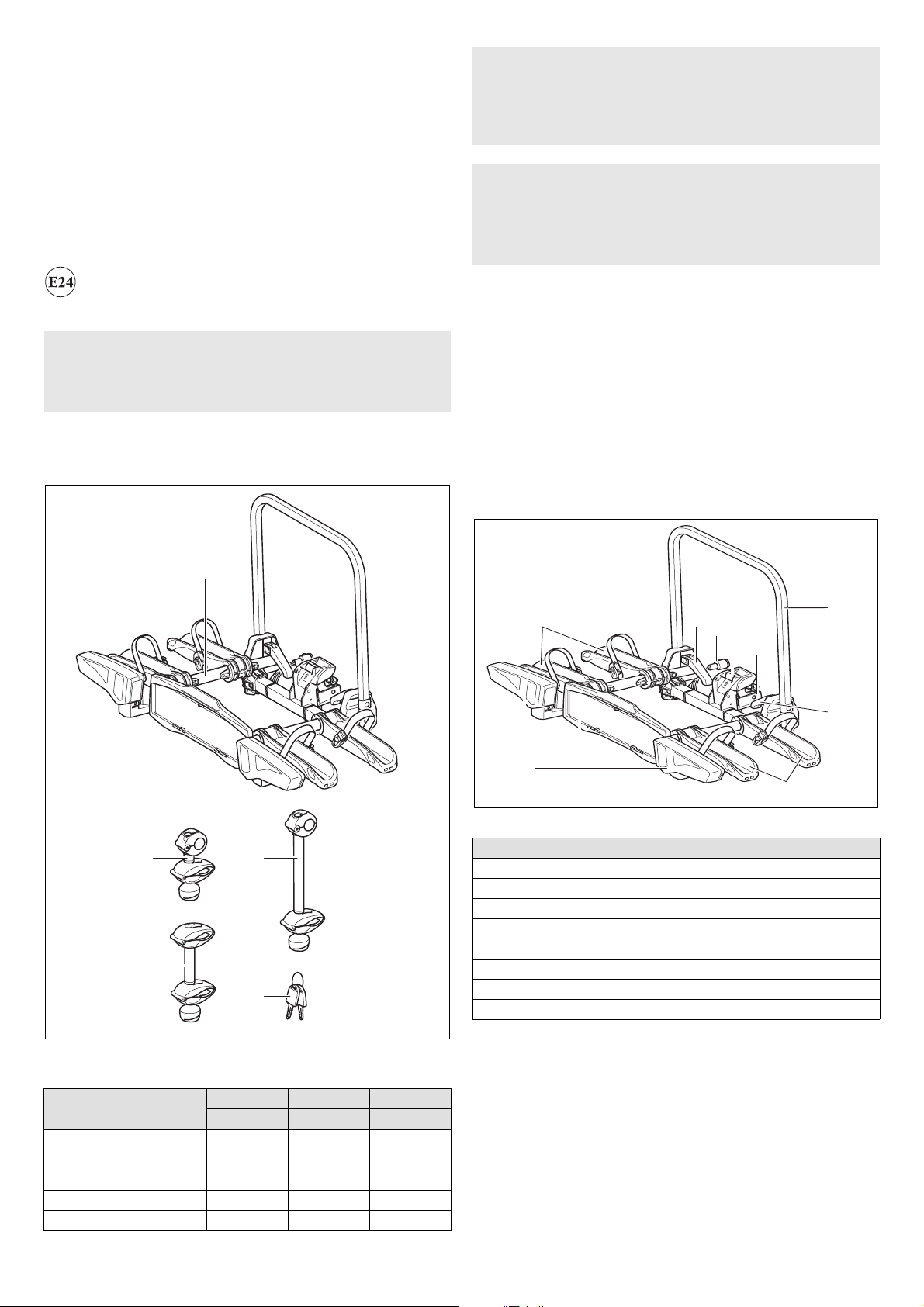

Lieferumfang
Lieferumfang
Teilenummer
Fahrradträger Uebler F14 für 1 Fahrrad
Best.-Nr. 15940 (Linkslenker)
Best.-Nr. 15941 (Rechtslenker)
Fahrradträger Uebler F24 für 2 Fahrräder
Best.-Nr. 15950 (Linkslenker)
Best.-Nr. 15951 (Rechtslenker)
Fahrradträger Uebler F34 für 3 Fahrräder
Best.-Nr. 15960 (Linkslenker)
Best.-Nr. 15961 (Rechtslenker)
Fahrradträger
Hinweis
Die Montage und Bedienung wird für den Fahrradträger
Uebler F24 beschrieben und dargestellt. Für den Fahrradträger
Uebler F14 und Uebler F34 ist sinngemäß vorzugehen.
Benennung F14 F24 F34
Stückzahl Stückzahl Stückzahl
1Fahrradträger 1 1 1
2Halter 1. Fahrrad 1 1 1
3Halter 2. Fahrrad – 1 1
5
3
4
2
1
M+P-25A-0229
4Halter 3. Fahrrad – – 1
5Schlüssel 2 3 4
Hinweis
Änderungen des Lieferumfangs sind vorbehalten.
Reparaturen oder Austausch von Teilen durch einen
Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus
Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen
Original-Ersatzteile zu verwenden.
Hinweis
Die Halter (2), (3) und (4) liegen separat im Lieferpaket bei
und sind nicht vormontiert. Die Schlüssel (5) stecken jeweils
im Schloss der Halter (2), (3) und (4) sowie im Schloss
des Sicherungshebels (11).
Benennung
6Trägerrahmen
7Schnellspanner
8Radschienen
9Rückleuchten
10 Aufnahme Anhängerkupplung
11 Sicherungshebel für Aufnahme Anhängerkupplung
12 Stecker
13 Kennzeichenhalterung
Benennung F14 F24 F34
Stückzahl Stückzahl Stückzahl
6
7
11
12
7
10
13
8
9
8
M+P-25A-0242

- 2 -

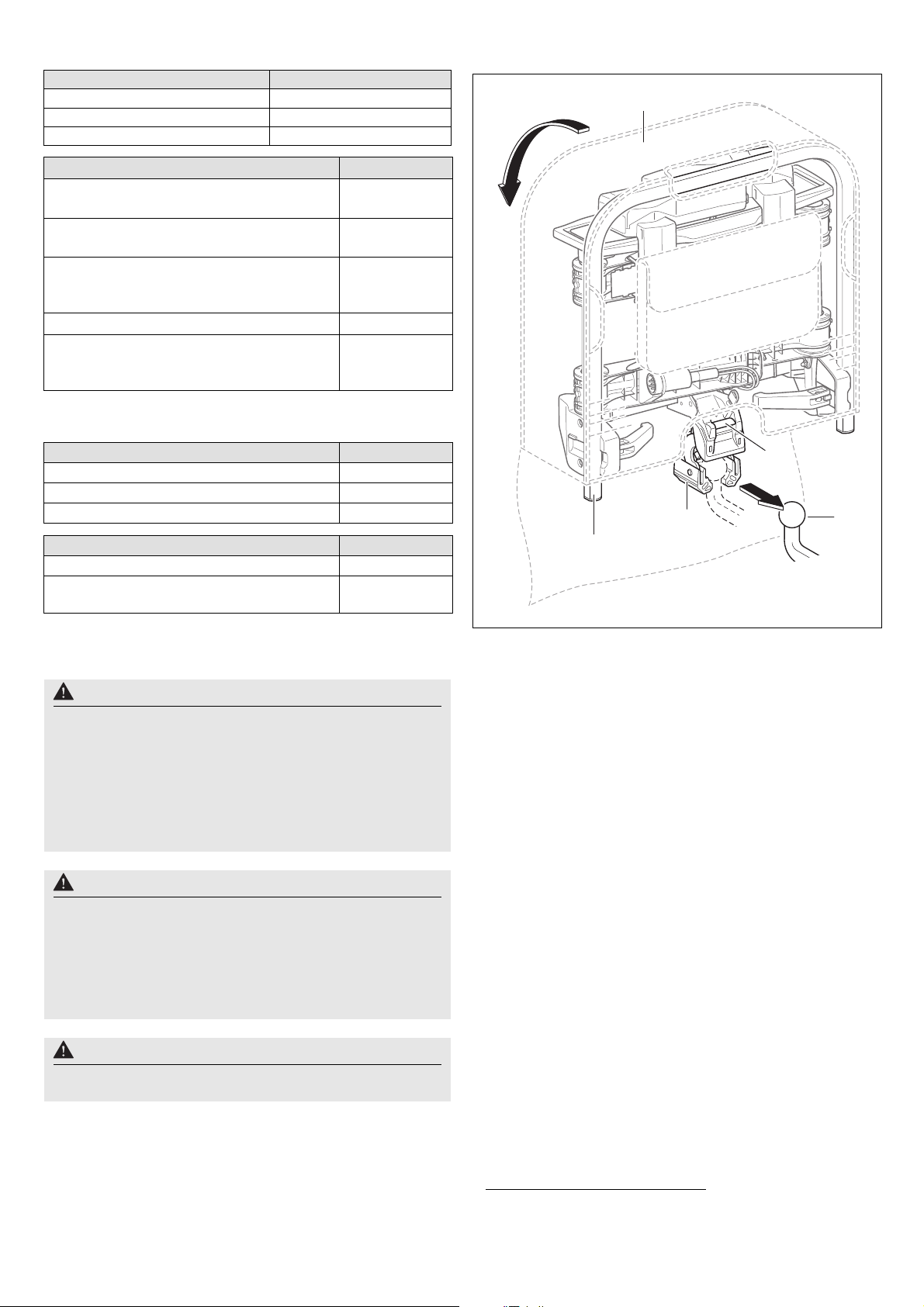

Technische Daten
Fahrradträger am Fahrzeug
montieren/demontieren
Fahrradträger am Fahrzeug montieren
1. Deckel der Tasche1(18) öffnen.
2. Sicherungshebel (11) drücken, sodass die Aufnahme (10)
ausklappt.
3. Fahrradträger (1) senkrecht halten und mit der Aufnahme (10)
auf den Kugelkopf der Anhängerkupplung (19) aufschieben.
4.
Fahrradträger (1) nach unten kippen, bis der Sicherungshebel (11)
hörbar einrastet.
Die rote Markierung am Sicherungshebel (11) darf nicht mehr
sichtbar sein.
5. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger
und in etwa parallel zum Boden ausgerichtet ist.
Durch Rütteln den Fahrradträger (1) auf festen Sitz
kontrollieren. Bei Bedarf Fahrradträger (1) abnehmen
und erneut montieren.
6. Tasche (18) vom Fahrradträger (1) abziehen.
Eigengewicht
Uebler F14, für max. 1 Fahrrad ca. 9,9 kg
Uebler F24, für max. 2 Fahrräder ca. 12 kg
Uebler F34, für max. 3 Fahrräder ca. 14,5 kg
Maximale Zuladung (Traglast)
Uebler F14, ab D-Wert15,3 kN
- Bei Stützlast min. 50 kg
1. siehe Typenschild an der Anhängevorrichtung
30 kg
Uebler F24, ab D-Wert15,3 kN
- Bei Stützlast min. 50 kg 38 kg
Uebler F24, ab D-Wert16,7 kN
- Bei Stützlast min. 50 kg
- Bei Stützlast min. 75 kg
38 kg
60 kg
Uebler F34, ab D-Wert15,3 kN --2
2. nicht zulässig
Uebler F34, ab D-Wert16,7 kN
- Bei Stützlast min. 50 kg
- Bei Stützlast min. 75 kg
35,5 kg
54 kg
Stromversorgung
Uebler F14, für max. 1 Fahrrad 13-polig, 12 V
Uebler F24, für max. 2 Fahrräder 13-polig, 12 V
Uebler F34, für max. 3 Fahrräder 13-polig, 12 V
Maximaler Rohrdurchmesser
der Fahrradrahmen
Rundrohr 75 mm
Ovalrohr 75x45 mm
Vorsicht
Die Anhängevorrichtung muss für den Anbau eines
Fahrradträgers geeignet sein:
• Material der Anhängevorrichtung mind. St 52-3
(siehe Typenschild an der Anhängevorrichtung)
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen
und dadurch Sie und andere Personen verletzen oder
einen Unfall verursachen.
Der Kugelkopf muss vor der Montage gesäubert
und entfettet werden.
Vorsicht
Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe)
im Betrieb mit dem Fahrradträger können bei Nichtbeachtung
der Fahrzeugmaße Sie und andere Personen verletzt
werden und/oder es kann zu Sachschäden kommen.
Bei Ein- und Durchfahrten die veränderten Fahrzeugmaße
beachten. Vorsicht beim Rückwärtsfahren.
Vorsicht
Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie
Funktion kontrollieren, sonst kann es zu Unfällen kommen.
1. Tasche optional erhältlich (für Fahrradträger Uebler F24 Best.-
Nr. 19840, für Fahrradträger Uebler F34 Best.-Nr. 19850)
11
10
1
18
19
M+P-25A-0230

- 3 -
7. Fahrradträger (1) mit dem Schlüssel (5) verriegeln
und Schlüssel (5) abziehen.
8. Stecker (12) am Fahrzeug anschließen und im
Uhrzeigersinn verriegeln.
9. Schnellspanner (7) öffnen (Pfeil I), Trägerrahmen (6) senkrecht
stellen (Pfeil II) und Schnellspanner (7) schließen (Pfeil III).
10. Radschienen (8) in Pfeilrichtung aufklappen.
11. Funktion der Rückleuchten (9) kontrollieren.
12. Kennzeichen (23) von schräg unten hinter die
Kennzeichenhalterung (13) schieben. Halter (22) nach
unten drücken, Kennzeichen (23) dahinter drücken.
Halter (22) loslassen und somit Kennzeichen (23)
festklemmen.
13. Festen Sitz des Kennzeichens (23) kontrollieren.
12
1
5
M+P-25A-0231
7
6
7
I
III
II
M+P-25A-0232
Vorsicht
Radschienen (8) nicht mit den Rückleuchten (9) aufklappen,
da es sonst zu Beschädigungen kommen kann.
Hinweis
Zum Einsetzen von höheren Kennzeichen den Stopper (24)
nach hinten drücken und das Kennzeichen vollständig in
die Kennzeichenhalterung (13) schieben.
Hinweis
Das Kennzeichen am Fahrradträger muss mit dem amtlichen
Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein.
8
9
8
9
M+P-25A-0233
24
23
13
22
M+P-25A-0234

- 4 -

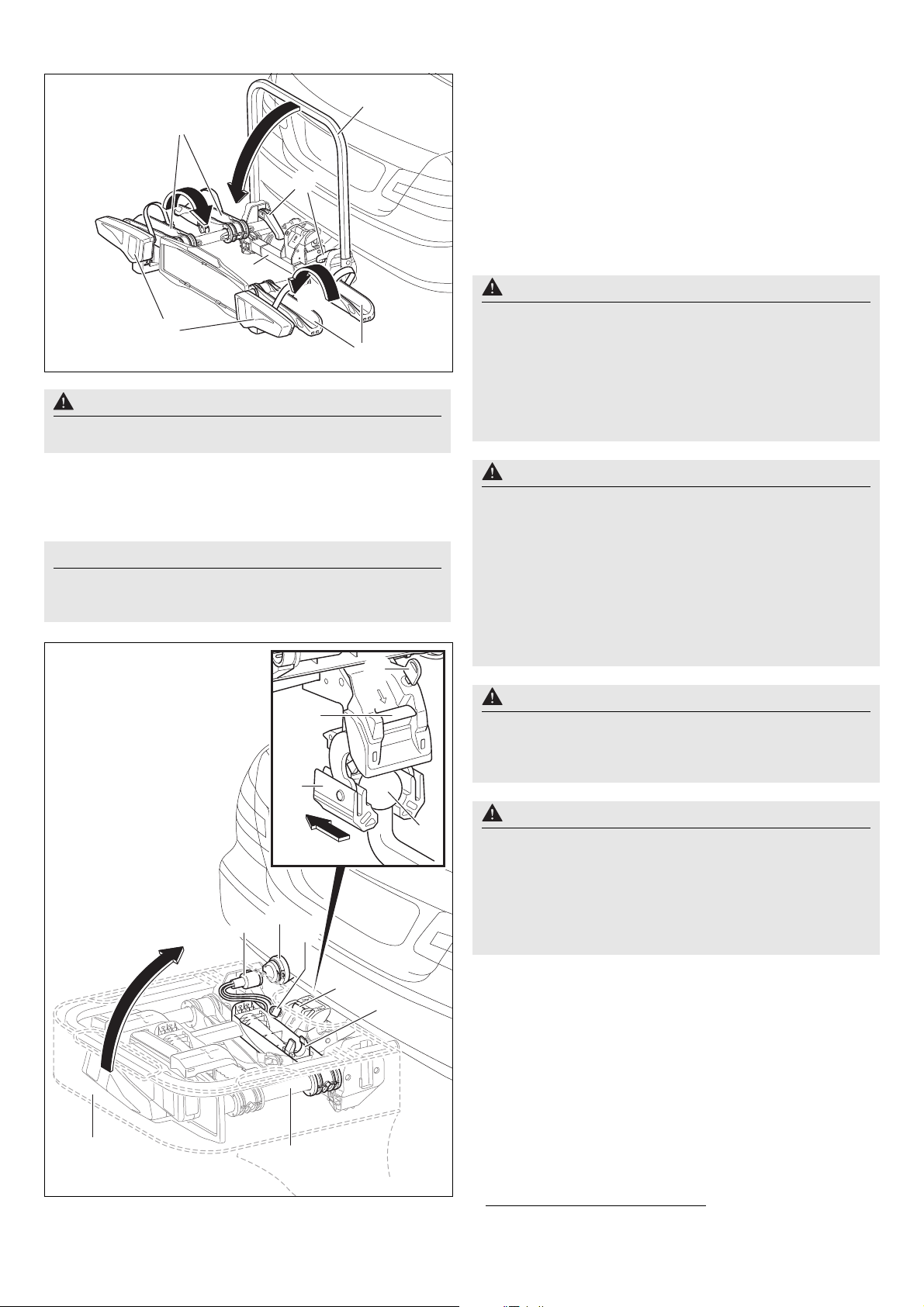

Fahrradträger am Fahrzeug demontieren
1. Radschienen (8) in Pfeilrichtung (Pfeil I, dann Pfeil II)
einklappen.
2. Schnellspanner (7) öffnen, Trägerrahmen (6) in Pfeilrichtung
(Pfeil III) einklappen und Schnellspanner (7) schließen.
3. Stecker (12) aus der Steckdose (20) drehen und in
die Steckerhalterung2der Radschiene (8) einsetzen.
4. Fahrradträger (1) mit dem Schlüssel (5) aufschließen.
5. Tasche (18) auf den Fahrradträger (1) schieben.
6. Sicherungshebel (11) drücken und den Fahrradträger (1)
senkrecht nach oben schwenken (Pfeil IV).
7. Fahrradträger (1) nach hinten vom Kugelkopf der
Anhängerkupplung (19) herunterziehen.
8. Fahrradträger (1) mit der Aufnahme (10) auf den Boden stellen
und somit die Aufnahme (10) schließen.
9. Deckel der Tasche (18) schließen.
Fahrräder montieren/demontieren
Vorsicht
Radschienen (8) nicht mit den Rückleuchten (9) einklappen,
da es sonst zu Beschädigungen kommen kann.
Hinweis
Schnellspanner (7) und Trägerrahmen (6) sind regelmäßig
bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser
zu reinigen.
6
I
II
III
1
7
8
9
8
M+P-25A-0235
12
1
18
11
10
19
IV
20
5
11
8
5
M+P-25A-0241
2. nicht bei Fahrradträger Uebler F14
Vorsicht
Der Fahrradträger für die Anhängevorrichtung ist ausschließlich
für den Transport von Fahrrädern zu verwenden.
Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg
auf dem Fahrradträger transportiert werden.
Dabei dürfen die maximal zulässige Traglast des
Fahrradträgers, die Stützlast der Anhängevorrichtung sowie das
zulässige Gesamtgewicht des Fahrzeugs und die maximal
zulässige Achslast des Fahrzeugs (siehe Fahrzeug-
Betriebsanleitung) keinesfalls überschritten werden.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und
dadurch Sie und andere Personen verletzen und/oder einen
Unfall verursachen.
Vorsicht
Vor der Montage Kindersitze und alle losen Teile,
wie z.B. Trinkflaschen, Satteltaschen, Akkus von E-Bikes
usw., von den Fahrrädern entfernen und verstauen.
Die Fahrräder müssen möglichst gleichmäßig und mit
niedrigem Schwerpunkt auf dem Fahrradträger befestigt
und mit jeweils einem Halter am Fahrradrahmen sowie
Spannriemen an den Vorder- und Hinterrädern gegen
Herabfallen gesichert werden.
Bei Nichtbeachtung könnten sich die Fahrräder während
der Fahrt vom Fahrzeug lösen und bei anderen
Verkehrsteilnehmern zu einem Unfall und damit verbunden
zu Verletzungen und Sachschäden führen.
Vorsicht
Beim Abrutschen/Kippen der Fahrräder besteht
Verletzungsgefahr. Sichern Sie die Fahrräder gegen
Abrutschen/Kippen.
Führen Sie die Montage und die Demontage der Fahrräder
mit einer zweiten Person durch.
Vorsicht
Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahrrä-
dern zu dicht an der Abgasanlage des Fahrzeugs positioniert
sein. Durch das heiße Auspuffrohr und/oder die heißen Aus-
puffabgase können der Fahrradträger und/oder die Fahrräder
beschädigt werden. In diesem Fall ist der Fahrradträger nicht
zur Verwendung geeignet.
Für den Transport von Fahrrädern mit Carbon-Teilen wenden
Sie sich an den Hersteller/Händler, ob diese Fahrräder zum
Transport auf dem Fahrradträger geeignet sind.

- 5 -

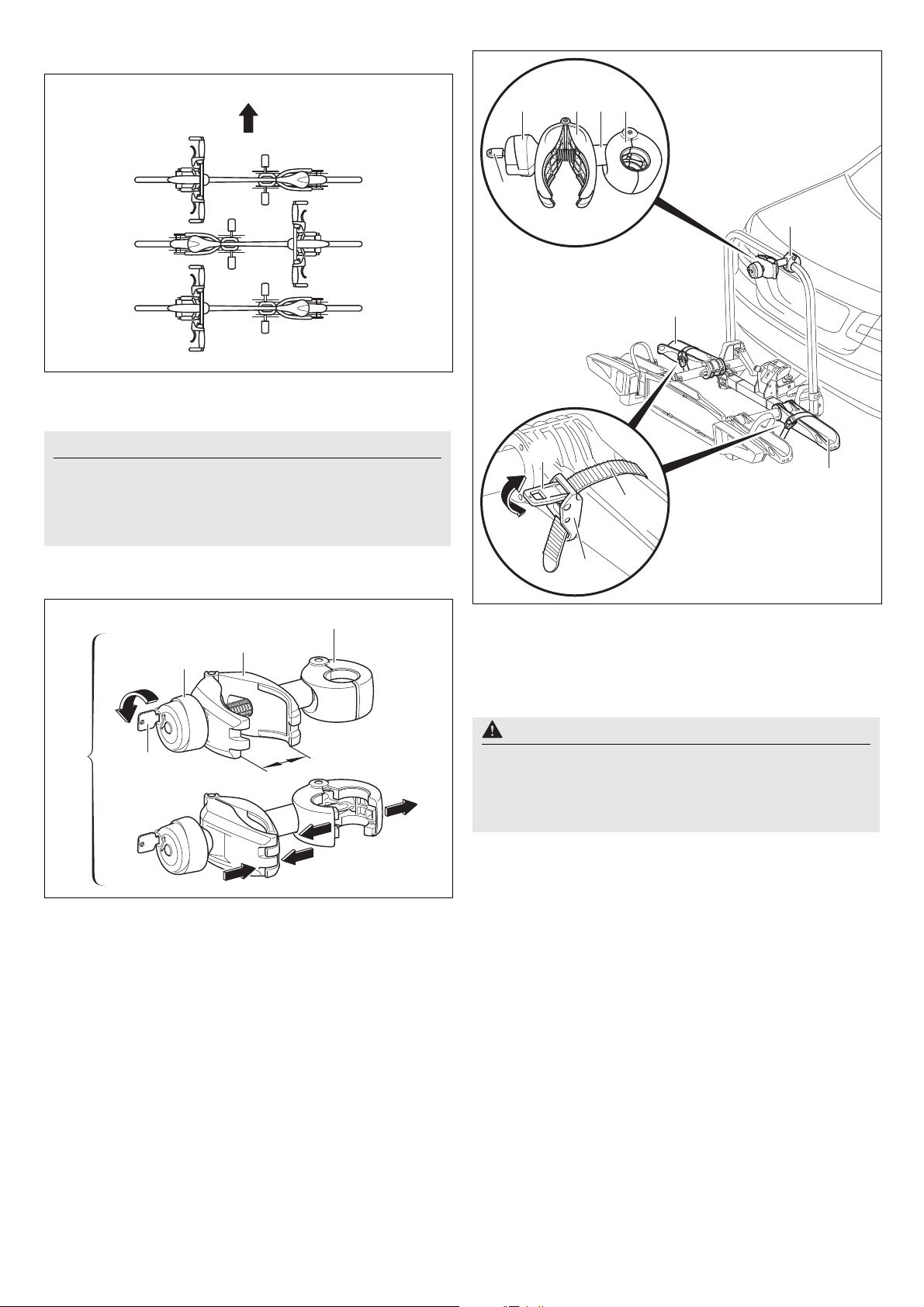

Anordnung der Fahrräder
Die Anordnung der Fahrräder in Fahrtrichtung (Pfeil),
wie hier dargestellt, beachten.
Erstes Fahrrad montieren
1. Halter (2) aus der Verpackung nehmen und für
Fahrradmontage vorbereiten.
2. Drehgriff (27) mit Schlüssel (5) entriegeln.
3. Klemme (28) mit Drehgriff (27) aufschrauben,
bis die Klemme (28) geöffnet ist (A).
4. Klemme (28) zusammendrücken und halten.
Die Klemme (29) öffnet sich.
5. Die geöffnete Klemme (29) um den Trägerrahmen
positionieren und durch Loslassen von Klemme (28)
um den Trägerrahmen verschließen.
6. Spanner (31) drücken (Pfeil II) und den Spannriemen (26)
herausziehen.
Hinweis
Schwere Fahrräder fahrzeugnah und leichte Fahrräder
(z.B. Kinderräder) weiter hinten auf dem Fahrradträger
montieren.
Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug
gerichtet montieren.
M+P-25A-0155
27
28
2
29
A
5
M+P-25A-0236
Vorsicht
Halter (2) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
2
8
8
31
26
30
I
II
5
2827 229
M+P-25A-0243

- 6 -
7. Fahrrad auf die Radschienen setzen und mit Klemme (28) von
Halter (2) am Fahrradrahmen positionieren. Fahrrad gegen
Kippen sichern.
8. Klemme (28) am Fahrradrahmen mit Drehgriff (27) festschrauben.
9. Halter (2) mit Schlüssel (5) verriegeln und Schlüssel (5) abziehen.
10. Spannriemen (26) mittig zwischen Radspeichen durchführen,
in die Schnalle (30) einfädeln und anziehen.
11. Mithilfe der Spanner (31) die Spannriemen (26) festziehen
(Pfeil I).
Zweites Fahrrad montieren
Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage
des ersten Fahrrads. Die entgegengesetzte Anordnung der beiden
Fahrräder ist zu beachten.
Das zweite Fahrrad wird mit dem langen Halter (3) befestigt.
Drittes Fahrrad montieren
Die Montage des dritten Fahrrads erfolgt sinngemäß zur Montage
des ersten Fahrrads. Die entgegengesetzte Anordnung aller
Fahrräder ist zu beachten.
Das dritte Fahrrad wird mit dem zusätzlichen Halter (4) am zweiten
Fahrrad befestigt.
Vorsicht
Die Spannriemen (26) nicht zu fest anziehen, da ansonsten
die Reifen oder Felgen beschädigt werden können.
Hinweis
Die Gewindeschrauben der Halter sind in regelmäßigen
Abständen zu säubern und zu schmieren, damit ein Festgang
der Drehgriffe vermieden wird.
2
31
26
30
I
II
5
2827 229
M+P-25A-0237
Vorsicht
Halter (3) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
Vorsicht
Halter (4) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
3
M+P-25A-0216
4
M+P-25A-0217

- 7 -
Fahrräder demontieren
Das Lösen der Halter (4), (3) und (2) und die Demontage
der Fahrräder erfolgt in umgekehrter Reihenfolge.
Vorbereitung zur Fahrt
Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten,
dass:
• nicht benötigte Halter vom Trägerrahmen abzunehmen
und sicher im Kofferraum zu verstauen sind.
• alle Schlüssel abgezogen und verstaut sind.
• die Spannriemen aller Radschienen geschlossen sind.

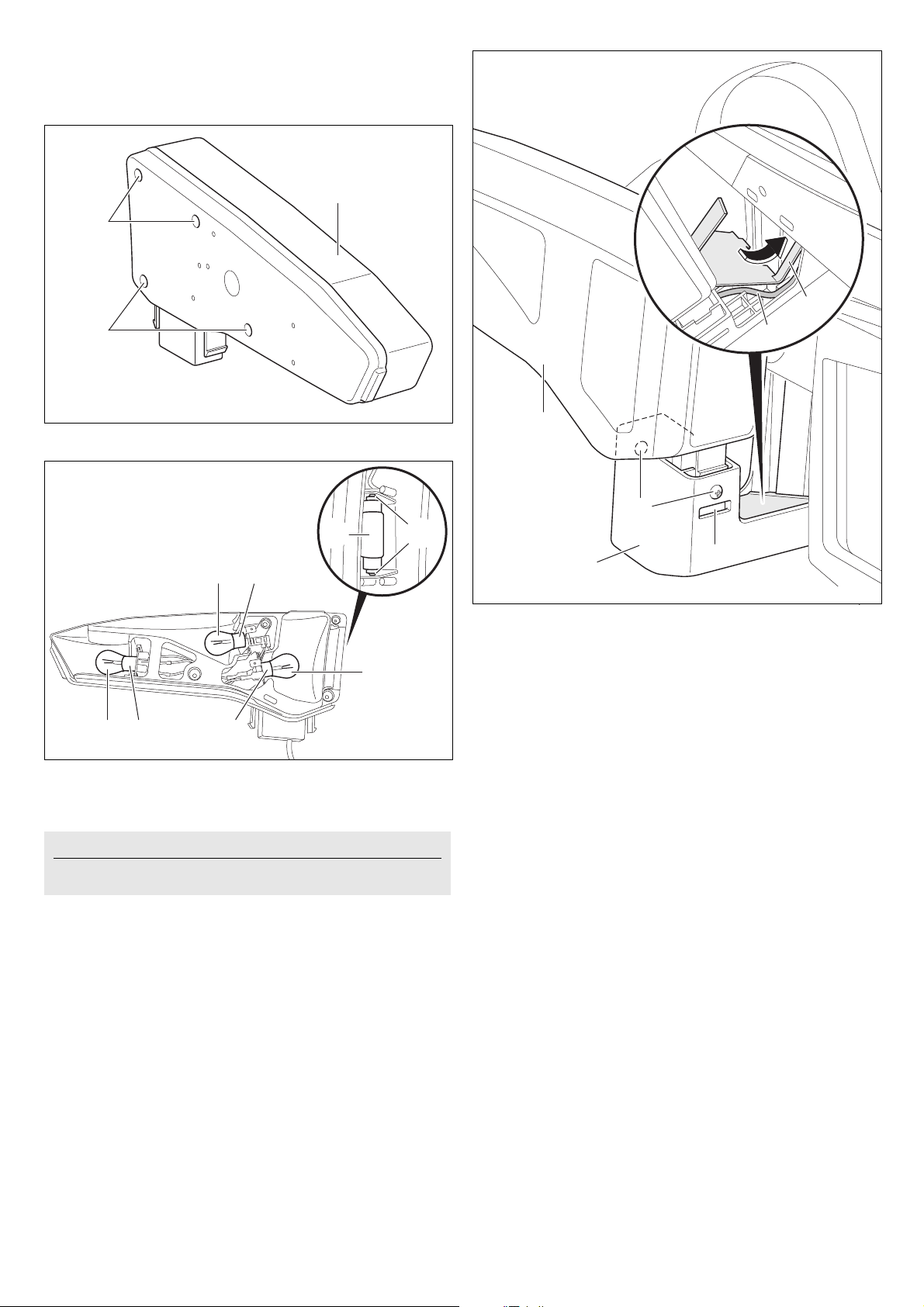

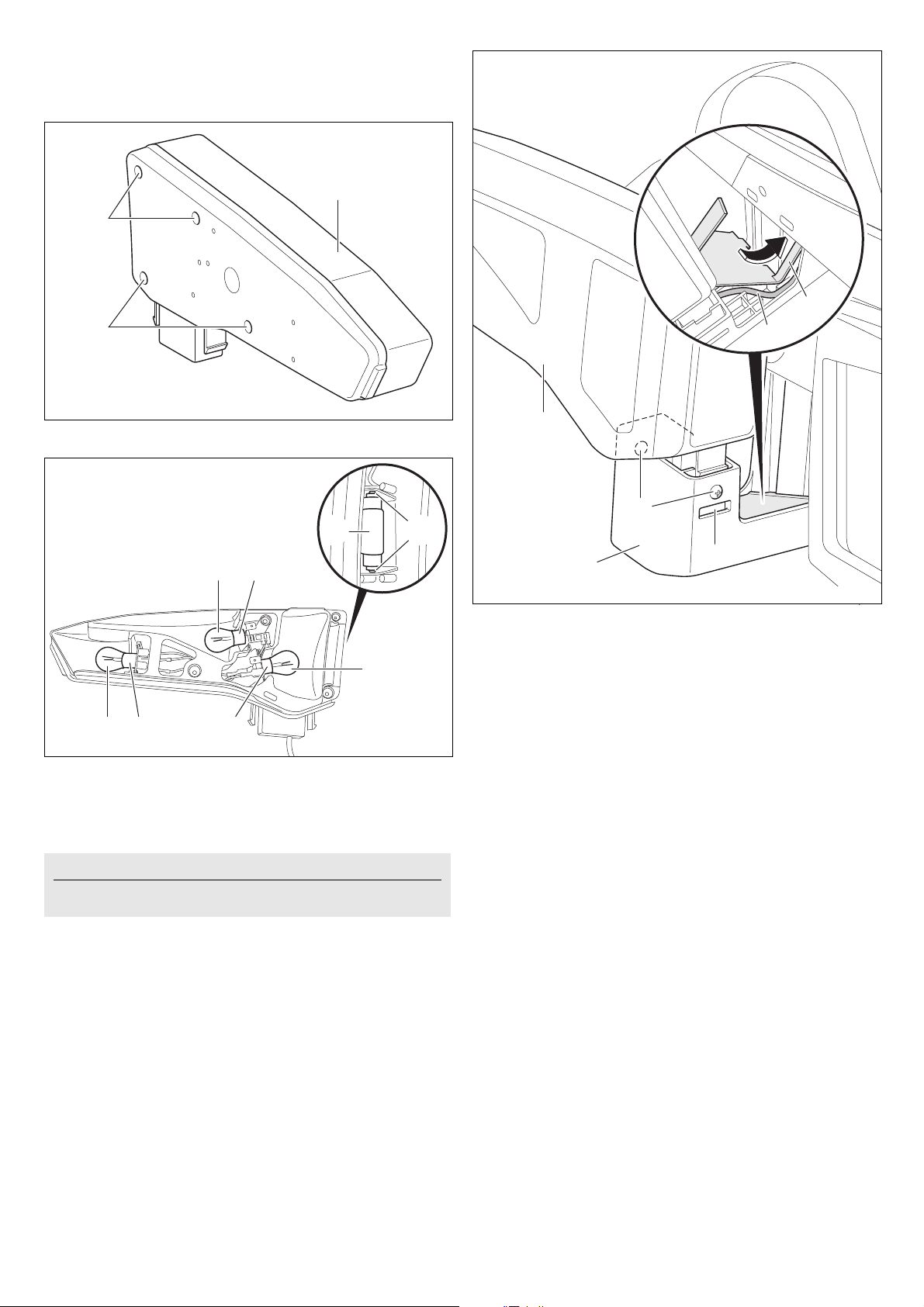

Lampenwechsel
1. Schrauben (21) herausschrauben. Verriegelungen (35)
drücken und Rückleuchte (9) vorsichtig nach oben anheben.
Vorsicht
Alle Verschraubungen und Befestigungen des Fahrradträgers
und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt
und auch während einer längeren Reise auf festen Sitz
kontrolliert und bei Bedarf nachgezogen werden.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen
und dadurch Sie und andere Personen verletzen und/oder
einen Unfall verursachen.
Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit,
in regelmäßigen Abständen zu wiederholen.
Vorsicht
Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie
Funktion kontrollieren, sonst kann es zu Unfällen kommen.
Hinweis
Das amtliche Kennzeichen und die Beleuchtungseinrichtung
des Fahrradträgers dürfen nicht verdeckt werden.
Vorsicht
Für den Lampenwechsel muss die Zündung des Fahrzeugs
ausgeschaltet und der Stecker für die Beleuchtungseinrichtung
aus der Steckdose der Anhängerkupplungselektrik gezogen
sein. Bei Nichtbeachtung kann es zu einem Kurzschluss
oder Sachschäden kommen. Bei Unklarheiten sollte
der Lampenwechsel durch einen Fachbetrieb erfolgen.
Hinweis
Der Lampenwechsel wird an der linken Rückleuchte
des Fahrradträgers beschrieben und dargestellt.
Für die rechte Rückleuchte ist sinngemäß vorzugehen.
Hinweis
Bei einer Bestellung einer neuen Glühbirne muss die
betroffene Glühbirne (14, 15, 16, 17) angegeben werden.
Benennung Ersatzteilnr.
14 Blinker1
BL PY21W 12 V gelb
1. Die Glühbirne ist im Handel erhältlich.
E1687
15 Kennzeichenbeleuchtung1
BL C5W 12 V (35 mm lang) weiß
E1687
16 Nebelschlusslicht1bei linker Rückleuchte
BL PR21W 12 V rot
E1687
Rückfahrscheinwerfer1bei rechter Rückleuchte
BL P21W 12 V weiß
E1687
17 Bremse/Rücklicht1
BL P21/5W 12 V weiß
E1687
15
14
17
16
M+P-25A-0204
35
37
44
36 37
9
8
8
36
21
M+P-25A-0239

- 8 -
2. Mit dem Kabel (44) der Rückleuchte (9) vorsichtig die
Abdeckung (37) anheben und in Pfeilrichtung herausfädeln.
3. Rückleuchte (9) vollständig aus der Halterung (36)
herausnehmen.
4. Schrauben (38) abschrauben und Streuscheibe (39) entfernen.
5. Defekte Glühbirne (14, 16, 17) leicht in die Fassung (40)
drücken, um 90° gegen den Uhrzeigersinn drehen
und herausziehen.
6. Glühbirne (15) aus der Fassung (41) herausziehen.
7. Neue Glühbirne (14) leicht in die Fassung (40) drücken und 90°
im Uhrzeigersinn drehen. Erforderliche Glühbirnen, siehe
Seite 7.
8. Streuscheibe (39) wieder handfest mit Schrauben (38)
festschrauben.
9. Rückleuchte (9) in die Halterung (36) hineinschieben,
ohnezuverrasten.
10. Kabel (44) in die Kabelführung der Halterung (36) legen.
11. Lange Lasche des Deckels (37) in die Radschiene einfädeln
und Deckel (37) vollständig in die Halterung (36) einsetzen.
12. Rückleuchte (9) vollständig in die Halterung (36)
hineinschieben, bis die Verriegelungen (35) hörbar einrasten,
und mit Schrauben (21) sichern.
Hinweis
Neue Glühbirnen nur mit einem sauberen Tuch anfassen und
in die Fassung (40, 41) einsetzen.
38
39
38
M+P-25A-0221
15
14 40
17 4040
16
41
M+P-25A-0238
35
36
21
37
44
9
M+P-25A-0240

- 9 -
Allgemeine Sicherheitshinweise
Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht
und sein Gehör nicht durch die Ladung oder den Zustand des
Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das
Fahrzeug und die Ladung vorschriftsmäßig sind und dass die
Verkehrssicherheit des Fahrzeugs durch die Ladung nicht leidet.
Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen
müssen auch am Tag vorhanden und betriebsbereit sein.
Diese Montage- und Bedienungsanleitung enthält die allgemeine
Zulassung des Fahrradträgers für Anhängevorrichtungen
und muss immer im Fahrzeug mitgeführt werden.
Beachten Sie die jeweiligen gesetzlichen Bestimmungen
für die Benutzung von Fahrradträgern im Einsatzland.
Vorsicht
Die in dieser Montage- und Bedienungsanleitung aufgeführten
Arbeiten und Sicherheitshinweise müssen unbedingt
eingehalten werden.
Der Fahrradträger für die Anhängevorrichtung ist
ausschließlich zum Transport von Fahrrädern zu verwenden.
Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.
Alle Verschraubungen und Befestigungen des Fahrradträgers
und der Fahrräder müssen nach jeder Montage, vor jeder
Fahrt und auch während einer längeren Reise auf festen
Sitz kontrolliert und bei Bedarf nachgezogen werden.
Diese Kontrolle ist abhängig von der Fahrbahnbeschaffenheit
in regelmäßigen Abständen zu wiederholen.
Während der Fahrt sollte der Fahrer durch Blick in den
Rückspiegel den Fahrradträger und die Fahrräder auf
evtl. Verschiebungen/Verlagerungen kontrollieren.
Bei Veränderungen mit verminderter Geschwindigkeit
zur nächsten Haltemöglichkeit weiterfahren und
Verschraubungen und Befestigungen von Fahrradträger
bzw. Fahrrädern nachziehen.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und
dadurch Sie und andere Personen verletzen und/oder
einen Unfall verursachen.
Vorsicht
Bewegliche Teile, wie z.B. die Gewindeschrauben der Halter
und der Schnellspanner, sind in regelmäßigen Abständen
zu säubern und zu schmieren, damit ein Festgang
der Drehgriffe vermieden wird.
Keine Schmiermittel an den vormontierten Verschraubungen
verwenden. Die Verschraubungen könnten sich dadurch
selbsttätig lockern und der Fahrradträger könnte sich
zusammen mit den montierten Fahrrädern vom Fahrzeug
lösen und dadurch Sie und andere Personen verletzen
oder einen Unfall verursachen.
Vorsicht
Ragt die Ladung (die Fahrräder) mehr als 40 cm über den
äußersten Rand der Lichtaustrittsfläche der Begrenzungs-
oder Schlussleuchten des Fahrradträgers hinaus, so ist sie
kenntlich zu machen, und zwar seitlich höchstens 40 cm von
ihrem Rand und höchstens 150 cm über der Fahrbahn, nach
vorne durch eine Leuchte mit weißem, nach hinten durch eine
Leuchte mit rotem Licht.
Beim Transport der Fahrräder die seitlich herausragenden
Räder extra kennzeichnen.
Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder
abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbe-
leuchtung vermieden wird und andere Verkehrsteilnehmer
nicht behindert oder getäuscht werden.
Bei Nichtbeachtung könnte dies einen Unfall verursachen.
Vorsicht
Vor Antritt der Fahrt ist die Funktion der
Beleuchtungseinrichtung zu kontrollieren. Bei eingeschaltetem
Nebelschlusslicht am Fahrradträger muss das Nebelschlusslicht
am Fahrzeug ausgeschaltet sein, d.h. beide Nebelschlussleuchten
dürfen nicht gleichzeitig leuchten.
Bei Fahrzeugausführungen, deren Typgenehmigung erstmals
nach dem 01.10.1998 erteilt wurde, darf der angebaute Fahr-
radträger oder die mitgeführte Ladung (die Fahrräder) das dritte
Bremslicht des Fahrzeugs nicht verdecken. Das dritte Brems-
licht des Fahrzeugs muss sichtbar sein: rechts und links
(bezogen auf die Fahrzeuglängsachse) in einem Horizontal-
winkel von 10°, nach oben (bezogen auf die Leuchtenkante)
in einem Vertikalwinkel von 10° und nach unten (bezogen
auf die Leuchtunterkante) in einem Vertikalwinkel von 5°.
Wenn diese Werte nicht eingehalten werden, muss ein
„drittes“ Ersatz-Bremslicht angebaut werden.
Bei Nichtbeachtung könnte dies einen Unfall verursachen.
Vorsicht
Die Montage des Fahrradträgers und der Fahrräder führt zur
Veränderung des Fahr- und Bremsverhaltens sowie der
Seitenwindempfindlichkeit des Fahrzeugs. Die maximale
Geschwindigkeit von 130 km/h darf nicht überschritten werden.
Die Fahrräder nicht durch Planen, Schutzüberzüge
o. Ä. abdecken, da dadurch die Windangriffsfläche
und das Fahrverhalten stark beeinflusst werden.
Schweres Ladegut im Kofferraum so weit wie möglich
nach vorn schieben, um einer übermäßigen Hecklastigkeit
vorzubeugen.
Die Fahrweise stets den Straßen-, Straßenverkehrs- und Wit-
terungsverhältnissen anpassen und besonders vorsichtig
fahren, wenn Sie mit beladenem Fahrradträger fahren.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen
und dadurch Sie und andere Personen verletzen und/oder
einen Unfall verursachen.
Vorsicht
Falls das Fahrzeug mit einer elektrischen Heckklappe
ausgerüstet ist, ist bei montiertem Fahrradträger auf
den notwendigen Freiraum zu achten. Wenn möglich,
sollte die elektrische Heckklappe deaktiviert und manuell
bedient werden.
Vor der Benutzung von Autowaschanlagen den Fahrradträger
abbauen. Der Fahrradträger, das Fahrzeug und/oder
die Autowaschanlage könnten sonst beschädigt werden.

- 10 -
Hinweis zur Entsorgung
Entsorgen Sie Komponenten, Zubehör und Verpackung
für eine umweltgerechte Wiederverwertung. Entsorgen Sie
den Leuchtensatz nicht über den Haus- oder Restmüll.
Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG
müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt
gesammelt und einer umweltgerechten Wiederverwendung
zugeführt werden.
Bitte trennen Sie den Leuchtensatz vom Träger und geben
die nicht mehr gebrauchsfähigen Komponenten bei einer
geeigneten Sammelstelle ab.
Fragen Sie Ihren Fachhändler.

- 11 -

Dear Customer,
Thank you for choosing an UEBLER bicycle rack.
Please observe the work and safety instructions
described in these mounting and operating instructions
at all times. We will not accept any liability for damage
resulting from failure to do so.
ECE type approval number
E24*26R03/03*0098*01
Scope of delivery
Scope of delivery
Part number
Uebler F14 rack for 1 bicycle
Item no. 15940 (left-hand drive)
Item no. 15941 (right-hand drive)
Uebler F24 rack for 2 bicycles
Item no. 15950 (left-hand drive)
Item no. 15951 (right-hand drive)
Uebler F34 rack for 3 bicycles
Item no. 15960 (left-hand drive)
Item no. 15961 (right-hand drive)
Bicycle rack
Note
This section describes and illustrates how to mount
and operate the UeblerF24 bicycle rack. The procedures
for the Uebler F14 and F34 bicycle racks are similar.
Designation F14 F24 F34
Quantity Quantity Quantity
1 Bicycle rack 111
2Holder for 1st bicycle 1 1 1
3Holder for 2nd bicycle – 1 1
4Holder for 3rd bicycle – – 1
5Key 234
5
3
4
2
1
M+P-25A-0229
Note
The scope of delivery is subject to change.
Repairs or replacement of parts must be performed by
a specialist dealer. For safety reasons, Uebler recommends only
using genuine spare parts available from your specialist dealer.
Note
The holders (2), (3) and (4) are included separately in the delivery
package and are not pre-assembled. The keys (5) are inserted in
the lock of the holders (2), (3) and (4) and in the lock of the safety
lever (11).
Designation
6Rack frame
7Quick-release clamps
8Wheel rails
9Tail lights
10 Towbar attachment
11 Safety lever for towbar attachment
12 Plug
13 Number plate holder
6
7
11
12
7
10
13
8
9
8
M+P-25A-0242

- 12 -
Technical data
Attaching and removing the bicycle rack
Mounting the bicycle rack on the vehicle
1. Open the cover of the bag1(18).
2. Press the safety lever (11) so that the attachment (10) comes out.
3. Hold the bicycle rack (1) upright and push it with the
attachment (10) onto the ball head of the towbar (19).
4. Tilt the bicycle rack (1) downwards until the safety lever (11)
audibly engages.
The red marking on the safety lever (11) must no longer
be visible.
5. Check that the bicycle rack (1) is parallel to the bumper
and roughly parallel to the ground.
Shake the bicycle rack (1) to check that it is firmly fitted.
If necessary remove the bicycle rack (1) and mount it again.
6. Pull the bag (18) off the bicycle rack (1).
Rack weight
Uebler F14, for max. 1 bicycle Approx. 21.8 lbs (9.9 kg)
Uebler F24, for max. 2 bicycles Approx. 26.5 lbs (12 kg)
Uebler F34, for max. 3 bicycles Approx. 32 lbs (14.5 kg)
Maximum load (bearing capacity)
Uebler F14, from D-value15.3 kN
- At towbar load min. 110 lbs (50 kg)
1. See type plate on towbar
66 lbs (30 kg)
Uebler F24, from D-value15.3 kN
- At towbar load min. 110 lbs (50 kg) 84 lbs (38 kg)
Uebler F24, from D-value16.7 kN
- At towbar load min. 110 lbs (50 kg)
- At towbar load min. 165 lbs (75 kg)
84 lbs (38 kg)
132 lbs (60 kg)
Uebler F34, from D-value15.3 kN --2
2. Not permissible
Uebler F34, from D-value16.7 kN
- At towbar load min. 110 lbs (50 kg)
- At towbar load min. 165 lbs (75 kg)
78.3 lbs (35.5 kg)
119 lbs (54 kg)
Power supply
Uebler F14, for max. 1 bicycle 13-pin, 12 V
Uebler F24, for max. 2 bicycles 13-pin, 12 V
Uebler F34, for max. 3 bicycles 13-pin, 12 V
Maximum tube diameter of bicycle frames
Round tube 3 inch (75 mm)
Oval tube 3x2 inch
(75x45 mm)
Attention
The towbar must be suitable for mounting a bicycle rack:
• The towbar must be made of St52-3 or stronger
(see type plate on towbar).
If not, the bicycle rack and the bicycles mounted on it may
come loose from the vehicle, injuring you and other persons,
or may cause an accident.
The ball head must be cleaned and degreased prior to
mounting.
Attention
Failure to take account of the altered vehicle dimensions
(width, height, depth) with the bicycle rack attached may cause
injury to you and other persons and/or cause damage to
property.
Please take account of the altered vehicle dimensions
when driving through entrances and narrow passages.
Be careful when reversing.
Attention
Check that the lights are in perfect working order prior to each
journey, otherwise accidents may be caused.
1. Bag optionally available (for Uebler F24 rack item no. 19840,
for Uebler F34 rack item no. 19850)
11
10
1
18
19
M+P-25A-0230

- 13 -
7. Lock the bicycle rack (1) with the key (5) and remove the key (5).
8. Connect the plug (12) to the vehicle and turn it clockwise to lock it.
9. Open the quick-release clamp (7) (arrow I), place the rack
frame (6) upright (arrow II) and close the quick-release
clamp (7) (arrow III).
10. Open the wheel rails (8) in the direction of the arrow.
11. Check that the tail lights (9) are working.
12. Push the number plate (23) diagonally up behind the number
plate holder (13). Press down the holder (22) and push
the number plate (23) behind it.
Release the holder (22) to clamp the number plate (23) in place.
13. Check that the number plate (23) is firmly fitted.
12
1
5
M+P-25A-0231
7
6
7
I
III
II
M+P-25A-0232
Attention
Do not open the wheel rails (8) with the tail lights (9),
as this may cause damage.
Note
To put in larger number plates, press back the stopper (24)
and push the number plate all the way into the number plate
holder (13).
Note
The registration number on the bicycle rack must match
the vehicle’s registration number and must be clearly legible.
8
9
8
9
M+P-25A-0233
24
23
13
22
M+P-25A-0234

- 14 -
Removing the bicycle rack
1. Fold the wheel rails (8) in the direction of the arrow (arrow I,
then arrow II).
2. Open the quick-release clamp (7), fold the rack frame (6) in the
direction of the arrow (arrow III) and close the quick-release clamp (7).
3. Remove the plug (12) from the socket (20) and insert it into
the plug holder2of the wheel rail (8).
4. Unlock the bicycle rack (1) with the key (5).
5. Push the bag (18) onto the bicycle rack (1).
6. Press the safety lever (11) and swing the bicycle rack (1)
upright (arrow IV).
7. Pull the bicycle rack (1) back off the ball head of the towbar (19).
8. Put the bicycle rack (1) with the attachment (10) on the ground
and close the attachment (10).
9. Close the cover of the bag (18).
Mounting/removing bicycles
Attention
Do not fold in the wheel rails (8) with the tail lights (9),
as this may result in damage.
Note
The quick-release clamps (7) and the rack frame (6) must be
regularly cleaned with soapy water, especially if they are dirty
or stiff.
6
I
II
III
1
7
8
9
8
M+P-25A-0235
12
1
18
11
10
19
IV
20
5
11
8
5
M+P-25A-0241
2. Not with Uebler F14 bicycle rack
Attention
The towbar rack is only intended for transporting bicycles.
Only bicycles, each no heavier than 66 lbs (30 kg), may be
transported on the rack.
The maximum load capacity of the bicycle rack, the weight on the
towbar, the gross vehicle weight rating and the gross axle weight
rating (see vehicle owner’s manual) may not be exceeded.
Otherwise, the cycle rack and the bicycles mounted on it may be
come loose, thus injuring other persons or causing an accident.
Attention
Before mounting, remove child seats and all loose parts such
as water bottles, saddlebags and E-bike batteries from
the bicycles and put them away.
The bicycles must be fastened evenly and with a low centre of
gravity on the bicycle rack. Each must be secured against
falling off using a holder on the bicycle frame and lashing straps
on the front and rear wheels.
Otherwise, the bicycles and/or loose parts could come loose
from the vehicle and lead to an accident with property damage
and injury to other road users.
Attention
There is a risk of injury if bicycles slip off or fall over.
Make sure that the bicycles cannot slip off or fall over.
Only put on and take off the bicycles with the help of
another person.
Attention
On some types of vehicle, the rack and the bicycles may be
positioned too close to the vehicle’s exhaust system.
The hot exhaust pipe and fumes can damage the rack and/or
the bicycles. In this case, the bicycle rack is not suitable for use.
For bicycles with carbon parts, consult the manufacturer/
dealer to find out whether they are suitable for transport on
the rack.

- 15 -
Arrangement of the bicycles
Please note the arrangement of the bicycles in the direction of
travel (arrow) as shown here.
Mounting the first bicycle
1. Remove the holder (2) from the packaging and prepare it
for mounting the bicycle.
2. If necessary, unlock the twist grip (27) with the key (5).
3. Unscrew the clamp (28) with the twist grip (27) until
the clamp (28) is open (A).
4. Press the clamp (28) together and hold. The clamp (29)
will open.
5. Position the open clamp (29) around the rack frame and release
the clamp (28) to close it around the rack frame.
6. Press the tensioner (31) (arrow II) and pull out the lashing
strap (26).
Note
Mount heavy bicycles close to the vehicle and light bicycles
(e.g. children's bikes) further out on the rack.
Mount the first bicycle with its sprocket facing the vehicle.
M+P-25A-0155
27
28
2
29
A
5
M+P-25A-0236
Attention
Only attach the holder (2) to the bicycle frame, as other parts of
the bicycle could be damaged. Do not pinch components such
as gear or brake cables. Defective holders must be replaced
immediately.
2
8
8
31
26
30
I
II
5
2827 229
M+P-25A-0243

- 16 -
7. Place the bicycle on the wheel rails and position the clamp (28)
of the holder (2) on the bicycle frame. Secure the bicycle
against tipping.
8. Screw the clamp (28) to the bicycle frame with the twist grip (27).
9. Lock the holder (2) with the key (5) and remove the key (5).
10. Pass the lashing strap (26) centrally between two spokes,
thread into the buckle (30) and tighten.
11. Use the tensioners (31) to tighten the lashing straps (26) (arrow I).
Mounting the second bicycle
The second bicycle is mounted in similarly to the first.
Note that the bicycles are mounted in opposite directions.
The second bicycle is attached using the long holder (3).
Mounting the third bicycle
The third bicycle is mounted in the same way as the first.
Note that all the bicycles are mounted in opposite directions.
The third bicycle is attached to the second one with the additional
holder (4).
Attention
Do not tighten the lashing straps (26) too firmly,
otherwise the tyres or rims could be damaged.
Note
The screw threads in the holders must be regularly cleaned
and greased to prevent the twist grips from seizing up.
2
31
26
30
I
II
5
2827 229
M+P-25A-0237
Attention
Only attach the holder (3) to the bicycle frame, as other parts of
the bicycle could be damaged. Do not pinch components such
as gear or brake cables. Defective holders must be replaced
immediately.
Attention
Only attach the holder (4) to the bicycle frame, as other parts of
the bicycle could be damaged. Do not pinch components such
as gear or brake cables. Defective holders must be replaced
immediately.
3
M+P-25A-0216
4
M+P-25A-0217

- 17 -
Removing the bicycles
Release the holders (4), (3) and (2) and remove the bicycles in
the reverse order.
Preparations before driving off
If the bicycle rack is not fully loaded, make sure that:
• Unused holders are removed from the rack frame and stowed
safely in the luggage compartment
• All keys are removed and kept in a safe place
• The lashing straps on all the wheel rails are closed
Changing bulbs
1. Remove the screws (21). Press the catches (35) and carefully
Attention
Always check all screw connections and fastenings of
the bicycle rack and the bicycles after every assembly,
before every trip and at intervals during lengthy trips to make
sure they are sitting firmly, and retighten them if necessary.
Otherwise, the bicycle rack may and the bicycles mounted on
it may come loose and injure other persons and/or cause an
accident.
Repeat this check at regular intervals regardless of road
conditions.
Attention
Check that the lights are in perfect working order prior to
each journey, otherwise accidents may be caused.
Note
The number plate and the lights on the bicycle rack must not be
obscured.
Attention
When changing bulbs the vehicle ignition must be switched off
and the plug for the lighting system removed from the towbar
electrical socket. Failure to do so can result in a short circuit or
other damage. If you are not sure, have the bulbs replaced by
a specialist dealer.
Note
The lamp change is described and illustrated using the left tail
light cluster on the bicycle rack. The procedure is the same
for the right tail lights.
Note
When ordering a new bulb, you must specify which bulb it is
(14, 15, 16, 17).
Designation Spare
part no.
14 Indicator1
BL PY21W 12 V yellow
1. Commercially available bulb.
E1687
15 Number plate light1
BL C5W 12 V (35 mm long) white
E1687
16 Rear fog light1for left tail light cluster
BL PR21W 12 V red
E1687
Reversing light1for right tail light cluster
BL P21W 12 V white
E1687
17 Brake / tail light1
BL P21/5W 12 V white
E1687
15
14
17
16
M+P-25A-0204
35
37
44
36 37
9
8
8
36
21
M+P-25A-0239

- 18 -
lift up the tail light cluster (9).
2. With the cable (44) of the tail lights (9), carefully lift up
the cover (37) and thread it out in the direction of the arrow.
3. Remove the tail lights (9) completely from the holder (36).
4. Remove the screws (38) and take off the lens (39).
5. Press the defective bulb (14, 16, 17) gently into the socket (40),
turn it 90° anticlockwise and pull it out.
6. Pull the bulb (15) out of the socket (41).
7. Press the new bulb (14) slightly into the socket (40) and turn
it 90° clockwise. Required light bulbs, see page 17.
8. Put the lens (39) back in and fasten it hand tight with
the screws (38).
9. Push the tail lights (9) into the holder (36) without locking.
10. Place the cable (44) in the cable guide of the holder (36).
11. Thread the long tab of the cover (37) into the wheel rail
and insert the cover (37) completely into the holder (36).
12. Push the tail lights (9) completely into the holder (36) until
the catches (35) audibly engage, then tighten the screws (21).
Note
Making sure you use a clean cloth, pick up the new bulb
and insert it in the socket (40, 41).
38
39
38
M+P-25A-0221
15
14 40
17 4040
16
41
M+P-25A-0238
35
36
21
37
44
9
M+P-25A-0240
