Uebler i21 S Service manual

Montage- und Bedienungsanleitung
Mounting and operating instructions
Notice de montage et d’utilisation
Instrucciones de montaje y de uso
Montage- en gebruiksaanwijzing
Instrukcja montażu i obsługi
Manual de montagem e de instruções
Návod k montáži a obsluze
Monterings- og betjeningsvejledning
Szerelési és kezelési útmutató
Istruzioni per il montaggio e l'uso
M+P-25A-0285
Fahrradträger für Anhängevorrichtung
- Uebler i21 S, für 2 Fahrräder
- Uebler i31 S, für 3 Fahrräder
- Uebler i41 S, für 4 Fahrräder
Towbar cycle rack
- Uebler i21 S, for 2 bicycles
- Uebler i31 S, for 3 bicycles
- Uebler i41 S, for 4 bicycles
Porte-vélos pour dispositif d’attelage
- Uebler i21 S, pour 2 vélos
- Uebler i31 S, pour 3 vélos
- Uebler i41 S, pour 4vélos
Portabicicletas para dispositivo de remolque
- Uebler i21 S, para 2 bicicletas
- Uebler i31 S, para 3 bicicletas
- Uebler i41 S, para 4 bicicletas
Fietsendrager voor trekhaak
- Uebler i21 S, voor 2 fietsen
- Uebler i31 S, voor 3 fietsen
- Uebler i41 S, voor 4 fietsen
Bagażnik rowerowy na hak holowniczy
- Uebler i21 S, na 2 rowery
- Uebler i31 S, na 3 rowery
- Uebler i41 S, na 4 rowery
Suporte de bicicletas para dispositivo de reboque
- Uebler i21 S, para 2 bicicletas
- Uebler i31 S, para 3 bicicletas
- Uebler i41 S, para 4 bicicletas
Nosič jízdních kol na tažné zařízení
- Uebler i21 S pro 2 jízdní kola
- Uebler i31 S pro 3 jízdní kola
- Uebler i41 S pro 4 jízdní kola
Cykelholder til anhængertræk
- Uebler i21 S, voor 2 fietsen
- Uebler i31 S, voor 3 fietsen
- Uebler i41 S, voor 4 fietsen
Vonóhorogra szerelhető kerékpártartó
- Uebler i21 S, 2 db kerékpárhoz
- Uebler i31 S, 3 db kerékpárhoz
- Uebler i41 S, 4 db kerékpárhoz
Portabici per dispositivo di traino
- Uebler i21 S, per 2 biciclette
- Uebler i31 S, per 3 biciclette
- Uebler i41 S, per 4 biciclette

쮕Fahrradträger für Anhängevorrichtung Seite 1
Towbar cycle rack Page 12
Porte-vélos pour dispositif d’attelage Page 23
Portabicicletas para dispositivo de remolque Página 34
Fietsendrager voor trekhaak Pagina 45
ཚBagażnik rowerowy na hak holowniczy Strona 56
Suporte de bicicletas para dispositivo de reboque Página 67
NNosič jízdních kol na tažné zařízení Strana 78
Cykelholder til anhængertræk Side 89
먙Vonóhorogra szerelhető kerékpártartó oldal 100
Portabici per dispositivo di traino Pagina 111
Uebler GmbH
Daimlerstraße 22
D-91301 Forchheim
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Internet: www.uebler.com
Stand: 07.2022
25A001-22

- 1 -
쮕
Lieber Kunde,
wir freuen uns, dass Sie sich für einen Fahrradträger
von UEBLER entschieden haben.
Die in dieser Montage- und Bedienungsanleitung
aufgeführten Arbeiten und Sicherheitshinweise müssen
unbedingt eingehalten werden. Schäden, welche durch
Nichtbeachtung auftreten, sind von jeglicher Haftung
ausgeschlossen.

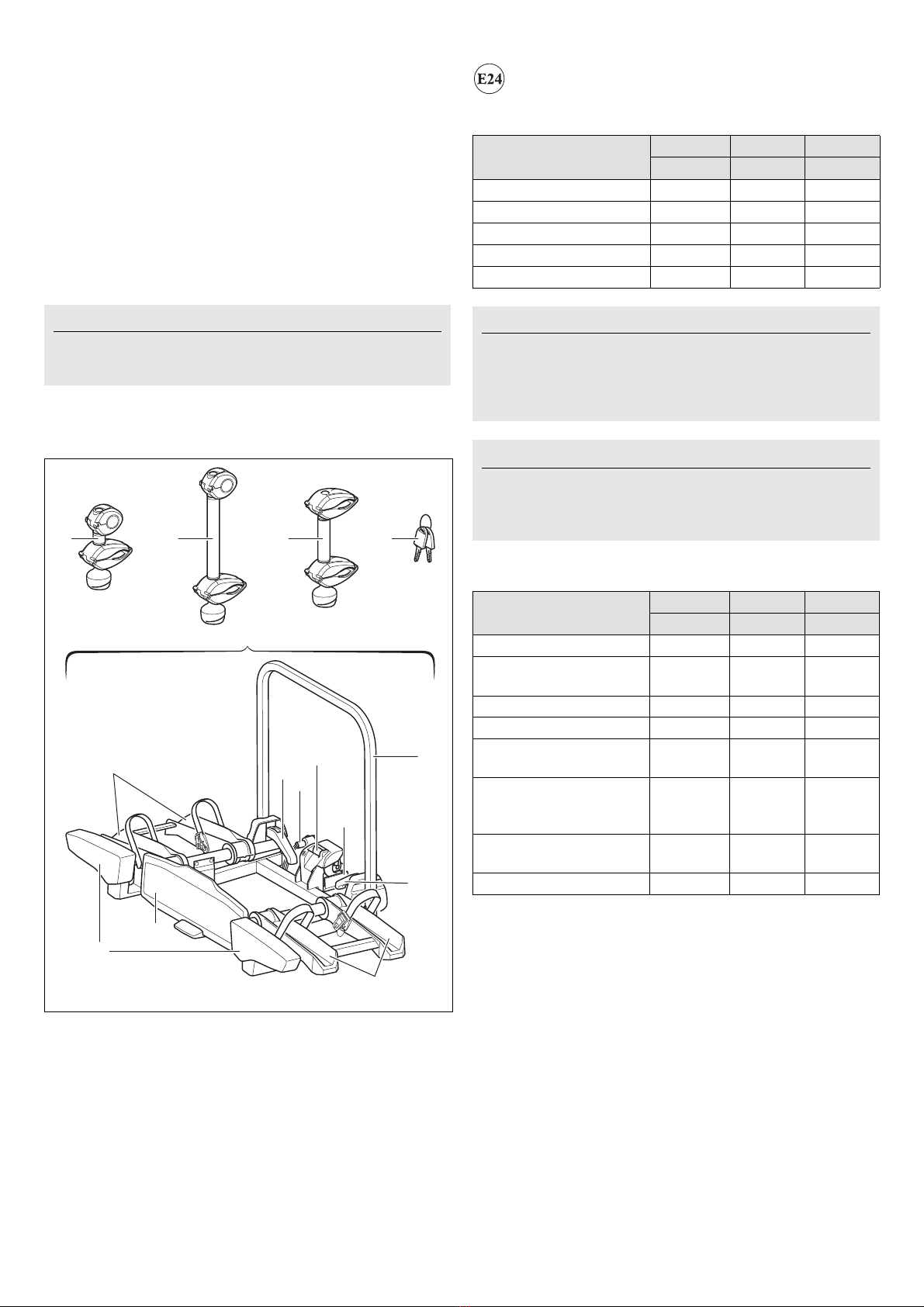

Teileübersicht
Bestellnummern
Fahrradträger Uebler i21 S für 2 Fahrräder
Best.-Nr. 18100 (Linkslenker)
Fahrradträger Uebler i31 S für 3 Fahrräder
Best.-Nr. 18120 (Linkslenker)
Fahrradträger Uebler i41 S für 4 Fahrräder
Best.-Nr. 18140 (Linkslenker)
ECE-Betriebserlaubnisnummer
E24*26R04/00*0136*00
Lieferumfang
Teilebenennung
Hinweis
Die Montage und Bedienung wird für den Fahrradträger
Uebler i21 S beschrieben und dargestellt. Für die Fahrradträ-
ger Uebler i31 S und i41 S ist sinngemäß vorzugehen.
5
6
7
11
12
7
10
4
1
32
13
8
9
8
M+P-25A-0286
Benennung i21 S i31 S i41 S
Stück Stück Stück
1Fahrradträger 1 1 1
2Halter 1. Fahrrad 1 1 1
3Halter 2. Fahrrad 1 1 1
4Halter 3./4. Fahrrad – 1 2
5Schlüssel 6 8 10
Hinweis
Änderungen des Lieferumfangs sind vorbehalten.
Reparaturen oder Austausch von Teilen durch einen Fachbe-
trieb durchführen lassen. Uebler empfiehlt Ihnen aus Sicher-
heitsgründen, nur die bei Ihrem Fachhändler erhältlichen
Original-Ersatzteile zu verwenden.
Hinweis
Die Halter (2), (3) und (4) liegen separat im Lieferpaket bei und
sind nicht vormontiert. Die Schlüssel (5) stecken jeweils im
Schloss der Halter (2), (3) und (4) sowie im Schloss des
Sicherungshebels (11).
Benennung i21 S i31 S i41 S
Stück Stück Stück
6Trägerrahmen 1 1 1
7Schnellspanner für
Trägerrahmen
2 2 2
8Radschienen 4 6 8
9Rückleuchten 2 2 2
10 Aufnahme Anhänger-
kupplung
1 1 1
11 Sicherungshebel für
Aufnahme Anhänger-
kupplung
1 1 1
12 Stecker für Beleuch-
tungseinrichtung
1 1 1
13 Kennzeichenhalterung 1 1 1

- 2 -

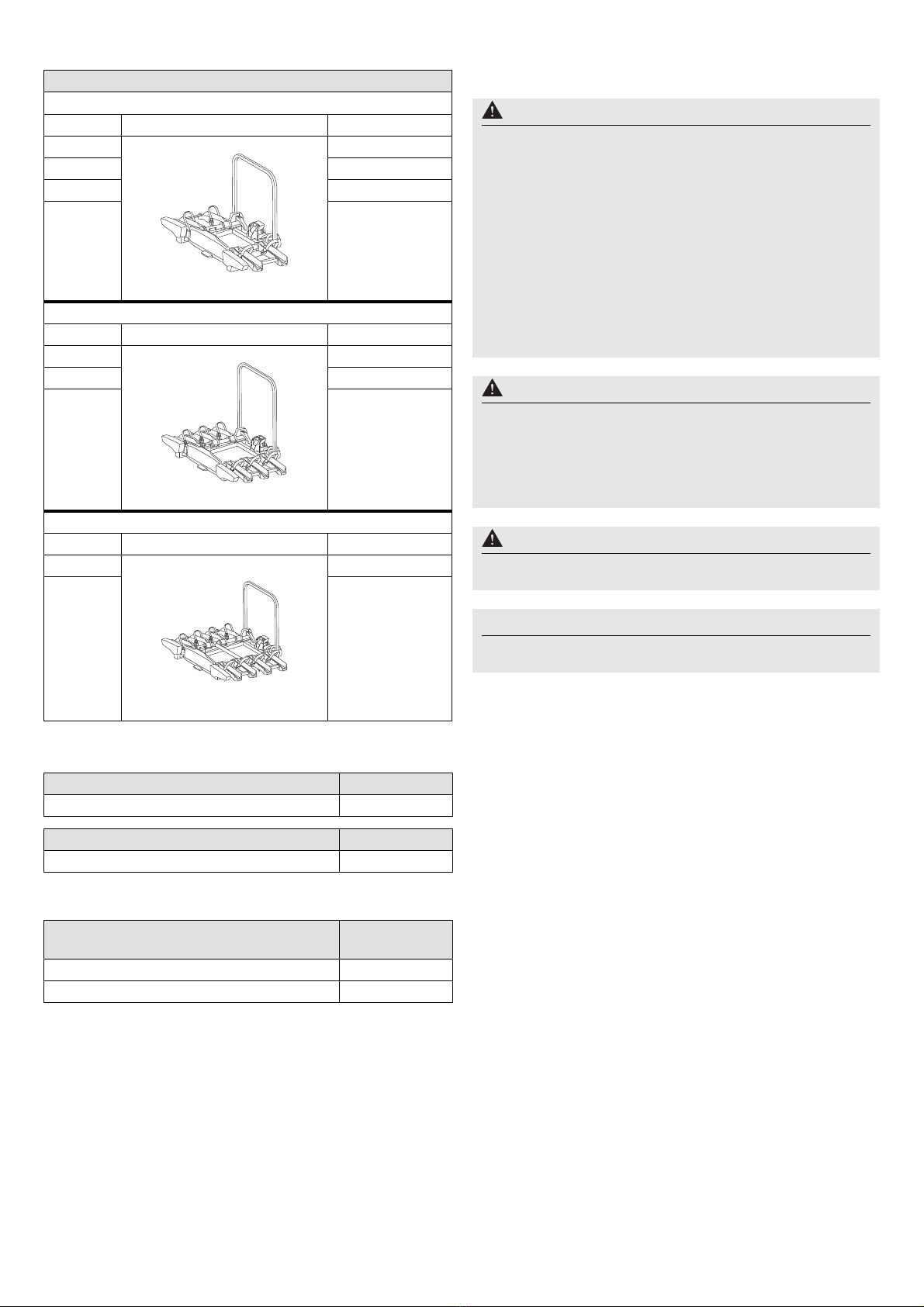

Technische Daten Fahrradträger am Fahrzeug montieren/
demontieren
Maximale Zuladung (Traglast)
Uebler i21 S: Stützlasta – Eigengewicht = max. Zuladung
a Sind die Werte von Anhängerkupplung und Fahrzeug abwei-
chend, muss der niedrigere Wert berücksichtigt werden.
Stützlast Eigengewicht max. Zuladung
50 kg
Uebler i21 S = ca. 13,5 kg
36,5 kg
60 kg 46,5 kg
70 kg 56,5 kg
≥ 73,5 kg 60 kg
Uebler i31 S: Stützlasta – Eigengewicht = max. Zuladung
Stützlast Eigengewicht max. Zuladung
50 kg
Uebler i31 S = ca. 16 kg
34 kg
60 kg 44 kg
≥ 70 kg 54 kg
Uebler i41 S: Stützlasta – Eigengewicht = max. Zuladung
Stützlast Eigengewicht max. Zuladung
75 kg
Uebler i41 S = ca. 20 kg
55 kg
≥ 80 kg 60 kg
Elektrischer Anschluss
Stromversorgung 13-polig, 12 V
Gewicht Fahrrad
Maximales Gewicht je Fahrradb30 kg
b Bei unterschiedlich schweren Fahrrädern, muss das schwe-
rere Fahrrad näher am Fahrzeug montiert werden
Maximaler Rohrdurchmesser der
Fahrradrahmen
Rundrohr 75 mm
Ovalrohr 75x45 mm
Vorsicht
Die Anhängerkupplung und das Fahrzeug müssen für den An-
bau eines Fahrradträgers geeignet sein:
• Stützlast der Anhängerkupplung (siehe Typenschild an der
Anhängerkupplung und Bedienungsanleitung des
Fahrzeugs)
• Material der Anhängerkupplung mind. St 52-3
(siehe Typenschild an der Anhängerkupplung)
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und da-
durch Sie und andere Personen verletzen oder einen Unfall
verursachen.
Der Kugelkopf muss vor der Montage gesäubert und entfettet
werden.
Vorsicht
Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe) im
Betrieb mit dem Fahrradträger können bei Nichtbeachtung der
Fahrzeugmaße Sie und andere Personen verletzt werden und/
oder es kann zu Sachschäden kommen.
Bei Ein- und Durchfahrten die veränderten Fahrzeugmaße be-
achten. Vorsicht beim Rückwärtsfahren.
Vorsicht
Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie
Funktion kontrollieren, sonst kann es zu Unfällen kommen.
Hinweis
Der Fahrradträger ist bei Nichtverwendung vom Fahrzeug zu
demontieren.

- 3 -

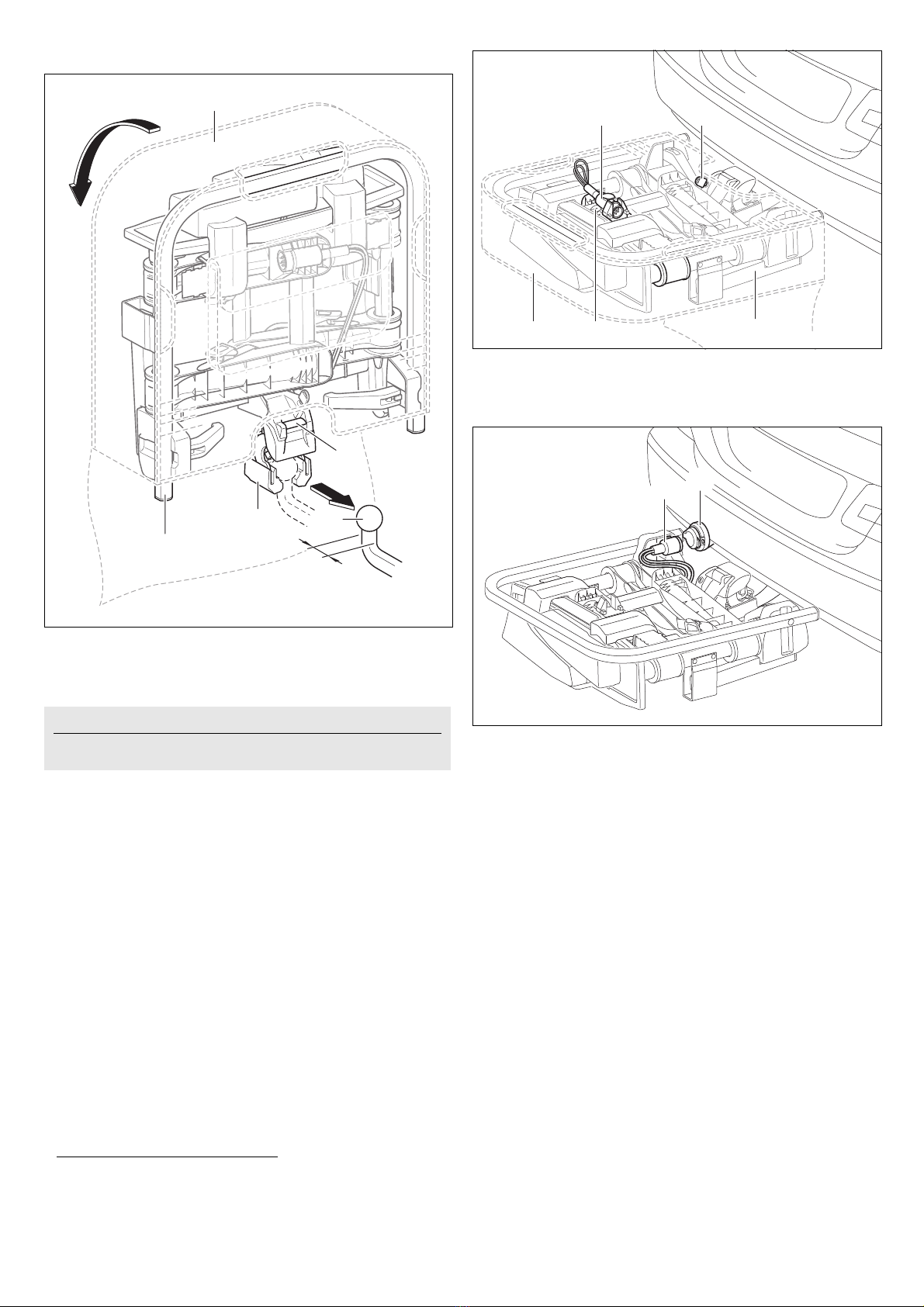

Fahrradträger am Fahrzeug montieren
1. Deckel der Tasche (14)1 öffnen.
2. Den Sicherungshebel (11) drücken, sodass die Aufnahme (10)
ausklappt.
3. Fahrradträger (1) senkrecht halten und mit der Aufnahme (10)
auf den Kugelkopf der Anhängerkupplung (15)
aufschieben (Pfeil I).
4. Fahrradträger (1) nach unten kippen, bis der
Sicherungshebel (11) hörbar einrastet (Pfeil II).
Die rote Markierung am Sicherungshebel (11) darf nicht mehr
sichtbar sein.
5. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger
und in etwa parallel zum Boden ausgerichtet ist.
Durch Rütteln den Fahrradträger (1) auf festen Sitz kontrollieren.
Bei Bedarf Fahrradträger (1) abnehmen und erneut montieren.
6. Tasche (14) vom Fahrradträger (1) abziehen.
7. Fahrradträger (1) mit dem Schlüssel (5) verriegeln und diesen
abziehen.
8. Stecker (12) aus der Steckerhalterung der Radschiene (8)
herausziehen.
9. Stecker (12) in die Steckdose (16) am Fahrzeug einstecken
und im Uhrzeigersinn bis zum Anschlag drehen.
1 Tasche optional erhältlich (für Fahrradträger Uebler i21 S
Best-Nr. 25020, für Fahrradträger Uebler i31 S Best-Nr. 25030,
für Fahrradträger Uebler i41 S Best-Nr. 25040).
Hinweis
Für den Fahrradträger i41 S muss der Kupplungshals der
Anhängerkupplung (15) einen Durchmesser von mindestens
28,5 mm (A) aufweisen.
11
10
1
14
15
II
I
A
M+P-25A-0290
1
14 8
5
12
M+P-25A-0291
12 16
M+P-25A-0292

- 4 -

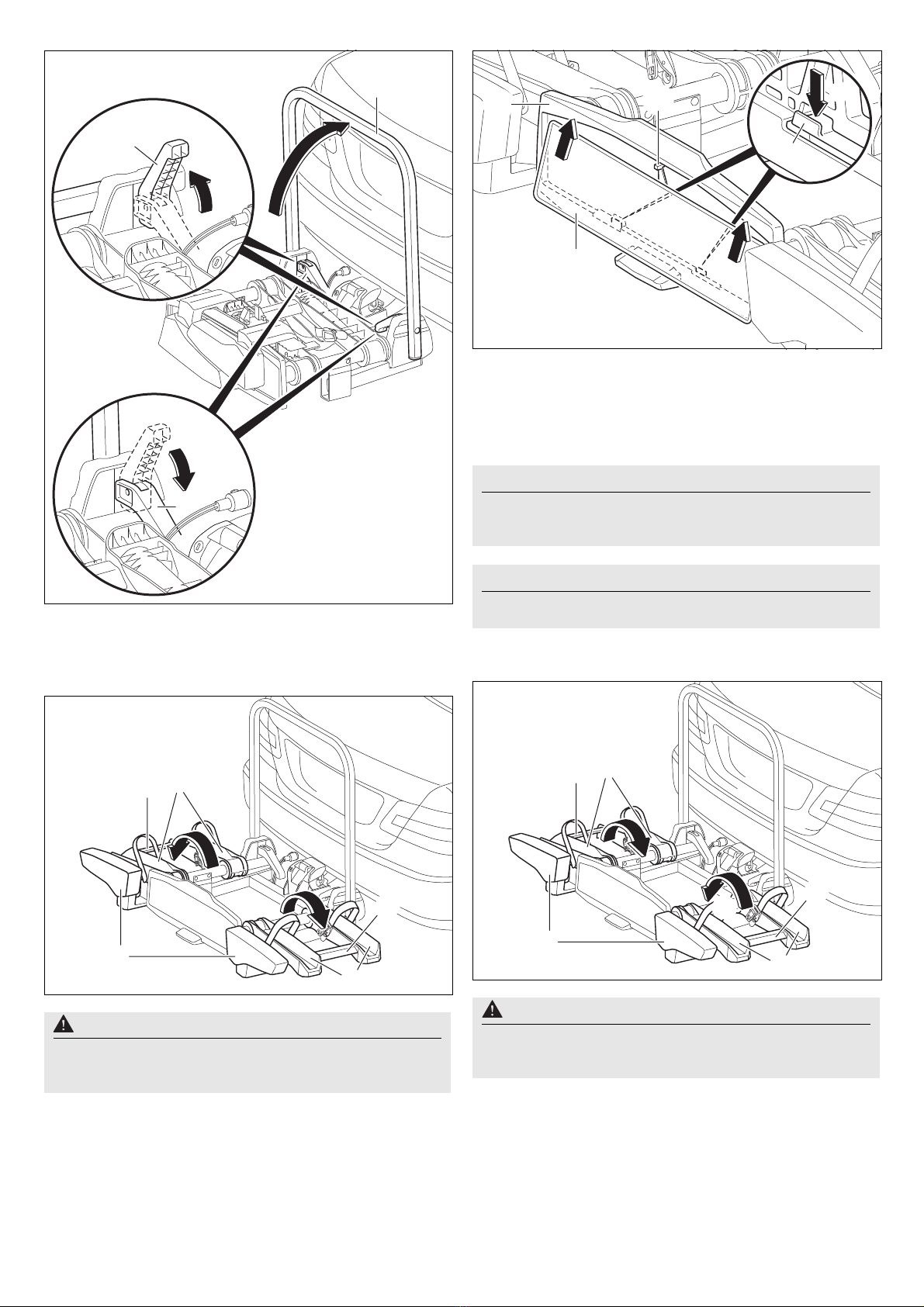

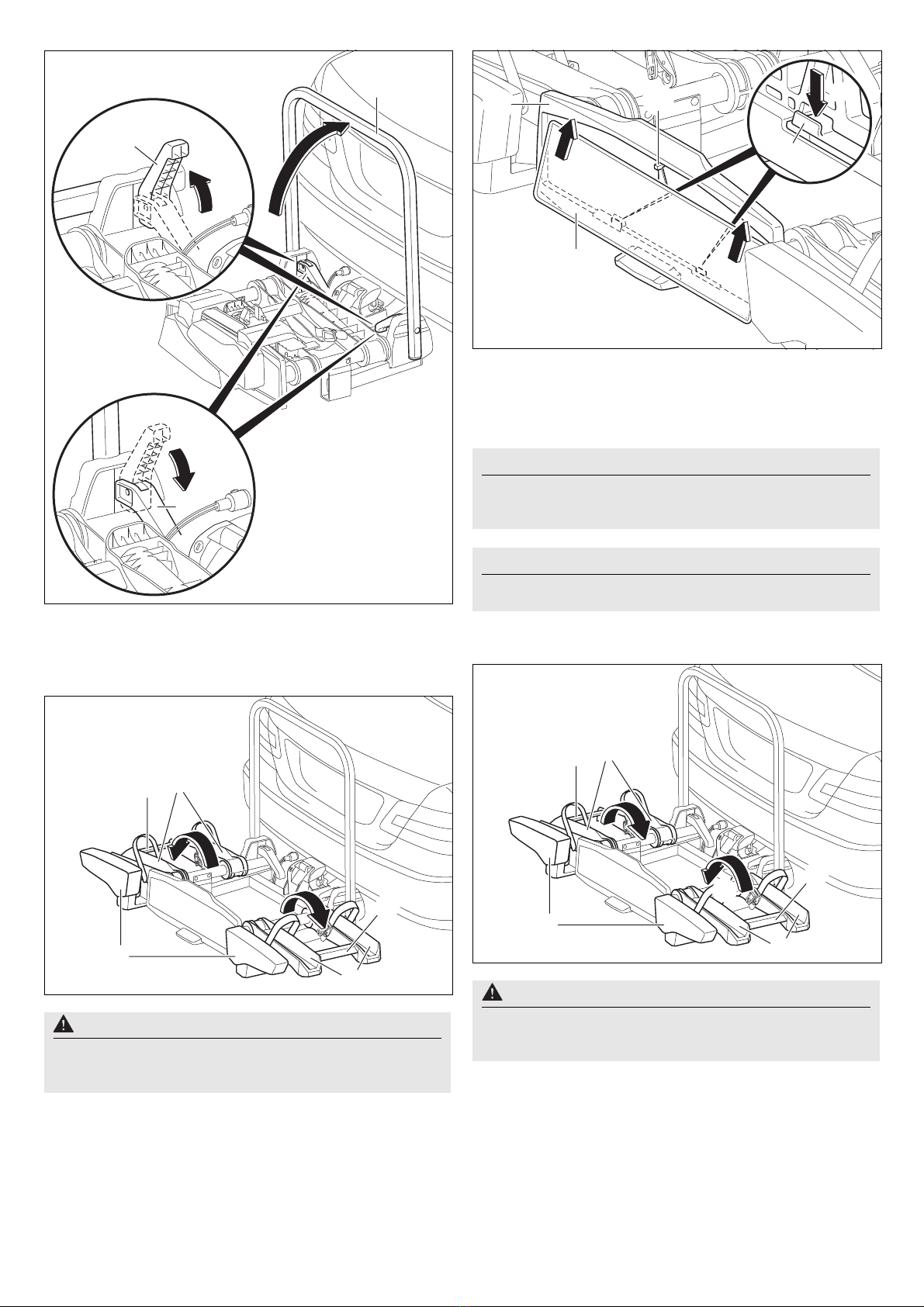

10. Schnellspanner (7) nach oben öffnen (Pfeil I) und den
Trägerrahmen (6) hochklappen (Pfeil II).
11. Schnellspanner (7) wieder vollständig schließen (Pfeil III),
sodass der Trägerrahmen (6) fixiert ist.
12. Radschienen (8) an den Stegen (17) greifen, ausklappen und
einrasten.
13. Funktion der Beleuchtungseinrichtung kontrollieren.
14. Halter (18) nach unten drücken (Pfeil I).
15. Kennzeichen (19) in die Kennzeichenhalterung (13) schieben,
nach oben drücken und vollständig einsetzen (Pfeile II).
16. Halter (18) loslassen und Kennzeichen auf festen Sitz
kontrollieren.
Fahrradträger am Fahrzeug demontieren
1. Linke Radschienenseite am Steg (17) greifen und
einklappen (Pfeil I).
2. Rechte Radschienenseite am Steg (17) greifen und
einklappen (Pfeil II).
Vorsicht
Radschienen (8) immer an den Stegen (17) und nicht an den
Rückleuchten (9) greifen und ausklappen. Es kann sonst zu
Beschädigungen an den Rückleuchten (9) kommen.
7
6
7
III
III
M+P-25A-0293
8
17
9
8
17
M+P-25A-0294
Hinweis
Zum Einsetzen von höheren Kennzeichen den Stopper (20)
nach hinten drücken und das Kennzeichen vollständig in die
Kennzeichenhalterung (13) schieben.
Hinweis
Das Kennzeichen am Fahrradträger muss mit dem amtlichen
Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein.
Vorsicht
Radschienen (8) immer an den Stegen (17) und nicht an den
Rückleuchten (9) greifen und einklappen. Es kann sonst zu Be-
schädigungen an den Rückleuchten (9) kommen.
20
19
13
18
II
I
II
M+P-25A-0295
8
17
9
8
17
I
II
M+P-25A-0325

- 5 -

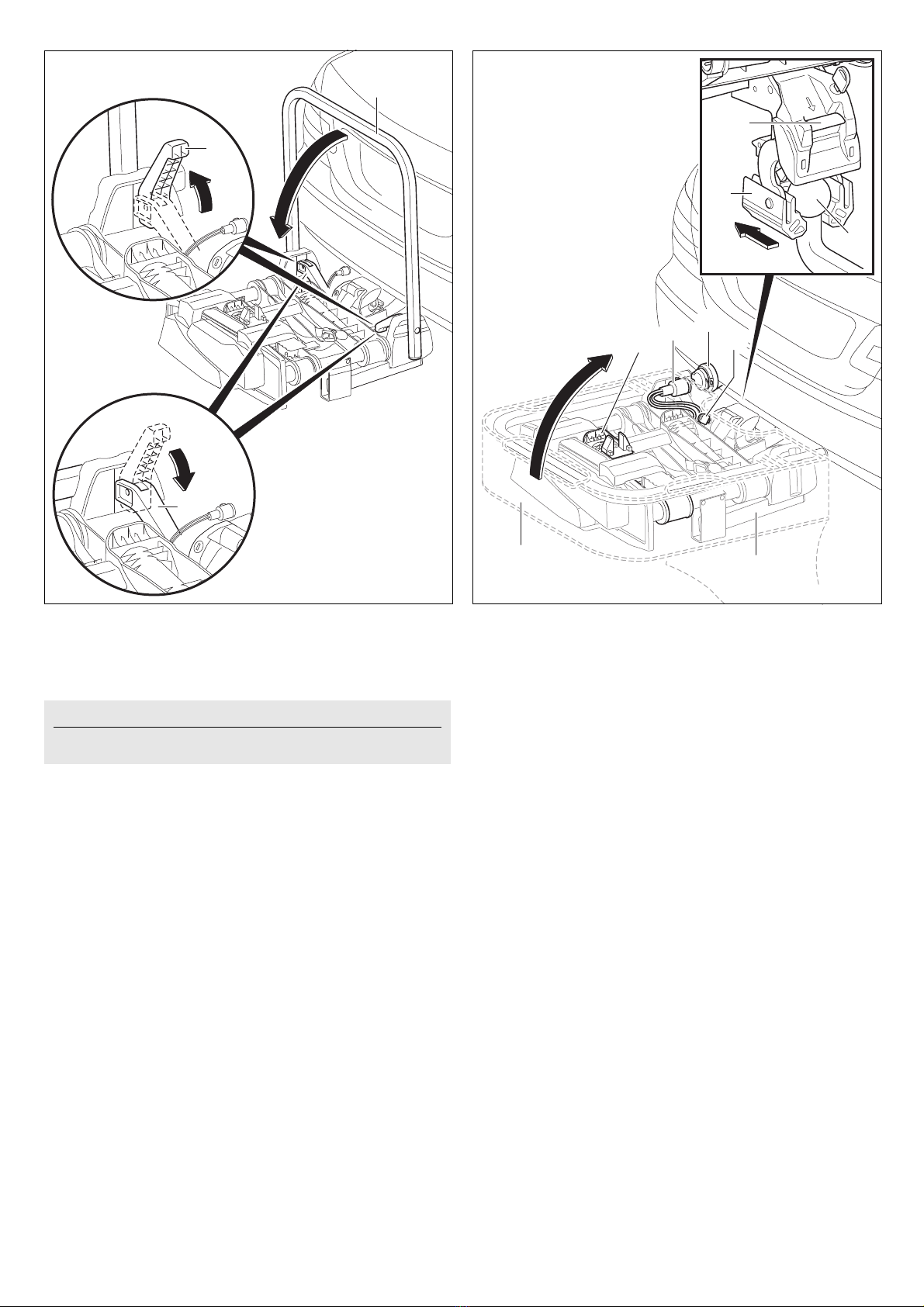

3. Schnellspanner (7) nach oben öffnen (Pfeil I) und den
Trägerrahmen (6) herunterklappen (Pfeil II).
4. Schnellspanner (7) wieder vollständig schließen (Pfeil III),
sodass der Trägerrahmen (6) fixiert ist.
5. Stecker (12) aus der Steckdose (16) am Fahrzeug ausstecken
und in die Steckerhalterung der Radschiene (8) einsetzen.
6. Fahrradträger (1) mit dem Schlüssel (5) entriegeln.
7. Tasche (14) auf den Fahrradträger (1) schieben.
8. Sicherungshebel (11) drücken und den Fahrradträger (1)
senkrecht nach oben stellen (Pfeil I).
9. Fahrradträger (1) nach hinten vom Kugelkopf der
Anhängerkupplung (15) herunterziehen (Pfeil II).
10. Fahrradträger (1) mit der Aufnahme (10) auf den Boden stellen
und somit die Aufnahme (10) verschließen.
11. Deckel der Tasche (14) schließen.
Hinweis
Schnellspanner (7) und Trägerrahmen (6) regelmäßig bzw. bei
Verschmutzung/Schwergängigkeit mit Seifenwasser reinigen.
6
II
III
I
7
7
M+P-25A-0296
12
1
14
11
10
15
I
II
16
5
8
M+P-25A-0297

- 6 -

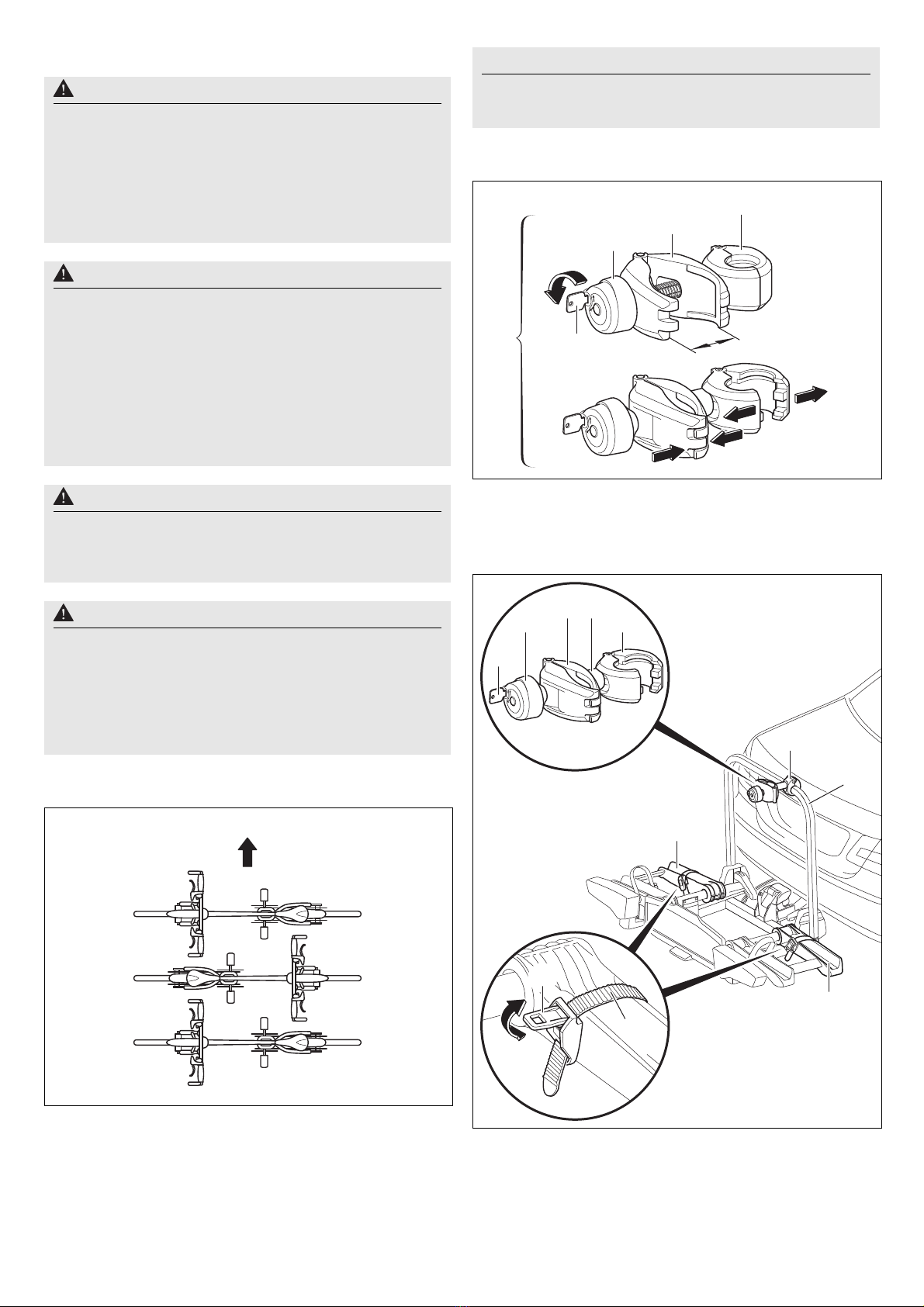

Fahrräder montieren/demontieren Anordnung der Fahrräder
Die entgegengesetzte Anordnung der Fahrräder in
Fahrtrichtung (Pfeil) beachten.

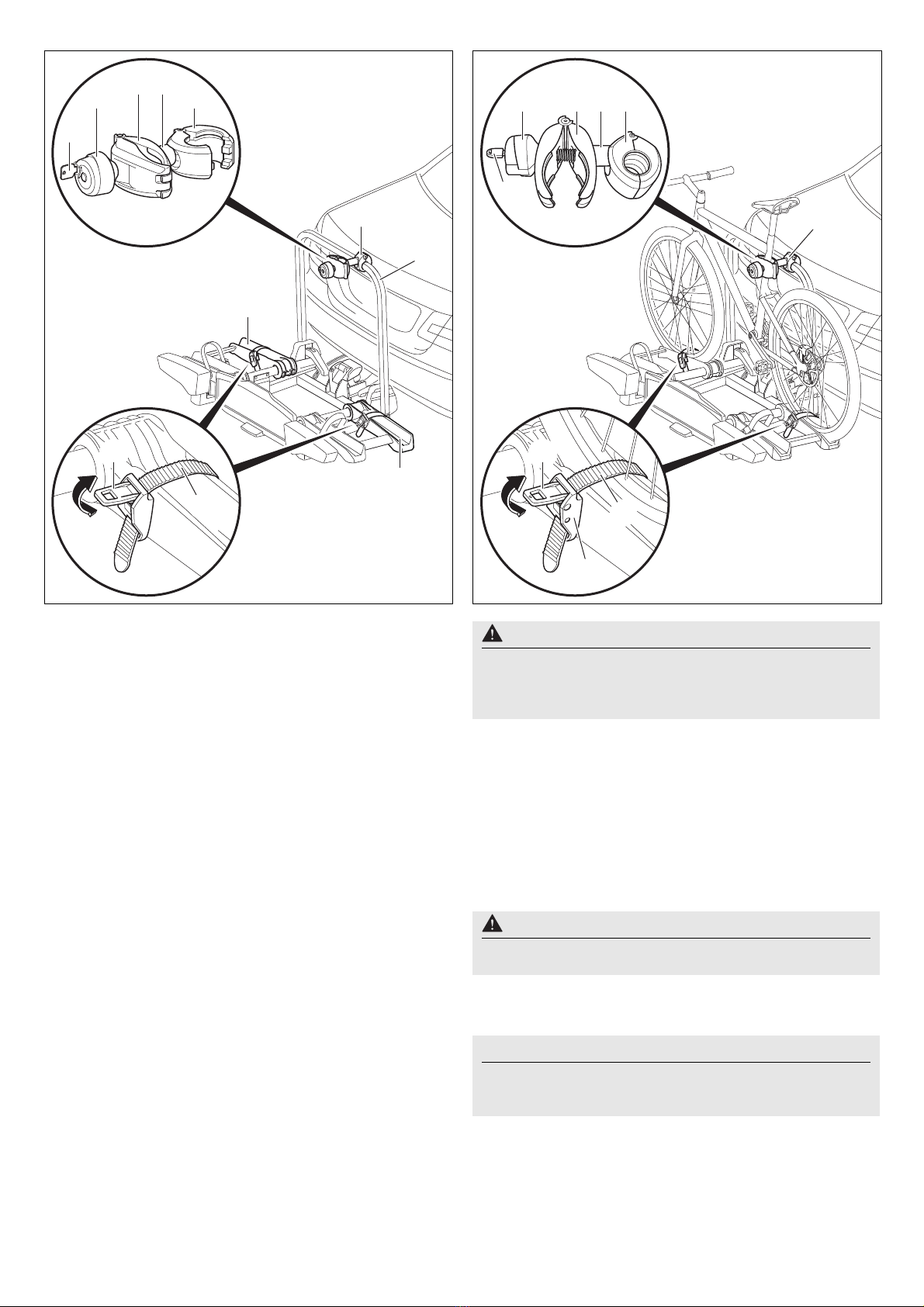

Erstes Fahrrad montieren
1. Drehgriff (21) mit dem Schlüssel (5) entriegeln.
2. Drehgriff (21) aufschrauben, bis Klemme (22) geöffnet ist (A).
3. Klemme (22) zusammendrücken und halten.
Die Klemme (23) öffnet sich.
Vorsicht
Der Fahrradträger für die Anhängerkupplung ist ausschließlich
für den Transport von Fahrrädern zu verwenden.
Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg
auf dem Fahrradträger transportiert werden.
Dabei dürfen die maximal zulässige Traglast des Fahrradträ-
gers, die Stützlast der Anhängerkupplung sowie das zulässige
Gesamtgewicht des Fahrzeugs und die maximal zulässige
Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung)
keinesfalls überschritten werden.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und da-
durch Sie und andere Personen verletzen und/oder einen Un-
fall verursachen.
Vorsicht
Die Fahrräder müssen möglichst gleichmäßig und mit niedri-
gem Schwerpunkt auf dem Fahrradträger befestigt und mit je-
weils einem Halter am Fahrradrahmen sowie Spannriemen an
den Vorder- und Hinterrädern gegen Herabfallen gesichert
werden.
Bei Nichtbeachtung könnten sich die Fahrräder und/oder die
losen Teile während der Fahrt vom Fahrzeug lösen und bei an-
deren Verkehrsteilnehmern zu einem Unfall und damit verbun-
den zu Verletzungen und Sachschäden führen.
Vor der Montage Kindersitze und alle losen Teile, beispielswei-
se Trinkflaschen, Satteltaschen, Akkus von E-Bikes usw., von
den Fahrrädern entfernen und verstauen.
Vorsicht
Beim Abrutschen/Kippen der Fahrräder besteht Verletzungs-
gefahr. Sichern Sie die Fahrräder gegen Abrutschen/Kippen.
Führen Sie die Montage und die Demontage der Fahrräder mit
einer zweiten Person durch.
Vorsicht
Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahr-
rädern zu dicht an der Abgasanlage des Fahrzeugs positio-
niert sein. Durch das heiße Auspuffrohr und/oder die heißen
Auspuffabgase können der Fahrradträger und/oder die Fahr-
räder beschädigt werden. In diesem Fall ist der Fahrradträger
nicht zur Verwendung geeignet.
Für den Transport von Fahrrädern mit Carbon-Teilen wenden
Sie sich an den Hersteller/Händler, um zu klären, ob diese
Fahrräder zum Transport auf dem Fahrradträger geeignet
sind.
Hinweis
Schwere Fahrräder fahrzeugnah und leichte Fahrräder, z. B.
Kinderräder, weiter hinten auf dem Fahrradträger montieren.
Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet
montieren.
M+P-25A-0155
21
22
2
23
A
5
M+P-25A-0298

- 7 -
4. Geöffnete Klemme (23) um den Trägerrahmen (6)
positionieren und die zusammengedrückte Klemme (22)
loslassen. Die Klemme (23) schließt sich.
5. Spanner (24) drücken (Pfeil II) und den Spannriemen (25)
herausziehen.
6. Fahrrad auf die Radschienen setzen und Halter (2) mit
Klemme (22) zum Fahrradrahmen positionieren. Fahrrad
gegen Kippen sichern.
7. Klemme (22) am Fahrradrahmen mit dem Drehgriff (21)
festschrauben.
8. Halter (2) mit dem Schlüssel (5) verriegeln und diesen abziehen.
9. Spannriemen (25) mittig zwischen den Radspeichen
durchführen.
10. Spannriemen (25) in die Schnalle (26) einfädeln und anziehen.
11. Mithilfe der Spanner (24) die Spannriemen (25)
festziehen (Pfeil I).
2
6
8
8
24
25
II
22
21
5
2
23
M+P-25A-0299
Vorsicht
Halter (2) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z. B. Schalt- und Bremszüge, eingeklemmt wer-
den. Defekte Halter müssen sofort ausgetauscht werden.
Vorsicht
Die Spannriemen (25) nicht zu fest anziehen, da sonst die
Reifen oder Felgen beschädigt werden können.
Hinweis
Die Gewindestangen der Halter sind in regelmäßigen Abstän-
den zu säubern und zu schmieren, damit ein Festgang der
Drehgriffe vermieden wird.
2
24
25
26
I
5
2221 223
M+P-25A-0300

- 8 -

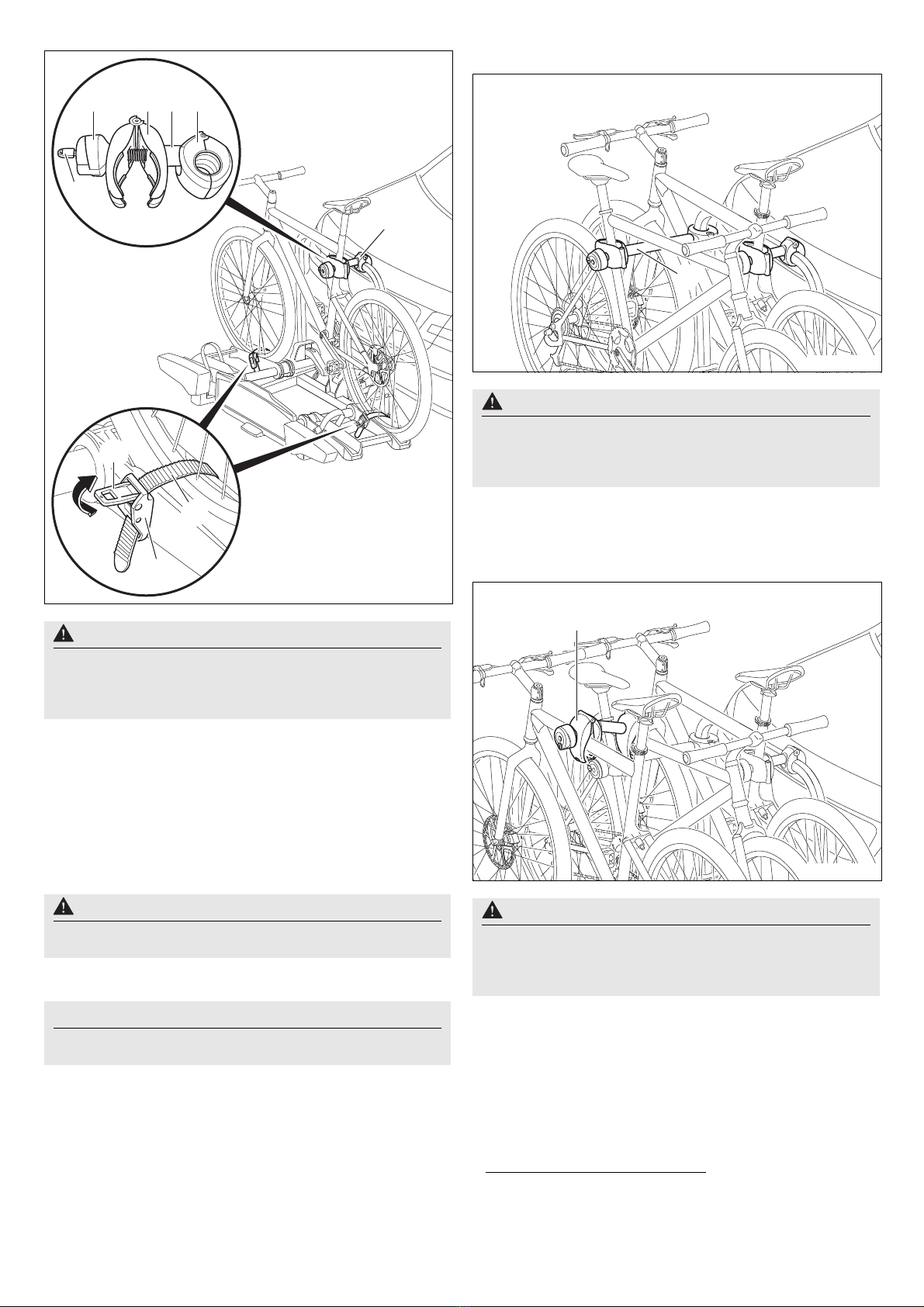

Zweites Fahrrad montieren
Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage
des ersten. Die entgegengesetzte Anordnung der beiden
Fahrräder ist zu beachten.
Drittes2 und viertes3 Fahrrad montieren
Die Montage des dritten und vierten Fahrrads erfolgt sinngemäß
zur Montage des ersten. Die entgegengesetzte Anordnung aller
Fahrräder ist zu beachten.
Das dritte Fahrrad wird mit dem Halter (4) am zweiten Fahrrad
befestigt.
Das vierte Fahrrad wird mit dem zweiten Halter (4) am dritten
Fahrrad befestigt.
Fahrräder demontieren
Das Lösen der Halter (2), (3) und (4) und die Demontage der
Fahrräder erfolgt in umgekehrter Reihenfolge.
Die Halter (2), (3) und (4) in der Seitentasche der Tasche (14)
verstauen.
Fahrradträger abkippen/zurückklappen
Fahrradträger abkippen
Der Fahrradträger kann zum Öffnen der Heckklappe und zum Be-
und Entladen des Fahrzeugs abgekippt werden.
Fußhebel (27) betätigen und den Fahrradträger (1) durch Ziehen
am Trägerrahmen (6) bzw. bei montierten Fahrrädern am
Fahrradrahmen abkippen.
Vorsicht
Halter (3) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können.
Es dürfen keine Bauteile, z. B. Schalt- und Bremszüge,
eingeklemmt werden. Defekte Halter müssen unverzüglich
ausgetauscht werden.
2 Fahrradträger Uebler i31 S, für 3 Fahrräder
3 Fahrradträger Uebler i41 S, für 4 Fahrräder
Vorsicht
Halter (4) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können.
Es dürfen keine Bauteile, z. B. Schalt- und Bremszüge, einge-
klemmt werden. Defekte Halter müssen unverzüglich ausge-
tauscht werden.
3
M+P-25A-0216
4
M+P-25A-0217
Vorsicht
Fahrradträger langsam abkippen und darauf achten, dass sich
keine Personen oder Gegenstände im Kippbereich befinden.
Es besteht Quetschgefahr für Personen und Gegenstände im
Kippbereich.
Darauf achten, dass der Fahrradträger beim Zurückklappen mit
beiden Haken vollständig einrastet und verriegelt, sonst könnte
der Fahrradträger während der Fahrt abkippen und dadurch
Sie oder andere Personen verletzen und/oder zu Sachschäden
führen.
Vorsicht
Beim Fahrradträger Uebler i41 S (90° abklappbar) kann der
Lenker des vierten Fahrrads durch den vergrößerten Kipp-
winkel am Boden aufliegen. Dadurch kann es zu Beschädigun-
gen am Lenker kommen. Ggf. das Fahrrad beim Abkippen
demontieren.
6
1
27 M+P-25A-0301

- 9 -

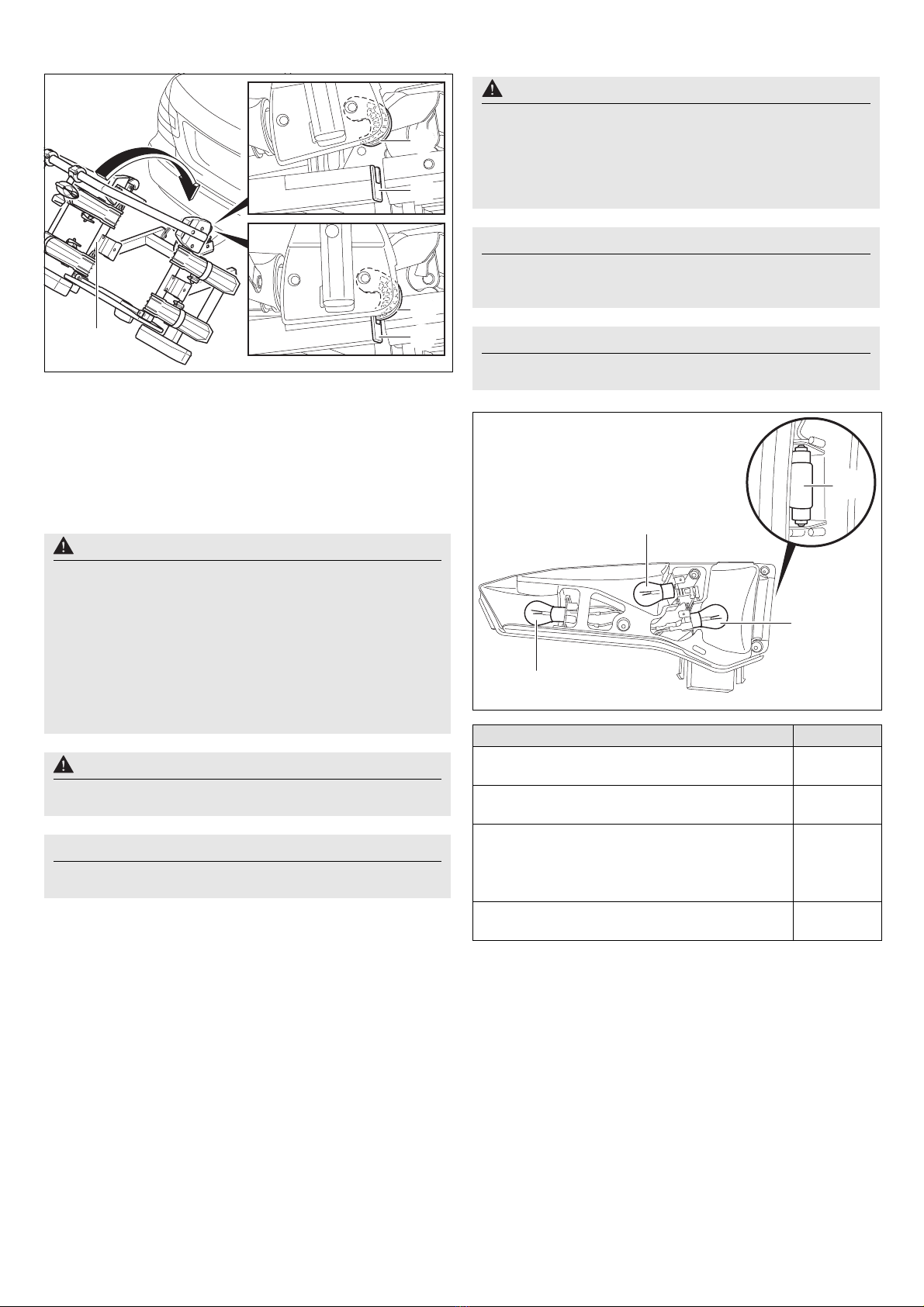

Fahrradträger zurückklappen
1. Fahrradträger (1) zurückklappen, bis beide Haken (28)
vollständig im Rahmen (29) einrasten und verriegeln.
2. Fahrradträger (1) durch Rütteln auf festen Sitz kontrollieren.
Bei Bedarf Fahrradträger (1) nochmals abkippen und erneut
zurückklappen.
Vorbereitung zur Fahrt
Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten,
dass:
• nicht benötigte Halter vom Trägerrahmen abgenommen und
sicher im Kofferraum verstaut sind.
• alle Schlüssel abgezogen und verstaut sind.
• die Spannriemen aller Radschienen geschlossen sind.
Lampenwechsel
Vorsicht
Alle Verschraubungen und Befestigungen des Fahrradträgers
und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt
und auch während einer längeren Reise auf festen Sitz kontrol-
liert und bei Bedarf nachgezogen werden.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und da-
durch Sie und andere Personen verletzen und/oder einen Un-
fall verursachen.
Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit,
in regelmäßigen Abständen zu wiederholen.
Vorsicht
Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie
Funktion kontrollieren, sonst kann es zu Unfällen kommen.
Hinweis
Das amtliche Kennzeichen und die Beleuchtungseinrichtung
des Fahrradträgers dürfen nicht verdeckt werden.
29
28
29
28
1
M+P-25A-0302
Vorsicht
Für den Lampenwechsel muss die Zündung des Fahrzeugs
ausgeschaltet und der Stecker für die Beleuchtungseinrichtung
aus der Steckdose der Anhängerkupplungselektrik gezogen
sein. Bei Nichtbeachtung kann es zu einem Kurzschluss oder
Sachschäden kommen. Bei Unklarheiten sollte der Lampen-
wechsel durch einen Fachbetrieb erfolgen.
Hinweis
Der Lampenwechsel wird an der linken Rückleuchte des Fahr-
radträgers beschrieben und dargestellt. Für die rechte Rück-
leuchte ist sinngemäß vorzugehen.
Hinweis
Bei der Bestellung einer neuen Glühbirne muss die Benennung
der betroffene Glühbirne angegeben werden.
Benennung Ersatzteilnr.
30 Blinkera
BL PY21W 12 V gelb
a Die Glühbirne ist im Handel erhältlich.
E1687
31 Kennzeichenbeleuchtunga
BL C5W 12 V (35 mm lang) weiß
E1687
32 Nebelschlusslichta bei linker Rückleuchte
BL PR21W 12 V rot
E1687
Rückfahrscheinwerfera bei rechter Rückleuchte
BL P21W 12 V weiß
E1687
33 Bremse/Rücklichta
BL P21/5W 12 V weiß
E1687
31
30
33
32
M+P-25A-0303

- 10 -
1. Abdeckung (34) auf der Unterseite der Halterung (35) in
Pfeilrichtung aufschieben und das darunterliegende Kabel
vollständig aus der Halterung (35) lösen.
2. Verriegelungen (36) drücken und die Rückleuchte (9) vorsichtig
aus der Halterung (35) herausziehen.
3. Schrauben (37) abschrauben und die Streuscheibe (38)
entfernen.
4. Defekte Glühbirne (30, 32, 33) leicht in die Fassung (39)
drücken, um 90° gegen den Uhrzeigersinn drehen und
herausziehen.
5. Glühbirne (31) aus der Fassung (40) herausziehen.
6. Neue Glühbirne (30, 32, 33) leicht in die Fassung (39) drücken
und um 90° im Uhrzeigersinn drehen. Erforderliche Glühbirnen,
siehe Seite 9.
7. Neue Glühbirne (31) leicht in die Fassung (40) drücken.
Erforderliche Glühbirne, siehe Seite 9.
8. Streuscheibe (38) wieder handfest mit den Schrauben (37)
festschrauben.
9. Der Einbau der Rückleuchte (9) erfolgt in umgekehrter
Reihenfolge. Die Verriegelungen (36) und die Abdeckung (34)
müssen dabei hörbar einrasten.
Allgemeine Sicherheitshinweise
Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht und
sein Gehör nicht durch den Fahrradträger, die Fahrräder oder den
Zustand des Fahrzeugs beeinträchtigt werden. Er muss dafür
sorgen, dass das Fahrzeug, der Fahrradträger und die Fahrräder
vorschriftsmäßig sind und dass die Verkehrssicherheit nicht
beeinträchtigt wird.
Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen
müssen auch am Tag vorhanden und betriebsbereit sein.
Diese Montage- und Bedienungsanleitung enthält die allgemeine
Zulassung des Fahrradträgers für Anhängerkupplungen und muss
immer im Fahrzeug mitgeführt werden.
Beachten Sie die jeweiligen gesetzlichen Bestimmungen für die
Benutzung von Fahrradträgern im Einsatzland.
36
35
9
35
34
M+P-25A-0304
37
38
37
M+P-25A-0305
Hinweis
Neue Glühbirnen nur mit einem sauberen Tuch anfassen und
in die Fassung (39, 40) einsetzen.
31
30 39
33 3939
32
40
M+P-25A-0306

- 11 -
Hinweis zur Entsorgung
Entsorgen Sie Komponenten, Zubehör und Verpackung für eine
umweltgerechte Wiederverwertung. Entsorgen Sie den
Leuchtensatz nicht über den Haus- oder Restmüll.
Gemäß der europäischen Richtlinie 2012/19/EU bzw. ElektroG
müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt
gesammelt und einer umweltgerechten Wiederverwendung
zugeführt werden.
Bitte trennen Sie den Leuchtensatz vom Träger und geben die
nicht mehr gebrauchsfähigen Komponenten bei einer geeigneten
Sammelstelle ab.
Fragen Sie Ihren Fachhändler.
Vorsicht
Die in dieser Montage- und Bedienungsanleitung aufgeführten
Arbeiten und Sicherheitshinweise müssen unbedingt eingehal-
ten werden.
Der Fahrradträger für die Anhängerkupplung ist ausschließlich
zum Transport von Fahrrädern zu verwenden. Der Fahrradträ-
ger ist für den Einsatz im Gelände nicht geeignet.
Alle Verschraubungen und Befestigungen des Fahrradträgers
und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt
und auch während einer längeren Reise auf festen Sitz kontrol-
liert und bei Bedarf nachgezogen werden. Diese Kontrolle ist
abhängig von der Fahrbahnbeschaffenheit in regelmäßigen
Abständen zu wiederholen.
Während der Fahrt sollte der Fahrer durch Blick in den Rück-
spiegel den Fahrradträger und die Fahrräder auf evtl. Verschie-
bungen/Verlagerungen kontrollieren.
Bei Veränderungen mit verminderter Geschwindigkeit zur
nächsten Haltemöglichkeit weiterfahren und Verschraubungen
und Befestigungen des Fahrradträgers bzw. der Fahrräder
nachziehen.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und da-
durch Sie und andere Personen verletzen und/oder einen Un-
fall verursachen.
Vorsicht
Bewegliche Teile, z. B. die Gewindestangen der Halter und der
Schnellspanner, sind in regelmäßigen Abständen zu säubern
und zu schmieren, damit ein Festgang der Drehgriffe vermie-
den wird.
Kein Schmiermittel an allen anderen Verschraubungen ver-
wenden. Die Verschraubungen könnten sich dadurch selbsttä-
tig lockern und der Fahrradträger könnte sich zusammen mit
den montierten Fahrrädern vom Fahrzeug lösen und dadurch
Sie und andere Personen verletzen oder einen Unfall verursa-
chen.
Vorsicht
Ragen die montierten Fahrräder mehr als 40 cm über den äu-
ßersten Rand der Lichtaustrittsfläche der Begrenzungs- oder
Schlussleuchten des Fahrradträgers hinaus, so sind diese
kenntlich zu machen: seitlich höchstens 40 cm von ihrem Rand
und höchstens 150 cm über der Fahrbahn, nach vorne durch
eine Leuchte mit weißem, nach hinten durch eine Leuchte mit
rotem Licht.
Beim Transport der Fahrräder die seitlich herausragenden Rä-
der extra kennzeichnen.
Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder
abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbe-
leuchtung vermieden wird und andere Verkehrsteilnehmer
nicht behindert oder getäuscht werden.
Bei Nichtbeachtung könnte dies einen Unfall verursachen.
Vorsicht
Vor Antritt der Fahrt ist die Funktion der Beleuchtungseinrich-
tung zu kontrollieren. Bei eingeschaltetem Nebelschlusslicht
am Fahrradträger muss das Nebelschlusslicht am Fahrzeug
ausgeschaltet sein, d. h. sie dürfen nicht gleichzeitig leuchten.
Bei Fahrzeugausführungen, deren Typgenehmigung erstmals
nach dem 01.10.1998 erteilt wurde, darf der angebaute Fahr-
radträger oder die montierten Fahrräder das dritte Bremslicht
des Fahrzeugs nicht verdecken. Das dritte Bremslicht des Fahr-
zeugs muss sichtbar sein: rechts und links bezogen auf die
Fahrzeuglängsachse – in einem Horizontalwinkel von 10°, nach
oben bezogen auf die Leuchtenkante – in einem Vertikalwinkel
von 10° und nach unten – bezogen auf die Leuchtenunterkante
– in einem Vertikalwinkel von 5°.
Wenn diese Werte nicht eingehalten werden, muss ein
„drittes“ Ersatz-Bremslicht angebaut werden.
Bei Nichtbeachtung könnte dies einen Unfall verursachen.
Vorsicht
Die Montage des Fahrradträgers und der Fahrräder führt zur
Veränderung des Fahr- und Bremsverhaltens sowie der Sei-
tenwindempfindlichkeit des Fahrzeugs. Die maximale Ge-
schwindigkeit von 130 km/h darf nicht überschritten werden.
Die Fahrräder nicht durch Planen, Schutzüberzüge o. ä. abde-
cken, da dadurch die Windangriffsfläche und das Fahrverhal-
ten stark beeinflusst werden.
Schweres Ladegut im Kofferraum so weit wie möglich nach
vorn schieben, um einer übermäßigen Hecklastigkeit vorzu-
beugen.
Die Fahrweise stets den Straßen-, Straßenverkehrs- und Wit-
terungsverhältnissen anpassen und besonders vorsichtig
fahren, wenn Sie mit beladenem Fahrradträger fahren.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und da-
durch Sie und andere Personen verletzen und/oder einen Un-
fall verursachen.
Vorsicht
Falls das Fahrzeug mit einer elektrischen Heckklappe ausge-
rüstet ist, ist bei montiertem Fahrradträger auf den notwendi-
gen Freiraum zu achten. Wenn möglich sollte die elektrische
Heckklappe deaktiviert und manuell bedient werden.
Vor der Benutzung von Autowaschanlagen den Fahrradträger
abbauen. Der Fahrradträger, das Fahrzeug und/oder die Auto-
waschanlage könnten sonst beschädigt werden.

- 12 -

Dear Customer,
Thank you for choosing an UEBLER bicycle rack.
Please observe the work and safety instructions
described in these mounting and operating instructions
at all times. We will not accept any liability for damage
resulting from failure to do so.
Parts overview
Order numbers
Uebler i21 S rack for 2 bicycles
Order no. 18100 (left-hand drive)
Uebler i31 S rack for 3 bicycles
Order no. 18120 (left-hand drive)
Uebler i41 S rack for 4 bicycles
Order no. 18140 (left-hand drive)
ECE type approval number
E24*26R04/00*0136*00
Scope of delivery
Part designation
Note
This section describes and illustrates how to mount and oper-
ate the Uebler i21 S bicycle rack. The procedures for the
Uebler i31 S and i41 S bicycle racks are similar.
5
6
7
11
12
7
10
4
1
32
13
8
9
8
M+P-25A-0286
Designation i21 S i31 S i41 S
Quantity Quantity Quantity
1Bicycle rack 1 1 1
2Bracket 1st bicycle 1 1 1
3Bracket 2nd bicycle 1 1 1
4Bracket 3rd bicycle – 1 2
5Key 6 8 10
Note
The scope of delivery is subject to change.
Repairs or replacement of parts must be performed by a spe-
cialist workshop. For safety reasons, Uebler recommends only
using genuine spare parts available from your specialist dealer.
Note
The holders (2), (3) and (4) are included separately in the de-
livery package and are not pre-assembled. The keys (5) are in-
serted in the lock of the holders (2), (3) and (4) and in the lock
of the safety lever (11).
Designation i21 S i31 S i41 S
Quantity Quantity Quantity
6Rack frame 1 1 1
7Quick-release clamp for
rack frame
2 2 2
8Wheel rails 4 6 8
9Tail light unit 2 2 2
10 Towbar attachment 1 1 1
11 Safety lever for towbar
attachment
1 1 1
12 Plug for lights 1 1 1
13 Number plate holder 1 1 1

- 13 -
Technical data Attaching and removing the bicycle rack
Maximum load (bearing capacity)
Uebler i21 S: Towbar loada – rack weight = max. payload
a If the values for the towbar and the vehicle are different, the
lower value must be used.
Towbar
load
Rack weight Max. payload
110 lbs
(50 kg)
Uebler i21 S =
approx. 30 lbs (13.5 kg)
80.5 lbs (36.5 kg)
132 lbs
(60 kg)
102.5 lbs (46.5 kg)
154 lbs
(70 kg)
124.5 lbs (56.5 kg)
≥ 162 lbs
(73.5 kg)
132 lbs (60 kg)
Uebler i31 S: Towbar loada – rack weight = max. payload
Towbar
load
Rack weight Max. payload
110 lbs
(50 kg)
Uebler i31 S =
approx. 35 lbs (16 kg)
75 lbs (34 kg)
132 lbs
(60 kg)
97 lbs (44 kg)
≥ 154 lbs
(70 kg)
119 lbs (54 kg)
Uebler i41 S: Towbar loada – rack weight = max. payload
Towbar
load
Rack weight Max. payload
165 lbs
(75 kg)
Uebler i41 S =
approx. 44 lbs (20 kg)
121 lbs (55 kg)
≥ 176 lbs
(80 kg)
132 lbs (60 kg)
Electrical connection
Power supply 13-pin, 12 V
Bicycle weight
Maximum weight per bicycleb66 lbs (30 kg)
b In the event that the bicycles have different weights, the heav-
ier bicycle must be fitted closer to the vehicle
Maximum tube diameter of bicycle frames
Round tube 3 inch (75 mm)
Oval tube 3x1.7 inch
(75x45 mm)
Attention
The towbar and the vehicle must be suitable for attachment of
a bicycle rack:
• Towbar load (see type plate on the towbar and vehicle
operating manual)
• The towbar must be made of St 52-3 or stronger (see type
plate on the towbar).
If not, the bicycle rack and the bicycles mounted on it may
come loose from the vehicle, injuring you and other persons, or
may cause an accident.
The ball head must be cleaned and degreased prior to
mounting.
Attention
Failure to take account of the altered vehicle dimensions
(width, height, depth) with the bicycle rack attached may cause
injury to you and other persons and/or cause damage to prop-
erty.
Please take account of the altered vehicle dimensions when
driving through entrances and narrow passages. Be careful
when reversing.
Attention
Check that the lights are in perfect working order before each
journey, otherwise accidents may occur.
Note
Remove the bicycle rack from the vehicle when not in use.

- 14 -
Mounting the bicycle rack on the vehicle
1. Open the flap of the bag1 (14).
2. Press the safety lever (11) so that the attachment (10) comes
out.
3. Hold the bicycle rack (1) upright and push it with the
attachment (10) onto the ball head of the towbar (15) (arrow I).
4. Tilt the bicycle rack (1) downwards until the safety lever (11)
audibly engages (arrow II).
The red marking on the safety lever (11) must no longer be
visible.
5. Check that the bicycle rack (1) is parallel to the bumper and
roughly parallel to the ground.
Shake the bicycle rack (1) to check that it is firmly fitted. If
necessary, remove the bicycle rack (1) and fit it again.
6. Pull the bag (14) off the bicycle rack (1).
7. Lock the bicycle rack (1)using the key (5) and then remove it.
8. Pull the plug (12) out of the plug holder on the wheel rail (8).
9. Connect the plug (12) to the socket (16) on the vehicle and turn
it clockwise as far as it will go.
1 Bag available as an option (for Uebler i21 S bicycle rack, order
no. 25020, for Uebler i31 S bicycle rack, order no. 25030, for
Uebler i41 S bicycle rack, order no. 25040).
Note
For the i41 S bicycle rack, the coupling neck of the towbar (15)
must have a diameter of at least 1.2 inch (28.5 mm) (A).
11
10
1
14
15
II
I
A
M+P-25A-0290
1
14 8
5
12
M+P-25A-0291
12 16
M+P-25A-0292

- 15 -
10. Open the quick-release clamp (7) upwards (arrow I) and fold up
the rack frame (6) (arrow II).
11. Close the quick-release clamp (7) again completely (arrow III)
to fix the rack frame (6) in place.
12. Hold the wheel rails (8) at the crosspieces (17), fold them out
and lock them in place.
13. Check that the lights work correctly.
14. Push the holder (18) down (arrow I).
15. Slide the number plate (19) into the number plate holder (13),
push it up and press it all the way in (arrow II).
16. Release the holder (18) and check the number plate for tight fit.
Removing the bicycle rack
1. Hold the left side of the wheel rail at the crosspiece (17) and
fold it in (arrow I).
2. Hold the right side of the wheel rail at the crosspiece (17) and
fold it in (arrow II).
Attention
Always hold and fold out the wheel rails (8) by holding the
crosspieces (17) and not the tail light unit (9). Otherwise the tail
light unit (9) may be damaged.
7
6
7
III
III
M+P-25A-0293
8
17
9
8
17
M+P-25A-0294
Note
To insert larger number plates, press back the stopper (20) and
push the number plate all the way into the number plate
holder (13).
Note
The number plate on the bicycle rack must match the vehicle’s
registration number and must be clearly legible.
Attention
Always hold and fold in the wheel rails (8) by holding the
crosspieces (17) and not the tail light unit (9). Otherwise the tail
light unit (9) may be damaged.
20
19
13
18
II
I
II
M+P-25A-0295
8
17
9
8
17
I
II
M+P-25A-0325

- 16 -
3. Open the quick-release clamp (7) upwards (arrow I) and fold
down the rack frame (6) (arrow II).
4. Close the quick-release clamp (7) again completely (arrow III)
to fix the rack frame (6) in place.
5. Remove the plug (12) from the socket (16) and push it into the
plug holder on the wheel rail (8).
6. Unlock the bicycle rack (1) using the key (5).
7. Push the bag (14) onto the bicycle rack (1).
8. Press the safety lever (11) and push the bicycle rack (1) upright
(arrow I).
9. Pull the bicycle rack (1) back off the ball head of the towbar (15)
(arrow II).
10. Put the bicycle rack (1) with the attachment (10) on the ground
to close the attachment (10).
11. Close the cover of the bag (14).
Note
Regularly clean the quick-release clamps (7) and rack
frame (6) with soapy water, especially if they are dirty or stiff.
6
II
III
I
7
7
M+P-25A-0296
12
1
14
11
10
15
I
II
16
5
8
M+P-25A-0297

- 17 -
Attaching and removing bicycles
Arrangement of the bicycles
Note that the bicycles are mounted in opposite directions in the
direction of travel (arrow).
Mounting the first bicycle
1. Unlock the twist grip (21) using the key (5).
2. Screw on the twist grip(21) until the clamp (22) opens (A).
3. Press the clamp (22) together and hold.
The clamp (23) opens.
4. Position the opened clamp (23) around the rack frame (6) and
release the pressed-together clamp (22). The clamp (23) closes.
5. Press the tensioner (24) (arrow II) and pull out the lashing
strap (25).
Attention
The towbar rack is only intended for transporting bicycles.
None of the bicycles carried on the rack may weigh more than
66 lbs (30 kg).
The maximum load capacity of the bicycle rack, the weight on
the towbar, the gross vehicle weight rating and the gross axle
weight rating (see vehicle owner’s manual) may not be exceed-
ed. Otherwise, the rack and the bicycles mounted on it may
come loose, injuring other persons or causing an accident.
Attention
The bicycles must be mounted evenly and with a low centre of
gravity on the bicycle rack. Each must be secured against fall-
ing off using a bracket on the bicycle frame and lashing straps
on front and rear wheels.
Otherwise, the bicycles and/or loose parts could become de-
tached from the vehicle, causing an accident and possible
property damage and injury to other road users.
Before mounting, remove child seats and all loose parts such
as water bottles, saddlebags and rechargeable E-bike batteries
from the bicycles and put them away.
Attention
There is a risk of injury if bicycles slip off or fall over. Make sure
that the bicycles cannot slip off or fall over.
Only put on and take off the bicycles with the help of another
person.
Attention
On some types of vehicle, the rack and the bicycles may be
positioned too close to the vehicle’s exhaust system. The hot
exhaust pipe and fumes can damage the rack and/or the bicy-
cles. In this case, the bicycle rack is not suitable for use.
For bicycles with carbon parts, consult the manufacturer/
dealer to find out whether they are suitable for transport on the
bicycle rack.
M+P-25A-0155
Note
Mount heavy bicycles close to the vehicle and light bicycles
(e.g. children’s bikes) further to the rear on the rack.
Mount the first bicycle with its sprocket facing the vehicle.
21
22
2
23
A
5
M+P-25A-0298
2
6
8
8
24
25
II
22
21
5
2
23
M+P-25A-0299

- 18 -
6. Place the bicycle on the wheel rails and position the holder (2)
with the clamp (22) towards the bicycle frame. Secure the
bicycle against tipping.
7. Screw the clamp (22) to the bicycle frame with the twist grip (21).
8. Lock the holder (2) using the key (5) and then remove it.
9. Guide the lashing straps (25) between the middle of the wheel
spokes.
10. Thread the lashing strap (25) into the buckle (26) and tighten it.
11. Use the tensioners (24) to tighten the lashing straps (25) (arrow I).
Mounting the second bicycle
The second bicycle is mounted in the same manner as the first.
Note that the bicycles are mounted in opposite directions.
Mounting the third2 and fourth3 bicycles
The third and the fourth bicycle is mounted in the same manner as
the first. Note the opposite arrangement of all bicycles.
The third bicycle is attached to the second one with the holder (4).
The fourth bicycle is attached to the third bicycle using the second
holder (4).
Attention
Only attach the holder (2) to the bicycle frame, as other parts of
the bicycle could be damaged. Do not pinch components such
as gear or brake cables. Defective holders must be replaced
immediately.
Attention
Do not tighten the lashing straps (25) too firmly, otherwise the
tyres or rims could be damaged.
Note
The threaded rods in the holders must be regularly cleaned and
greased to prevent the twist grips from seizing up.
2
24
25
26
I
5
2221 223
M+P-25A-0300
Attention
Only attach the holder (3) to the bicycle frame, as other parts of
the bicycle could be damaged.
Do not pinch components such as gear or brake cables.
Defective holders must be replaced immediately.
2 Uebler i31 S rack for 3 bicycles
3 Uebler i41 S rack for 4 bicycles
Attention
Only attach the holder (4) to the bicycle frame, as other parts of
the bicycle could be damaged.
Do not pinch components such as gear or brake cables. Defec-
tive holders must be replaced immediately.
3
M+P-25A-0216
4
M+P-25A-0217
