Uebler i21 Service manual

Montage- und Bedienungsanleitung
Mounting and operating instructions
Notice de montage et d’utilisation
Instrucciones de montaje y de uso
Montage- en gebruiksaanwijzing
Instrukcja montażu i obsługi
Manual de montagem e de instruções
Návod k montáži a obsluze
Montage- en gebruiksaanwijzing
Szerelési és kezelési útmutató
M+P-25A-0202
Fahrradträger für Anhängevorrichtung
- Uebler i21, für 2 Fahrräder
- Uebler i31, für 3 Fahrräder
Towbar cycle rack
- Uebler i21, for 2 bicycles
- Uebler i31, for 3 bicycles
Porte-vélos pour dispositif d’attelage
- Uebler i21, pour 2 vélos
- Uebler i31, pour 3 vélos
Portabicicletas para dispositivo de remolque
- Uebler i21, para 2 bicicletas
- Uebler i31, para 3 bicicletas
Fietsendrager voor trekhaak
- Uebler i21, voor 2 fietsen
- Uebler i31, voor 3 fietsen
Bagażnik rowerowy na hak holowniczy
- Uebler i21, na 2 rowery
- Uebler i31, na 3 rowery
Suporte de bicicletas para dispositivo de reboque
- Uebler i21, para 2 bicicletas
- Uebler i31, para 3 bicicletas
Nosič jízdních kol na tažné zařízení
- Uebler i21 pro 2 jízdní kola
- Uebler i31 pro 3 jízdní kola
Fietsendrager voor trekhaak
- Uebler i21, voor 2 fietsen
- Uebler i31, voor 3 fietsen
Vonóhorogra szerelhető kerékpártartó
- Uebler i21, 2 db kerékpárhoz
- Uebler i31, 3 db kerékpárhoz
Fahrradträger_i21-i31.book Seite -1 Mittwoch, 19. April 2017 10:56 10

!Fahrradträger für Anhängevorrichtung Seite 1
"Towbar cycle rack Page 11
#Porte-vélos pour dispositif d’attelage Page 21
$Portabicicletas para dispositivo de remolque Página 31
%Fietsendrager voor trekhaak Pagina 41
&Bagażnik rowerowy na hak holowniczy Strona 51
'Suporte de bicicletas para dispositivo de reboque Página 61
NNosič jízdních kol na tažné zařízení Strana 71
(Fietsendrager voor trekhaak Pagina 81
)Vonóhorogra szerelhető kerékpártartó oldal 91
Uebler GmbH
Daimlerstraße 22
D-91301 Forchheim
Tel.: [phone]
Fax: [phone]
E-Mail: [email protected]
Internet: www.uebler.com
Stand: 04.2017
Fahrradträger_i21-i31.book Seite -1 Mittwoch, 19. April 2017 10:56 10

- 1 -
!
Lieber Kunde,
wir freuen uns, dass Sie sich für einen Fahrradträger
von UEBLER entschieden haben.
Die in dieser Montage- und Bedienungsanleitung
aufgeführten Arbeiten und Sicherheitshinweise müssen
unbedingt eingehalten werden. Schäden, welche durch
Nichtbeachtung auftreten, sind von jeglicher Haftung
ausgeschlossen.

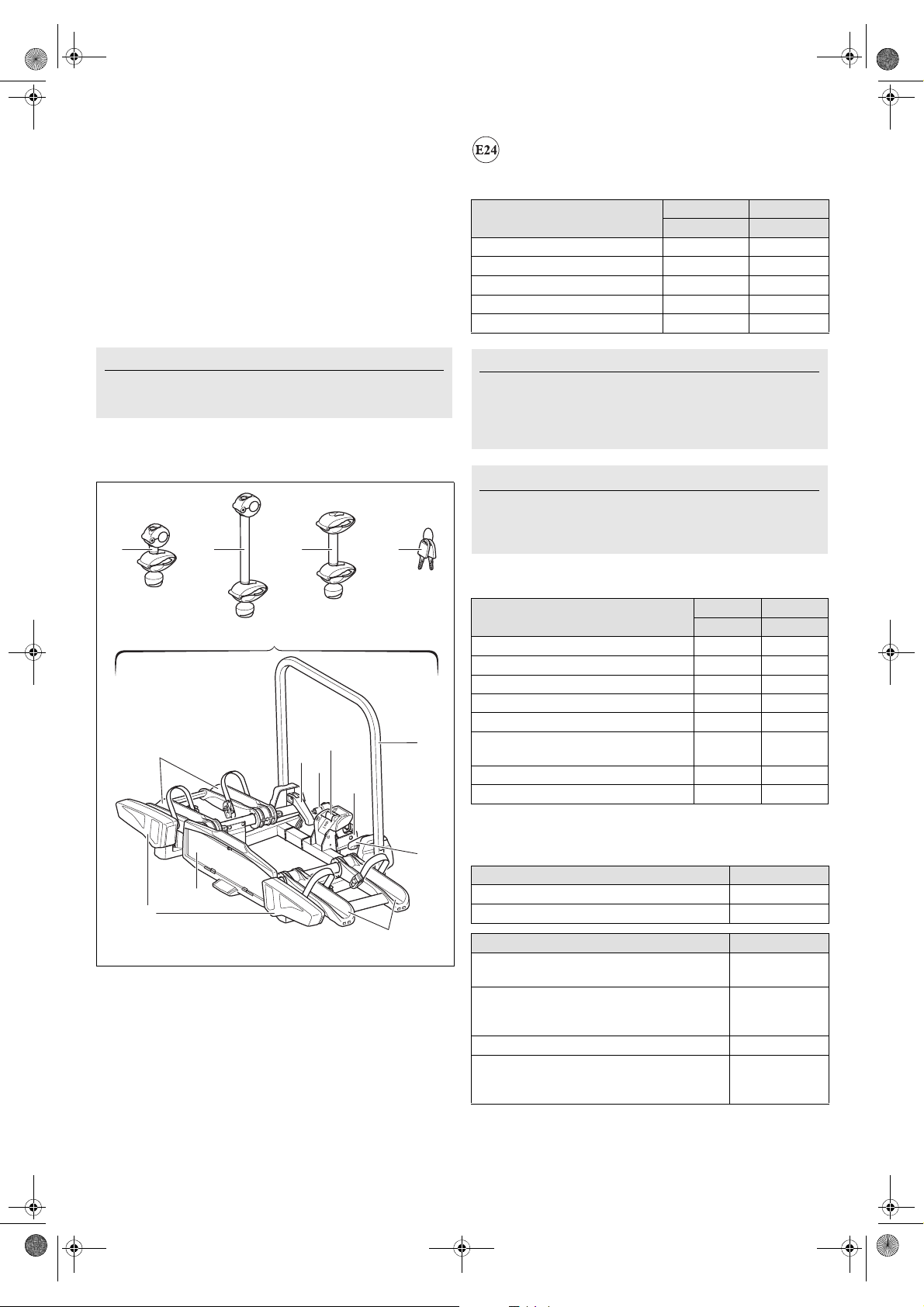

Teileübersicht
Teilenummer
Fahrradträger Uebler i21 für 2 Fahrräder
Best.-Nr. 15900 (Linkslenker)
Best.-Nr. 15901 (Rechtslenker)
Fahrradträger Uebler i21 (Variante 90° abklappbar) für 2 Fahrräder
Best.-Nr. 15930 (Linkslenker)
Best.-Nr. 15931 (Rechtslenker)
Fahrradträger Uebler i31 für 3 Fahrräder
Best.-Nr. 15910 (Linkslenker)
Best.-Nr. 15911 (Rechtslenker)
EG-Betriebserlaubnisnummer
26R-030086
Lieferumfang
Teilebenennung
Technische Daten
Hinweis
Die Montage und Bedienung wird für den Fahrradträger
Uebler i21 beschrieben und dargestellt. Für den Fahrradträger
Uebler i31 ist sinngemäß vorzugehen.
5
6
7
11
12
7
10
4
1
32
13
8
9
8
M+P-25A-0203
Benennung i21 i31
Stückzahl Stückzahl
1Fahrradträger 1 1
2Halter 1. Fahrrad 1 1
3Halter 2. Fahrrad 1 1
4Halter 3. Fahrrad – 1
5Schlüssel 6 8
Hinweis
Änderungen des Lieferumfangs sind vorbehalten.
Reparaturen oder Austausch von Teilen durch einen
Fachbetrieb durchführen lassen. Uebler empfiehlt Ihnen aus
Sicherheitsgründen, nur die bei Ihrem Fachhändler erhältlichen
Original-Ersatzteile zu verwenden.
Hinweis
Die Halter (2), (3) und (4) liegen separat im Lieferpaket bei und
sind nicht vormontiert. Die Schlüssel (5) stecken jeweils im
Schloss der Halter (2), (3) und (4) sowie im Schloss des
Sicherungshebels (11).
Benennung i21 i31
Stückzahl Stückzahl
6Trägerrahmen 1 1
7Schnellspanner für Trägerrahmen 2 2
8Radschienen 4 6
9Rückleuchten 2 2
10 Aufnahme Anhängerkupplung 1 1
11 Sicherungshebel für Aufnahme
Anhängerkupplung
11
12 Stecker für Beleuchtungseinrichtung 1 1
13 Kennzeichenhalterung 1 1
Eigengewicht
Uebler i21, für max. 2 Fahrräder ca. 13 kg
Uebler i31, für max. 3 Fahrräder ca. 16 kg
Maximale Zuladung (Traglast)
Uebler i21, ab D-Wert1 5,3 kN
- bei Stützlast min. 50 kg
1. siehe Typenschild an der Anhängevorrichtung
37 kg
Uebler i21, ab D-Wert1 6,7 kN
- bei Stützlast min. 50 kg
- bei Stützlast min. 75 kg
37 kg
60 kg
Uebler i31, ab D-Wert1 5,3 kN --2
2. nicht zulässig
Uebler i31, ab D-Wert1 6,7 kN
- bei Stützlast min. 50 kg
- bei Stützlast min. 75 kg
34 kg
54 kg
Fahrradträger_i21-i31.book Seite 1 Mittwoch, 19. April 2017 10:56 10

- 2 -

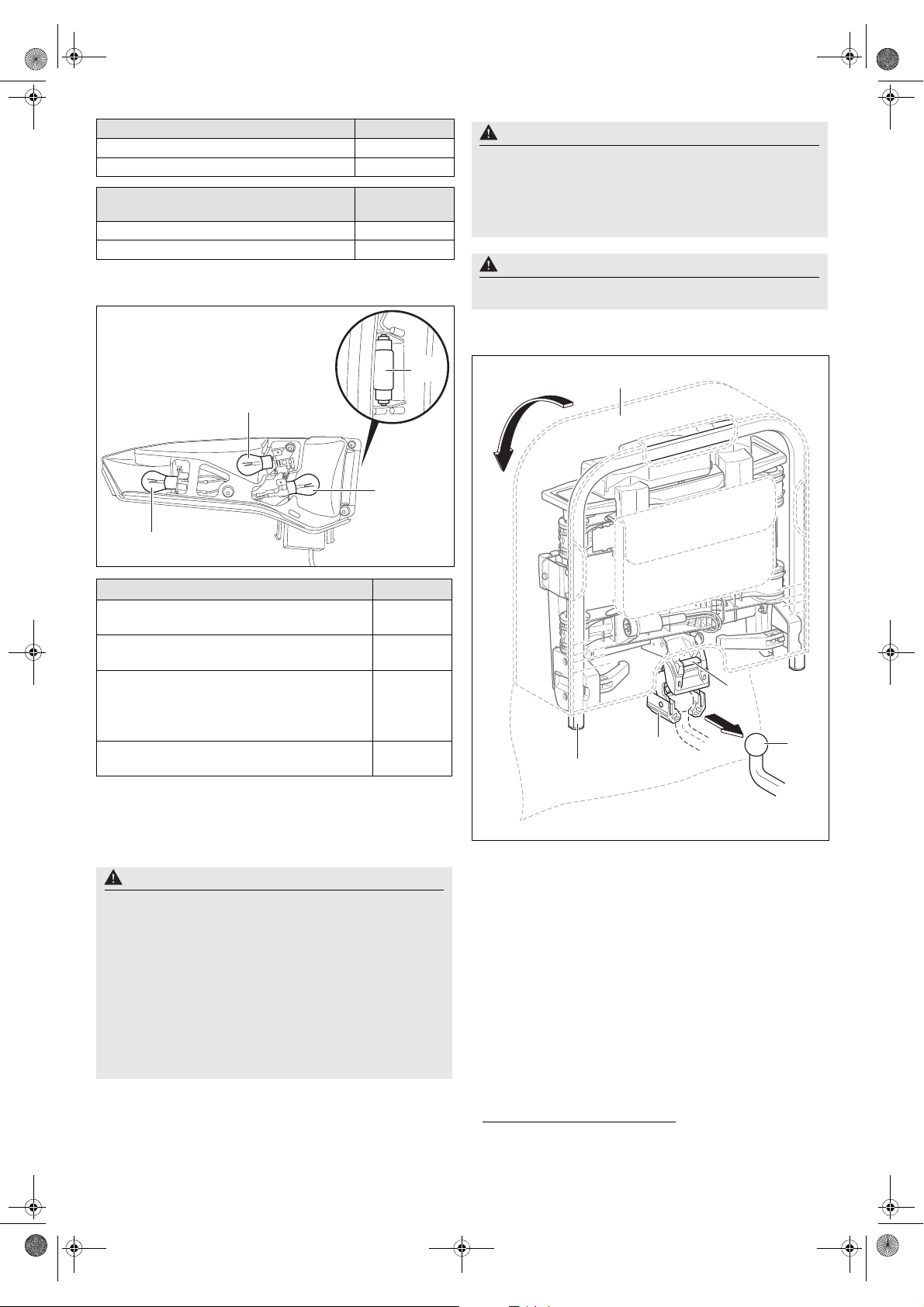

Glühbirnen
3. Die Glühbirne ist im Handel erhältlich.
Fahrradträger am Fahrzeug montieren/
demontieren
Fahrradträger am Fahrzeug montieren
1. Deckel der Tasche (18)4 öffnen.
2. Den Sicherungshebel (11) drücken, sodass die Aufnahme (10)
ausklappt.
3. Fahrradträger (1) senkrecht halten und mit der Aufnahme (10)
auf den Kugelkopf der Anhängerkupplung (19) aufschieben.
4. Fahrradträger (1) nach unten kippen bis der
Sicherungshebel (11) hörbar einrastet.
Die rote Markierung am Sicherungshebel (11) darf nicht mehr
sichtbar sein.
5. Kontrollieren, ob der Fahrradträger (1) parallel zum Stoßfänger
und in etwa parallel zum Boden ausgerichtet ist.
Durch Rütteln den Fahrradträger (1) auf festen Sitz kontrollieren.
Bei Bedarf Fahrradträger (1) abnehmen und erneut montieren.
Stromversorgung
Uebler i21, für max. 2 Fahrräder 13-polig, 12 V
Uebler i31, für max. 3 Fahrräder 13-polig, 12 V
Maximaler Rohrdurchmesser der
Fahrradrahmen
Rundrohr 75 mm
Ovalrohr 75x45 mm
Benennung Ersatzteilnr.
14 Blinker3
BL PY21W 12V gelb
E1687
15 Kennzeichenbeleuchtung3
BL C5W 12V (35 mm lang) weiß
E1687
16 Nebelschlusslicht3 bei linker Rückleuchte
BL PR21W 12V rot
E1687
Rückfahrscheinwerfer3 bei rechter Rückleuchte
BL P21W 12V weiß
E1687
17 Bremse / Rücklicht3
BL P21/5W 12V weiß
E1687
Vorsicht
Die Anhängevorrichtung muss für den Anbau eines
Fahrradträgers geeignet sein:
• D-Wert des Kugelkopfes (siehe „Technische Daten“ auf
Seite 1)
•Material der Anhängevorrichtung mind.St52-3
(siehe Typenschild an der Anhängevorrichtung)
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen
und dadurch Sie und andere Personen verletzen oder
einen Unfall verursachen.
Der Kugelkopf muss vor der Montage gesäubert und
entfettet werden.
15
14
17
16
M+P-25A-0204
Vorsicht
Durch die veränderten Fahrzeugmaße (Breite, Höhe, Tiefe)
im Betrieb mit dem Fahrradträger, können bei Nichtbeachtung
der Fahrzeugmaße Sie und andere Personen verletzt werden
und/oder es kann zu Sachschäden kommen.
Bei Ein- und Durchfahrten die veränderten Fahrzeugmaße
beachten. Vorsicht beim Rückwärtsfahren.
Vorsicht
Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie
Funktion kontrollieren, sonst kann es zu Unfällen kommen.
4. Tasche optional erhältlich (für Fahrradträger Uebler i21
Best-Nr. 19840, für Fahrradträger Uebler i31 Best-Nr. 19850).
11
10
1
18
19
M+P-25A-0209
Fahrradträger_i21-i31.book Seite 2 Mittwoch, 19. April 2017 10:56 10

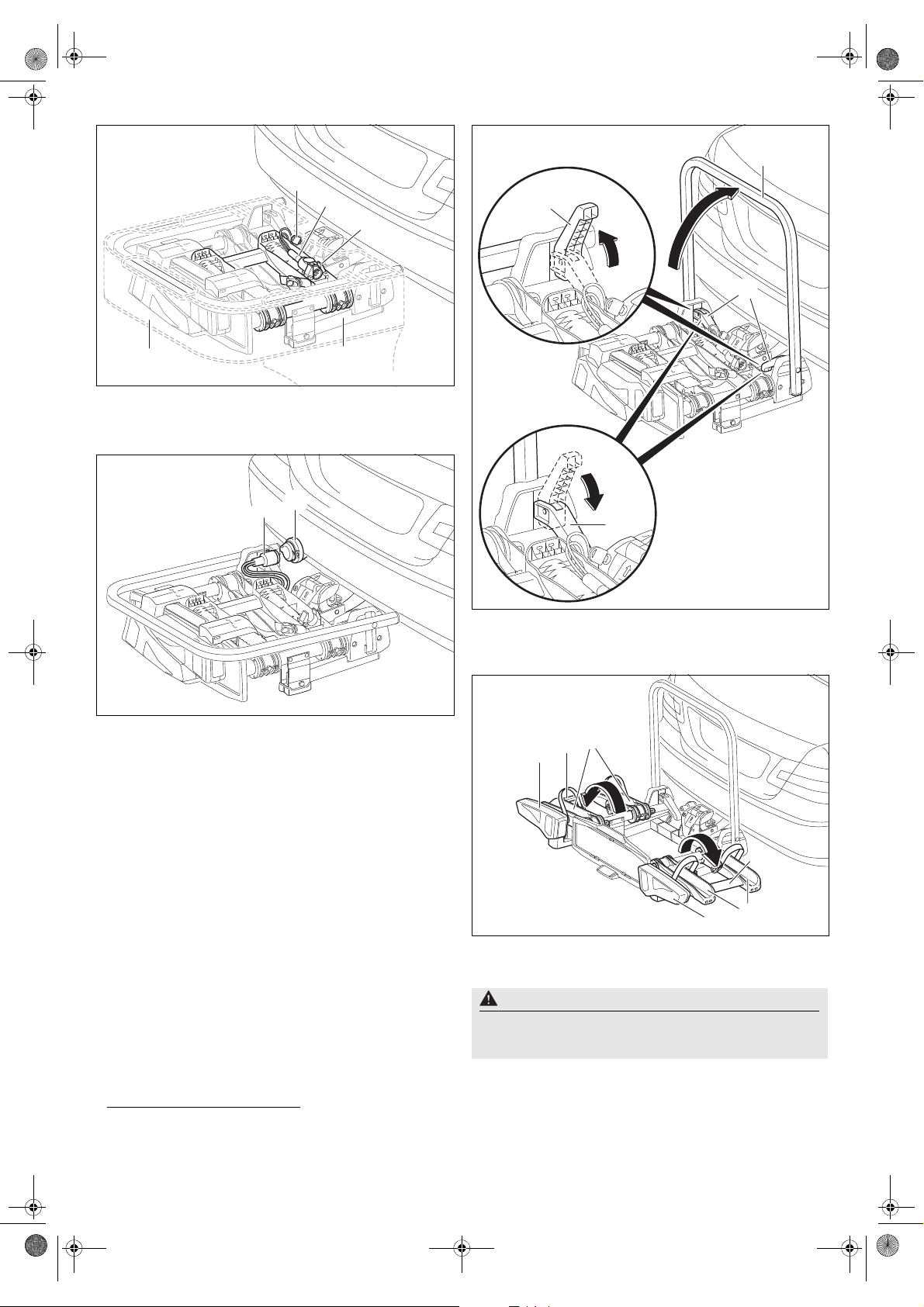

- 3 -
6. Tasche (18)5 vom Fahrradträger (1) abziehen.
7. Fahrradträger (1) mit dem Schlüssel (5) verriegeln
und Schlüssel (5) abziehen.
8. Stecker (12) aus der Steckerhalterung der Radschiene (8)
herausziehen.
9. Stecker (12) in die Steckdose (20) am Fahrzeug einstecken
und im Uhrzeigersinn bis zum Anschlag drehen.
10. Schnellspanner (7) nach oben öffnen.
11. Trägerrahmen (6) hochklappen und die Schnellspanner (7)
wieder vollständig schließen, sodass der Trägerrahmen (6)
fixiert ist.
12. Radschienen (8) mit Rückleuchten (9) an den Stegen (21)
ausklappen und einrasten.
13. Funktion der Beleuchtungseinrichtung kontrollieren.
5. Tasche optional erhältlich (für Fahrradträger Uebler i21
Best-Nr. 19840, für Fahrradträger Uebler i31 Best-Nr. 19850).
12
1
18
5
8
M+P-25A-0210
12 20
M+P-25A-0212
Vorsicht
Radschienen (8) immer an den Stegen (21) und nicht
an den Rückleuchten (9) ausklappen. Es kann sonst zu
Beschädigungen an den Rückleuchten (9) kommen.
7
6
7
7
M+P-25A-0205
8
21
9
8
921
M+P-25A-0206
Fahrradträger_i21-i31.book Seite 3 Mittwoch, 19. April 2017 10:56 10

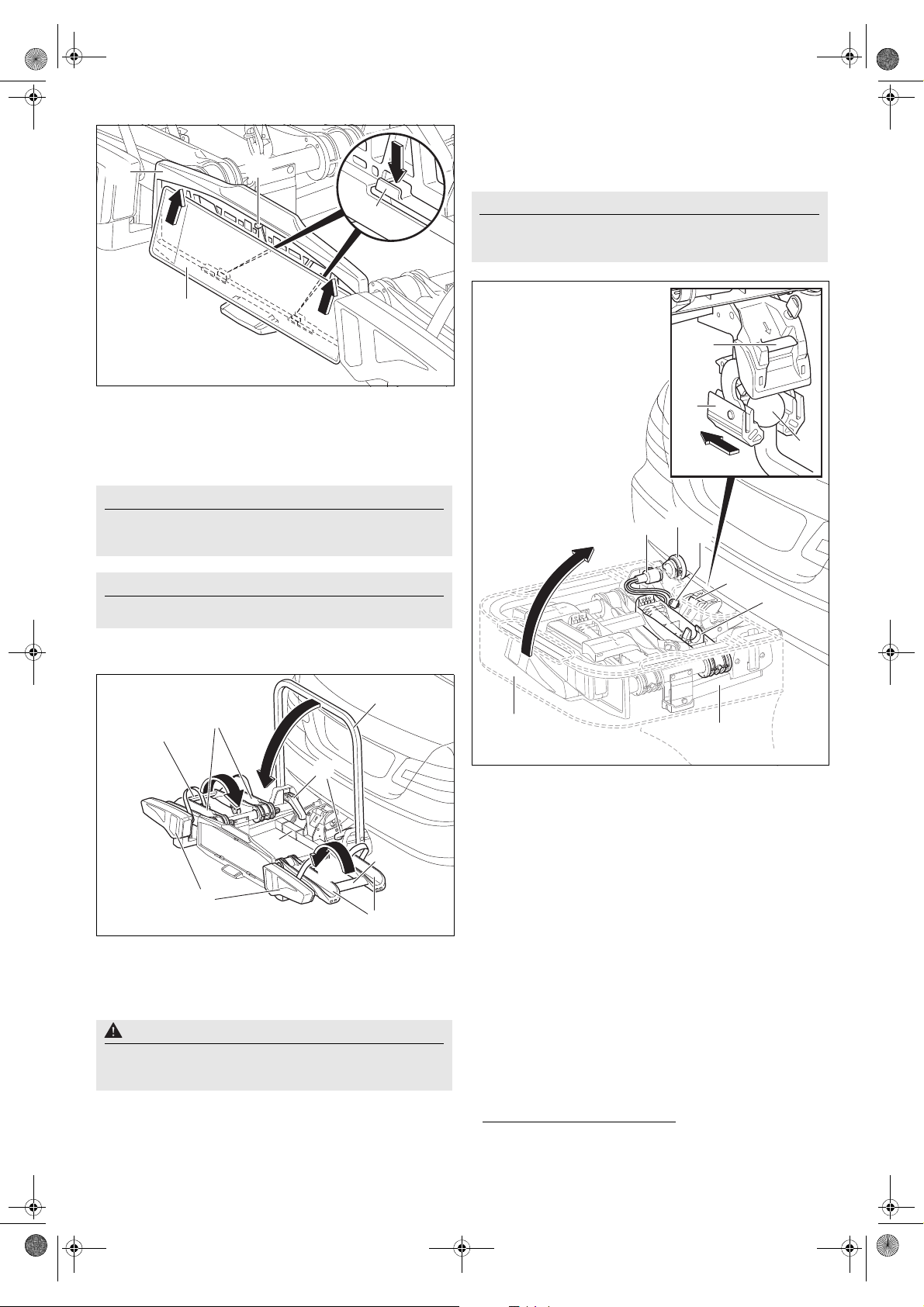

- 4 -
14. Halter (22) nach unten drücken. Kennzeichen (23) in die
Kennzeichenhalterung (13) schieben, nach oben drücken
und vollständig einsetzen.
15. Halter (22) loslassen und den festen Sitz des Kennzeichens
kontrollieren.
Fahrradträger am Fahrzeug demontieren
1. Radschienen (8) mit Rückleuchten (9) auf der linken
Seite (Pfeil I) an den Stegen (21) einklappen.
2. Radschienen (8) mit Rückleuchten (9) auf der rechten
Seite (Pfeil II) an den Stegen (21) einklappen.
3. Schnellspanner (7) nach oben öffnen.
4. Trägerrahmen (6) herunterklappen (Pfeil III) und die
Schnellspanner (7) wieder vollständig schließen, sodass der
Trägerrahmen (6) fixiert ist.
5. Stecker (12) aus der Steckdose (20) am Fahrzeug ausstecken
und in die Steckerhalterung der Radschiene (8) einsetzen.
6. Fahrradträger (1) mit dem Schlüssel (5) aufschließen.
7. Tasche (18)6 auf den Fahrradträger (1) schieben.
8. Sicherungshebel (11) drücken und Fahrradträger (1) senkrecht
nach oben stellen (Pfeil IV).
9. Fahrradträger (1) nach hinten vom Kugelkopf der
Anhängerkupplung (19) herunterziehen.
10. Fahrradträger (1) mit der Aufnahme (10) auf den Boden stellen
und somit die Aufnahme (10) verschließen.
11. Deckel der Tasche (18)6 schließen.
12. Montierte Halter (2), (3) und (4) in umgekehrter Reihenfolge
demontieren, siehe Seite 5, und in der Seitentasche der
Tasche (18)6 verstauen.
Hinweis
Zum Einsetzen von höheren Kennzeichen den Stopper (24)
nach hinten drücken und das Kennzeichen vollständig in
die Kennzeichenhalterung (13) schieben.
Hinweis
Das Kennzeichen am Fahrradträger muss mit dem amtlichen
Kennzeichen des Fahrzeugs übereinstimmen und gut lesbar sein.
Vorsicht
Radschienen (8) immer an den Stegen (21) und nicht
an den Rückleuchten (9) einklappen. Es kann sonst zu
Beschädigungen an den Rückleuchten (9) kommen.
24
23
13
22
M+P-25A-0207
6
I
II
III
1
7
8
9
8
21
21
M+P-25A-0208
Hinweis
Schnellspanner (7) und Trägerrahmen (6) sind regelmäßig
bzw. bei Verschmutzung/Schwergängigkeit mit Seifenwasser
zu reinigen.
6. Tasche optional erhältlich (für Fahrradträger Uebler i21
Best-Nr. 19840, für Fahrradträger Uebler i31 Best-Nr. 19850).
12
1
18
11
10
19
IV
20
5
11
8
M+P-25A-0223
Fahrradträger_i21-i31.book Seite 4 Mittwoch, 19. April 2017 10:56 10

- 5 -

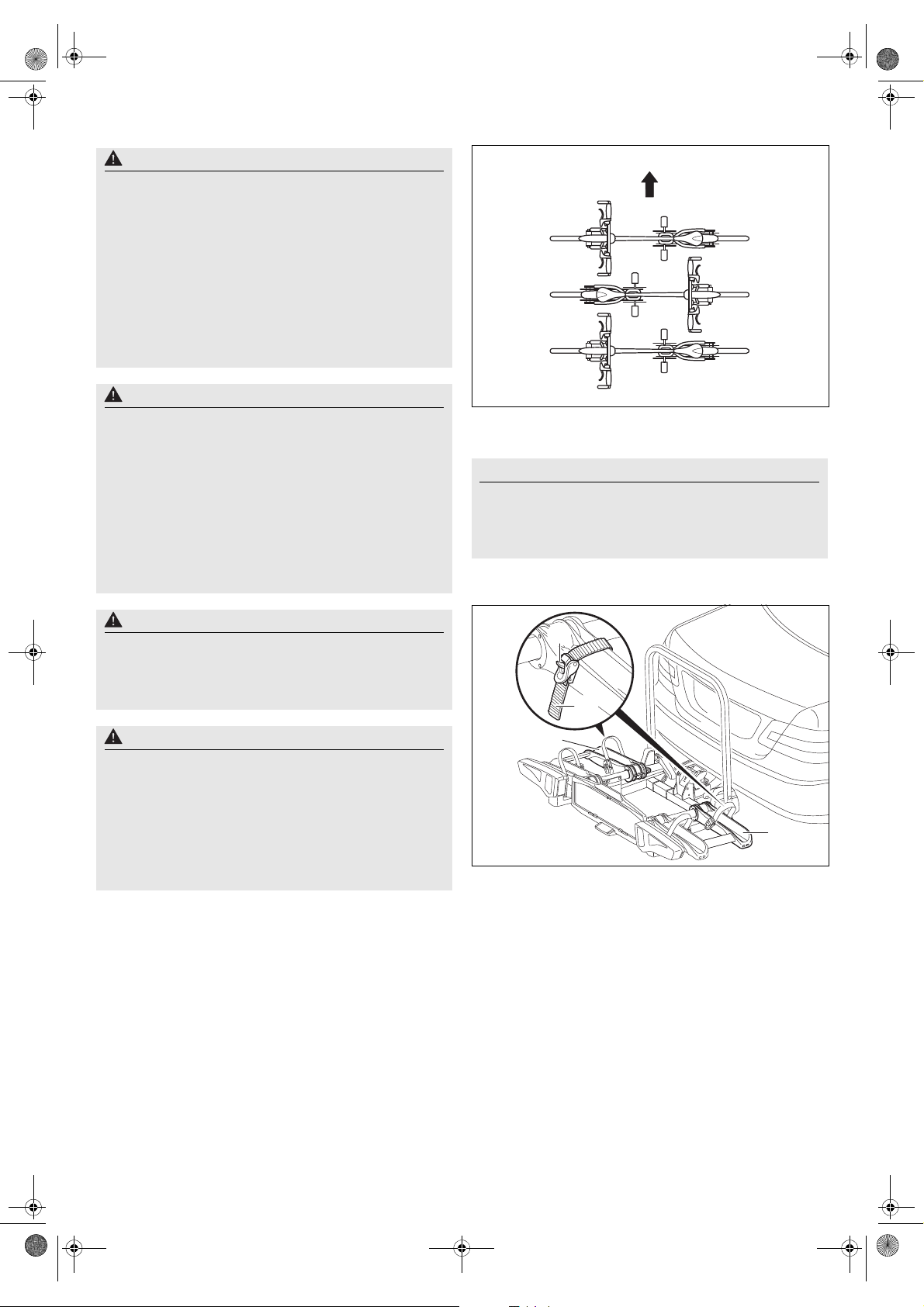

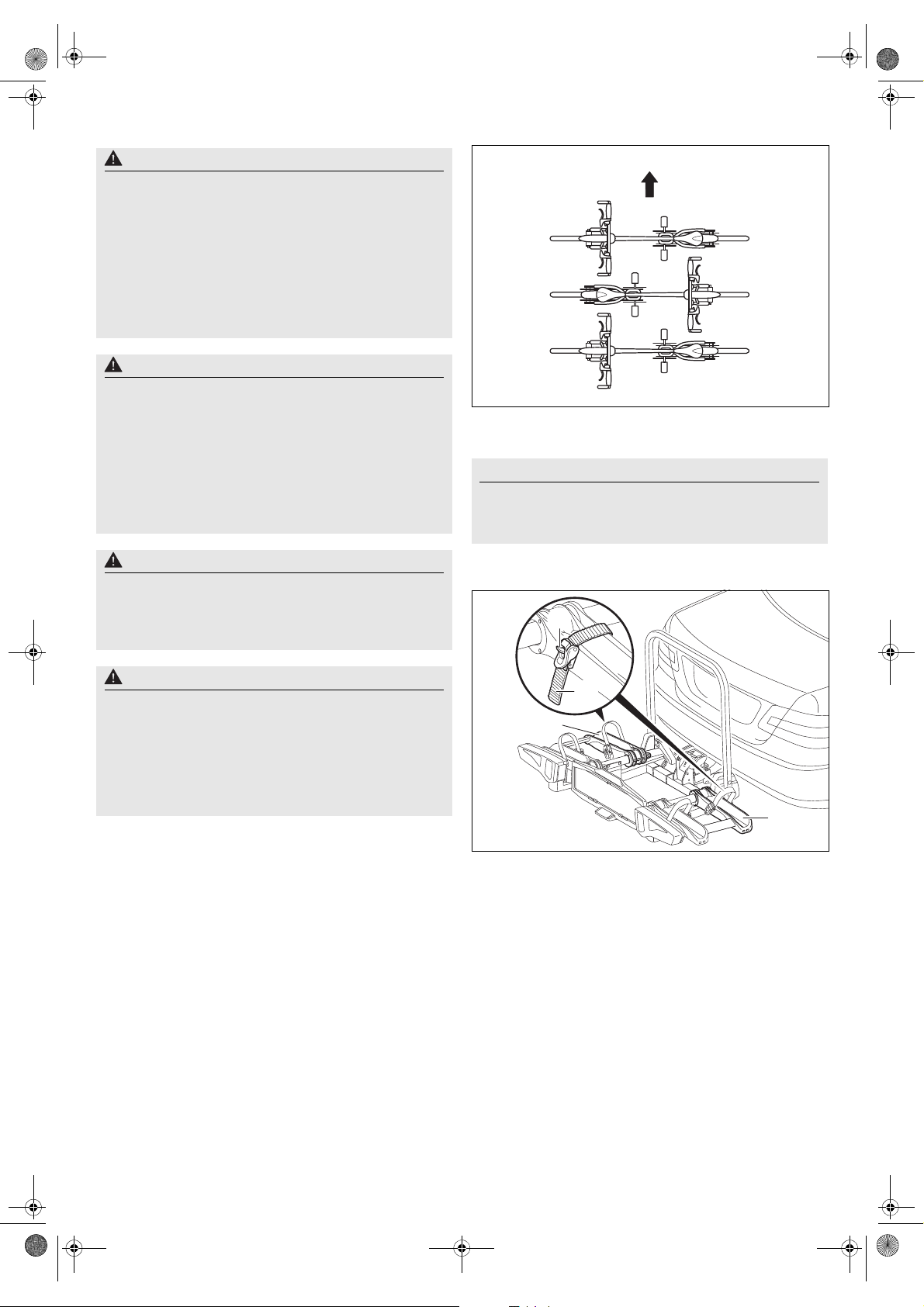

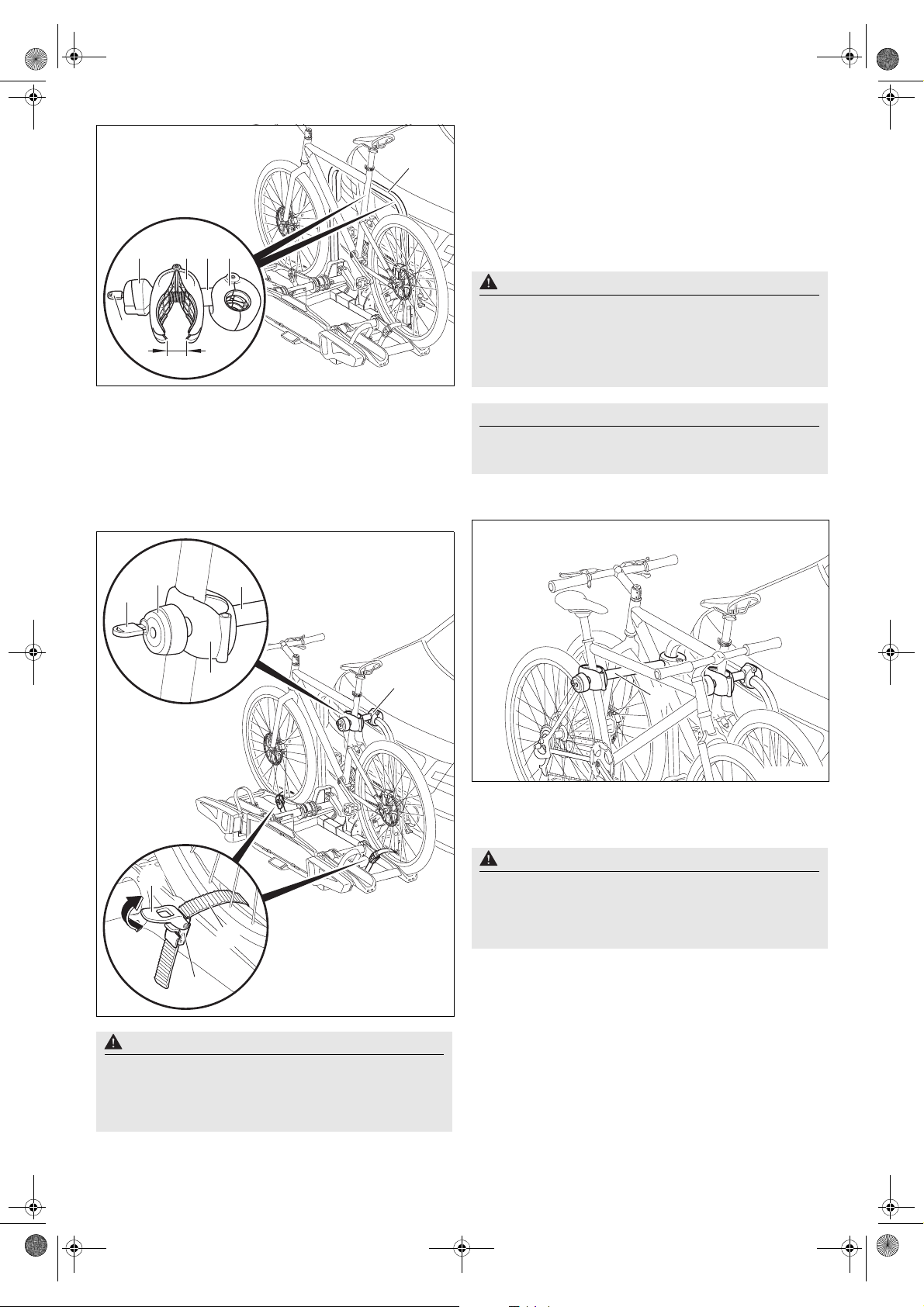

Fahrräder montieren/demontieren Anordnung der Fahrräder
Die Anordnung der Fahrräder in Fahrtrichtung (Pfeil), wie hier
dargestellt, beachten.
Erstes Fahrrad montieren
1. Riegel (25) drücken und die Spannriemen (26) herausziehen.
2. Fahrrad auf die Radschienen (8) setzen und gegen Kippen
sichern.
Vorsicht
Der Fahrradträger für die Anhängevorrichtung ist ausschließlich
für den Transport von Fahrrädern zu verwenden.
Es dürfen nur Fahrräder mit einem Gewicht von je max. 30 kg
auf dem Fahrradträger transportiert werden.
Dabei darf die maximal zulässige Traglast des Fahrradträgers,
die Stützlast der Anhängevorrichtung sowie das zulässige
Gesamtgewicht des Fahrzeugs und die maximal zulässige
Achslast des Fahrzeugs (siehe Fahrzeug-Betriebsanleitung)
keinesfalls überschritten werden.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und
dadurch Sie und andere Personen verletzen und/oder einen
Unfall verursachen.
Vorsicht
Die Fahrräder müssen möglichst gleichmäßig und mit
niedrigem Schwerpunkt auf dem Fahrradträger befestigt
und mit jeweils einem Halter am Fahrradrahmen sowie
Spannriemen an den Vorder- und Hinterrädern gegen
Herabfallen gesichert werden.
Bei Nichtbeachtung könnten sich die Fahrräder und/oder die
losen Teile während der Fahrt vom Fahrzeug lösen und bei
anderen Verkehrsteilnehmern zu einem Unfall und damit
verbunden zu Verletzungen und Sachschäden führen.
Vor der Montage Kindersitze und alle losen Teile,
wie z.B. Trinkflaschen, Satteltaschen, Akkus von E-bikes usw.,
von den Fahrrädern entfernen und verstauen.
Vorsicht
Beim Abrutschen/Kippen der Fahrräder besteht
Verletzungsgefahr. Sichern Sie die Fahrräder gegen
Abrutschen/Kippen.
Führen Sie die Montage und die Demontage der Fahrräder
mit einer zweiten Person durch.
Vorsicht
Je nach Fahrzeugtyp kann der Fahrradträger mit den Fahrrä-
dern zu dicht an der Abgasanlage des Fahrzeugs positioniert
sein. Durch das heiße Auspuffrohr und/oder die heißen Aus-
puffabgase können der Fahrradträger und/oder die Fahrräder
beschädigt werden. In diesem Fall ist der Fahrradträger nicht
zur Verwendung geeignet.
Für den Transport von Fahrrädern mit Carbon-Teilen wenden
Sie sich an den Hersteller/Händler, ob diese Fahrräder zum
Transport auf dem Fahrradträger geeignet sind.
Hinweis
Schwere Fahrräder fahrzeugnah und leichte Fahrräder
(z.B. Kinderräder) weiter hinten auf dem Fahrradträger
montieren.
Das erste Fahrrad mit dem Zahnkranz zum Fahrzeug gerichtet
montieren.
M+P-25A-0155
8
26
25
8
M+P-25A-0213
Fahrradträger_i21-i31.book Seite 5 Mittwoch, 19. April 2017 10:56 10

- 6 -
3. Ggf. Drehgriff (27) mit Schlüssel (5) entriegeln.
4. Klemme (28) mit Drehgriff (27) aufschrauben,
bis die Klemme (28) ca. handbreit geöffnet ist (A).
5. Klemme (28) zusammendrücken und halten.
Die Klemme (29) öffnet sich.
6. Halter (2) an geeigneter Position zum Trägerrahmen (6)
aufsetzen, positionieren und Klemme (28) loslassen.
Die Klemme (29) schließt sich.
7. Halter (2) am Fahrradrahmen positionieren und Klemme (28)
mit Drehgriff (27) festschrauben.
8. Halter (2) mit Schlüssel (5) verriegeln und Schlüssel (5)
abziehen.
9. Spannriemen (26) mittig zwischen zwei Radspeichen
durchführen, in die Schnallen (30) einfädeln und handfest
festziehen.
10. Mithilfe der Spanner (31) die Spannriemen (26)
nachziehen (Pfeil).
Zweites Fahrrad montieren
Die Montage des zweiten Fahrrads erfolgt sinngemäß zur Montage
des Ersten. Die entgegengesetzte Anordnung der beiden
Fahrräder ist zu beachten.
Das zweite Fahrrad wird mit dem langen Halter (3) befestigt.
Vorsicht
Halter (2) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
6
5
2827
A
229
M+P-25A-0214
2
31
26
30
28
27
5
2
M+P-25A-0215
Vorsicht
Die Spannriemen (26) nicht zu fest anziehen, da sonst die
Spannriemen (26) und/oder die Reifen/Felgen beschädigt
werden können.
Die Spannriemen (26) werden durch das Festziehen unter
Spannung gesetzt. Zum Lösen dieser Spannung müssen
die Riegel (25) ggf. stark gedrückt werden.
Hinweis
Die Gewindeschrauben der Halter sind in regelmäßigen
Abständen zu säubern und zu schmieren, damit ein Festgang
der Drehgriffe vermieden wird.
Vorsicht
Halter (3) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
3
M+P-25A-0216
Fahrradträger_i21-i31.book Seite 6 Mittwoch, 19. April 2017 10:56 10

- 7 -

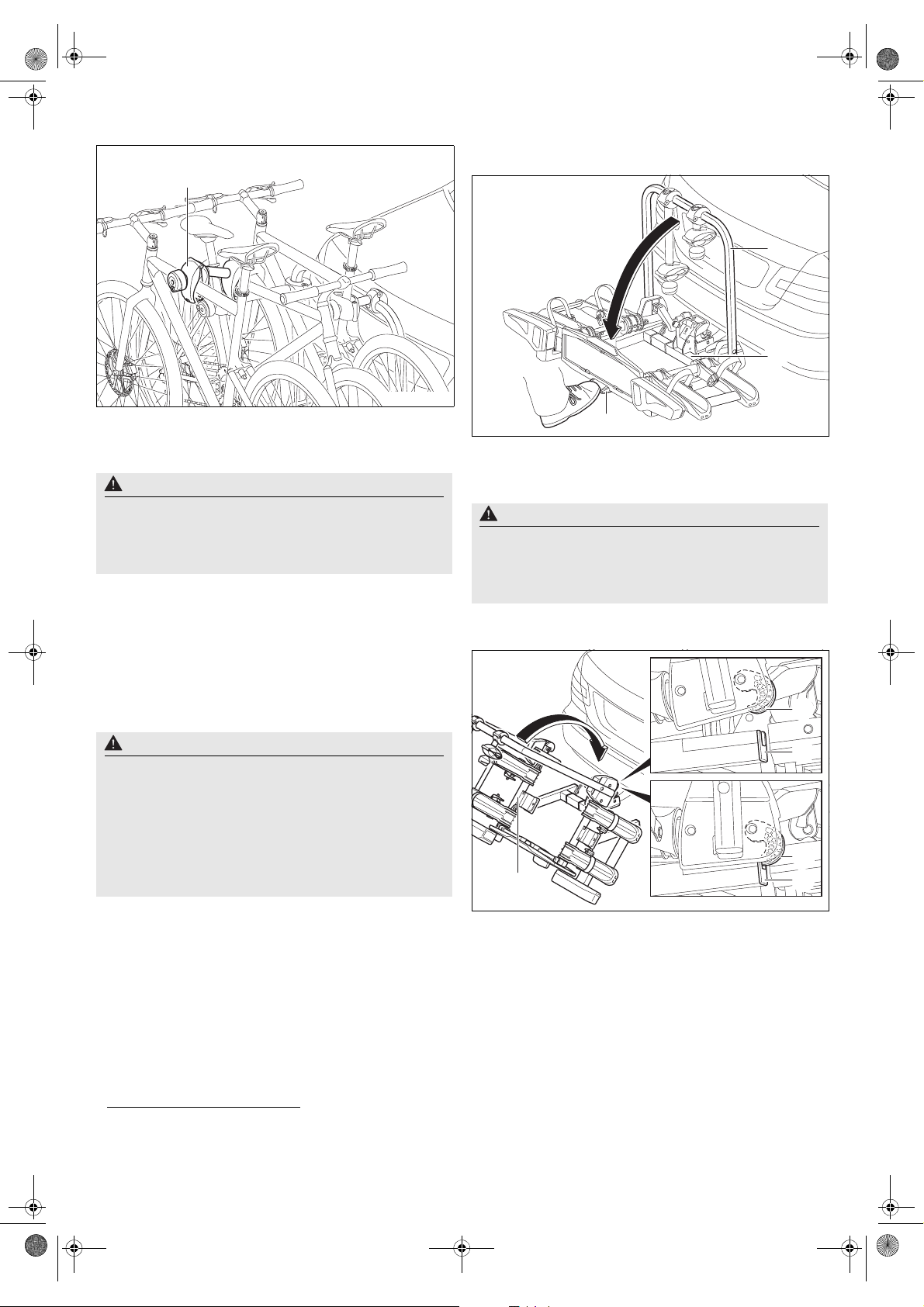

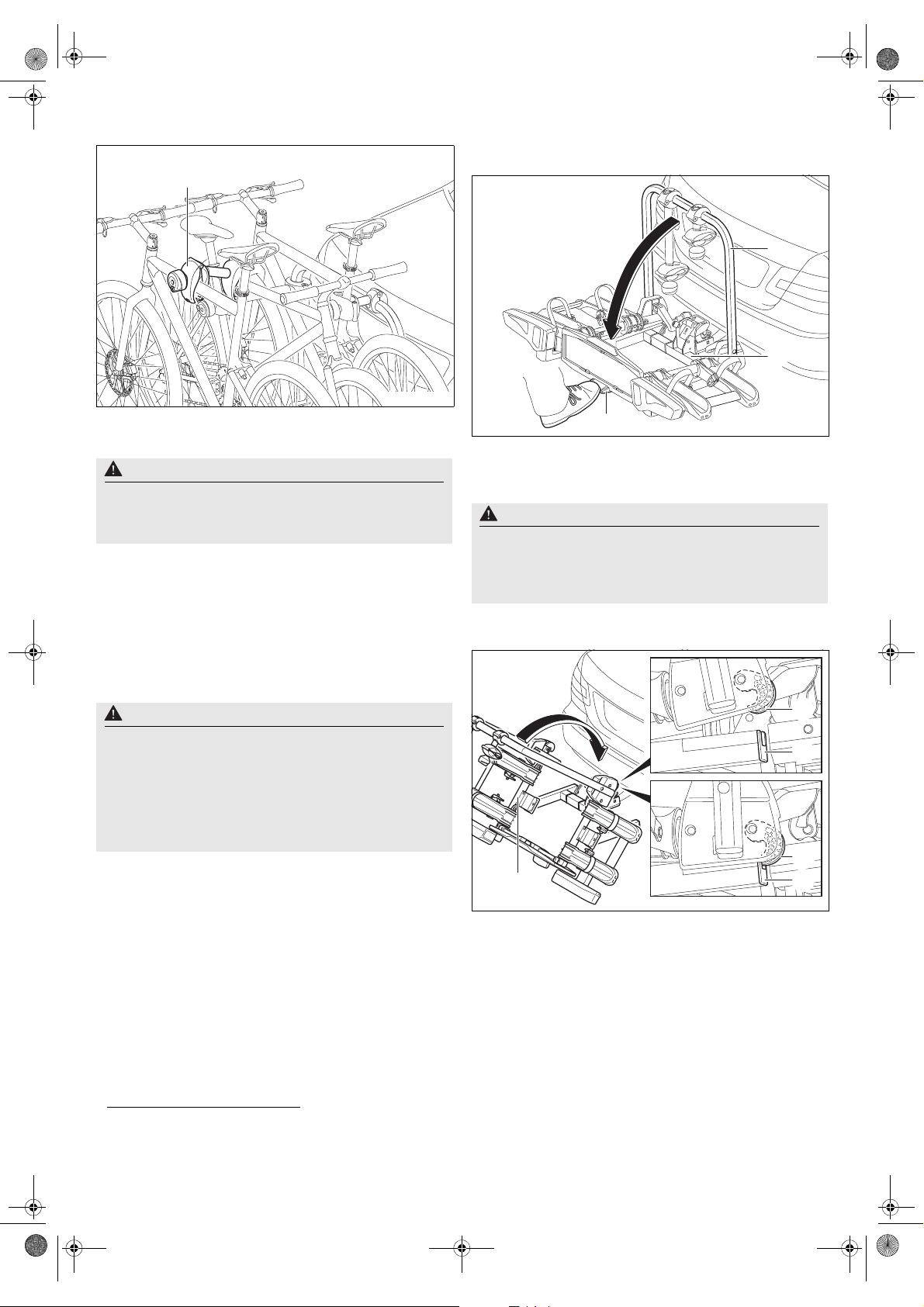

Drittes Fahrrad montieren7
Die Montage des dritten Fahrrads erfolgt sinngemäß zur Montage
des Ersten. Die entgegengesetzte Anordnung aller Fahrräder ist zu
beachten.
Das dritte Fahrrad wird mit dem zusätzlichen Halter (4) am zweiten
Fahrrad befestigt.
Fahrräder demontieren
Das Lösen der Halter (2), (3) und (4) und die Demontage
der Fahrräder erfolgt in umgekehrter Reihenfolge.
Fahrradträger abkippen/zurückklappen
Fahrradträger abkippen
Der Fahrradträger kann zum Öffnen der Heckklappe und zum Be-
und Entladen des Fahrzeugs abgekippt werden.
Fußhebel (32) betätigen und Fahrradträger (1) durch Ziehen am
Trägerrahmen (7) bzw. bei montierten Fahrrädern am
Fahrradrahmen abkippen.
Fahrradträger zurückklappen
1. Fahrradträger (1) zurückklappen, bis beide Haken (33)
vollständig im Rahmen (34) einrasten und verriegeln.
2. Fahrradträger (1) durch Rütteln auf festen Sitz kontrollieren.
Bei Bedarf Fahrradträger (1) nochmals abkippen und erneut
zurückklappen.
7. Fahrradträger Uebler i31, für 3 Fahrräder
(Best.-Nr. 15910/15911)
Vorsicht
Halter (4) nur am Fahrradrahmen befestigen, da sonst andere
Bauteile des Fahrrads beschädigt werden können. Es dürfen
keine Bauteile, z.B. Schalt- und Bremszüge, eingeklemmt
werden. Defekte Halter müssen unverzüglich ausgetauscht
werden.
Vorsicht
Fahrradträger langsam abkippen und darauf achten, dass sich
keine Personen oder Gegenstände im Kippbereich befinden.
Es besteht Quetschgefahr für Personen und Gegenstände im
Kippbereich.
Darauf achten, dass der Fahrradträger beim Zurückklappen mit
beiden Haken vollständig einrastet und verriegelt, sonst könnte
der Fahrradträger während der Fahrt abkippen und dadurch
Sie oder andere Personen verletzen und/oder zu Sachschäden
führen.
4
M+P-25A-0217
Vorsicht
Beim Fahrradträger Uebler i21 Best.-Nr. 15930/15931
(Variante 90° abklappbar) kann der Lenker des Fahrrads durch
den vergrößerten Abklappwinkel am Boden aufliegen. Dadurch
kann es zu Beschädigungen am Lenker kommen. Ggf. das
Fahrrad beim Abklappen demontieren.
7
1
32 M+P-25A-0218
34
33
34
33
1
M+P-25A-0219
Fahrradträger_i21-i31.book Seite 7 Mittwoch, 19. April 2017 10:56 10

- 8 -
Vorbereitung zur Fahrt
Ist der Fahrradträger nicht komplett beladen, ist darauf zu achten,
dass:
•nicht benötigte Halter vom Trägerrahmen abzunehmen
und sicher im Kofferraum zu verstauen sind.
•alle Schlüssel abgezogen und verstaut sind.
•die Spannriemen aller Radschienen geschlossen sind.
Lampenwechsel
1. Verriegelungen (35) drücken und Rückleuchte (9) aus der
Halterung (36) herausziehen.
2. Deckel (37) in Pfeilrichtung herausnehmen.
3. Rückleuchte (9) aus der Halterung (36) vollständig entnehmen.
4. Schrauben (38) abschrauben und Streuscheibe (39) entfernen.
5. Defekte Glühbirne leicht in die Fassung (40), (41), (42)
bzw. (43) drücken.
6. Glühbirne (15) aus der Fassung (41) herausziehen.
Glühbirne (14), (16) bzw. (17) in der Fassung (40), (42)
bzw. (43) ca. 90° gegen den Uhrzeigersinn drehen und
herausziehen.
7. Neue Glühbirne leicht in die Fassung (40), (41), (42) bzw. (43)
drücken.
Vorsicht
Alle Verschraubungen und Befestigungen des Fahrradträgers
und der Fahrräder müssen nach jeder Montage, vor jeder Fahrt
und auch während einer längeren Reise auf festen Sitz
kontrolliert und bei Bedarf nachgezogen werden.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen
und dadurch Sie und andere Personen verletzen und/oder
einen Unfall verursachen.
Diese Kontrolle ist, abhängig von der Fahrbahnbeschaffenheit,
in regelmäßigen Abständen zu wiederholen.
Vorsicht
Die Beleuchtungseinrichtung vor jeder Fahrt auf einwandfreie
Funktion kontrollieren, sonst kann es zu Unfällen kommen.
Hinweis
Das amtliche Kennzeichen und die Beleuchtungseinrichtung
des Fahrradträgers dürfen nicht verdeckt werden.
Vorsicht
Für den Lampenwechsel muss die Zündung des Fahrzeugs
ausgeschaltet und der Stecker für die Beleuchtungseinrichtung
aus der Steckdose der Anhängerkupplungselektrik gezogen
sein. Bei Nichtbeachtung kann es zu einem Kurzschluss
oder Sachschäden kommen. Bei Unklarheiten sollte der
Lampenwechsel durch einen Fachbetrieb erfolgen.
Hinweis
Der Lampenwechsel wird an der linken Rückleuchte
des Fahrradträgers beschrieben und dargestellt.
Für die rechte Rückleuchte ist sinngemäß vorzugehen.
35
35
9
36
36
M+P-25A-0220
37
9
36
M+P-25A-0224
38
39
38
M+P-25A-0221
15
14 40
17 4243
16
41
M+P-25A-0222
Fahrradträger_i21-i31.book Seite 8 Mittwoch, 19. April 2017 10:56 10

- 9 -

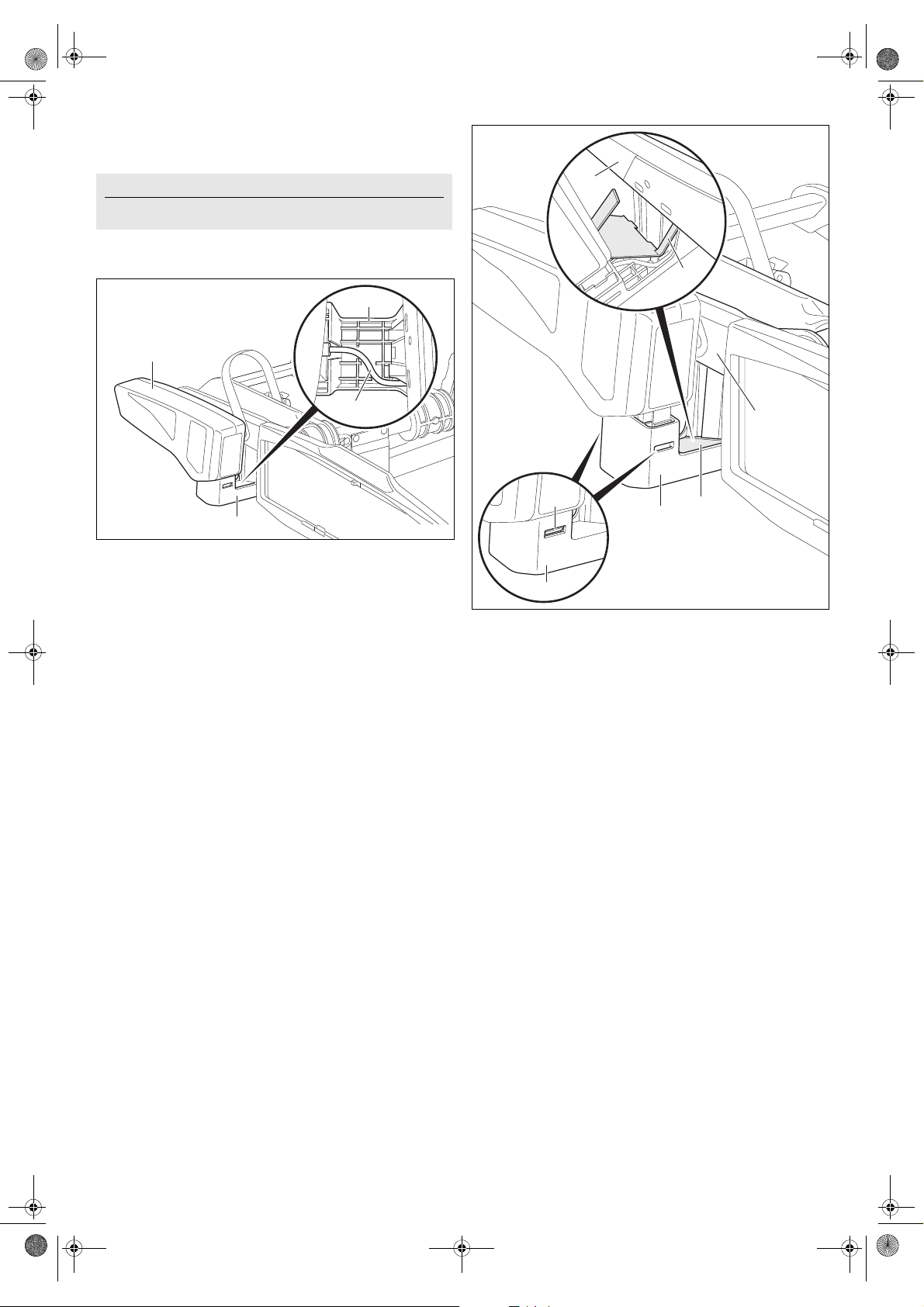

8. Glühbirne (14), (16) bzw. (17) in der Fassung (40), (42)
bzw. (43) zusätzlich ca. 90° im Uhrzeigersinn drehen.
Erforderliche Glühbirnen, siehe Seite 2.
9. Streuscheibe (39) wieder handfest mit Schrauben (38)
festschrauben.
10. Rückleuchte (9) leicht in die Halterung (36) hineinschieben
ohne zu verrasten.
11. Kabel (44) in die Kabelführung der Halterung (36) verlegen.
12. Lange Lasche des Deckels (37) in die Radschiene (8)
einfädeln und Deckel (37) vollständig in die Halterung (36)
einsetzen.
13. Rückleuchte (9) vollständig in die Halterung (36)
hineinschieben, bis die Verriegelung (35) hörbar einrasten.
Hinweis
Neue Glühbirnen nur mit einem sauberen Tuch anfassen
und in die Fassung (40), (41), (42) bzw. (43) einsetzen.
9
36
36
44
M+P-25A-0225
35
37
36 37
8
8
36
M+P-25A-0226
Fahrradträger_i21-i31.book Seite 9 Mittwoch, 19. April 2017 10:56 10

- 10 -
Allgemeine Sicherheitshinweise
Der Fahrzeugführer ist dafür verantwortlich, dass seine Sicht
und sein Gehör nicht durch die Ladung oder den Zustand des
Fahrzeugs beeinträchtigt werden. Er muss dafür sorgen, dass das
Fahrzeug und die Ladung vorschriftsmäßig sind und dass die
Verkehrssicherheit des Fahrzeugs durch die Ladung nicht leidet.
Vorgeschriebene Beleuchtung und Beleuchtungseinrichtungen
müssen auch am Tag vorhanden und betriebsbereit sein.
Diese Montage- und Bedienungsanleitung enthält die allgemeine
Zulassung des Fahrradträgers für Anhängevorrichtungen
und muss immer im Fahrzeug mitgeführt werden.
Beachten Sie die jeweiligen gesetzlichen Bestimmungen
für die Benutzung von Fahrradträgern im Einsatzland.
Vorsicht
Die in dieser Montage- und Bedienungsanleitung aufgeführten
Arbeiten und Sicherheitshinweise müssen unbedingt
eingehalten werden.
Der Fahrradträger für die Anhängevorrichtung ist
ausschließlich zum Transport von Fahrrädern zu verwenden.
Der Fahrradträger ist für den Einsatz im Gelände nicht
geeignet.
Alle Verschraubungen und Befestigungen des Fahrradträgers
und der Fahrräder müssen nach jeder Montage, vor jeder
Fahrt und auch während einer längeren Reise auf festen
Sitz kontrolliert und bei Bedarf nachgezogen werden.
Diese Kontrolle ist abhängig von der Fahrbahnbeschaffenheit
in regelmäßigen Abständen zu wiederholen.
Während der Fahrt sollte der Fahrer durch Blick in den
Rückspiegel den Fahrradträger und die Fahrräder auf
evtl. Verschiebungen/Verlagerungen kontrollieren.
Bei Veränderungen mit verminderter Geschwindigkeit
zur nächsten Haltemöglichkeit weiterfahren und
Verschraubungen und Befestigungen von Fahrradträger
bzw. Fahrrädern nachziehen.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und
dadurch Sie und andere Personen verletzen und/oder
einen Unfall verursachen.
Vorsicht
Bewegliche Teile, wie z.B. die Gewindeschrauben der Halter
und der Schnellspanner, sind in regelmäßigen Abständen zu
säubern und zu schmieren, damit ein Festgang der Drehgriffe
vermieden wird.
Keine Schmiermittel an den vormontierten Verschraubungen
verwenden. Die Verschraubungen könnten sich dadurch
selbsttätig lockern und der Fahrradträger könnte sich
zusammen mit den montierten Fahrrädern vom Fahrzeug
lösen und dadurch Sie und andere Personen verletzen
oder einen Unfall verursachen.
Vorsicht
Ragt die Ladung (die Fahrräder) mehr als 40 cm über den
äußersten Rand der Lichtaustrittsfläche der Begrenzungs-
oder Schlussleuchten des Fahrradträgers hinaus, so ist sie
kenntlich zu machen, und zwar seitlich höchstens 40 cm von
ihrem Rand und höchstens 150 cm über der Fahrbahn, nach
vorne durch eine Leuchte mit weißem, nach hinten durch eine
Leuchte mit rotem Licht.
Beim Transport der Fahrräder die seitlich herausragenden
Räder extra kennzeichnen.
Bei Nachtfahrten die Rückstrahler bzw. Reflektoren der Räder
abdecken, damit ein Zerrbild der rückwärtigen Fahrzeugbe-
leuchtung vermieden wird und andere Verkehrsteilnehmer
nicht behindert oder getäuscht werden.
Bei Nichtbeachtung könnte dies einen Unfall verursachen.
Vorsicht
Vor Antritt der Fahrt ist die Funktion der
Beleuchtungseinrichtung zu kontrollieren. Bei eingeschaltetem
Nebelschlusslicht am Fahrradträger muss das
Nebelschlusslicht am Fahrzeug ausgeschaltet sein,
d.h. sie dürfen nicht gleichzeitig leuchten.
Bei Fahrzeugausführungen, deren Typgenehmigung erstmals
nach dem 01.10.1998 erteilt wurde, darf der angebaute Fahr-
radträger oder die mitgeführte Ladung (die Fahrräder) das dritte
Bremslicht des Fahrzeuges nicht verdecken. Das dritte Brems-
licht des Fahrzeuges muss sichtbar sein: rechts und links
bezogen auf die Fahrzeuglängsachse – in einem Horizontal-
winkel von 10°, nach oben bezogen auf die Leuchtenkante – in
einem Vertikalwinkel von 10° und nach unten – bezogen auf die
Leuchtenunterkante – in einem Vertikalwinkel von 5°.
Wenn diese Werte nicht eingehalten werden, muss ein
„drittes“ Ersatz-Bremslicht angebaut werden.
Bei Nichtbeachtung könnte dies einen Unfall verursachen.
Vorsicht
Die Montage des Fahrradträgers und der Fahrräder führt zur
Veränderung des Fahr- und Bremsverhaltens sowie der
Seitenwindempfindlichkeit des Fahrzeugs. Die maximale
Geschwindigkeit von 130 km/h darf nicht überschritten werden.
Die Fahrräder nicht durch Planen, Schutzüberzüge
o.ä. abdecken, da dadurch die Windangriffsfläche und das
Fahrverhalten stark beeinflusst werden.
Schweres Ladegut im Kofferraum so weit wie möglich nach
vorn schieben, um einer übermäßigen Hecklastigkeit
vorzubeugen.
Die Fahrweise stets den Straßen-, Straßenverkehrs- und Wit-
terungsverhältnissen anpassen und besonders vorsichtig
fahren, wenn Sie mit beladenem Fahrradträger fahren.
Bei Nichtbeachtung könnte sich der Fahrradträger zusammen
mit den montierten Fahrrädern vom Fahrzeug lösen und
dadurch Sie und andere Personen verletzen und/oder einen
Unfall verursachen.
Vorsicht
Falls das Fahrzeug mit einer elektrischen Heckklappe
ausgerüstet ist, ist bei montiertem Fahrradträger auf den
notwendigen Freiraum zu achten. Wenn möglich sollte die
elektrische Heckklappe deaktiviert und manuell bedient
werden.
Vor der Benutzung von Autowaschanlagen den Fahrradträger
abbauen. Der Fahrradträger, das Fahrzeug und/oder die Auto-
waschanlage könnten sonst beschädigt werden.
Fahrradträger_i21-i31.book Seite 10 Mittwoch, 19. April 2017 10:56 10

- 11 -
"
Dear customer,
Thank you for choosing to buy an UEBLER cycle rack.
The work and safety instructions described in these
mounting and operating instructions must be observed
at all times. No liability will be accepted for any damage
caused by failure to observe these instructions.
Overview of parts
Part number
Uebler i21 cycle rack for 2 bicycles
Order no. 15900 (left-hand drive)
Order no. 15901 (right-hand drive)
Uebler i21 cycle rack for 2 bicycles (90° opening angle version)
Order no. 15930 (left-hand drive)
Order no. 15931 (right-hand drive)
Uebler i31 cycle rack for 3 bicycles
Order no. 15910 (left-hand drive)
Order no. 15911 (right-hand drive)
EC operating permit number
26R-030086
Scope of delivery
Designation of parts
Technical data
Note
Mounting and operation is described here for the Uebler i21
cycle rack. For the Uebler i31 cycle rack, proceed analogously.
5
6
7
11
12
7
10
4
1
32
13
8
9
8
M+P-25A-0203
Designation i21 i31
Quantity Quantity
1Cycle rack 1 1
2Holder for 1st bicycle 1 1
3Holder for 2nd bicycle 1 1
4Holder for 3rd bicycle – 1
5keys 6 8
Note
We reserve the right to make changes to the scope of delivery.
Always have parts repaired or replaced by a specialist
workshop. Uebler recommends using genuine spare parts
only. These are available from specialist retailers.
Note
Holders (2), (3) and (4) are enclosed separately in the scope of
supply and are not pre-installed. The keys (5) are inserted in
the lock in each holder (2), (3) and (4) and in the lock for
the securing lever (11).
Designation i21 i31
Quantity Quantity
6Rack frame 1 1
7Quick-acting clamp for rack frame 2 2
8Wheel rails 4 6
9Rear lights 2 2
10 Towbar receptacle 1 1
11 Securing lever for towbar receptacle 1 1
12 Plug for lighting system 1 1
13 Registration plate holder 1 1
Unladen weight
Uebler i21, for max. 2 bicycles approx. 29 lbs (13 kg)
Uebler i31, for max. 3 bicycles approx. 35 lbs (16 kg)
Maximum additional load
(carrying capacity)
Uebler i21, from D-value1 5.3 kN
- with min. supporting load 110 lbs (50 kg)
1. see type plate on towbar
82 lbs (37 kg)
Uebler i21, from D-value1 6.7 kN
- with min. supporting load 110 lbs (50 kg)
- with min. supporting load 165 lbs (75 kg)
82 lbs (37 kg)
132 lbs (60 kg)
Uebler i31, from D-value1 5.3 kN --2
2. not permissible
Uebler i31, from D-value1 6.7 kN
- with min. supporting load 110 lbs (50 kg)
- with min. supporting load 165 lbs (75 kg)
75 lbs (34 kg)
119 lbs (54 kg)
Fahrradträger_i21-i31.book Seite 11 Mittwoch, 19. April 2017 10:56 10

- 12 -
Light bulbs
3. Light bulbs are available from commercial retailers.
Mounting/detatchment of the cycle rack on
the vehicle
Mounting the cycle rack on the vehicle
1. Open the cover of the bag (18)4.
2. Push down the securing lever (11) so that the receptacle (10)
opens out.
3. Holding the cycle rack (1) vertically, push the receptacle (20)
onto the ball of the towbar (19).
4. Tilt the cycle rack (1) downwards until you hear the securing
lever (11) engage.
Ensure the red mark on the securing lever (11) is no longer
visible.
5. Check the cycle rack (1) is parallel to the bumper and is aligned
roughly parallel to the ground.
Check the cycle rack (1) is secure by shaking it back and forth.
If necessary, remove the cycle rack (1) and reinstall it.
Electricity supply
Uebler i21, for max. 2 bicycles 13-pole, 12 V
Uebler i31, for max. 3 bicycles 13-pole, 12 V
Maximum tube diameter of bicycle frame
Round tube 3 inch (75 mm)
Oval tube 3x2 inch
(75x45 mm)
Designation Spare parts
no.
14 Indicator3
BL PY21W 12V yellow
E1687
15 Registration plate light3
BL C5W 12V (1.4 inch (35 mm) long) white
E1687
16 Rear fog light3 for left rear light
BL PR21W 12V red
E1687
Reversing light3 for right rear light
BL P21W 12V white
E1687
17 Brake/rear light3
BL P21/5W 12V white
E1687
Caution
The towbar must be suitable for attachment of a cycle rack:
• D-value of tow ball (see “Technical data” on page 11)
•The towbar material must be at least St52-3 (see type plate
on towbar)
If it is not, the cycle rack may become loose along with
the mounted bicycles, thereby injuring other persons or
causing accidents.
Clean and degrease the tow ball prior to mounting.
15
14
17
16
M+P-25A-0204
Caution
The change in vehicle dimensions (width, height, depth) when
driving with the cycle rack can lead to injuries to yourself and
other persons and/or damage to property if due caution is not
exercised.
Pay attention to the change in your vehicle’s dimensions when
entering driveways or passing through gaps. Extra caution is
required when reversing.
Caution
Check the lighting device is in perfect working order prior to
each journey, otherwise accidents may be caused.
4. The bag is available as an optional extra (order no. 19840 for
Uebler i21 cycle rack, for cycle rack Uebler i31 order no. 19850).
11
10
1
18
19
M+P-25A-0209
Fahrradträger_i21-i31.book Seite 12 Mittwoch, 19. April 2017 10:56 10

- 13 -
6. Pull the bag (18)5 off the cycle rack (1).
7. Lock the cycle rack (1) with the key (5) and remove the key (5).
8. Remove the plug (12) from the wheel rail’s plug holder (8).
9. Insert the plug (12) into the socket (20) on the vehicle and turn
it clockwise as far as possible.
10. Open the quick-acting clamp (7) upwards.
11. Push up the rack’s frame (6) and close the quick-acting
clamp (7) again fully, securing the frame (6).
12. Open out the wheel rails (8) with rear lights (9) via the bars (21)
and lock them in place.
13. Check the lighting system is working.
5. The bag is available as an optional extra (order no. 19840 for
Uebler i21 cycle rack, for cycle rack Uebler i31 order no. 19850).
12
1
18
5
8
M+P-25A-0210
12 20
M+P-25A-0212
Caution
Always open out the wheel rails (8) via the bars (21) and not
using the rear lights (9). The rear lights (9) may otherwise
become damaged.
7
6
7
7
M+P-25A-0205
8
21
9
8
921
M+P-25A-0206
Fahrradträger_i21-i31.book Seite 13 Mittwoch, 19. April 2017 10:56 10

- 14 -
14. Push the holder (22) down. Slide the registration plate (23) into
the registration plate holder (13), push it upwards and then
insert it fully.
15. Let go of the holder (22) and check the registration plate
is secure.
Detaching the cycle rack from the vehicle
1. Fold up the wheel rails (8) with the rear lights (9) on the left-
hand side (arrow I) using the bars (21).
2. Fold up the wheel rails (8) with the rear lights (9) on the right-
hand side (arrow II) using the bars (21).
3. Open the quick-acting clamp (7) upwards.
4. Fold down the rack’s frame (6) (arrow III) and close the quick-
acting clamp (7) again fully so that the rack’s frame (6) is
secure.
5. Remove the plug (12) from the socket (20) on the vehicle
and insert it into the plug holder on the wheel rail (8).
6. Open the cycle rack (1) using the key (5).
7. Push the bag (18)6 onto the cycle rack (1).
8. Push the securing lever (11) and place the cycle rack (1)
upright (arrow IV).
9. Pull the cycle rack (1) down from the tow ball (19) towards
the rear.
10. Place the cycle rack (1) on the ground using the
receptacle (10), thereby closing the receptacle (10).
11. Close the cover of the bag (18)6.
12. Dismantle the installed holders (2), (3) and (4) in the reverse
order, see page 15 and store them in the side pocket of
the bag (18)6.
Note
To insert registration plates that are taller, push the
stopper (24) to the rear and then slide the registration
plate fully into the registration plate holder (13).
Note
The registration plate on the cycle rack must match
the registration number on the vehicle and be clearly legible.
Caution
Always close up the wheel rails (8) by the bars (21) and not by
the rear lights (9). The rear lights (9) may otherwise become
damaged.
24
23
13
22
M+P-25A-0207
6
I
II
III
1
7
8
9
8
21
21
M+P-25A-0208
Note
Clean the quick-acting clamp (7) and rack’s frame (6) with soap
water regularly if soiled or difficult to move.
6. The bag is available as an optional extra (order no. 19840 for
Uebler i21 cycle rack, for cycle rack Uebler i31 order no. 19850).
12
1
18
11
10
19
IV
20
5
11
8
M+P-25A-0223
Fahrradträger_i21-i31.book Seite 14 Mittwoch, 19. April 2017 10:56 10

- 15 -
Mounting/dismounting the bicycles Arrangement of bicycles
Note the arrangement of the bicycles in the direction of travel
(arrow) as shown here.
Installing the first bicycle
1. Push the catch (25) and pull out the straps (26).
2. Place the bicycle on the wheel rails (8) and secure it
from falling over.
Caution
The towbar cycle rack is designed for the transportation of
bicycles only.
Only bicycles with a max. weight of 66 lbs (30 kg) may be
transported on the cycle rack.
The maximum allowable load capacity of the bicycle rack,
the tow bar load of the trailer hitch, the allowable total
vehicle weight and the maximum allowable vehicle axle
load (see vehicle owner’s manual) must not be exceeded.
If this is not done, the cycle rack may become loose, together
with the bicycles mounted on it, thereby injuring other persons
and/or causing an accident.
Caution
The bicycles must be secured as uniformly as possible on
the cycle rack with a low centre of gravity and be prevented
from falling down by means of one holder for each bicycle
frame and using tensioning straps on the front and rear wheels.
If they are not, the bicycles may become loose during driving,
thereby causing accidents to other road users as well as the
associated injuries and damage to property.
Prior to mounting, remove all child seats and any loose parts
such as drink bottles, saddle bags, batteries from E-bikes etc.,
from the bicycles and stow them away safely.
Caution
Injuries may be caused by the bicycles slipping down/toppling
over. Lock the bicycles to prevent them slipping down/toppling
over.
Always mount and remove the bicycles together with another
person.
Caution
Depending on vehicle type, the cycle rack may be positioned
too close to the vehicle’s exhaust system. The hot exhaust
pipe and/or hot exhaust fumes may damage the cycle rack
and/or the bicycles. The cycle rack is not suitable for use in
such cases.
For transport of bicycles with carbon parts, contact the manu-
facturer/retailer as to whether these bicycles are suitable for
transport on this cycle rack.
Note
Mount heavy bicycles close to the vehicle and lightweight
bicycles (such as children’s bikes) further towards the rear of
the cycle rack.
Install the first bicycle with the gear ring pointing to the vehicle.
M+P-25A-0155
8
26
25
8
M+P-25A-0213
Fahrradträger_i21-i31.book Seite 15 Mittwoch, 19. April 2017 10:56 10

- 16 -
3. Unlock the rotary handle (27) with the key (5) if necessary.
4. Screw open the clamp (28) with rotary handle (27) until
the clamp (28) is opened by approx. one handwidth (A).
5. Push the clamp (28) together and hold it.
The clamp (29) will open.
6. Place the holder (2) in a suitable position on the rack’s
frame (6), position it and let go of the clamp (28).
The clamp (29) will close.
7. Position the holder (2) on the bicycle’s frame and secure
the clamp (28) using the rotary handle (27).
8. Lock the holder (2) with the key (5) and remove the key (5).
9. Guide the strap (26) centrally between two wheel spokes into
the clasps (30) and tighten it so it is hand-tight.
10. Tighten the strap (26) using the tensioner (31) (arrow).
Mounting the second bicycle
The second bicycle is mounted in the same way as the first.
Note however that the two bicycles should be placed in opposite
directions.
The second bicycle is fastened using the long holder (3).
Caution
Only secure the holder (2) to the bicycle’s frame as it may
damage other parts of the bicycle. Ensure parts such as
gear cables and brake cables do not become entrapped.
Defective holders must be replaced immediately.
6
5
2827
A
229
M+P-25A-0214
2
31
26
30
28
27
5
2
M+P-25A-0215
Caution
Do not tighten the tensioning straps (26) too tightly as
otherwise the tensioning straps (26) and/or the tyres/rims
may become damaged.
Pull the straps (26) tight to tension them. To relieve them of
tension, the catches (25) may have to be pushed in using force.
Note
Clean the threaded bolts of the holders at regular intervals and
lubricate them to ensure the rotary handles do not seize up.
Caution
Fasten the holder (3) to the bicycle frame only as it may
damage other parts of the bicycle. Ensure parts such as
gear cables and brake cables do not become entrapped.
Defective holders must be replaced immediately.
3
M+P-25A-0216
Fahrradträger_i21-i31.book Seite 16 Mittwoch, 19. April 2017 10:56 10

- 17 -
Installing a third bicycle7
The third bicycle is installed in the same way as the first.
Note that all bicycles should be placed in opposite directions.
The third bicycle is secured to the second bicycle via the additional
holder (4).
Dismounting the bicycles
Holders (2), (3) and (4) are released and the bicycles dismounted
in the reverse order.
Tilting/folding back the cycle rack
Tilting the cycle rack
The cycle rack can be tilted to open the rear lid/tailgate and load or
unload the vehicle.
Actuate the foot lever (32) and tilt the cycle rack (1) by pulling on
the rack’s frame (7) or, if bicycles are installed, on the bicycle’s
frame.
Closing the cycle rack
1. Close the cycle rack (1) until both hooks (33) engage fully in
the frame (34) and lock it.
2. Check the cycle rack (1) is secure by shaking it back and forth.
If necessary, tilt the cycle rack (1) again and close it up again.
7. Uebler i31 cycle rack, for 3 bicycles
(Order no. 15910/15911)
Caution
Fasten the holder (4) to the bicycle frame only as other parts of
the bicycle may otherwise become damaged. Ensure parts
such as gear cables and brake cables do not become
entrapped. Defective holders must be replaced immediately.
Caution
Slowly tilt the cycle rack making sure no persons or objects are
located within the tilting range.
Any persons or objects located within the tilting range
may be crushed.
Make sure that the cycle rack engages fully with both hooks
when replaced and locks, otherwise it may tip downwards
during driving, thereby injuring other persons and/or causing
damage to property.
4
M+P-25A-0217
Caution
With the Uebler i21 cycle rack order no. 15930/15931
(90° opening angle version), the bicycle’s handlebars may
be placed on the ground due to the greater opening angle.
Damage may then be caused to the handlebars.
Remove the bicycle when opening the rack if necessary.
7
1
32 M+P-25A-0218
34
33
34
33
1
M+P-25A-0219
Fahrradträger_i21-i31.book Seite 17 Mittwoch, 19. April 2017 10:56 10

- 18 -
Preparing for a trip
If the cycle rack is not fully loaded, make sure that:
•any holders not required have been removed from the rack’s
frame and stowed safely in the luggage compartment.
•all keys have been removed and have been stored away.
•the straps on all wheel rails are fastened.
Changing lamps
1. Push the locks (35) and pull the rear light (9) out of
the holder (36).
2. Remove the cover (37) in the direction of the arrow.
3. Remove the rear light (9) out of the holder (36) entirely.
4. Unscrew the screws (38) and remove the diffuser (39).
5. Push the defective light bulb gently into the bulb holder (40),
(41), (42) or (43).
6. Pull the light bulb (15) out of the bulb holder (41).
Turn the light bulb (14), (16) or (17) approx. 90° anti-clockwise
in the bulb holder (40), (42) or (43) and remove it.
7. Push the new light bulb gently into the bulb holder (40), (41),
(42) or (43).
Caution
All bolt connections and fasteners on the cycle rack and
the bicycles must be checked for secureness each time it and
the bicycles are mounted, prior to each journey and during long
journeys and then retightened if necessary.
If this is not done, the cycle rack may become loose, together
with the bicycles mounted on it, thereby injuring other persons
and/or causing an accident.
This check is to be repeated at regular intervals regardless of
the road surface.
Caution
Check the lighting device is in perfect working order prior to
each journey, otherwise accidents may be caused.
Note
Ensure the registration plate and the bicycle rack’s light system
are not concealed.
Caution
When changing lamps, the vehicle’s ignition must be switched
off and the plug for the lights removed from the socket
for the towbar electrics. Failure to do so can cause a short-
circuit or damage property. In case of any ambiguities,
have a specialist dealer change the lamps for you.
Note
Changing of lamps is described and illustrated using the cycle
rack’s left rear light. Proceed in the same manner for the right
rear light.
35
35
9
36
36
M+P-25A-0220
37
9
36
M+P-25A-0224
38
39
38
M+P-25A-0221
15
14 40
17 4243
16
41
M+P-25A-0222
Fahrradträger_i21-i31.book Seite 18 Mittwoch, 19. April 2017 10:56 10
