Uniteck UNIFIX 100 B User manual

30/10/2019
www.uniteck.fr CO00091
FR
NICHARGE
Le support basique
p.2-6
The basic mounting bracket
p.7-11
El soporte básico
p.12-16
Il supporto di base
www.uniteck.fr
UNIFIX 100 B
EN
ES
IT

FR
2 www.uniteck.fr
Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec
attention toutes les instructions avant d'utiliser le produit.
DESCRIPTION
Les supports Unifix ont été conçus spécialement pour fixer vos panneaux photovoltaïques Unisun ou
équivalents (cf partie panneaux compatibles):
•Unifix 100 B pour vos panneaux Unisun 20.12M (X2) / 20.24M (X2) / 50.12M / 50.24M / 55.12BC /
80.12M / 100.12M / 100.24M / 110.12BC ou panneaux jusqu’à 560 mm de largeur

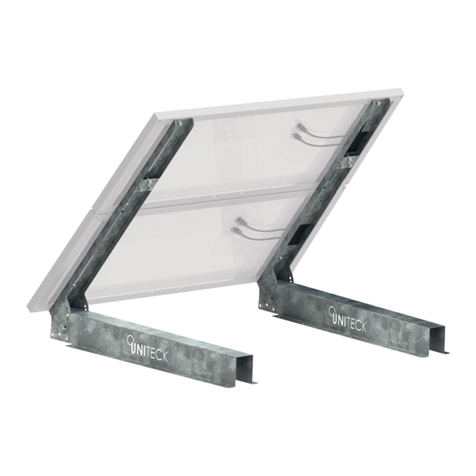

UNIFIX 100 B
Simple à installer, il se fixe sur une surface plane rigide à l'horizontale ou à la verticale (ex: mur, sol
béton, ossature bois).
Grâce à leur structure en acier galvanisé et leur visserie en inox résistant à la corrosion, ils sont parfaitement
adaptés pour un usage en extérieur.
Dotés du système d'inclinaison multi-position, les supports Unifix vous permettent d'optimiser vos
performances en fonction de l'orientation choisie.
Pour réaliser la connexion panneau/régulateur/batterie, nous vous recommandons d'utiliser le kit prêt à
l'emploi Uniconnect 1.6 qui optimise vos performances électriques et simplifie le montage (kit de connexion
1 panneau).
Performance électrique en fonction de l'inclinaison et
de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
90°
0°
Réglable
par 10°
580 mm
85 mm

FR
www.uniteck.fr 3
UNIFIX 100B

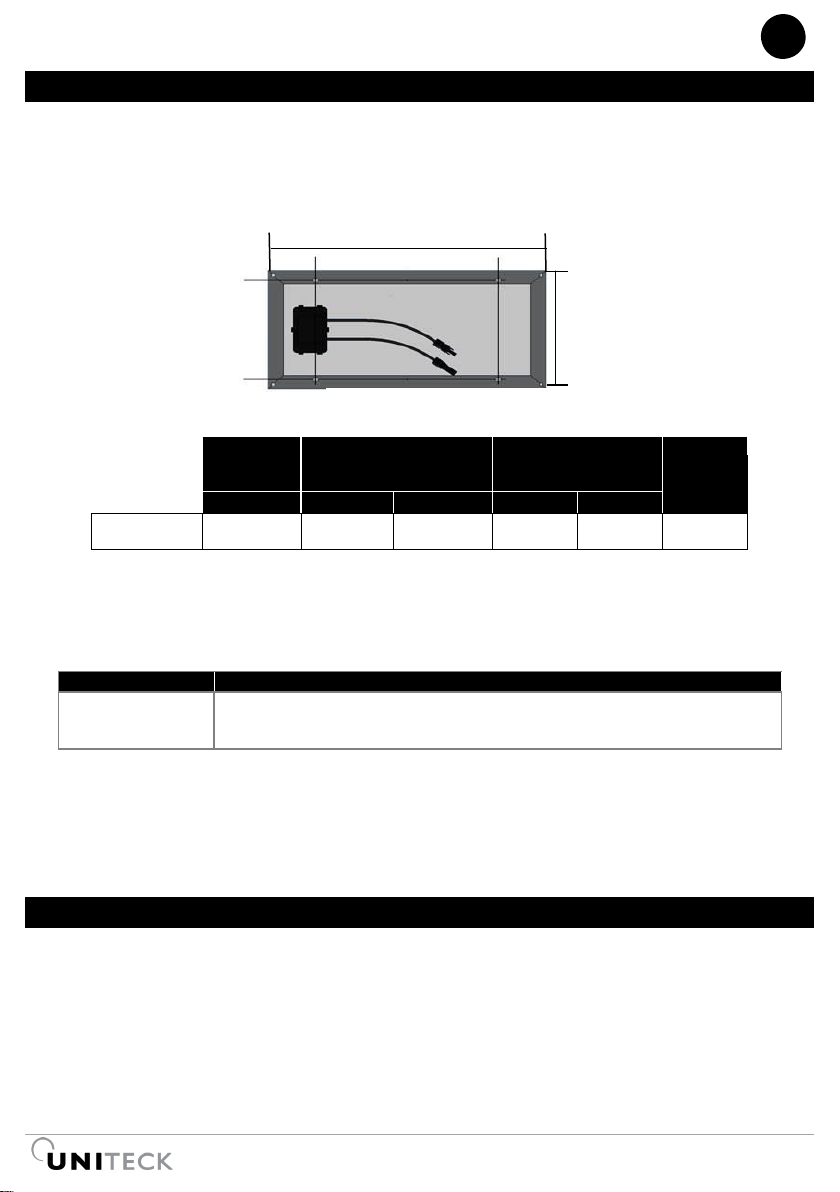

PANNEAUX COMPATIBLES
Grâce à son design basé sur l’utilisation de perçage Oblong, Unifix permet la fixation de différents panneaux
du marché.
Unifix 100 B accepte 1 panneau, avec les entraxes et dimensions panneaux comme indiqués ci-dessous.
RECOMMANDATIONS
Montez les supports Unifix uniquement sur des surfaces présentant une portance suffisante. Tenez
compte de la charge supplémentaire avec panneau :
Support
Panneau
Unifix 100 B = 2,6 kg
Unisun 20.12M (X2) / 20.24M (X2) / 50.12M /
50.24M / 55.12BC / 80.12M / 100.12M /
100.24M / 110.12BC
=2kg / 2kg / 4kg / 4,7kg / 3,8kg /
6,3kg / 7,5kg / 7,5kg / 7kg
Fixation : pour éviter que de grandes quantités de neige ne s'accumulent derrière le panneau, installez
en amont des grilles d'arrêt appropriées.
La disposition des panneaux influence vos performances électriques. Choisissez l'inclinaison et
l'orientation la plus optimale en fonction de votre environnement. Evitez les zones d'ombre ou que certains
objets ne soient source d'ombre (ex. arbre)
CONSIGNES DE SÉCURITÉ
•Prenez les mesures appropriées pour prévenir les accidents pendant vos travaux de montage.
•Si le support et le matériel de montage sont exposés aux rayons du soleil pendant une longue
période, il y a un risque de brûlure. Protégez-vous.
•A la fin des travaux, vérifiez que vos supports et panneaux soient bien fixés
Nbre de
panneaux
Entraxes pour la fixation
de chaque panneau
(en mm)
Dimension panneau
maxi
Poids Total
maxi
panneaux
(en Kg)
x1
L (e)
H (e)
L (p)
H (p)
Unifix 100B
●
Pas de mini
200>540
Pas de maxi
560
12
H (e)
H (p)
L (e)
L (p)
Entraxe et dimensions panneau

FR
4 www.uniteck.fr
Vis
Couple
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 100 B
Couple de serrage préconisé
Nb. Coefficient de frottement moyen µ=0,20 / Serrage à 50% de la limite élastique
•Fixez les 2 pièces n°45 et n°46 sur le cadre de votre panneau solaire Unisun en fonction de
la largeur de votre panneau (cf schéma ci-dessous). Pré-serrez les écrous. Le serrage définitif
sera réalisé à la fin de l'assemblage.
M8
X4
D8
X4
M8
X4
N°45
X1
N°46
X1
Largeur panneau < 560 mm
Largeur de 560 mm à 680mm

FR
www.uniteck.fr 5
UNIFIX 100 B
•Unifix dispose d'un système d'inclinaison multi-positions (10 positions). Définissez l'inclinaison
souhaitée en fonction de l'orientation choisie.
•Fixez les 2 pièces N°43 et N°44 sur les pièces N°45 et N°46 en fonction de l’inclinaison choisie
M8x20
X4
D8
X4
M8
X4
N°43
X1
N°44
X1
•Fixez l’ensemble sur votre surface plane (sol dur ou mur rigide) avec des vis adaptées à votre
surface (vis et chevilles non fournies).
Performance électrique en fonction de l'inclinaison
et de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
90°
0°
réglable
par 10°

FR
6 www.uniteck.fr
GARANTIE
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces
et main d’œuvre).
La garantie ne couvre pas :
- l’usure normale des pièces
- les erreurs de montage
En cas de défauts, retournez le produit à votre distributeur, en y joignant :
- un justificatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative du défaut.
Attention : notre SAV n’accepte pas les retours en port dû.
Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV :
Uniteck
1 Avenue de Rome
Zae Via Europa
Immeuble le Cassis
34350 Vendres
France
Mail: [e-mail]
Fax: [phone]

EN
www.uniteck.fr 7
Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions
carefully and thoroughly before using the product.
UNIFIX 100 B
Unifix brackets have been specially designed to fix your Unisun photovoltaic panels or equivalent (see
compatible panels part):
•Unifix 100 B for your Unisun panels 20.12M (X2) / 20.24M (X2) / 50.12M / 50.24M / 55.12BC /
80.12M / 100.12M / 100.24M / 110.12BC or panels up to 560 mm width.
UNIFIX 100 B
Easy to install, Unifix 100B can be fixed on a horizontal or vertical rigid flat surface (e.g. wall, concrete
floor, wood frame).
With their galvanized steel structure and corrosion-resistant stainless-steel screws, they are perfectly suited
for outdoor use.
Equipped with a multi-position tilting system, Unifix brackets allow for an optimization of your panel’s
performance depending on the chosen orientation.
To connect the the panel / regulator / battery, we recommend that you use the Uniconnect 1.6 ready-to-
use kit that optimizes your electrical performance and simplifies installation (kit for connecting 1 panel)
Electrical performance depending on tilt and panel
orientation
0°
30°
60°
90°
East
93%
90%
78%
55%
South east
93%
96%
88%
66%
South
93%
100%
91%
68%
South west
93%
96%
88%
66%
West
93%
90%
78%
55%
90°
0°
Adjustable
By 10 °
580 mm
85 mm

EN
8 www.uniteck.fr
UNIFIX 100 B

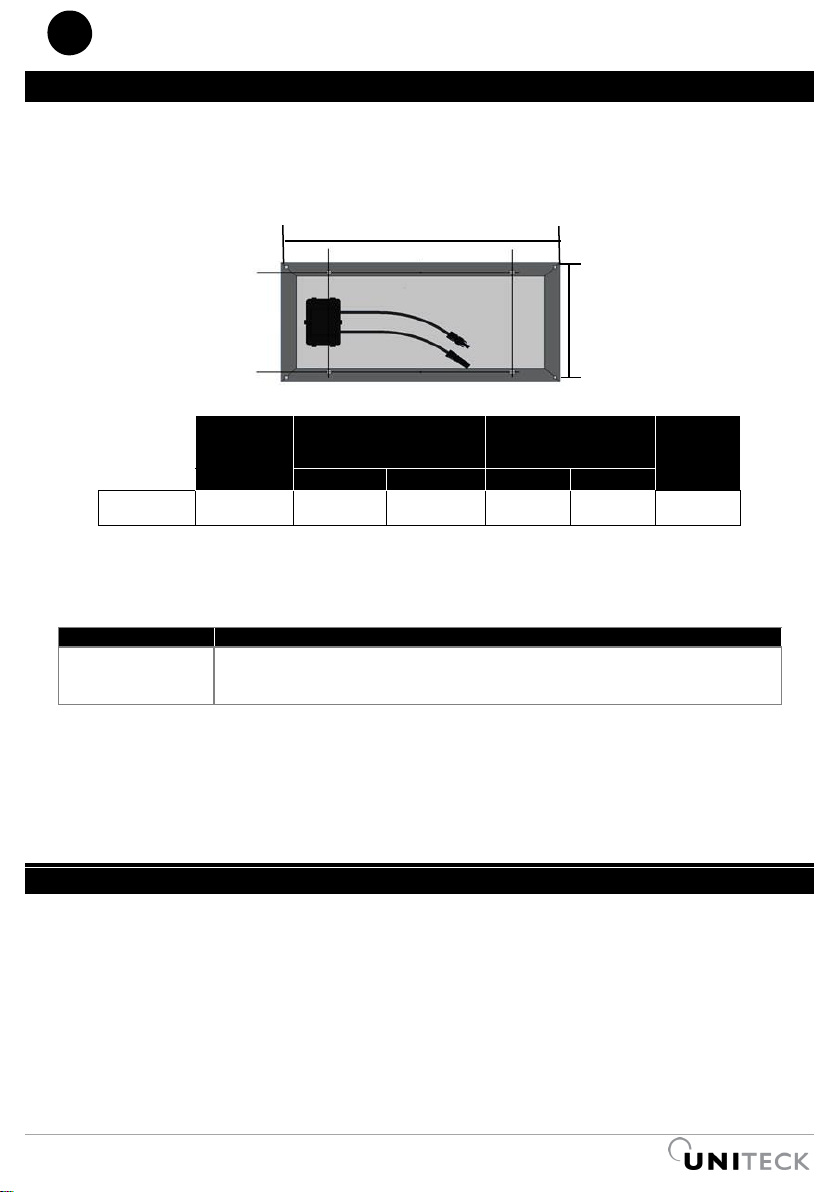

PANEL COMPATABILITY
With the design based on the use of Oblong drilling, Unifix can be used with different kind of panels on the
market.
Unifix 100 B accepts only 1 panel, with the spacings and dimensions of panels as indicated below
RECOMMENDATIONS
Mount Unifix brackets only on surfaces with sufficient bearing capacity. Consider the additional load with
the panel:
Support
Panels
Unifix 100 B = 2,6 kg
Unisun 20.12M (X2) / 20.24M (X2) / 50.12M
/ 50.24M / 55.12BC / 80.12M / 100.12M /
100.24M / 110.12BC
=2kg / 2kg / 4kg / 4,7kg / 3,8kg /
6,3kg / 7,5kg / 7,5kg / 7kg
Fastening: to prevent large quantities of snow from accumulating behind the sensor, install appropriate
barrier grids.
The position of the solar panel influences your electrical production. Choose the most optimal inclination
and orientation to suit your environment. Avoid shaded areas or objects that are a source of shadow (eg
tree)
SAFETY INSTRUCTIONS
•Take the appropriate mesures to prevent accidents during your mounting steps.
•If the bracket and the mounting tools are exposed to sunlight for a long period, there is a risk
of getting burnt. Make sure to protect yourself.
•When finished, check and ensure that all of your brackets and panels are fixed properly
Number of
panels
Spacers for fastening
of each panel
(in mm)
Panel Dimension
Max
(in mm)
Total
weight
Of panels
(In Kg)
x1
L (e)
H (e)
L (p)hh
H (p)
Unifix
100B
●
No mini
200>540
No maxi
560
12
H (e)
H (p)
L (e)
L (p)
Centre distance and panel dimensions

EN
www.uniteck.fr 9
Screw
Torque
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 100 B
Recommended tightening torque
Nb. Mean coefficient of friction µ=0.20 / Clamping at 50% of yield point
•Fix the pieces n°45 and n°46 on the frame of your Unisun solar panel depending on the width
of your panel (see diagram below). Pre-tighten the nuts. The final tightening will be done at the
end of the assembly.
M8x20
X4
D8
X4
M8
X4
N°45
X1
N°46
X1
Panel width < 560 mm
Width from 560 mm to 680 mm

EN
10 www.uniteck.fr
UNIFIX 100 B
•Unifix is equipped with a multi-position tilt system. (10 positions). Set the desired tilt depending
on the desired orientation.
•Fix the pieces n°43 and n°44 on the pieces n°45 and n°46 .
M8x20
X4
D8
X4
M8
X4
N°43
X1
N°44
X1
•Fix your bracket with screws adapted to the supporting surface (screws and dowels not supplied).
Electrical performance depending on tilt and panel
orientation
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
90°
0°
Adjustable
by 10°

EN
www.uniteck.fr 11
WARRANTY
The warranty covers any defect, manufacturing flaws for 1 year from the date of its purchase
(Pieces and workforce).
Warranty does not cover:
- normal wear of parts
- falty mounting of bracket
In case of failure, return the product to your distributor by attaching:
- the dated proof of purchase (receipt, bill…)
- explanatory note of the failure
Caution: Our after-sales service does not accept carriage forward/ collected returns.
After the warranty, our after-sales service ensures repairs after acceptance of a quotation.
After-sales service contact :
Uniteck
1 Avenue de Rome
Zae Via Europa
Immeuble le Cassis
34350 Vendres
France
E-mail : [e-mail]
Fax : [phone]

ES
12 www.uniteck.fr
Estimado cliente, gracias por comprar nuestro producto Uniteck. Por favor lea con cuidado todas
las instrucciones antes de usar el producto.
UNIFIX 100 B
Los soportes Unifix están concebidos especialmente para fijar sus paneles Unisun o equivalentes:
•Unifix 100 B para sus paneles Unisun 20.12M (X2) / 20.24M (X2) / 50.12M / 50.24M / 55.12BC /
80.12M / 100.12M / 100.24M / 110.12BC o paneles de hasta 560 mm de ancho.
UNIFIX 100 B
Fácil de instalar, se fije sobre una superficie plana rígida con orientación horizontal o vertical
(ej.:pared, suelo hormigón, estructura de madera).
Gracias a su arquitectura en acero galvanizado y su tornillería en Inox resistente a la corrosión, está
perfectamente adaptado para un uso exterior.
Dotados del sistema de inclinación multi posición, los soportes Unifix permiten la optimización de sus
rendimientos en función de la orientación elegida.
Para conectar el panel / regulador / batería, le recomendamos que utilice el kit Uniconnect 1.6 listos para
su uso que optimiza su rendimiento eléctrico y simplifica la instalación (kit para conectar 1 panel)
Rendimiento eléctrico en función de la inclinación y
de la orientación panel
0°
30°
60°
90°
Este
93%
90%
78%
55%
Sur Este
93%
96%
88%
66%
Sur
93%
100%
91%
68%
Sur Oeste
93%
96%
88%
66%
Oeste
93%
90%
78%
55%
90°
0°
por 10°
580 mm
85 mm

ES
www.uniteck.fr 13
UNIFIX 100 B
PANELES COMPATIBLES
Gracias a su diseño basado sobre el uso de la perforación Oblong, Unifix permite la fijación de
diferentes paneles del mercado.
Unifix acepta 1 panel, con las entrevías y dimensiones paneles indicados más abajo.
RECOMENDACIONES
Fije los soportes Unifix únicamente sobre superficies con una sustentación suficiente. Tenga en
cuenta la carga adicional del panel:
Soporte
Paneles
Unifix 100 B = 2,6 kg
Unisun 20.12M (X2) / 20.24M (X2) / 50.12M /
50.24M / 55.12BC / 80.12M / 100.12M /
100.24M / 110.12BC
=2kg / 2kg / 4kg / 4,7kg / 3,8kg / 6,3kg
/ 7,5kg / 7,5kg / 7kg
Fijación: para evitar que importantes cantidades de nieve se acumule detrás del panel, primero instale
una rejilla apropiada para parar la nieve
La disposición de los paneles influye sus rendimientos eléctricos. Elija una inclinación y una orientación
optima en función de su medio ambiente. Evite las zonas de sombra o que algunos objetos estén origen de
sombra (ej.: árbol)
CONSIGNAS DE SEGURIDAD
•Tome las medidas apropiadas para prevenir los accidentes durante su trabajo de montaje.
•Si el soporte y equipamiento de montaje están expuestos a los rayos del sol durante una
larga duración, hay un riesgo de quemadura. Protéjase.
•Al final de los trabajos, verifique que sus soportes y paneles esté bien fijados.
Numero de
paneles
Entrevías para la fijación de
cada panel (en mm)
Dimensión panel
Maxi
Peso Total
maxi
paneles
(en Kg)
x1
L (e)
H (e)
L (p)hh
H (p)
Unifix 100B
●
No min
200>540
No max
560
12
H (e)
H (p)
L (e)
L (p)
Distancia entre ejes y dimensiones del panel

ES
14 www.uniteck.fr
Tornillo
Par
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 100 B
Par de apriete preconizado
Nb. Coeficiente de fricción medio µ=0,20 / Presión al 50% de la limita elástica

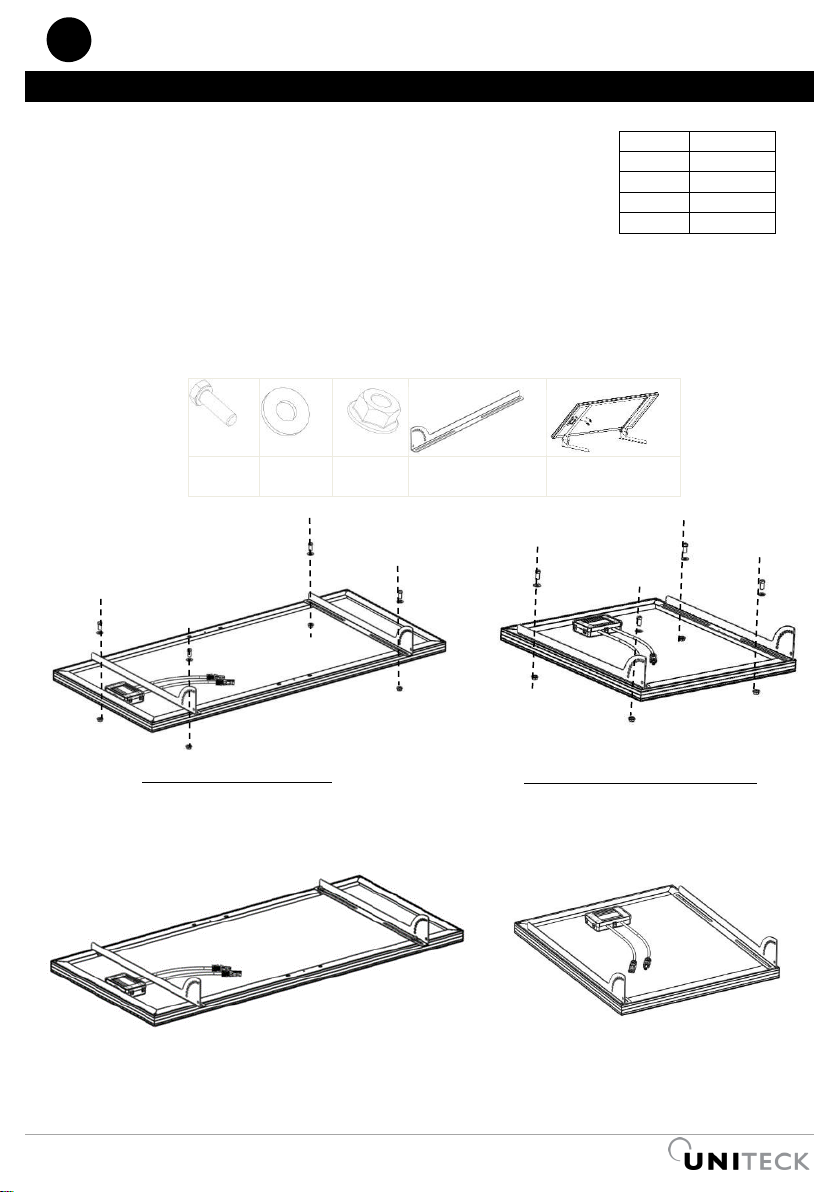

•Fije las 2 piezas n°45 y n°46 sobre el cuadro de su panel solar Unisun en función de la anchura de
su panel (cf esquema más abajo). Pre-apreté las tuercas. La presión definitiva estará realizada en
fin de combinación
M8x20
X4
D8
X4
M8
X4
N°45
X1
N°46
X1
Ancho del panel < 560 mm
Ancho de 560 mm hasta 680 mm

ES
www.uniteck.fr 15
UNIFIX 100 B

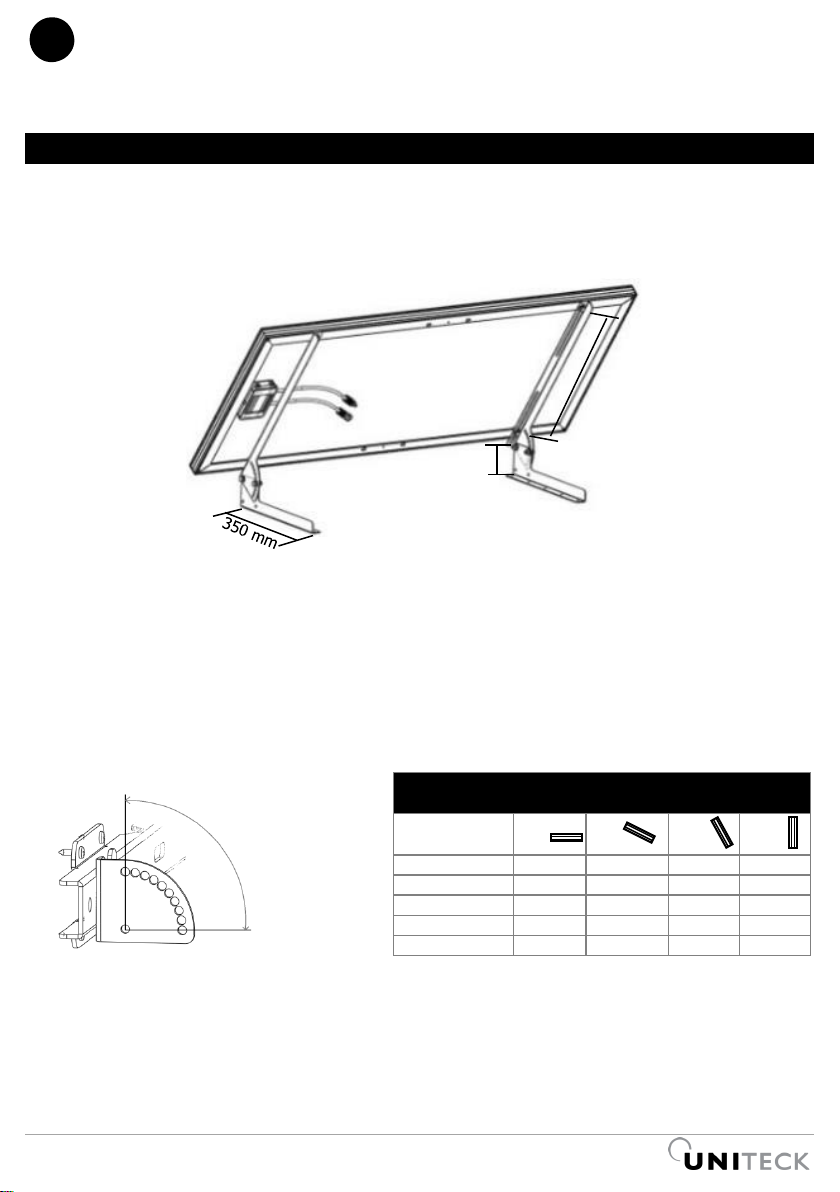

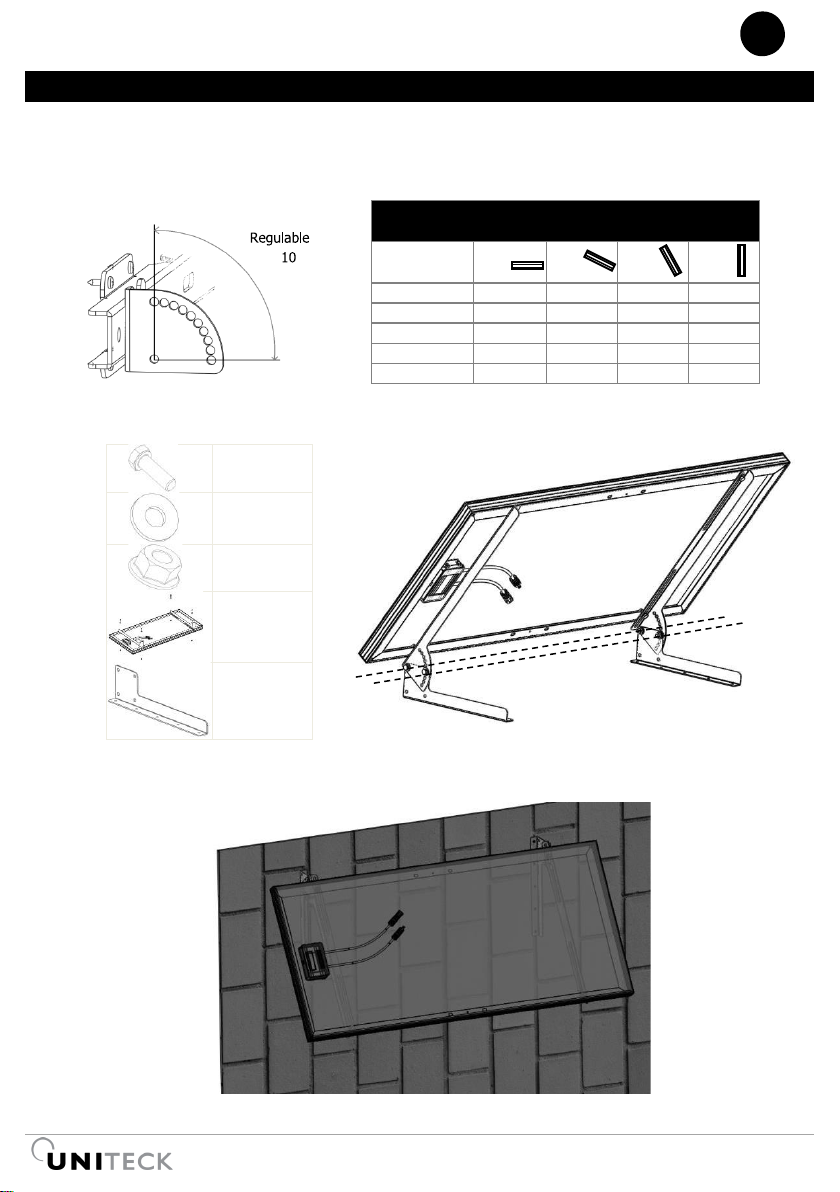

•Unifix dispone de un sistema de inclinación multi-posición (10 posiciones). Defina la inclinación
deseada en función de la orientación elegida.
•Fije las 2 piezas N°43 y N°44 sobre las piezas N°45 y N°46 en función de la inclinación elegida.
M8x20
X4
D8
X4
M8
X4
N°43
X1
N°44
X1
•Fije el conjunto sobre su superficie plana (suelo duro o pared rígida) con 10 tornillos adaptados a su
superficie (tornillos y clavijas no provistos).
Rendimiento eléctrico en función de la inclinación y
de la orientación panel
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
90°
0°
por °

ES
16 www.uniteck.fr
GARANTÍA
La garantía cubra todo defecto o todo vicio de fabricación durante 1 año, a partir de la fecha de compra
(piezas y mano de obra)
La garantía no cubre:
- el desgaste normal de las piezas
- los errores de montaje
En caso de avería, devuelva el aparato a su distribuidor, con:
- un justificado de compra con fecha (tiquete de caja central, factura, …)
- una nota explicativa de la avería
Cuidado: nuestro Servicio Postventa no acepta devoluciones a portes debidos.
Después la garantía, nuestro Servicio Postventa asegura las reparaciones después aceptación de un
presupuesto.
Contacto SAV :
Uniteck
1 Avenue de Rome
Zae Via Europa
Immeuble le Cassis
34350 Vendres
France
Mail: [e-mail]
Fax: [phone]
