Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec
attention toutes les instructions avant d'utiliser le produit.
DESCRIPTION
Le support Unifix 100.1 WB a été spécialement conçu pour fixer vos panneaux photovoltaïques Unisun
80.12M / 100.12M / 100.24M / 110.12BC sur votre bateau.
Il s’installe sur tous les balcons ou main courante en tube de diamètre 20 à 45 mm (longueur minimum
du tube : 170 mm).
Grâce à sa structure et à la visserie en inox marine, il est parfaitement adapté pour un usage en milieu
salin.
Dotés du système d'inclinaison multi-position, les supports Unifix vous permettent d'optimiser vos
performances en fonction de l'orientation choisie.
•Évitez les zones d'ombre ou que certains objets ne soient source d'ombre.
•Pour plus d’énergie, il est possible d’utiliser deux installations solaires :
-panneaux avec même orientation : installation en parallèle (deux panneaux + un
régulateur + un kit de câblage + connecteurs dérivation)
-panneaux avec orientations opposées : deux installations séparées (un panneau + un
régulateur + un kit de câblage) x2
Performance électrique en fonction de l'inclinaison et
de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%

FR
www.uniteck.fr 3/22
UNIFIX 100.1 WB
PANNEAUX COMPATIBLES
Unfix 100.1 WB accepte 1 panneau avec 4 percages du cadre selon les entraxes suivants :
500 mm
127 mm
RECOMMANDATIONS
Montez les supports Unifix uniquement sur des surfaces présentant une portance suffisante. Tenez
compte de la charge supplémentaire avec panneau :
Support
Panneau
Unifix 100.1 WB = 3,0 kg
Unisun 80.12M /100.12M /100.24M /110.12BC
=6,3kg / 6,8kg / 7,5.kg/ 7,0 kg
Fixation : pour éviter que de grandes quantités de neige ne s'accumulent derrière le capteur, installez
en amont des grilles d'arrêt appropriées.
La disposition des capteurs influence vos performances électriques. Choisissez l'inclinaison et l'orientation
la plus optimale en fonction de votre environnement. Evitez les zones d'ombre ou que certains objets ne
soient source d'ombre (ex. arbre)
Avant toute fixation et connexion, veuillez respecter :
•Les distances maximum indiquées ci-dessous entre chaque élément.
•L’ordre de raccordement
CONSIGNES DE SÉCURITÉ
•Prenez les mesures appropriées pour prévenir les accidents pendant vos travaux de montage.
•Si le support et le matériel de montage sont exposés aux rayons du soleil pendant une longue
période, il y a un risque de brûlure. Protégez-vous.
•A la fin des travaux, vérifiez que vos supports et panneaux soient bien fixés

FR
4/22 www.uniteck.fr
INSTALLATION - FIXATION
Liste des pièces
M8x20
X8
D8
X8
M8
X8
M6x16
X4
D6
X8
M6
X12
D8x15
X4
M6x53x34x25
X4
M6x74x52x35
X4
N°1
X1
N°2
X2
N°3
X1
X1
Les pièces N°2 sont amovibles et glissantes.
Lors du montage, prendre une grande précaution pour éviter
les chutes par-dessus bord.
Couple de serrage préconisé
Nb. Coefficient de frottement moyen µ=0,20 / Serrage à 50% de la limite élastique.
Vis
Couple
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm

FR
www.uniteck.fr 5/22
INSTALLATION - FIXATION (SUITE)
Fixez la base de rotation sur votre balcon ou main courante (diamètre de 20 à 45mm).
Selon le diamètre de la barre, utilisez les 4 cadènes correspondantes.
M6x74x52x35
X4
pour barres de
28 à 45mm
M6x53x34x25
X4
pour barres de
20 à 28mm
D6
X8
M6
X8
N°1
X1
N°2
X2

FR
6/22 www.uniteck.fr
INSTALLATION - FIXATION (SUITE)

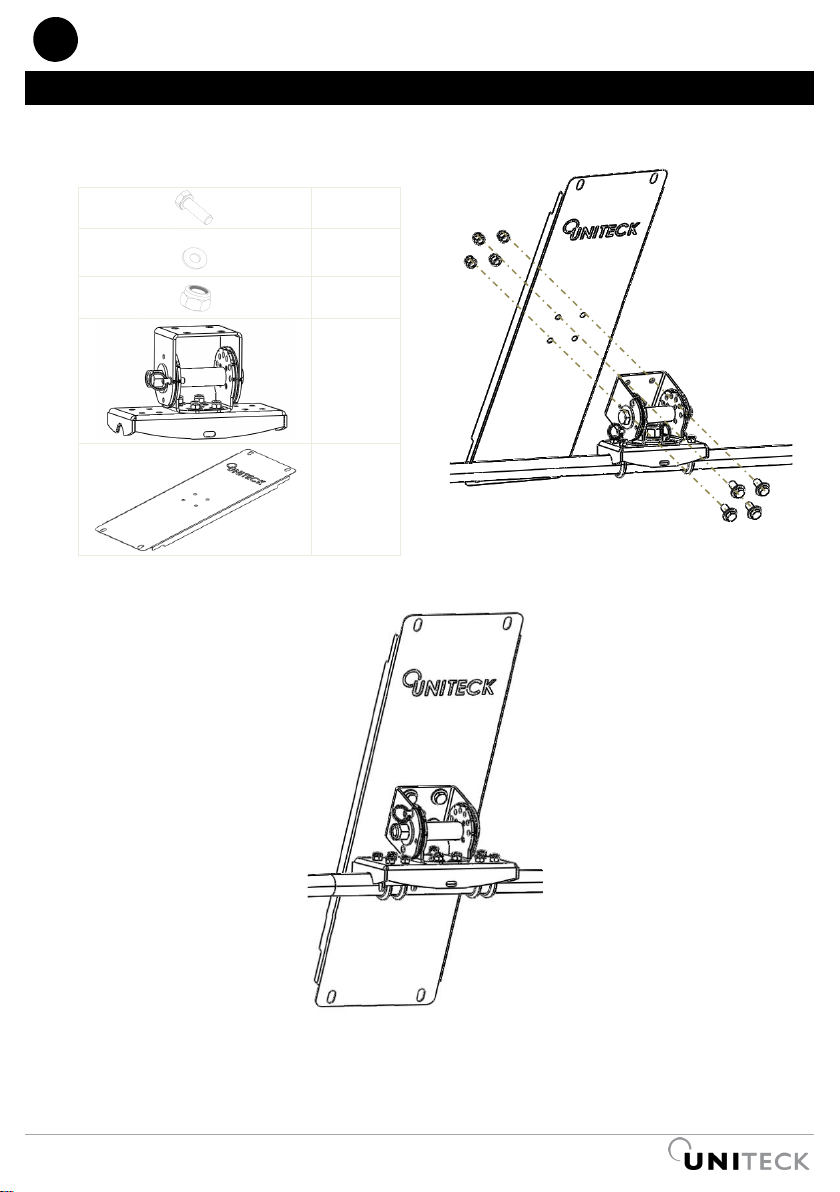

Fixez la platine N°3 sur la base de rotation N°1.
M8x16
X4
D8
X4
M8
X4
N°1
X1
N°3
X1

FR
www.uniteck.fr 7/22
INSTALLATION - FIXATION (SUITE)

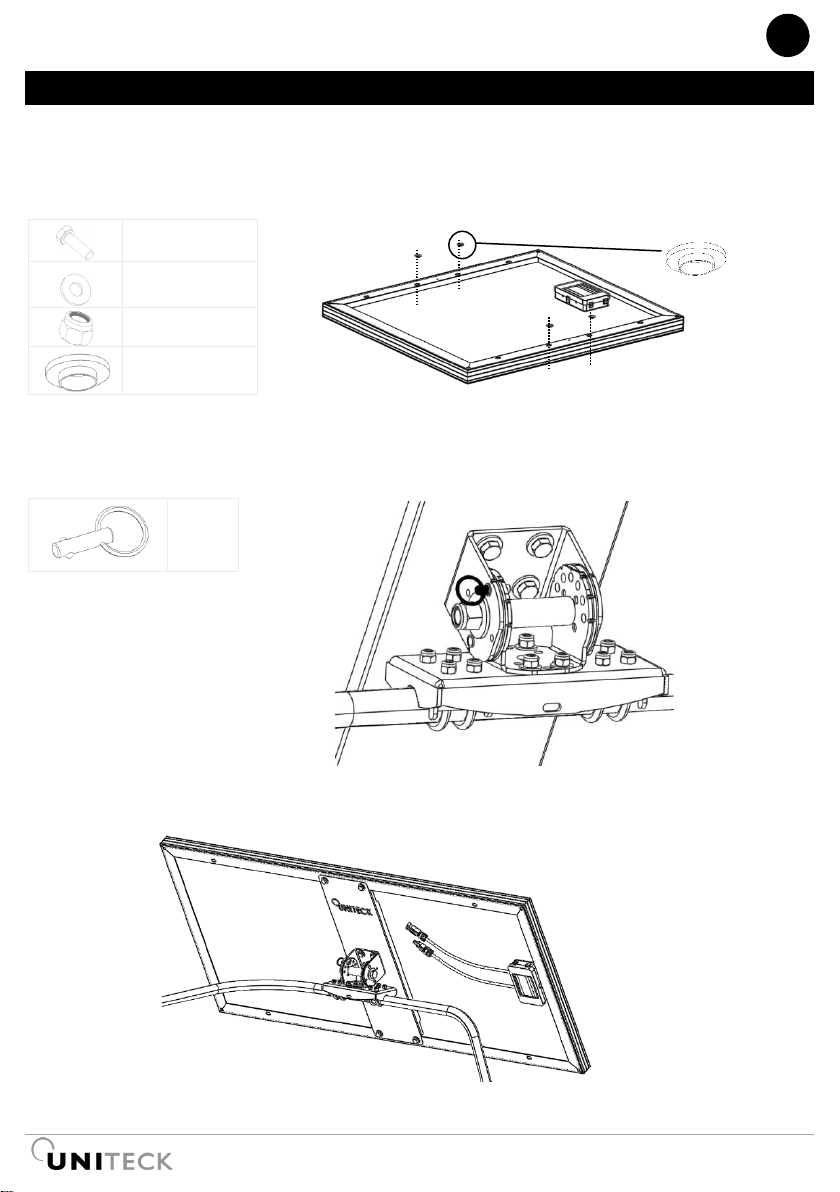

Fixez votre panneau solaire.
Afin d’éviter le phénomène de corrosion galvanique, positionnez la pièce isolante entre le cadre du panneau
solaire en aluminum anodisé et le support en Inox.
Une fois l’orientation choisie, positionnez la goupille à bille pour bloquer la rotation de l’Unifix.
Vérifiez que votre support et votre panneau sont fixés correctement.
M8x16
X4
D8
X4
M8
X4
D8
X4
X1

FR
8/22 www.uniteck.fr
GARANTIE
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces
et main d’œuvre).
La garantie ne couvre pas :
- l’usure normale des pièces
- les erreurs de montage
En cas de défauts, retournez le produit à votre distributeur, en y joignant :
- un justificatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative du défaut.
Attention : notre SAV n’accepte pas les retours en port dû.
Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
France mail: [e-mail]
Fax: [phone]

EN
www.uniteck.fr 9/22
Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions
carefully and thoroughly before using the product.
DESCRIPTION
The Unifix 100.1 WB mounting bracket is especially designed to fix your Unisun 80.12M / 100.12M /
100.24M / 110.12BC photovoltaic panel on your boat.
They can be installed on all balconies or handrails with tubes diameter from 20 to 45 mm (minimum
length of the tube : 170 mm).
Thanks to their structure and marine stainless steel screws and bolts, they are perfectly suited for use
in saline environment.
Equipped with a multi-position tilting system, Unifix brackets optimize your panel’s performance
depending on the chosen orientation.
•The adjustment of the sensors influences your electrical performance. Choose the optimum tilt
and orientation according to your environment. Avoid shaded areas or objects that may cause
shadows.
•For more energy, it is possible to use two solar systems:
-panels with the same orientation: installation in parallel (two panels + one regulator +
one wiring kit + parallel connectors)
-panels with opposite orientations: two separate installations (one panel + one
controller + wiring kit) x2
Electrical performance depending on tilt and panel
orientation
0°
30°
60°
90°
East
93%
90%
78%
55%
South east
93%
96%
88%
66%
South
93%
100%
91%
68%
South west
93%
96%
88%
66%
West
93%
90%
78%
55%

EN
10/22 www.uniteck.fr
UNIFIX 100.1 WB
PANEL COMPATIBILITY
Unfix 100.1 WB can fix 1 panel with 4 holes in the frame at the spacing as below:
500 mm
127 mm
RECOMMENDATIONS
Mount Unifix brackets only on surfaces with sufficient bearing capacity. Consider the additional load with
the panel:
Support
Panel
Unifix 100.1 WB = 3,0 kg
Unisun 80.12M /100.12M /100.24M /110.12BC
=6,3kg / 6,8kg / 7,5.kg/ 7,0 kg
Fastening: to prevent large quantities of snow from accumulating behind the sensor, install appropriate
barrier grids.
The position of the solar panel influences your electrical production. Choose the most optimal inclination
and orientation to suit your environment. Avoid shaded areas or objects that are a source of shadow (eg
tree)
Before attaching and connecting, please observe:
•the maximum distances between each element shown below.
•connecting order
SAFETY INSTRUCTIONS
•Take the appropriate measures to prevent accidents during your mounting steps.
•If the bracket and the mounting tools are exposed to sunlight for a long period, there is a risk
of getting burnt. Make sure to protect yourself accordingly.
•When finished, check and ensure that all of your brackets and panels are fixed properly.

EN
www.uniteck.fr 11/22
ASSEMBLY - FIXING
Provided elements
M8x20
X8
D8
X8
M8
X8
M6x16
X4
D6
X8
M6
X12
D8x15
X4
M6x53x34x25
X4
M6x74x52x35
X4
N°1
X1
N°2
X2
N°3
X1
X1
The items N°2 are sliding and removable pieces.
During the assembly, take all the appropriate measures to
prevent the pieces from falling overboard.
Recommended tightening torque
Nb. Average friction coefficient µ=0,20 / Tightening at 50% of the elastic limit.
Screw
Torque
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm

EN
12/22 www.uniteck.fr
ASSEMBLY - FIXING (FOLLOWING)
Fix the rotation base on the pushpit or on the handrail (tube diameter from 20 to 45 mm).
According to the tube diameter, use the 4 appropriate U-bolts.
M6x74x52x35
X4
for 28 to
45mm tube
diameter
M6x53x34x25
X4
for 20 to
28mm tube
diameter
D6
X8
M6
X8
N°1
X1
N°2
X2

EN
www.uniteck.fr 13/22
ASSEMBLY –FIXING (FOLLOWING)
Fix the item N°3 on the rotation base N°1.
M8x16
X4
D8
X4
M8
X4
N°1
X1
N°3
X1

EN
14/22 www.uniteck.fr
ASSEMBLY –FIXING (FOLLOWING)

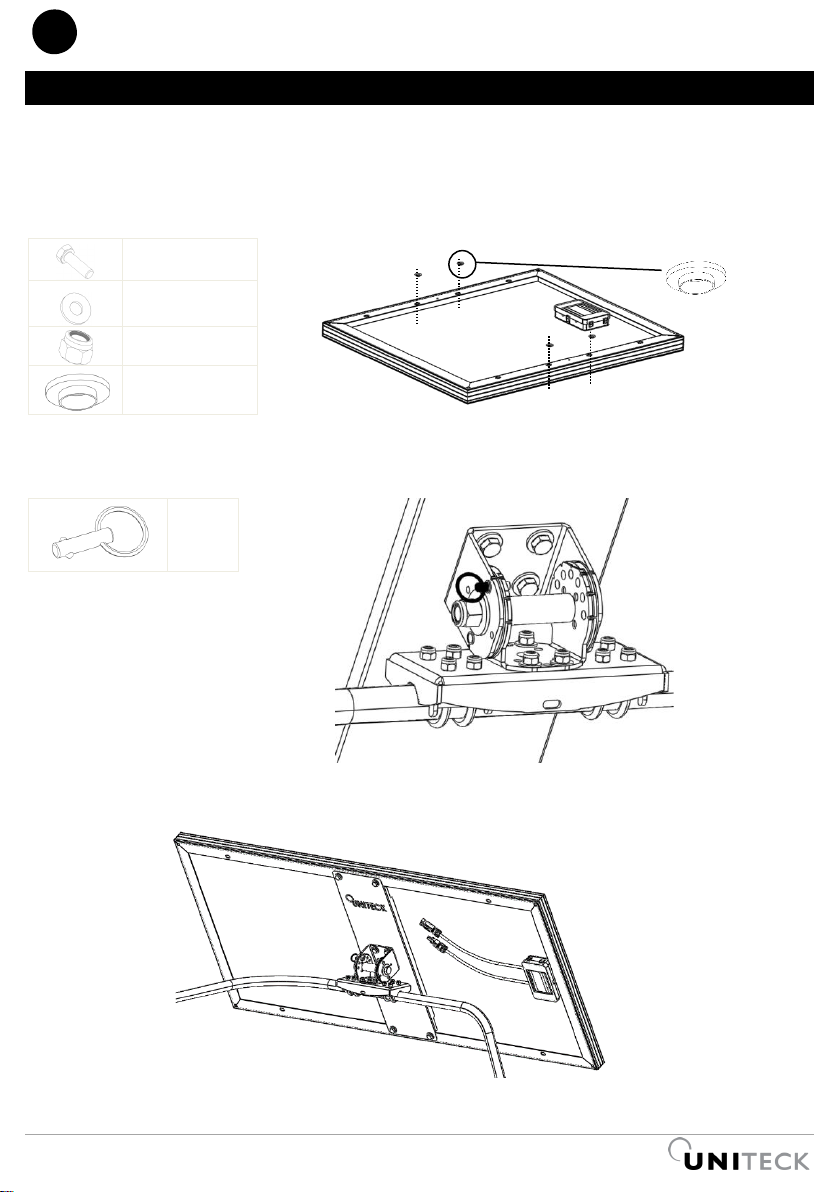

Fix your solar panel.
In order to avoid any phenomenon of galvanic corrosion, position the isolating pieces between the anodized
aluminium frame of the solar panel and the stainless steel bracket.
Once you have chosen the inclination, put the locking pin to block the rotation of the Unifix.
When finished, check that your mounting bracket and your solar panel are fixed properly.
M8x16
X4
D8
X4
M8
X4
D8
X4
X1

EN
www.uniteck.fr 15/22
WARRANTY
The warranty covers any defect, manufacturing flaws for 1 year from the date of its purchase
(Pieces and workforce).
Warranty does not cover:
- normal wear of parts
- falty mounting of bracket
In case of failure, return the product to your distributor by attaching:
- the dated proof of purchase (receipt, bill…)
- explanatory note of the failure
Caution: Our after-sales service does not accept carriage forward/ collected returns.
After the warranty, our after-sales service ensures repairs after acceptance of a quotation.
After-sales service contact :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
E-mail : [e-mail]
Fax : [phone]

ES
16/22 www.uniteck.fr
Estimado cliente, gracias por comprar nuestro producto Uniteck. Por favor lea con cuidado todas las
instrucciones antes de usar el producto
DESCRIPCIÓN
Los soportes Unifix 100.1 WB están concebidos especialmente para fijar sus paneles fotovoltaicos
Unisun 80.12M / 100.12M / 100.24M / 110.12BC
Se instalan sobre todos los balcones o pasamanos en tubos de diámetro entre 20 y 45 mm
(longitud mínima del tubo: 170mm).
Gracias a sus estructuras y a sus tornillerías en acero inoxidable marino, están perfectamente
adaptados para un uso en sitios salinos.
Orientable y reclinable, el soporte Unifix permite aumentar su producción de energía de un 20%
hasta un 50% en comparación con una instalación fija estándar
•Evite las zonas de sombra o que algunos objetos sean fuente de sombra
•Para más energía, es posible usar 2 instalaciones solares :
-paneles con la misma orientación : instalación en paralelo (dos paneles + un regulador +
un kit de cableado + conectores derivación)
-paneles con orientaciones opuestas : dos instalaciones separadas (un panel + un
regulador + un kit de cableado) x2
Rendimiento eléctrico según la inclinación y de la
orientación del panel
0°
30°
60°
90°
Este
93%
90%
78%
55%
Sureste
93%
96%
88%
66%
Sur
93%
100%
91%
68%
Suroeste
93%
96%
88%
66%
Oeste
93%
90%
78%
55%

ES
www.uniteck.fr 17/22
UNIFIX 100.1 WB
PANELES COMPATIBLES
Unfix 100.1 WB acepta 1 panel con 4 agujeros de marco en las siguientes distancias
500 mm
127 mm
RECOMENDACIONES
Monte los soportes Unifix sólo en superficies con capacidad de carga suficiente. Tome en cuenta el
peso adicional con el panel:
Soporte
Panel
Unifix 100.1 WB = 3,0 kg
Unisun 80.12M /100.12M /100.24M /110.12BC
=6,3kg / 6,8kg / 7,5.kg/ 7,0 kg
Montaje: Para evitar que se acumule una gran cantidad de nieve detrás del sensor, instale rejillas de
detención adecuadas.
La disposición de los sensores influye en su rendimiento eléctrico. Elija la inclinación y orientación más
óptimas según su entorno. Evite las áreas sombreadas o los objetos que dan sombra (por ejemplo, los
árboles).
Antes de montar y conectar, tenga en cuenta lo siguiente:
-Las distancias máximas indicadas a continuación entre cada elemento.
-El orden de conexión
CONSIGNAS DE SEGURIDAD
•Tome las medidas apropiadas para prevenir los accidentes durante sus trabajos de montaje.
•Si el soporte y equipamiento de montaje están expuestos a los rayos del sol durante una larga
duración, hay un riesgo de quemadura. Protéjase.
•Al finalizar los trabajos, verifique que sus soportes y paneles están bien fijados.

ES
18/22 www.uniteck.fr
FIJACIÓN
Lista de piezas
M8x20
X8
D8
X8
M8
X8
M6x16
X4
D6
X8
M6
X12
D8x15
X4
M6x53x34x25
X4
M6x74x52x35
X4
N°1
X1
N°2
X2
N°3
X1
X1
Las piezas N°2 son desmontables y resbaladizas.
Durante la instalación, tome sus precauciones para evitar
caídas al mar.
Par de apriete preconizado
Nb. Coeficiente de fricción medio µ=0,20 / Presión al 50% de la limita elástica
Tornillo
Par
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm

ES
www.uniteck.fr 19/22
FIJACIÓN (CONTINUACIÓN)
Fije la base de rotación N°1 sobre su balcón o su pasamano (tubo con diámetro entre 20 y 45mm).
Según el diámetro de la barra, utilice las 4 cadenas de fjación correspondientes.
M6x74x52x35
X4
para barras de
28 a 45mm
M6x53x34x25
X4
para barras de
20 a 28mm
D6
X8
M6
X8
N°1
X1
N°2
X2

ES
20/22 www.uniteck.fr
FIJACIÓN (CONTINUACIÓN)
Fije la pieza N°3 sobre la base de rotación N°1.
M8x16
X4
D8
X4
M8
X4
N°1
X1
N°3
X1
