Uniteck UNIFIX 100WP User manual

www.uniteck.fr
05/05/2020
CO00083
UNIFIX
100WP / 150WP /
200WP / 300WP
Support portique
Arch mounting bracket
Soporte para fijación
sobre el arco
FR
EN
ES
FR
EN
ES

2/19 www.uniteck.fr

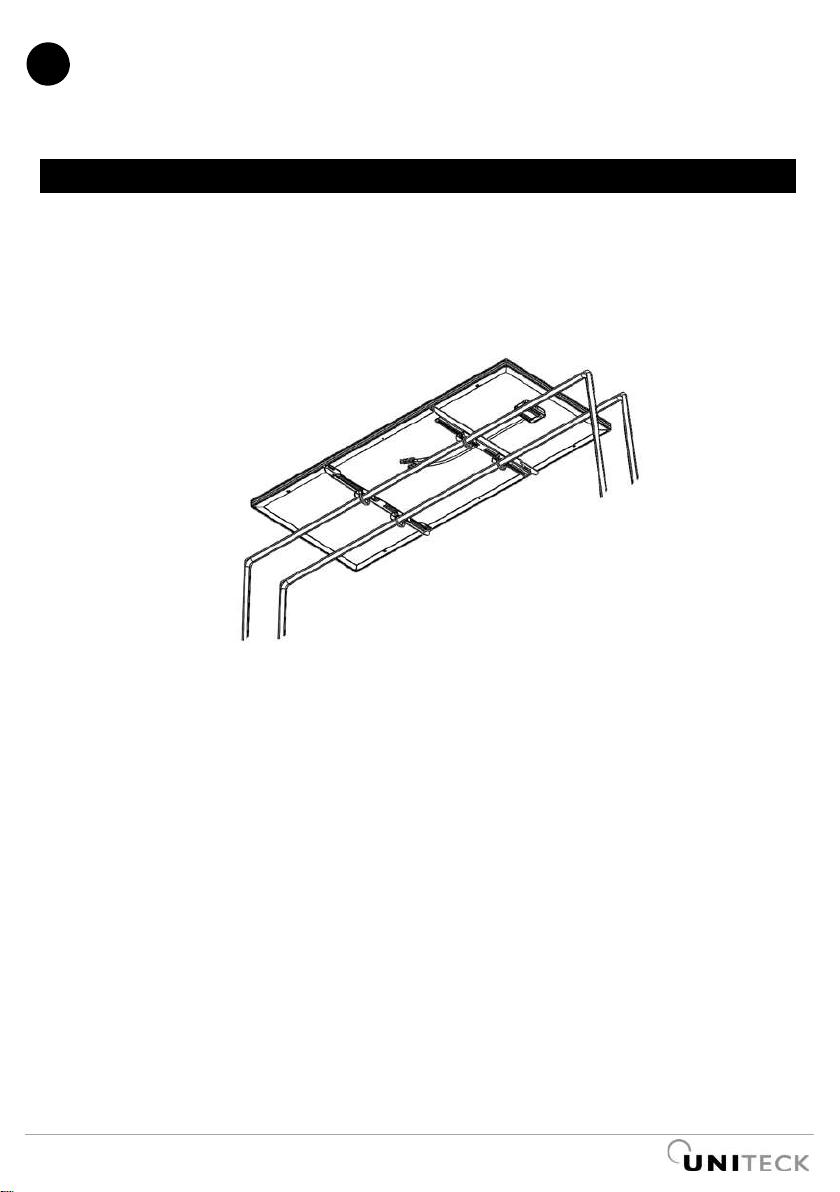

FR
Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec
attention toutes les instructions avant d'utiliser le produit.
DESCRIPTION
Les supports UNIFIX 100WP, 150WP, 200WP et 300WP ont été spécialement conçu pour fixer sur
le portique de votre bateau les panneaux suivants :
-UNIFIX 100WP: 50.12M / 55.12BC / 50.24M / 80.12M / 100.12M / 100.24M / 110.12BC
-UNIFIX 150WP: 150.12M / 150.12BC/150.24M
-UNIFIX 200WP: 200.24M
-UNIFIX 300WP: 300.12M
Ils s’installent sur tous les portiques de diamètre 28 à 40 mm et dont la distance entre les barres est
comprise :
-entre 150 et 450mm pour les modèles 100WP/150WP/200WP
-entre 150 et 600 mm pour le modèle 300WP
Grâce à sa structure et sa visserie en inox marine, il est parfaitement adapté pour un usage en
milieu salin.

FR
3/19 www.uniteck.fr
CONSIGNES DE SÉCURITÉ
•Prenez les mesures appropriées pour prévenir les accidents pendant vos travaux de montage.
•Si le support et le matériel de montage sont exposés aux rayons du soleil pendant une longue
période, il y a un risque de brûlure. Protégez-vous.
•A la fin des travaux, vérifiez que vos supports et panneaux soient bien fixés.
RECOMMANDATIONS
•Montez les supports UNIFIX uniquement sur des surfaces présentant une portance suffisante.
Tenez compte de la charge supplémentaire avec panneau :
Support
Panneau
UNIFIX 100WP = 3 kg UNISUN 50.12M /55.12BC/50.24M/ 80.12M
/ 100.12M /100.24M /110.12BC
=4,1kg /3,8kg/4,1kg/6,3.kg/
7,5kg /7,5kg /7kg
UNIFIX 150WP = 3,1kg
UNISUN : 150.12M /150.12BC/150.24M
= 9,8kg /9,3kg/10,8kg
UNIFIX 200WP = 3,5kg
UNISUN 200.24M
= 13,6kg
UNIFIX 300WP= 3,8kg
UNISUN 300.24M
= 15,5kg
•Evitez les zones d'ombre ou que certains objets ne soient pas source d'ombre.
•Pour réaliser la connexion panneau/régulateur/batterie, nous vous recommandons d'utiliser le kit
prêt à l'emploi UNICONNECT 1.6 qui optimise vos performances électriques et simplifie le montage
(kit de connexion 1 panneau).
•Pour plus d’énergie, il est possible d’utiliser deux installations solaires :
-panneaux avec même orientation : installation en parallèle (deux panneaux + un
régulateur + un kit de câblage + connecteurs dérivation)
-panneaux avec orientations opposées : deux installations séparées (un panneau + un
régulateur + un kit de câblage) x2

4/19 www.uniteck.fr
FR
LISTES DES PIECES
M8x20
X4
D8
X4
D6
X8
M8
X4
M6
X8
M6x74x52x35
X4
M6x53x34x25
X4
N°1
X2
N°2
X4
Couple de serrage préconisé
Vis
Couple
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
Nb. Coefficient de frottement moyen µ=0,20 / Serrage à 50% de la limite élastique

FR
5/19 www.uniteck.fr
MONTAGE
• Positionnez les 2 supports sur les panneaux solaires.
• Positionnez les panneaux solaires sur votre portique ainsi que les 4 étriers.
M8x20
X4
D8
X4
M8
X4
N°2
x 4

6/19 www.uniteck.fr
FR

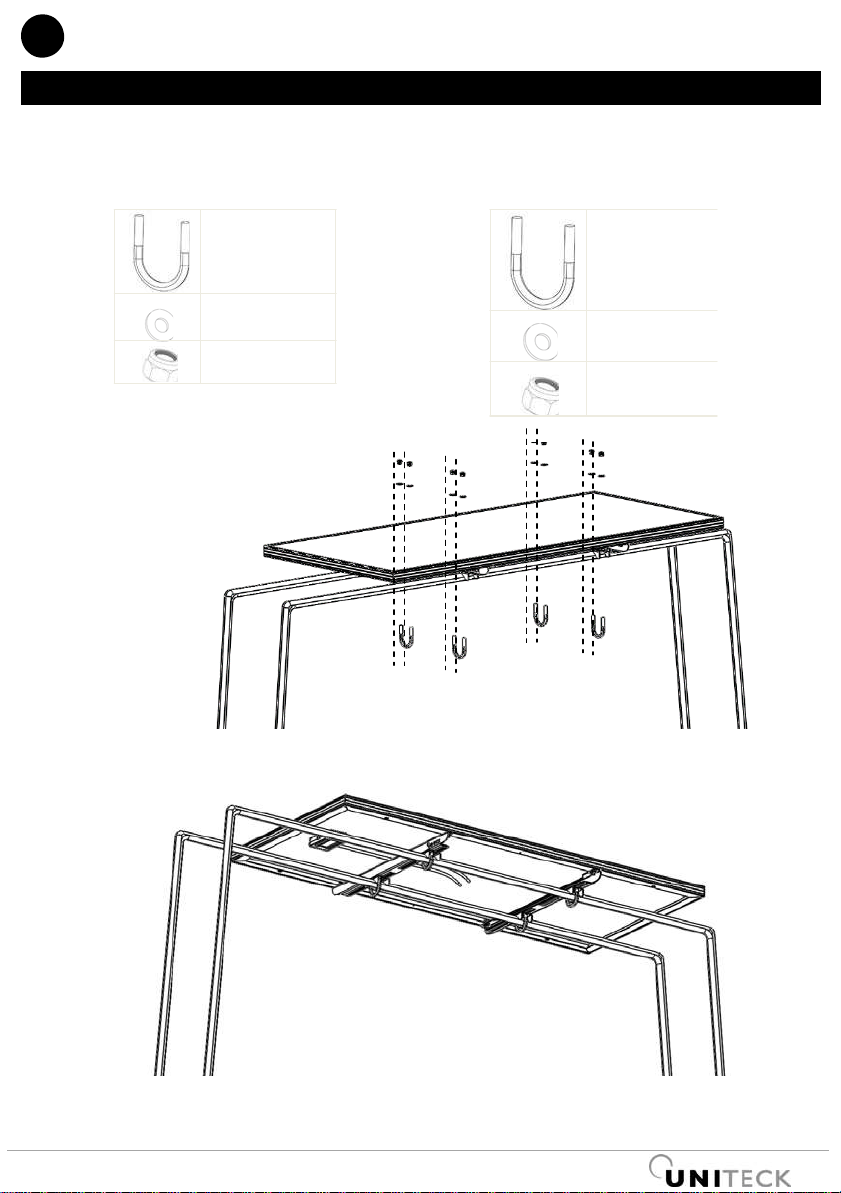

MONTAGE (SUITE)
• Fixez l’ensemble grâce aux cadènes fournies.
M6x53x34x25
X4
D6
X8
M6
X8
M6x74x52x35
X4
D6
X8
M6
X8
Tubes du portique entre 25 et 30 mm
Tubes du portique entre 30 et 40 mm

FR
7/19 www.uniteck.fr
GARANTIE
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces et
main d’œuvre).
La garantie ne couvre pas :
- l’usure normale des pièces
- les erreurs de montage
En cas de défauts, retournez le produit à votre distributeur, en y joignant :
- un justificatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative du défaut.
Attention : notre SAV n’accepte pas les retours en port dû.
Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
France mail: [e-mail]
Fax: [phone]

8/19 www.uniteck.fr
EN
Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions
carefully and thoroughly before using the product.
DESCRIPTION
The UNIFIX 100 WP, 150 WP, 200 WP and 300WP mounting bracket is especially designed to fix on the arch
of your boat/yach the following panels t:
-UNIFIX 100WP: 50.12M / 55.12BC / 50.24M / 80.12M / 100.12M / 100.24M / 110.12BC
-UNIFIX 150WP: 150.12M / 150.12BC/150.24M
-UNIFIX 200WP: 200.24M
-UNIFIX 300WP: 300.12M
It can be fixed on all arches with tubes diameter from 28 to 40 mm and whose distance between the tubes is :
-from 150 to 450 mm for UNIFIX 100WP/150WP/200WP
-from 150 to 600 mm for UNIFIX 300WP
With their galvanized steel structure and corrosion-resistant stainless-steel screws, they are perfectly suited
for marine usage.

EN
9/19 www.uniteck.fr
SAFETY INSTRUCTIONS
•Take the appropriate measures to prevent accidents during your mounting steps.
•If the bracket and the mounting tools are exposed to sunlight for a long period, there is a risk of
getting burnt. Make sure to protect yourself accordingly.
•When finished, check and ensure that all of your brackets and panels are fixed properly.
RECOMMENDATIONS
•Mount Unifix brackets only on surfaces with sufficient bearing capacity. Consider the additional load
with the panel:
Brackets Panels
UNIFIX 100WP = 3 kg
UNISUN 50.12M /55.12BC/50.24M/ 80.12M
/ 100.12M /100.24M /110.12BC
=4,1kg /3,8kg/4,1kg/6,3.kg/
7,5kg /7,5kg /7kg
UNIFIX 150WP = 3,1kg
UNISUN : 150.12M /150.12BC/150.24M
= 9,8kg /9,3kg/10,8kg
UNIFIX 200WP = 3,5kg
UNISUN 200.24M
= 13,6kg
UNIFIX 300WP= 3,8kg
UNISUN 300.24M
= 15,5kg
•Avoid shaded areas or objects that may cast a shadow on the panels
•To connect the panel / regulator / battery, we recommend that you use the UNICONNECT 1.6 ready-
to-use kits that optimizes your electrical performance and simplifies installation (kit for connecting 1
panel)
•For more energy production it is possible to use one of the following two installation methods:
-Panels with the same orientation : parallel installation (2 panels + a charge controller
+ a connection kit + parallel connectors)
-Panels with opposite orientation: 2 separate installations (one panel + charge
controller + a connection kit) x2.

10/19 www.uniteck.fr
EN
PROVIDED ELEMENTS
-
M8x20
X4
D8
X4
D6
X8
M8
X4
M6
X8
M6x74x52x35
X4
M6x53x34x25
X4
N°1
X2
N°2
X4
Recommended tightening torque
Screw
Torque
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
Nb. Average friction coefficient µ=0,20 / Tightening at 50% of the elastic limit.

EN
11/19 www.uniteck.fr

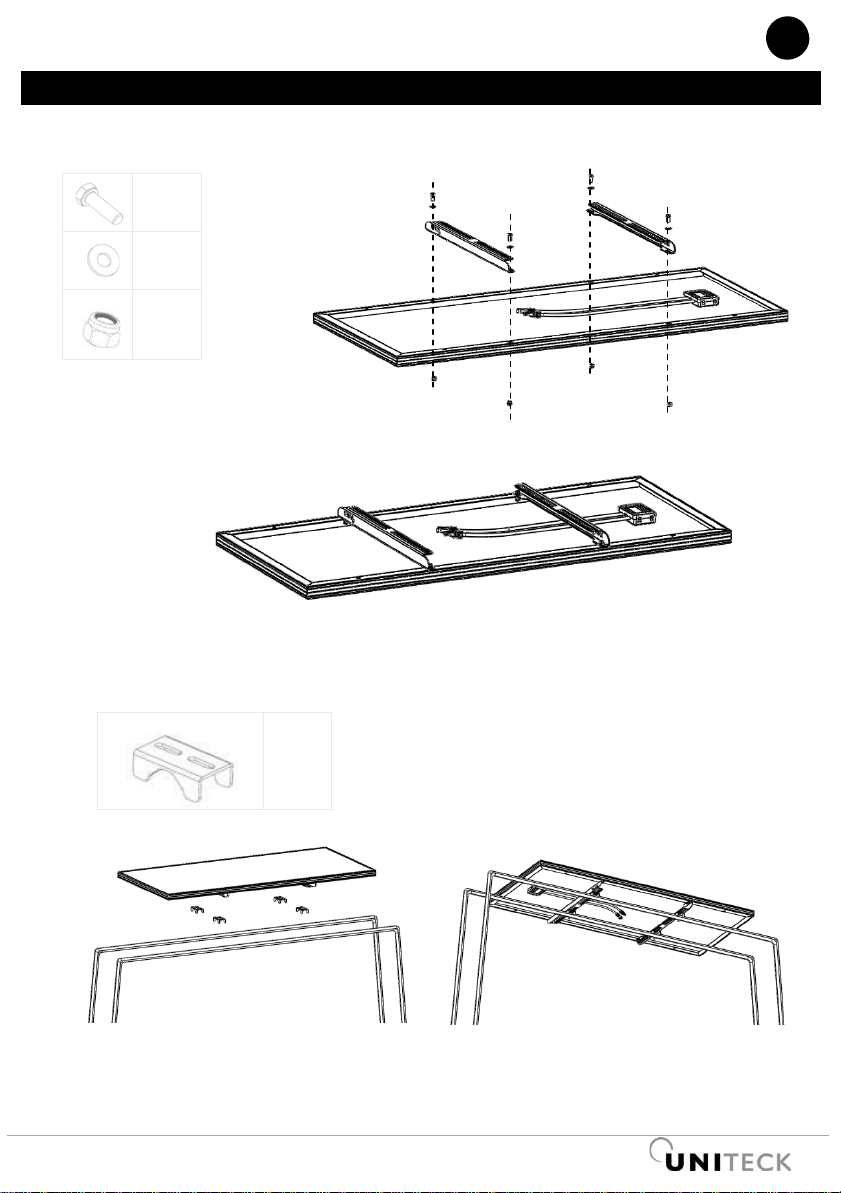

ASSEMBLY
•
Position the 2 mounting brackets on the solar panels.
• Position the solar panels on your arch with the 4 parts N°2 as follow.
M8x20
X4
D8
X4
M8
X4
N°2
x 4

12/19 www.uniteck.fr
EN

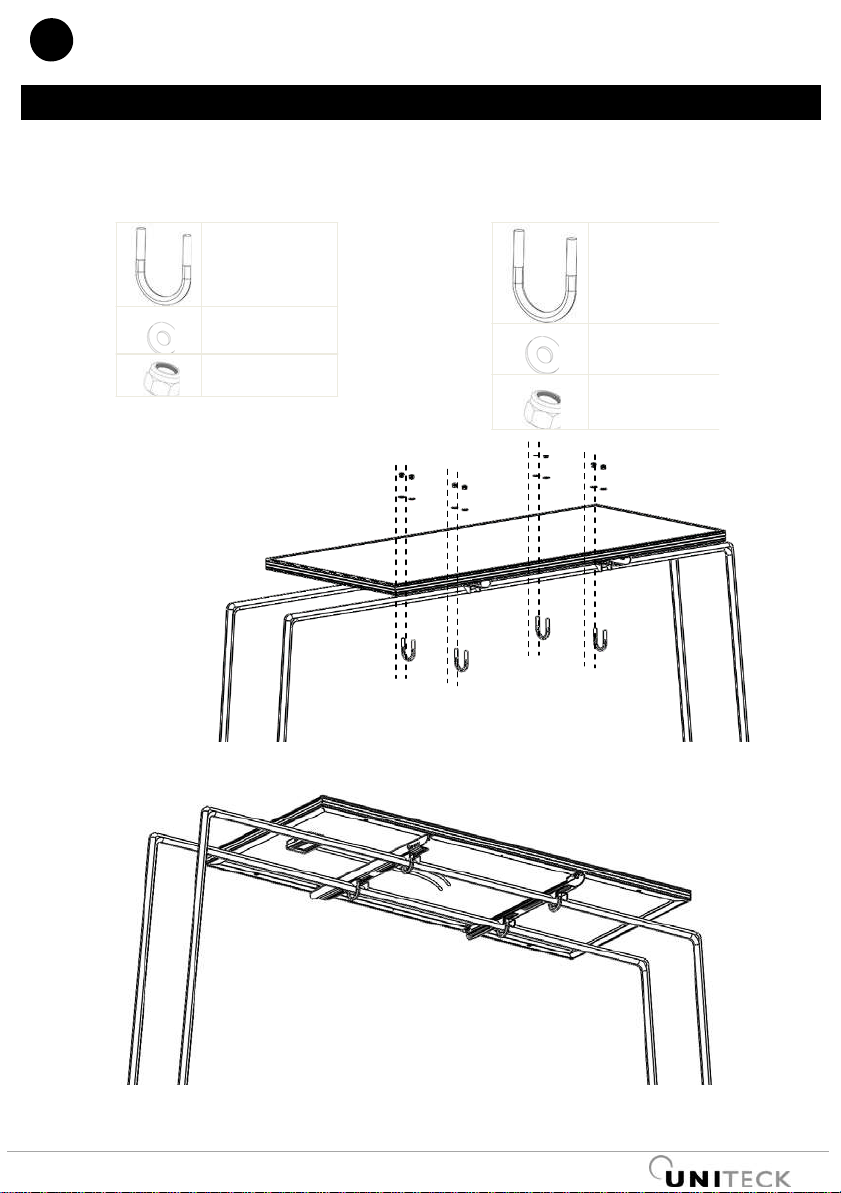

ASSEMBLY
• Fix parts with adapted U-Bolts.
M6x53x34x25
X4
D6
X8
M6
X8
M6x74x52x35
X4
D6
X8
M6
X8
Tubes between 25 and 30 mm
Tubes between 30 and 40 mm

EN
13/19 www.uniteck.fr
WARRANTY
The warranty covers any defect, manufacturing flaws for 1 year from the date of its purchase
(Pieces and workforce).
Warranty does not cover:
- normal wear of parts
- falty mounting of bracket
In case of failure, return the product to your distributor by attaching:
- the dated proof of purchase (receipt, bill…)
- explanatory note of the failure
Caution: Our after-sales service does not accept carriage forward/ collected returns.
After the warranty, our after-sales service ensures repairs after acceptance of a quotation.
After-sales service contact :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
E-mail : [email protected]
Fax : [phone]

.
14/19 www.uniteck.fr
ES
Estimado cliente, gracias por comprar nuestro producto Uniteck. Por favor lea con cuidado todas las
instrucciones antes de usar el producto.
DESCRIPCION
Los soportes UNIFIX 100WP, 150WP, 200WP y 300WP están concebidos especialmente para fijar sobre el
arco de su barco los paneles fotovoltaicos siguientes:
-UNIFIX 100WP: 50.12M / 55.12BC / 50.24M / 80.12M / 100.12M / 100.24M / 110.12BC
-UNIFIX 150WP: 150.12M / 150.12BC/150.24M
-UNIFIX 200WP: 200.24M
-UNIFIX 300WP: 300.12M
Se instalan sobre todos los pórticos de diámetro entre 28 y 40 mm y con una distancia entre los bares de
entre:
-150 y 450 mm para los modelos 100WP/150WP/200WP
-150 y 600 mm para el modelo 300WP
Gracias a sus estructuras y a sus tornillerías en Inox marino, están perfectamente adaptados para un uso en
sitios salinos.

ES
15/19 www.uniteck.fr
CONSIGNAS DE SEGURIDAD
•Tome las medidas apropiadas para prevenir los accidentes durante sus trabajos de montaje.
•Si el soporte y equipamiento de montaje están expuestos a los rayos del sol durante una larga
duración, hay un riesgo de quemadura. Protéjase.
•En fin, de los trabajos, verifique que sus soportes y paneles están bien fijados.
RECOMENDACIONES
•Monte los soportes UNIFIX sólo en superficies que son capaz de aceptar el peso suficiente. Tenga en
cuenta el peso adicional con el panel
Soporte
Panel
UNIFIX 100WP = 3 kg
UNISUN 50.12M /55.12BC/50.24M/ 80.12M
/ 100.12M /100.24M /110.12BC
=4,1kg /3,8kg/4,1kg/6,3.kg/
7,5kg /7,5kg /7kg
UNIFIX 150WP = 3,1kg
UNISUN : 150.12M /150.12BC/150.24M
= 9,8kg /9,3kg/10,8kg
UNIFIX 200WP = 3,5kg
UNISUN 200.24M
= 13,6kg
UNIFIX 300WP= 3,8kg
UNISUN 300.24M
= 15,5kg
•Evite las zonas de sombra o que algunos objetos estén origen de sombra
•Para realizar la conexión panel/regulador/batería, le recomendamos usar los kits listos para el uso
UNICONNECT que optimizan sus rendimientos eléctricos y simplifican el montaje.
•Para más energía, es posible usar 2 instalaciones solares:
-paneles con la misma orientación : instalación en paralelo (dos paneles + un regulador + un kit
de cableado + conectores derivación)
-paneles con orientaciones opuestas : dos instalaciones separadas (un panel + un regulador
+ un kit de cableado) x2

.
16/19 www.uniteck.fr
ES
LISTA DE LAS PIEZAS
M8x20
X4
D8
X4
D6
X8
M8
X4
M6
X8
M6x74x52x35
X4
M6x53x34x25
X4
N°1
X2
N°2
X4
Par de apriete preconizado
Tornillo
Par
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
Nb. Coeficiente de fricción medio µ=0,20 / Presión al 50% de la limita elástica

ES
17/19 www.uniteck.fr
MONTAJE
•Fije los 2 soportes sobre los paneles solares
•Fije los paneles solares sobre sus pórticos con las 4 abrazaderas
M8x20
X4
D8
X4
M8
X4
N°2
x 4

.
18/19 www.uniteck.fr
ES
MONTAJE (SIGUIENTE)
•Fije todo con los platos suministrados.
M6x53x34x25
X4
D6
X8
M6
X8
M6x74x52x35
X4
D6
X8
M6
X8
Tubos entre 25 y 30 mm
Tubos entre 30 y 40 mm

ES
19/19 www.uniteck.fr
GARANTÍA
La garantía cubra todo defecto o todo vicio de fabricación durante 1 año, a partir de la fecha de compra
(piezas y mano de obra)
La garantía no cubre :
-el desgaste normal de las piezas
En caso de avería, devuelva el aparato a su distribuidor, con :
- un justificado de compra con fecha (tiquete de caja central, factura, …)
- una nota explicativa de la avería
Cuidado : nuestro Servicio Postventa no acepta devoluciones a portes debidos.
Después la garantía, nuestro Servicio Postventa asegura las reparaciones después aceptación de un
presupuesto.
Contacto SAV :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
France mail: [e-mail]
Fax: [phone]
