Uniteck UNIFIX 150 B User manual

20/07/2018
www.uniteck.fr CO00258
NICHARGE
Le support basique
The basic mounting bracket
El soporte basico
UNIFIX 150 B
FR
EN
ES

FR
2/16 www.uniteck.fr
Cher client, nous vous remercions pour votre achat de l'un de nos produits uniteck. Veuillez lire avec attention
toutes les instructions avant d'utiliser le produit.

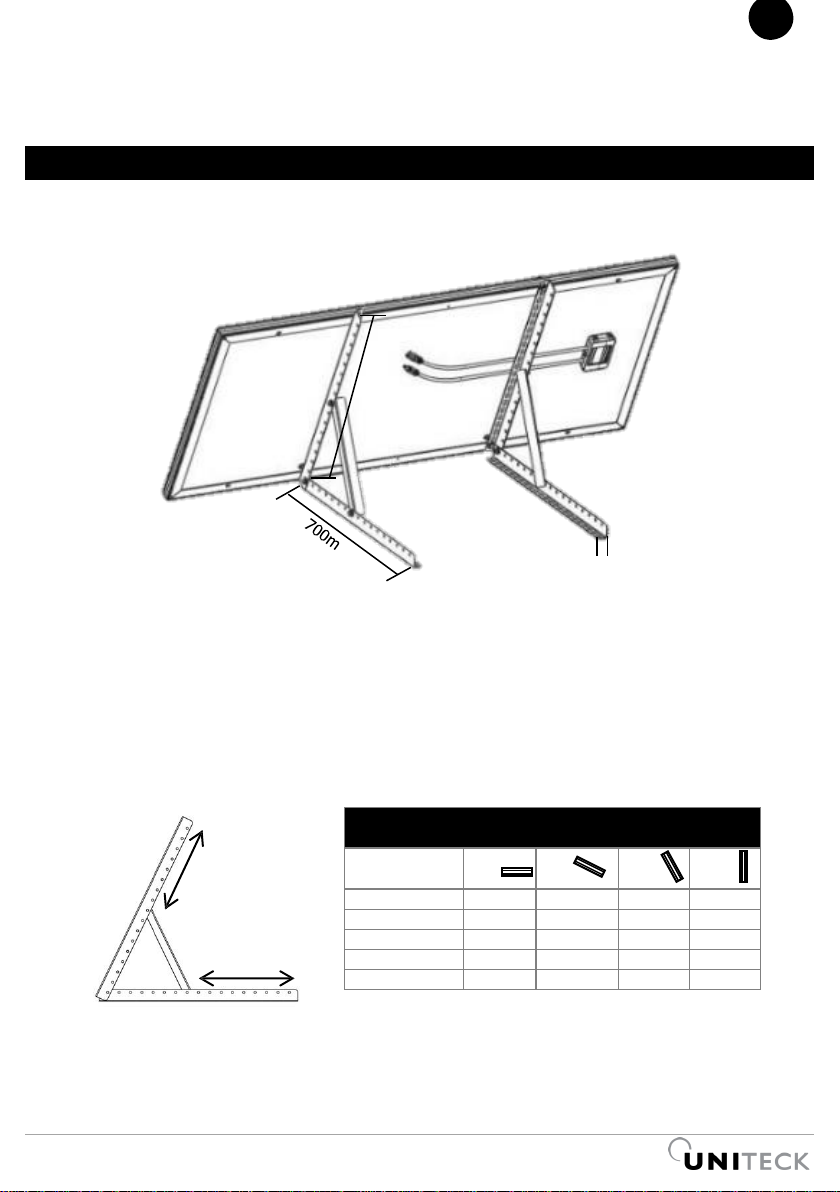

DESCRIPTION
Les supports Unifix ont été conçus spécialement pour fixer vos panneaux photovoltaïques Unisun ou
équivalents (cf partie panneaux compatibles):
•Unifix 150 B pour vos panneaux Unisun 150.12M / 150.12BC ou panneaux jusqu’à 700 mm de
largeur
UNIFIX 150 B
Simple à installer, il se fixe sur une surface plane rigide à l'horizontale ou à la verticale (ex: mur, sol béton,
ossature bois).
Grâce à leur structure en acier galvanisé et leur visserie en inox résistant à la corrosion, ils sont parfaitement
adaptés pour un usage en extérieur.
Dotés du système d'inclinaison multi-position, les supports Unifix vous permettent d'optimiser vos
performances en fonction de l'orientation choisie.
Pour réaliser la connexion panneau/régulateur/batterie, nous vous recommandons d'utiliser le kit prêt à
l'emploi Uniconnect 1.6 qui optimise vos performances électriques et simplifie le montage (kit de connexion
1 panneau).
Performance électrique en fonction de l'inclinaison
et de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
30mm
700mm

FR
www.uniteck.fr 3/16
UNIFIX 150B
PANNEAUX COMPATIBLES
Grâce à son design adaptatif, Unifix permet la fixation de différents panneaux du marché.
Unifix 150B accepte 1 panneau, avec les entraxes et dimensions panneaux comme indiquées ci-dessous.
RECOMMANDATIONS
Montez les supports Unifix uniquement sur des surfaces présentant une portance suffisante. Tenez
compte de la charge supplémentaire avec panneau :
Support
Panneau
Unifix 150 B = 2,5 kg
Unisun 150.12M / 150.12BC
=9,8kg / 9,3kg
Fixation : pour éviter que de grandes quantités de neige ne s'accumulent derrière le capteur, installez
en amont des grilles d'arrêt appropriées.
La disposition des capteurs influence vos performances électriques. Choisissez l'inclinaison et l'orientation
la plus optimale en fonction de votre environnement. Evitez les zones d'ombre ou que certains objets ne
soient source d'ombre (ex. arbre)
CONSIGNES DE SÉCURITÉ
•Prenez les mesures appropriées pour prévenir les accidents pendant vos travaux de montage.
•Si le support et le matériel de montage sont exposés aux rayons du soleil pendant une longue
période, il y a un risque de brûlure. Protégez-vous.
•A la fin des travaux, vérifiez que vos supports et panneaux soient bien fixés
Nbre de
panneaux
Entraxes pour la fixation
de chaque panneau
(en mm)
Dimension panneau
maxi
Poids Total
maxi
panneaux
(en Kg)
x1
L (e)
H (e)
L (p)
H (p)
Unifix 150B
●
Pas de maxi
100 > 670
pas de maxi
700
20
H (e)
H (p)
L (e)
L (p)
Entraxe et dimensions panneau

FR
4/16 www.uniteck.fr
Vis
Couple
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 150 B
Couple de serrage préconisé
Nb. Coefficient de frottement moyen µ=0,20 / Serrage à 50% de la limite élastique

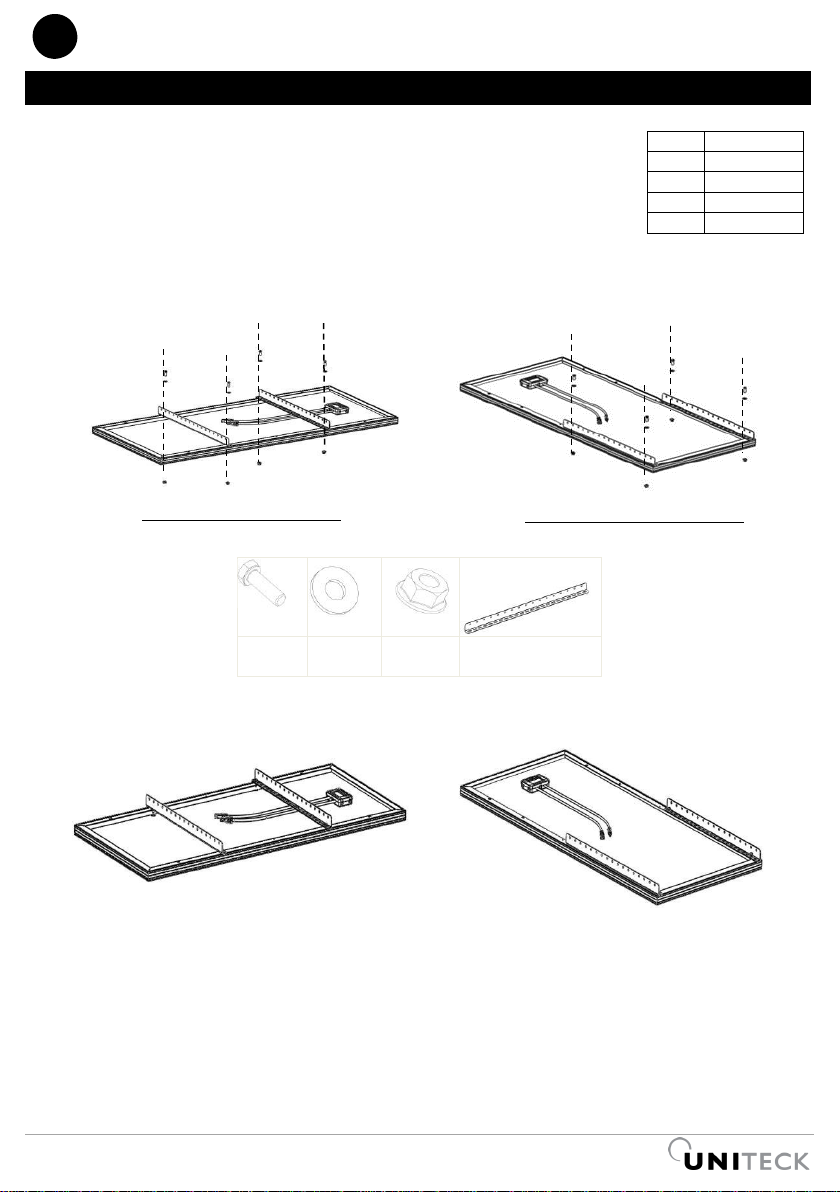

•Fixez les 2 pièces n°38 sur le cadre de votre panneau solaire Unisun en fonction de la largeur
de votre panneau (cf schéma ci-dessous). Pré-serrez les écrous. Le serrage définitif sera réalisé à
la fin de l'assemblage.
M8
X4
D8
X4
M8
X4
N°38
X1
Largeur panneau < 700 mm
Largeur de 700 mm à 1000mm

FR
www.uniteck.fr 5/16
UNIFIX 150 B

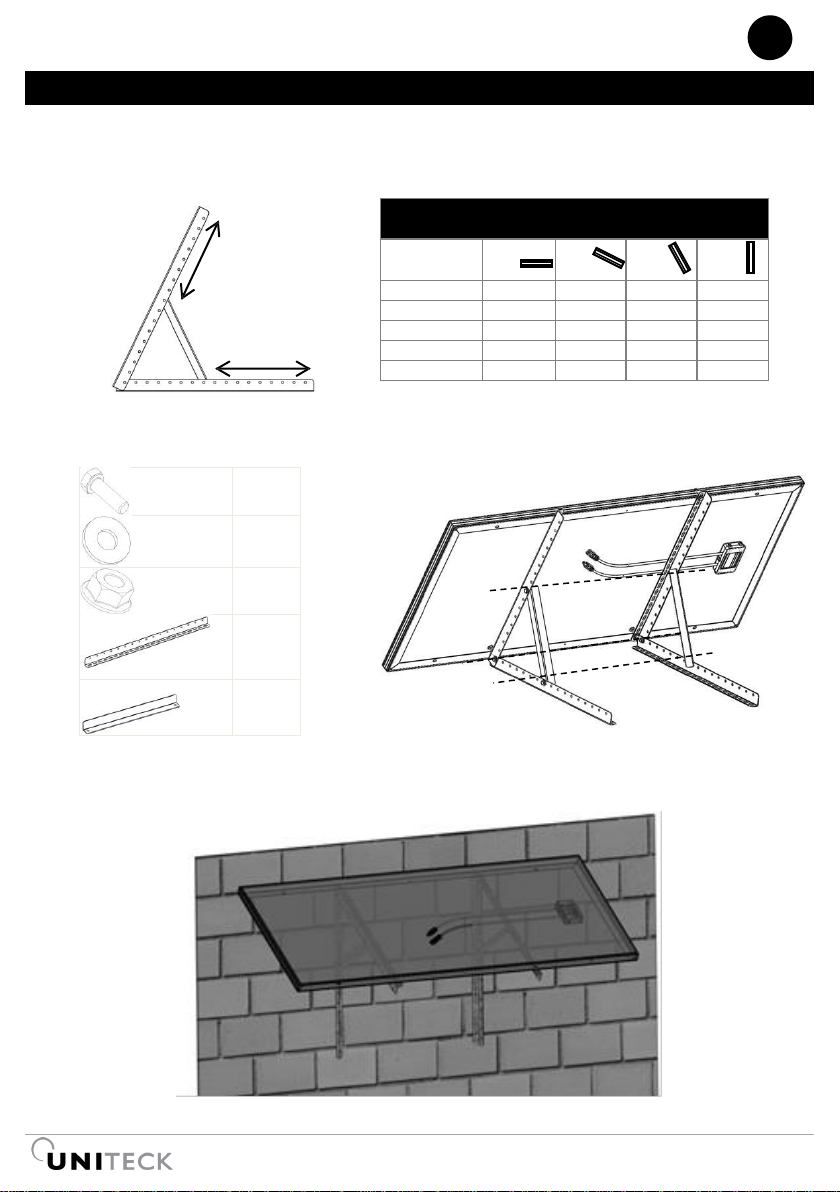

•Unifix dispose d'un système d'inclinaison multi-positions. Définissez l'inclinaison souhaitée en
fonction de l'orientation choisie.
•Fixez les 2 pièces N°38 et N°37 en fonction de l’inclinaison choisie.
M8x20
X6
D8
X6
M8
X6
N°38
X2
N°37
X2
•Fixez l’ensemble sur votre surface plane (sol dur ou mur rigide) avec 10 vis adaptées à votre
surface (vis et chevilles non fournies).
Performance électrique en fonction de l'inclinaison
et de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%

FR
6/16 www.uniteck.fr
GARANTIE
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces
et main d’œuvre).
La garantie ne couvre pas :
- l’usure normale des pièces
- les erreurs de montage
En cas de défauts, retournez le produit à votre distributeur, en y joignant :
- un justificatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative du défaut.
Attention : notre SAV n’accepte pas les retours en port dû.
Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
France mail: [e-mail]
Fax: [phone]

EN
www.uniteck.fr 7/16
Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions
carefully and thoroughly before using the product.
DESCRIPTION
Unifix brackets have been specially designed to fix your Unisun photovoltaic panels or equivalent (see
compatible panels part):
•Unifix 150 B for your Unisun 150.12M / 150.12BC panels or panels with a width of up to 700 mm.

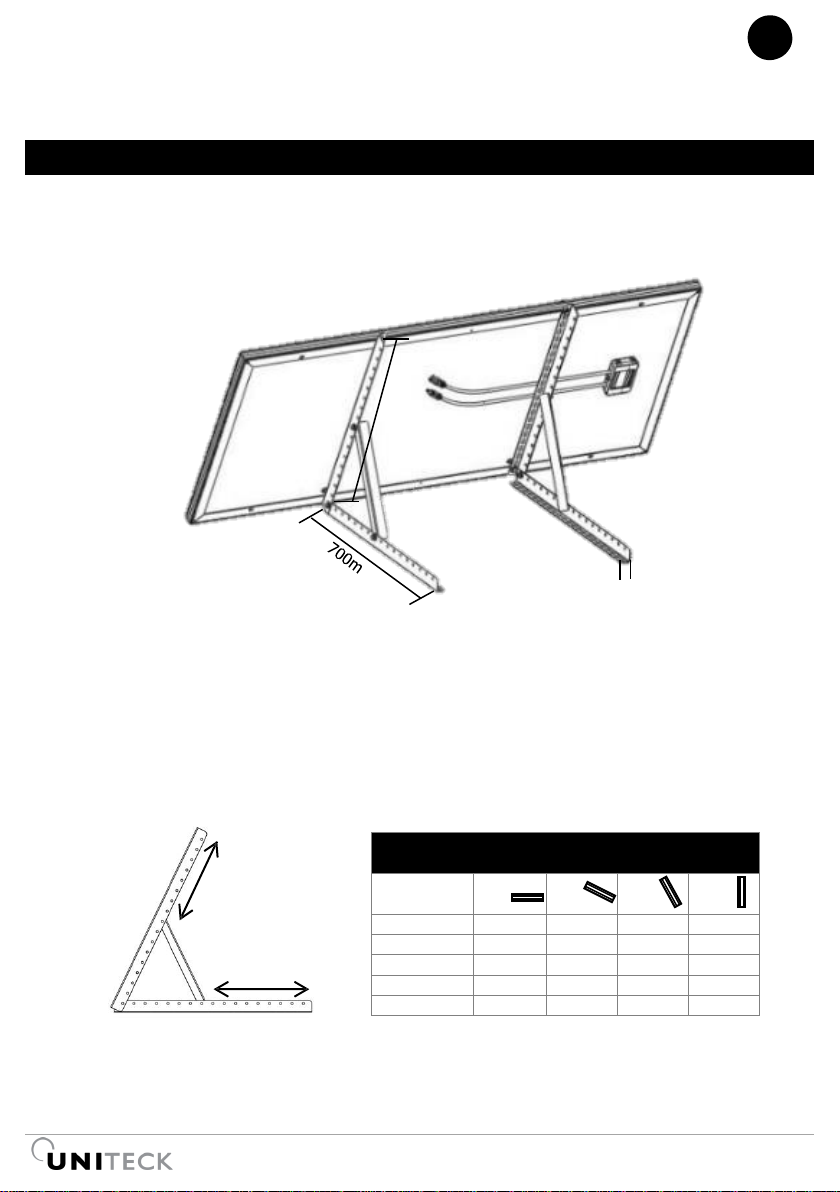

UNIFIX 150 B
Easy to install, Unifix 100B can be fixed on a horizontal or vertical rigid flat surface (e.g. wall, concrete
floor, wood frame).
With their galvanized steel structure and corrosion-resistant stainless-steel screws, they are perfectly suited
for outdoor use.
Equipped with a multi-position tilting system, Unifix brackets allow for an optimization of your panel’s
performance depending on the chosen orientation.
To connect the the panel / regulator / battery, we recommend that you use the Uniconnect 1.6 ready-to-
use kits that optimizes your electrical performance and simplifies installation (kit for connecting 1 panel)
Electrical performance depending on tilt and
panel orientation
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
30mm
700mm

EN
8/16 www.uniteck.fr
UNIFIX 150B

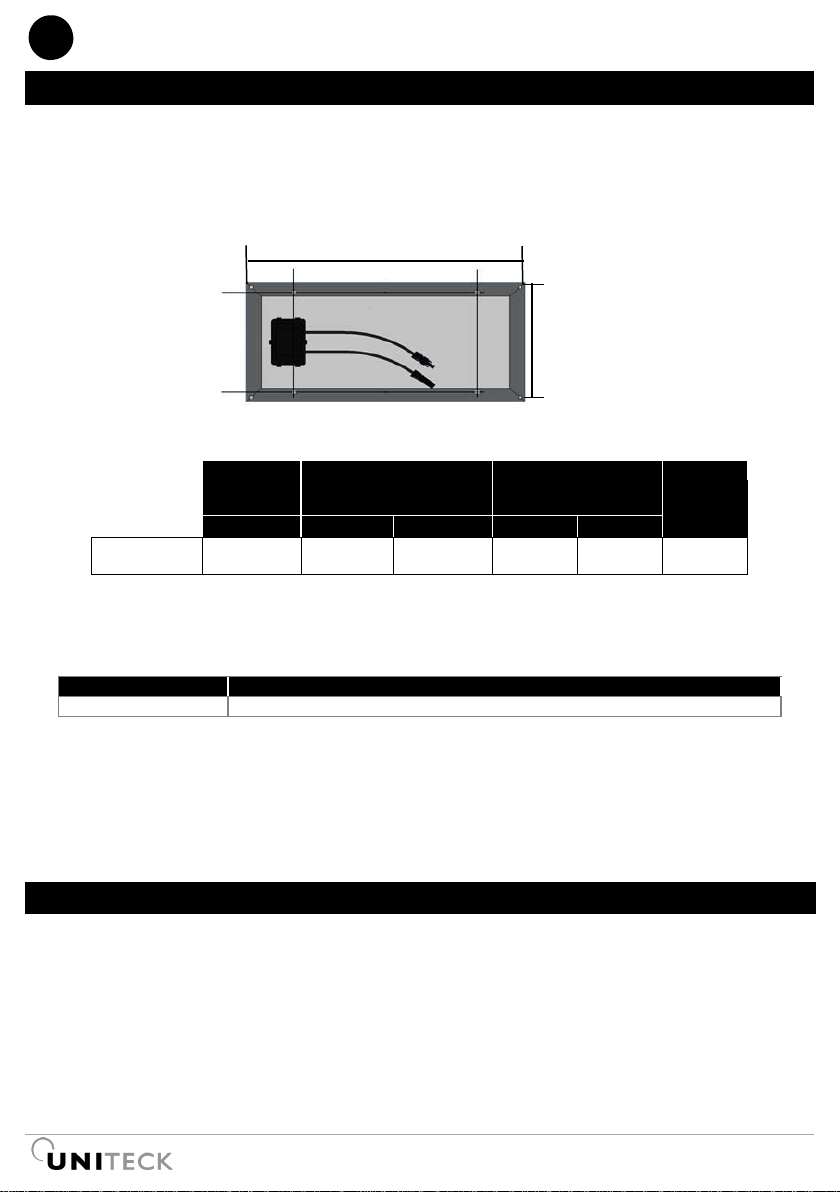

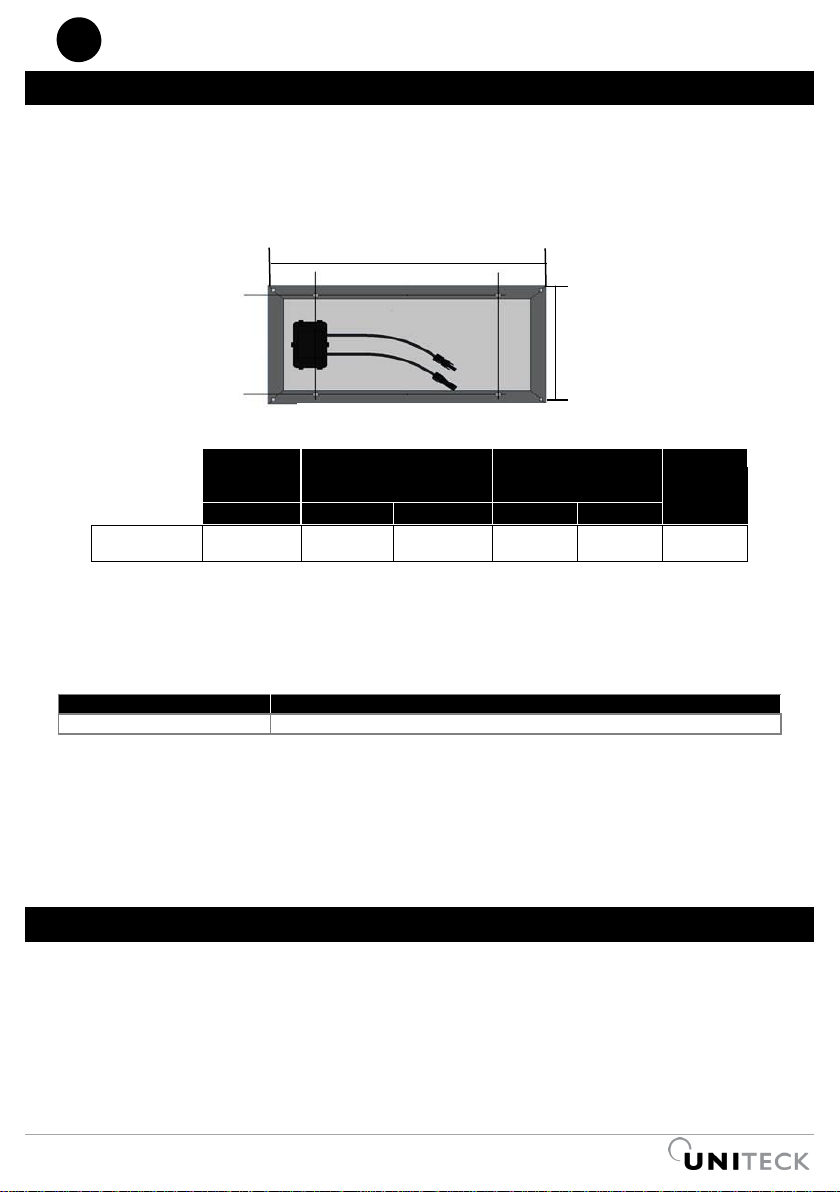

PANEL COMPATABILITY
Thanks to its adaptive design, Unifix allows the fixing of different panels on the market.
Unifix 150B accepts 1 panel, with the panel spacing and dimensions as shown below.
RECOMMENDATIONS
Mount Unifix brackets only on surfaces with sufficient bearing capacity. Consider the additional load with
the panel:
Support
Panels
Unifix 150 B
= 2,5 kg
Unisun 150.12M / 150.12BC
=9,8kg / 9,3kg
Fastening: to prevent large quantities of snow from accumulating behind the sensor, install appropriate
barrier grids.
The position of the solar panel influences your electrical production. Choose the most optimal inclination
and orientation to suit your environment. Avoid shaded areas or objects that are a source of shadow (eg
tree)
SAFETY INSTRUCTIONS
•Take the appropriate mesures to prevent accidents during your mounting steps.
•If the bracket and the mounting tools are exposed to sunlight for a long period, there is a risk
of getting burnt. Make sure to protect yourself accordingly.
•When finished, check and ensure that all of your brackets and panels are fixed properly
Number of
panels
Spacers for fastening
of each panel
(in mm)
Panel Dimension
Max
Total
weight
Of panels
(In Kg)
x1
L (e)
H (e)
L (p)
H (p)
Unifix 150B
●
Pas de maxi
100 > 670
pas de maxi
700
20
H (e)
H (p)
L (e)
L (p)
Centre distance and panel dimensions

EN
www.uniteck.fr 9/16
Screw
Torque
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 150 B
Recommended tightening torque
Nb. Mean coefficient of friction µ=0.20 / Clamping at 50% of yield poin

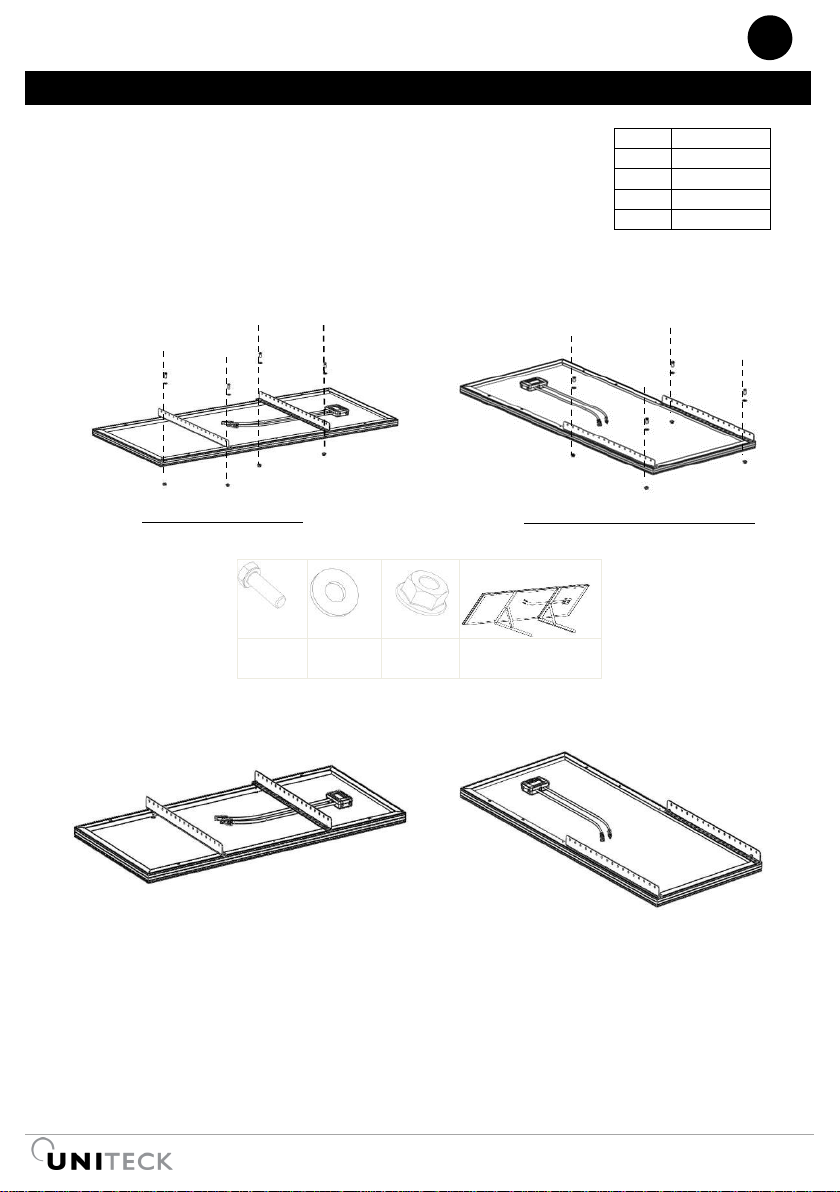

•Fix the 2 n°38 pieces on the frame of your Unisun solar panel according to the width of your panel
(see diagram below). Pre-tighten the nuts. The final tightening will be done at the end of the
assembly.
M8
X4
D8
X4
M8
X4
N°38
X1
Panel width < 700 mm
Width from 700 mm to 1000 mm

EN
10/16 www.uniteck.fr
UNIFIX 150 B

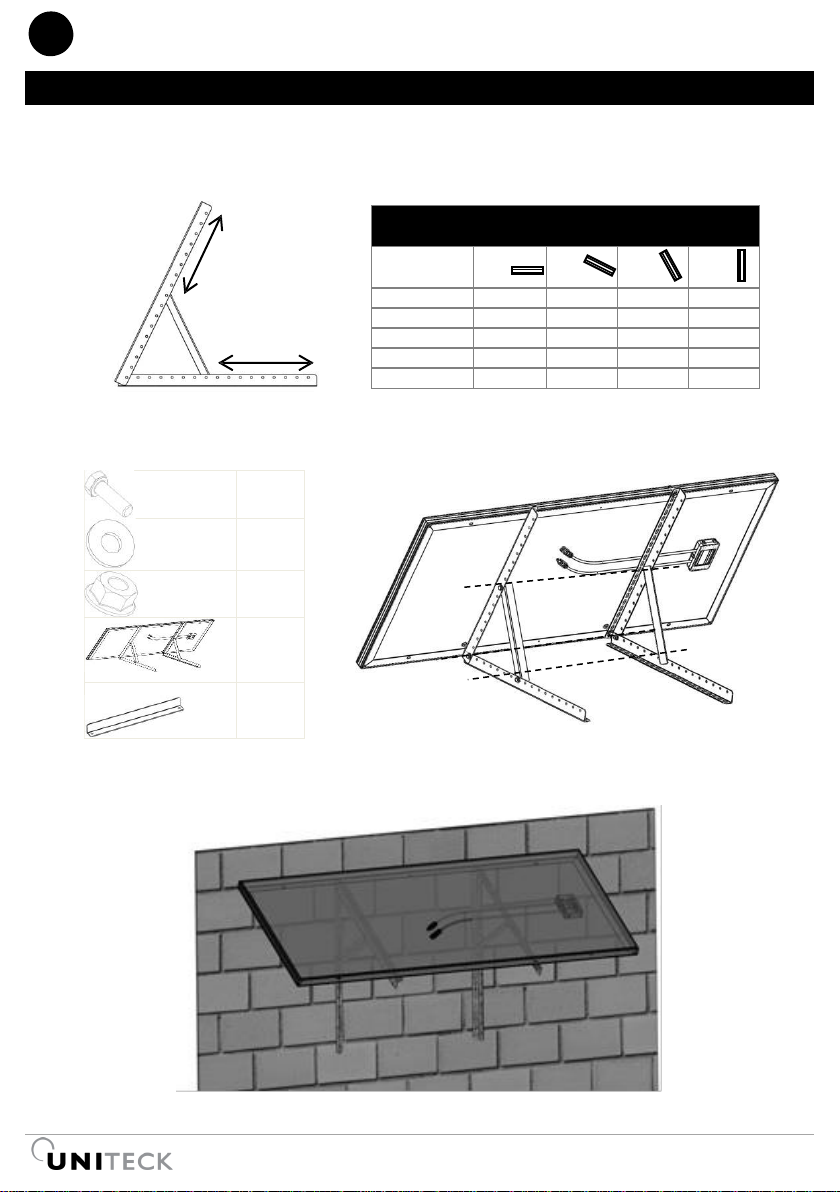

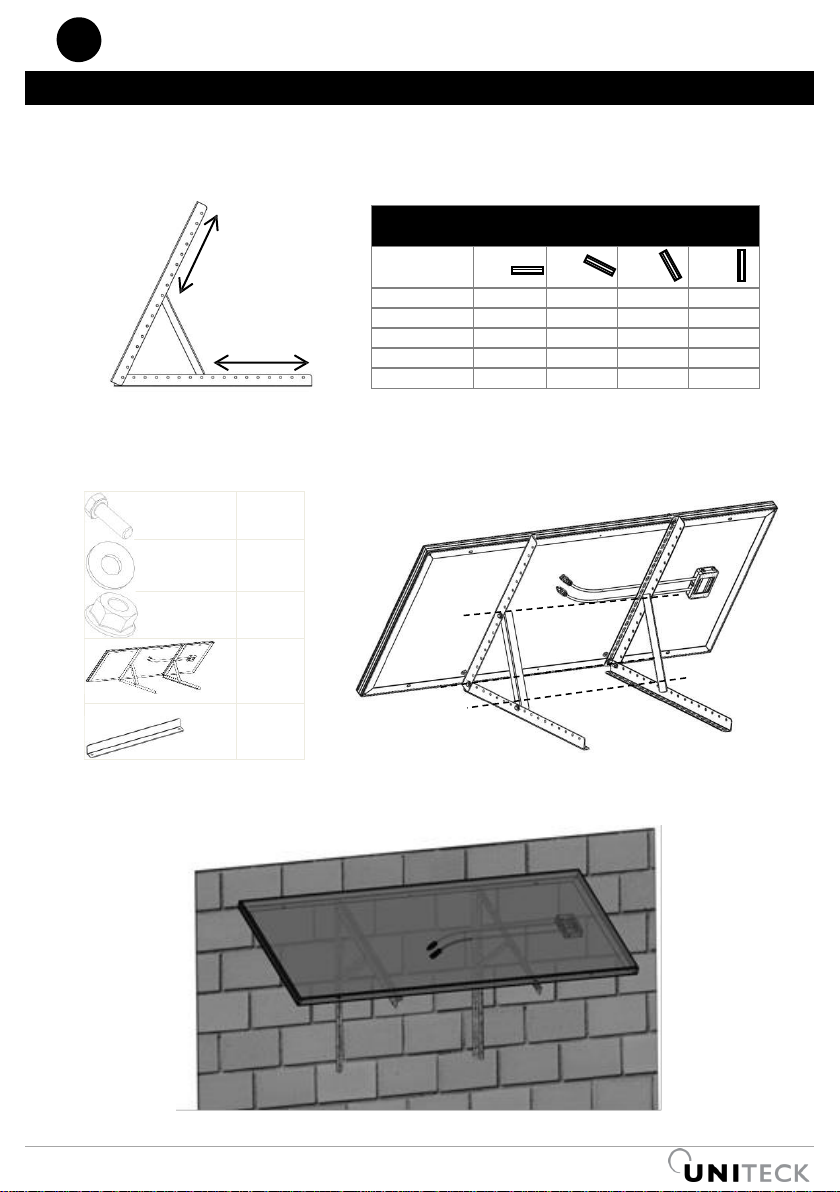

•Unifix is equipped with a multi-position tilt system. (10 positions). Set the desired tilt depending
on the desired orientation.
•Fix the 2 pieces n°38 and n°37 according to the chosen inclination.
M8x20
X6
D8
X6
M8
X6
N°38
X2
N°37
X2
•Fix your bracket with 10 screws adapted to the supporting surface (screws and dowels not
supplied).
Electrical performance depending on tilt and panel
orientation
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%

EN
www.uniteck.fr 11/16
WARRANTY
The warranty covers any defect, manufacturing flaws for 1 year from the date of its purchase
(Pieces and workforce).
Warranty does not cover:
- normal wear of parts
- falty mounting of bracket
In case of failure, return the product to your distributor by attaching:
- the dated proof of purchase (receipt, bill…)
- explanatory note of the failure
Caution: Our after-sales service does not accept carriage forward/ collected returns.
After the warranty, our after-sales service ensures repairs after acceptance of a quotation.
After-sales service contact :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
E-mail : [e-mail]
Fax : [phone]

ES
12/16 www.uniteck.fr
Estimado cliente, gracias por comprar nuestro producto Uniteck. Por favor lea con cuidado todas
las instrucciones antes de usar el producto.
UNIFIX 150 B
Los soportes Unifix están concebidos especialmente para fijar sus paneles Unisun o equivalentes:
•Unifix 150 B para sus paneles Unisun 150.12M / 150.12BC o paneles de hasta 700 mm de ancho.
UNIFIX 150 B
Sencillos de instalar, se fije sobre una superficie plana con orientación horizontal o vertical (ej.: pared,
suelo hormigón, estructura de madera, césped, …).
Gracias a su arquitectura en acero galvanizado y su tornillería en Inox resistente a la corrosión, está
perfectamente adaptado para un uso exterior.
Dotados del sistema de inclinación multi posición, los soportes Unifix le permite optimizar sus rendimientos
en función de la orientación elegida.
Para realizar la conexión panel/regulador/batería, le recomendamos usar los kits listos para el uso
Uniconnect 1.6 conexión 1 panel que optimizan sus rendimientos eléctricos y simplifican el montaje
Rendimiento eléctrico en función de la inclinación y
de la orientación panel
0°
30°
60°
90°
Este
93%
90%
78%
55%
Sur-Este
93%
96%
88%
66%
Sur
93%
100%
91%
68%
Sur Oeste
93%
96%
88%
66%
Oeste
93%
90%
78%
55%
30mm
700mm

ES
www.uniteck.fr 13/16
UNIFIX 250 B
PANELES COMPATIBLES
Gracias a su diseño basado sobre el uso de la perforación Oblong, Unifix permite la fijación de
diferentes paneles del mercado.
Unifix 250B acepta 1 o 2 panel(es), con las entrevías y dimensiones paneles indicados más abajo.
RECOMENDACIONES
Fije los soportes Unifix únicamente sobre superficies con una sustentación suficiente. Tenga en
cuenta la carga adicional del panel:
Soporte
Panels
Unifix 150 B
= 2,5 kg
Unisun 150.12M / 150.12BC
=9,8kg / 9,3kg
Fijación: para evitar que importantes cantidades de nieve se acumulan detrás del sensor, primero
instale una rejilla apropiada para parar la nieve
La disposición de los sensores influye sus rendimientos eléctricos. Elija una inclinación y una
orientación optima en función de su medio ambiente. Evite las zonas de sombra o que algunos objetos
estén origen de sombra (ej.: árbol)
CONSIGNAS DE SEGURIDAD
•Tome las medidas apropiadas para prevenir los accidentes durante su trabajo de montaje.
•Si el soporte y equipamiento de montaje están expuestos a los rayos del sol durante una
larga duración, hay un riesgo de quemadura. Protéjase.
•En fin, de los trabajos, verifique que sus soportes y paneles están bien fijados.
Número de
paneles
Distancias entre ejes para la
fijación
de cada panel (en mm)
Tamaño del panel máx
Peso total
máx.
paneles
(en Kg)
x1
L (e)
H (e)
L (p)
H (p)
Unifix 150B
●
No máx
100 > 670
No máx
700
20
H (e)
H (p)
L (e)
L (p)
Distancia entre ejes y dimensiones del panel

ES
14/16 www.uniteck.fr
Tornillo
Par
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 150 B
Par de apriete preconizado
Nb. Coeficiente de fricción medio µ=0,20 / Presión al 50% de la limita elástica
•Fije las dos piezas n°38 sobre el cuadro de su panel solar Unisun en función de la ancha de su panel
(cf esquema más abajo). Pre-apreté las tuercas. La presión definitiva estará realizada en fin de
combinación.
M8
X4
D8
X4
M8
X4
N°38
X1
Ancho panel < 700 mm
Ancha desde 700 mm hasta 1000
mm

ES
www.uniteck.fr 15/16
UNIFIX 150 B
•Unifix dispone de un sistema de inclinación multi-posición. Defina la inclinación deseada en función
de la orientación elegida.
•Fije las 2 piezas N°38 y N°37 en función de la inclinación elegida.
M8x20
X6
D8
X6
M8
X6
N°38
X2
N°37
X2
•Fije el conjunto sobre su superficie plana (suelo duro o pared rígida) con 10 tornillos adaptados a su
superficie (tornillos y clavijas no provistos).
Rendimiento eléctrico en función de la inclinación y
de la orientación panel
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%

ES
16/16 www.uniteck.fr
GARANTÍA
La garantía cubra todo defecto o todo vicio de fabricación durante 1 año, a partir de la fecha de compra
(piezas y mano de obra)
La garantía no cubre :
-el desgaste normal de las piezas
En caso de avería, devuelva el aparato a su distribuidor, con :
- un justificado de compra con fecha (tiquete de caja central, factura, …)
- una nota explicativa de la avería
Cuidado : nuestro Servicio Postventa no acepta devoluciones a portes debidos.
Después la garantía, nuestro Servicio Postventa asegura las reparaciones después aceptación de un
presupuesto.
Contacto SAV :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
France mail: [e-mail]
Fax: [phone]
