Uniteck UNIFIX 300 B User manual

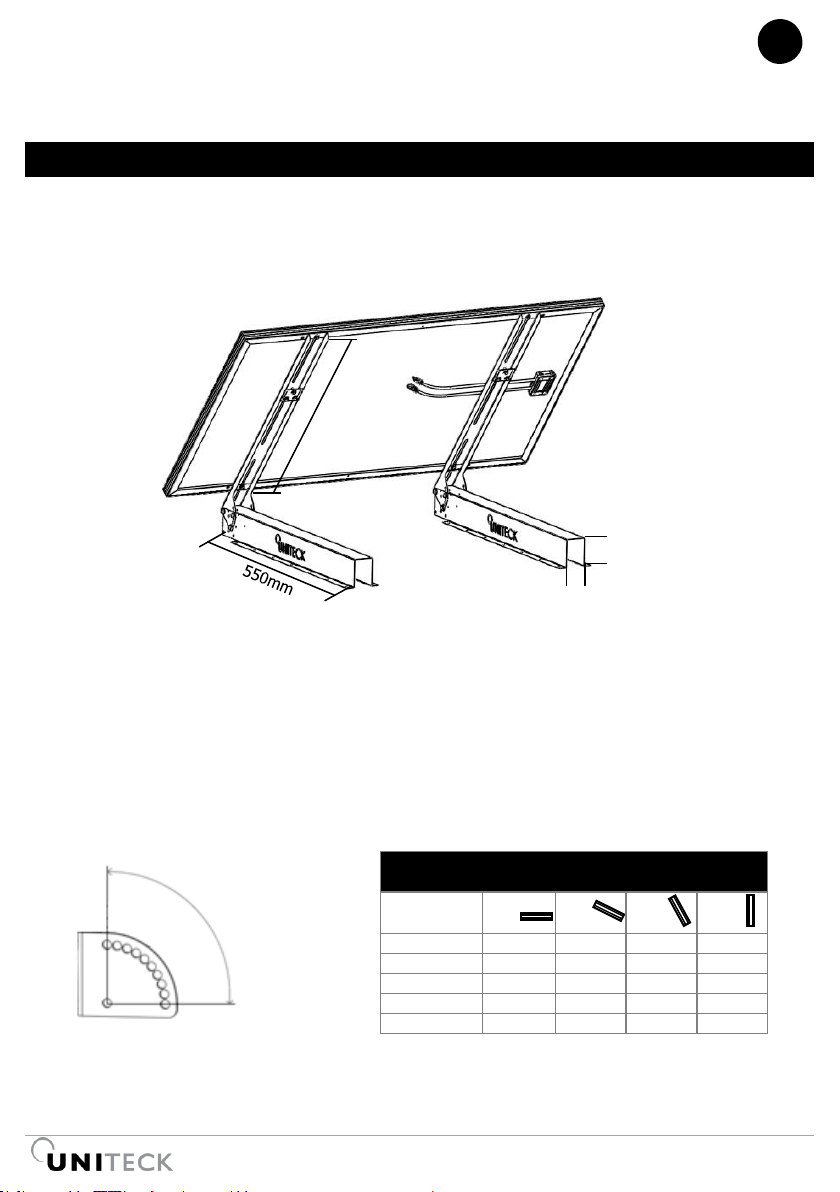

20/07/2019
www.uniteck.fr CO00259
ICHARGE
Le support basique
The basic mounting bracket
El soporte basico
UNIFIX 300 B
FR
EN
ES

2/22 www.uniteck.fr
FR
Cher client, nous vous remercions pour votre achat de l'un de nos produits Uniteck. Veuillez lire avec attention
toutes les instructions avant d'utiliser le produit.
DESCRIPTION
Les supports Unifix ont été conçus spécialement pour fixer vos panneaux photovoltaïques Unisun ou
équivalents (cf partie panneaux compatibles):
•Unifix 300 B pour vos panneaux Unisun 100.12M (x2) / 100.24M (x2) /110.12BC (x2) / 150.12M /
150.12BC / 200.24M / 300.12M
UNIFIX 300 B
Simple à installer, Unifix 300 B se fixe sur une surface plane rigide à l'horizontale ou à la verticale (ex:
mur, sol béton, ossature bois) ou peut être lesté au sol.
Grâce à leur structure en acier galvanisé et leur visserie en inox résistant à la corrosion, ils sont parfaitement
adaptés pour un usage en extérieur.
Dotés du système d'inclinaison multi-position, les supports Unifix vous permettent d'optimiser vos
performances en fonction de l'orientation choisie.
Pour réaliser la connexion panneau/régulateur/batterie, nous vous recommandons d'utiliser le kit prêt à
l'emploi Uniconnect 1.6 qui optimise vos performances électriques et simplifie le montage (kit de connexion
1 panneau).
Performance électrique en fonction de l'inclinaison et
de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
Réglable par
10° de 30 à 60°
120mm
120mm
1100mm

www.uniteck.fr 3/22
FR
UNIFIX 300B

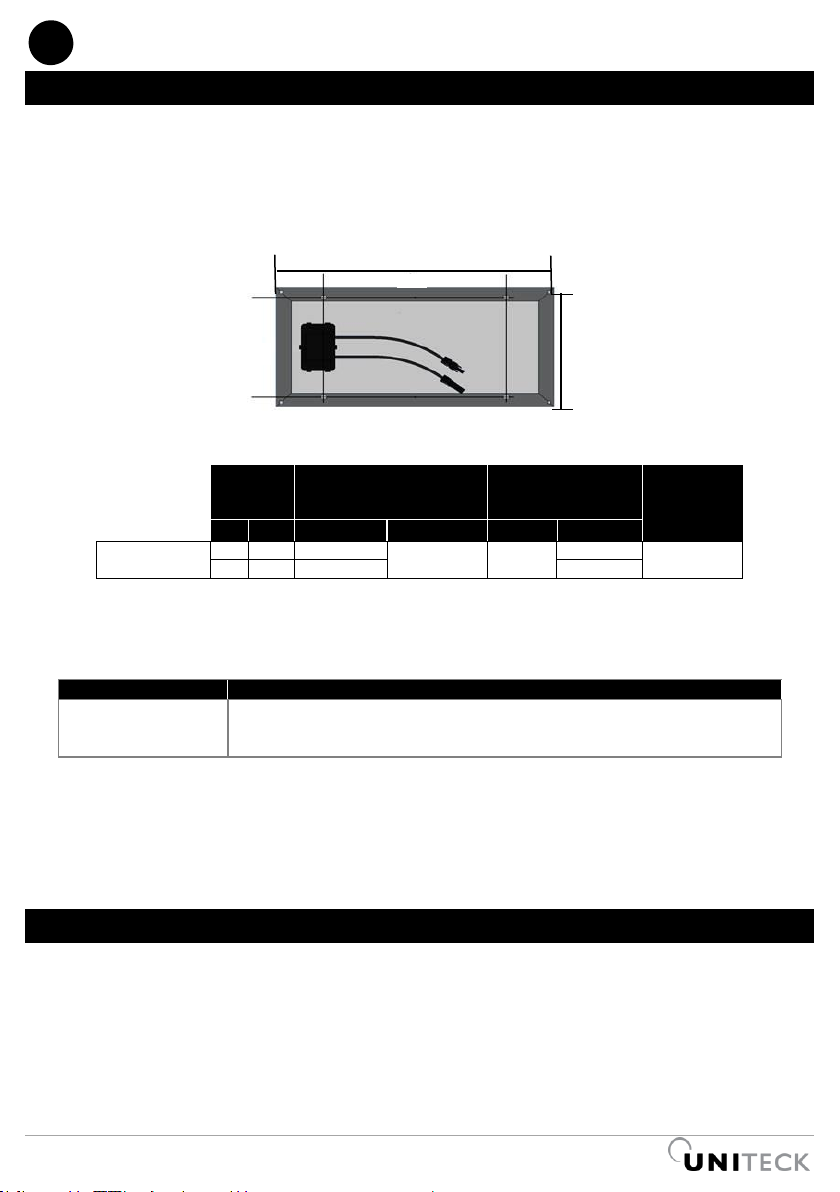

PANNEAUX COMPATIBLES
Grâce à son design basé sur l’utilisation de perçage Oblong, Unifix permet la fixation de différents panneaux
du marché.
Unifix 300B accepte 1 ou 2 panneau(x), avec les entraxes et dimensions panneaux comme indiquées ci-
dessous.
RECOMMANDATIONS
Montez les supports Unifix uniquement sur des surfaces présentant une portance suffisante. Tenez
compte de la charge supplémentaire avec panneau :
Support
Panneau
Unifix 300 B = 9,2 kg
Unisun 100.12M (x2) / 100.24M (x2)
/110.12BC (x2) / 150.12M / 150.12BC /
200.24M / 300.12M
= 15kg / 15kg / 14kg / 9,8kg / 9,3kg /
16,6kg / 18kg
Fixation : pour éviter que de grandes quantités de neige ne s'accumulent derrière le capteur, installez
en amont des grilles d'arrêt appropriées.
La disposition des capteurs influence vos performances électriques. Choisissez l'inclinaison et l'orientation
la plus optimale en fonction de votre environnement. Evitez les zones d'ombre ou que certains objets ne
soient source d'ombre (ex. arbre)
CONSIGNES DE SÉCURITÉ
•Prenez les mesures appropriées pour prévenir les accidents pendant vos travaux de montage.
•Si le support et le matériel de montage sont exposés aux rayons du soleil pendant une longue
période, il y a un risque de brûlure. Protégez-vous.
•A la fin des travaux, vérifiez que vos supports et panneaux soient bien fixés
Nbre de
panneaux
Entraxes pour la fixation
de chaque panneau
(en mm)
Dimension panneau
maxi
Poids Total
maxi
panneaux
(en Kg)
x1
x 2
L (e)
H (e)
L (p)
H (p)
Unifix 300B
●
150 > 1600
400 > 1030
pas de maxi
1200
35
●
150 > 550
880
H (e)
H (p)
L (e)
L (p)
Entraxe et dimensions panneau

4/22 www.uniteck.fr
FR
Vis
Couple
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 300 B
Couple de serrage préconisé
Nb. Coefficient de frottement moyen µ=0,20 / Serrage à 50% de la limite élastique

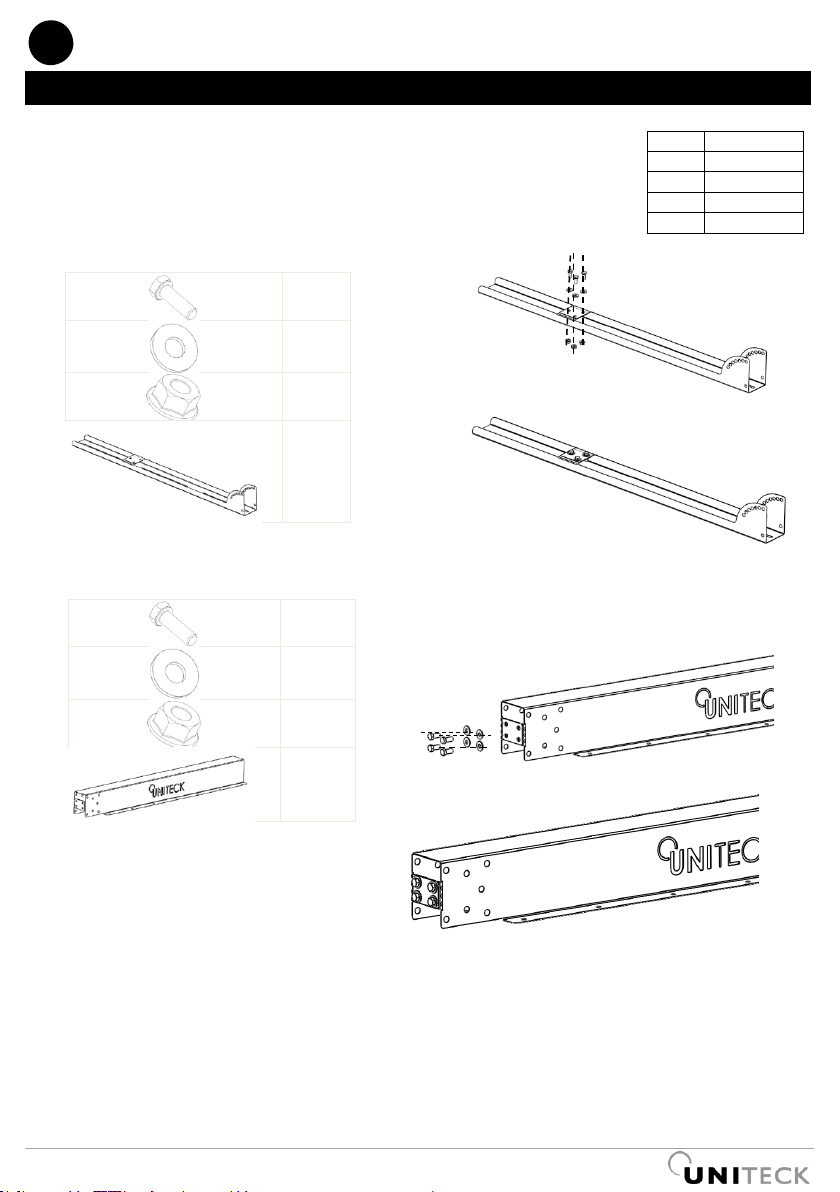

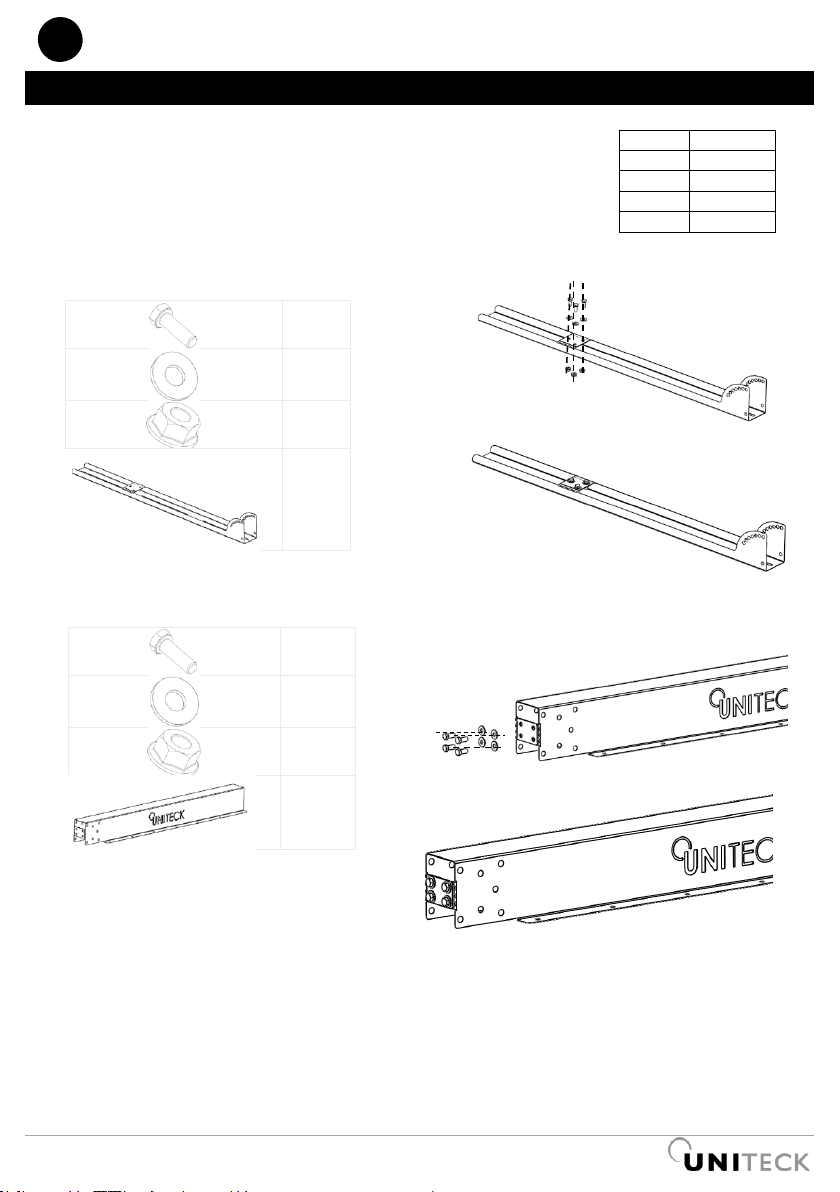

PREPARATION
M8x20
X6
D8
X6
M8
X6
N°94
X2
M8x20
X8
D8
X8
M8
X8
N°95
X2

www.uniteck.fr 5/22
FR

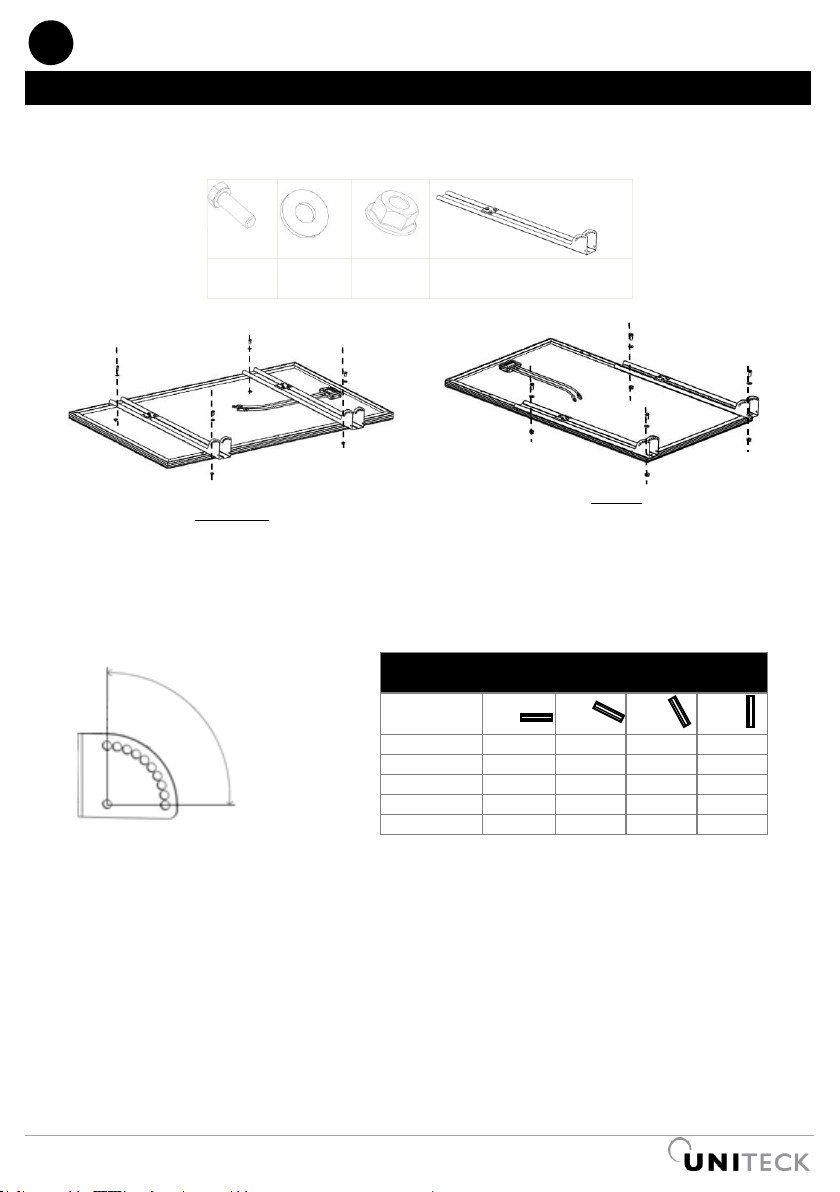

UNIFIX 300 B
•Fixez les 2 pièces n°94 sur le cadre de votre panneau solaire. Pré-serrez les écrous. Le
serrage définitif sera réalisé à la fin de l'assemblage.
Paysage Portrait
Si nécessaire, percer le cadre
avec 4 percages D=8
•Unifix dispose d'un système d'inclinaison multi-positions. Définissez l'inclinaison souhaitée en
fonction de l'orientation choisie.
M8
X4
D8
X4
M8
X4
N°94
X2
Performance électrique en fonction de l'inclinaison
et de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
Réglable par
10° de 30 à 60°

6/22 www.uniteck.fr
FR
UNIFIX 300 B –FIXATION SUR SURFACE PLANE
•Fixez les 2 pièces N°95 sur les pièces N°94 en fonction de l’inclinaison choisie.
•Fixez l’ensemble sur votre surface plane (sol dur ou mur rigide) avec des vis adaptées à
votre surface (vis et chevilles non fournies).
M10x25
X12
D10
X12
M10
X12
N°95
X2

www.uniteck.fr 7/22
FR

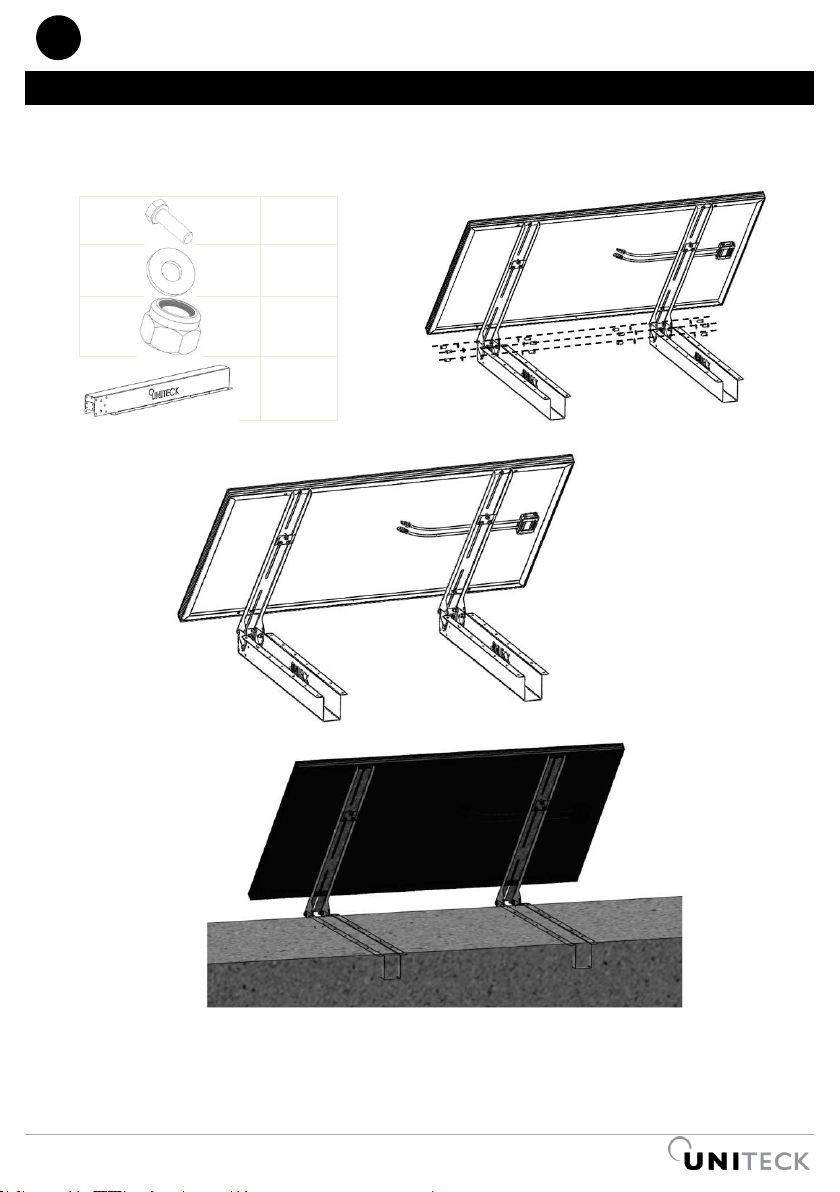

UNIFIX 300 B –FIXATION LESTEE AU SOL
•Fixez les 2 pièces N°95 sur les pièces N°94 en fonction de l’inclinaison choisie.
M10x25
X12
D10
X12
M10
X12
N°95
X2
nb: Pour assurer un meilleur maintien au sol en cas de zone ventée, disposez un poids supplémentaire
sur les pieds du support (parpaings, dalles...)

8/22 www.uniteck.fr
FR
GARANTIE
La garantie couvre tout défaut ou vice de fabrication pendant 1 an, à compter de la date d’achat (pièces
et main d’œuvre).
La garantie ne couvre pas :
- l’usure normale des pièces
- les erreurs de montage
En cas de défauts, retournez le produit à votre distributeur, en y joignant :
- un justificatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative du défaut.
Attention : notre SAV n’accepte pas les retours en port dû.
Après la garantie, notre SAV assure les réparations après acceptation d’un devis.
Contact SAV :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
France mail: [e-mail]
Fax: [phone]

www.uniteck.fr 9/22
EN
Dear customer, thank you for purchasing one of our Uniteck products. Please read all the instructions
carefully and thoroughly before using the product.
UNIFIX 300 B
Unifix brackets have been specially designed to fix your Unisun photovoltaic panels or equivalent (see
compatible panels part):
•Unifix 300 B for your Unisun panels 100.12M (x2) / 100.24M (x2) /110.12BC (x2) / 150.12M /
150.12BC / 200.24M / 300.12M
UNIFIX 300 B
Easy to install, Unifix 300 B can be fixed on a horizontal or vertical flat surface (e.g. wall, concrete floor,
wood frame) or can be weighted to the ground (e.g. turf)
With their galvanized steel structure and corrosion-resistant stainless-steel screws, they are perfectly suited
for outdoor use.
Equipped with a multi-position tilting system, Unifix brackets allow for an optimization of your panel’s
performance depending on the chosen orientation.
To connect the the panel / regulator / battery, we recommend that you use the Uniconnect 1.6 ready-to-use
kits that optimizes your electrical performance and simplifies installation (kit for connecting 1 panel)
Electrical performance as a function of inclination
and panel orientation
0°
30°
60°
90°
East
93%
90%
78%
55%
South-East
93%
96%
88%
66%
South
93%
100%
91%
68%
South West
93%
96%
88%
66%
West
93%
90%
78%
55%
Adjustable by
10° from 30 to
60°
120mm
120mm
1100mm

10/22 www.uniteck.fr
EN
UNIFIX 300 B

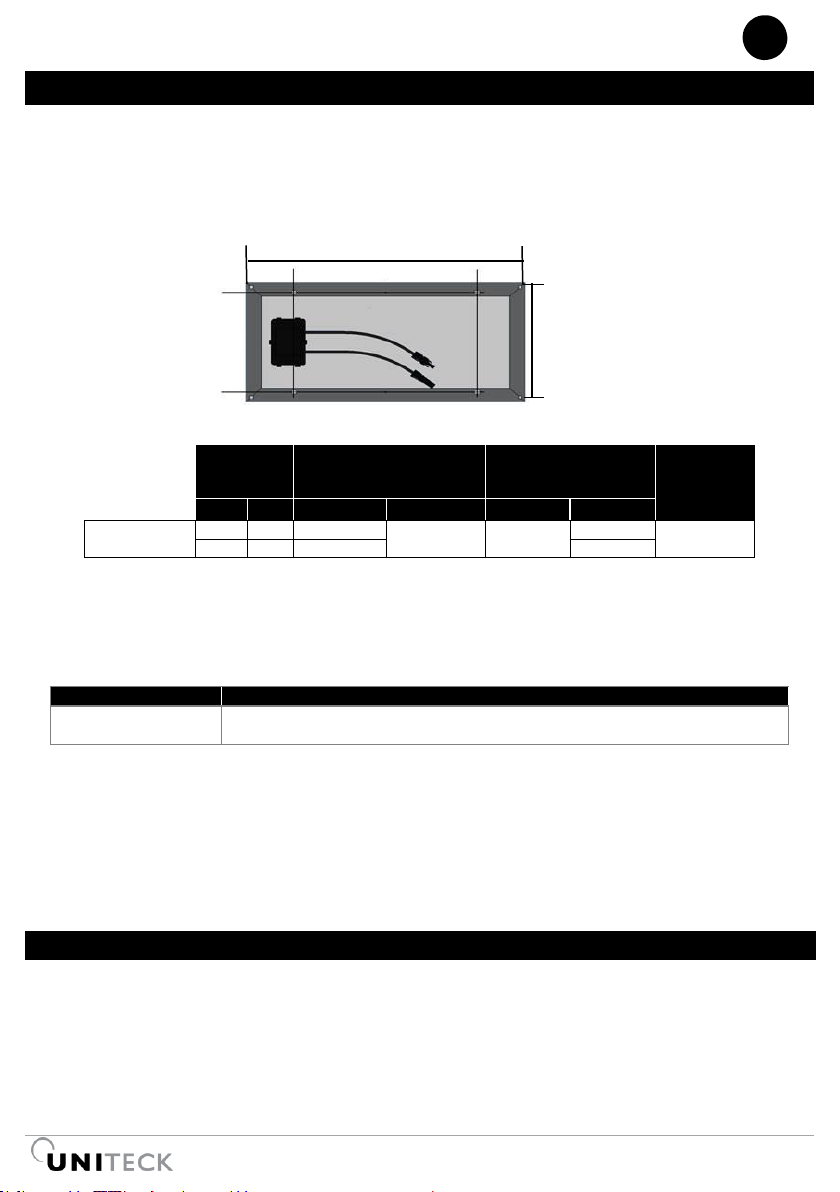

PANEL COMPATABILITY
With the design based on the use of Oblong drilling, Unifix can be used with different kind of panels on the
market.
Unifix 300B is ment to fix 1 or 2 panel(s), with the spacings and dimensions of panels as indicated below.
RECOMMENDATIONS
Mount Unifix brackets only on surfaces with sufficient bearing capacity. Consider the additional load with
the panel:
Support
Panels
Unifix 300 B = 9.2 KG
Unisun 100.12M (x2) / 100.24M (x2)
/110.12BC (x2) / 150.12M / 150.12BC /
200.24M / 300.12M
= 15kg / 15kg / 14kg / 9,8kg / 9,3kg /
16,6kg / 18kg
Fastening: to prevent large quantities of snow from accumulating behind the sensor, install appropriate
barrier grids.
The position of the solar panel influences your electrical production. Choose the most optimal inclination
and orientation to suit your environment. Avoid shaded areas or objects that are a source of shadow (eg
tree)
SAFETY INSTRUCTIONS
•Take the appropriate mesures to prevent accidents during your mounting steps.
•If the bracket and the mounting tools are exposed to sunlight for a long period, there is a risk
of getting burnt. Make sure to protect yourself accordingly.
•When finished, check and ensure that all of your brackets and panels are fixed properly
Number of
panels
Spacers for fastening
of each panel
(in mm)
Panel Dimension
Max
Total weight
Of panels
(In Kg)
x1
x 2
L (e)
H (e)
L (p)hh
H (p)
Unifix 300B
●
150 > 1600
400 > 1030
No maxi
1200
35
●
150 > 550
880
H (e)
H (p)
L (e)
L (p)
Centre distance and panel dimensions

www.uniteck.fr 11/22
EN
Screw
Torque
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 300 B
Recommended tightening torque
Nb. Mean coefficient of friction µ=0.20 / Clamping at 50% of yield poin
PREPARATION
M8x20
X6
D8
X6
M8
X6
N°94
X2
M8x20
X8
D8
X8
M8
X8
N°95
X2

12/22 www.uniteck.fr
EN

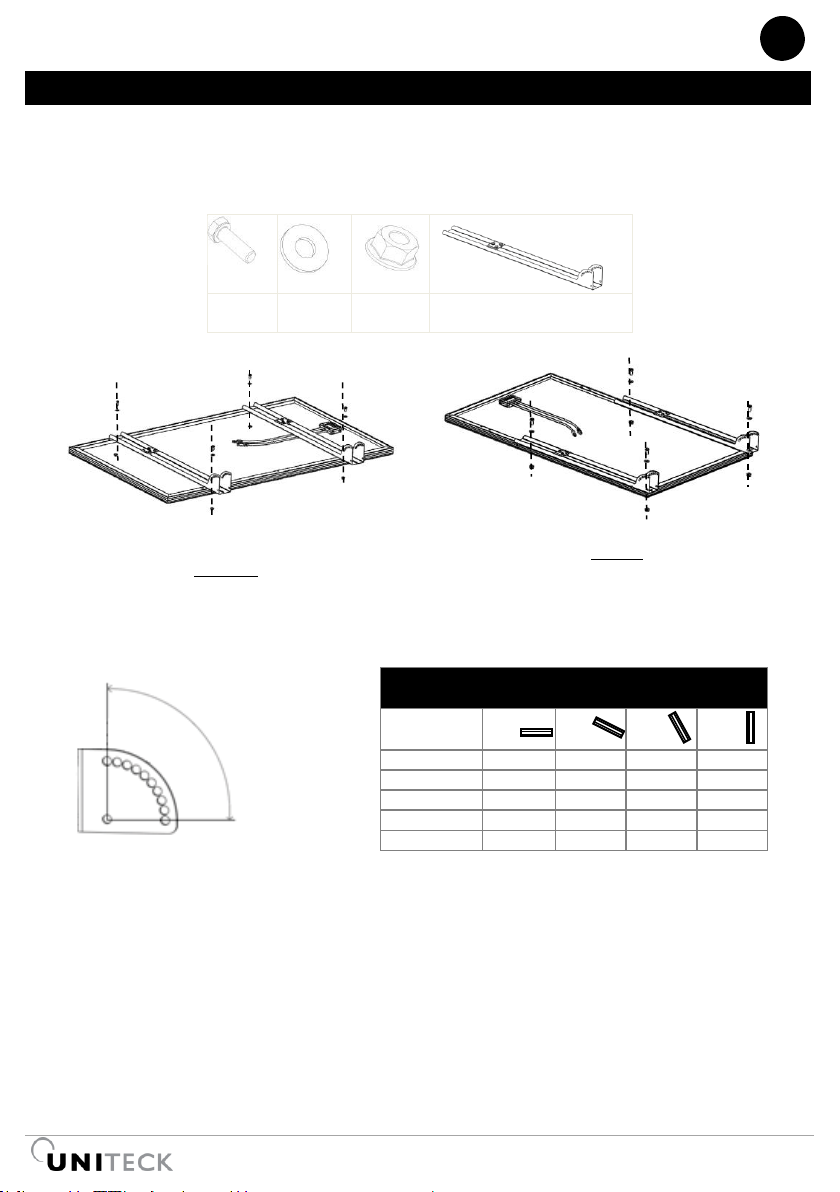

UNIFIX 300 B

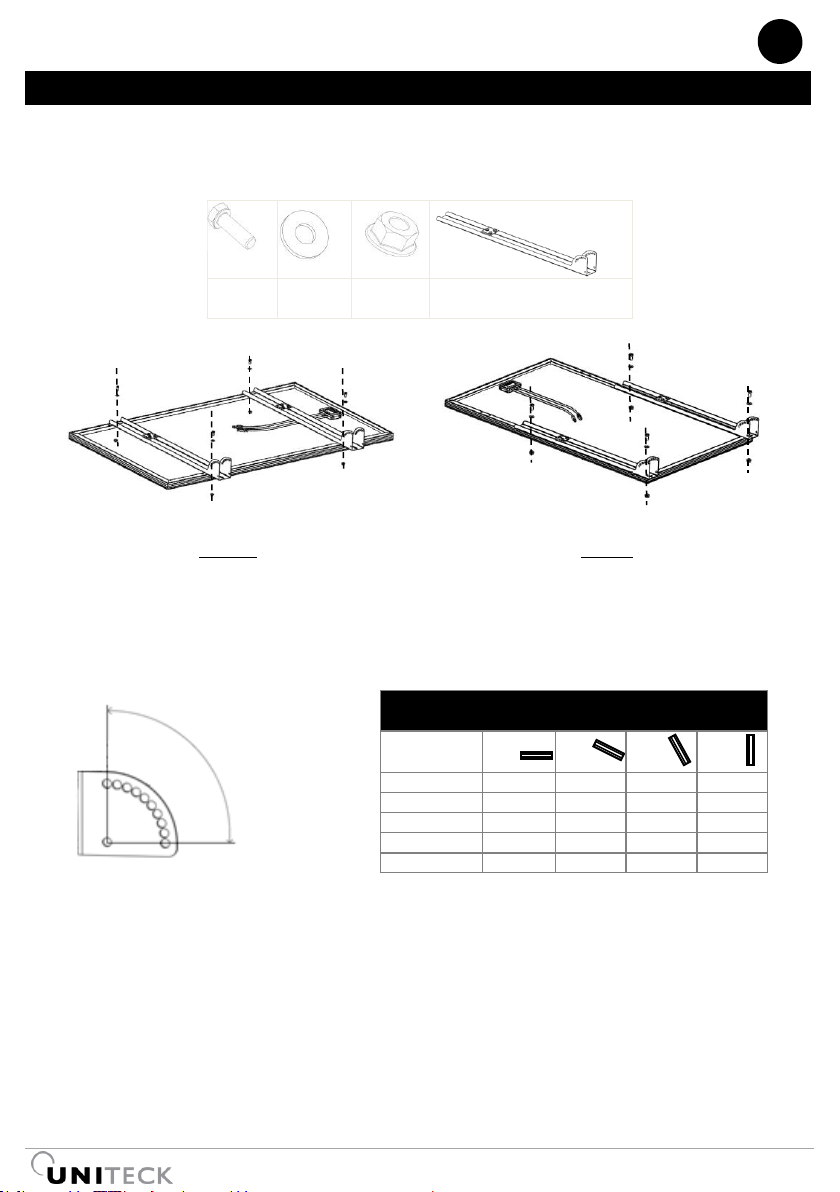

•Fix the 2 pieces n°94 on the frame of your Unisun solar panel. Pre-tighten the nuts. The final
tightening will be done at the end of the assembly.
Unifix is equipped with a multi-position tilt system. (10 positions). Set the desired tilt depending on the
desired orientation.
M8
X4
D8
X4
M8
X4
N°94
X2
Electrical performance as a function of inclination
and panel orientation
0°
30°
60°
90°
East
93%
90%
78%
55%
South-East
93%
96%
88%
66%
South
93%
100%
91%
68%
South West
93%
96%
88%
66%
West
93%
90%
78%
55%
Landscape
Portrait
If necessary, drill the frame with 4
holes D=8
Adjustable by
10° from 30 to
60°

www.uniteck.fr 13/22
EN
UNIFIX 300 B –FLAT SURFACE MOUNTING
•Fix the 2 pieces n°95 on the pieces n°94 according to the chosen inclination
•Fix your bracket on a flat surface (hard floor or rigid wall) with 28 screws adapted to your
surface (screws and dowels not supplied).
M10x25
X12
D10
X12
M10
X12
N°95
X2

EN
14/22 www.uniteck.fr
UNIFIX 300 B –BALLASTED CROUND MOUNTING
•Fix the 2 pieces n°95 on the pieces n°94 according to the chosen inclination
M10x25
X12
D10
X12
M10
X12
N°95
X2
Nb: To ensure better support on the ground in windy areas, place an additional weight on the legs of the
support (blocks, floor tiles...)

www.uniteck.fr 15/22
EN
WARRANTY
The warranty covers any defect, manufacturing flaws for 1 year from the date of its purchase
(Pieces and workforce).
Warranty does not cover:
- normal wear of parts
- falty mounting of bracket
In case of failure, return the product to your distributor by attaching:
- the dated proof of purchase (receipt, bill…)
- explanatory note of the failure
Caution: Our after-sales service does not accept carriage forward/ collected returns.
After the warranty, our after-sales service ensures repairs after acceptance of a quotation.
After-sales service contact :
Uniteck- 1 Avenue de Rome
Zae Via Europa - bâtiment Cassis
34350 Vendres -France
E-mail : [e-mail]
Fax : [phone]

ES
16/22 www.uniteck.fr
Estimado cliente, gracias por comprar nuestro producto Uniteck. Por favor lea con cuidado todas
las instrucciones antes de usar el producto.
UNIFIX 300 B
Los soportes Unifix están concebidos especialmente para fijar sus paneles Unisun o equivalentes:
•Unifix 300 B para sus paneles Unisun 100.12M (x2) / 100.24M (x2) /110.12BC (x2) / 150.12M /
150.12BC / 200.24M / 300.12M
UNIFIX 300 B
Facil de instalar, Unifix 300B puede ser fijado a una superficie plana con orientación horizontal o
vertical (ej.: pared, suelo hormigón, estructura de madera) o puede ser fijado al suelo (ej: césped).
Gracias a su arquitectura en acero galvanizado y su tornillería en Inox resistente a la corrosión, está
perfectamente adaptado para un uso exterior.
Dotados del sistema de inclinación multi posición, los soportes Unifix permiten la optimizción de sus
rendimientos según la orientación elegida.
Para realizar la conexión panel/regulador/batería, le recomendamos usar los kits listos para el uso
Uniconnect 1.6 conexión 1 panel que optimiza sus rendimientos eléctricos y simplifica el montaje:
Rendimiento eléctrico en función de la inclinación y
de la orientación panel
0°
30°
60°
90°
Este
93%
90%
78%
55%
Sur-Este
93%
96%
88%
66%
Sur
93%
100%
91%
68%
Sur Oeste
93%
96%
88%
66%
Oeste
93%
90%
78%
55%
Regulable por
10 ° desde 30°
hasta 60°
120mm
120mm
1100mm

ES
www.uniteck.fr 17/22
UNIFIX 300 B
PANELES COMPATIBLES
Gracias a su diseño basado sobre el uso de la perforación Oblong, Unifix permite la fijación de
diferentes paneles del mercado.
Unifix 300B acepta 1 o 2 panel(es), con las entrevías y dimensiones paneles indicados más abajo.
RECOMENDACIONES
Fije los soportes Unifix únicamente sobre superficies con una sustentación suficiente. Tenga en
cuenta la carga adicional del panel:
Soporte
Panels
Unifix 300 B
= 9,2 kg
Unisun 100.12M (x2) / 100.24M (x2) /110.12BC (x2) /
150.12M / 150.12BC / 200.24M / 300.12M
= 15kg / 15kg / 14kg / 9,8kg
/ 9,3kg / 16,6kg / 18kg
Fijación: para evitar que importantes cantidades de nieve se acumulan detrás del sensor, e n primero
instale una rejilla apropiada para parar la nieve
La disposición de los sensores influye sus rendimientos eléctricos. Elija una inclinación y una
orientación optima según su entorno. Evite las zonas de sombra o los objetos que pueden ser origenes de
sombra (ej.: árbol)
CONSIGNAS DE SEGURIDAD
•Tome las medidas apropiadas para prevenir los accidentes durante su trabajo de montaje.
•Si el soporte y equipamiento de montaje están expuestos a los rayos del sol durante una
larga duración, hay un riesgo de quemadura. Protéjase.
•En fin, de los trabajos, verifique que sus soportes y paneles están bien fijados.
Numero de
paneles
Entrevías para la fijación de
cada panel
(en mm)
Dimensión panel
Max
Peso Total
max paneles
x1
x 2
L (e)
H (e)
L (p)hh
H (p)
Unifix 300B
●
150 > 1600
400 > 1030
No max
1200
35
●
150 > 550
880
H (e)
H (p)
L (e)
L (p)
Distancia entre ejes y dimensiones del panel

ES
18/22 www.uniteck.fr
Tornillo
Par
M5
5,10 Nm
M 6
8,80 Nm
M 8
21,50 Nm
M 10
44,00 Nm
UNIFIX 300 B
Par de apriete preconizado
Nb. Coeficiente de fricción medio µ=0,20 / Presión al 50% de la limita elástica
PREPARACIÓN
M8x20
X6
D8
X6
M8
X6
N°94
X2
M8x20
X8
D8
X8
M8
X8
N°95
X2

ES
www.uniteck.fr 19/22
UNIFIX 300 B
•Fije las dos piezas n°94 sobre el cuadro de su panel solar Unisun. Pre-apreté las tuercas. La presión
definitiva estará realizada en fin de combinación.
•Unifix dispone de un sistema de inclinación multi-posición. Determine la inclinación deseada según
la orientación elegida
M8
X4
D8
X4
M8
X4
N°94
X2
Performance électrique en fonction de l'inclinaison
et de l'orientation panneau
0°
30°
60°
90°
Est
93%
90%
78%
55%
Sud-Est
93%
96%
88%
66%
Sud
93%
100%
91%
68%
Sud Ouest
93%
96%
88%
66%
Ouest
93%
90%
78%
55%
Apaisado
Vertical
Si es necesario, taladre el
cuadro con 4 agujeros D=8
Regulable por
10 °de 30 hasta
60°

ES
20/22 www.uniteck.fr
UNIFIX 300 B –FIJACIÓN EN SUPERFICIA PLANA
•Fije las 2 piezas N°95 y N°94 en función de la inclinación elegida
•Fije el conjunto sobre su superficie plana (suelo duro o pared rígida) con tornillos adaptados a
su superficie (tornillos y clavijas no provistos).
M10x25
X12
D10
X12
M10
X12
N°95
X2
