urmet domus 5330 User manual

DS 1131-005 LBT 7928
Mod.
5330
DISPOSITIVI PER SEGRETO CONVERSAZIONE
CALL PRIVACY DEVICES
DISPOSITIFS POUR SECRET DE CONVERSATION
DISPOSITIVOS PARA CONVERSATION SECRETA
MITHÖRSPERREN

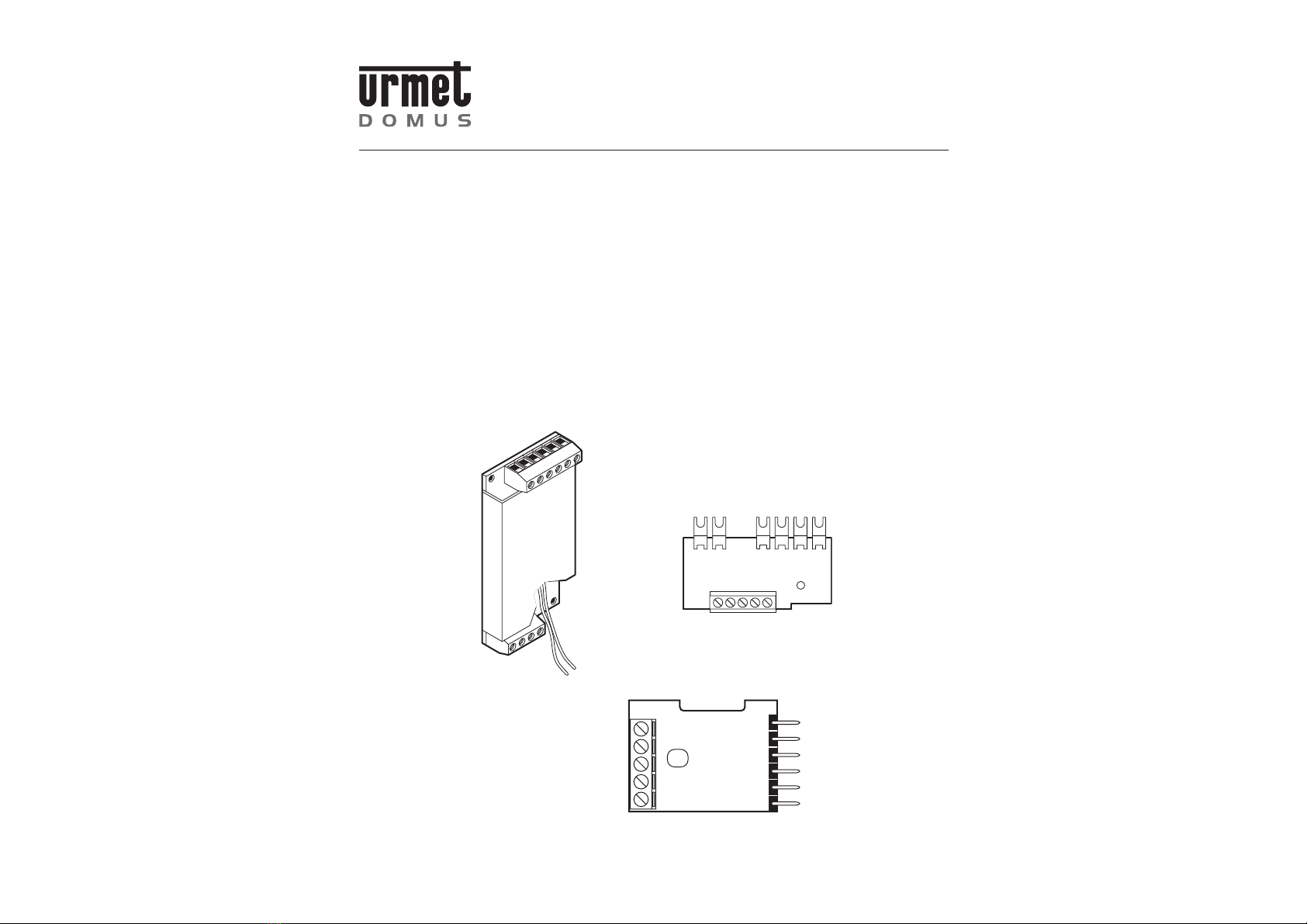

Sch./Ref. 5330/60 - 1131/5 - 1134/5
1CA 2 6109
Sch./Ref. 5330/60
Sch./Ref. 1131/5
Sch./Ref. 1134/5

2DS1131-005 3
DS1131-005
Todos los aparatos están desabilitados normalmente
a la conversación (levantando el microteléfono no
se podrá oir ninguna conversación): solamente el
aparato llamado desde el exterior podrá iniciar la
conversación con el que ha llamado, sin que ningún
otro aparato pueda interceptar la comunicacion.
El interfono se habilitará la conversación después
del recido de la llamada hasta la llamada sucesiva.
Si esta llamada no va dirigida al mismo interfono y
el portero automático se interrumpe. El dispositivo
de secreto ofrece 2 posibilidades de abertura de la
cerradura eléctrica:
• Libre: ocurre cada vez que se aprieta el pulsador
que abre la puerta.
• Con secreto: la cerradura automática se podrá
accionar solamente después de una llamada.
DEUTSCH
Die Mithörsperren sind nur für die Türsprechanlagen
geeignet. Bei den Anlagen mit Sprechanlage
Mod. Scaitel sind folgende Mithörsperren zu
verwend:
• BN1131/5je Sprechanlage.
• BN 5530/60je Türstation.
Bei den Anlagen mit Haustelefonen Mod. Utopia
sind folgende Mithörsperren zu verwend:
• BN 5330/5je Haustelefone.
• BN 5530/60je Türstation.
Alle Apparate sind unter normalen Umständen
gesperrt (wenn man den Hörer abhebt, kann kein
Gespräch mitgehört werden): nur der von der
Türstation angerufene Apparat Apparat kann mit der
anrufenden Person spechen. Kein anderer Benutzer
kann sich einschalten und das Gespräch mithören.
Der angerufene Apparat kann bis zum folgenden
Anruf sprechen. Wenn dieser Anruf nich an delselben
Apparat gerichtet ist, wird die Verbindung mit der
Außenstelle ausgelöst.
Die Mithörsperre bietet 2Moglichkeiten zur
Betatingung des elektrischen:
• Frei: wenn die Turoffnertaste gedruckt wird.
• Mithörsperre: der elektrische Türöffner kann nur
nach einem Anruf betätigt werden.
ITALIANO
I dispositivi sono utilizzati per ottenere il segreto di
conversazione nei soli impianti con portiere elettrico.
Negli impianti con citofoni Mod. Scaitel, i dispositivi
per ottenere la funzione di segreto sono:
•Sch. 1131/5per ogni citofono.
•Sch. 5330/60per ogni pulsantiera.
Negli impianti con citofoni Mod. Utopia, i dispositivi
sono:
•Sch. 1134/5per ogni citofono.
•Sch. 5330/60per ogni pulsantiera.
Tutti gli apparecchi sono normalmente disabilitati
alla conversazione (sollevando il microtelefono
non si sente alcuna conversazione): solo
l’apparecchio che viene chiamato dalla pulsantiera
puòiniziare la conversazione con il chiamante,
nessun altro citofono puòinserirsi ed intercettare la
comunicazione.
L’apparecchio chiamato èabilitato alla
conversazione sino ad una successiva chiamata,
che, se non diretta allo stesso, lo disimpegna dalla
connessione con il posto esterno. Il dispositivo
consente 2possibilitàdi apertura della serratura
elettrica:
•Libera: che avviene tutte le volte che si preme a
fondo il tasto apriporta.
•Sotto segreto: la serratura puòessere azionata
solo a seguito di una chiamata.
ENGLISH
These devices are used to assure call privacy in
systems with outdoor station only. In systems with
Mod. Scaitel door phone, call privacy devices are as
follows:
• Ref. 1131/5 for each door phone
• Ref. 5330/60 for each push-button panel.
In systems with Mod. Utopia door phones, call
privacy devices are as follows:
• Ref. 1134/5 for each door phone
• Ref. 5330/60 for each push-button panel.
All door phones are normally disabled for converation
(no conversation can be heard on lifting the hand-
set). Only the door phone called from the push-
button panel can initiate the conversation with the
caller, certain that no-one else door phone can
barge in and listen to the conversation.
The door phone called is enabled for conversation
until the next call. If this call is not for the door
phone, this is released from the connection with the
outdoor set. The call privaci device provides two
possibilities as regards opening the electric lock:
• Free: which happens each time the hook lever is
fully pressed.
• Privacy: the lock can be activated only following
a call
FRANÇAIS
Les dispositifs sont utilisés pour obtenir le secret
de conversation uniquement dans les installation
avec portier électrique. Dans le installation avec
des interphones Mod. Scaitel, les dispositifs pour
obtenir la fonction de secret sont:
• Réf. 1131/5pour chaque interphone.
• Réf. 5330/60pour chaque plaque de rue.
Dans les installation avec des interphones Mod.
Utopia, les dispositifs employés sont:
• Réf. 1134/5pour chaque interphone.
• Réf. 5330/60pour chaque plaque de rue.
Tous les appareils sont normalement déshabilités
àla conversation (en soulevant le combiné, on
n’entend aucune conversation): seul l’appareil qui
est appeléde la plaque de rue peut commercer
la conversation avec celui qui appelle, aucun
autre interphone ne peut s’insérer et intercepter la
conversation.
L’appareil est habilitéàla conversation jasqu’à un
appel successif, qui, s’il ne lui est pas adressé,
le désengage de la connexion avec le precedent.
Le dispositif donne 2possibilités d’overture de la
serrure électrique:
• Libre: ce qui se produit toutes les fois que l’on
appuie àfond sur la touche over-porte de la
serrure électrique.
• Sous secret: la gâche peut actionner uniquement
àla suite d’un appel.
ESPAÑOL
Los dispositivos se emplean para garantizar la
conversación secreta solamente en las instalaciones
con portero automático. En las instalaciones con
interfonos Mod. Scaitel, los dispositivos para obtener
la función de secreto son:
• Ref. 1131/5 para cada interfono.
• Ref. 5330/60 para cada placa pulsadora
En las instalaciones con interfonos Mod. Utopia, los
dispositivos empleados son:
• Ref. 1134/5 para cada interfono
• Ref. 5330/60 para cada placa pulsadora.

4DS1131-005 5
DS1131-005
INSTALLAZIONE DISPOSITIVO Sch. 1134/5 (per citofoni Mod. Utopia)
INSTALLATION OF DEVICE Ref. 1134/5 (for Mod. Utopia door phone)
INSTALLATION DU DISPOSITIF Réf. 1134/5 (pour interphone Mod. Utopia)
INSTALACION DEL DISPOSITIVO Ref. 1134/5 (para interfonos Mod. Utopia)
EINBAU DER MITHÖRSPERRE BN 1134/5 (für Sprechanlage Mod. Utopia)
• Rimuovere l’altoparlante del citofono (Fig. 1).
• Allentare le viti della morsettiera del citofono.
• Inserire i terminali del segreto nei morsetti (Fig. 2).
• Bloccare il dispositivo con la vite fornita a corredo e serrare le viti della morsettiera del citofono.
• Riposizionare l’altoparlante (Fig. 3).
Se si desidera azionare l’elettroserratura solo a seguito di una chiamata tagliare il ponticello P1
presente sul circuito stampato del citofono (Fig. 4) .
• Remove the door phone speaker (Fig. 1).
• Loosen the door phone terminal board screws.
• Insert the conversation privacy terminals (Fig. 2).
• Fasten the device with the screw included and tighten the terminal board screws on the door phone.
• Reposition the speaker (Fig. 3).
Cut jumper P1 on the printed circuit of the door phone to operate the electrical lock after receiving a
call only (Fig. 4) .
• Déposer le haut-parleur de l’interphone (Fig. 1).
• Desserrer les vis du bornier de l’interphone.
• Engager les terminauxde la fonction confidentialitédans les bornes (Fig. 2).
• Bloquer le dispositif àl’aide de la vis livrée de série et serrer les vis du bornes de l’interphone.
• Reposer le haut-parleur (Fig. 3).
Si l’on souhaite actionner la serrure électrique uniquement àla suite d’un appel, couper le cavalier P1
présent sur le circuit impriméde l’interphone.
• Retirar el altavoz del interfono (Fig. 1).
• Aflojar los tornillos del tablero de bornes del interfono.
• Introducir los terminales del secreto en los bornes (Fig. 2).
• Bloquear el dispositivo con el tornillo entregado con el equipo y ajustando los tornillos del tablero de
bornes del interfono.
• Colocar otra vez el altavoz (Fig. 3).
Si se desea accionar la cerradura eléctrica sólo después de una llamada, retirar el puente P1 presente
en el circuito impreso del interfono (Fig. 4) .
• Den Lautsprecher aus der Sprechanlage entfernen (Fig. 1).
• Die Schrauben des Klemmenbretts der Sprechanlage lösen.
• Die Anschlüsse der Mithörsperre in die Klemmen einführen (Fig. 2).
• Die Vorrichtung mit der in der Lieferung enthaltenen Schraube befestigen und die Schrauben des
Klemmenbretts der Sprechanlage wieder anziehen.
•
Den Lautsprecher wieder einsetzen (Fig. 3).
Soll die Elektroverriegelung nur im Anschluss an einen Anruf betätigt werden, die Polbrücke P1 auf der
Platine der Sprechanlage entfernen (Fig. 4) .
P1
1
2
3
4Se si desidera azionare l’elettroserratura solo a
seguito di una chiamata tagliare il ponticello P1
presente sul circuito stampato del citofono.
Cut jumper P1 on the printed circuit of the
door phone to operate the electrical lock after
receiving a call only.
Si l’on souhaite actionner la serrure électrique
uniquement àla suite d’un appel,couper le
cavalier P1 présent sur le circuit impriméde
l’interphone.
Si se desea accionar la cerradura eléctrica sólo
después de una llamada, retirar el puente P1
presente en el circuito impreso del interfono.
Soll die Elektroverriegelung nur im Anschluss
an einen Anruf betätigt werden,die Polbrücke
P1 auf der Platine der Sprechanlage
entfernen.

6DS1131-005 7
DS1131-005

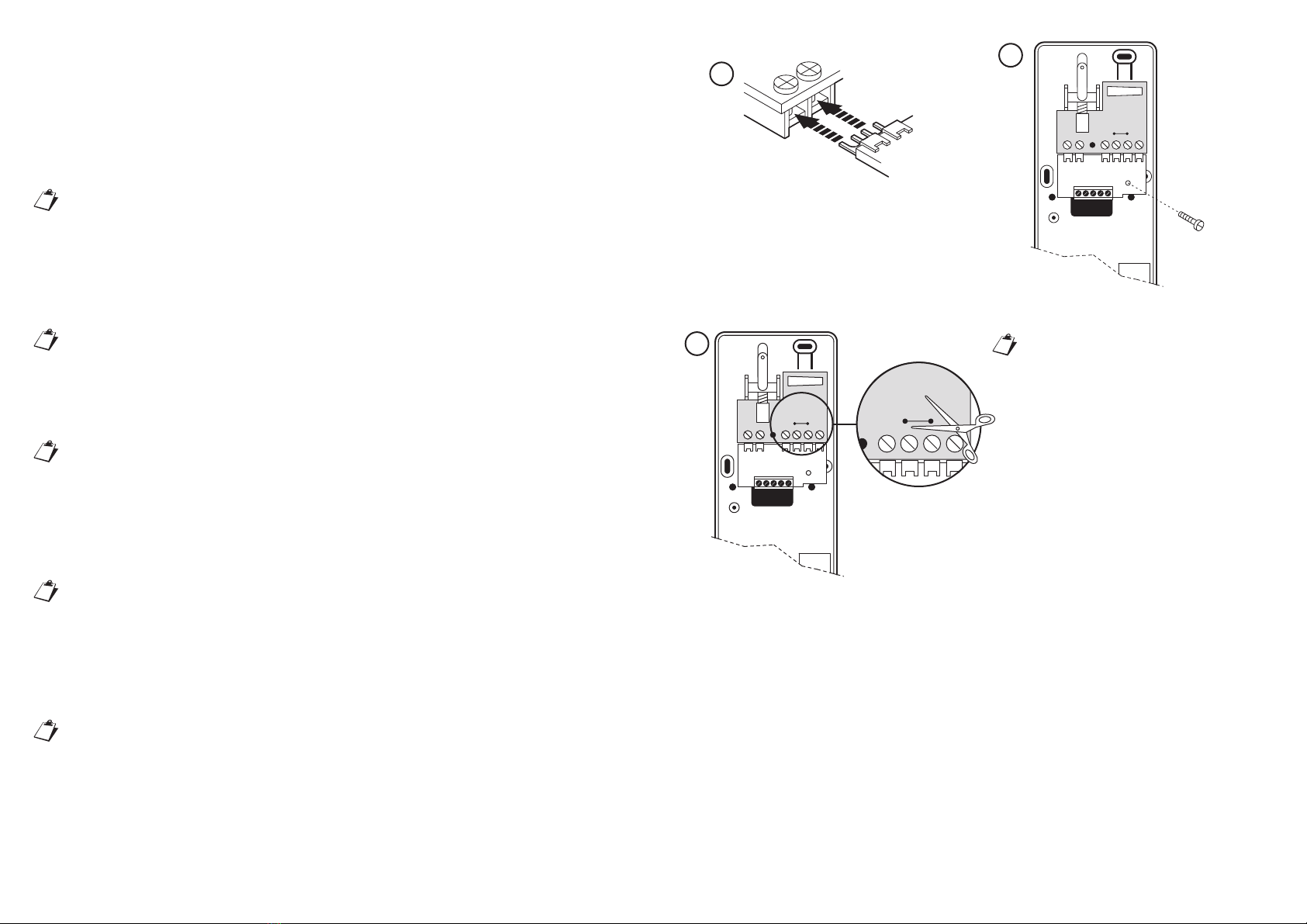

INSTALLAZIONE DISPOSITIVO Sch. 1131/5 (per citofoni Mod. Scaitel)
INSTALLATION OF DEVICE Ref. 1131/5 (for Mod. Scaitel door phone)
INSTALLATION DU DISPOSITIF Réf. 1131/5 (pour interphone Mod. Scaitel)
INSTALACION DEL DISPOSITIVO Ref. 1131/5 (para interfonos Mod. Scaitel)
EINBAU DER MITHÖRSPERRE BN 1131/5 (für Sprechanlage Mod. Scaitel)
• Allentare le viti delle morsettiere del citofono.
• Infilare i terminali del segreto tra le tracce del circuito stampato del citofono ed i dadi dei morsetti (Fig. 1).
•
Bloccare il dispositivo con la vite fornita a corredo e serrare le viti della morsettiera del citofono (Fig. 2).
Se si desidera azionare l’elettroserratura solo a seguito di una chiamata rimuovere il ponticello 6-10
presente sul circuito stampato del citofono (Fig.3).
• Loosen the door phone terminal board screws.
• Insert the call privacy terminals between the tracks of the printed circuit of the door phone and the nuts of
the terminals (Fig. 1).
• Fasten the device with the screw included and tighten the terminal board screws on the door phone
(Fig. 2) .
Remove jumper 6-10 on the printed circuit of the door phone to operate the electrical lock after
receiving a call only (Fig.3).
• Desserrer les vis des borniers de l’interphone.
• Enfiler les terminauxdu secret parmi les tracer du circuit imprimédu interphone et les écrois des bornes
(Fig. 1).
• Bloquer le dispositif àl’aide de la vis livrée de série et serrer les vis du bornes de l’interphone (Fig. 2) .
Si l’on souhaite actionner la serrure électrique uniquement àla suite d’un appel, retirer le cavalier 6-10
présent sur le circuit impriméde l’interphone (Fig.3).
• Aflojar los tornillos de los tableros de bornes del interfono.
• Insertar los bomes del terminal del secreto de conversación entre las trazar del circuito impreso del
interfono y los pernos de los bornes (Fig. 1).
• Bloquear el dispositivo con el tornillo entregado con el equipo y ajustando los tornillos del tablero de
bornes del interfono (Fig. 2) .
Si se desea accionar la cerradura eléctrica sólo después de una llamada, retirar el puente 6-10
presente en el circuito impreso del interfono (Fig.3).
• Die Schrauben der Klemmenbretter der Sprechanlage lösen.
• Die Endverschlüsse der Mithörsperre zwischen die Spuren der gedruckten Schaltung des Sprechanlagen
und die Klemmenmuttern einstecken (Fig. 1).
• Die Vorrichtung mit der in der Lieferung enthaltenen Schraube befestigen und die Schrauben des
Klemmenbretts der Sprechanlage wieder anziehen (Fig. 2) .
Soll die Elektroverriegelung nur im Anschluss an einen Anruf betätigt werden, die Polbrücke 6-10 auf
der Platine der Sprechanlage entfernen (Fig.3).
1CA 2610 9
1
2
3
1CA 2610 9
Se si desidera azionare l’elettroserratura
solo a seguito di una chiamata rimuovere il
ponticello 6-10 presente sul circuito stampato
del citofono.
Remove jumper 6-10 on the printed circuit of
the door phone to operate the electrical lock
after receiving a call only.
Si l’on souhaite actionner la serrure électrique
uniquement àla suite d’un appel,retirer le
cavalier 6-10 présent sur le circuit impriméde
l’interphone.
Si se desea accionar la cerradura eléctrica
sólo después de una llamada, retirar el puente
6-10 presente en el circuito impreso del
interfono.
Soll die Elektroverriegelung nur im Anschluss
an einen Anruf betätigt werden,die Polbrücke
6-10 auf der Platine der Sprechanlage
entfernen.

8DS1131-005 9
DS1131-005
INSTALLAZIONE DISPOSITIVO Sch. 5330/60 (all’interno delle pulsantiere)
INSTALLATION OF THE Ref. 5330/60 DEVICE (inside the push-button panels)
INSTALLATION DISPOSITIF Réf. 5330/60 (a l’intèrieur des plaques de rue)
INSTALACION DEL DISPOSITIVO Ref. 5330/60 (dentro de las placas pulsadoras)
EINBAU DER MITHÖRSPERRE BN 5330/60 (in die Türstationen)
Date le dimensioni del dispositivo, il dispositivo Sch. 5330/60 puòessere posizionato solo dietro ad un
modulo speciale oppure ai moduli pulsanti.
Given the dimensions of the device, the Réf. 5330/60 can be positioned only behind a special module or
button module.
Compte tenu des dimensions du dispositif, l’article Réf. 5330/60 ne peut être positionnéque derrière un
module spécial ou les modules des touches.
Debido a las dimensiones del dispositivo, el dispositivo Ref. 5330/60 sólo se puede colocar detrás de un
módulo especial o de módulos de pulsadores.
Aufgrund der Abmessungen der Vorrichtungkann die VorrichtungKarte 5330/60 nur hinter einem speziellen
Modul oder Tastenmodulen positioniert werden.
∅2,9 x 6,5
Scatola incasso plastica
Plastic embedded box
Boîtier d’encastrement plastique
Caja de empotramiento de plastico
Kunstoff-Einbaukasten
Tettuccio con visiera
Hood cover
Visière avec ailet
Cabina con visera
Regendach mit Wetterschutz
∅2,2 x 9,5
h = 4
Mod. SINTHESI
Mod. 725
1 Fila (da 1 a 4 pulsanti) Scatola plastica
1 Row (from 1 to 5 buttons) Plastic box
1 Rangée (de 1 a 4 touches) boîtier plastique
1 Fila (de 1 a 4 pulsantes) caja de plastico
1 Reihe (1 bis 4 Tasten) Kunststoffkasten
∅2,9 x 6,5
1 Fila (da 5 a 8 pulsanti) Scatola metallo
1 Row (from 5 to 8 buttons) Metal box
1 Rangée (de 5 a 8 touches) boîtier metallique
1 Fila (de 5 a 8 pulsantes) caja de metal
1 Reihe (5 bis 8 Tasten) Metalkasten
∅2,2 x 6,5
h = 1,6
∅2,2 x 6,5
h = 1,6
2 File (da 4 a 28 pulsanti) Scatola in metallo
2 Rows (from 4 to 28 buttons) embedded metal box
2 Rangées (de 4 a 28 touches) boîtier a encastrement metallique
2 Filas (de 4 a 28 pulsantes) caja de empotramiento de metal
2 Reihen (4 bis 28 Tasten) Metall-Einbaukasten
Mod. 1128
Il dispositivo puòessere installato soltanto se si èutilizzato il kit per montaggio ad incasso Sch. 1128/51.
The device can be installed only if the flush-mounting kit is used Ref. 1128/51.
Ce dispositifne peut être installéqu’en cas d’utilisation du kit de montage par encastrement Réf. 1128/51.
El dispositivo se puede instalar sólo si se utiliza el kit de montaje para empotrar Ref. 1128/51.
Das Gerät kann nur installiert werden, wenn der Kit für die Einbau-Montage verwendet wird Karte 1128/51.

10 DS1131-005 11
DS1131-005
(VX.021)
1
9
2
10
CA
6
G/T
~0
~12
~0
~12U2
U1
G/T
U3
U4
U1
G/T ~12
~0
~12
G/T
~0
U2
2
1A
L
+
-
1
-6
+6
~0
~18
~12
-J
PS
~
~
SN
1A
2A
AP
2B
-/~
1B
9
PS
~12
1
1
9
2
10
CA
6
1
9
2
10
CA
6
1
9
2
10
CA
6
A
B
E
F
CD
G
HL
I
Sch./Ref.786/11-28 VA
Sch./Ref.786/1-28 VA
Sch./Ref.786/14-28 VA
Sch./Ref.786/38-38 VA
SCHEMA DI COLLEGAMENTO
WIRING DIAGRAM
SCHEMAS DE RACCORDEMENT
ESQUEMAS DE CONEXIÓN
ANSCHLUSSPLÄNE SC101-1134D
VX.021 Sul/i dispositivo/i tagliare i ponticelli:
a) 6 - 10 (su Scaitel)
b) P1 (su Utopia)
Cut jumpers in device:
a) 6 - 10 (Scaitel)
b) P1 (Utopia)
Sur le(s) dispositif(s),couper les cavaliers:
a) 6 - 10 (Scaitel)
b) P1 (Utopia)
LEGENDA / KEY / LEGENDE / LEYENDA / KURZZEICHEN
AAi citofoni successivi
To the following door phones
Auxinterphones suivants
A los interfono sucesivos
Zu den folgenden Sprechanlagen
BAzionamento Serratura LIBERO
Lock release FREE
Ouverture Serrure LIBRE
Abertura de la cerradura LIBRE
Öffnen SchloßFREI
CAzionamento Serratura SOTTO SEGRETO
Lock release PRIVACY
Ouverture Serrure SOUS SECRET
Abertura de la cerradura CON SECRETO
Öffnen SchloßMITHÖRSPERRE
DAi moduli successivi
To next modules
Vers les modules suivants
A los siguientes módulos
An die anschließenden Module
EAlimentatore citofonico
Door phone power supply
Alimentation interphone
Alimentacion para porteros
Haussprech- netzgerät
F
Rete ~
Mains ~
Secteur ~
Red ~
Netz~
GDipositivo di disinserzione
Switch-off device
Dispositifde désinsertion
Dispositivo de desactivación
Ausschaltvorrichtung
HAzionamento Serratura
Lock release
Ouverture Serrure
Abertura de la cerradura
Öffnen Schloß
ISerratura elettrica
Electric lock
Serrure electrique
Cerradura eléctrica
Elektrisches schloss
LIlluminazione cartellini
Name tag lighting
Eclairage des étiquettes
Iluminación de tarjeteros
Namensschildbeleuchtung
En el/los dispositivos cortar los puentes:
a) 6 - 10 (Scaitel)
b) P1 (Utopia)
Aufder/den Vorrichtung/en die Polbrücken
abschneiden:
a) 6 - 10 (Scaitel)
b) P1 (Utopia)

DS 1131-005 LBT 7928
http://www.urmetdomus.com
e-mail:[email protected]
FILIALI
URMET DOMUS S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. 011.24.00.000 (RIC. AUT.)
Fax [phone] - 323
Call Center 011.23.39.801
STABILIMENTO
20151 MILANO - Via Gallarate 218
Tel. [phone] - Fax [phone]
00043 CIAMPINO (ROMA) - Via L.Einaudi 17/19A
Tel. [phone] - Fax [phone]
80013 CASALNUOVO (NAPOLI)
Via Nazionale delle Puglie 3
Tel. [phone] - Fax [phone]
30030 VIGONOVO (VENEZIA) - Via del Lavoro 71
Tel. [phone] r.a. - Fax [phone]
