urmet domus 1043 User manual

DS1043-163D LBT8123
Dispositivo sonoro di allarme incendio
da esterno autoalimentato
Self-powered Outdoor sound device
for fire alarm system
Sch./Ref. 1043/256
Manuale di installazione / Installation Manual
Mod.
1043

2 DS1043-163D
ITALIANO
1 CARATTERISTICHE GENERALI
Prodotto da costruzione conforme al regolamento CPR.
Dotato di serie di un modulo convertitore 24/12Vcc per consentire il funzionamento in abbinamento a tutte
le centrali di rilevazione incendio disponibili. Va equipaggiato con una batteria interna 12V - 1,9 Ah.
Per l'utilizzo con le centrali di rilevazione incendio URMET, essendo equipaggiate di una linea bilanciata di
controllo dell'integrità delle connessioni, raccomandiamo di attenersi agli esempi di collegamento di seguito
riportati.
Principio di funzionamento
Il dispositivo sonoro si attiva con la presenza di tensione positiva a 24V sul morsetto "+ LINE IN".
La presenza del segnale di comando provoca l'attivazione della sirena con tempo di suonata
illimitato (non temporizzato) come da normativa EN54-3 sulla rilevazione incendi.
URMET S.p.A. –Via Bologna, 188/C
10154 Torino (TO) –ITALY
12
0051-CPR-0385
DoP n. 0051-CPR-0385
EN54-3:2001 + A1:2002 + A2:2006
Dispositivo sonoro di allarme incendio
Tipo B per uso esterno
1043/256
Dati tecnici: vedi manuale LBT8123
e dossier tecnico di progetto presso costruttore.
0051
12

DS1043-163D 3

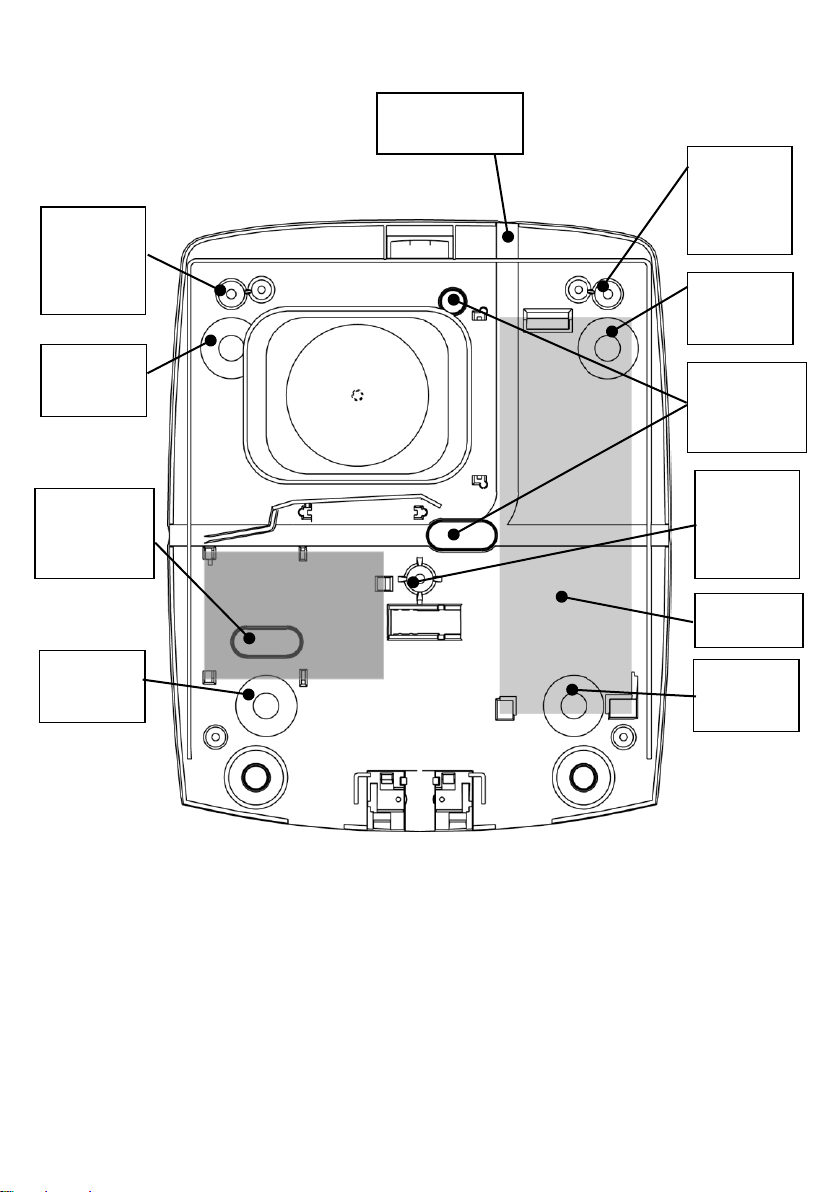

2 INSTALLAZIONE
Aprire la sirena svitando le tre viti frontali di chiusura;
Fratturare una delle predisposizioni a sfondamento per il passaggio dei cavi e fissare la sirena al muro
tramite i tasselli forniti utilizzando i fori previsti;
Effettuare i collegamenti;
Inserire la batteria nell’alloggiamento e collegare i faston: filo rosso al positivo, filo nero al negativo;
Chiudere e fissare con le apposite viti il coperchio esterno.
Canaline
passaggio cavi
Colonna
forata per
fissaggio
coperchio
esterno
Colonna
forata per
fissaggio
coperchio
esterno
Colonna
forata per
fissaggio
coperchio
esterno
Foro per
fissaggio
al muro
Predisposiz.
sfondamento
passaggio
cavi
Foro per
fissaggio
al muro
Foro per
fissaggio
al muro
Foro per
fissaggio
al muro
Alloggiam.
batteria
Predisposiz.
sfondamento
passaggio
cavi

4 DS1043-163D
3 CONNESSIONI
LINE IN +
Morsetto di ingresso positivo linea di allarme (uscita sirena) proveniente dalla
centrale di rilevazione incendio o da altre sirene/campane in cascata.
LINE IN -
Morsetto di ingresso negativo linea di allarme (uscita sirena) proveniente dalla
centrale di rilevazione incendio o da altre sirene/campane in cascata.
LINE OUT +
Uscita positivo linea di allarme (uscita sirena) per pilotare eventuali altri
dispositivi connessi in cascata.
LINE OUT -
Uscita negativo linea di allarme (uscita sirena) per pilotare eventuali altri
dispositivi connessi in cascata.
EOL
End Of Line. Terminazione per la resistenza di fine linea, da collegare al
negativo di allarme proveniente dalla centrale di rilevazione incendio o da altre
sirene/campane solo sull'ultimo dispositivo.
+ 24V -
Ingresso alimentazione dispositivo (da prelevare in centrale).
Attenzione: la mancanza dell'alimentazione determina lo sgancio del relè con
relativa apertura della resistenza R di fine linea.
+ FLASH -
Collegamento lampada flash a filamento.
SPEAKER
Collegamento tromba.
R*: Il valore della resistenza deve essere quello indicato nel manuale tecnico della centrale di
rilevazione incendio utilizzata.
R* di fine linea

DS1043-163D 5
4 COLLEGAMENTO CON CENTRALI URMET
4.1 COLLEGAMENTO CON CENTRALI 1043/022A - 1043/024A - 1043/136

6 DS1043-163D

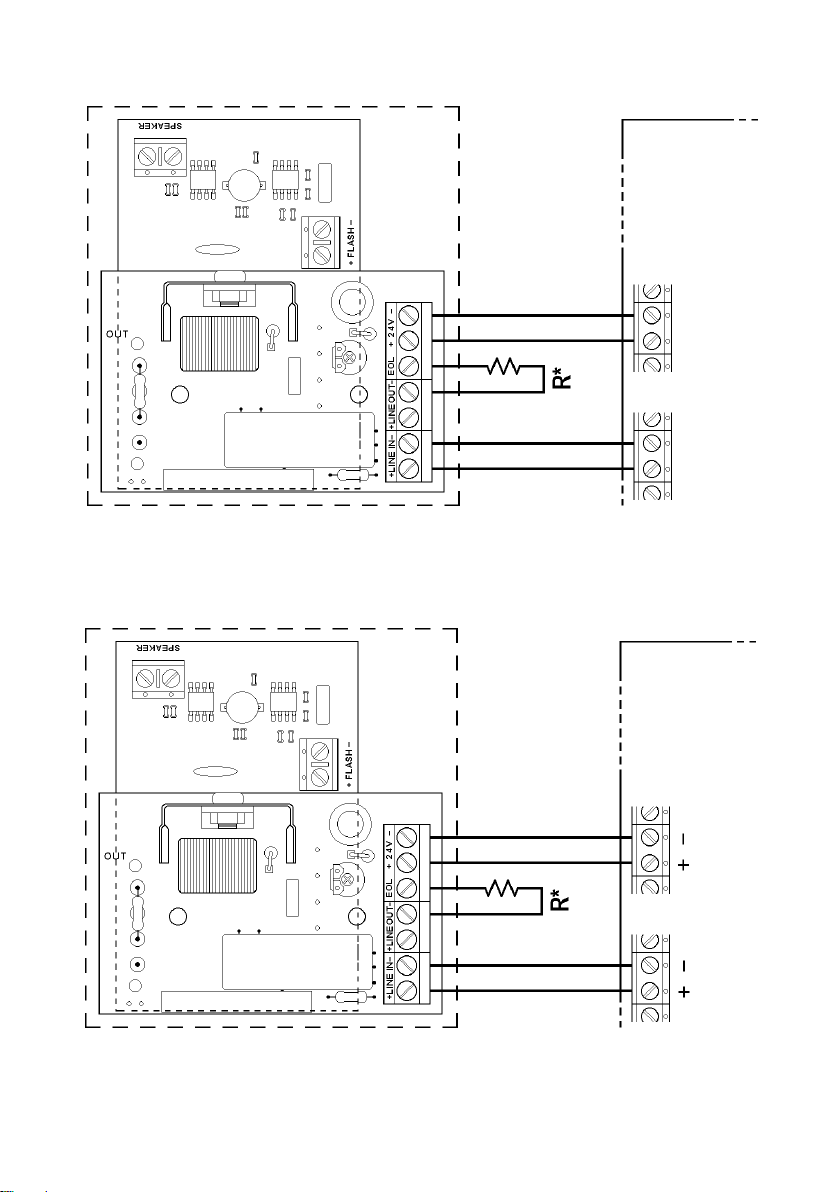

4.2 COLLEGAMENTO CON CENTRALI 1043/5x0 - 1043/422 - 1043/424
Sirena 1043/256
+ PW - PW
+ IC - IC
Centrale
URMET
1043/422
1043/424
CTK1
Centrale
URMET
1043/5x0
OUT
Sirena 1043/256
R*: Il valore della resistenza deve essere quello indicato nel manuale tecnico della centrale di rilevazione incendio utilizzata.

DS1043-163D 7
5 CARATTERISTICHE TECNICHE
Blocco suonata alla prima alimentazione
Tensione nominale di alimentazione..................................................................................................24 Vdc
Tensione minima di funzionamento ...................................................................................................18 Vdc
Tensione massima di funzionamento.................................................................................................30 Vdc
Assorbimento a riposo................................................................................................................24 mA tipici
Assorbimento max di ricarica batteria...............................................................................................650 mA
Assorbimento in allarme.......................................................................................1A alla tensione nominale
Potenza max in allarme.........................................................................................................................24W
Potenza lampada ad incandescenza.....................................................................................................10W
Grado di protezione involucro certificato (EN 60529).......................................................................... IP33C
Grado di protezione involucro dichiarato dal costruttore.........................................................................IP43
Grado di resistenza meccanica IK dichiarato dal costruttore..................................................................IK08
Frequenza di funzionamento .................................................................................................2400÷2800 Hz
Accumulatore allocabile..............................................................................12V 1.9Ah, 12V 2Ah, 12V 2.1Ah
Temperatura di funzionamento certificata..............................................................................-25°C ÷ +70°C
Portata contatti relè controllo fine linea................................................................................... 6 A @ 24 Vdc
Dimensioni (l x h x p)....................................................................................................254 x 314 x 108 mm
SPETTRO EMISSIONE ACUSTICA AD 1 METRO
1043/256 –PIANO ORIZZONTALE [ dB(A) ] a 1m.
Angolo
15°
45°
75°
105°
135°
165°
Con batteria
100
106
108
110
106
105
Senza batteria
99
106
108
112
109
105
1043/256 –PIANO VERTICALE [ dB(A) ] a 1m.
Angolo
15°
45°
75°
105°
135°
165°
Con batteria
101
103
107
110
111
102
Senza batteria
104
105
110
109
108
100
IMPORTANTE: Le batterie sono considerate rifiuti pericolosi (C.E.R. 160601)
e pertanto vanno consegnate presso smaltitori autorizzati.

8 DS1043-163D
ENGLISH
1 GENERAL CHARACTERISTICS
Manufacture product complying with CPR regulation.
Provided with standard 24/12Vdc converter module to allow operation coupled to all available fire
detection control panels. To be equipped with 12V –1.9 Ah internal battery.
For use with URMET, fire detection control panels, because they are equipped with a balanced line to
control connection integrity, we recommend to comply with below shown connection examples.
Operation principle
The sound device rings for the presence of a voltage of 24V on "+ LINE IN" terminal block.
The presence of the control signal the siren to start with unlimited (not timed) ring time as
from EN54-3 regulation on fire detection.
URMET S.p.A. –Via Bologna, 188/C
10154 Torino (TO) –ITALY
12
0051-CPR-0385
DoP n. 0051-CPR-0385
EN54-3:2001 + A1:2002 + A2:2006
Fire alarm sound device
Type B for outdoor
1043/256
Technical data: see manual LBT8123
and project technical file at manufacturer’s.
0051
12

DS1043-163D 9
2 INSTALLATION
Open the siren by unscrewing the three front closing screws;
Break one of breaking down arrangements for cable passage and fix the siren to the wall through
provided blocks by using holes provided for;
Make connections;
Enter the battery into the housing and connect faston connectors: red wire to positive pole, black wire
to negative pole;
Close and fix outer cover with special screws.
Cables passing
raceways
Drilled
riser for
securing
external
cover
Drilled
riser for
securing
external
cover
Drilled
riser for
securing
external
cover
Wall
fastening
hole
Cables
passage
piercing
arrangem.
Wall
fastening
hole
Wall
fastening
hole
Wall
fastening
hole
Battery
housing
Cables
passage
piercing
arrangem.

10 DS1043-163D
3 CONNECTIONS
LINE IN +
Positive input rest pin for alarm line (otput siren) from either fire detection
control panel or other cascaded sirens/bells.
LINE IN -
Negative input rest pin for alarm line (otput siren) from either fire detection
control panel or other cascaded sirens/bells.
LINE OUT +
Positive output for alarm line (otput siren) to drive any other cascaded devices.
LINE OUT -
Negative output for alarm line (otput siren) to drive any other cascaded devices.
EOL
End Of Line. Termination for end of line resistance, to be connected to alarm
negative pole from either fire detection control panel or other sirens/bells just
on last device.
+ 24V -
Device power supply input (to be taken out of control panel).
Caution: lack of power supply causes the relay to break loose with consequent
opening of end of line resistance R.
+ FLASH -
Filament flash-lamp connection.
SPEAKER
Horn connection.
R*: Resistance value must be as indicated in used fire control panel technical manual.
End of line R*

DS1043-163D 11
4 CONNECTION TO CONTROL PANELS URMET
4.1 CONNECTION WITH 1043/022A –1043/024A –1043/136 CONTROL PANEL
1043/022A
1043/024A
1043/136
Control Panel
Output lines
Interface
(yellow label)
SW1 pos.“A”
JP1 removed
1043/256
Self-powered siren

12 DS1043-163D

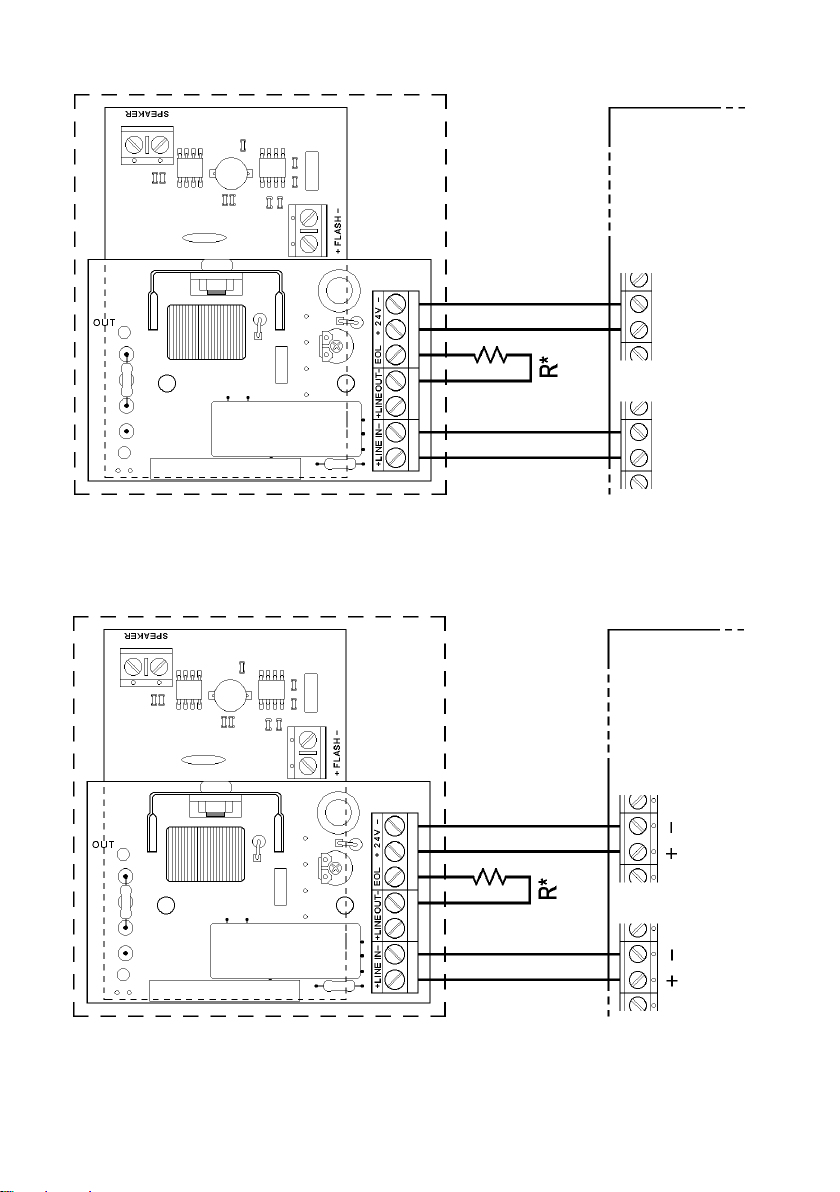

4.2 CONNECTION WITH 1043/5x0 - 1043/422 - 1043/424 CONTROL PANEL
1043/256 Siren
+ PW - PW
+ IC - IC
URMET
1043/422
1043/424
Control
panel
CTK1
URMET
1043/5x0
Control
panel
OUT
1043/256 Siren
R*: Resistance value must be as indicated in used fire control panel technical manual.

DS1043-163D 13
5 TECHNICAL CHARACTERISTIC
Locking ringing at first power supply
Power supply nominal voltage...........................................................................................................24 Vdc
Operation minimum voltage...............................................................................................................18 Vdc
Operation maximum voltage..............................................................................................................30 Vdc
Absorption at rest ....................................................................................................................24 mA typical
Battery recharge max absorption......................................................................................................650 mA
Absorption in alarm conditions....................................................................................1A at nominal voltage
Power max in alarm conditions..............................................................................................................24W
Incandescent lamp power......................................................................................................................10W
Certified (EN 60529) shell protection grade ........................................................................................ IP33C
Shell protection grade as declared by manufacturer..............................................................................IP43
IK mechanical resistance grade as declared by manufacturer ...............................................................IK08
Operating frequency..............................................................................................................2400÷2800 Hz
Allocable battery.........................................................................................12V 1.9Ah, 12V 2Ah, 12V 2.1Ah
Certified operation temperature .............................................................................................-25°C ÷ +70°C
End of line control relay contact capacity................................................................................ 6 A @ 24 Vdc
Dimensions (w x h x d) .................................................................................................254 x 314 x 108 mm
SPETTRO EMISSIONE ACUSTICA AD 1 METRO
1043/256 –HORIZONTAL PLAN ORIZZONTALE [ dB(A) ] at 1m.
Angle
15°
45°
75°
105°
135°
165°
With battery
100
106
108
110
106
105
Without battery
99
106
108
112
109
105
1043/256 –VERTICAL PLAN [ dB(A) ] at 1m.
Angle
15°
45°
75°
105°
135°
165°
With battery
101
103
107
110
111
102
Without battery
104
105
110
109
108
100
IMPORTANT: Batteries must be deemed dangerous wastes (E.W.C. 160601)
and therefore they must be delivered to authorised disposal operators.
ACOUSTIC EMISSION SPECTRUM AT 1 METRE

14 DS1043-163D
6 NOTES

DS1043-163D 15

16 DS1043-163D
LBT8123
DS1043-163D
Area tecnica
servizio clienti +39. 011.23.39.810
http://www.urmet.com
e-mail: info@urmet.com
MADE IN ITALY
URMET S.p.A.
10154 TORINO (ITALY)
VIA BOLOGNA 188/C
Telef. +39. 011.24.00.000 (RIC.AUT.)
Fax +39. 011.24.00.300 - 323
Other manuals for 1043
11
This manual suits for next models
2
Table of contents
Languages:
Other urmet domus Marine Equipment manuals
Popular Marine Equipment manuals by other brands

Olympic
Olympic TIM CAMPBELL Assembly instructions

Furuno
Furuno FCV-1100L Operator's manual

Samyung ENC
Samyung ENC SES-2000 Quick reference guide

Pro Charging Systems
Pro Charging Systems BOS12V2 Safety, installation and operating instructions

Alphatron Marine
Alphatron Marine BASICTRIPLEPILOT Installation & user manual

Simrad
Simrad IS12 manual
