urmet domus elekta steel 1060 User manual

DS 1060-135 LBT 20552
Mod.
1060
MODULO DI CHIAMATA ELEKTA STEEL
ELEKTA STEEL CALL MODULE
MODULE D’APPEL ELEKTA STEEL
MÓDULO DE LLAMADA ELEKTA STEEL
RUFMODUL ELEKTA STEEL
Sch./Ref. 1060/18
Sch./Ref. 1060/19

2DS1060-135
ITALIANO
1 DESCRIZIONE
Il dispositivo Sch. 1060/18 o /19 è un modulo di chiamata Mod. Elekta Steel antivandalo per sistema
Ipercom senza server.
Le caratteristiche principali sono:
Gestione di segnalazioni tramite display grafico a colori da 3,5'' e interfaccia grafica utente (GUI)
evoluta.
Pilotaggio contemporaneo dell’elettroserratura con scarica capacitiva ad impulso (SE+; SE-) e del relè
con contatti puliti (C-NC-NO).
Pilotaggio passo carraio con contatti relè (SE2) a bassa corrente.
Ingresso per pulsante androne.
Ingresso per sensore porta.
Pilotaggio dispositivo di ripetizione fonia per audiolesi.
Connessione su cavo LAN con connettore RJ45 e alimentazione tramite cavo di rete (POE).
Predisposizione tramite 2 morsetti per alimentazione locale.
Lettore di chiavi a transponder 125kHz integrato (Sch. 1125/50).
Sensore di prossimità a infrarossi per il rilevamento dell’utente.
Telecamera CCD a colori con obiettivo grandangolare.
Tastiera alfanumerica a 18 tasti di cui 3 multifunzione.
2 INSTALLAZIONE
Predisporre la canalizzazione in modo che termini in corrispondenza del foro inferiore della scatola
incasso.
Rimuovere il tappo inferiore di occlusione del foro passaggio cavi (1).
Applicare i bollini adesivi sui fori per le viti della cornice (2).
Murare la scatola incasso all’altezza indicata (3).
Fissare il magnete all’altezza indicata con il biadesivo fornito a corredo (4).
Fissare il telaio alla scatola incasso (5).
Eseguire i collegamenti elettrici.
Fissare il modulo di chiamata al telaio (5).
ALTO
TOP
HAUT
A
ALTO
TOP
HAUT
B
ALTO
TOP
HAUT
118 mm
1,55 ÷ 1,60 m(*)
298 mm
1 2 3
(*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata) e D2 (con difficoltà
motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa
tra 75 cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI
64-21:2016-12 – Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o
specifiche necessità.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

3
DS1060-135
La parte evidenziata del magnete deve essere rivolta verso la parete della scatola (a contatto con
il biadesivo).
2.1 DESCRIZIONE DEI MORSETTI
C Contatto comune del relè serratura
}
Attivazione contemporanea
NC Contatto normalmente chiuso del relè serratura
NO Contatto normalmente aperto del relè serratura
SE-
}
Morsetti elettroserratura a scarica
SE+
V+
}
Morsetti per alimentazione ausiliaria
V-
]
PA Morsetti pulsante androne per pilotaggio e serratura relè
]
SP Morsetti Sensore porta aperta
]
SE2 Morsetti contatto (NO) serratura passo carraio
]
AD Morsetti per fonia dispositivo audiolesi
LAN Connettore Ethernet per rete LAN RJ45
READER Connettore per dispositivo chiavi transponder integrato
ALTO
TOP
HAUT
Viti M4 x 20
Viti speciali antifurto
130 mm
TAMPER
4
5

4DS1060-135
3 ISTRUZIONI PER LA CONNESSIONE
Per la realizzazione dei cablaggi, per le massime distanze e per le operazioni di configurazione si raccomanda
di seguire le regole prescritte nel manuale di sistema.

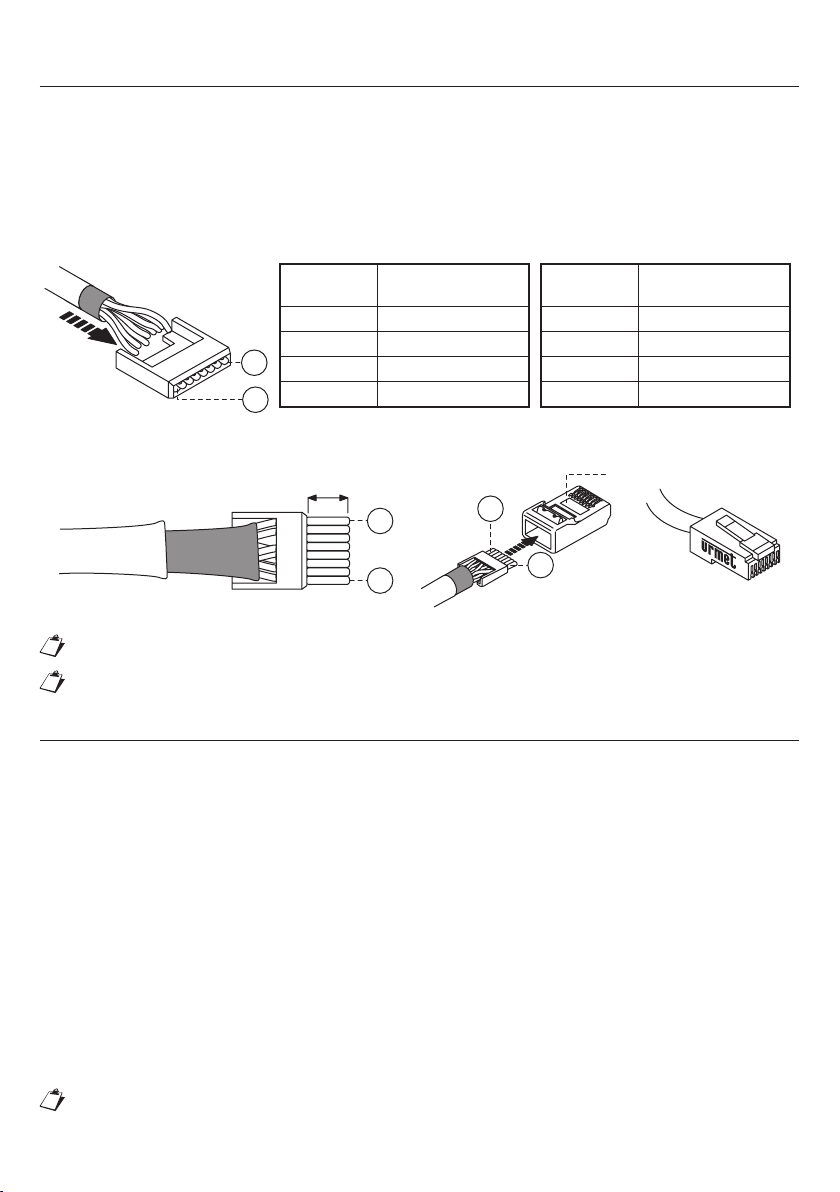

3.1 CONNETTORE E CABLAGGIO CON CAVO CAT5
Per i collegamenti usare i kit connettori RJ45 Urmet (prodotto vendibile fino ad esaurimento scorte).
Intestare il cavo CAT5 su uno dei connettori RJ45 con logo Urmet:
Inserire il conduttore nella guida rispettando le colorazioni indicate
8
1
Conduttore
n° Colore cavo
1 Bianco-Arancione
2 Arancione
3 Bianco-Verde
4 Blu
Conduttore
n° Colore cavo
5 Bianco-Blu
6 Verde
7 Bianco-Marrone
8 Marrone
Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare il
plug con appositi attrezzi.
Plug
8
1
~ 5 mm
8
1
Accertarsi che la guaina grigia rimanga all’interno del plug.
Questo tipo di collegamento NON garantisce il doppio isolamento.
4 CARATTERISTICHE TECNICHE
Tensione di alimentazione e assorbimento sui morsetti V+ e V-
Tensione di alimentazione:............................................................................................................ 44 – 57 Vcc
Assorbimento max (videochiamata) @48 V:.........................................................................................200 mA
Assorbimento max (riposo) @48 V: ........................................................................................................80 mA
Temperatura di funzionamento: .............................................................................................. -10 °C÷ +50 °C
Portata contatto relè C, NC, NO:
Tensione massima commutabile:.............................................................................................................. 30 V
Corrente massima commutabile: .............................................................................................................3,5 A
Carico massimo commutabile:...................................................................................................... 40 VA 25 W
Portata contatto relè attivazione passo carraio (SE2):
Tensione massima commutabile:.............................................................................................................. 30 V
Corrente massima commutabile: .........................................................................................................200 mA
Distanza massima pulsante androne: ...............................................................25 m con cavo sez. 0,5 mm2
Distanza massima sensore porta aperta:..........................................................50 m con cavo sez. 1,5 mm2
Distanza massima alimentatore supplementare: ............................................100 m con cavo sez. 1,5 mm2
Distanza massima serratura capacitiva:..........................................................100 m con cavo sez. 1,5 mm2
•
•

5
DS1060-135
Per mantenere nel tempo la qualità estetica della pulsantiera, se ne consiglia una pulizia periodica
mediante prodotti adatti alle superfici metalliche. Evitare l’utilizzo di prodotti chimici aggressivi
(es. solventi, ammoniaca, soda, etc.).
5 SCHEMI DI COLLEGAMENTO
In merito alla modalità di collegamento del dispositivo Sch. 1060/18 o /19 attenersi alle indicazioni presenti
nel manuale di sistema Ipercom (paragrafo relativo all’installazione dell’impianto).
6 DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio:
MODULO DI CHIAMATA ELEKTA STEEL Sch. 1060/18 e Sch. 1060/19
è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.urmet.com

6DS1060-135
ENGLISH
1 DESCRIPTION
The device Ref. 1060/18 or /19 is an Elekta Steel vandal-proof call module for Ipercom serverless system.
The main features are:
Signal management using 3.5” graphic colour display and evolved graphic user interface (GUI).
Simultaneous lock with pulse capacitance discharge (SE+; SE-) and no-voltage contact relay (C-NC-
NO) operation.
Garage gate lock low current operation (SE2).
Hall button input.
Door sensor input.
Audio repeat device control for use with hearing aid.
LAN connection with RJ45 connector and Power Over Ethernet (POE).
Set-up by means of 2 terminals for local power supply.
125 kHz integrated transponder key reader (Ref. 1125/50).
Infrared proximity sensor for user detection.
CCD colour camera with wide-angle lens.
Alphanumeric keypad with 18 buttons, three of which multifunctional.

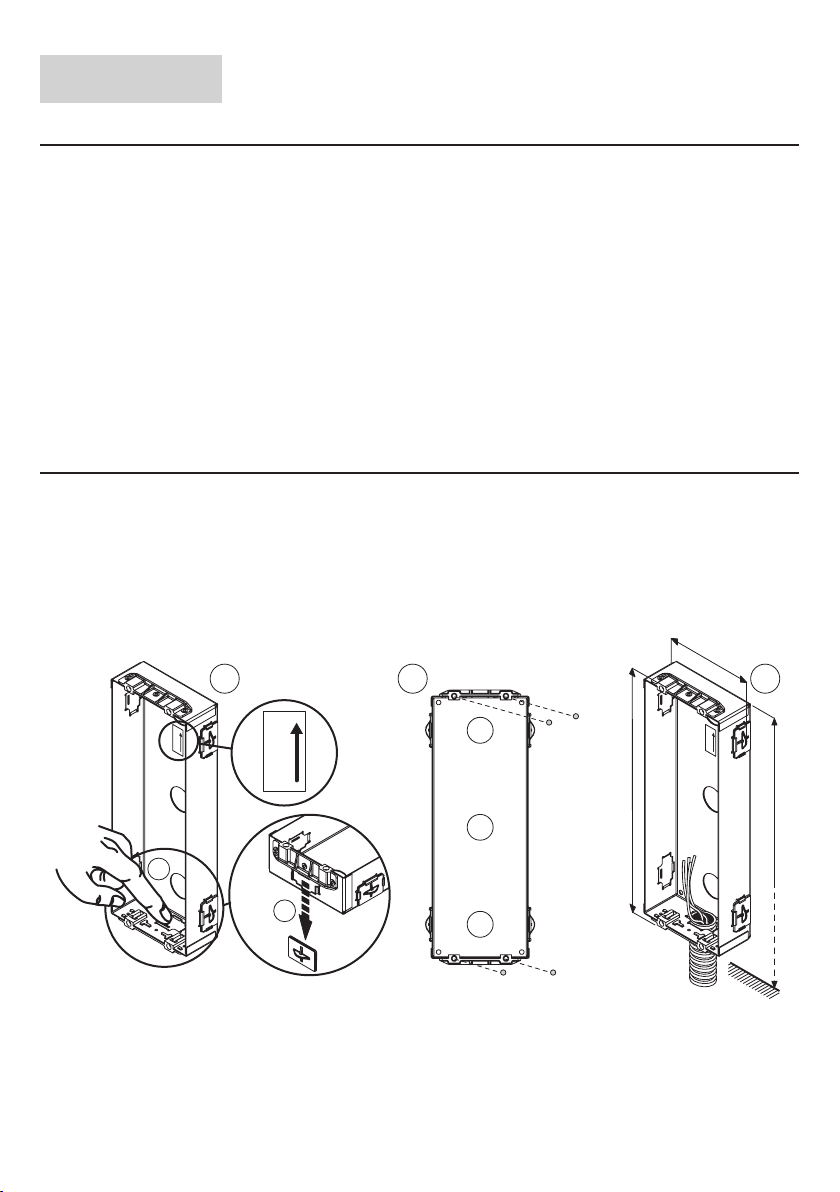

2 INSTALLATION
Arrange the duct so that it ends in correspondence with the lower hole of the flush-mounting box.
Remove the lower cap from the wire hole (1).
Apply adhesive labels on the holes for the screws of the frame (2).
Install flush-mounting box at indicated height (3).
Fix the magnet (tamper) at the indicated height with the two-sided adhesive tape included (4).
Fix the frame to the flush-mounting body (5).
Make the electric connections.
Fix the calling module to the frame (5).
ALTO
TOP
HAUT
A
ALTO
TOP
HAUT
B
ALTO
TOP
HAUT
118 mm
1,55 ÷ 1,60 m
298 mm
1 2 3
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

7
DS1060-135

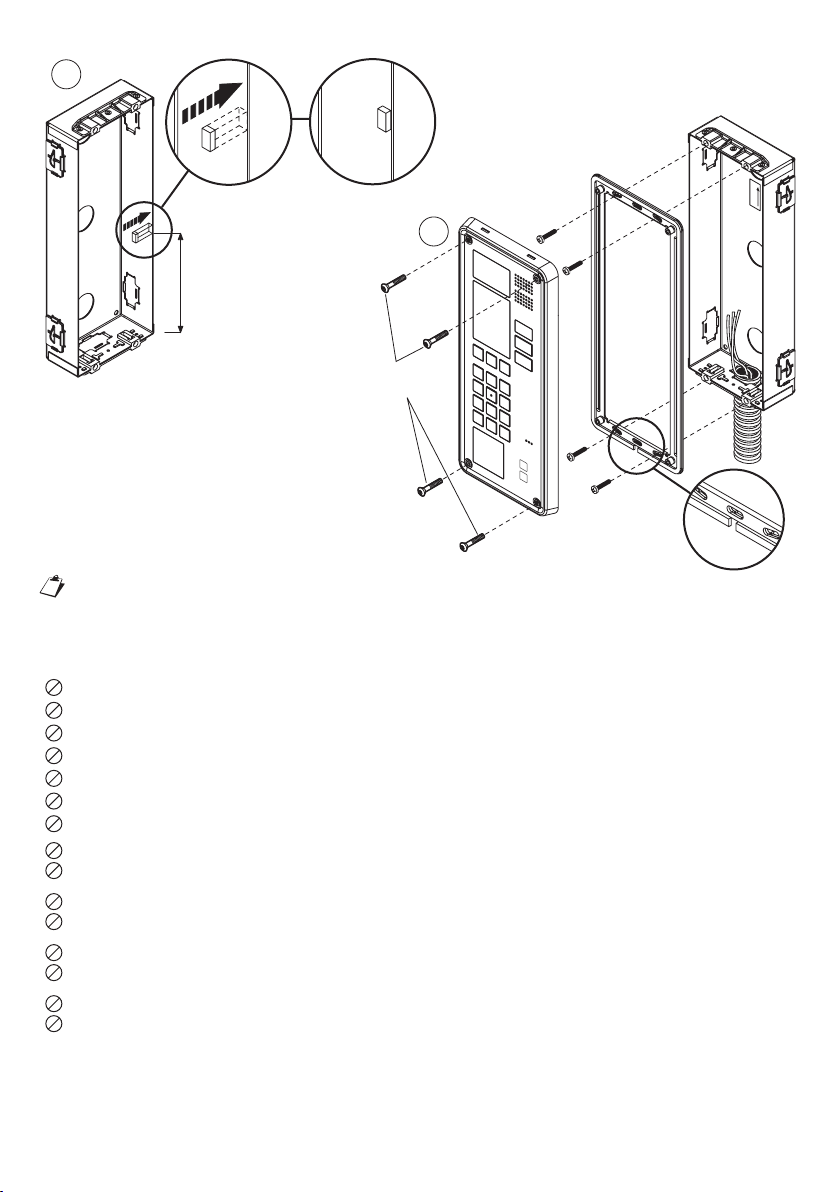

The highlighted part of the magnet must face the wall of the box (in contact with the two-sided
adhesive tape).
2.1 DESCRIPTION OF TERMINALS
C Common lock relay contact
}
Simultaneous activation
NC Normally closed lock relay contact
NO Normally open lock relay contact
SE-
}
Discharge lock terminals
SE+
V+
}
Auxiliary power terminals
V-
]
PA Hall button terminals for operating lock relay
]
SP Open door sensor terminals
]
SE2 Garage gate contact terminals (NO)
]
AD Auxiliary power terminals
LAN Ethernet connector for LAN RJ45
READER Connector for integrated transponder key device
ALTO
TOP
HAUT
Screw M4 x 20
Antitheft special screw
130 mm
TAMPER
4
5

8DS1060-135
3 CONNECTION INSTRUCTIONS
Refer to the instructions contained in the system manual for wiring, maximum distances and configuration
operations.

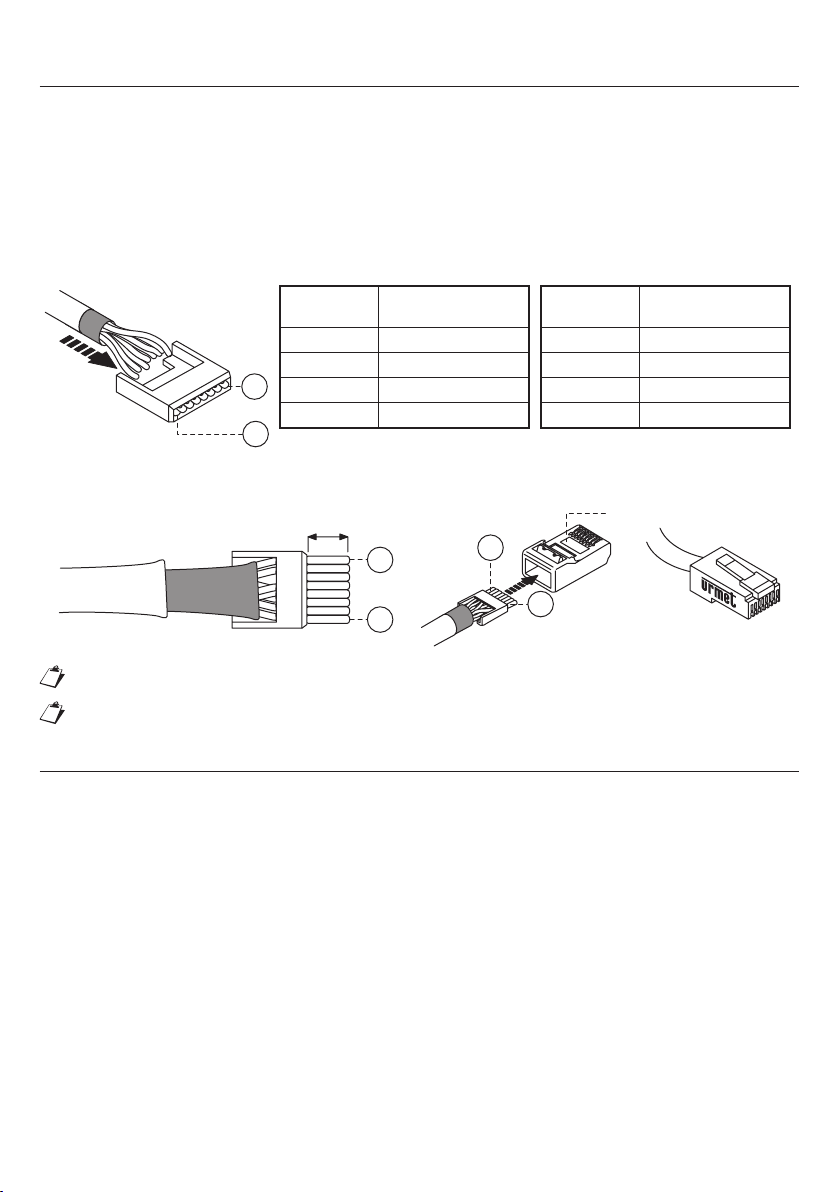

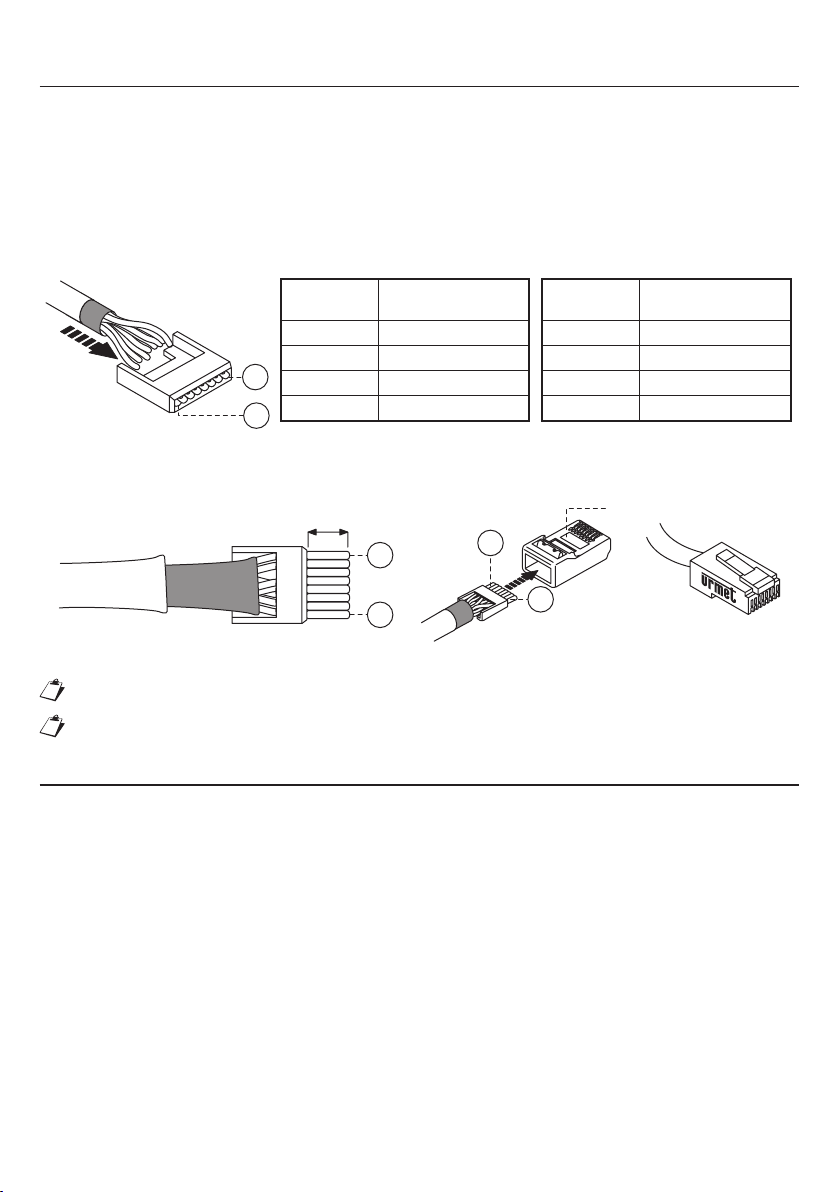

3.1 CONNECTOR AND WIRING WITH CAT5 WIRE
Use Urmet RJ45 connector kit for connections (product on sale until stocks last).
Connect the CAT5 wire to one of the RJ45 connectors with Urmet logo:
Insert the wire in the guide respecting the colour coding shown (Standard T568B).
8
1
Wire
No. Wire colour
1 White-Orange
2 Orange
3 White-Green
4 Blue
Wire
No. Wire colour
5 White-Blue
6 Green
7 White-Brown
8 Brown
Cut the wires which protrude from the guide by approximately 5mm, insert the guide in the plug and
crimp the plug with a specific tool.
Plug
8
1
~ 5 mm
8
1
Make sure that the grey sheath remains inside the plug.
This type of connection DOES NOT ensure double insulation..
4 TECHNICAL SPECIFICATIONS
Power voltage and consumption on terminals V+ e V-
Power voltage:............................................................................................................................... 44 – 57 Vdc
Max. consumption (video call) @48 V: .................................................................................................200 mA
Max. consumption (stand-by) @48 V: ....................................................................................................80 mA
Working temperature range: .................................................................................................. -10 °C ÷ +50 °C
Relay contact range C, NC, NO:
Maximum switching voltage: .................................................................................................................... 30 V
Maximum switching current: ...................................................................................................................3,5 A
Maximum switching load: ............................................................................................................. 40 VA 25 W
Garage gate relay contact range (SE2):
Maximum switching voltage: .................................................................................................................... 30 V
Maximum switching current: ...............................................................................................................200 mA
Max. distance from hall button: .............................................25 m with cable cross-section area 0.5 mm2
Max. distance from open door sensor: .................................50 m with cable cross-section area 1.5 mm2
Max. distance from supplementary power supply: .............100 m with cable cross-section area 1.5 mm2
Max. distance from capacitance lock: ................................100 m with cable cross-section area 1.5 mm2
Clean regularly with products suitable for metallic surfaces to keep the push-button panel looking
good in time. Do not use aggressive chemical products (e.g. solvents, ammonia, soda, etc.).
•
•

9
DS1060-135
5 WIRING DIAGRAM
For connecting the device ref. 1060/18 or /19, follow the instructions provided in the Ipercom system
(system installation paragraph).
6 SIMPLIFIED EU DECLARATION OF CONFORMITY
Hereby, URMET S.p.A. declares that the radio equipment type:
ELEKTA STEEL CALL MODULE Ref. 1060/18 and Ref. 1060/19
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address:
www.urmet.com

10 DS1060-135
FRANÇAIS
1 DESCRIPTION
Le dispositif Réf. 1060/18 ou /19 est un module d'appel Mod. Elekta Steel anti-vandalisme pour système
Ipercom sans serveur.
Caractéristiques principales :
Gestion des avertissements par un afficheur graphique de 3,5” en couleur et une interface graphique
utilisateur (GUI) évoluée.
Pilotage simultané de la serrure électrique par décharge capacitive à impulsion (SE+; SE-) et du relais
avec contacts propres (C-NC-NO).
Pilotage du passage pour véhicule par contacts relais (SE2) à faible courant.
Entrée pour bouton hall d’entrée.
Entrée pour capteur de porte.
Pilotage du dispositif de répétition phonie pour malentendants.
Connexion sur câble LAN avec connecteur RJ45 et alimentation par câble réseau (POE)
Prédisposition par 2 bornes pour l'alimentation locale.
Lecteur de clés avec transpondeur 125 kHz intégré (Réf. 1125/50).
Capteur de proximité à l’infrarouge pour la détection de l’utilisateur.
Caméra CCD en couleurs avec objectif grand-angle.
Clavier alphanumérique à 18 touches, dont 3 multifonctions.

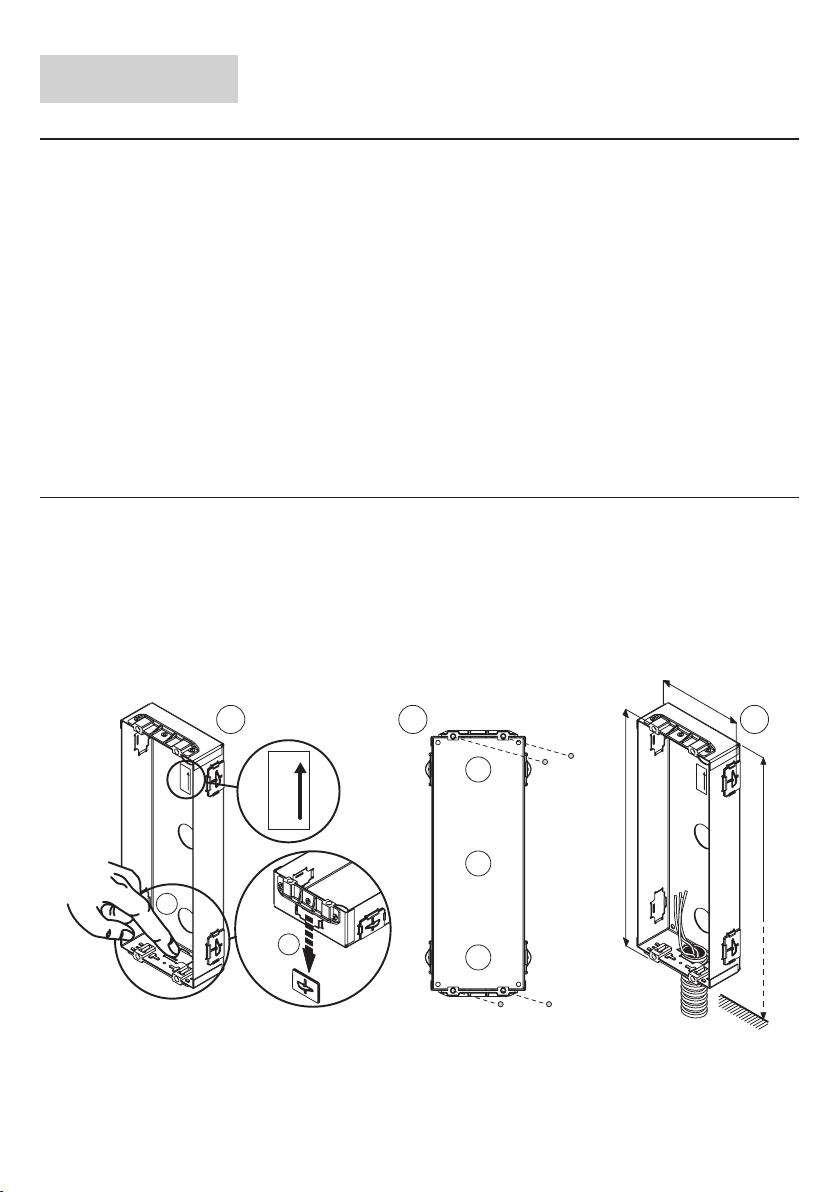

2 INSTALLATION
Faire en sorte à ce que la canalisation aboutisse à hauteur de l’orifice inférieur du boîtier encastrable.
Retirer le bouchon inférieur qui obstrue l’orifice de passage des câbles (1).
Appliquer les ronds adhésifs sur les orifices prévus pour les vis du cadre (2).
Emmurer le boîtier encastrable à la hauteur indiquée (3).
Fixer l’aimant (tamper) à la hauteur indiquée, en utilisant l’adhésif double-face livré de série avec le
produit (4).
Fixer le châssis au boîtier encastrable (5).
Réaliser les branchements électriques.
Fixer le module d’appel au châssis (5).
ALTO
TOP
HAUT
A
ALTO
TOP
HAUT
B
ALTO
TOP
HAUT
118 mm
1,55 ÷ 1,60 m(*)
298 mm
1 2 3
(*) Respecter une hauteur de pose de 1,30 m pour se conformer à la Directive de référence pour les
personnes handicapées (par exemple,en France, voir la Loi 2005-102 du 11/02/2005, le Décret 2006-
555 du 17/05/2006 et ses amendements ultérieurs des 1/08/2006,26/02/2007 et 21/03/2007).
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

11
DS1060-135
La partie de l’aimant mise en évidence doit être orientée vers la paroi du boîtier (en contact avec
l’adhésif double-face).
2.1 DESCRIPTION DES BORNES
C Contact commun du relais de serrure
}
Activation simultanée
NC Contact normalement fermé du relais de serrure
NO Contact normalement ouvert du relais de serrure
SE-
}
Bornes de la serrure électrique à décharge
SE+
V+
}
Bornes pour l’alimentation auxiliaire
V-
]
PA Bornes du bouton hall d’entrée pour pilotage et serrure relais
]
SP Bornes du capteur de porte ouvertes
]
SE2 Bornes contact (NO) serrure passage pour véhicules
]
AD Bornes pour phonie du dispositif pour malentendants
LAN Connecteur Ethernet pour réseau LAN RJ45
READER Connecteur pour dispositif clés avec transpondeur intégré
ALTO
TOP
HAUT
Vis M4 x 20
Vis spéciale antivol
130 mm
TAMPER
4
5

12 DS1060-135
3 INSTRUCTIONS POUR LA CONNEXION
Pour la réalisation des câblages, les distances maximales admises et les opérations de configuration, il est
recommandé de suivre les prescriptions du manuel de système.
3.1 CONNECTEUR ET CÂBLAGE PAR CÂBLE CAT5
Pour les raccordements, utiliser le kit connecteurs RJ45 Urmet (produit pouvant être vendu jusqu’à
épuisement des stocks).
Abouter le câble CAT sur l’un des connecteurs RJ45 ayant le logo Urmet :
Introduire le conducteur dans le guide, en respectant les couleurs indiquées (Standard T568B).
8
1
Conducteur
n. Couleur de câble
1 Blanc-Orange
2 Orange
3 Blanc-Vert
4 Bleu
Conducteur
n. Couleur de câble
5 Blanc-Bleu
6Vert
7 Blanc-Marron
8 Marron
Couper les câbles de sorte qu’ils sortent de 5mm environ de la guide, insérer le guide dans la prise et
sertir la prise avec les outils appropriés.
Plug
8
1
~ 5 mm
8
1
S’assurer que le gaine gris reste à l’intérieur de la fiche.
Ce type de raccordement NE garantit PAS la double isolation.
4 CARACTERISTIQUES TECHNIQUES
Tension d’alimentation et absorption sur les bornes V+ e V-
Tension d’alimentation: ................................................................................................................. 44 – 57 Vcc
Absorption maximale (appel vidéo) à 48 V:..........................................................................................200 mA
Absorption maximale (au repos) à 48 V: ................................................................................................80 mA
Température de fonctionnement: .......................................................................................... -10 °C ÷ +50 °C
Capacité contact relais C, NC, NO:
Tension maximum commutable: .............................................................................................................. 30 V
Courant maximum commutable: .............................................................................................................3,5 A
Charge maximum commutable: ................................................................................................... 40 VA 25 W
Capacité contact relais d’activation passage pour véhicules (SE2):
Tension maximum commutable: .............................................................................................................. 30 V
Courant maximum commutable: .........................................................................................................200 mA
Distance maximum du bouton dans le hall: ................ 25 m avec un câble ayant une section de 0,5 mm2
Distance maximum du capteur de porte ouverte: ....... 50 m avec un câble ayant une section de 1,5 mm2
Distance maximum de l’alimentateur supplémentaire ...100 m avec un câble ayant une section de 1,5 mm2
Distance maximum de la serrure capacitive: ............ 100 m avec un câble ayant une section de 1,5 mm2
•
•

13
DS1060-135
Afin de préserver la qualité esthétique du plaque de rue, il est conseillé de le nettoyer
périodiquement en utilisant des produits détergents conçus pour les surfaces métalliques. Ne
pas utiliser de produits chimiques agressifs (par exemple solvants, ammoniaque, soude, etc.).
5 SCHEMAS DE RACCORDEMENT
Pour le mode de branchement du dispositif Réf. 1060/18 ou /19, se reporter aux instructions présentes
dans le manuel de système Ipercom (paragraphe concernant l’installation du système).
6 DECLARATION UE DE CONFORMITE SIMPLIFIEE
Le soussigné, URMET S.p.A., déclare que l’équipement radioélectrique du type
MODULE D’APPEL ELEKTA STEEL Réf. 1060/18 et Réf. 1060/19
est conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse internet suivante:
www.urmet.com

14 DS1060-135
ESPAÑOL
1 DESCRIPCIÓN
El dispositivo Ref. 1060/18 y /19 es un módulo de llamada Mod. Elekta Steel antivandalismo para sistema
Ipercom sin servidor.
Las prestaciones principales son:
Gestiona las indicaciones mediante pantalla gráfica de colores de 3,5” e interfaz gráfica del usuario
(GUI) avanzada.
Control simultáneo de la cerradura eléctrica con descarga capacitiva de impulso (SE+; SE-) y del relé
con contactos limpios (C-NC-NO).
Control pasaje para vehículos con contactos relé (SE2) de baja corriente.
Entrada para pulsador vestíbulo.
Entrada para sensor de puerta.
Control dispositivo de repetición de fonía para personas con déficit auditivo.
Conexión en cable LAN con conector RJ45 y alimentación mediante cable de red (POE).
Preparación mediante 2 bornes para alimentación local.
Lector de llaves de transpondedor 125 kHz incorporado (Ref. 1125/50).
Sensor de proximidad por infrarrojos para la detección del usuario.
Cámara CCD de colores con objetivo gran angular.
Teclado alfanumérico de 18 teclas, 3 de las cuales son multifunción.
2 INSTALACIÓN
Preparar los conductos para que terminen en coincidencia con el orificio inferior de la caja para
empotrar.
Retirar la tapa inferior de cierre del orificio de paso de los cables (1).
Colocar las marcas adhesivas en los orificios para los tornillos del marco (2).
Empotrar la caja a la altura indicada (3).
Fijar el imán (tamper) a la altura indicada con la cinta biadhesiva entregada con el equipo (4).
Fijar el marco en la caja para empotrar (5).
Efectuar las conexiones eléctricas.
Fijar el módulo de llamada en el marco (5).
ALTO
TOP
HAUT
A
ALTO
TOP
HAUT
B
ALTO
TOP
HAUT
118 mm
1,55 ÷ 1,60 m
298 mm
1 2 3
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

15
DS1060-135
La parte del imán puesta de relieve debe estar dirigida hacia la pared de la caja (en contacto con
la cinta biadhesiva).
2.1 DESCRIPCIÓN DE LOS BORNES
C Contacto común del relé de la cerradura
}
Activación simultánea
NC Contacto normalmente cerrado del relé de la cerradura
NO Contacto normalmente abierto del relé de la cerradura
SE-
}
Bornes cerradura eléctrica de descarga
SE+
V+
}
Bornes para alimentación auxiliar
V-
]
PA Bornes pulsador del vestíbulo para control y cerradura relé
]
SP Bornes Sensor Puerta abiertas
]
SE2 Bornes contacto (NO) cerradura pasaje para vehículos
]
AD Bornes para fonía dispositivo personas con déficit auditivo
LAN Conector Ethernet para red LAN RJ45
READER Conector para dispositivo llaves transpondedor incorporado
ALTO
TOP
HAUT
Tornillos
M4 x 20
Tornillos especiales antirrobo
130 mm
TAMPER
4
5

16 DS1060-135
3 INSTRUCCIONES PARA LA CONEXIÓN
Para llevar a cabo los cableados, para las distancias máximas y para las operaciones de configuración se
recomienda seguir las reglas indicadas en el manual de sistema.
3.1 CONECTOR Y CABLEADO CON CABLE CAT5
Para la conexión utilizar el kit de los conectores RJ45 Urmet (producto en venta hasta agotar las
existencias).
Empalmar el cable CAT5 en uno de los conectores RJ45 con el logotipo Urmet:
Colocar el conductor en la guía respetando los colores indicados (Norma T568B).
8
1
Conductor
n. Color cable
1 Blanco-Naranja
2 Naranja
3 Blanco-Verde
4 Azul
Conductor
n. Color cable
5 Blanco-Azul
6Verde
7 Blanco-Marrón
8 Marrón
Cortar los cables de modo tal que sobresalgan unos 5mm de la guía, colocar la guía en el enchufe y
engastar el enchufe con la herramienta correspondiente.
Plug
8
1
~ 5 mm
8
1
Comprobar que la vaina grisa quede dentro del enchufe.
Este tipo de conexión NO garantiza el doble aislamiento.
4 CARACTERÍSTICAS TÉCNICAS
Tensión de alimentación y absorción en los bornes V+ e V-
Tensión de alimentación: .............................................................................................................. 44 – 57 Vcc
Absorción máx. (viedollamada) @48 V: ................................................................................................200 mA
Absorción máx. (reposo) @48 V: ............................................................................................................80 mA
Temperatura de funcionamiento: .......................................................................................... -10 °C ÷ +50 °C
Capacidad contacto relé C, NC, NO:
Máx. tensión conmutable: ........................................................................................................................ 30 V
Corriente máxima conmutable: ...............................................................................................................3,5 A
Carga máxima conmutable: ......................................................................................................... 40 VA 25 W
Capacidad contacto relé activación pasaje para vehículos (SE2):
Máx. tensión conmutable: ........................................................................................................................ 30 V
Corriente máxima conmutable: ...........................................................................................................200 mA
Distancia máxima pulsador vestíbulo: ...........................................................25 m con cable secc. 0,5 mm2
Distancia máxima sensor de puerta abierta: .................................................50 m con cable secc. 1,5 mm2
Distancia máxima alimentador adicional: ....................................................100 m con cable secc. 1,5 mm2
Distancia máxima cerradura capacitiva: .....................................................100 m con cable secc. 1,5 mm2
•
•

17
DS1060-135
Para conservar en el tiempo la calidad estética del teclado, se recomienda limpiarlo periódicamente
con productos adecuados para las superficies metálicas. Evitar el uso de productos químicos
agresivos (por ej. solventes, amoníaco, soda, etc.).
5 ESQUEMAS DE CONEXIÓN
Por lo referido al modo de conexión del dispositivo ref. 1060/18 y /19, se deben respetar las indicaciones
presentes en el manual del sistema Ipercom (apartado correspondiente a la instalación del sistema).
6 DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA
Por la presente, URMET S.p.A. declara que el tipo de equipo radioeléctrico
MÓDULO DE LLAMADA ELEKTA STEEL Ref. 1060/18 y Ref. 1060/19
es conforme con la Directiva 2014/53/UE.
El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente:
www.urmet.com

18 DS1060-135
DEUTSCH
1 BESCHREIBUNG
Bei dem Gerät Typ 1060/18 oder /19 handelt es sich um ein Rufmodul Mod. Elekta Steel für serverlose
Ipercom-Systeme, zerstörungssicher.
Die Hauptmerkmale sind Folgende:
Verwaltung der Meldungen über grafisches 3,5“-Farb-Display und hochmoderne grafische
Benutzerschnittstelle (GUI).
Vorübergehende Steuerung der Elektroverriegelung mit kapazitiver Entladung mit Impuls (SE+; SE-)
und des Relais mit spannungslosen Kontakten (C-NC-NO).
Steuerung der Durchfahrt mit Relaiskontakten (SE2) mit Niedrigstrom.
Eingang für Hausflurtaste.
Eingang für Türsensor.
Steuerung der Gesprächsverstärkungsvorrichtung für Hörbehinderte.
Verbindung auf LAN-Kabel mit dem RJ45-Stecker und Versorgung über Netzwerkkabel (POE).
Auslegung für lokale Versorgung mit Hilfe von 2 Klemmen.
Eingebautes Lesegerät für 125kHz-Transponder-Schlüssel (Typ 1125/50).
Infrarot-Näherungssensor für die Erfassung des Benutzers.
CCD-Farbkamera mit Weitwinkelobjektiv.
Alphanumerische Tastatur mit 18 Tasten, davon 3 Multifunktionstasten
2 INSTALLATION
Den Leitungskanal so auslegen, dass er auf der unteren Bohrungen des Einbaugehäuses endet.
Den unteren Verschluss des Kabeldurchgangs entfernen (1).
Die Aufkleber auf den Bohrungen für die Schrauben des Rahmens anbringen (2).
Das Einbaugehäuse auf der angegebenen Höhe vermauern (3);
Den Magneten auf der angegebenen Höhe mit dem im Lieferumfang enthaltenen doppelseitigen
Klebeband anbringen (4).
Den Rahmen auf dem Einbaugehäuse befestigen (5).
Die elektrischen Anschlüsse herstellen.
Das Rufmodul am Rahmen anbringen (5).
ALTO
TOP
HAUT
A
ALTO
TOP
HAUT
B
ALTO
TOP
HAUT
118 mm
1,55 ÷ 1,60 m
298 mm
1 2 3
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

19
DS1060-135
Der hervorgehobene Teil des Magneten muss zur Gehäusewand gerichtet sein (im Kontakt mit
dem doppelseitigen Klebeband).
2.1 BESCHREIBUNG DER KLEMMEN
C Allgemeiner Kontakt des Verriegelungsrelais
}
Vorübergehende Aktivierung
NC Öffnerkontakt des Verriegelungsrelais
NO Schließerkontakt des Verriegelungsrelais
SE-
}
Klemmen der Elektroverriegelung mit Entladung
SE+
V+
}
Klemmen für Hilfsstromversorgung
V-
]
PA Hausflurtastenklemmen für Steuerung und
Relaisverriegelung
]
SP Klemmen Sensor geöffnete Tür
]
SE2 Klemmen Kontakt (NO) Verriegelung Einfahrt
]
AD Klemmen für Hörbehindertengesprächsvorrichtung
LAN Ethernet-Verbinder für LAN-Netz RJ45
READER Verbinder für eingebautes Transponderschlüsselgerät
ALTO
TOP
HAUT
Schrauben
M4 x 20
Diebstahlsichere
Spezialschrauben
130 mm
TAMPER
4
5

20 DS1060-135
3 ANWEISUNGEN FÜR DIE VERBINDUNG
Wegen der Verlegung der Verkabelungen, der maximalen Abstände und die Konfigurationsvorgänge wird
empfohlen, die im Systemhandbuch enthaltenen Regeln zu befolgen.
3.1 VERBINDER UND VERDRAHTUNG MIT CAT5-KABEL
Verwenden Sie für die Anschlüsse den RJ45-Verbinder-Kit von Urmet (Produkt verkäuflich solange der
Vorrat reicht).
Das CAT5-Kabel mit einem der RJ45-Stecker mit Urmet-Logo verdrahten:
Den Leiter der Farbkennzeichnung entsprechend in die Führung schieben
8
1
Leiter
Nr° Kabelfarbe
1 Weiß-Orange
2 Orange
3 Weiß-Grün
4 Blau
Leiter
Nr° Kabelfarbe
5 Weiß-Blau
6 Grün
7 Weiß-Braun
8 Braun
Die Leiter so abschneiden, dass sie ca. 5 mm aus der Führung herausragen. Die Führung in den Stecker
schieben und den Stecker mit einer Crimpzange verquetschen
Plug
8
1
~ 5 mm
8
1
Sicherstellen, dass die graue Isolierung im Stecker liegt.
Diese Anschlussweise gewährleistet KEINE doppelte Isolierung.
4 TECHNISCHE DATEN
Versorgungsspannung und Stromaufnahme auf den Klemmen V+ und V
Versorgungsspannung: ................................................................................................................. 44 – 57 Vcc
Max. Stromaufnahme (Videogespräch) @48 V:....................................................................................200 mA
Max. Stromaufnahme (Ruhestellung) @48 V: .........................................................................................80 mA
Betriebstemperatur: ................................................................................................................ -10 °C÷ +50 °C
Reichweite Relaiskontakt C, NC, NO:
Maximal schaltbare Spannung:................................................................................................................. 30 V
Maximal schaltbarer Strom: .....................................................................................................................3,5 A
Max. schaltbare Last:.................................................................................................................... 40 VA 25 W
Reichweite Relaiskontakt Aktivierung Einfahrt (SE2):
Maximal schaltbare Spannung:................................................................................................................. 30 V
Maximal schaltbarer Strom: .................................................................................................................200 mA
Max. Abstand der Hausflurtaste:........................................................... 25 m mit Kabel Querschn. 0,5 mm2
Maximaler Abstand des Sensors Tür offen: .......................................... 50 m mit Kabel Querschn. 1,5 mm2
Max. Abstand zusätzliches Netzteil:.................................................... 100 m mit Kabel Querschn. 1,5 mm2
Max. Abstand kapazitive Verriegelung:............................................... 100 m mit Kabel Querschn. 1,5 mm2
•
•
