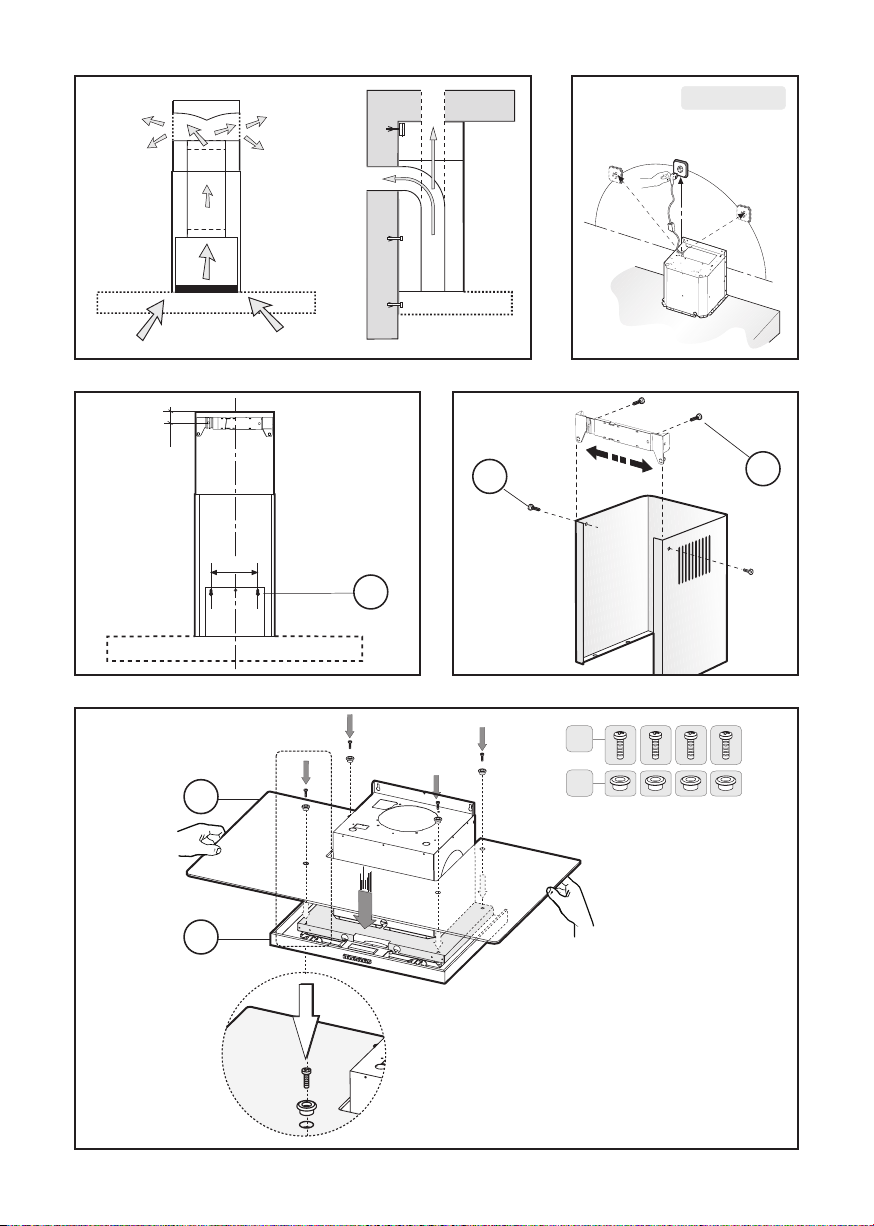

Fig.1

Fig.2 Fig.3

Fig.4

- 5 -















Fig.6

Fig.7 Fig.8

Fig.9

Fig.5

- 6 -

ALLGEMEINES

Diese Anleitung bitte aufmerksam durchlesen, da sie wichtige

Sicherheitshinweise zur Installation, zum Gebrauch und zur

Wartung enthält. Die Anleitung für eventuelle zukünftige

Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch

in Abluftversion (Luftausscheidung nach außen - Abb.1B),

Umluftversion (innerer Luftumlauf - Abb.1A) entworfen.

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube

und ein raumluftabhängiger Boiler oder ein oenes Feuer in

Betrieb sind, die von einer anderen Energiequelle als Strom

versorgt werden, da die Küchenhaube die Raumluft absaugt,

die auch der Boiler oder das Feuer zur Verbrennung benötigen.

Der Unterdruck im Raum darf den Wert von 4Pa (4 x 10-5 bar)

nicht übersteigen. Um einen sicheren Betrieb der Abzugshau-

be zu gewährleisten, ist daher immer auf eine ausreichende

Belüftung des Raumes zu achten. Bei der Ableitung der Luft

nach aussen müssen die nationalen Vorschriften eingehalten

werden.

Vor Anschluss des Modells an das Stromnetz:

-Kontrollieren Sie das Typenschild an der Geräteinnenseite

um sich zu vergewissern, ob Spannung und Stromstärke der

des Stromnetzes entsprechen und die Steckdose geeignet ist.

Im Zweifelsfall wenden Sie sich bitte an einen qualizierten

Elektriker.

-Sollte das Speisekabel beschädigt sein, ist es durch ein ande-

res - beim Hersteller oder dessen Kundendienst erhältliches

- Kabel oder mit einem speziellen Bausatz - zu ersetzen.

2. Achtung!

Elektrogeräte können unter gewissen Umständen ge-

fährlich sein!

A)Niemals die Filter kontrollieren, wenn die Dunstabzugs-

haube in Betrieb ist.

B)Die Lampen und die umliegenden Bereiche nicht wäh-

rend oder nach längerer Benutzung des Lichts berühren.

C)Es ist verboten, Speisen unter der Dunstabzugshaube

zu flambieren.

D)Offene Flammen sind unbedingt zu vermeiden, da

diese die Filter beschädigen und einen Brand verursachen

können.

E) Beim Frittierensind die Speisen ständig zukontrollieren,

um eine Entzündung von überhitztem Öl zu verhindern.

F) Vor jeglichen Wartungsarbeiten unbedingt den Netz-

stecker aus der Steckdose entfernen.

G)Das Gerät sollte nicht von kleinen Kindern oder gebrech-

lichen Personen ohne Beaufsichtigung benutzt werden.

H) Kleine Kinder sollten beaufsichtigt werden, um sicher-

zugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüftung verfü-

gen, wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet

wird.

L) Es besteht Brandgefahr, wenn die Reinigung nicht ent-

sprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste

Electrical Electronic Equipment (WEEE) gekennzeichnet. Sor-

gen Sie bitte dafür, dass das Gerät korrekt entsorgt wird, der

Benutzer trägt dazu bei, den potentiellen negativen Folgen

für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren be

ndliche Symbol sagt aus, dass dieses Produkt nicht wie

normaler Hausmüll behandelt werden darf, sondern

dass es einer geeigneten Sammelstelle für das Recycling

der elektrischen und elektronischen Geräteteile zugeführt

werden muss. Entsorgen Sie bitte das Altgerät gemäß der lo-

kalen Richtlinien. Für weitere Informationen hinsichtlich der

Behandlung, der Wiederverwertung und des Recycling des

Produkts wenden Sie sich bitte an die zuständige lokale Stel-

le, an die Sammelstelle für Hausmüll, oder an den Händler, bei

dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss müssen von einem Fachmann

durchgeführt werden.

• Elektroanschluss

Die Küchenhaube gehört zur Geräteklasse II, daher muss

keine der Leitungen geerdet werden. Der Anschluss an das

Stromnetz ist folgendermassen durchzuführen:

BRAUN = LLeitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem

Typenschild angegebenen Werten an das Kabel angeschlossen

werden. Wenn die Küchenhaube mit einem Netzstecker aus-

gestattet ist, muss diese so installiert werden, dass der Stecker

gut zugänglich ist. Beim Direktanschluss an das Stromnetz

muss zwischen Gerät und Netz ein der Netzlast und den

geltenden Vorschriften entsprechender Mehrpolstecker mit

einer Mindestönung von 3 mm zwischen den Kontakten

installiert werden.

• Der Mindestabstand zwischen der Stelläche für die Koch-

behälter auf der Kochvorrichtung und dem unteren Teil der

Abzugshaube muss mindestens 65 cm betragen. Falls ein

Verbindungsrohr verwendet wird, das aus zwei oder mehr

Teilen zusammengesetzt ist, muss der obere Teil über den

unteren gestülpt werden. Auf keinen Fall darf das Abluftrohr

der Küchenhaube an ein Rohr angeschlossen werden, in

dem Warmluft zirkuliert oder das zur Entlüftung von Geräten

verwendet wird, die an eine andere Energiequelle als an

Strom angeschlossen sind. Vor der Durchführung der Monta-

gevorgänge, den/die Fettlter entfernen, damit sich das Gerät

leichter handhaben läßt (Abb.7).

- Sollte das Gerät mit Abzugsvorrichtung montiert werden,

bereiten Sie eine Luftabzugsönung vor.

• Es empehlt sich der Einsatz eines Abluftrohres, das einen

Durchmesser von 150 mm aufweist. Die Verwendung eines

Reduzierstücks könnte die Leistungen des Erzeugnisses be-

einträchtigen und das Betriebsgeräusch erhöhen.

Achtung!

Falls Ihr Gerätemodell mit Dekorglas ausgestattet ist, müssen

Sie, bevor Sie mit der Installation der Dunstabzugshaube

fortfahren, die folgenden, in Abbildung 4 dargestellten

Arbeitsschritte, durchführen:

1- Entnehmen Sie sowohl den Haubenkörper Bals auch das

Glas Aaus der Verpackung und legen Sie sie waagrecht auf

eine sichere Fläche.

DEUTSCH DE

- 7 -

2 - Nehmen Sie das Glas Aund positionieren Sie es über dem

Haubenkörper B.

3 - Bringen Sie das Glas, wie angegeben, mit den 4 Buchsen C

und den 4 Schrauben Dfest am Haubenkörper an.

• Befestigung an der wand

Unter Einhaltung der angegebenen Maße die LöcherAbohren

(Abb.2). Das Gerät an der Wand befestigen und waagrecht mit

den Hängeschränken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben

A(Abb.5) befestigen.

Für die verschiedenen Montagen dem Mauertyp (z. B. Ei-

senbeton, Gipskarton, usw.) entsprechende Schrauben und

Dübel verwenden. Falls die Schrauben und Dübel mit dem

Produkt mitgeliefert wurden, sich vergewissern, daß sie für

die Art der Wand, an der die Abzugshaube befestigt werden

soll, geeignet sind.

• Befestigung der Teleskopverschalung

Achtung! Falls Ihr Gerätemodell einen unteren Verbindung-

sansch mit Zunge hat, müssen Sie, bevor Sie mit der Befesti-

gung fortfahren, den unteren Verbindungsansch nehmen

und die Zunge mit einer Zange nach innen biegen, wie in

Abbildung 5, Phase 1, dargestellt.

Die Stromzuleitung innerhalb der Teleskopverschalung

verlegen. Falls Ihr Gerät in Aspirationsversion oder Version

mit äußerem Motor zu installieren ist, das Luftaustrittsloch

vorbereiten.

Die Breite des Haltebügels anhand der oberen Teleskopver-

schalung einstellen (Abb.3). Dann mit den Schrauben A (Abb.3)

so an der Wand befestigen, daß er mit der Abzugshaube aus-

gerichtet ist und die in Abb. 2 angegebene Entfernung von der

Decke einhalten. Mittels eines Abluftrohrs den Flansch Cmit

dem Luftaustrittsloch verbinden (Abb.5 - Phase 2). Die obere

Teleskopverschalung in die untere Teleskopverschalung stek-

ken. Die untere Teleskopverschalung mit den mitgelieferten

Schrauben Ban der Abzugshaube (Abb.5 - Phase 2) befestigen,

die obere Teleskopverschalung bis zum Bügel ausziehen und

mit den Schrauben B(Abb.3) befestigen.

Zur Verwandlung der Abzugshaube von der Abluftversion in

die Unluftversion, beim Händler die Aktivkohlenlter besorgen

und die Montageanleitung befolgen.

• Umluftversion

Die Abzugshaube und die Teleskopverschalung laut den An-

weisungen des Abschnitts über die Montage der Abzugshaube

in Abluftversion befolgen. Zur Montage der Umluftweiche

auf die dem Kit beiliegenden Anweisungen Bezug nehmen.

Wurde das Kit nicht mitgeliefert, beim Händler als Zubehör

bestellen.

Die Aktivkohlelter müssen am Motorgehäuse angebracht

werden, das sich im Innern der Haube bendet, wobei sie nach

ihr ausgerichtet werden und um 90 Grad bis zur Auslösung der

Sperrung gedreht werden müssen (Abb.8).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor

Kochbeginn der Speisen einzuschalten. Es wird weiterhin

empfohlen, das Gerät nach Beendigung des Kochvorgangs

noch 15 Minuten weiterlaufen zu lassen, um den vollständigen

Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entschei-

dend von der Sorgfalt und Regelmäßigkeit der Wartung ab,

insbesondere die des Fettlters und die des Aktivkohlelters.

•Der Antifett-Filter hat die Aufgabe, die in der Luft schwe-

benden Fettpartikel zu fangen, daher kann er in unterschied-

lichen Zeitspannen verstopfen, je nach Gebrauch des Geräts.

- Um der Brandgefahr vorzubeugen, müssen mindestens alle

2 Monate die Antifett-Filter per Hand gereinigt werden; dazu

verwendet man neutrale, nicht scheuernde Reinigungsmittel

oder man gibt ihn in die Spülmaschine bei niedriger Tempe-

ratur und kurzem Zyklus.

- Nach der Reinigung kann die Farbe etwas verändert sein.

Diese Tatsache ist kein Grund für eine Beschwerde, damit er

ausgewechselt wird.

• Die Aktivkohlefilter dienen dazu, die Luft, die in die Um-

gebung zurückgeleitet wird zu reinigen; sie haben die Auf-

gabe, die unangenehmen Gerüche, die während des Garvor-

gangs entstehen, zu beseitigen.

- Die nicht regenerierbaren Aktivkohlefilter müssen minde-

stens alle 4 Monate ausgewechselt werden. Die Sättigung

der Aktivkohle hängt davon ab, wie oft das Gerät benutzt

wird, vom Gartyp und von der Häufigkeit, mit der die Reini-

gung des Antifett-Filters durchgeführt wird.

- Die regenerierbaren Aktivkohlefilter müssen per Hand mit

neutralen, nicht scheuernden Reinigungsmitteln gewaschen

werden oder man gibt ihn in die Spülmaschine bei einerTem-

peratur, die 65°C nicht überschreiten darf (der Waschzyklus

muss ohne Geschirr vollendet werden). Das überschüssige

Wasser entfernen ohne den Filter dabei zu beschädigen, die

Bauteile aus Kunststoff entfernen und das Vlies im Ofen min-

destens 15 Minuten lang circa bei einer Temperatur von max.

100°C trockenen. Um den regenerierbaren Aktivkohlefilter

wirkungsvoll zu erhalten, muss diese Operation alle 2 Mona-

te wiederholt werden. Max. alle drei Jahre muss ein Auswech-

seln vorgenommen werden bzw. jedes Mal, wenn das Vlies

beschädigt ist.

• Vor der Montage des Antifett-Filters und des regene-

rierbaren Aktivkohlefilters ist es unbedingt nötig sicher-

zustellen, dass diese gut getrocknet sind.

• Die Haube muss häufig sowohl Innen als auch Außen ge-

reinigt werden; dazu verwendet man ein mit denaturiertem

Alkohol befeuchtetes Tuch oder ein neutrales nicht scheu-

erndes Reinigungsmittel.

• Die Beleuchtungsanlage ist für den Gebrauch während des

Kochvorgangs realisiert worden und nicht für eine längere

Beleuchtung der Umgebung im Allgemeinen. Wird die Be-

leuchtung lange Zeit angelassen, wird die durchschnittliche

Lebensdauer der Glühbirne erheblich verringert.

• Achtung: Das Nichteinhalten dieser Hinweise für die Reini-

gung der Haube und deren Auswechseln und die Reinigung

der Filter, führen zu Brandgefahr. Es wird daher empfohlen,

die hier gegebenen Ratschläge zu befolgen.

• Austausch der Halogenlampen (Abb. 6).

Nehmen Sie zum Austausch der Halogenlampe B die

Glasabdeckung C(an den kleinen Schlitzen anheben) ab.

Tauschen Sie die Lampe durch eine desselben Typs aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen

Händen an.

• Bedienung: (Abb.9) Die Symbolbezeichnungen sind folgend

wiedergegeben:

A= Taste BELEUCHTUNG Ein/Aus

B= Taste GESCHWINDIGKEIT AUS

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E= Taste DRITTE GESCHWINDIGKEIT

FÜR SCHÄDEN, DIE AUF DIE NICHTBEACHTUNG DER OBEN

GENANNTEN ANWEISUNGEN ZURÜCKZUFÜHREN SIND,

WIRD KEINERLEI VERANTWORTUNG ÜBERNOMMEN.

- 8 -

GÉNERALITÉS

Lire attentivement le contenu du mode d’emploi puisqu’il

fournit des indications importantes concernant la sécurité

d’installation, d’emploi et d’entretien. Le conserver pour d’

ultérieures consultations. L’appareil a été conçu pour être

utilisé dans le modèle aspirant (évacuation de l’air à l’extérieur

– Fig.1B) ou ltrant (retour de l’air à l’intérieur – Fig.1A).

CONSEILS POUR LA SÉCURITÉ

1. Attention, lorsque dans la même pièce vous utilisez simulta-

nément la hotte à évacuation avec un brûleur ou une cheminée

alimentés par une énergie autre que l’électricité, vous pouvez

créer un problème “d’inversion de ux”. Dans ce cas la hotte

aspire l’air nécessaire à leur combustion. La dépression dans

le local ne doit pas dépasser les 4Pa (4 x 10-5 bar) . Pour un

fonctionnement en toute sécurité, n’oubliez pas de prévoir une

ventilation susante du local.Pour l’évacuation vers l’extérieur,

veuillez vous référer aux dispositions en vigueur dans votre

pays.

Avant de brancher la hotte au réseau de distribution

électrique:

-Lire les données reportées sur la plaquette d’identication

(appliquée à l’intérieur de la hotte) pour vérier si le voltage

et la puissance correspondent à ceux du réseau. Contrôler

aussi si la prise est adaptée. - En cas de doutes, contacter un

électricien qualié.

-Si le câble d’alimentation est abîmé, il faut le remplacer par

un autre câble ou par un ensemble, spécialement prévus, que

vous pouvez commander au fabricant ou à un de ses services

d’assistance technique.

2. Attention!

Dans certaines circonstances les électroménagers peuvent

être dangereux.

A)N’essayez pas de contrôler l’état des ltres quand la

hotte est en marche.

B)Ne jamais toucher les lampes et les zones adjacentes,

pendant et tout de suite après l’utilisation prolongée de

l’éclairage.

C)Il est absolument interdit de amber sous la hotte.

D)Évitez de laisser des flammes libres, elles sont

dangereuses pour les ltres et pour les risques d’incendie.

E)Surveillez constamment les fritures pour éviter que

l’huile surchauée prenne feu.

F) Avant de procéder à toute opération d’entretien, coupez

l’alimentation électrique de la hotte.

G)Cet appareil ne peut pas être utilisé par des enfants ou

par des personnes nécessitant une surveillance.

H) Veillez à ce que les enfants ne jouent pas avec l’appareil.

I) Lorsque la hotte est utilisée en présence d’appareils

utilisant du gaz ou d’autres combustibles, la pièce doit

être correctement ventilée.

L) Si le nettoyage n’est pas réalisé conformément aux

instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive

européenne 2002/96/CE sur les déchets d’équipements

électriques et électroniques (DEEE). Assurez-vous que

cet appareil soit mis au rebus selon la réglementation en

vigueur, vous éviterez ainsi des conséquences néfastes sur

l’environnement et la santé.

Le symbole appliqué sur le produit ou sur la

documentation jointe rappelle que cet appareil ne doit

pas être traité comme un déchet domestique mais faire

l’objet d’une collecte sélective dans une déchetterie

spécialisée dans le recyclage des appareils électriques et

électroniques. Conformez-vous aux réglementations locales

sur la collecte et l’élimination des déchets. Pour tout autre

renseignement sur le traitement, la récupération et le recyclage

de cet appareil, veuillez contacter le bureau concerné de votre

ville, le service de collecte des déchets domestiques ou le

magasin où vous avez acheté votre appareil.

INSTRUCTIONS POUR L’INSTALLATION

Le montage et le branchement électrique doivent être

eectués par un personnel spécialisé.

• Connexion électrique

L’appareil est construit en classe II, pour cela aucun cable ne

doit être connecté avec la prise terre.

La connection avec le réseau électrique doit être éxécutée

comme suit:

MARRON = L ligne

BLEU = Nneutre

Si elle n’a pas été prévue, monter sur le cable une che normali-

sée pour la charge indiquée sur l’etiquette des caractéristiques.

Si elle est dotée d’une che, la hotte doit être installée en sorte

que la che soit accessible.

En cas de connection directe avec le réseau électrique, il est

nécessaire d’interposer entre l’appareil et le réseau un inter-

rupteur omnipolaire avec une ouverture minimale entre les

contacts de 3 mm, proportionnel à la charge et correspondant

aux normes en vigueur.

• La distance minimum entre la surface de support des réci-

pients de cuisson sur le dispositif de cuisson et la partie la plus

basse de la hotte pour cuisine doit être de 65 cm au moins.

S’il doit être utilisé un tuyau de connection composé de deux

ou plusieurs parties, la partie superieure doit être à l’exterieur

de celle inférieure. Ne pas relier le tuyau d’échappement de

la hotte à un conduit dans lequel circule de l’air chaud ou

employé pour évacuer les fumées des appareils alimentés par

une énergie dierente de celle électrique.

En vue d’une manœuvrabilité de l’appareil plus facile, avant

d’exécuter les opérations de montage, déconnecter le ltre/

les ltres anti-graisse (Fig.7).

S’il s’agit d’une hotte aspirante, il faudra prévoir une ouverture

pour l’évacuation de l’air.

• Nous conseillons d’utiliser un tuyau d’évacuation de l’air

diamètre 150.

L’utilisation d’une réduction pourrait diminuer les performan-

ces du produit et augmenter le niveau sonore

Attention!

Si le vitrage décoratif de l’appareil n’est pas monté de série,

avant de procéder à l’installation, il faut eectuer les opérations

indiquées dans la gure 4:

FRANÇAIS FR

- 9 -

1- sortir le corps de hotte B e le verre A de leur emballage et

les poser horizontalement sur un plan sûr.

2 - Prendre le verre A et le positionner sur le corps de hotte

3- Fixer dénitivement le verre au corps de hotte à l’aide des

4 bagues C et des 4 vis D comme illustré.

• Fixation murale

Exécuter les trous Aen respectant les cotes indiquées (Fig. 2).

Fixer l’appareil au mur et l’aligner dans la position horizontale

avec les éléments suspendus. Cette opération terminée, xer

la hotte dénitivement au moyen des 2 vis A(Fig. 5). En cas de

diérents montages utiliser des vis et des goujons à expansion

adéquats au type de mur (par exemple béton armé, placoplâ-

tre, etc.). Au cas où les vis et les goujons seraient fournis avec

l’appareil, s’assurer qu’ils sont adéquats au type de paroi, où

sera xée la hotte.

• Fixation des raccords télescopiques de décoration

Attention! Si l’appareil dispose d’un raccord inférieur à

languette, avant de procéder aux opérations de xation, plier

vers l’intérieur la languette du raccord inférieur à l’aide d’une

pince comme illustré à la gure 5 phase 1.

Prévoir l’alimentation électrique à l’intérieur del’encombrement

du raccord de décoration. Si votre appareil doit être installé

dans le modèle aspirant ou doté d’un moteur externe, prévoir

le trou de l’évacuation de l’air. Régler d’abord la largeur de la

bride de support du raccord supérieur (Fig.3), ensuite la xer au

plafond, de manière à ce qu’elle soit sur l’axe de votre hotte au

moyen des vis A(Fig.3), tout en respectant la distance depuis

le plafond indiquée à la Fig.2. Raccorder la bride Cau trou

d’évacuation de l’air au moyen d’un tube de raccordement

(Fig.5 - Phase 2).

Introduire le raccord supérieur à l’intérieur du raccord inférieur.

Fixer le raccord inférieur à la hotte au moyen des vis B fournies

(Fig.5 - Phase 2), retirer le raccord supérieur jusqu’à la bride et

le xer au moyen des vis B(Fig.3).

Si on veut transformer la hotte du modèle aspirant au modèle

ltrant, demander à votre revendeur les ltres au charbon actif

et suivre les instructions de montage.

• Modèle ltrant

Installer la hotte et les deux raccords suivant l’indication

reportée au paragraphe concernant le montage de la hotte

dans le modèle aspirant. En cas de montage du raccord l-

trant, se rapporter aux instructions gurant dans le jeu. Si le

jeu n’est pas fourni, commandez-le à votre revendeur comme

accessoire. Les ltres doivent être appliqués au groupe aspi-

rant situé à l’intérieur de la hotte en les centrant par rapport

au groupe aspirant et en les tournant de 90 degrés jusqu’au

déclic d’arrêt (Fig.8).

EMPLOI ET ENTRETIEN

• Il est conseillé de mettre en service la hotte quelques minutes

avant de commencer à cuisiner. De même il est conseillé de

l’arrêter 15 minutes après avoir terminé la cuisson pour élimi-

ner au maximum les odeurs et évacuer l’air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des

opérations d’entretien et, plus particulièrement, à l’entretien

du ltre anti-graisse et du ltre à charbon actif.

• Le ltre anti-graisse à pour rôle de retenir les particules

grasses en suspension dans l’air; par conséquent, il peut se

boucher en un temps qui varie en fonction de l’utilisation de

l’appareil.

- Pour prévenir le danger d’incendie, chaque 2 mois au maxi-

mum, il est nécessaire de laver les ltres anti-graisse à la main

en utilisant des détergents liquides neutres non abrasifs ou

dans le lave-vaisselle à température basse et cycle court.

- Après plusieurs lavages, la couleur peut changer. Cela ne

donne pas le droit à une requête pour leur remplacement.

• Les ltres au carbone actif servent à purier l’air qui sera

rejeté dans la pièce et à atténuer les odeurs générées par la

cuisson.

- Les ltres à carbone actif non régénérables doivent être

remplacés chaque 4 mois au maximum. La saturation du car-

bone actif dépend de l’utilisation plus où moins prolongée de

l’appareil, du type de cuisine et de la régularité avec laquelle

vous eectuez le nettoyage du ltre anti-graisse.

- Les ltres de carbone actif régénérables doivent être lavé

à la main, avec des détergents neutres non abrasifs, ou dans

le lave-vaisselle à température maximale de 65°C (le cycle de

lavage doit être complet et sans plats) Enlever l’eau en excès

sans abîmer le ltre, retirer les parties en plastique, faire sécher

le matelas au four pendant au moins 15 minutes environ et à

la température maximale de 100°C. Cette opération doit être

répétée chaque 2 mois pour maintenir ecace la fonction

du ltre à carbone régénérable. Ces derniers doivent être

remplacés au maximum chaque 3 ans ou lorsque le matelas

est endommagé.

• Avant de monter les ltres anti-graisses et les ltres à

carbone actif régénérables, il est important que ceux-ci

soient bien secs.

• Nettoyer fréquemment la hotte, soit à l’intérieur que à

l’extérieur en utilisant un chion humidié avec de l’alcool

dénaturé ou des détergents liquides neutres non abrasifs.

• L’installation d’illumination est conçue pour l’utilisation

pendant la cuisson et non pour l’utilisation prolongée pour

illuminer la pièce. L’utilisation prolongée de l’illumination

réduit considérablement la durée moyenne de la lampe.

• Attention: La non-observation de ces remarques de net-

toyage de la hotte et du remplacement et nettoyage des ltres

comporte des risques d’incendie. Il est donc recommandé de

suivre les instructions suggérées.

• Remplacement des lampes halogènes (Fig. 6).

Pour changer les lampes halogènes Bretirez le verre Cen

faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention : ne touchez pas aux lampes mains nues.

• Commandes: (fig.9) mécaniques les symboles sont les

suivants:

A= touche ECLAIRAGE

B= touche OFF

C = touche PREMIERE VITESSE

D = touche DEUXIEME VITESSE

E= touche TROISIEME VITESSE

NOUS DECLINOS TOUTE RESPONSABILI TE POUR LES

EVENTUELS DÉGATS PROVOQUÉS PAR L’INOBSERVATION

DES SUSDITES INSTRUCTIONS.

- 10 -

GENERALITÀ

Leggere attentamente il contenuto del presente libretto in

quanto fornisce importanti indicazioni riguardanti la sicurezza

di installazione, d’uso e di manutenzione. Conservare il

libretto per ogni ulteriore consultazione. L’apparecchio è stato

progettato per uso in versione aspirante (evacuazione aria

all’esterno - Fig.1B), ltrante (riciclo aria all’interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una

cappa aspirante e un bruciatore o un focolare dipendenti dall’a-

ria dell’ambiente ed alimentati da un’energia diversa da quella

elettrica, in quanto la cappa aspirando toglie all’ambiente l’aria

di cui il bruciatore o il focolare necessita per la combustione.

La pressione negativa nel locale non deve superare i 4Pa (4 x

10-5 bar). Per un funzionamento sicuro, provvedere quindi ad

un’opportuna ventilazione del locale. Per l’evacuazione esterna

attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

-Controllare la targa dati (posta all’interno dell’ apparecchio)

per accertassi che la tensione e potenza siano corrispondenti a

quella della rete e la presa di collegamento sia idonea. In caso

di dubbio interpellare un elettricista qualicato.

-Se il cavo di alimentazione è danneggiato, esso deve essere

sostituito da un cavo o un assieme speciali disponibile presso

il costruttore o il suo servizio assistenza tecnica.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono

essere pericolosi.

A) Noncercare dicontrollareiltri con lacappain funzione.

B) Non toccare le lampade e le zone adiacenti, durante

e subito dopo l’uso prolungato dell’impianto di

illuminazione.

C) E’ vietato cuocere cibi alla amma sotto la cappa.

D) Evitare la amma libera, perché dannosa per i ltri e

pericolosa per gli incendi.

E) Controllare costantemente i cibi fritti per evitare che

l’olio surriscaldato prenda fuoco.

F) Prima di eettuare qualsiasi manutenzione, disinserire

la cappa dalla rete elettrica.

G) Questo apparecchio non è destinato all’utilizzo da parte

di bambini o persone che necessitano di supervisione.

H) Controllare che i bambini non giochino con

l’apparecchio.

I) Quando la cappa viene utilizzata contemporaneamente

ad apparecchiche bruciano gaso altri combustibili,il locale

deve essere adeguatamente ventilato.

L) Se le operazioni di pulizia non vengono eseguite nel

rispetto delle istruzioni, esiste il rischio che si sviluppi un

incendio.

Questo apparecchio è contrassegnato in conformità alla

Direttiva Europea 2002/96/EC,Waste Electrical and Electronic

Equipment (WEEE). Assicurandosi che questo prodotto sia

smaltito in modo corretto, l’utente contribuisce a prevenire

le potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di ac-

compagnamento indica che questo prodotto non deve

essere trattato come riuto domestico ma deve essere conse-

gnato presso l’idoneo punto di raccolta per il riciclaggio di

apparecchiature elettriche ed elettroniche. Disfarsene seguen-

do le normative locali per lo smaltimento dei riuti. Per ulte-

riori informazioni sul trattamento, recupero e riciclaggio di

questo prodotto, contattare l’idoneo ucio locale, il servizio

di raccolta dei riuti domestici o il negozio presso il quale il

prodotto è stato acquistato.

ISTRUZIONI PER L’INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico

devono essere eettuate da personale specializzato.

• Collegamento elettrico

L’apparecchio è costruito in classe II, perciò nessun cavo deve

essere collegato alla presa di terra.

L’allacciamento alla rete elettrica deve essere eseguito come

segue:

MARRONE = Llinea

BLU = Nneutro

Se non prevista, montare sul cavo una spina normalizzata per

il carico indicato nella etichetta caratteristiche. Se provvista

di spina, fare in modo che sia facilmente accessibile dopo

l’installazione dell’apparecchio. Nel caso di collegamento

diretto alla rete elettrica è necessario interporre tra

l’apparecchio e la rete un interruttore onnipolare con

apertura minima tra i contatti 3 mm, dimensionato al carico e

rispondente alle norme vigenti.

• La distanza minima fra la supercie di supporto dei recipienti

di cottura sul dispositivo di cottura e la parte più bassa della

cappa da cucina deve essere di almeno 65 cm. Se dovesse

essere usato un tubo di connessione composto di due o

più parti, la parte superiore deve essere all’esterno di quella

inferiore. Non collegare lo scarico della cappa ad un condotto

in cui circoli aria calda o utilizzato per evacuare fumi degli

apparecchi alimentati da un’energia diversa da quella elettrica.

Prima di procedere alle operazioni di montaggio, per una

più facile manovrabilità dell’apparecchio disinserire i ltro/i

antigrasso (Fig.7).

Nel caso di montaggio dell’apparecchio in versione aspirante

predisporre il foro di evacuazione aria.

• Si consiglia l’utilizzo di un tubo evacuazione aria con dia-

metro 150. L’utilizzo di una riduzione potrebbe diminuire le

prestazioni del prodotto ed aumentare la rumorosità.

Attenzione!

Se la versione del vostro apparecchio ha il vetro decorativo

prima di procedere con l’installazione della cappa, occorre

eseguire le seguenti fasi indicate nella gura 4:

1- tirare fuori dall’imballo sia il corpo cappa B che il vetro A e

posizionarli in posizione orizzontale su un piano sicuro.

2- Prendere il vetro A e posizionarlo sopra il corpo cappa B.

3- Fissare denitivamente il vetro al corpo cappa con le 4

boccole Ce 4 viti Dcome indicato.

• Fissaggio a parete

Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare

l’apparecchio al muro ed allinearlo in posizione orizzontale

ITALIANO IT

- 11 -

con i pensili. A regolazione avvenuta fissare la cappa

denitivamente tramite le 2 viti A (Fig.5).

Per i vari montaggi utilizzare viti e tasselli ad espansione idonei

al tipo di muro (es. cemento armato, cartongesso, ecc). Nel

caso in cui le viti e i tasselli siano forniti in dotazione con il

prodotto accertarsi che siano idonei per il tipo di parete in cui

deve essere ssata la cappa.

• Fissaggio dei raccordi telescopici decorativi

Attenzione!Se la versione del vostro apparecchio ha il

raccordo inferiore con linguetta, prima di procedere con

il ssaggio, prendere il raccordo inferiore e con una pinza

piegare la linguetta verso l’interno come indicato nella gura

5 fasi 1.

Predisporre l’alimentazione elettrica entro l’ingombro del

raccordo decorativo. Se il vostro apparecchio deve essere

installato in versione aspirante o in versione motore esterno,

predisporre il foro evacuazione aria. Regolare la larghezza

della staffa di supporto del raccordo superiore (Fig.3).

Successivamente ssarla al sotto in modo che sia in asse con

la vostra cappa tramite le vitiA(Fig.3) e rispettando la distanza

dal sotto indicata in Fig.2. Collegare, mediante un tubo di

raccordo, la angia Cal foro evacuazione aria (Fig.5 - fase 2).

Inlare il raccordo superiore all’interno del raccordo inferiore.

Fissare il raccordo inferiore alla cappa utilizzando le viti Bin

dotazione (Fig.5 - fase 2), slare il raccordo superiore no alla

staa e ssarlo tramite le viti B(Fig.3).

Per trasformare la cappa da versione aspirante a versione

ltrante, richiedere al vostro rivenditore i ltri al carbone attivo

e seguire le istruzioni di montaggio.

• Versione ltrante

Installare la cappa e i due raccordi come indicato nel

paragrafo riguardante il montaggio della cappa nella versione

aspirante.

Per il montaggio del deviatore aria ltrante fare riferimento

alle istruzioni contenute nel kit.

Se il kit non è in dotazione, ordinarlo al Vs. rivenditore come

accessorio.

I filtri devono essere applicati al gruppo aspirante posto

all’interno della cappa centrandoli ad esso e ruotandoli di 90

gradi no allo scatto d’arresto (Fig.8).

USO E MANUTENZIONE

• Si raccomanda di mettere in funzione l’apparecchio prima di

procedere alla cottura di un qualsiasi alimento. Si raccomanda

di lasciar funzionare l’apparecchio per 15 minuti dopo aver

terminato la cottura dei cibi, per un’evacuazione completa

dell’aria viziata.

Il buon funzionamento della cappa è condizionato da

una corretta e costante manutenzione; una particolare

attenzione deve essere data al filtro antigrasso e al filtro al

carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle

grasse in sospensione nell’aria, pertanto è soggetto

ad intasarsi in tempi variabili relativamente all’uso

dell’apparecchio.

- Per prevenire il pericolo di eventuali incendi, al massimo

ogni 2 mesi, è necessario lavare i filtri antigrasso a mano,

utilizzando detersivi liquidi neutri non abrasivi, oppure in

lavastoviglie a basse temperature e con cicli brevi.

- Dopo alcuni lavaggi, si possono verificare delle alterazioni

del colore. Questo fatto non dà diritto a reclamo per

l’eventuale loro sostituzione.

• I filtri al carbone attivo servono per depurare l’aria che

viene rimessa nell’ambiente ed ha la funzione di attenuare

gli odori sgradevoli generati dalla cottura.

- I filtri al carbone attivo non rigenerabili devono essere

sostituiti ogni 4 mesi al massimo. La saturazione del

carbone attivo dipende dall’uso più o meno prolungato

dell’apparecchio, dal tipo di cucina e dalla regolarità con cui

viene effettuata la pulizia del filtro antigrasso.

- I filtri al carbone attivo rigenerabili devono essere lavati a

mano, con detergenti neutri non abrasivi, o in lavastoviglie

con una temperatura massima di 65°C (il ciclo di lavaggio

deve essere completo senza stoviglie). Togliere l’acqua in

eccesso senza rovinare il filtro, rimuovere le parti in plastica,

e far asciugare il materassino in forno per almeno 15 minuti

circa ad una temperatura di 100°C massimo. Per mantenere

efficiente la funzione del filtro al carbone rigenerabile questa

operazione deve essere ripetuta ogni 2 mesi. Questi devono

essere sostituiti al massimo ogni 3 anni oppure quando il

materassino risulta danneggiato.

• Prima di rimontare i filtri antigrasso e i filtri al carbone

attivo rigenerabili è importante che questi siano

asciugati bene.

•Pulire frequentemente la cappa, sia internamente che

esternamente, usando un panno inumidito con alcool

denaturato o detersivi liquidi neutri non abrasivi.

•L’impianto di illuminazione è progettato per l’uso durante la

cottura e non per l’uso prolungato di illuminazione generale

dell’ambiente. L’uso prolungato dell’illuminazione diminuisce

notevolmente la durata media delle lampade.

•Attenzione: L’inosservanza delle avvertenze di pulizia della

cappa e della sostituzione e pulizia dei filtri comporta rischi

di incendi. Si raccomanda quindi di attenersi alle istruzioni

suggerite.

• Sostituzione delle lampade alogene (Fig.6).

Per sostituire le lampade alogene B togliere il vetrino Cfacendo

leva sulle apposite fessure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude.

• ComandI: (Fig.9) meccanici la simbologia è di seguito

riportata:

A= tasto ILLUMINAZIONE

B= tasto OFF

C= tasto PRIMA VELOCITA’

D= tasto SECONDA VELOCITA’

E= tasto TERZA VELOCITA’

SI DECLINA OGNI RESPONSABILITA’PER EVENTUALI DANNI

PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE

AVVERTENZE

- 12 -

GENERAL

Carefully read the following important information regarding

installation safety and maintenance. Keep this information

booklet accessible for further consultations. The appliance

has been designed for use in the ducting version (air exhaust

to the outside – Fig.1B) or ltering version (air circulation on

the inside – Fig.1A).

SAFETY PRECAUTION

1. Take care when the cooker hood is operating simultane-

ously with an open replace or burner that depend on the air

in the environment and are supplied by other than electrical

energy, as the cooker hood removes the air from the environ-

ment which a burner or replace need for combustion. The

negative pressure in the environment must not exceed 4Pa (4

x 10-5 bar). Provide adequate ventilation in the environment

for a safe operation of the cooker hood. Follow the local laws

applicable for external air evacuation.

Before connecting the model to the electricity network:

-Control the data plate (positioned inside the appliance)

to ascertain that the voltage and power correspond to the

network and the socket is suitable. If in doubt ask a qualied

electrician.

-If the power supply cable is damaged, it must be replaced with

another cable or a special assembly, which may be obtained

direct from the manufacturer or from theTechnical Assistance

Centre.

2. Warning!

In certain circumstances electrical appliances may be a

danger hazard.

A)Do not check the status of the lters while the cooker

hood is operating.

B)Do not touch bulbs or adjacent areas, during or straight

after prolonged use of the lighting installation.

C)Flambè cooking is prohibited underneath the cooker

hood.

D)Avoid free ame, as it is damaging for the lters and a

re hazard.

E) Constantly check food frying to avoid that the over-

heated oil may become a re hazard.

F) Disconnect the electrical plug prior to any maintenance.

G)This appliance is not intended for use by young children

or inrm persons without supervision.

H) Young children should be supervised to ensure they do

not play with the appliance

I) There shall be adequate ventilation of the room when

the rangehood is used at the same time as appliances

burning gas or other fuels.

L) There is a risk of re if cleaning is not carried out in

accordance with the instructions.

This appliance conforms to the European Directive EC/2002/96,

Waste Electrical and Electronic Equipment (WEEE).

By making sure that this appliance is disposed of in a suitable

manner, the user is helping to prevent potential damage to

the environment or to public health.

The symbol on the product or on the accompanying

paperwork indicates that the appliance should not be

treated as domestic waste, but should be delivered to a suit-

able electric and electronic appliance recycling collection

point. Follow local guidelines when disposing of waste. For

more information on the treatment, re-use and recycling of

this product, please contact your local authority, domestic

waste collection service or the shop where the appliance was

purchased.

INSTALLATION INSTRUCTIONS

Assembly and electrical connections must be carried out

by specialised personnel.

• Electric Connection

The appliance has been manufactured as a class II, therefore

no earth cable is necessary.

The connection to the mains is carried out as follows:

BROWN = Lline

BLUE = Nneutral

If not provided, connect a plug for the electrical load indi-

cated on the description label. Where a plug is provided, the

cooker hood must be installed in order that the plug is easily

accessible.

An omnipolar switch with a minimum opening of 3mm be-

tween contacts, in line with the electrical load and local stan-

dards, must be placed between the appliance and the network

in the case of direct connection to the electrical network.

Warning:

When connecting the appliance to the electricity supply, make

sure that the mains socket has an earth connection.

After tting the ducted cooker hood, make sure that the

electrical plug is in a position where it can be accessed

easily.

If the appliance is connected directly to the electricity supply,

an omnipolar switch with a minimum contact opening of

3 mm must be placed in between the two; its size must be

suitable for the load required and it must comply with current

legislation.

• The minimum distance between the support surfaces of

the cooking pots on the cooker top and the lowest part of

the cooker hood must be at least 65 cm. If a connection tube

composed of two parts is used, the upper part must be placed

outside the lower part. Do not connect the cooker hood

exhaust to the same conductor used to circulate hot air or for

evacuating fumes from other appliances generated by other

than an electrical source.

Before proceeding with the assembly operations, remove the

anti-grease lter(s) (Fig.7) so that the unit is easier to handle.

In the case of assembly of the appliance in the suction version

prepare the hole for evacuation of the air.

• We recommend the use of an air exhaust pipe with a

diameter of 150. If a pipe with a smaller diameter is used, the

eciency of the product may be reduced and its operation

may become noisier.

Please note:

If your version of the appliance has decorative glass before

installing the hood, carry out the following steps as shown

ENGLISH EN

- 13 -

in gure 4:

1 - Remove both the cooker hood body B and the glass

panel A from the packaging and place them horizontally on

a secure surface.

2 - Take the glass panel A and position it above the cooker

hood body B.

3 - Fix the glass panel securely to the cooker hood body using

the 4 sleeves C and 4 screws Das indicated.

• Fixing to the wall

Drill the holes Arespecting the distances indicated (Fig.2). Fix

the appliance to the wall and align it in horizontal position

to the wall units. When the appliance has been adjusted,

denitely x the hood using the screws A(Fig.5). For the vari-

ous installations use screws and screw anchors suited to the

type of wall (e.g. reinforced concrete, plasterboard, etc.). If

the screws and screw anchors are provided with the product,

check that they are suitable for the type of wall on which the

hood is to be xed.

• Fixing the decorative telescopic ue

warning! Caution! If your appliance model features the

lower connector with a tab, before xing it in place bend

the tab inwards using a pair of pliers, as illustrated in gure

5, step1.

Arrange the electrical power supply within the dimensions of

the decorative ue. If your appliance is to be installed in the

ducting version or in the version with external motor, prepare

the air exhaust opening. Adjust the width of the support

bracket of the upper ue (Fig.3). Then x it to the ceiling using

the screws A(Fig.3) in such a way that it is in line with your

hood and respecting the distance from the ceiling indicated

in Fig.2. Connect the ange Cto the air exhaust hole using a

connection pipe (Fig.5 - Stage 2).

Insert the upper ue into the lower ue. Fix the lower ue

to the hood using the screws Bprovided (Fig.5 - Stage 2),

extract the upper ue up to the bracket and x it with the

screws B(Fig.3).

To transform the hood from a ducting version into a ltering

version, ask your dealer for the charcoal lters and follow the

installation instructions.

• Filtering version

Install the hood and the two ues as described in the paragraph

for installation of the hood in ducting version.To assemble the

ltering ue refer to the instructions contained in the kit.

If the kit is not provided, order it from your dealer as accessory.

The lters must be applied to the suction unit positioned inside

the hood. They must be centred by turning them 90 degrees

until the stop catch is tripped (Fig.8).

USE AND MAINTENANCE

• We recommend that the cooker hood is switched on before

any food is cooked. We also recommend that the appliance is

left running for 15 minutes after the food is cooked, in order

to thoroughly eliminate all contaminated air.

The eective performance of the cooker hood depends on

constant maintenance; the anti-grease lter and the active

carbon lter both require special attention.

• The anti-grease lter is responsible retaining the grease

particles suspended in the air, therefore it is subject to clogging

with variable frequency according to the use of the appliance.

- To prevent the danger of possible fires, at least every 2

months one must wash the anti-grease lters by hand using

non-abrasive neutral liquid detergents or in the dishwasher at

low temperatures and on short cycles.

- After a few washes, colour alterations may occur. This does

not give the right to claim their replacement.

• The active carbon lters are used to purify the air that is

sent back into the room and its function s to mitigate the

unpleasant odours produced by cooking.

- The non-regenerable active carbon lters must be replaced

at least every 4 months. The saturation of the active charcoal

depends on the more or less prolonged use of the appliance,

on the type of kitchen and on the frequency with which anti-

grease lter is cleaned.

- Regenerable active charcoal lters must be washed by hand,

with non abrasive neutral detergents, or in the dishwasher at

a maximum temperature of 65°C (the washing cycle must be

complete without dishware). Remove excess water without

damaging the lter, remove the plastic parts, and let the mat

dry in the oven for at least 15 minutes approximately at a

maximum temperature of 100°C. To keep the regenerable

charcoal lter functioning ecient this operation must be

repeated every 2 months. These must be replaced at least

every 3 years or when the mat is damaged.

• Before remounting the anti-grease lters and the rege-

nerable active charcoal lters it is important that they are

completely dry.

• Clean the hood frequently, both internally and externally,

using a cloth dampened with denatured alcohol or neutral

liquid detergents that are non abrasive.

• The lighting .system is designed for use during cooking

and not for the prolonged general lighting of the room. The

prolonged use of the lighting system signicantly decreases

the average duration of the bulbs.

• Attention: The non compliance with the hood cleaning

warnings and with the replacement and cleaning of the lters

entails risk of res. One therefore recommends keeping to the

suggested instructions.

• Replacing halogen light bulbs (Fig. 6).

To replace the halogen light bulbs B, remove the glass pane

Cusing a lever action on the relevant cracks.

Replace the bulbs with new ones of the same type.

Caution: do not touch the light bulb with bare hands.

•Commands: (g.9) mechanical the key symbols are explained

below:

A= LIGHT

B= OFF

C= SPEED I

D = SPEED II

E= SPEED III

THE MANUFACTURER DECLINES ALL RESPONSIBILITY

FOR EVENTUAL DAMAGES CAUSED BY BREACHING THE

ABOVE WARNINGS.

- 14 -

como residuo doméstico sino que debe ser entregado a un

punto de recolección para reciclar aparatos eléctricos y elec-

trónicos. Elimínelo siguiendo las normas locales para la elimi-

nación de desechos. Para mayor información sobre el trata-

miento, recuperación o reciclaje de este producto, llame a la

oficina local encargada, al servicio de recolección de desechos

domésticos o al negocio en el cual ha comprado el producto.

INSTRUCCIONES PARA LA INSTALACIÓN

Las operaciones de montaje y conexión eléctrica deben ser

efectuadas por personal especializado.

• Instalación eléctrica

El aparato está construido en clase II, por lo tanto no se debe

e conectar ningún cable a la toma de tierra.

La conexión a la corriente eléctrica debe realizarse de la

siguiente manera:

MARRÓN = L línea.

AZUL = N neutro.

Si no está incluido, monte en el cable un enchufe normalizado

para la carga indicada en la etiqueta de las caracteristicas. Si

está provista de enchufe,coloque la campana de tal manera

que el enchufe quede en un sitio accesible. En caso de co-

nexión directa a la corriente eléctrica, es necesario interponer

entre el aparato y la red un interruptor omnipolar con abertura

mínima de 3mm, adecuado a la carga y que responda a las

normas vigentes.

• La distancia mínima entre la supercie de soporte de los

recipientes de cocción en el dispositivo de cocción y la parte

más baja de la campana de cocina debe de al menos 65 cm.

Si debe usarse un tubo de conexión compuesto de dos o más

partes, la parte superior debe estar fuera de la parte inferior.

No conecte la descarga de la campana a un conducto en el

que circúle airecaliente o que sea utilizado para evacuar los

humos de aparatos alimentados por una energía que no sea

eléctrica.

Antes de efectuar las operaciones de montaje, para una

más fácil maniobrabilidad del aparato, extraer el/los ltro/s

antigrasa (Fig.7).

En el caso de montaje del aparato en la versión aspirante,

predisponer el oricio de evacuación aire.

• Se aconseja el uso de un tubo de evacuación de aire con un

diámetro de 150. El uso de una reducción podría disminuir las

prestaciones del producto y aumentar el ruido.

¡Atención!

Si la versión de su aparato tiene el vidrio decorativo, antes de

proceder a la instalación de la campana, ejecute las siguientes

fases como se indica en la gura 4:

1- extraiga del embalaje la campana By el vidrio Ay colóquelos

en posición horizontal sobre una supercie segura.

2- Tome el vidrio A y colóquelo sobre la campana B.

3- Fije denitivamente el vidrio a la campana con los 4 casquil-

los C y los 4 tornillos D, como se indica en la gura.

• Fijar a la pared

Efectúe los agujeros A respetando las cuotas indicadas (Fig.2).

Fije el aparato a la pared y póngalo en línea en posición

GENERALIDADES

Lea atentamente el contenido del presente libro de instruccio-

nes pues contiene indicaciones importantes para la seguridad

en la instalación, el uso y el mantenimiento (Consérvelo para

un posible consulta posterior). El aparato ha sido diseñado para

el uso en versión aspiradora (evacuación de aire hacia el exte-

rior – Fig.1B), ltrante (reciclaje del aire en el interior – Fig.1A) .

SUGERENCIAS PARA LA SEGURIDAD

1.Preste atención si funcionan contemporáneamente una cam-

pana aspirante y un quemador o una chimenea que toman el

aire del ambiente y están alimentados por energía que no sea

eléctrica, pues la campana aspirante toma del ambiente el aire

que el quemador o la chimenea necesitan para la combustión.

La presión negativa del local no debe superar los 4Pa (4 x 10-5

bares). Para un funcionamiento seguro, realice primero una

adecuada ventilación del local. Para la evacuación externa,

aténgase a las disposiciones vigentes en su país.

Antes de enchufar el modelo a la corriente eléctrica:

- controlar los datos de matrícula (que se encuentran en el

interior del aparato) para constatar que la tensión y la poten-

cia correspondan a la de la red y el enchufe de conexión sea

idóneo. En caso de dudas, recurra a un electricista calicado.

- Si el cable de alimentación está dañado, se debe cambiar con

un cable o conjunto especial de cables que puede suministrar

tanto el fabricante como el servicio de asistencia técnica.

2. ¡Atención!

En determinadas circunstancias los electrodomésticos

pueden ser peligrosos.

A)No intente controlar los filtros cuando la campana está

en funcionamiento.

B) Durante el uso prolongado de la instalación de ilumina-

ción o inmediatamente después, no toque las lámparas ni

las zonas adyacentes a ellas.

C)Está prohibido cocinar a fuego directo debajo de la

campana.

D)Evite dejar la llama libre porque puede dañar los filtros

y constituye un riesgo de incendio.

E) Controle constantemente los alimentos fritos para evitar

que el aceite sobrecalentado se prenda fuego.

F) Antes de efectuar cualquier operación de mantenimien-

to, desconecte la campana de la red eléctrica.

G)Este aparato no debe ser utilizado por niños o personas

que necesiten de supervisión.

H) Controle que los niños no jueguen con el aparato.

I) Cuando la campana se utiliza simultáneamente con apa-

ratos que queman gas u otros combustibles, el ambiente

debe estar adecuadamente ventilado.

L) Si las operaciones de limpieza no se realizan respetando

las instrucciones, hay peligro de incendio.

Este aparato está fabricado en conformidad con la Norma Eu-

ropea 2002/96/EC, Waste Electrical and Electronic Equipment

(WEEE). Controlando que este producto sea eliminado de

modo correcto, el usuario contribuye a prevenir consecuencias

negativas para el ambiente y la salud.

El símbolo en el producto o en la documentación ad-

junta, indica que este producto no debe ser tratado

ESPAÑOL ES

- 15 -

horizontal con los armarios de pared. Una vez efectuada la

regulación, fije la campana definitivamente mediante los

dos tornillos A(Fig.5). Para los montajes en general, utilice

los tornillos y los tacos que expanden adecuados al tipo de

pared (por ejemplo cemento armado, cartón piedra, etc.). En

el caso de que los tornillos y los tacos estén en dotación con el

producto, asegúrese de que sean adecuados al tipo de pared

en que se debe jar la campana.

• Fijar los racores telescópicos decorativos

¡Atención! Si la versión de su aparato posee la unión inferior

con lengüeta, antes de proceder a la jación, tome la unión

inferior y con una pinza pliegue la lengüeta hacia adentro,

como se indica en la gura 5, fase 1.

Predisponga la alimentación eléctrica dentro del espacio

ocupado por el racor decorativo. Si su aparato se debe instalar

en versión aspiradora o en versión motor externo, predisponer

el agujero para la evacuación de aire. Regular la largura del

estribo de soporte del racor superior (Fig.3). A continuación

je al techo de modo que esté en línea con su campana me-

diante los tornillos A(Fig.3) y respetando la distancia del techo

indicada en la Fig.2. Conecte, mediante un tubo de empalme,

la brida Cal agujero para la evacuación del aire (Fig.5 - Fase 2).

Insertar el racor superior al interior del racor inferior. Fije el ra-

cor inferior a la campana utilizando los tornillos Ben dotación

(Fig.5 - Fase2), extraiga el racor superior hasta el estribo y fíjelo

mediante los tornillos B(Fig.3).

Para transformar la campana de la versión aspiradora a la

versión ltrante, solicite a su vendedor los ltros al carbón

activo y seguir las instrucciones de montaje.

• Versión ltrante

Instale la campana y los dos racores como indicado en el

párrafo correspondiente al montaje de la campana en la

versión aspiradora. Para el montaje del racor ltrante seguir

las instrucciones contenidas en el juego. Si el juego no está

en dotación, pídalo a su vendedor como accesorio. Los ltros

deben ser aplicados al grupo aspirante dentro de la campa-

na, centrándolos y rotándolos 90 grados hasta el disparo de

dentención (Fig.8).

USO Y MANTENIMIENTO

• Se recomienda poner en funcionamiento el aparato antes

de proceder a la cocción de un alimento cualquiera. Se

recomienda también, dejar funcionar el aparato durante 15

minutos después de haber finalizado la cocción para lograr

una evacuación completa del aire viciado.

El buen funcionamiento de la campana depende de la reali-

zación de un correcto y constante mantenimiento; se debe

prestar una atención particular al filtro antigrasa y al filtro de

carbón activo.

• El filtro antigrasa cumple la función de retener las partículas

grasas en suspensión en el aire, por lo que se puede obstruir

en relación al tiempo de uso.

-Para prevenir el peligro de incendio, cada 2 meses máximo se

deben lavar los filtros antigrasa a mano, usando detergentes

líquidos neutros no abrasivos, o sino en el lavavajillas a baja

temperatura y ciclos breves.

-Después de algunos lavados puede cambiar de color. Esto no

da derecho a reclamar su sustitución.

• Los filtros de carbón activado sirven para depurar el aire

que se vuelve a inyectar en el ambiente, con el objetivo de

atenuar los olores desagradables que genera la cocción.

-Los filtros de carbón activado no regenerables deben cam-

biarse cada 4 meses como máximo. La saturación del carbón

activado depende del uso más o menos prolongado del apa-

rato, del tipo de cocina y de la regularidad con que se limpie

el filtro antigrasa.

-Los filtros de carbón activado regenerables se deben lavar a

mano, con detergentes neutros no abrasivos, o sino en lava-

vajillas a una temperatura máxima de 65°C (el ciclo de lavado

debe realizarse sin vajilla). Quite el agua en exceso sin dañar

el filtro y quite también las partes plásticas, luego seque la

colchoneta en el horno durante al menos 15 minutos a una

temperatura máxima de 100°C. Para que el funcionamiento

del filtro de carbón se mantenga eficientemente, debe repetir

esta operación cada 2 meses. Deben remplazarse cada 3 años

años como máximo, o bien cuando se dañe la colchoneta.

• Antes de volver a montar los filtros antigrasa y los filtros

de carbón activado regenerables, se los debe secar bien.

• Limpie frecuentemente la campana, tanto internamente

como externamente, usando un paño humedecido con

agua o detergentes líquidos neutros no abrasivos.

• La instalación de luz se diseñó para el uso durante la cocción

y no para usos prolongados de iluminación general del am-

biente. Emplearla de esta forma disminuye notablemente la

duración media de las lámparas.

• Si el aparato cuenta con la luz de cortesía ésta se puede usar

para el uso prolongado de iluminación general del ambiente.

• Atención: no respetar las advertencias de limpieza de la

campana y de sustitución y limpieza de los filtros comporta

riesgos de incendio. Por tanto, es recomendable atenerse a las

instrucciones sugeridas.

• Sustitución de las lámparas halógenas (Fig.6).

Para sustituir las lámparas halógenas Bquite el vidrio C

haciendo palanca en las ranuras correspondientes.

Sustitúyalas con lámparas del mismo tipo.

Atención: no toque la bombilla con las manos sin protección.

• Mandos: (g.9) mecánicos la simbología es la siguiente:

A= botón ILUMINACION.

B= botón OFF

C= botón PRIMERA VELOCIDAD.

D= botón SEGUENDA VELOCIDAD.

E= botón TERCERA VELOCIDAD.

EL FABRICANTE NO SE HACE RESPONSABLE DE LOS DA-

ÑOS PRODUCIDOS POR EL INCUMPLIMIENTO DE ESTAS

ADVERTENCIAS.

- 16 -

GENERALIDADES

Ler cuidadosamente o conteúdo do presente manual já que

este fornece indicações importantes referentes à segurança

de instalação, de uso e de manutenção. Conservar o manual

para qualquer ulterior consulta. O aparelho foi projectado para

utilização em versão aspirante (evacuação de ar para o exte-

rior - Fig.1B) ou ltrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA

1.Prestar atenção se estão funcionando contemporaneamente

uma coifa aspirante e um queimador ou um fogão depen-

dentes do ar ambiente e alimentados por uma energia que

não a elétrica, já que a coifa, aspirando, tira do ambiente o ar

que o queimador ou o fogão necesitam para a combustão.

A pressão negativa no local não deve ser superior a 4Pa (4 x

10-5 bar). Para um funcionamento seguro, providenciar uma

oportuna ventilação do local. Para a evacuação externa, ater-se

às disposições vigentes no seu País.

Antes de ligar o modelo à rede eléctrica:

-Controle a placa dos dados (posta no interior do aparelho)

para verificar que a tensão e a potência correspondam às da

rede e que a tomada seja apropriada. Em caso de dúvidas

interpele um electricista qualificado.

-Se o cabo de alimentação estiver danificado, deverá ser

substituído por um cabo ou um conjunto especiais fornecidos

pelo fabricante ou pelo seu serviço de assistência técnica.

-Ligar o dispositivo à rede de alimentação através de uma ficha

com fusível 3A ou aos dois fios da bifásica protegidos por um

fusível 3A.

2. Atenção!

Em determinadas circunstâncias, os electrodomésticos

podem ser perigosos.

A) Não procure controlar os filtros com o exaustor em

funcionamento.

B) Não toque as lâmpadas e as áreas adjacentes, durante

e logo pós o uso prolongado da instalação de iluminação.

C) É proibido cozinhar alimentos flambé sob o exaustor.

D) Evite a chama livre, porque é danosa para os filtros e

perigosa para os incêndios.

E) Controle constantemente os alimentos fritos para evitar

que o óleo aquecido pegue fogo.

F) Antes de efectuar qualquer manutenção, desligue o

exaustor da rede eléctrica.

G) Este aparelho não é destinado ao uso por parte de

crianças ou pessoas que precisem de supervisão.

H) Não permita que as crianças brinquem com o aparelho.

I) Quando o exaustor for utilizado contemporaneamente

a aparelhos que queimam gás ou outros combustíveis, o

local deverá ser adequadamente ventilado.

L) Se as operações de limpeza não forem efectuadas no

respeito das instruções, existe o risco de incêndio.

Este aparelho está marcado em conformidade com a Directiva

Europeia 2002/96/EC, Waste Electrical and Electronic Equip-

ment (WEEE). Assegurar-se que este aparelho seja eliminado

de maneira certa, o utilizador contribui a prevenir as conse-

quências potenciais negativas para o meio ambiente e a saúde.

O símbolo no aparelho ou na documentação de acom-

panhamento indica que o mesmo não deve ser tratado como

resíduo doméstico, mas deve ser levado a um ponto de colec-

ta idóneo para reciclar equipamento eléctrico e electrónico.

Para eliminá-lo obedecer os regulamentos locais sobre a eli-

minação de resíduos. Para maiores informações sobre o trata-

mento, a recuperação e a reciclagem deste aparelho, contac-

tar o serviço local encarregado pela colecta de resíduos do-

mésticos ou a loja onde o mesmo foi comprado.

ISTRUÇÕES PARA A INSTALAÇÃO

As operações de montagem e ligação eléctrica devem ser

efectuadas por pessoal especializado.

• Conexão elétrica

O aparelho é construído em classe II, portanto nenhum cabo

deve ser ligado à tomada de terra.

A ligação à rede elétrica deve ser feito como segue:

MARROM = Lfase

AZUL = Nneutro

Se não for prevista, montar no cabo uma tomada normalizada

para a capacidade indicada na etiqueta características. Se

tiver a tomada, a coifa deve ser instalada de maneira tal que

a tomada seja acessível.

Em caso de conexão direta à rede elétrica é necessário interpor

entre o aparelho e a rede um interruptor unipolar com abertura

mínima entre contatos de 3mm, dimensionado para a carga e

de acordo com as normas vigentes.

Atenção:

Na realização da ligação eléctrica assegurar-se que a tomada

eléctrica seja dotada de uma ligação à terra.

Depois de ter montado o exaustor, tomar cuidado para a

posição da cha eléctrica ser de fácil acesso.

No caso de ligação directa à rede eléctrica, é necessário, entre

o aparelho e a rede, interpor um interruptor omnipolar com

abertura mínima de 3 cm. entre os contactos, dimensionado

para a carga e que atenda aos regulamentos em vigor.

• A distância mínima entre a superfície de suporte dos re-

cipientes de cozedura no dispositivo de cozedura, e a parte

mais baixa do exaustor da cozinha, deve ser pelo menos de 65

cm. Tendo que ser usado um tubo de conexão composto de

duas ou mais partes, a parte superior deve car externamente

àquela inferior.

Não conectar a descarga da coifa a um duto pelo qual circule ar

quente ou utilizado para evacuar fumos de aparelhos alimen-

tados por uma energia que não a elétrica. Antes de proceder

às operações de montagem, para um manejo mais fácil do

aparelho retirar os ltros anti-gordura (Fig.7).

- No caso de montagem do aparelho em versão aspirante

predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar de diâme-

tro 150. O uso de uma redução poderia diminuir as prestações

do produto e aumentar o ruído.

Atenção

Se a versão de seu aparelho for com o vidro decorativo, antes

de instalar o exaustor, efectue as seguintes fases indicadas

na gura 4:

PORTUGUÊS PT

- 17 -

1- retirar da embalagem quer o corpo do exaustor Bquer o

vidro Aposicionando-os horizontalmente em cima de uma

superfície segura.

2- Pegar no vidro Aposicionando-o em cima do corpo do

exaustor B.

3- Fixar de forma segura o vidro ao corpo do exaustor median-

te os 4 casquilhos C e os 4 parafusos D como descrito.

• Fixação na parede

Efectuar os furos Arespeitando as cotas indicadas (Fig.2). Fixar

o aparelho à parede e alinhá-lo na posição horizontal com os

prumos. Conseguida a regulação xar a campânula deni-

tivamente mediante os 2 parafusos A(Fig.5). Para as várias

montagens utilizar parafusos e buchas de expansão adequadas

ao tipo de parede (ex. cimento armado, gesso cartonado, etc).

No caso de os parafusos e as buchas serem fornecidos com

o produto, assegurar-se que são adequados para o tipo de

parede em que vai ser xada a campânula.

• Fixação das junções telescópicas decorativas

atenção! Se a versão de seu aparelho tiver a conexão inferior

com lingueta, antes de efectuar a xação, prenda a conexão

inferior e com uma pinça dobre a lingueta para dentro, como

indicado na gura 5 fase 1.

Preparar a alimentação eléctrica dentro do espaço previsto

para a xação decorativa. - Se o aparelho se destinar a insta-

lação em versão aspirante ou em versão com motor exterior,

preparar o furo de evacuação de ar. Regular o comprimento

do estribo de apoio da junção superior (Fig.3). Em seguida,

xá-la ao tecto de modo a car em simetria com a campânula

mediante os parafusos A(Fig.3) e respeitando a distância ao

tecto indicada na Fig.2. Ligar, mediante um tubo de união, a

junção Cao furo de evacuação de ar (Fig.5-Fase 2).

Introduzir a junção superior no interior da junção inferior.

Fixar a junção inferior à campânula utilizando os parafusos

Bfornecidos (Fig.5-Fase 2), deslizar a junção superior até ao

estribo e xá-la mediante os parafusos B(Fig.3).

Para transformar a campânula da versão aspirante para versão

ltrante, solicite ao seu revendedor os ltros de carbono activo

e siga as instruções de montagem.

• Versão ltrante

instalar a campânula e as duas junções como indicado no pará-

grafo relativo à montagem da campânula na versão aspirante.

Para a montagem da junção ltrante consultar as instruções

contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao

seu revendedor como acessório. Os ltros de carbono activo

devem ser aplicados ao grupo aspirante situado no interior

da campânula (Fig.8).

USO E MANUTENÇÃO

• É recomendável colocar o aparelho a funcionar antes de

proceder com a cozedura de qualquer alimento. É recomen-

dável deixar o aparelho 15 minutos a funcionar, depois de

ter terminado a cozedura dos alimentos, para descarregar

inteiramente o ar impuro.

O bom funcionamento do exaustor depende de uma correcta

e constante manutenção; uma atenção especial deve ser

dedicada ao ltro anti-gordura e ao ltro de carvão activado.

• O ltro anti-gordura tem como função reter as partículas de

gordura em suspensão no ar e, portanto, é sujeito a obstruir-

se, com tempos que variam de acordo com a utilização do

aparelho.

- Para evitar o perigo de incêndio é necessário lavar os ltros

anti-gordura, manualmente, a cada 2 meses, no máximo, com

detergente líquido neutro não abrasivo ou na máquina de lavar

pratos, com baixas temperaturas e ciclos breves.

- Depois de algumas lavagens pode ocorrer alterações de cor.

Este fato não dá direito à reclamação para eventuais substitu-

ições.

• Os ltros de carvão ativado são utilizados para depurar o

ar que é introduzido no ambiente e tem a função de atenuar

os odores desagradáveis gerados pelo cozimento.

- Os ltros de carvão ativo não regeneráveis devem ser substi-

tuídos a cada 4 meses, no máximo. A saturação do carvão ativo

depende do uso mais ou menos prolongado do aparelho, tipo

de alimento e regularidade de lavagem do ltro anti-gordura.

- Os ltros ao carvão ativado regeneráveis devem ser lavados

manualmente, com detergentes neutros não abrasivos ou na

máquina de lavar louças, com temperatura máxima de 65°C

(o ciclo de lavagem deve ser completo e sem louças). Retirar a

água em excesso sem danicar o ltro, remover as partes plásti-

cas e secar a forração no forno por 15 minutos, pelo menos,

em 100°C de temperatura, no máximo. Para manter eciente

a função do ltro ao carvão regenerável, esta operação deve

ser repetida a cada 2 meses. Estes devem ser substituídos, no

máximo, a cada 3 anos ou quando a forração estiver danicada.

• Antes de montar os ltros anti-gordura e os ltros ao

carvão ativado regeneráveis é importante que estejam

bem secos.

• Limpar frequentemente o exaustor, por dentro e por fora,

utilizando um pano húmido com álcool desnaturado ou

detergentes líquidos neutros não abrasivos.

• O sistema de iluminação é projetado para o uso durante o

cozimento e não para o uso prolongado de iluminação geral

do ambiente. O uso prolongado da iluminação diminui nota-

velmente a duração média das lâmpadas.

• Atenção: A inobservância das advertências de limpeza e do

exaustor e da substituição e limpeza dos ltros comporta riscos

de incêndios. Aconselha-se seguir as instruções mencionadas.

• Substituição das lâmpadas de halogéneo (Fig.6).

Para substituir as lâmpadas de halogéneo Btire o vidro C

fazendo forças nas especícas espessuras.

Substitua com lâmpadas do mesmo tipo.

Atenção: não toque a lâmpada directamente com as mãos.

•Comandos: (g.9) mecânicos a simbologia é indicada a

seguir:

A = botão ILUMINAÇÃO

B = botão OFF

C= botão PRIMEIRA VELOCIDADE

D= botão SEGUNDA VELOCIDADE

E = botão TERCEIRA VELOCIDADE

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR

EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÂNCIA

DAS ADVERTÊNCIAS ACIMA.

- 18 -

ALGEMEEN

Lees aandachtig de inhoud van deze handleiding. Hierin staan

belangrijke aanwijzingen voor een veilige installatie, gebruik

en onderhoud. Bewaar de handleiding om die later te kun-

nen raadplegen. Het toestel werd ontworpen in een versie

voor afzuiging (evacuatie van de lucht naar buiten - Afb.1B)

en voor filtering (recirculatie van de lucht binnen - Afb.1A) of

met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkertijd een afzuigkap en een brander

of haard functioneren die afhankelijk zijn van de omgevings-

lucht en gevoed worden door een andere energiebron dan de

elektrische energie. De afzuigkap kan de lucht die de brander

of haard nodig heeft voor de verbranding aan de omgeving

onttrekken. De negatieve druk in de omgeving mag niet boven

de 4 Pa (4x10-5 bar) liggen.Voor een veilige werking dient u te

zorgen voor een goede ventilatie van de ruimte.Voor de afvoer

naar buiten moet u zich houden aan de geldende voorschriften

die van toepassing zijn in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

-Controleer op het gegevensplaatje (aan de binnenkant van

het apparaat) of de spanning en het vermogen overeenko-

men met die van het net, en of de stekker geschikt is voor

de aansluiting. Neem in geval van twijfel contact op met een

gekwalificeerde elektricien.

-Als de voedingskabel beschadigd is dient deze te worden

vervangen door een andere kabel of een speciale kabel-

combinatie, beschikbaar bij de fabrikant of de technische

servicedienst.

-Verbind het mechanisme aan de voeding m.b.v. en stekker

met zekering 3A of aan de twee draden van de tweefase

beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden kunnen huishoudelijke ap-

paraten gevaarlijk zijn.

A) Probeer niet om de filters te controleren terwijl de

afzuigkap werkt.

B)Raak de lampen en de zones vlakbij niet aan als de

verlichting lang aan is of kort daarna.

C)Het is verboden om eten met open vlam te bereiden

onder de kap.

D) Voorkom open vlammen, deze zijn schadelijk voor de

filters en brandgevaarlijk.

E) Controleer voortdurend gebakken waren om te voor-

komen dat hete olie vlam vat.

F) Voor elke willekeurige onderhoudsbeurt moet men de

elektrische energie afschakelen.

G)Dit apparaat is niet bestemd voor gebruik door kinderen

of andere personen die toezicht nodig hebben.

H) Controleer dat kinderen niet met het apparaat spelen.

I) Als de afzuigkap tegelijk met andere apparaten wordt

gebruikt die gas of andere brandstoffen verbranden, moet

het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden niet worden uitge-

voerd zoals aangegeven in de handleiding loopt u het

risico dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical

and Electronic Equipment (WEEE), zoals vastgesteld door de

Europese Norm 2002/96/EC. Door te zorgen dat de afvalver-

wijdering van dit product correct wordt uitgevoerd, werkt de

gebruiker mee aan het voorkomen van potentiële negatieve

consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde

documentatiemateriaal geeft aan dat het niet moet

worden behandeld als normaal huisvuil, maar dat het

moet worden ingeleverd bij een speciaal verzamelpunt voor

het recyclen van elektrische en elektronische apparatuur. De

afvalverwijdering moet plaatsvinden in het respect van de

gemeentelijke normen.Voor meer informatie over het onder-

houd en het recyclen van dit product kunt u contact opnemen

met uw gemeente, de locale reinigingsdienst, of de winkel

waar u het product heeft aangeschaft.

INSTALLATIE INSTRUCTIES

De werkzaamheden m.b.t de montage en de elektrische

aansluiting dienen verricht te worden door gespeciali-

seerd personeel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geïsoleerd), het

snoer hoeft derhalve niet op een geaard stopcontact aange-

sloten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitge-

voerd worden:

BRUIN = Lfase

BLAUW = Nnulleiding

Als deze niet reeds voorzien is moet u een stekker op het snoer

aansluiten die genormaliseerd is voor de belasting die op het

typeplaatje is aangegeven. Indien van stekker voorzien moet

de afzuigkap zodanig geïnstalleerd worden dat de stekker

bereikbaar is.

In het geval van een rechtstreekse aansluiting op het elektrici-

teitsnet moet u tussen het apparaat en het net een meerpolige

schakelaar plaatsen met een minimale opening tussen de

contacten van 3 mm. Deze schakelaar moet berekend zijn

op de belasting vermeld op het typeplaatje en moet aan de

geldende voorschriften voldoen.

• De minimumafstand tussen het oppervlak dat de pannen

op het fornuis ondersteunt en de onderkant van de afzuigkap

moet minstens 65 cm bedragen Indien een verbindingsbuis

bestaande uit twee of meer delen gebruikt wordt, dan moet

het bovenste gedeelte aan de buitenkant van het onderste

gedeelte zitten.

Sluit de afvoer van de afzuigkap niet aan op een leiding

waardoor warme lucht circuleert of die gebruikt wordt voor

de afvoer van rook van apparaten die door een andere ener-

giebron dan elektrische energie gevoed worden.

Voordat u verder gaat met de montage dient u, om het

apparaat makkelijker te kunnen verplaatsen, de anti-vetlter(s)

te verwijderen (Afb.7).

Bij montage van het apparaat in de afzuigversie dient u voor

een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met een-

zelfde diameter als die van de luchtafvoeropening. Het gebruik

van een reduceerelement zou de prestaties van het product

kunnen beperken en het lawaai kunnen doen toenemen.

Attentie!

Als de versie van uw apparaat een sierglas heeft moet men,

NEDERLANDS NL

- 19 -

voordat men de kap installeert, de volgende handelingen

uitvoeren, zie afbeelding 4:

1 - haal zowel de romp van de kap B als het glas A uit de

verpakking en plaats ze in horizontale stand op een veilige

ondergrond.

2 - Pak het glas A en plaats het over de romp van de kap B.

3 - Bevestig het glas op denitieve wijze aan de romp van de

kap met behulp van de 4 beslagringen C en de 4 schroeven

D, zoals aangegeven.

• Bevestiging aan de muur

Maak de gaten Aen neem daarbij de aangegeven maten

in acht (Afb. 2). Bevestig het apparaat aan de muur op één

horizontale lijn met de keukenkastjes. Na de instelling be-

vestigt u de kap denitief met de 2 schroeven A(Afb.5). Voor

de verschillende montages maakt u gebruik van geschikte

schroeven en expansiepluggen afhankelijk van het type muur

(bv. gewapend beton, gipsplaat, enz.). Mochten de schroeven

en de pluggen bij het product geleverd zijn, dan dient u te

controleren of ze geschikt zijn voor het type muur waaraan

de kap bevestigd wordt.

• Bevestiging van de decoratieve telescoopverbindingen

attentie! Als het onderste verbindingsstuk van uw apparaat

een lipje heeft dient u, voor u tot bevestiging overgaat, het

onderste verbindingsstuk met een knijptang beet te pakken

en het lipje naar de binnenkant te buigen, zoals aangegeven

in afbeelding 5, fase 1.

Zorg ervoor dat de elektrische voeding zich in de ruimte be-

vindt die door de decoratieve verbinding in beslag genomen

wordt. Indien de afzuigversie of de versie met externe motor

geïnstalleerd moet worden, dan maakt u een gat voor de

luchtafvoer. Regel de breedte van de steunbeugel van het

bovenste verbindingsstuk (Afb.3).Vervolgens bevestigt u deze

met de schroeven A(Afb.3) zo aan het plafond dat het in lijn

staat met uw kap. Neem hierbij de afstand vanaf het plafond

in acht die aangegeven wordt in Afb. 2. Bevestig, met behulp

van een verbindingsbuis, ens Cop het gat van de luchtaf-

voer (Afb.5- Fase 2). Plaats het bovenste verbindingsstuk in

het onderste. Bevestig het onderste verbindingsstuk met de

bijgeleverde schroeven B(Afb.5- Fase 2) aan de kap, trek het

bovenste verbindingsstuk naar buiten tot aan de beugel en

zet het vast met de schroeven B(Afb.3).

Om de afzuigversie in de lterversie te veranderen dient u

uw verkoper om de actieve koolstolters te vragen en de

montageinstructies te volgen.

• Filterversie

Installeer de kap en de twee verbindingsstukken zoals beschre-

ven wordt in de paragraaf over de montage van de afzuigversie

van de kap. Voor de montage van het verbindingsstuk van

de lter dient u de instructies te raadplegen die zich in de

kit bevinden. Indien geen kit bijgeleverd is, dient u deze als

accessoire bij uw verkoper te bestellen.De lters moeten op

de afzuiggroep aangebracht worden, aan de binnenkant van

de kap, en daarop gecentreerd worden door ze 90 graden te

draaien tot ze vastklikken (Afb.8).

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de

bereiding begint van elke willekeurige maaltijd. We raden u

aan het apparaat 15 minuten aan te laten nadat het eten bereid

is, voor een optimale luchtverversing.

De goede werking van de afzuigkap hangt af van een regelma-

tig en correct onderhoud; in het bijzonder moet men aandacht

besteden aan het vetfilter en aan het filter met actieve koolstof.

• De vetfilter heeft als doel de vetdeeltjes die in de lucht han-

gen tegen te houden, bijgevolg is deze filter onderhevig aan

verstoppen na een bepaalde tijd, afhankelijk van het gebruik

van het apparaat.

- Om brandgevaar te voorkomen, moeten de vetfilters hoog-

stens iedere 2 maanden met de hand gewassen worden met

neutrale vloeibare reinigingsmiddelen die niet schuren ofwel

in de vaatwasser op lage temperatuur met korte cycli.

- Na enkele wasbeurten kunnen er kleurveranderingen optre-

den. Dit feit geeft u geen recht op een klacht voor eventuele

vervanging.

• De actieve koolstoffilters dienen om de lucht te zuiveren

die in het milieu wordt uitgestoten, en heeft als functie de on-

aangename geuren die bij het koken vrijkomen op te vangen.

- De actieve koolstoffilters die niet regenereerbaar zijn, moeten

hoogstens iedere 4 maanden worden vervangen. De verza-

diging van de actieve koolstof hangt af van een min of meer

langdurig gebruik van het apparaat, van het type keuken en

van de regelmaat waarmee de schoonmaak van de vetfilter

wordt uitgevoerd.

- De regenereerbare actieve koolstoffilters moeten met de

hand worden gewassen met neutrale detergenten die niet

schuren, of in de vaatwasser bij een maximumtemperatuur

van 65°C (de wascyclus moet gebeuren zonder vaat). Neem

het overtollige water weg zonder de filter te beschadigen,

verwijder de plastic delen en laat het matrasje in de oven

drogen gedurende minstens 15 minuten bij een maximum-

temperatuur van 100°C. Om de werking van de regenereerbare

koolstoffilter efficiënt te houden, moet deze handeling iedere

2 maanden worden herhaald. Ze moeten worden vervangen

na hoogstens 3 jaar ofwel wanneer het matrasje beschadigd

geraakt is.

• Het is belangrijk dat de vetfilters en de regenereerbare

actieve koolstoffilters goed droog zijn vooraleer ze op-

nieuw te monteren.

• Reinig regelmatig de binnen- en buitenzijde van de

kap middels een vochtig doek , gedrenkt in water en een

vloeibare, neutrale, niet schurende detergent.

• De verlichtingsinstallatie is ontworpen voor het gebruik

tijdens het koken en niet voor langdurig gebruik als algemene

verlichting van het vertrek. Langdurig gebruik van de verlich-

ting vermindert gevoelig de gemiddelde levensduur van de

lampen.

• Als het apparaat uitgerust is met de serviceverlichting dan

kan deze gebruikt worden voor langdurig gebruik van de

algemene verlichting van het vertrek.

• Attentie: het niet naleven van de waarschuwingen voor

schoonmaak van de kap en de vervanging en schoonmaak

van de filters brengt brandgevaar met zich mee. Het is daarom

aangeraden om zich te houden aan de voorgestelde instruc-

ties.

• Vervanging van de halogeenlampen (Fig.6).

Om de halogeenlampen Bte vervangen moet men het glaasje

Cverwijderen door een voorwerp als hefboom in de daarvoor

bestemde spleten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen niet met de blote handen aan.

• Kontroller: (g.9) mekaniske zijn de symbolen hieronder

weergegeven:

A= knop LICHT

B= knop UIT

C= knop EERSTE SNELHEID

D = knop TWEEDW DERDE SNELHEID

E = knop DERDE SNELHEID

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE

DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE

BOVENSTAANDE VOORSCHRIFTEN.

- 20 -

ОБЩИЕ СВИДЕНИЯ

Внимательно прочитайте содержание данной инструкции,

поскольку содержит важные указания, относящиеся к

безопасности установки, эксплуатации и техобслуживания.

Сохраните инструкцию для любой дальнейшей

консультации. Устройство разработано в следующих

вариантах исполнения: вытяжное устройство (удаление

воздуха из помещения - рис.1В), фильтрующее устройство

(рециркуляция воздуха внутри помещения - рис.1А).

MЕРЫ ПРЕДОСТОРОЖОСТИ

1. Быть внимательным, если одновременно работает вы-

тяжка и горелка или очаг, нуждяющиеся в окружающем

воздухе и запитывающиеся иной энергией, кроме элек-

трической. В таком случае вытяжка удаляет из помещения

воздух, нужный для процесса сгорания в горелке или очаге.

Отрицальное давление в помещении не должно превышать

4Pa (4x10–5 bar). Для надежной и безопасной работы следует

обеспечить вентиляцию помещения. Для наружных вы-

бросов соблюдать правила, действующие в Вашей стране.

Прежде чем подключить прибор к электрической сети:

-Убедиться в соответствии напряжения и мощности при-

бора, данные о которых помещены на заводской паспорт-

ной табличке, сетевым показателям, а также соответствие

электросоединителя(розетки).В случае несоответствия

розетки обратиться к квалифицированному электрику.

-Если провод электропитания поврежден, замените его

или весь специальный узел у производителя или в упол-

номоченном центре технического обслуживания.

-Подсоединить устройство к сети электропитания посред-

ством штепсельной вилки с предохранителем 3 А или двух

двухполюсных проводов с предохранителем 3 А.

2. Внимание!

В некоторых случаях электрические приборы могут

быть опасными.

А)Не проверяйте состояние фильтров при работающей

вытяжке.

В)Не прикасайтесь к лампочкам или к прилегающим

зонам в процессе работы системы освещения или сразу

же после ее выключения.

С)Запрещается готовить блюда на открытом пламени

под кухонной вытяжкой.

D) Избегайте открытого пламени, так как оно повреж-

дает фильтры и может привести к возгоранию.

Е) В процессе жарки во фритюре непрерывно следите

за процессом во избежание возгорание кипящего

масла.

F) Отсоединяйте штепсельную вилку от сетевой розет-

ки перед началом технического обслуживания.

G)Изделие не расчитано на эксплуатацию детьми или

недееспособными лицами без контроля.

Н) Не разрешайте детям играть с изделием.

I) Если вытяжка используется одновременно с други-

ми приборами, в которых используется топливный газ

или другие виды топлива, в помещении должна быть

обеспечена надлежащая вентиляция.

L) В случае выполнения операций по чистке без соблю-

дения инструкций существует опасность возгорания.

Данное изделие имеет маркировку соответствия Европей-

скому Нормативу 2002/96/ЕС, Утилизация электрических и

электронных изделий (WEEE). Роверьте, чтобы по оконча-

нии его срока службы данное изделие было сдано в утиль.

Этим Вы поможете сохранить окружающую среду.

Символ на изделии или в прилагающейся к нему

документации означает, что данное изделие не

должно рассматриваться как бытовые отходы, а

должно быть сдано в специальный центр утилизации, за-

нимающийся уничтожением электрических и электронных

приборов. Изделие должно быть сдано в утиль в соответ-

ствии с местными нормативами по утилизации отходов. За

дополнительными сведениями касательно обработки,

утилизации и уничтожения данного изделия обращайтесь

в местное отделение сбора домашних бытовых приборов

или в магазин, в котором было куплено изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

Монтаж и электрическое подключение должны

выполняться квалифицированным техником.

Электрическое подключение

Прибор имеет класс II, поэтому к заземлению не надо

подсоединять никакой провод, подсоединение к

электросети выполняется следующим образом:

коричневый-L-линия

синий-N-нейтралный

Если на кабеле нет штепселя, установить штепсель,

расcчитанный наработу с нагрузкой, указанной на табличке

характеристик. Если вытяжка оснащена штепселем,

она устанавливается, при условиях, что штепсель

будет доступным. В случае прямого подсоединения к

электросети нужно разместить между прибором и сетью

многоплюсный выключатель с зазором контактов минимум

3 мм, расcчитанный на нужную нагрузку и отвечающий

действующим нормам.

• Минимальная дистанция между опорной нагревающейся

плоскостью и нижней частью кухонного дымососа должна

быть не менее 65 см. Если применяется соединительная

труба из двух и более частей, то верняя часть должна

располагаться снаружи нижней части. Не соединять выброс

из вытяжки с каналом циркуляции горячего воздуха или

с каналом, используемым для отвода дыма от устройств,

запытываемых иной энергией кроме электрической. Перед

тем как приступить к сборке устройства, для облегчения

его монтажа отсоедините фильтр/жироулавливающий

фильтр (рис.7).

В том случае, если прибор монтируется с вытяжным

устройством, рекомендуется обеспечить помещение

выводным отверстием.

• Рекомендуется использовать трубу дымохода диаметром

150. Использование суженной трубы может сократить КПД

вытяжки и увеличить ее шумовой уровень

Внимание!

Есливерсия Вашегоизделияукомплектованадекоративным

стеклом, перед монтажом вытяжки необходимо выполнить

операции, показанные на рисунке 4:

1 - достать из упаковки корпус колпака Bи стекло Aи

РУССКИЙ RU

This manual suits for next models

Table of contents

Languages:

Popular Ventilation Hood manuals by other brands

Reeva

Reeva FG60BK manual

Chambers

Chambers MVW102BSS Installation and user manual

Maico

Maico ER-AP Installation and operating instructions

Küppersbusch

Küppersbusch KD 674.1GE Instructions for use and installation instructions

Jenn-Air

Jenn-Air JXT5830 user guide

Novy

Novy 7400/12 Operating and installation instructions

Berbel

Berbel BKH 120 CB installation instructions

Faber

Faber MATRIX Features & dimensions

AEG

AEG DI 8821 Operating and installation instructions

Schweigen

Schweigen DS3131-R2S installation guide

SCHOLTES

SCHOLTES SCHLB 9.8 LAI operating instructions

Smeg

Smeg Portofino KPF9AN installation instructions

ETNA

ETNA AD570 Series Instructions for use

FALMEC

FALMEC ALBA 760 Instruction booklet

Candy

Candy CVMAD60/1N instruction manual

Franke

Franke FBI 537 XS User instructions

AEG

AEG X56155MK10 user manual

Caple

Caple SP611 instruction manual

V-ZUG DW-G6 User manual

Popular Ventilation Hood manuals by other brands
