Valor Legend G3 User manual

WARNING
This conversion kit shall be installed by
a qualified service agency in accordance
with the manufacturer’s instructions and
all applicable codes and requirements
of the authority having jurisdiction. If
the information in these instructions is
not followed exactly, a fire, explosion
or production of carbon monoxide
may result causing property damage,
personal injury or loss of life. The
qualified service agency is responsible
for the proper installation of this kit. The
installation is not proper and complete
until the operation of the converted
appliance is checked as specified in the
manufacturer’s instructions supplied with
the kit.
Use this manual in conjunction with the
installation manual supplied with the
appliance.
739VNGK / 739VPGK Gas Conversion Kit
Use with Valor G3 739V Heater Models ONLY
INSTALLATION MANUAL
G3 739V
4009029-01
©2021, Miles Industries Ltd.
Kit Contents
• 1 Pilot injector
• 1 Main burner injector elbow
• 1 Air shutter
• 1 Minimum rate bypass screw
• 1 Set of conversion labels
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module
• Small (jewelers size) flat blade screwdriver, to set pres-
sure
• Small flat blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove bypass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot
injector
• Manometer, to set pressure
Specifications
* This appliance is certified for use from 0–4500 feet. For
altitudes above 4500 feet, see local codes.
Model 739VN 739VP
Gas Natural Propane
Altitude (Ft.)* 0-4,500 feet*
Input Maximum (BTU/h) 24,000 24,000
Input Minimum (BTU/h) 13,000 13,000
Manifold Pressure (in w.c.) 3.2” 10.0”
Minimum Supply Pressure (in
w.c.) 5” 11”
Maximum Supply Pressure (in
w.c.) 10” 14”
Main Burner Injector Marking 82-750 92-260
Pilot Injector Marking 51 30
Min. Rate Bypass Screw 185 125

General Notes Regarding Conversion
The conversion may be done before or after the
appliance is installed into the cavity. However, the gas
must be connected to set the manifold pressure.

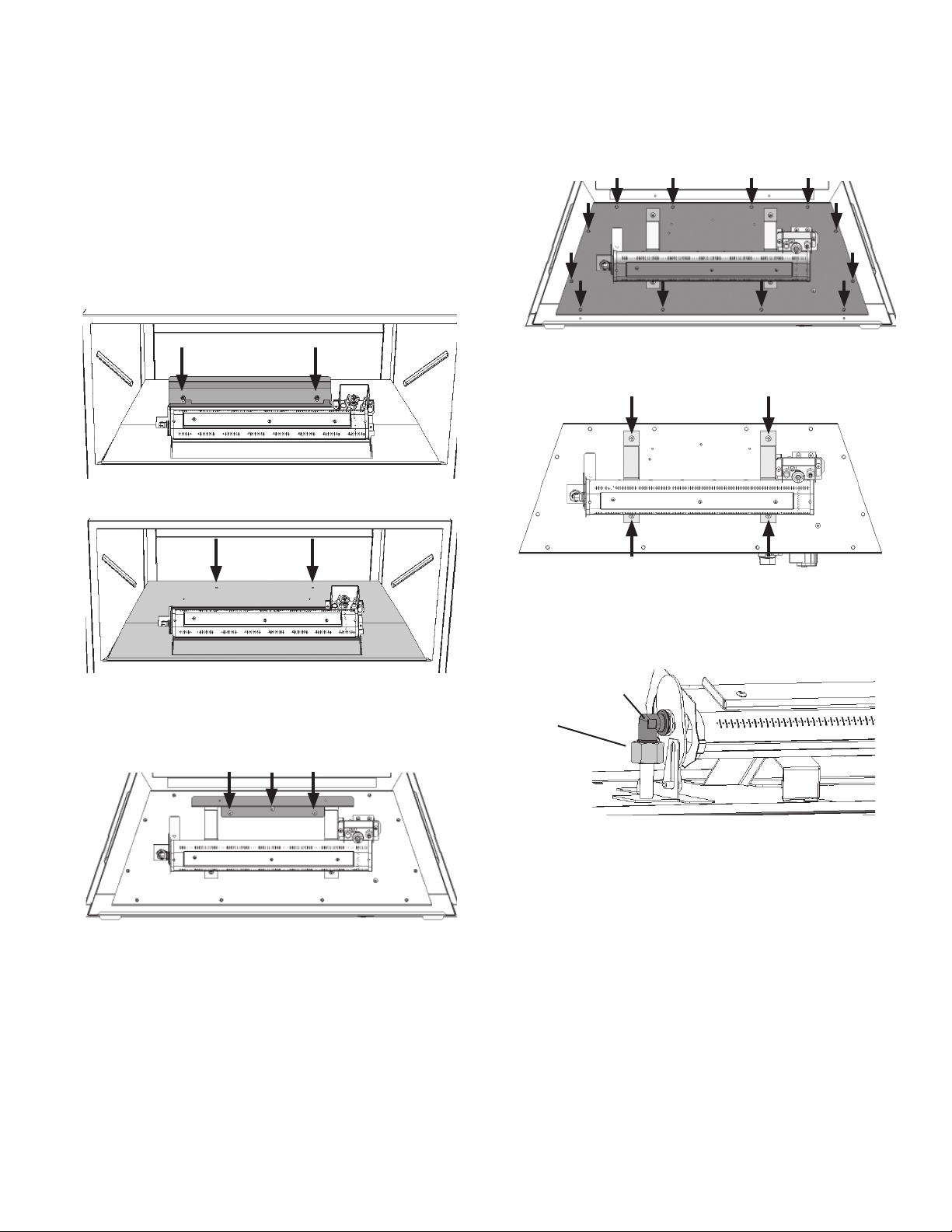

Prepare the Appliance
1. If the fireplace is already installed, remove the front
trim, the window, fuel bed. Be careful with fuel bed
as components are fragile.
2. Remove the fuel bed support (2 screws).
3. Remove the burner cover (2 screws).
4. Carefully remove the liner panels.
5. Remove the burner cover support (3 screws).
6. Using two wrenches, disconnect gas inlet from the
control valve.
7. Remove the burner plate (12 screws). It is necessary
to access the by-pass screw on underside of valve.
If the appliance has been burned previously, it may
be necessary to pry the burner module gaskets as
they tend to adhere when removed the first time.
Replace Burner Injector
1. Undo burner supports (4 screws).
2. Unscrew the nut at the end of the burner fuel
supply line, and lift the burner and supports out of
the fireplace (complete with injector elbow at-
tached).
3. Unscrew and disengage the injector elbow. Be
aware that four pieces sit between the elbow and
the burner, do not drop them.
4. Exchange injector elbow from kit, verifying the new
injector before you install—see Specifications table
on page 1. The injector number is stamped on the
corner of the elbow.
5. Exchange the air shutter from kit as its shape is dif-
ferent for each fuel.
6. Reassemble the burner, putting the flat washer, ten-
sion washer, air shutter, and anti-flashback shield
back in order as shown below. Reconnect injector
Nut
Injector elbow
Anti-flashback
shield
Air shutter
different shape
for each fuel
Natural Propane
Tension washer
(wavy)
Flat washer
2

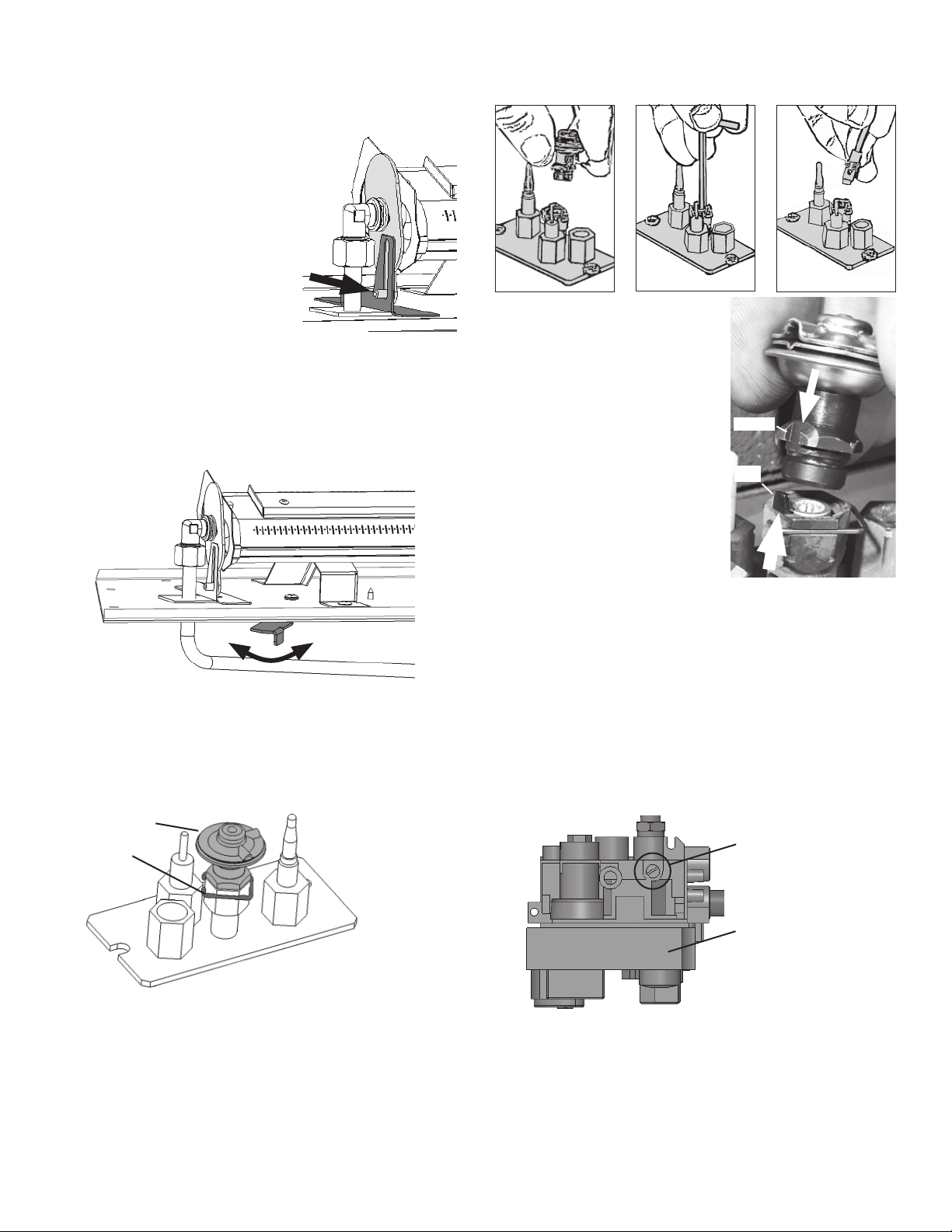

3. Unscrew the pilot injector using an Allen key. Dis-
card the old pilot injector.
4. Replace with the appro-
priate pilot injector—see
Specifications table on page
1 (the pilot injector number
is stamped on the barrel).
Screw in the new injector.
5. Refit the pilot hood by push-
ing down on it, mating its
notch and key at the base.
Ensure that it snaps into
position.
6. Re-install the pilot shield (2
screws).
Replace the Minimum Rate Bypass Screw
1. Carefully turn the module assembly upside down.
2. Locate the bypass screw on the valve. It may be
covered by a sticker. Remove the bypass screw and
discard.
Note: The bypass screw may require either a flat
head screwdriver or Allen key depending on its type.
The bypass screw has a rubber O-ring that may
need to be carefully pulled out using pliers after
unscrewing it.
3. Insert the replacement minimum rate bypass screw
and hand-tighten using a screwdriver/Allen key.
Refer to the Specifications table on page 1 for proper
bypass screw (the number is stamped on the barrel
of the screw).
Bypass screw
Valve
elbow to the burner, as tightly as possible while
leaving the elbow connection angled toward the fuel
supply line. Do not over tighten.
7. Replace the burner. The stem
on the end of the air shutter
must mate with the vertical
slot in the link bracket. No nut
is required.
8. Connect the fuel supply line
and tighten the nut. The burn-
er angle may need adjusting
to better align injector threads
with the fuel line nut while
tightening.
9. Reattach the burner supports (4 screws).
Test Air Shutter Movement
Under the burner plate, locate the air shutter lever and
slide it from left to right to ensure it is moving freely.
Replace Pilot Injector
1. Remove the pilot shield (2 screws).
2. Remove the pilot hood by releasing the U-clip and
pulling up on the hood. The U-clip should not be
removed.
Pilot hood
U-clip
Notch
Key
3

Re-install Module and Test for Leaks
1. Locate module in the firebox inserting the valve
first. Be careful not to trap cables between fire-
box floor and module.
2. Secure module to firebox (12 screws).
3. Reconnect gas inlet to valve tightening pipe connec-
tion. Open shut offvalve and inspect.
4. Test for leaks by applying a liquid detergent or soap
solution to all connection joints that were taken
apart and reassembled. Bubbles forming indicate a
gas leak.
Set Manifold Pressure
1. Fit a manometer to the manifold pressure test tap
on the valve—see figure below.
2. Light the appliance and turn the control to full input.
3. Adjust the pressure adjustment screw using a small
jeweller’s size flat blade screwdriver—as shown
below—while the appliance is running at full input
to produce manifold pressure, as per Specifications
table on page 1.
WARNING
NEVER use an open flame to check
for leaks! Correct any leak detected
immediately.
Supply
pressure
test tapping
Manifold
pressure
test tapping
Pressure Testing
Front Face of Control Valve
Pry o
Plastic Cap
Front Face of
Control Valve
Pressure
adjustment
screw behind
plastic cap
Increases pressure
Decreases pressure
4. Turn offthe appliance, remove the manometer and
tighten the test tapping screw.
5. Check all connections for leaks.
Re-assemble Fireplace
Use the fireplace`s installation manual to (re-) install:
1. Burner cover support;
2. Liners;
3. Burner cover;
4. Fuel bed support;
5. Fuel bed and,
6. Refit the window.
Adjust the Air Shutter
Once the burner module reinstalled, the air shutter
lever can be accessed from under the firebox.
1. Locate the aeration adjustment lever.
2. Move the lever left or right as required. See fire-
place installation manual for more information.
Fit the Specifications Label
1. Complete the required details of label “This appli-
ance was converted on... by...” position along with the
label “This control has been converted...”.
2. Fit the labels on the bottom floor of the appliance
as close as possible to the data card near the valve.
3. Finish fireplace installation.
Air shutter lever
Airshutter
open
Airshutter
close
Designed and Manufactured by/for Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C.,
CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
4

AVERTISSEMENT
Ce kit de conversion doit être installé par
une agence de service qualifiée selon les
directives du fabricant et tous les codes et
règlements applicables dans la juridiction
de l’installation. Dans les cas ou les
directives de ce guide ne seraient pas
suivies à la lettre, un feu, une explosion
ou la production de monoxide de carbone
pourraient se produire et causer des
dommages matériels, des blessures ou
la mort. L’agence de service qualifiée
pour effectuer cette installation est
responsible de l’installation appropriée
de ce kit. L’installation n’est complète
que lorsque l’opération de l’appareil
converti a été vérifiée tel qu’indiqué par
les directives du fabricant fournies avec
ce kit.
Utilisez ce guide en conjonction avec le
guide d’installation fourni avec le foyer.
Trousse de conversion de gaz 739VNGK / 739VPGK
Utilisez avec les foyers Valor G3 739V SEULEMENT
GUIDE D’INSTALLATION
G3 739V
Contenu du kit
• 1 Injecteur de veilleuse
• 1 Injecteur coude du brûleur
• 1 Obturateur d’air
• 1 Vis d’indice minimum
• 1 Ensemble d’étiquettes de conversion
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+), pour enlever le module du
brûleur
• Petit tournevis à lame de bijoutier, pour régler
la pression
• Petit tournevis à lame, pour libérer la pression
sur la soupape
• Pince à bec effilé, pour enlever la vis d’indice
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression d’admission
Spécifications
* Cet appareil est certifié pour usage de 0 à 4 500 pieds.
Pour altitudes au-dessus de 4 500 pieds, consultez les
codes de normes locaux.
Modèle 739VN 739VP
Gaz Natural Propane
Altitude (pi)* 0-4,500 feet*
Apport maximal (Btu/hre) 24,000 24,000
Apport minimal (Btu/hre) 13,000 13,000
Pression d’admission (en c.e.) 3.2” 10.0”
Pression d’alimentation
minimale (en c.e.) 5” 11”
Pression d’alimentation
maximale (en c.e.) 10” 14”
Injecteur du brûleur (no) 82-750 92-260
Injecteur de veilleuse (no)51 30
Vis d’indice minimal (no)185125
5

À propos de la conversion
La conversion d’un gaz à l’autre peut être faite avant
ou après l’installation de l’appareil dans la cavité.
Cependant, le gaz doit être branché pour régler la
pression d’admission.
Préparez l’appareil
1. Si le foyer est déjà installé, enlevez le pare-étincel-
les, la fenêtre et le lit de combustion. Faites atten-
tion car les éléments du lit de combustion sont
fragiles.
2. Enlevez le support du lit de combustion (2 vis).
3. Enlevez la plateforme du brûleur (2 vis).
4. En faisant attention, enlevez les panneaux intérieurs
s’ils sont déjà installés.
5. Enlevez le support de plateforme de brûleur (3 vis).
6. En utilisant deux clés, débranchez la conduite de gaz
reliée à la soupape à gaz.
7. Enlevez la plaque du brûleur (12 vis) pour accéder à
la vis d’indice minimum sur le dessous de la soupape.
Si l’appareil a déjà été chauffé, il peut être néces-
saire d’arracher la plaque car ses joints sont géné-
ralement plus collants la première fois que la plaque
est enlevée.
Remplacez l’injecteur du brûleur
1. Détachez les supports du brûleur (4 vis).
2. En soutenant l’injecteur coude, dévissez l’écrou
retenant la conduite de gaz pour la débrancher.
Sortez le rail du brûleur de la boîte de foyer avec
l’injecteur toujours en place.
3. Dévissez et enlevez l’injecteur coude du brûleur
en faisant attention de ne pas échapper les
quatre petites pièces situées entre l’injecteur
et le brûleur.
Écrou
Injecteur coude
6

Remplacez l’injecteur de veilleuse
1. Enlevez l’écran de veilleuse (2 vis).
2. Écartez légèrement l’attache en U puis tirez vers le
haut sur le capuchon de la veilleuse pour l’enlever.
L’attache ne devrait pas être enlevée.
3. Enlevez l’injecteur de la veilleuse avec une clé Allen
et jetez-le.
4. Remplacez-le avec l’injecteur
approprié—voir le tableau
Spécifications à la page 5.
Installez le nouvel injecteur
et serrez-le.
5. Réinstallez le capuchon
de la veilleuse, alignant la
fente du capuchon à la clé
dans sa base et en poussant
dessus. Assurez-vous qu’il
s’enclenche correctement,
dans la bonne orientation.
6. Réinstallez l’écran de veil-
leuse (2 vis).
Capuchon
Attache
en U
4. Remplacez l’injecteur coude pour celui fourni avec
la trousse en le vérifiant avant de l’installer—voir la
table à la page 5. Le numéro de l’injecteur est gravé
sur le coude.
5. Remplacez l’obturateur avec celui fourni avec la
trousse car il est différent selon le gaz utilisé.
6. Réassemblez toutes les pièces au brûleur dans
l’ordre indiqué ci-dessous. Vissez l’injecteur au
brûleur aussi serré que possible sans toutefois trop
serrer. Orientez l’injecteur pour qu’il soit aligné à la
conduite de gaz.
7. Replacez le brûleur. La tige sur
l’obturateur doit être insérée
dans la fente du support de
liaison.
8. Rebranchez l’injecteur à la
conduite de gaz. Serrez l’écrou.
Le brûleur peut être ajusté
pour l’alignement de l’injecteur
à la conduite.
9. Fixez les supports du brûleur à
la plaque (4 vis).
Vérifiez le mouvement de l’obturateur
Sous la plaque du brûleur, repérez le levier d’obturateur
et glissez-le de gauche à droite pour vous assurer qu’il
bouge librement.
Écran anti-retour
de flammes
Obturateur,
différent selon
le gaz utilisé
Naturel Propane
Rondelle à ressort
Rondelle plate
Fente
Clé
7

Remplacez la vis d’indice minimum
1. Tournez la plaque du brûleur à l’envers en faisant
attention à toutes ses connexion.
2. Repérez la vis d’indice minimum sur la soupape à
gaz. La vis peut être couverte par un auto-collant.
Enlevez la vis et jetez-la.
Note : La vis est maintenue en place par un joint
torique de caoutchouc. Il peut être nécessaire de
devoir forcer le joint hors de sa position ou d’enlever
la vis avec des pinces à bec effilé.
3. Insérez la vis de remplacement fournie avec la
trousse et serrez-la à la main avec un tournevis. Voir
le tableau des Spécifications à la page 5. Le numéro
de la vis est inscrit sur sa tige.
Réinstallez la plaque du brûleur et
vérifiez s’il y a des fuites
1. Replacez la plaque du brûleur dans la boîte de foyer
en insérant la soupape à gaz en premier. Faites at-
tention de ne pas coincer les fils entre le chassis
et la plaque.
2. Fixez la plaque à la boîte de foyer (12 vis).
3. Rebranchez la conduite de gaz à la soupape et
serrez les raccords. Rétablissez l’alimentation de gaz
et vérifiez les raccords.
4. Vérifiez tous les raccords qui ont été débranchés et
rebranchés pour voir s’il y a des fuites; utilisez une
solution d’eau et de savon. Des bulles indiquent qu’il
y a une fuite de gaz.
Vis d’indice minimum
Soupape à gaz
AVERTISSEMENT
NE JAMAIS UTILISER une flamme vive
pour vérifier s’il y a des fuites. Corrigez
immédiatement toute fuite détectée.
Réglez et vérifiez la pression d’admission
1. Fixez un manomètre à la connexion de vérifica-
tion de pression d’admission sur la soupape—voir
l’image ci-dessous.
2. Allumez l’appareil et tournez le contrôle pour
apport maximal.
3. Réglez la vis d’ajustement de pression sur la soup-
ape à l’aide d’un petit tournevis à lame—tel
qu’indiqué ci-dessous—alors que l’appareil fonc-
tionne à plein régime pour produire la pression
d’admission indiquée au tableau Spécifications à la
page 5.
4. Éteignez l’appareil, enlevez le manomètre et re-
serrez la vis de vérification de pression.
5. Vérifiez tous les raccords pour voir s’il y a des fuites.
Réassemblez le foyer
Utilisez le Guide d’installation du foyer pour (ré-)installer
les pièces suivantes :
1. Support de plateforme du bruleur;
2. Panneaux intérieurs;
3. Plateforme du brûleur;
4. Support de lit de combustion;
5. Lit de combustion, et
6. Fenêtre.
Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la
soupape
Vis de réglage
de pression
derrière le
couvercle
Augmente la pression
Diminue la pression
Vérification de la
pression d’admission
Pression
d’alimentation
Vérification de pression
Soupape
8

Conçue et fabriquée par / pour Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Ajustez l’obturateur d’air
Une fois la plaque du brûleur réinstallée, le levier de
l’obturateur est accessible du devant de l’appareil sous
la boîte de foyer.
1. Repérez le levier d’ajustement de l’obturateur.
2. Glissez le levier vers la gauche ou vers la droite
selon le besoin. Voir le Guide d’installation du foyer
pour plus de détails.
Levier dobturateur
Obturateur
ouvert
Obturateur
fermé
Apposez les étiquettes de conversion
1. Complétez les informations requises sur l’étiquette
“Cet appareil a été converti le ... par ...”
2. Apposez les étiquettes de conversion sur fond de la
caisse du foyer près de la carte de spécifications du
foyer et de la soupape.
3. Complétez l’installation du foyer.
9
