Valor GV60BRK User manual

1
March 2021
One-Hour Shutdown Feature
The handset GV60BRK offers the same functionality as
the regular thermostatic handset for the Valor GV60
PLUS remote control except that the automatic shutdown
feature is one hour instead of eight hours.
*NOTE: The handset GV60BRK can be used ONLY on
receivers having the letters GW and newer next to the
date code (G6R-R3AM, silver foil labelled receivers).
The one-hour feature handset will allow the fireplace
to turn down to pilot one hour after the last flame
adjustment is made regardless of which mode is used to
adjust the flame.
The fireplace will also turn to pilot after one hour if the
handset loses communication with the receiver or if it is
out of range.
Synchronize Remote Control
The receiver and the handset of the remote control sys-
tem must be initially synchronized before the first use.
1. Insert alkaline batteries in the remote control
battery holder and handset. The battery holder is
located beside the receiver, near the control valve
under the firebox, left of the firebox or beside the
wall switch.
2. With a sharp object, press and hold the receiver’s
reset button until you hear one short and one long
beeps. Release the reset button after the second
beep.
For use with Valor GV60 PLUS Remote Control Systems ONLY*
3. Within the subsequent 20
seconds, press the small flame
button ( ) on the remote
handset until you hear two
short beeps confirming the
sychronization is set. If you
hear one long beep, this
indicates the code learning
sequence has failed or the
wiring is incorrect.
This is a one time setting only and is not required when
changing the batteries in the remote receiver.
The remote control system is now ready to use.
• Once synchronized with a receiver, the handset does
not need to be in the room or in use to maintain the
one-hour shutdown feature.
• The one-hour feature is maintained when using a
1265WSK or RBWSK wall switch.
• One handset can be used to synchronize multiple
receivers to activate the one-hour feature.
• Synchronizing the receiver again with a regular
handset will cancel the one-hour shutdown feature.
Not
“Pl
or n
On
hou
aut
The 1-hour handset is identified as a
Valor PLUS 1-HR FEATURE
G6R-R3AM,
GW
4003043-06
GV60BRK
1-Hour Shutdown Kit
INSTALLATION and OPERATION MANUAL

2
Remote Control Operation
Radio Frequency
315 MHz for USA and Canada.
This device complies with Part 15 of the FCC Rules and
with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired
operation.
NOTE: Before using the remote control system for
the first time, the receiver and the handset must
be synchronized. See the section Synchronize Remote
Control on page 1.
IMPORTANT: BEFORE YOU BEGIN, please note that on this
system, the settings of time, temperature and automatic
ON/OFF can only be programmed when the function
display is flashing. Be patient when programming as it can
take a few seconds to set.
Note: In the TEMP or TIMER modes, the remote handset
senses the room temperature and adjusts the flame
accordingly.
To communicate, the handset should be within 15feet
(4.5 meters) of the fireplace.
Do not leave the handset on the mantel or hearth.
SET (scrolls through
modes and settings)
O
FF (returns to set mode,
turns the burner and
WKHSLORWR΍
/DUJHȵDPHEXWWRQȵDPHV
up, sets hours, temperature)
6PDOOȵDPHEXWWRQȵDPHV
GRZQDQGR΍VHWVPLQXWHV
temperature)
Current
temperature
(F or C)
Current time
(12 or 24 hour clock)
Modes (Manual,
Temperature, Timer)
Handset
sensor
Battery status
Current
programmed
period (Timer)
Period
start or end
(Temp, Timer)
Turn Fireplace ON
Press + buttons until you hear a
short beep; release buttons.
Beeping continues until pilot is lit.
Burner lights to maximum flame height
and handset goes automatically to
manual (MAN) mode.
NOTES:
On the valve, MAN button must be at ON, in full counter-
clockwise position .
ON/OFF switch (if equipped) must be in I (ON) position.
Turn Fireplace OFF
Press button.
When pilot is just turned off, wait 2
minutes to light it again.
Standby Mode (Pilot Flame)
Press and hold to set fireplace
to pilot.
Adjust Flames Height
With pilot lit, press and hold buttons:
= increase flame height
= decrease flame height or
set to pilot
For fine adjustment, tap buttons.
Express Low and High Fire
Double-click buttons:
= increase flame to maximum
height “HI”
= decrease flame minimum
height “LO”
NOTE: Flame goes to high fire first before
going to designated low fire.
x 2
x 2

3
Remote Control Operation
Setting ºC/24-hr or ºF/12-hr clock
In MAN mode, press and hold +
buttons until temperature / clock display
changes from
°F / 12-hour °C / 24-hour
Setting Time
The time display will flash after either:
- installing the battery, or
- pressing +
To set the time, press buttons:
= hour
= minutes
Press or wait to go back to MAN.
Modes of Operation
Briefly pressing SET cycles through
modes of operation.
MAN
>
TEMP
>
TEMP
>
TIMER
>
MAN
NOTE: Press or to reach
MAN
mode.
MAN
Manual Mode
Manual flame height adjustment.
TEMP
Daytime Temperature Mode
When pilot is lit, room temperature
is measured and compared to set
temperature. Flame height automatically
adjusts to reach Daytime Set
Temperature.
TEMP
Night time Setback
Temperature Mode
When pilot is lit, room temperature
is measured and compared to set
temperature. Flame height automatically
adjusts to reach Night Time Setback
Temperature.
TIMER
Timer Mode
When pilot is lit, two periods of time
(P1 and P2) can be programmed to use
Daytime and Night time temperatures
at specific times.
Note: Display shows set temperature
every 30 seconds.
Set the different parameters when
they are flashing.

4
Setting high / low Temperatures
Setting “DAYTIME” high temperature.
Default Settings:
TEMP
23 °C/74 °F
Press SET to scroll to
TEMP
Hold SET button until TEMP flashes.
To set Daytime Temperature:
= increases temperature.
= decreases temperature.
Press or wait to complete setting.
Setting “NIGHT TIME SETBACK” low temperature.
Default Settings:
TEMP
“--” (OFF)
Press SET to scroll to
TEMP
Hold SET button until TEMP flashes.
To set Night Time Temperature:
= increases temperature.
= decreases temperature.
Press or wait to complete setting.
Setting Program Timers
You can program two periods of time between 12 am
and 11:50 pm in each 24-hour cycle.
Programs P1 and P2 must be set in the following order
during a 24-hour cycle: P1 , P1 , P2 and P2 .
= Day Time temperature (high) program period
= Night Time temperature (low) program period
Default Settings:
Program 1: P1 06:00 am P1 08:00 am
Program 2: P2 11:50 pm P2 11:50 pm
Press SET to scroll to
TIMER
.
Setting P1 time—high temperature.
Hold SET button until P1 is displayed and time
flashes.
To set time:
= hour
= minutes
Press or wait to complete setting.
Setting P1 time—low temperature.
Hold SET button until P1 is displayed
and time flashes.
To set time:
= hour
= minutes
Press or wait to complete setting.
Remote Control Operation
If P1 = P1 or P2 = P2 ,
programming is cancelled.
To keep fireplace ON all night, set P2 at
11:50 am and P1 at 12:00 am.
If you want to program only one period,
program P1 and P1 with desired times
then P2 and P2 with the same time
as P1 .

5
Remote Control Operation
Set temp 74˚F Set temp 40˚FSet temp 74˚F
Set temp 40˚F

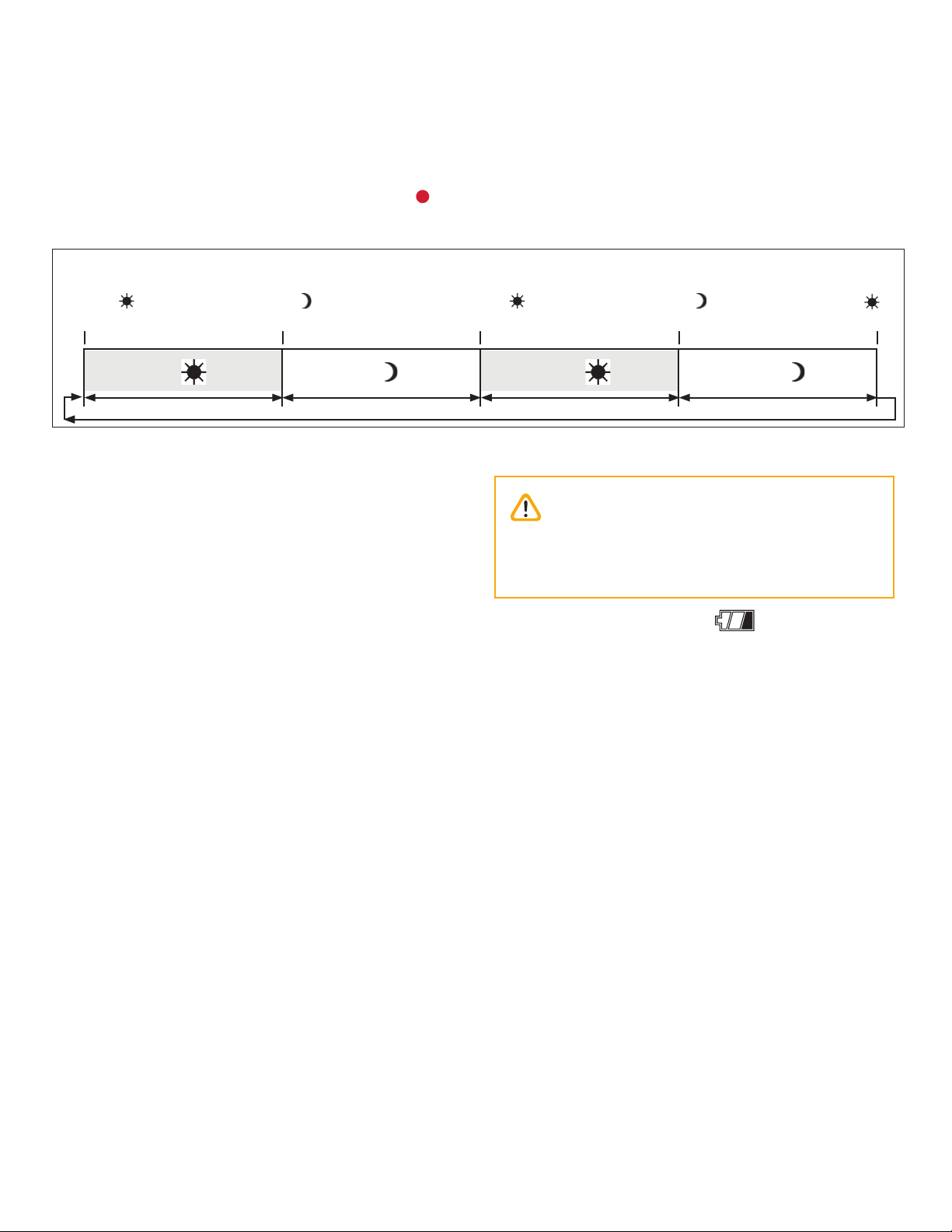

Timer Programming Example (default temperatures shown)
Setting P2 high and low temperature times.
Repeat same steps as Setting P1.
When all settings are complete, press to save them.
6:00 am P1
high temp
8:00 am P1
low temp
4:00 pm P2
high temp
10:00 pm P2
low temp
6:00 am P1
high temp
Automatic Turn Down
1-Hour Turn Down for Special Receiver
The valve will turn to pilot flame if there is no change in
flame height for over a 1-hour period.
Automatic Shut-Off
Low Batteries Receiver. With low battery power
in the battery holder the system shuts off the fire
completely. This does not apply when the power supply
is interrupted.
On-Demand Pilot (7 Day Shut-Off). This green feature
eliminates gas energy consumption during extended
appliance inactivity. When the appliance is inactive for
an extended period of time the system automatically
extinguishes the pilot. This feature helps the consumer
realize cost benefits by automatically eliminating energy
consumption during non-heating months and limited
use.
The programmed length of inactivity to activate the
system is specified by the appliance manufacturer and
cannot be altered in the field.
Low Battery Indication
Handset: The battery icon will show when the
battery needs to be replaced. Replace with one 9 V
alkaline battery.
Battery holder: Frequent ‘beeps’ for 3 seconds when
the valve motor turns indicate the batteries need to
be replaced in battery holder. Replace with four 1.5 V
alkaline batteries.
Handset / Receiver Match
The remote control handset and receiver are
programmed to function together. In case of a
replacement of the handset or the receiver, you will
need to reset the receiver to allow them to function
together. Contact your dealer for details.
Caution
DO NOT USE a screwdriver or other metallic
object to remove batteries from holder. This
could cause a short-circuit.
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. [phone] Fax [phone]
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

6
Mars 2021
Manette d’arrêt automatique 1 heure
La manette GV60BRK offre la même fonctionnalité
que la manette thermostatique standard pour la
télécommande Valor GV60 PLUS sauf que la fonction
d’arrêt automatique est de 1 heure au lieu de 6 heures.
*NOTE : La manette GV60BRK peut être utilisée
seulement avec les récepteurs dont les initiales
suivant le code date sont GW et plus récents
(récepteurs numéro G6R-R3AM avec étiquette argent).
La fonction d’arrêt automatique 1 heure permet de
mettre le foyer en position veilleuse (pilote) une heure
après que le dernier réglage des flammes ait été fait peu
importe dans quel mode les flammes ont été ajustées.
Le foyer se mettera aussi en position veilleuse après une
heure dans le cas ou il n’y a pas de communication entre
la manette et le récepteur
ou lorsque la manette est hors de portée.
Synchronisez la télécommande
Le récepteur et la manette de la télécommande doivent
être initialement synchronisés.
1. Placez des piles alcalines dans le porte-piles et
dans la manette. Le porte-piles est situé près du
récepteur sous la boîte du foyer ou à sa gauche, ou
encore à côté de l’interrupteur mural.
2. Avec un objet pointu, appuyez et tenez le bouton
RESET sur le récepteur jusqu’à ce que vous
entendiez un court bip et un long bip. Relâchez le
bouton RESET.
3. Dans les 20 secondes qui
suivent, appuyez sur le bouton
de petite flamme ( ) sur la
manette jusqu’à ce que vous
entendiez deux courts bips
confirmant la synchronisation.
Si vous entendez un long
bip cela indique que la
synchronisation n’a pas été
faite ou que la connexion des
fils n’est pas correcte.
La télécommande est maintenant prête à être utilisée.
Cette procédure n’est effectuée qu’une seule fois avant
d’utiliser la télécommande. La synchronisation n’est pas
affectée par le changement des piles.
• Une fois la manette synchronisée avec le récepteur,
il n’est pas nécessaire qu’elle soit dans la même
pièce que le foyer ou de l’utiliser pour que l’arrêt
automatique fonctionne.
• L’arrêt automatique 1 heure fonctionne avec
l’interrupteur mural 1265WSK ou RBWSK.
• Une seule manette peut être utilisée pour
synchroniser plusieurs récepteurs afin d’activer
l’arrêt automatique 1 heure.
• La synchronisation du récepteur avec une manette
ordinaire annulera la fonction arrêt automatique.
Not
“Pl
or n
On
hou
aut
La manette arrêt auto 1 heure est
identifiée Valor PLUS 1-HR FEATURE
G6R-R3AM,
GW
Pour usage avec la télécommande Valor GV60 PLUS SEULEMENT*
GV60BRK
Manette d’arrêt automatique 1 heure
GUIDE D’INSTALLATION ET D’OPÉRATION

7
Fonctionnement de la télécommande
Fréquence radio
315 MHz pour les États-Unis et pour le Canada.
Le présent appareil est conforme aux CNR d’Industrie
Canada applicables aux appareils radio exempts de
licence. L’exploitation est autorisée aux deux conditions
suivantes :
(1) l’appareil ne doit pas produire de brouillage, et
(2) l’usager de l’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.
NOTE : Avant d’utiliser la télécommande pour la
première fois, le récepteur et la manette doivent
être synchronisés. Consultez la section Synchronisez la
télécommande.
IMPORTANT : AVANT DE COMMENCER, notez que pour ce
système, le réglage de l’heure, de la température et de la
fonction automatique Marche-Arrêt ne peuvent être faits
que lorsque la fonction désirée clignote sur l’écran. Une
fois la programmation achevée, il faut quelques secondes
au système pour l’enregistrer.
Note : En modes TEMP ou TIMER, la manette sonde
la température de la pièce et ajuste la flamme en
conséquences.
Pour assurer un bon signal, la manette devrait être à
une distance d’au plus 15 pi [4,6 m] du foyer.
Ne laissez pas la manette sur le manteau de cheminée
ou la dalle protectrice.
6(7G«ȴOHPHQW
GHVPRGHVHW
U«JODJHV
2))UHWRXUDXPRGH
SU«U«JO««WHLQW
OHEU½OHXUHW
ODYHLOOHXVH
%RXWRQJUDQGH
ȵDPPHDXJPHQWH
OHVȵDPPHVUªJOH
OȇKHXUHHWOD
WHPS«UDWXUH
%RXWRQSHWLWH
ȵDPPHU«GXLWHW
«WHLQWOHVȵDPPHV
UªJOHOHVPLQXWHVHW
ODWHPS«UDWXUH
Température
courante
(F ou C)
Heure courante
(12 ou 24 heures)
Modes (Manual,
Temperature, Timer)
Signal de
réception
Indicateur de piles
Période
programmée
courante
(Timer)
Début ou n
d’une période
(Temp, Timer)
ALLUMEZ le foyer
Pressez sur les boutons + jusqu’à
ce que vous entendiez un court bip;
relâchez les boutons.
Les bips continuent jusqu’à ce que la
veilleuse soit allumée.
Le brûleur s’allume au maximum et la
manette passe automatiquement en
mode manuel MAN.
NOTES :
Sur la soupape, le bouton MAN doit être à ON, en pleine
position anti-horaire .
L’interrupteur marche-arrêt (si équipé) doit être à la
position I (en marche).
ÉTEIGNEZ le foyer
Pressez le bouton .
Quand la veilleuse vient d’être éteinte,
attendez 2 minutes avant de rallumer.
En mode de veille (veilleuse)
Pressez et tenez pour mettre le foyer
en veilleuse.
Ajustez la hauteur des flammes
Avec la veilleuse allumée, pressez et
tenez les boutons :
= augmente hauteur des flammes
= diminue hauteur des flammes ou
met en veilleuse
Pour ajustements plus précis, tapez les
boutons.
Hauteur de flammes express
Double-cliquez les boutons :
= augmente les flammes à la
hauteur maximale “HI”
= diminue les flammes à la
hauteur minimale “LO”
NOTE : La flammes vont d’abord à la
hauteur maximale avant de s’ajuster
au niveau le plus bas.
x 2
x 2

8
Fonctionnement de la télécommande
Horloge ºC/24-hre ou ºF/12-hre
En mode MAN, pressez les boutons
+ jusque le réglage désiré soit
affiché
°F / 12-heure °C / 24-heure
Réglez l’heure
L’heure affichée clignotera après :
- l’instllation de la pile, ou
- lorsque vous appuyez sur +
Pour réglez l’heure, pressez les boutons :
= heure
= minutes
Pressez ou attendez pour retourner à
MAN.
Modes d’opération
Tapez sur SET pour faire défiler les
modes d’opération.
MAN
>
TEMP
>
TEMP
>
TIMER
>
MAN
NOTE : Pressez ou pour aller
en mode
MAN
.
MAN
Manuel
Ajustement manuel des flammes.
TEMP
Température haute
Quand la veilleuse est allumée, la
température est mesurée et comparée à la
température programmée. Les flammes
s’ajustent automatiquement pour atteindre
la température programmée.
TEMP
Température basse
Quand la veilleuse est allumée, la
température de la pièce est mesurée
et comparée à la température
programmée. Les flammes s’ajustent
automatiquement pour atteindre
la température programmée.
TIMER
Minuterie
Quand la veilleuse est allumée, deux
périodes de temps (P1 et P2) peuvent
être programmées pour haute et
basse températures et le foyer s’ajuste
automatiquement.
Note : La température réglée est affichée
à toutes les 30 secondes.
Régles les paramètres pendant qu’ils
clignotent sur l’écran.

9
Températures Haute / Basse
Réglez la température haute.
Réglage par défaut :
TEMP
23 °C/74 °F
Pressez SET pour aller à
TEMP
Tenez SET jusqu’à ce que TEMP clignote.
Réglez la température haute :
= augmente la température.
= réduit la température.
Pressez ou attendez pour compléter
le réglage.
Réglez la température basse.
Réglage par défaut :
TEMP
“--” (OFF)
Pressez SET pour aller à
TEMP
Tenez SET jusqu’à ce que TEMP clignote.
Réglez la température basse :
= augmente la température.
= réduit la température.
Pressez ou attendez pour compléter le réglage.
Réglez la minuterie
Deux périodes de minuterie peuvent être program-
mées entre minuit et 23 h 50 pour chaque cycle de
24-heure.
Périodes P1 et P2 doivent être réglées dans l’ordre
suivante durant le cycle de 24-heure : P1 , P1 , P2
et P2 .
= période température haute
= période température basse
Réglages par défaut :
Période 1 : P1 6 h 00 P1 8 h 00
Période 2 : P2 23 h 50 P2 23 h 50
Pressez SET pour aller à
TIMER
.
Réglez l’heure P1 - haute température.
Tenez SET jusqu’à ce que P1 soit affiché et clignote.
Réglez l’heure :
= heure
= minutes
Pressez ou attendez pour compléter
le réglage.
Réglez l’heure P1 - basse
température.
Tenez SET jusqu’à ce que P1 soit
affiché et clignote.
Réglez l’heure :
= heure
= minutes
Pressez ou attendez pour compléter le réglage.
Fonctionnement de la télécommande
Si P1 = P1 ou P2 = P2 , la
programmation est désactivée.
Pour laisser le foyer allumé toute la nuit,
réglez P2 à 11 h 50 et P1 à 00 h 00.
Pour programmer une seule période, réglez
P1 et P1 avec les heures désirées puis
P2 et P2 avec la même heure que P1 .

10
Fonctionnement de la télécommande
23 ˚C5 ˚C
Exemple de programmation de la minuterie (températures pré-programmées montrées)
Réglez les heures de haute et basse températures P2.
Répétez les mêmes étapes que le réglage de P1.
Lorsque tous les réglages sont complétés, pressez
pour les sauvegarder.
Température
programmée
Température
programmée 23 ˚C
Température
programmée 5 ˚C
Température
programmée
6 h—P1
haute temp
8 h—P1
basse temp
16 h—P2
haute temp
22 h—P2
basse temp
6 h—P1
haute temp
Mise en veilleuse automatiquement
Arrêt 1 heure pour récepteurs spéciaux
La soupape à gaz tournera en mode veilleuse (pilot)
s’il n’y a aucun mouvement de son moteur pour une
période de 1 heure.
Arrêt automatique
Faibles piles alimentant le récepteur. Quand les
piles du porte-piles sont faibles, le foyer s’éteint
complètement. Ceci ne s’applique pas quand le courant
est interrompu.
Veilleuse sur demande (Arrêt 7 jours). Cette
caractéristique écologique évite la consommation de gaz
durant une longue priode d’inactivité. Quand l’appareil
na pas fonctionné pour 7 jours le système éteint
automatiquement la veilleuse. Cette caractéristique
permet au consommateur d’économiser en éliminant
automatiquement la consommation d’énergie durant
les mois sans chauffage et d’utilisation limitée.
La durée de la période d’inactivité du système est
spécifiée par le manufacturier et ne peut être altérée.
Indicateur de piles faibles
Manette : L’icône de pile faible apparaît quand la
pile a besoin d’être remplacée. Remplacez-la avec une
pile alcaline de 9V.
Porte-piles : Une série de bips fréquents pendant
3 secondes quand le moteur de la soupape tourne
indiquent que les piles ont besoin d’être remplacées
dans le porte-piles. Remplacez-les par 4 piles alcalines
de 1.5 V.
Synchronisation
La manette de télécommande et le récepteur sont
synchronisés pour fonctionner ensemble. Dans le cas ou
un ou les deux devraient être remplacés, ils devront être
synchronisés pour fonctionner ensemble. Contactez le
détaillant pour tous les détails.
Mise en garde
NE PAS UTILISER de tournevis ou autre objet
métallique pour enlever les piles du porte-piles.
Ceci pourrait causer un court-circuit.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. [phone] Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
