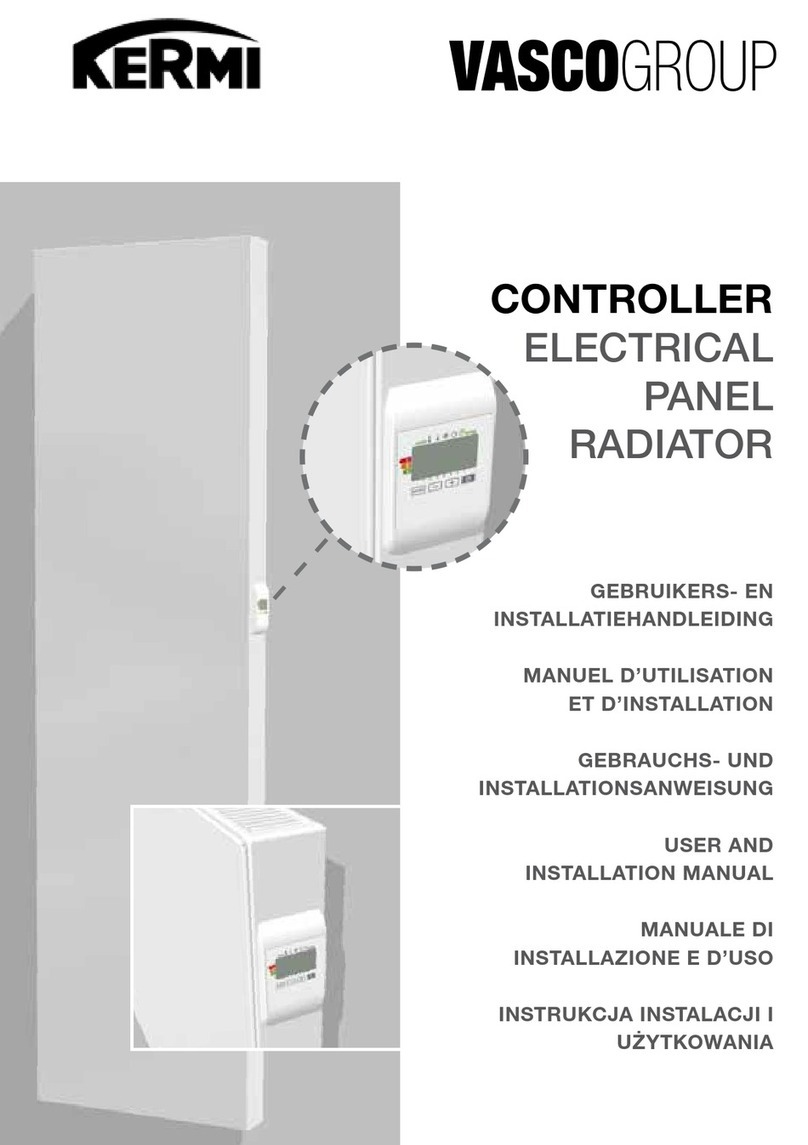

Vasco E-PANEL VERTICAL Operating manual

GEBRUIKERS- EN
INSTALLATIEHANDLEIDING
MANUEL D’UTILISATION
ET D’INSTALLATION
GEBRAUCHS- UND
INSTALLATIONSANWEISUNG
USER AND
INSTALLATION MANUAL
MANUALE DI
INSTALLAZIONE E D’USO
INSTRUKCJA INSTALACJI I
UŻYTKOWANIA
CONTROLLER
ELECTRICAL
PANEL
RADIATOR
VASCO handleiding E-Panel LR700001 A4 kopie.indd 1 24/10/19 10:37

02
- Bedrijfsspanning: 230 VAC 50 Hz
- Maximaal vermogen van 2000W, weerstandsbelasting
- Voedingskabel: Klasse II: 1350 mm,
a) versie zonder stekker, 2 stroomdraden.
De zwarte (onzichtbare en afgeschermde) kabel is een communicatiekabel die enkel van
toepassing is in Frankrijk, mag zeker niet op de aarding aangesloten worden en dient dus
steeds afgeschermd te zijn.
b) versie met Schuko stekker.
Indien de voedingskabel beschadigd is, gelieve uw installateur te contacteren.
- Verbruik in stand-by: <0,5W
- Elektronische PID-regeling relais-schakeling
- IPX4
- Klasse II, na installatie onder de verantwoordelijkheid van de installateur (volgens EN60335-1)
VEILIGHEIDSINSTRUCTIES
Het toestel mag niet gebruikt worden door personen (onder wie kinderen) met verminderde lichamelijke,
zintuigelijke of mentale capaciteiten, of zonder ervaring of kennis, tenzij deze personen onder toezicht werken
of instructies krijgen.
Kinderen mogen niet met het apparaat spelen, ook niet onder toezicht.
De radiator mag nooit worden afgedekt en mag niet onder een stopcontact gemonteerd worden.
De radiator dient ten alle tijden afgeschakeld te kunnen worden. In geval van een stekker aansluiting dient dit
mogelijk te zijn door een externe schakelaar. In geval van een bedrade vaste aansluiting dient het elektrisch
circuit juist afgezekerd te zijn.
Bij de montage van de radiator gelieve de lokale/nationale regels te volgen voor de elektrische
installatie en onze algemene voorwaarden.
AFVALVERWIJDERING VOLGENS DE AEEA-RICHTLIJN (2012/19/EU)
Het symbool op het kenplaatje van de radiator geeft aan dat de radiator niet als huisvuil mag worden
behandeld, maar gesorteerd moet worden. Wanneer de radiator het einde van zijn levensduur heeft
bereikt, moet het worden ingeleverd bij een inzamelingsinrichting voor elektrische en elektronische
producten. Voor meer informatie over recyclage- en inzamelingsinrichtingen kunt u contact opnemen
met uw lokale overheid/gemeente of afvalophalingsdienst, van toepassing in de landen waar deze
richtlijn is omgezet.
TECHNISCHE SPECIFICATIES
VERKLARING VAN DE PRODUCENT
Wij verklaren onder onze eigen verantwoordelijkheid dat de producten die in deze handleiding worden
beschreven voldoen aan het CE-keurmerk en aan alle essentiële eisen van de volgende richtlijnen en
geharmoniseerde normen:
- EMC: EN55014-1: 2006 + A1: 2009 + A2: 2011 / EN55014-2: 2015 / EN61000-3-2: 2014 /
EN61000-3-3: 2013
- LVD: EN 60335-1: 2012 + A11: 2014 / EN 60335-2-30: 2009 + A11: 2012 / EN62233: 2008
- ROHS: EN 50581: 2012
en dat de producten werden vervaardigd volgens gecertificeerde processen volgens ISO 9001 V2015.
VASCO handleiding E-Panel LR700001 A4 kopie.indd 2 24/10/19 10:37

03
NL
BEDIENING
P
R
O
G
1 2 3 4 5 6 7
Eco-modus
Comfortmodus
Indicator stuurdraad
(ENKEL VOOR FRANKRIJK)
of programmering
Energieverbruik
Modusselectie en
instelling bevestigen
Plus- en minknoppen om
temperaturen, tijd, dagen en
programma's in te stellen
Vorstbeschermingsmodus
Verwarming aan / stand-by modus
Modus om tijd en dag in te stellen
Programmeringsmodus
Toetsenpaneel
vergrendeld
Verwarmingsindicator
Weekdagen
Ingeschakeld/verwarming
aan stand-bymodus
Informatie-eisen voor elektrische toestellen voor lokale ruimteverwarming
Karakteristiek Symbool Waarde Eenheid
Warmteafgifte
Nominale warmteafgifte P nom 0,5 →2 kW
Minimale warmteafgifte P min 0,5 kW
Maximale continue warmteafgifte P max,c 2kW
Aanvullend elektrisch verbruik
Bij nominale warmteafgifte el max 0,000 kW
Bij minimale warmteafgifte el min 0,000 kW
In stand-bymodus el sb 0,0005 kW
Type warmteafgifte/sturing kamertemperatuur
Elektronische sturing van de kamertemperatuur plus week-tijdschakelaar
Andere sturingsmogelijkheden
Sturing van de kamertemperatuur, met openraamdetectie
Met de optie van afstandsbediening
Contactgegevens
Zie kenplaatje op de radiator
Dit apparaat voldoet aan de aan de Europese richtlijn ECO Design Directive 2015/1188:
Garantievoorwaarden zie:
www.kermi.com
www.vasco-group.eu
VASCO handleiding E-Panel LR700001 A4 kopie.indd 3 24/10/19 10:37

04
INSTELLEN VAN HET VERMOGEN
Voor de eerste ingebruikname dient het vermogen van de radiator ingesteld te worden.
Dit vermogen is terug te vinden op het kenplaatje. Indien het vermogen niet correct wordt ingesteld
kan de juiste werking van de radiator niet gegarandeerd worden.
1- Druk op de toets terwijl de voeding is
uitgeschakeld.
Zekering
UIT
AAN
P
R
O
G
1 2 3 4 5 6 7
2- Houd de toets ingedrukt en schakel de
voeding in.
De coëfficiënt die staat voor een bepaald vermogen
is standaard "B00".
P
R
O
G
1 2 3 4 5 6 7
P
R
O
G
800
3- Laat de toets los.
4- Selecteer de coëfficiënt die overeenstemt met het vermogen van de radiator (zie kenplaatje) dmv de toetsen
en .
P
R
O
G
1 2 3 4 5 6 7
P
R
O
G
811
Vermogen (W) Coëfficient
500 B01
750 B04
1.000 B06
1.250 B08
1.500 B09
1.750 B10
2.000 B11
5- Druk op de toets om te bevestigen.
De radiator zal opstarten in Auto modus en 2
“beep” signalen zullen klinken.
beep beep
P
R
O
G
1 2 3 4 5 6 7
P
R
O
G
3
Zekering
Druk op de knop om de radiator in te schakelen, in Automodus.
Druk op de knop om het toestel in stand-by modus te zetten.
1 2 3 4 5 6 7
beep
P
R
O
G
1 2 3 4 5 6 7
AAN/STAND-BY
beep beep
VASCO handleiding E-Panel LR700001 A4 kopie.indd 4 24/10/19 10:37

Weekprogramma niet ingesteld
05
NL
Druk op om de gewenste modus te selecteren.
GEBRUIKSMODI
Auto Comfort Eco Vorstbeveiliging
• Automodus 3 situaties
P
R
O
G
Weekprogramma ingesteld
1
3
Indien een weekprogramma werd ingesteld zal de radiator automatisch omschakelen tussen Comfort- en Ecomodus.
Bij een stroomonderbreking langer dan 3h zal de dag en tijd opnieuw ingesteld moeten worden, het
weekprogramma blijft permanent in het geheugen.
Programmering via een communicatiedraad (enkel voor Frankrijk)
2
Als het weekprogramma niet is ingesteld werkt de radiator permanent in Comfortmodus.
P
R
O
G
• Comfortmodus
Permanente Comfortmodus. De radiator werkt 24 uur per dag
om de ingestelde temperatuur te bereiken (bv. 19°C).
• Ecomodus
De temperatuur in Ecomodus is 3,5°C lager dan die in Comfort-
modus. Daardoor kunt u de temperatuur verlagen zonder de
temperatuur van de Comfortmodus te wijzigen.
Kies deze modus voor kortstondige afwezigheden (2 tot 24 uur)
en voor ’s nachts.
• Vorstbeveiligingsmodus
Met deze modus kunt u uw huis beschermen tegen de effecten
van koud weer (bevroren leidingen, enz.) door te allen tijde een
minimumtemperatuur van 7°C aan te houden.
Kies deze modus wanneer u voor een langere tijd (meer dan 5
dagen) niet thuis zult zijn.
P
R
O
G
P
R
O
G
1 2 3 4 5 6 7
COMFORTTEMPERATUUR INSTELLEN
In Auto- en Comfortmodus kan de temperatuur van de Comfort-
modus gekozen worden.
Die staat standaard ingesteld op 19°C.
Gebruik en om de temperatuur aan te passen van 7°C
tot 30°C met intervallen van 0,5°C.
VASCO handleiding E-Panel LR700001 A4 kopie.indd 5 24/10/19 10:37

06
ENERGIEVERBRUIK
Een cursor duidt het niveau van het energieverbruik aan door naast de bijbehorende kleur te staan: rood, oranje
of groen. De meter verschijnt in Auto-, Comfort-, Eco- en Vorstbeveiligingsmodus, ongeacht de temperatuur.
C - Rood
Hoger verbruik Temperatuur > 22°C
B - Oranje
Gemiddeld verbruik 19°C < Temperatuur ≤22°C
A - Groen
Lager verbruik Temperatuur ≤19°C
• Weergave van het geraamde stroomverbruik in kWh
Om de raming te zien, drukt u in de standby modus op de knop.
Om het scherm met het stroomverbruik te verlaten: druk op gelijk welke knop en de radiator keert automatisch
terug naar de vorige modus.
• De energiemeter resetten
Om de energiemeter te resetten, gaat u vanuit de standby modus als volgt te werk:
1- Druk op .
2- Druk gelijktijdig op en gedurende meer dan 5 seconden. Om de reset van de energiemeter te
verlaten: druk op gelijk welke knop en de radiator keert automatisch terug naar de vorige modus.
P
R
O
G
P
R
O
G
P
R
O
G
TOETSENBORD VERGRENDELEN/ONTGRENDELEN
• Toetsenbord vergrendelen
Om het toetsenbord te vergrendelen, houd de en toetsen
gedurende 10 seconden ingedrukt.
Het hangslotsymbool verschijnt op het scherm en het toetsenbord
is vergrendeld.
P
R
O
G
P
R
O
G
• Toetsenbord ontgrendelen
Om het toetsenbord te ontgrendelen, houd opnieuw de en toetsen gedurende 10 seconden ingedrukt.
Het hangslotsymbool verdwijnt van het scherm en het toetsenbord is ontgrendeld.
VASCO handleiding E-Panel LR700001 A4 kopie.indd 6 24/10/19 10:37

NL
07
TIJD EN DAG INSTELLEN
1- Vanuit de standby modus, druk 5 seconden op .
De cursor beweegt naar de instelling voor dag en tijd. 1 2 3 4 5 6 7
5 sec.
2- De uurcijfers knipperen. Druk op of om het uur te wijzigen.
Als u de of knop ingedrukt houdt, lopen de uren snel.
Om te bewaren, druk op .
3- De minuutcijfers knipperen.
Druk op of om de minuten te wijzigen.
Om te bewaren, druk op .
4- Nummer 1 (= maandag) knippert.
Kies de juiste datum door op en te drukken.
Om te bewaren, druk op .
5- Om programma’s te wijzigen en/of in te stellen, druk op . Om de instelling van tijd en dag te verlaten,
druk 5 sec. op .
Maandag 1 Vrijdag 5
Dinsdag 2 Zaterdag 6
Woensdag 3 Zondag 7
Donderdag 4
1 2 3 4 5 6 7
2 1
1 2 3 4 5 6 7
2 1
1 2 3 4 5 6 7
1
2 1
OVERZICHT VAN DE PROGRAMMA’S
Comfort Eco P1 P2 P3
Standaard is de radiator permanent ingesteld in Comfortmodus.
- Comfort: de radiator werkt in Comfortmodus, 24 uur per dag, voor elke geselecteerde dag.
- Eco: de radiator werkt 24 uur per dag in Ecomodus.
Opmerking: u kunt de temperatuurverlagende parameters instellen (zie gebruikersinstellingen).
- P1: de radiator werkt in Comfortmodus gedurende één tijdsblok bv. van 6 uur tot 22 uur (en in Ecomodus
van 22 uur tot 6 uur).
- P2: de radiator werkt in Comfortmodus gedurende 2 tijdsblokken bv. van 6 uur tot 9 uur, en van 16 uur tot
22 uur (en in Ecomodus van 9 uur tot 16 uur, en van 22 uur tot 6 uur).
- P3: de radiator werkt in Comfortmodus gedurende 3 tijdsblokken bv. van 6 uur tot 8 uur, van 12 uur tot 14 uur,
en van 18 uur tot 23 uur (en in Ecomodus van 23 uur tot 6 uur, van 8 uur tot 12 uur, en van 14 uur tot 18 uur).
U kunt de tijden voor P1, P2 of P3 wijzigen, maar dan geldt deze tijd voor alle dagen van de week waarop
P1, P2 of P3 is ingesteld.
VASCO handleiding E-Panel LR700001 A4 kopie.indd 7 24/10/19 10:37

08
WEEKPROGRAMMA INSTELLEN
1 2 3 4 5 6 7
1 2 3 4 5 6 7
P
R
O
G
P
R
O
G
P
R
O
G
1- Vanuit de standby modus, druk 5 seconden op .
Wanneer de cursor onder het symbooltje voor tijdinstelling
beweegt, druk kort op .
2- Druk op of om het weekprogramma in te stellen.
De cursor beweegt onder prog.
3- Selecteer met of het gewenste programma.
Indien gewenst kunnen de standaard tijden aangepast worden: druk
hiervoor minstens 5 sec op .
Indien de standaard tijden van toepassing zijn: druk op om de
volgende dag in te stellen (ga naar stap 4) 1 2 3 4 5 6 7
P
R
O
G
1 2 3 4 5 6 7
P
R
O
G
3.1 De starttijd knippert.
Gebruik of , om dit tijdstip te wijzigen, met intervallen van
30 minuten.
Om te bewaren, druk op .
3.2 De eindtijd knippert.
Gebruik of , om dit tijdstip te wijzigen, met intervallen van
30 minuten.
Om te bewaren, druk op en druk nogmaals op om de
volgende dag in te stellen. 1 2 3 4 5 6 7
P
R
O
G
21
1 2 3 4 5 6 7
P
R
O
G
4- De tweede dag (dinsdag) knippert.
Herhaal de procedure die hiervoor beschreven werd voor elke dag
van de week.
5- Zodra u voor elke dag een programma hebt gekozen, bevestigt u uw selectie door op te drukken.
De weekdagen verschijnen op het scherm met de programma’s die u ervoor instelde (P1, P2, P3, CONF of ECO).
Om de programmeringsmodus te verlaten, druk 2x op .
VASCO handleiding E-Panel LR700001 A4 kopie.indd 8 24/10/19 10:37

NL
09
WEEKPROGRAMMA BEKIJKEN
-Vanuit de standby modus, druk gedurende 5 seconden op .
Druk 2x op om het programma van elke weekdag (Comfort, Eco, P1, P2 of P3) te zien op het scherm.
-Om dit scherm te verlaten, druk 2x op .
WEEKPROGRAMMA TIJDELIJK OVERSCHRIJVEN
Met deze functie kunt u de ingestelde temperatuur tijdelijk wijzigen tot de volgende geprogrammeerde
temperatuurwijziging of de verandering naar de volgende dag.
1 2 3 4 5 6 7
P
R
O
G
Bijvoorbeeld:
1- De radiator werkt in Automodus, het actieve programma is Eco 15,5°C.
3
1 2 3 4 5 6 7
P
R
O
G
3
1 2 3 4 5 6 7
P
R
O
G
2- Door op of te drukken, kunt u tijdelijk de gewenste
temperatuur veranderen naar bijvoorbeeld 18°C.
3- Deze verandering wordt automatisch gewist bij de volgende
programmawijziging of verandering naar de volgende dag.
OPENRAAMDETECTIE
De openraamdetectie is gevoelig voor temperatuurschommelingen. De regeling reageert op open ramen
volgens diverse parameters: temperatuurinstelling, stijging en daling van de temperatuur in de ruimte,
buitentemperatuur, plaats van de regeling, enz.
Als de regeling dicht bij een voordeur staat, kan de detectie verstoord worden door de lucht bij het
openen van de deur. Als dit een probleem is, raden wij u aan om de openraamdetectie uit te schakelen (zie
installateursinstellingen).
Wanneer de regeling overgaat tot een temperatuur-verlagingscyclus door het openen van een raam,
verschijnt een Vorstbeveiligingsteller in het display om de duur van de cyclus weer te geven.
De teller wordt automatisch op nul gezet wanneer de Vorstbeveiliging de volgende keer wordt ingeschakeld.
Door op een knop te drukken, wordt de Vorstbeveiligingsmodus
gedeactiveerd.
1 2 3 4 5 6 7
VASCO handleiding E-Panel LR700001 A4 kopie.indd 9 24/10/19 10:37

10
GEBRUIKERSINSTELLINGEN
BOVEN- EN ONDERGRENS COMFORT-TEMPERATUUR
U kunt het temperatuurbereik beperken door een maximum- en/of minimumtemperatuur in te stellen,
waardoor onbedoelde temperatuurwijzigingen worden vermeden.
3
1 2 3 4 5 6 7
1- Selecteer de Comfort-modus met . 2- Druk gedurende 8 seconden tegelijkertijd op
en .
3
1 2 3 4 5 6 7
8 sec.
• Ondergrens
U kunt een minimumtemperatuur instellen tussen 7 en 15 °C met
intervallen van 1 °C.
Druk op of en bevestig met om de minimumtempe-
ratuur te wijzigen.
Druk op indien u de minimumtemperatuur niet wenst te
wijzigen: het apparaat gaat dan automatisch naar de instelling van
de maximumtemperatuur.
P
R
O
G
P
R
O
G
1 2 3 4 5 6 7
2 1
• Bovengrens
U kunt een maximumtemperatuur instellen tussen 19 en 30 °C met
intervallen van 1 °C.
Wenst u de maximumtemperatuur niet te wijzigen, druk dan op
om terug te keren naar de Comfort-modus.
Druk op of om de maximumtemperatuur te wijzigen.
Druk op om op te slaan en het instellingsdisplay te verlaten.
P
R
O
G
P
R
O
G
1 2 3 4 5 6 7
2 1
ECO-TEMPERATUUR
De temperatuurdaling is ingesteld op -3,5 °C. U kunt deze opnieuw instellen tussen -1 en -8 °C, in intervallen
van 0,5 °C.
Belangrijk: ongeacht de ingestelde minimumtemperatuur bedraagt de Eco-temperatuur nooit
meer dan 19 °C.
1- Druk een paar keer na elkaar op om de pijl naast de Eco-modus te zetten.
2- Druk gedurende 8 seconden
tegelijkertijd op en om
naar Instellingen te gaan.
3- Druk op of om de
vereiste temperatuurwaarde te
verkrijgen.
4- Druk op om te bewaren.
1 2 3 4 5 6 7
8 sec.
1 2 3 4 5 6 7
P
R
O
G
P
R
O
G
P
R
O
G
3
1 2 3 4 5 6 7
P
R
O
G
P
R
O
G
P
R
O
G
3
VASCO handleiding E-Panel LR700001 A4 kopie.indd 10 24/10/19 10:37
