Velleman PCMP32 User manual

PCMP32
SOLAR POWER BANK CHARGER
MOBIELE OPLADER OP ZONNE-ENERGIE
CHARGEUR SOLAIRE
CARGADOR CON BANCO DE ENERGÍA SOLAR
SOLARLADEGERÄT
PRZENOŚNE ŹRÓDŁO ZASILANIA NA ENERGIĘ SŁONECZNĄ
CARREGADOR COM ACUMULADOR DE ENERGIA SOLAR
USER MANUAL 4
GEBRUIKERSHANDLEIDING 7
MODE D'EMPLOI 11
MANUAL DEL USUARIO 14
BEDIENUNGSANLEITUNG 18
INSTRUKCJA OBSŁUGI 22
MANUAL DO UTILIZADOR 26

PCMP32
V. 05 –15/12/2016 2 ©Velleman nv

PCMP32
V. 05 –15/12/2016 3 ©Velleman nv

PCMP32
V. 05 –15/12/2016 4 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment. Do not
dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.
2. Safety Instructions
This device contains an internal rechargeable battery. When the
device is end-of-life, it must be disposed of in accordance with
local regulations. Do not throw the device into the fire as it may
explode.
Keep this device away from children and unauthorized users.
Indoor use only. Keep this device away from rain, moisture, splashing
and dripping liquids. Never put objects filled with liquids on top of or
close to the device.
DO NOT disassemble or open the cover. There are no user-serviceable
parts inside the device. Refer to an authorized dealer for service and/or
spare parts.
Keep this device away from dust and extreme temperatures.
Protect this device from shocks and abuse. Avoid brute force when
operating the device.
3. General Guidelines
Refer to the Velleman®Service and Quality Warranty on the last pages
of this manual.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons. Damage
caused by user modifications to the device is not covered by the
warranty.
Only use the device for its intended purpose. Using the device in an
unauthorised way will void the warranty.

PCMP32
V. 05 –15/12/2016 5 ©Velleman nv
Damage caused by disregard of certain guidelines in this manual is not
covered by the warranty and the dealer will not accept responsibility for
any ensuing defects or problems.
4. Features
solar power bank
perfect for camping or any place without electrical outlet
outdoor mobile phone device
LED flashlight function
can be used to charge your smartphone
tip: micro-USB tip included
5. Overview
Refer to the illustrations on page 2 of this manual.
1
on-off button
6
protection cap
2
charging LEDs
7
solar panel
3
solar charging LED
8
protection cap
4
micro-USB input
9
USB 2 output
5
USB 1 output
10
torch
6. Charging Your PCMP32

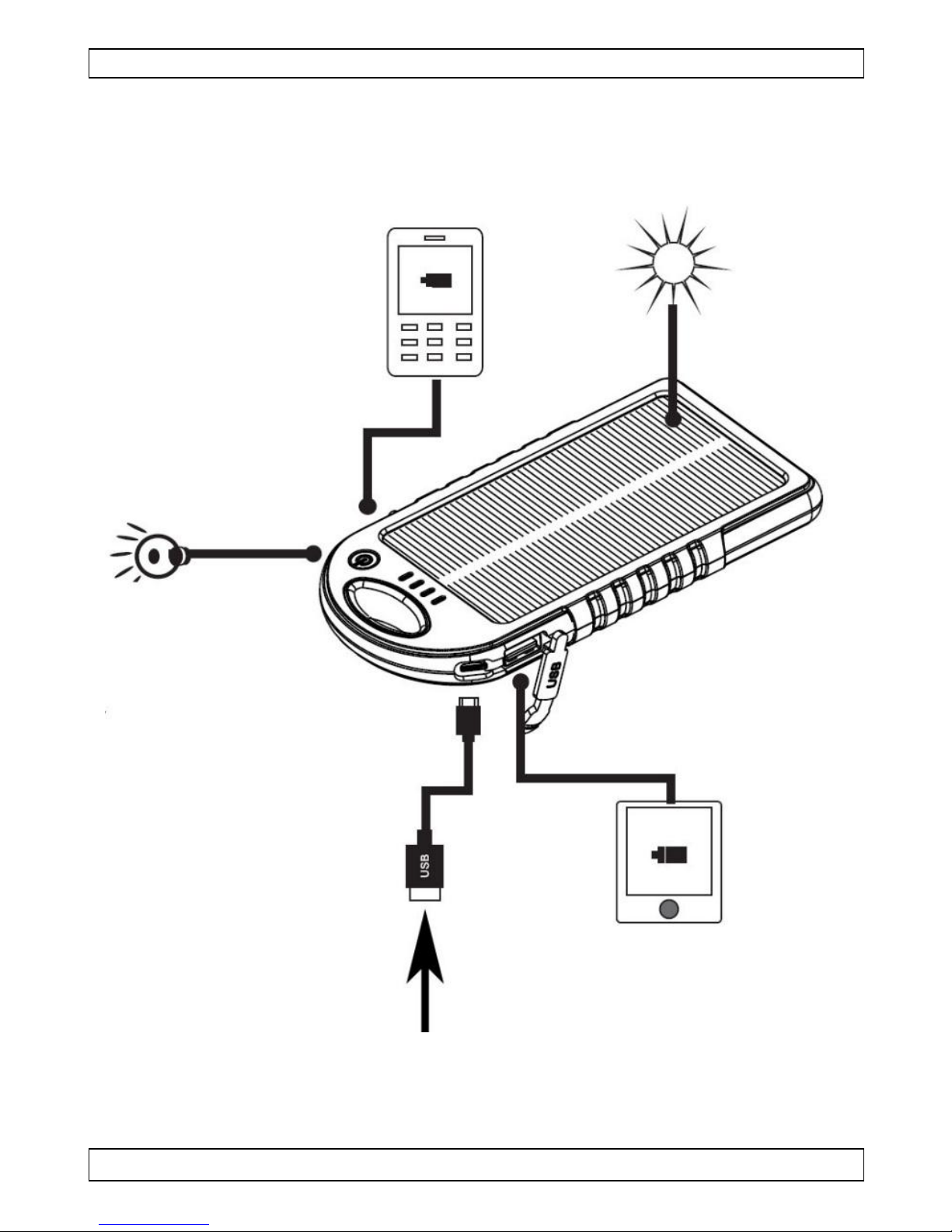

Refer to the illustrations on page 3 of this manual.
Note: Charging the device with solar energy may take some time. It is
recommended to fully charge it via USB to PC or any adapter (not incl.)
before leaving.
6.1 Charging Via an External Power Source
1. Connect the solar charger to the USB port of a (laptop) computer using
the included USB cable.
2. The charging LEDs will blink to indicate the solar charger is charging.
3. The LEDs go off when the solar charger is fully charged.
6.2 Charging Via the Solar Panel
1. Press the on-off button once to check the charging status of the solar
charger. Press the on-off button again to switch off.
LED
status
1st LED - blue
25 % power
2nd LED –blue
50 % power
3rd LED –blue
75 % power
4th LED –blue
100 % power

PCMP32
V. 05 –15/12/2016 6 ©Velleman nv
2. Place the solar charger in direct sunlight, the solar panel facing the
sun.
3. The green solar charging LED will light to indicate the solar charger is
charging.
7. Charging an External Device
Refer to the illustrations on page 3 of this manual.
1. Check the charging status of the solar charger. To do so, press the on-
off button once. See table above for power status. Press the on-off
button again to switch off.
2. Connect your device to the solar charger using the included USB cable.
3. Disconnect the device when it is charged.
Remarks:
For best results, it is advisable to fully charge your solar charger prior to
use it as a device charger.
The solar charger will automatically switch off when using the solar
charger and its battery is very low, this in order to protect the internal
battery from excessive discharge. In this case, the solar charger will
only switch on after 3 minutes of charging.
Do not overcharge the solar charger: only charge the solar charger via
USB once the power status has reached 75 %.
8. Using the Torch
Your solar charger has an integrated torch. Quickly press the on-off button
twice to switch the torch on or off.
9. Cleaning and Maintenance
The PCMP32 does not need any particular maintenance. However, it is
advisable to clean it occasionally to keep it looking like new.
10. Technical Specifications
battery
high capacity Li-polymer battery
capacity
5000 mAh
solar charging
5 V / 200 mA
colour
green
material
ABC + PC
input
5 VDC –1 A

PCMP32
V. 05 –15/12/2016 7 ©Velleman nv
output
2 x 5 VDC –1 A
weight
174 g
dimensions
143 x 75 x 15 mm
Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to
change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle burgers van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het
na zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw dealer of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel
in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Dit toestel bevat een herlaadbare batterij. Wanneer het toestel het
einde van zijn levensduur heeft bereikt, ontdoe u er dan van
volgens de plaatselijke regelgeving. Gooi het toestel niet in het
vuur, het kan immers ontploffen.
Houd dit toestel buiten het bereik van kinderen en onbevoegden.

PCMP32
V. 05 –15/12/2016 8 ©Velleman nv
Gebruik het toestel enkel binnenshuis. Bescherm het toestel tegen
regen, vochtigheid en opspattende vloeistoffen. Plaats nooit objecten
gevuld met vloeistof op of naast het toestel.
Demonteer of open dit toestel NOOIT. Er zijn geen onderdelen in
het toestel die door de gebruiker gerepareerd kunnen worden. Voor
onderhoud of reserveonderdelen, contacteer uw dealer.
Bescherm het toestel tegen stof en extreme temperaturen.
Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade
door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt
niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt
automatisch bij ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid
afwijzen voor defecten of problemen die hier rechtstreeks verband mee
houden.
4. Eigenschappen
mobiele oplader op zonne-energie
ideaal voor het opladen bij afwezigheid van een stopcontact
gsm-oplader voor buiten
met LED-zaklampfunctie
kan gebruikt worden voor het opladen van uw smartphone
tip: micro-USB-connector meegelev.
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
aan/uit-knop
6
beschermkap
2
laadindicator
7
zonnepaneel
3
oplaadled
8
beschermkap
4
micro-USB-aansluiting
9
USB 2-uitgang
5
USB 1-uitgang
10
zaklamp

PCMP32
V. 05 –15/12/2016 9 ©Velleman nv
6. Uw PCMP32 opladen
Raadpleeg de afbeeldingen op pagina 3 van deze handleiding.
Opmerking: Het kan even duren om het toestel met zonne-energie op te
laden. Laad het toestel volledig op via USB of een willekeurige adapter (niet
meegelev.) voordat u de ruimte verlaat.
6.1 Opladen via een externe voedingsbron
1. Sluit de mobiele oplader aan op een USB-poort van een (laptop)
computer met de meegeleverde USB-kabel.
2. De oplaadleds knipperen om aan te geven dat de oplader aan het
opladen is.
3. De leds gaan automatisch uit wanneer de mobiele oplader volledig
opgeladen is.
6.2 Opladen via het zonnepaneel
1. Druk eenmaal op de aan/uit-knop om de laadstatus van de mobiele
oplader te controleren. Druk nogmaals op de aan/uit-knop om uit te
schakelen.
LED
status
1ste led - blauw
25 % vermogen
2de led –blauw
50 % vermogen
3de led –blauw
75 % vermogen
4de led –blauw
100 % vermogen
2. Plaats de mobiele oplader in direct zonlicht, met het zonnepaneel naar
de zon gericht.
3. De groene oplaadled licht op om aan te geven dat de mobiele oplader
aan het opladen is.
7. Een extern toestel opladen
Raadpleeg de afbeeldingen op pagina 3 van deze handleiding.
1. Controleer de laadstatus van de mobiele oplader. Druk hiervoor
eenmaal op de aan/uit-knop. Raadpleeg de bovenstaande tabel voor
de laadstatus. Druk nogmaals op de aan/uit-knop om uit te schakelen.
2. Sluit uw toestel aan op de mobiele oplader met de meegeleverde USB-
kabel.
3. Ontkoppel het toestel na het opladen.
Opmerkingen:
Voor het beste resultaat, laad uw mobiele oplader volledig op voordat u
het als oplader gebruikt.

PCMP32
V. 05 –15/12/2016 10 ©Velleman nv
De mobiele oplader schakelt automatisch uit wanneer deze gebruikt
wordt als oplader en de batterij zwak is, om de ingebouwde batterij
tegen diepontlading te beschermen. In dit geval schakelt de mobiele
oplader slechts in na 3 minuten opladen.
Bescherm de oplader tegen overladen: laad de mobiele oplader enkel
via USB op, wanneer de voedingsstatus 75 % bereikt heeft.
8. De zaklamp gebruiken
Uw mobiele oplader heeft een ingebouwde zaklamp. Druk kort op de
aan/uit-knop om de zaklamp in -of uit te schakelen.
9. Reiniging en onderhoud
De PCMP32 vereist geen bijzonder onderhoud. Het is echter aan te raden
het toestel regelmatig te reinigen.
10. Technische specificaties
batterij
Li-polymeer batterij met hoog vermogen
capaciteit
5000 mAh
zonne-energie
5 V / 200 mA
kleur
groen
materiaal
ABC + PC
ingang
5 VDC –1 A
uitgang
2 x 5 VDC –1 A
gewicht
174 g
afmetingen
143 x 75 x 15 mm
Gebruik dit toestel enkel met originele accessoires. Velleman nv is
niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik
van dit toestel. Voor meer informatie over dit product en de laatste
versie van deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle
wereldwijde rechten voorbehouden. Het is niet toegestaan om deze
handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

PCMP32
V. 05 –15/12/2016 11 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne pas
jeter cet appareil (ni les piles) parmi les déchets municipaux non
sujets au tri sélectif; une déchetterie traitera l’appareil en
question. Renvoyer l'appareil à votre fournisseur ou à un service
de recyclage local. Il convient de respecter la réglementation locale
relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent mode
d'emploi avant la mise en service de l’appareil. Si l’appareil a été
endommagé pendant le transport, ne pas l’installer et consulter votre
revendeur.
2. Consignes de sécurité
Cet appareil contient une batterie rechargeable. À la fin de sa
durée de vie, se débarrasser en respectant la législation
d'élimination locale. Ne pas jeter l'appareil au feu pour éviter tout
risque d'explosion.
Garder cet appareil hors de la portée des enfants et des personnes non
autorisées.
Utiliser cet appareil uniquement à l'intérieur. Protéger cet appareil
de la pluie, de l’humidité et des projections d’eau. Ne jamais placer
d’objet contenant un liquide sur l’appareil.
NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a aucune pièce
réparable par l’utilisateur dans l'appareil. Commander des pièces de
rechange éventuelles chez votre revendeur.
Protéger contre la poussière et les températures extrêmes.
Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec
circonspection pendant l’opération.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de ce
mode d'emploi.
Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les
dommages occasionnés par des modifications par le client ne tombent
pas sous la garantie.

PCMP32
V. 05 –15/12/2016 12 ©Velleman nv
N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule
d'office la garantie.
La garantie ne s’applique pas aux dommages survenus en négligeant
certaines directives de cette notice et votre revendeur déclinera toute
responsabilité pour les problèmes et les défauts qui en résultent.
4. Caractéristiques
chargeur solaire
idéal pour le rechargement en l'absence d'une prise
chargeur mobile extérieur
fonction de lampe de poche LED
peut s'utiliser comme chargeur de votre smartphone
conseil : micro-connecteur USB inclus
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1
bouton on-off
6
capuchon de protection
2
indicateur de charge
7
panneau solaire
3
LED de charge solaire
8
capuchon de protection
4
entrée micro USB
9
sortie USB 2
5
sortie USB 1
10
torche
6. Recharger votre PCMP32
Se référer aux illustrations en page 3 de ce mode d'emploi.
Remarque: Le chargement de l'appareil avec de l'énergie solaire peut
prendre un certain temps. Il est conseillé de le charger complètement par
USB ou un adaptateur quelconque (non incl.) avant votre départ.
6.1 Recharger depuis une source d'alimentation externe
1. Connecter le chargeur solaire au port USB d'un (portable) ordinateur
avec le câble USB inclus.
2. Les LEDs de charge clignotent pour indiquer que le chargeur solaire se
charge.
3. Les LEDs s'éteignent lorsque le chargeur solaire est complètement
chargé.
6.2 Recharger depuis le panneau solaire
1. Appuyer une fois sur le bouton on-off pour vérifier l'état de charge du
chargeur solaire. Appuyer de nouveau sur le bouton on-off pour
éteindre.

PCMP32
V. 05 –15/12/2016 13 ©Velleman nv
LED
état
1ière LED - bleu
25 % de puissance
2ième LED –bleu
50 % de puissance
3ième LED –bleu
75 % de puissance
4ième LED –bleu
100 % de puissance
2. Mettre le chargeur solaire dans la lumière directe du soleil, le panneau
solaire vers le soleil.
3. La LED verte s'allume pour indiquer que le chargeur solaire se charge.
7. Recharger un appareil externe
Se référer aux illustrations en page 3 de ce mode d'emploi.
1. Vérifier l'état de charge du chargeur solaire. Pour cela, appuyer une
fois sur le bouton on-off. Voir le tableau ci-dessus pour l'état
d'alimentation. Appuyer de nouveau sur le bouton on-off pour
éteindre.
2. Connecter votre appareil au chargeur solaire avec le câble USB inclus.
3. Déconnecter l'appareil lorsqu'il est complètement chargé.
Remarques :
Pour obtenir les meilleurs résultats, charger complètement votre
chargeur solaire avant de l'utiliser comme chargeur.
Le chargeur solaire s'éteindra automatiquement lorsqu'il utilisé comme
chargeur solaire et que sa batterie est très faible, pour protéger la
batterie interne contre une décharge excessive. Le cas échéant, le
chargeur solaire ne s'allumera qu'après 3 minutes de charge.
Ne pas surcharger le chargeur solaire : ne charger le chargeur solaire
que depuis USB une fois que l'état d'alimentation a atteint 75 %.
8. Utiliser la lampe de poche
Votre chargeur solaire est équipé d'une lampe de poche intégrée. Appuyer
brièvement deux fois sur le bouton on-off pour allumer ou éteindre la lampe
de poche.
9. Nettoyage et entretien
Le PCMP32 ne nécessite aucun maintien particulier. Toutefois, il est
conseillé de le nettoyer régulièrement l'appareil pour le garder comme neuf.
10. Spécifications techniques
pile
batterie Li-polymère haute capacité
capacité
5000 mAh
énergie solaire
5 V / 200 mA
couleur
vert

PCMP32
V. 05 –15/12/2016 14 ©Velleman nv
matériau
ABC + PC
entrée
5 VCC –1 A
sortie
2 x 5 VCC –1 A
poids
174 g
dimensions
143 x 75 x 15 mm
N’employer cet appareil qu’avec des accessoires d’origine. La SA
Velleman ne peut, dans la mesure conforme au droit applicable être
tenue responsable des dommages ou lésions (directs ou indirects)
pouvant résulter de l’utilisation de cet appareil. Pour plus
d'informations concernant cet article et la dernière version de ce
mode d'emploi, consulter notre site www.velleman.eu. Toutes les
informations présentées dans ce mode d'emploi peuvent être
modifiées sans notification préalable.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode
d'emploi. Tous droits mondiaux réservés. Toute reproduction,
traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode
d'emploi par quelque procédé ou sur tout support électronique que ce soit
est interdite sans l’accord préalable écrit de l’ayant droit.
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a
este producto
Este símbolo en este aparato o el embalaje indica que, si tira las
muestras inservibles, podrían dañar el medio ambiente. No tire
este aparato (ni las pilas, si las hubiera) en la basura doméstica;
debe ir a una empresa especializada en reciclaje. Devuelva este
aparato a su distribuidor o a la unidad de reciclaje local. Respete
las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual
antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo
instale y póngase en contacto con su distribuidor.

PCMP32
V. 05 –15/12/2016 15 ©Velleman nv
2. Instrucciones de seguridad
Este aparato funciona con una batería recargable. Al final de su
vida útil, respete las leyes locales en relación con el medio
ambiente. No eche el aparato al fuego porque puede explotar.
Mantenga el aparato lejos del alcance de personas no capacitadas y
niños.
Utilice el aparato sólo en interiores. No exponga este equipo a
lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga
un objeto con líquido en el aparato.
NUNCA desmonte ni abra la caja. El usuario no habrá de efectuar el
mantenimiento de ninguna pieza. Contacte con su distribuidor si
necesita piezas de recambio.
No exponga este equipo a polvo ni temperaturas extremas.
Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza
durante el manejo.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este
manual del usuario.
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del aparato
están prohibidas. Los daños causados por modificaciones no
autorizadas, no están cubiertos por la garantía.
Utilice sólo el aparato para las aplicaciones descritas en este manual. Su
uso incorrecto anula la garantía completamente.
Los daños causados por descuido de las instrucciones de seguridad de
este manual invalidarán su garantía y su distribuidor no será
responsable de ningún daño u otros problemas resultantes.
4. Características
banco de la energía solar
perfecto para acampar o cualquier lugar sin enchufe eléctrico
dispositivo de teléfono móvil exterior
función de linterna LED
se puede utilizar para cargar su teléfono inteligente
consejo: punta micro-USB incluida

PCMP32
V. 05 –15/12/2016 16 ©Velleman nv
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1
interruptor ON/OFF
6
tapa de protección
2
indicador de carga
7
placa solar
3
LED de carga solar
8
tapa de protección
4
entrada micro-USB
9
USB 2 entradas
5
USB 1 entrada
10
soplete
6. Cargar Su PCMP32
Véase las figuras en la página 3 de este manual del usuario.
El dispositivo tardará bastante en cargarse con la célula solar. Por tanto,
cárguelo a través del puerto USB o con cualquier otro adaptador (no incl.)
antes de salir de casa. antes de salir de casa.
6.1 Carga a Través de una Fuente de Alimentación Externa
1. Conecte el cargador solar al entrada USB de un ordenador (portátil)
con el cable USB incluido.
2. Los LEDs de carga parpadearán para indicar el cargador solar se está
cargando.
3. Los LED se apagan cuando el cargador solar está completamente
cargado.
6.2 Carga a Través del Panel Solar
1. Pulse el botón de encendido y apagado una vez para comprobar el
estado de carga del cargador solar. Pulse el botón de encendido y
apagado de nuevo para apagar.
LED
estado
1ºLED –azul
25 % carga
2ºLED –azul
50 % carga
3ºLED –azul
75 % carga
4ºLED –azul
100 % carga
2. Coloque el cargador solar en la luz solar directa, el panel solar hacia el
sol.
3. El LED verde de carga solar se encenderá para indicar que el cargador
solar se está cargando.

PCMP32
V. 05 –15/12/2016 17 ©Velleman nv
7. Cargar un Dispositivo Externo
Véase las figuras en la página 3 de este manual del usuario.
1. Compruebe el estado de carga del cargador solar. Para hacerlo, pulse
el botón de encendido y apagado una vez. Ver tabla anterior para el
estado de carga. Pulse el botón de encendido y apagado de nuevo para
apagar.
2. Conecte el dispositivo al cargador solar con el cable USB incluido.
3. Desconecte el dispositivo cuando está cargado.
Observaciones:
Para obtener los mejores resultados, se recomienda cargar
completamente el cargador solar antes de utilizarlo como un cargador.
El cargador solar se apagará automáticamente cuando se utiliza el
cargador solar y su batería es muy baja, esto con el fin de proteger la
batería interna de la descarga excesiva. En este caso, el cargador solar
sólo se enciende después de 3 minutos de carga.
No sobrecargue el cargador solar: sólo cargar el cargador solar a través
de USB una vez que el estado de la alimentación ha alcanzado 75%.
8. Uso de la Linterna
El cargador solar tiene una linterna integrada. Presione rápidamente el
botón de encendido y apagado dos veces para cambiar la linterna de
encendida o apagada.
9. Limpieza y mantenimiento
El VTTEST32 no necesita mantenimiento especial. Sin embargo, es
conveniente limpiar de vez en cuando para conservarlo como como nuevo.
10. Especificaciones
pila
batería de polímero de litio de alta capacidad
capacidad
5000 mAh
energía solar
5 V / 200 mA
color
verde
material
ABC + PC
entrada
5 VDC / 1 A

PCMP32
V. 05 –15/12/2016 18 ©Velleman nv
salida
2 x 5 VDC –1 A
peso
174 g
dimensiones
143 x 75 x 15 mm
Utilice este aparato sólo con los accesorios originales. Velleman NV
no será responsable de daños ni lesiones causados por un uso
(indebido) de este aparato. Para más información sobre este
producto y la versión más reciente de este manual del usuario, visite
nuestra página www.velleman.eu. Se pueden modificar las
especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del
usuario. Todos los derechos mundiales reservados. Está estrictamente
prohibido reproducir, traducir, copiar, editar y guardar este manual del
usuario o partes de ello sin el consentimiento previo por escrito del
propietario del copyright.
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an,
dass die Entsorgung dieses Produktes nach seinem Lebenszyklus
der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit
(oder verwendeten Batterien) nicht als unsortiertes Hausmüll;
die Einheit oder verwendeten Batterien müssen von einer
spezialisierten Firma zwecks Recycling entsorgt werden. Diese
Einheit muss an den Händler oder ein örtliches Recycling-
Unternehmen retourniert werden. Respektieren Sie die örtlichen
Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien
an Ihre örtliche Behörde.
Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie,
ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das
Gerät nicht und wenden Sie sich an Ihren Händler.

PCMP32
V. 05 –15/12/2016 19 ©Velleman nv
2. Sicherheitshinweise
Dieses Gerät ist mit einer internen wiederaufladbaren Batterie
ausgestattet. Entsorgen Sie das Produkt am Ende seiner
Lebensdauer gemäß den geltenden gesetzlichen. Werfen Sie das
Gerät nicht ins Feuer, denn es könnte explodieren.
Halten Sie Kinder und Unbefugte vom Gerät fern.
Das Gerät ist nur für den Gebrauch im Innenbereich geeignet.
Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät
keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie
keine mit Flüssigkeit befüllten Gegenstände auf das Gerät.
Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu wartenden
Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
Schützen Sie das Gerät vor Staub und extremen Temperaturen.
Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung keine
Gewalt an.
3. Allgemeine Richtlinien
Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser
Bedienungsanleitung.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen
Funktionen vertraut gemacht haben.
Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der
Garantieanspruch.
Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser
Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt
der Garantieanspruch.
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
4. Eigenschaften
Solarmodul
Ideal für Camping oder woanders, wo kein Elektroanschluss vorhanden
ist
Mobiles Telefongerät für Außenanwendungen
LED-Blitzlichtfunktion
Kann zum Laden des Smartphones verwendet werden
hinweis: Micro-USB-Anschluss enthalten

PCMP32
V. 05 –15/12/2016 20 ©Velleman nv
5. Beschreibung
Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.
1
EIN/AUS-Schalter
6
Schutzkappe
2
Lade-Anzeige
7
Solarzellenplatte
3
Solarlade-LED
8
Schutzkappe
4
Micro-USB-Eingang
9
USB 2-Ausgang
5
USB 1-Ausgang
10
Gasbrenner
6. PCMP32 laden
Siehe Abbildungen, Seite 3 dieser Bedienungsanleitung.
Es dauert ziemlich lange, um das Gerät über die Solarzelle aufzuladen.
Laden Sie es deshalb über eine USB-Stromquelle oder einen anderen
Adapter (nicht mitgeliefert) auf, bevor Sie weggehen.
6.1 Laden über externe Stromquelle
1. Schließen Sie das Solarladegerät an den USB-Anschluss Ihres PC
(Laptops) mittels des mitgelieferten USB-Kabels an.
2. Die Lade-LEDs werden blinken, um den Ladeprozess des
Solarladegeräts zu signalisieren.
3. Die LEDs gehen automatisch aus, wenn das Ladegerät vollständig
aufgeladen ist.
6.2 Laden über Solarpaneel
1. Betätigen Sie den EIN-AUS-Taster einmal, um den Ladestatus des
Solarladegeräts zu prüfen. Betätigen Sie erneut den EIN/AUS-Taster,
um das Gerät auszuschalten.
LED
Status
1. LED - blau
Geladen 25 %
2. LED –blau
Geladen 50 %
3. LED –blau
Geladen 75 %
4. LED –blau
Geladen 100 %
2. Platzieren Sie das Solarladegerät in direkter Sonnenbestrahlung mit
dem der Sonne zugewandten Solarpaneel.
3. Die grüne Solarlade-LED wird blinken, um den Ladeprozess des
Solarladegeräts zu signalisieren.
