Velleman ED8A800 User manual

WC30D2
ALUMINIUM WALL CLOCK WITH DCF
ALUMINIUM DCF-WANDKLOK
HORLOGE MURALE DCF EN ALUMINIUM
RELOJ DE PARED DCF EN ALUMINIO
DCF-WANDUHR - ALUMINIUM
ALUMINIOWY ZEGAR ŚCIENNY Z DCF
RELÓGIO DE PAREDE EM ALUMÍNIO COM DCF
USER MANUAL 3
HANDLEIDING 8
MODE D'EMPLOI 13
MANUAL DEL USUARIO 18
BEDIENUNGSANLEITUNG 23
INSTRUKCJA OBSŁUGI 28
MANUAL DO UTILIZADOR 33

WC30D2
V. 01 –29/02/2016 2 ©Velleman nv

WC30D2
V. 01 –29/02/2016 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that
disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as
unsorted municipal waste; it should be taken to a
specialized company for recycling. This device should be
returned to your distributor or to a local recycling service. Respect
the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly
before bringing this device into service. If the device was damaged in
transit, do not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized
users.
Keep this device away from rain, moisture, splashing
and dripping liquids.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last
pages of this manual.
Protect this device from shocks and abuse. Avoid brute force when
operating the device.
Protect the device against extreme heat and dust.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons.
Only use the device for its intended purpose. Using the device in
an unauthorised way will void the warranty.

WC30D2
V. 01 –29/02/2016 4 ©Velleman nv
Damage caused by disregard of certain guidelines in this manual
is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
Note that damage caused by user modifications to the device is
not covered by the warranty.
4. Features
DCF-controlled clock
clearly legible dial
automatically switches between standard (winter) and daylight
saving time (summer time)

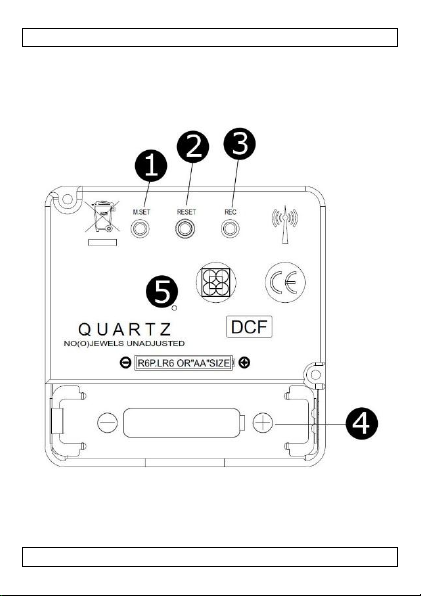

5. Overview
Refer to the illustrations on page 2 of this manual.
1
manual setting
button
4
battery
compartment
2
reset button
5
protection pin
3
forced signal
reception button
6. Working Principle
The clock contains a receiver which receives a radio-signal from a
radio station located near Frankfurt, Germany. This long-wave radio-
signal (DCF77) is based on atomic clocks and contains time and date
information. The clock automatically synchronizes with this master
clock radio-signal and when necessary adjusts the positions of
second, minute or hour hands of the clock.
Due to its nature, the radio-signal can be received indoors. However,
it should be noted that the signal is weakened by the presence of
concrete and metal. Therefore the clock must not be installed in
concrete basements or inside metal cages. In large concrete office
buildings or apartments, the clock should be located near a window
for better reception.
Also avoid installing the clock near strong magnetic fields or other
devices that generate a lot of electrical noise (e.g. engines).

WC30D2
V. 01 –29/02/2016 5 ©Velleman nv
7. Operation
Remove the protection pin before first use! Dispose
of it in a safe way.
Do not attempt to reinsert the pin afterwards as
this will surely damage the clock.
1. Insert a battery in the battery compartment (see below). All
hands will move forward towards 12:00. Note: when the original
position of the second hand is between 11:55 and 12:00, the
second hand will make a full turn before stopping at 12:00. The
same happens with the minute hand when the original position
is between 11:52 and 12:00.
2. Choose a location for the clock (see 6. Working principle).
3. Wait until the clock receives the synchronization signal from the
master clock. This might take up to 15 minutes. Note that the
received signal is usually stronger at night time.
4. Once synchronized, the hands will start moving towards the
correct time.
5. When the clock does not receive the radio-signal, it will start
running showing the wrong time. However, it will keep
attempting to synchronize.
Manual setting
It is possible to set the time manually, e.g. for use in places where
no radio-signal is received.
Press and hold the manual setting button. After ± 3 seconds the
minutes and hour hands start moving. Hold down the manual
setting and release a couple of minutes before desired time
setting. Press the manual setting button repeatedly until the
desired time indication is reached. When no press is detected
within 7 seconds, the clock starts running.

WC30D2
V. 01 –29/02/2016 6 ©Velleman nv
Forced receiving
To force the clock to synchronize, press and hold the forced
reception button for ± 3 seconds. The current time is stored in
memory and all hands will start moving towards 12:00. The clock
attempts to synchronize with the master clock.
When synchronization is successful, the hands will move towards
the correct time. If it fails however, the hands will move towards
the time that was memorized.
Reset
To reset the time and memory, use a piece of metal (e.g. a blank
paperclip) to short circuit the two metal reset pins.
All hands will move to the 12:00 position and the memory is
cleared. The clock will attempt to synchronize to the master clock.
8. Battery
Insert a new 1.5 V AA battery in the battery compartment in
accordance with the polarity markings inside the battery
compartment.
Warning: Do not puncture batteries or throw them in
fire as they may explode. Do not attempt to recharge
non-rechargeable batteries (alkaline). Dispose of
batteries in accordance with local regulations. Keep
batteries away from children.
9. Cleaning and Maintenance
Wipe the device regularly with a moist, lint-free cloth.
Do not use alcohol or solvents.
10. Technical Specifications
dimensions
dial .................................................................Ø 26 cm
clock ......................................................... Ø 30 x 4 cm
weight ................................................................ ± 650 g

WC30D2
V. 01 –29/02/2016 7 ©Velleman nv
power supply..................... 1 x 1.5 V AA batteries (not incl.)
options
LR6C .........................4 x alkaline AA/LR6 1.5 V batteries
Use this device with original accessories only. Velleman nv
cannot be held responsible in the event of damage or injury
resulting from (incorrect) use of this device. For more info
concerning this product and the latest version of this manual,
please visit our website www.velleman.eu. The information in
this manual is subject to change without prior notice.
R&TTE Declaration of Conformity
Hereby, Velleman NV declares that the radio equipment type
[WC30D2] is in compliance with Directive 1995/5/EC.
The full text of the EU declaration of conformity is available at the
following internet address: www.velleman.eu.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.

WC30D2
V. 01 –29/02/2016 8 ©Velleman nv
HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat,
als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke
milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig door voor u
het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het
transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsvoorschriften
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Bescherm dit toestel tegen regen, vochtigheid en
opspattende vloeistoffen.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie
achteraan deze handleiding.
Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening van het toestel.
Bescherm tegen stof en extreme temperaturen.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aan het apparaat
aanbrengen.

WC30D2
V. 01 –29/02/2016 9 ©Velleman nv
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie
vervalt automatisch bij ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
Schade door wijzigingen die de gebruiker heeft aangebracht aan
het toestel valt niet onder de garantie.
4. Eigenschappen
radiogestuurde klok via DCF-signaal
duidelijk leesbare wijzerplaat
automatische overschakeling naar zomer-/wintertijd
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
handmatige
instelling
4
batterijvak
2
resetknop
5
veiligheidspin
3
gedwongen
ontvangst
6. Over het DCF-signaal
De klok beschikt over een ontvanger, die de radiogestuurde signalen
(DCF77) van de zender in Frankfurt kan ontvangen. De zender is
gekoppeld aan een atoomklok die de tijd- en datuminformatie bevat.
De klok zal de wijzers bij ontvangst van het DCF-signaal automatisch
met de atoomklok synchroniseren.
Het radiosignaal is gemakkelijk binnenshuis te ontvangen. De
ontvangst kan echter verzwakken indien er beton en metaal
aanwezig is. Installeer de klok daarom niet in een kelder of in een
metalen kooi. De beste montageplaats in een kantoor of
appartement, is naast een venster.
Installeer de klok niet in de nabijheid van magnetische velden of
toestellen die elektrische ruis voortbrengen (bv. motor).

WC30D2
V. 01 –29/02/2016 10 ©Velleman nv
7. Gebruik
Verwijder de veiligheidspin voor de eerste
ingebruikname! Verwijder de pin op een veilige
manier.
Steek deze pin nooit terug in het gaatje, om
onherroepelijke schade te vermijden.
1. Plaats een batterij in het batterijvak (zie onder). Alle wijzers
plaatsen zich automatisch op 12:00. Opmerking: wanneer de
secondewijzer tussen 11:55 en 12:00 staat, maakt deze eerst
een volledige omwenteling alvorens zich op 12:00 te plaatsen.
Hetzelfde gebeurt wanneer de minutenwijzer tussen 11:52 en
12:00 staat.
2. Kies een geschikte montageplaats (zie 6. Over het DCF-signaal).
3. Wacht tot de klok het DCF-signaal ontvangt. Dit kan tot 15
minuten duren. Het DCF-signaal is meestal sterker 's nachts.
4. Eenmaal de klok is gesynchroniseerd, plaatsen de wijzers zich op
het correcte uur.
5. Wanneer de klok het signaal niet kan ontvangen, zal deze toch
functioneren. De klok blijft proberen het DCF-signaal te
ontvangen.
Handmatige instelling
Stel de klok handmatig in, wanneer er geen DCF-signaal kan
ontvangen worden.
Houd de instelknop ingedrukt. Na ± 3 seconden verplaatsen de
wijzers zich. Laat de instelknop enkele minuten vóór de correcte
tijd los. Druk de instelknop herhaaldelijk in tot de klok de correcte
tijd weergeeft. De klok loopt 7 seconden na de laatste druk op een
knop.
Gedwongen ontvangst
Houd de ontvangstknop ± 3 seconden ingedrukt, om de klok te
dwingen om zich te synchroniseren. De aangeduide tijd wordt
opgeslagen en de wijzers verplaatsen zich naar 12:00. De klok
probeert zich nu te synchroniseren.
