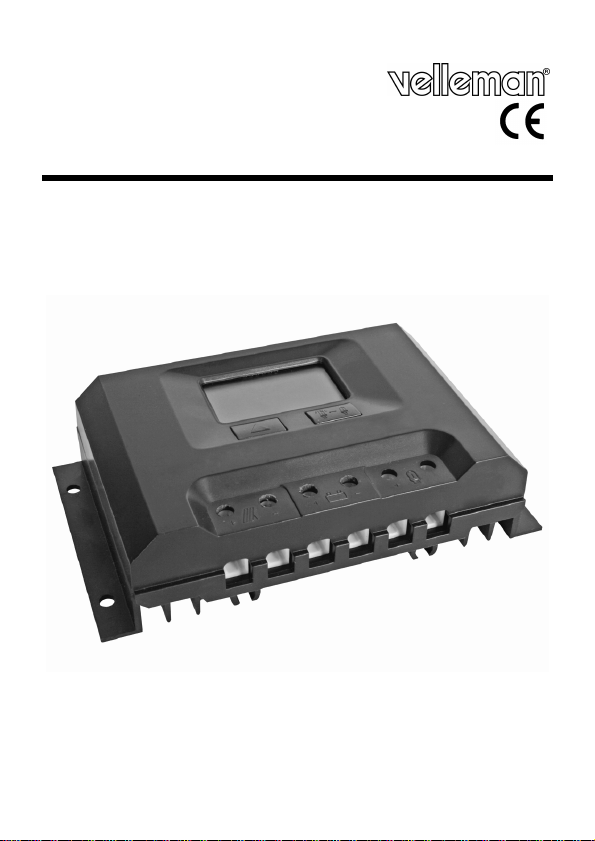

Velleman SOL30UC12V User manual

SOL30UC12V &
SOL30UC24V
30A SOLAR CHARGE REGULATOR (max 30A-300W) 12V or 24V
30 A LAADREGELAAR (max. 30 A-300 W) 12 V OF 24
R GULATEUR SOLAIRE 30 A (max. 30 A-300 W) 12 V OU 24 V
REGULADOR SOLAR 30A (máx. 30 A-300 W) 12 V O 24 V
30A SOLARLADEREGLER (max. 30 A-300 W) 12 V ODER 24
USER MANUAL 4
GEBRUIKERSHANDLEIDING 7
NOTICE D’EMPLOI 10
MANUAL DEL USUARIO 13
BEDIENUNGSANLEITUNG 16

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 3

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 4
User manual
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the
device after its lifecycle could harm the environment.
Do not dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling.
This device should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing
this device into service. If the device was damaged in transit, don't install or use it
and contact your dealer.
The solar charge regulators SOL30UC12V & SOL30UC24V are designed to
regulate battery charging by the solar panel, and power draw from the battery by
the output.
2. Safety Instructions
For indoor use only. Keep this device and cabling away from rain,
moisture, splashing and dripping liquids.
Keep the device away from children and unauthorised users.
Risk of electroshock during installation.
•Damage caused by disregard of certain guidelines in this manual is not covered by
the warranty and the dealer will not accept responsibility for any ensuing defects
or problems.
•Note that damage caused by user modifications to the device is not covered by the
warranty. There are no user-serviceable parts inside the device. Refer to an
authorized dealer for service and/or spare parts.
3. General Guidelines
•Protect this device from shocks and abuse. Avoid brute force when operating.
•Protected the device against extreme heat, dust and moisture.
•Familiarise yourself with the functions of the device before actually using it.
•All modifications of the device are forbidden for safety reasons.
•Only use the device for its intended purpose. Using the device in an unauthorised
way will void the warranty.
4. Overview
Refer to the drawing on page 3 of this manual.
1 LCD 4 Cover 7 Connections for solar panel
2 Display switch 5 Metal mounting plate Connections for battery
3 Load on/off switch 6 Mounting holes (4x) 9 Connections for load

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 5
5. Installation
•Mount the regulator in a cool and ventilated, but dry location using the 4 mounting
holes [6]. Use M4x20 screws (not included) for easy mounting.
•First connect a 12V rechargeable battery (SOL30UC12V, not included) or a 24V
rechargeable battery (SOL30UC24V, not included) to connections [8]. Use the
correct polarity!
•Then connect a device or appliance (not included) to connections [9]. Make sure
the connected load is in accordance with the specifications of this regulator and
switched off. Use the correct polarity!
•Finally connect a solar panel (not included) to connections [11]. Make sure the
connected solar panel is in accordance with the specifications of this regulator. Use
the correct polarity!
•Verify whether all connections are tight and secure.
Do not short circuit or reverse polarity of battery, solar panel or load,
as this will lead to irreversible damage.
•To disconnect the regulator, first disconnect the solar panel, then the load and
finally the battery.
•Note that short connection wires will reduce power losses.
6. Use

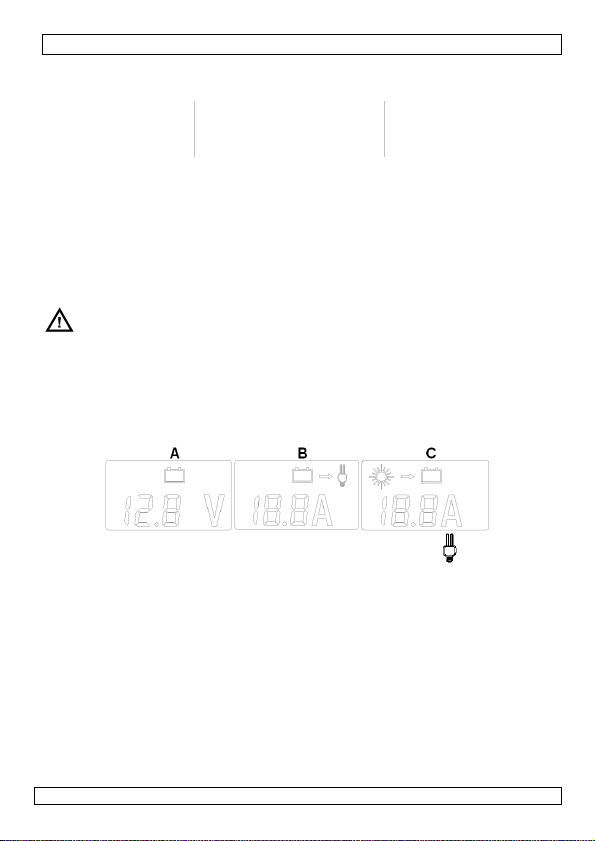

•LCD [1] can show either battery voltage (A), discharge current from battery to
load (B) or charging current from solar panel to battery (C). Use switch [2] to
scroll through the displays, refer to the icons on top to know what is being
displayed.
•Use the Load on/off switch [3] to switch the connection to the load on or off.
When the icon is shown in the display, power is send to the load, unless the
regulator is in over-discharge protection mode.
•Over-discharge protection mode. This mode will be enabled when the battery
voltage becomes too low. The power to the output connectors [9] is cut off to
prevent damage to the battery. Remove the load from the connector and wait
until the battery is fully recharged.
•Over-charge protection mode. This mode will be enabled when the battery
voltage becomes too high. The power from the solar panel input connector [7] is
cut off to prevent damage to the battery until the voltage drops below an
acceptable level.
•Over-load protection mode. This mode will be enabled when the load draws o
current of more than 30A.
•Load short circuit protection mode. Enabled when a short circuit in the load is
detected.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 6
•Reverse polarity protection: in order to prevent possible damage the regulator
will not function when reversed connecting polarity is detected. Correct the
polarity to use the regulator.
7. Troubleshooting
Problem Possible cause Possible solution
Charging not
indicated on
display when
solar panel is
connected
1. Reverse polarity
2. Loose connection
3. Not enough sunlight
1. Correct polarity
2. Secure connection(s)
3. Reposition solar panel
No output on
load
connections
1. Load switch off
2. Battery not connected,
loose connection or wrong
polarity.
3. Polarity load reversed
4. Over-discharge
protection enabled
5. Short circuit or overload
protection enabled
1. Press switch [3]
2. Connect a battery to the regulator,
check correct polarity and secure
connection
3. Correct load polarity
4. Disconnect load and fully recharge
battery
5. Verify that load is not short circuited
and draws no more than 30A. Press
switch [3] when everything is OK.
. Technical Specification
SOL30UC12V SOL30UC24V
Solar input current (max.) 30A
Load current (max.) 30A
Solar input voltage (max.) 22V 50V
Over-charge protection 14.5V±0.2V 29.0V±0.2V
Over-discharge protection 10.7V±0.2V 21.4V±0.2V
Output voltage 12VDC 24VDC
No-load current <1 mA
Voltage loss charging circuit ≤0.4V
Voltage loss discharging circuit ≤0.2V
Operating temperature -25°C ~ 60°C
Dimensions regulator 160 x 95 x 40mm
weight ±350g
Use this device with original accessories only. Velleman nv cannot be held
responsible in the event of damage or injury resulted from (incorrect) use
of this device.
For more info concerning this product, please visit our website
www.velleman.eu.
The information in this manual is subject to change without prior notice.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 7
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na
zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen)
niet bij het gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel
naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de
plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake
verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in
gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het
dan niet en raadpleeg uw dealer.
De SOL30UC12V / SOL30UC24V is een laadregelaar voor zonnepanelen en zorgt
ervoor dat de stroom naar en van de batterij optimaal geregeld wordt.
2. Veiligheidsinstructies
Enkel voor gebruik binnenshuis. Bescherm dit toestel tegen regen,
vochtigheid, opspattende en druppelende vloeistoffen.
Houd dit toestel uit de buurt van kinderen en onbevoegden.
De gebruiker mag geen onderdelen vervangen. Bestel eventuele
reserveonderdelen bij uw dealer.
Elektrocutiegevaar tijdens de installatie.
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in
deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor
defecten of problemen die hier rechtstreeks verband mee houden.
•Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel
vallen niet onder de garantie.
3. Algemene richtlijnen
•Bescherm dit toestel tegen schokken. Vermijd brute kracht tijdens de bediening
van dit toestel.
•Bescherm dit toestel tegen extreme temperaturen, stof en vochtigheid.
•Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
•Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het
toestel.
•Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik
vervalt de garantie.

SOL30UC12V & SOL30UC24V
00 (15/09/200 )
4. Omschrijving
Raadpleeg de figuur op pagina 3 van deze handleiding.
1 lcd-display 4 behuizing 7 aansluitingen zonnepaneel
2 toets display 5 metalen montageplaat aansluitingen batterij
3 toets last 6 montagegaten (4x) 9 aansluitingen last
5. Installatie
•Monteer de regelaar op een koele, droge en goed geventileerde locatie met behulp
van de 4 montagegaten [6]. Maak vast met M4x20-schroeen (niet meegelev.).
Plaats de aan-uitschakelaar [6] op ‘off’.
•Koppel een herlaadbare batterij van 12 V (SOL30UC12V, niet meegeleverd) of
van 24 V (SOL30UC24V, niet meegeleverd) aan aansluiting [8]. Respecteer de
polariteit.
•Koppel een toestel (niet meegeleverd) aan aansluiting [9]. Zorg ervoor dat de
last compatibel met deze regelaar is. of koppel een spanningsomvormer aan
uitgang [5]. Respecteer de polariteit bij het aansluiten.
•Koppel tot slot het zonnepaneel (niet meegeleverd) aan aansluiting [11]. Zorg
ervoor dat het gebruikt zonnepaneel compatibel met deze regelaar is. Respecteer
de polariteit bij het aansluiten.
Veroorzaak geen kortsluiting en respecteer de polariteit van de
batterij, het zonnepaneel en de last om onherroepelijke schade te
vermijden.
•Ontkoppelen van de regelaar: plaats de aan-uitschakelaar op ‘off’ en ontkoppel
het zonnepaneel, de last en pas dan de batterij.
•Houd de aansluitingen zo kort mogelijk om verlies tegen te gaan.
6. Gebruik

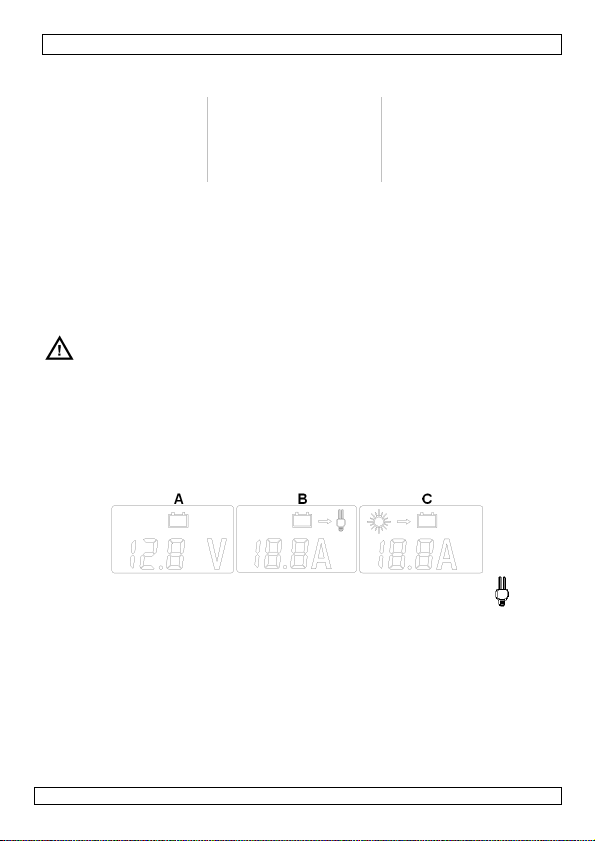

•De lcd-display [1] geeft de batterijspanning (A), de ontlaadstroom naar de last
(B) of de laadstroom (C) weer. Scroll naar de verschillende displays met toets
[2].
•Schakel de aansluiting naar de last in/uit met toets [3]. De icoon verschijnt
indien de aansluiting ingeschakeld is (uitgenomen indien de
ontlaadbeveiliging is ingeschakeld).
•Ontlaadbeveiliging. Bij een te lage spanning zal de stroom naar de last [9]
afgesloten worden om beschadiging aan de batterij te vermijden. Ontkoppel de
last van de uitgang en wacht tot de batterij opnieuw volledig geladen is.
•Laadbeveiliging. Bij een te hoge spanning zal de stroom naar het zonnepaneel
[7] afgesloten worden om beschadiging aan de batterij te vermijden.
•Beveiliging tegen overbelasting. Schakelt in indien de last een stroom eist van
meer dan 30 A.
•Kortsluitbeveiliging. Schakelt in bij kortsluiting.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 9
•Beveiliging tegen omgekeerde polariteit. De regelaar schakelt niet in indien
er een verkeerde polariteit in het circuit is.
7. Problemen en oplossingen
Probleem Mogelijke oorzaak Mogelijke oplossing
Laadproces is
niet weer-
gegeven bij
aansluiting
zonnepaneel
1. Omgekeerde polariteit
2. Slechte aansluiting
3. Onvoldoende zonlicht
1. Wissel polariteit
2. Sluit opnieuw aan
3. Verplaats zonnepaneel
Geen uitgang
op
aansluitingen
1. Toets [3] uitgeschakeld
2. Batterij niet
aangesloten, slechte
aansluiting of omgekeerde
polariteit.
3. Omgekeerde polariteit
last.
4. Beveiliging ontlading
ingeschakeld.
5. Beveiliging kortsluiting
of overbelasting
ingeschakeld.
1. Druk op toets [3]
2. Sluit batterij aan, controleer
polariteit en aansluiting.
3. Wissel polariteit.
4. Ontkoppel last en laad batterij
volledig.
5. Controleer op kortsluiting en of last
niet meer dan 30 A eist. Druk op [3]
indien o.k.
. Technische specificaties
SOL30UC12V SOL30UC24V
ingangsstroom (max.) 30 A
laadstroom (max.) 30 A
ingangsspanning (max.) 22 V 50 V
beveiliging overlading 14,5 V ± 0,2 V 29,0 V ± 0,2 V
beveiliging overontlading 10,7 V ± 0,2 V 21,4 V ± 0,2 V
uitgangsspanning 12 VDC 24 VDC
stroom bij nullast < 1 mA
spanningsverlies tijdens laden ≤ 0,4 V
spanningsverlies tijdens ontladen ≤ 0,2 V
werktemperatuur -25°C ~ 60°C
afmetingen 160 x 95 x 40 mm
gewicht ± 350 g
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet
aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit
toestel. Voor meer informatie over dit product, zie www.velleman.eu. De
informatie in deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 10
NOTICE D’EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un
appareil en fin de vie peut polluer l'environnement. Ne pas jeter un
appareil électrique ou électronique (et des piles éventuelles) parmi les
déchets municipaux non sujets au tri sélectif ; une déchèterie traitera
l’appareil en question. Renvoyer les équipements usagés à votre
fournisseur ou à un service de recyclage local. Il convient de respecter la
réglementation locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire la présente notice attentivement avant
la mise en service de l’appareil. Si l’appareil a été endommagé pendant le
transport, ne pas l’installer et consulter votre revendeur.
Le SOL30UC12V / SOL30UC24V est un régulateur de charge solaire qui règle le
courant vers et de la batterie protégeant ainsi tout le système photovoltaïque.
2. Prescriptions de sécurité
Uniquement pour usage à l’intérieur. Protéger l’appareil de la pluie,
de l’humidité, des éclaboussures et des jaillissements.
Garder le thermomètre hors de la portée de personnes non qualifiées et
de jeunes enfants.
Il n’y a aucune pièce maintenable par l’utilisateur. Commander des
pièces de rechange éventuelles chez votre revendeur.
Risque d’électrochocs pendant l’installation.
•La garantie ne s’applique pas aux dommages survenus en négligeant certaines
directives de cette notice et votre revendeur déclinera toute responsabilité pour
les problèmes et les défauts qui en résultent.
•Les dommages occasionnés par des modifications à l’appareil par le client ne
tombent pas sous la garantie.
3. Directives générales
•Protéger le régulateur contre les chocs et le traiter avec circonspection pendant
l’installation et l’opération.
•Tenir le régulateur à l’écart de la poussière, l’humidité et des températures
extrêmes.
•Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser.
•Toute modification de l’appareil est interdite pour des raisons de sécurité.
•N’utiliser le thermomètre qu’à sa fonction prévue. Un usage impropre annule
d'office la garantie.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 11
4. Description
Consulter l’illustration à la page 3 de cette notice.
1 afficheur LCD 4 couvercle 7 Connexions panneau
solaire
2 interrupteur afficheur 5 plaquette de montage
métallique Connexions batterie
3 interrupteur charge 6 trous de montage (4x) 9 Connexions charge
5. Installation
•Monter le régulateur dans un endroit frais, sec et bien ventilé en insérant une vis
M4x20 (vis non incl.) dans chaque trou de montage [6].
•Raccorder une batterie rechargeable 12 V (SOL30UC12V, non incl.) ou 24 V
(SOL30UC24V, non incl.) au connecteur [8]. Respecter la polarité.
•Raccorder un appareil (non incl.) au connecteur [9]. S’assurer que l’appareil
connecté est compatible avec le régulateur. Respecter la polarité.
•Raccorder le panneau solaire (non incl.) au connecteur [11]. S’assurer que le
panneau solaire connecté est compatible avec le régulateur. Respecter la polarité.
Ne jamais court-circuiter ou inverser la polarité de la batterie, du
panneau ou de la charge afin d’éviter les endommagements
irrévocables.
•Déconnexion du régulateur : éteindre d’abord le régulateur, et déconnecter le
panneau solaire, la charge et enfin la batterie.
•Utiliser des connexions courtes afin de réduire les pertes de courant.
6. Emploi

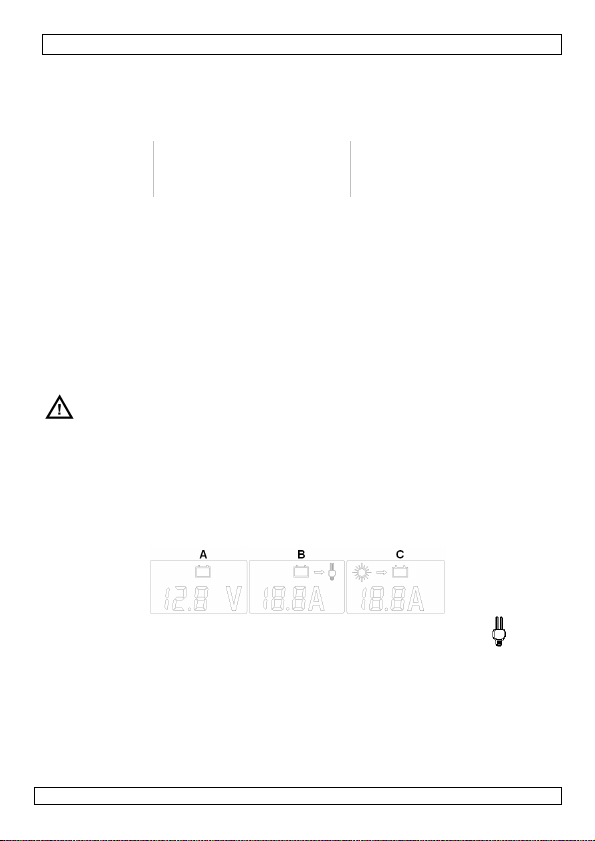

•L’afficheur LCD [1] affiche la tension de la batterie (A), le courant de décharge
(B) ou le courant de charge (C). Commuter vers les affichages à l’aide de
l’interrupteur [2].
•Couper la connexion vers la charge à l’aide de l’interrupteur [3]. L’icône
indique que la charge est alimentée, pourvu que le dispositif de protection de
décharge excessive ne soit pas enclenché.
•Dispositif de protection de décharge excessive. Ce dispositif s’enclenche
lorsque le niveau de la batterie est trop bas. Le courant vers la charge [9] est
coupé afin d’éviter les endommagements à la batterie. Déconnecter la charge du
connecteur et patienter jusqu’à ce que la batterie soit entièrement rechargée.
•Dispositif de protection de charge excessive. Ce dispositif s’enclenche
lorsque le niveau de la batterie est trop élevé. Le courant provenant du panneau
solaire [7] est coupé afin d’éviter les endommagements à la batterie.
•Dispositif de protection contre les surcharges. Ce dispositif s’enclenche
lorsque la charge nécessite un courant supérieur à 30 A.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 12
•Dispositif de protection contre les courts-circuits. Ce dispositif s’enclenche
lors d’un court-circuit.
•Dispositif de protection contre la polarité inversée. Le régulateur ne
s’allume pas en cas de polarité inversée.
7. Problèmes et solutions
Problème Cause possible Solution
Processus de
charge n’st
pas indiqué
lors de la
connexion du
panneau
1. Polarité inversée
2. Déconnexion
3. Faible ensoleillement
1. Inverser la polarité
2. Reconnecter
3. Repositionner le panneau
Pas de sortie
de courant
1. Interrupteur [3] éteint.
2. Batterie mal connectée,
déconnexion ou polarité
inversée.
3. Polarité de la charge
inversée.
4. Protection de décharge
excessive enclenchée
5. Protection surcharge ou
court-circuit enclenchée
1. Enfoncer interrupteur [3]
2. Connecter batterie, contrôler polarité
et reconnecter
3. Inverser la polarité
4. Déconnecter la charge et recharger
la batterie
5. S’assurer que la charge n’est pas
court-circuitée et qu’elle ne n’nécessite
pas plus de 30 A. Enfoncer [3] le cas
échéant.
. Spécifications techniques
SOL30UC12V SOL30UC24V
courant d’entrée (max.) 30 A
courant de charge (max.) 30 A
tension d’entrée (max.) 22 V 50 V
protection surcharge 14,5 V ± 0,2 V 29,0 V ± 0,2 V
protection décharge excessive 10,7 V ± 0,2 V 21,4 V ± 0,2 V
tension de sortie 12 VCC 24 VCC
courant à charge zéro < 1 mA
perte de tension pendant la recharge ≤ 0,4 V
perte de tension pendant la décharge ≤ 0,2 V
température de service -25°C ~ 60°C
dimensions 160 x 95 x 40 mm
poids ± 350 g
N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman ne
sera aucunement responsable de dommages ou lésions survenus à un
usage (incorrect) de cet appareil. Pour plus d’information concernant cet
article, visitez notre site web www.velleman.eu. Toutes les informations
présentées dans cette notice peuvent être modifiées sans notification
préalable.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 13
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este
producto
Este símbolo en este aparato o el embalaje indica que, si tira las
muestras inservibles, podrían dañar el medio ambiente.
No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica;
debe ir a una empresa especializada en reciclaje. Devuelva este aparato a
su distribuidor o a la unidad de reciclaje local.
Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado el SOL30UC12V / SOL30UC24V! Lea atentamente las
instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el
transporte no lo instale y póngase en contacto con su distribuidor.
El SOL30UC12V / SOL30UC24V es un regulador de carga solar que regula la carga
de la batería protegiendo de esa manera todo el sistema fotovoltaico.
2. Instrucciones de seguridad
Sólo para el uso en interiores. No exponga este equipo a lluvia,
humedad ni a ningún tipo de salpicadura o goteo.
Mantenga el aparato lejos del alcance de personas no capacitadas y
niños.
El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
Contacte con su distribuidor si necesita piezas de recambio.
Cuidado durante la instalación: puede sufrir una peligrosa
descarga eléctrica.
•Daños causados por descuido de las instrucciones de seguridad de este manual
invalidarán su garantía y su distribuidor no será responsable de ningún daño u
otros problemas resultantes.
•Los daños causados por modificaciones no autorizadas, no están cubiertos por
la garantía.
3. Normas generales
•No agite el aparato. Evite usar excesiva fuerza durante el manejo y la
instalación.
•No exponga este aparato a polvo, humedad y temperaturas extremas.
•Familiarícese con el funcionamiento del aparato antes de utilizarlo.
•Por razones de seguridad, las modificaciones no autorizadas del aparato están
prohibidas.
•Utilice sólo el aparato para las aplicaciones descritas en este manual. Un uso
desautorizado anula la garantía completamente.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 14
4. Descripción
Véase la figura en la página 3 de este manual del usuario.
1 pantalla LCD 4 caja 7 Conexiones placa solar
2 interruptor pantalla 5 placa de montaje metálica Conexiones batería
3 interruptor carga 6 agujeros de montaje (4x) 9 Conexiones carga
5. Instalación
•Monte el regulador en un lugar fresco, seco y bien aireado al introducir un tornillo
M4x20 (tornillo no incl.) en cada agujero de montaje [6].
•Conecte una batería recargable de 12 V (SOL30UC12V, no incl.) o 24 V
(SOL30UC24V, no incl.) al conector [8]. Respete la polaridad.
•Conecte un aparato (no incl.) al conector [9]. Asegúrese de que la carga
conectada sea compatible con el regulador. Respete la polaridad.
•Conecte la placa solar (no incl.) al conector [11]. Asegúrese de que la carga
conectada sea compatible con el regulador. Respete la polaridad.
Nunca cortocircuite ni invierta la polaridad de la batería, la placa o la
carga para evitar daños irrevocables.
•Desconexión del regulador: primero, desactive el regulador y desconecte la placa
solar, la carga y luego la batería.
•Utilice conexiones cortas para disminuir las pérdidas de corriente.
6. Uso
•La pantalla LCD [1] visualiza la tensión de la batería (A), la corriente de descarga
(B) o la corriente de carga (C). Conmute a las pantallas con el interruptor [2].
•Corte la conexión hacia la carga con el interruptor [3]. El icono indica que la
carga está alimentada, salvo si está activada la protección de descarga
excesiva.
•Protección de descarga excesiva. Se activa si el nivel de la batería es
demasiado bajo. La corriente hacia la carga [9] se corta para no dañar la batería.
Desconecte la carga del conector y espere hasta que la batería esté
completamente recargada.
•Protección de carga excesiva. Se activa si el nivel de la batería es demasiado
elevado. La corriente que viene de la placa solar [7] se corta para no dañar la
batería.
•Protección contra las sobrecargas. Se activa si la carga necesita una corriente
superior a 30 A.
•Protección contra los cortocircuitos. Se activa si ocurre un cortocircuito.
•Protección contra la polaridad inversa. El regulador sólo se ilumina en caso
de polaridad inversa.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 15
7. Solución de problemas
Problema Causa posible Solución
No está
indicado el
procedimiento
de carga al
conectar la
placa solar
1. Polaridad inversa
2. Desconexión
3. demasiado poco luz
solar
1. Invierta la polaridad
2. Vuelva a conectar
3. Desplace la placa solar
No hay una
salida de
corriente
1. Interruptor [3]
desactivado.
2. Batería mal conectado,
desconexión o polaridad
inversa.
3. Polaridad de la carga
invertida.
4. Protección de descarga
excesiva activada
5. Protección de sobrecarga
o contra cortocircuitos
activada
1. Pulse interruptor [3]
2. Conecte batería, controle polaridad y
vuelva a conectar
3. Invierta la polaridad
4. Desconecte la carga y vuelva a
cargar la batería
5. Asegúrese de que la carga no esté
cortocircuitada y que no necesite más
que 30 A. Pulse [3] si no es el caso.
. Especificaciones
SOL30UC12V SOL30UC24V
corriente de entrada (máx.) 30 A
corriente de carga (máx.) 30 A
tensión de entrada (máx.) 22 V 50 V
protección de sobrecarga 14,5 V ± 0,2 V 29,0 V ± 0,2 V
protección descarga excesiva 10,7 V ± 0,2 V 21,4 V ± 0,2 V
tensión de salida 12 VCC 24 VCC
Corriente a carga cero < 1 mA
pérdida de tensión durante la carga ≤ 0,4 V
pérdida de tensión durante la descarga ≤ 0,2 V
temperatura de funcionamiento -25°C ~ 60°C
dimensiones 160 x 95 x 40 mm
peso ± 350 g
Utilice este aparato sólo con los accesorios originales. Velleman Spain SL
no será responsable de daños ni lesiones causados por un uso (indebido)
de este aparato. Para más información sobre este producto, visite nuestra
página web www.velleman.eu. Se pueden modificar las especificaciones y
el contenido de este manual sin previo aviso.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 16
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die
Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt
Schaden zufügen kann.
Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als
unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen
von einer spezialisierten Firma zwecks Recycling entsorgt werden.
Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen
retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre
örtliche Behörde.
Wir bedanken uns für den Kauf des SOL30UC12V / SOL30UC24V! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob
Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät
nicht und wenden Sie sich an Ihren Händler.
Der SOL30UC12V / SOL30UC24V ist ein Laderegler für Solarzellenplatten und
stellen sicher, dass der Ladestrom zur und von der Batterie optimal geregelt wird.
2. Sicherheitshinweise
Nur für die Anwendung im Innenbereich.
Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät
keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.
Halten Sie Kinder und Unbefugte vom Gerät fern.
Es gibt keine zu wartenden Teile.
Bestellen Sie eventuelle Ersatzteile bei
Ihrem Fachhändler.
Stromschlaggefahr während der Installation.
•Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht
werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden
übernimmt der Hersteller keine Haftung.
•Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der
Garantieanspruch.
3. Allgemeine Richtlinien
•Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation
und Bedienung des Gerätes.
•Schützen Sie das Gerät vor extreme Temperaturen, Staub und Feuchte.
•Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen
vertraut gemacht haben.
•Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 17
•Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser
Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und
erlischt der Garantieanspruch.
4. Umschreibung
Siehe Abbildung, Seite 2 dieser Bedienungsanleitung.
1 LCD-Display 4 Gehäuse 7 Anschluss Solarzellenplatte
2 Taste Display 5 Montageplatte aus Metall Anschlüsse Batterie
3 Taste Last 6 Montagelöcher (4x) 9 Anschlüsse Last
5. Installation
•Montieren Sie den Solarladeregler mit den 4 Montagelöchern [6] an einer kühlen,
trockenen und gut gelüfteten Stelle. Befestigen Sie mit M4x20-Schrauben (nicht
mitgeliefert). Stellen Sie den EIN/AUS-Schalter [6] auf ‘off’.
•Verbinden Sie eine aufladbare 12V-Batterie (SOL30UC12V, nicht mitgeliefert)
oder 24V-Batterie (SOL30UC24V, nicht mitgeliefert) mit Anschluss [8].
Beachten Sie die Polarität.
•Verbinden Sie ein Gerät (nicht mitgeliefert) mit Anschluss [9]. Beachten Sie,
dass die verwendete Last mit diesem Solarladeregler kompatibel ist.
•Verbinden Sie die Solarzellenplatte (nicht mitgeliefert) mit Anschluss [11].
Beachten Sie, dass die verwendete Solarzellenplatte mit diesem Solarladeregler
kompatibel ist. Beachten Sie die Polarität beim Anschluss.
Verursachen Sie keinen Kurzschluss und respektieren Sie die
Polarität der Batterie, der Solarzellenplatte und der Last um
irreparable Schäden zu vermeiden.
•Den Solarladeregler trennen: stellen Sie den EIN/AUS-Schalter auf ‘off’ und
trennen Sie die Solarzellenplatte, die Last und erst danach die Batterie.
•Halten Sie die Anschlüsse möglichst kurz um Spannungsverlust zu vermeiden.
6. Anwendung
•Das LCD-Display [1] zeigt die Batteriespannung (A), den Entladestrom zur Last
(B) oder den Ladestrom (C) an. Gehen Sie mit Taste [2] zu den
unterschiedlichen Displays.
•Schalten Sie den Anschluss zur Last mit Taste [3] ein/aus. Das Symbol
erscheint wenn der Anschluss eingeschaltet ist (außer wenn der de
Tiefentladeschutz eingeschaltet ist).
•Tiefentladeschutz. Bei einer zu niedrigen Spannung wird der Strom zur Last [9]
abgeschlossen werden um Schaden an der Batterie zu vermeiden. Trennen Sie die
Last vom Ausgang und warten Sie bis die Batterie wieder völlig geladen ist.
•Ladeschutz. Bei einer zu hohen Spannung wird der Strom zur Solarzellenplatte
[7] abgeschlossen werden um Schaden an der Batterie zu vermeiden.
•Überlastschutz. Schaltet ein wenn die Last einen Strom von über 30A braucht.
•Kurzschlussschutz. Schaltet ein bei Kurzschluss.

SOL30UC12V & SOL30UC24V
00 (15/09/200 ) 1
•Verpolungsschutz. Der Solarladeregler schaltet nicht ein wenn es eine falsche
Polarität im Kreis gibt.
7. Problemlösung
Problem Mögliche Ursache Mögliche Lösung
Ladeverfahren
wird bei
Anschluss der
Solarzellenplatte
nicht angezeigt
1. umgepolt
2. Schlechter Anschluss
3. ungenügend
Sonnenlicht
1. ändern Sie die Polarität
2. Schließen Sie wieder an
3. Verstellen Sie die Solarzellenplatte
Es gibt keinen
Ausgang auf
Anschlüsse
1. Taste [3] ausgeschaltet
2. Batterie nicht
angeschlossen, schlechter
Anschluss oder umgepolt.
3. Last umgepolt.
4. Tiefentladeschutz.
5. Kurzschlussschutz oder
Überlastschutz
eingeschaltet.
1. Drücken Sie Taste [3]
2. Schließen Sie Batterie an,
überprüfen Sie die Polarität en
Anschluss.
3. ändern Sie die Polarität.
4. Trennen Sie die Last und laden Sie
die Batterie völlig.
5. überprüfen Sie ob es einen
Kurzschluss gibt und ob die Last nicht
mehr als 30 A braucht. Drücken Sie
[3] wen in Ordnung.
. Technische Daten
SOL30UC12V SOL30UC24V
Eingangsstrom (max.) 30 A
Ladestrom (max.) 30 A
Eingangsspannung (max.) 22 V 50 V
Überlastschutz 14,5 V ± 0,2 V 29,0 V ± 0,2 V
Tiefentladeschutz 10,7 V ± 0,2 V 21,4 V ± 0,2 V
Ausgangsspannung 12 VDC 24 VDC
Strom bei Nulllast < 1 mA
Spannungsverlust beim Laden ≤ 0,4 V
Spannungsverlust beim
Entladen
≤ 0,2 V
Betriebstemperatur -25°C ~ 60°C
Abmessungen 160 x 95 x 40 mm
Gewicht ± 350 g
Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman
NV übernimmt keine Haftung für Schaden oder Verletzungen bei
(falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem
Produkt, siehe www.velleman.eu. Alle Änderungen ohne vorherige
Ankündigung vorbehalten.
