VelLight LEDA204WW User manual

LEDA204WW/
LEDA205WW
LED DECK LIGHT - WARM WHITE
LED-GRONDSPOT - WARMWIT
PROJECTEUR DE SOL À LED - BLANC CHAUD
FOCO DE SUELO - BLANCO CÁLIDO
BODENSTRAHLER - WARMWEIß
LEDA204WW
LEDA205WW
USER MANUAL 3
GEBRUIKERSHANDLEIDING 6
MODE D'EMPLOI 10
MANUAL DEL USUARIO 14
BEDIENUNGSANLEITUNG 18

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 2 ©Velleman nv

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 3 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product

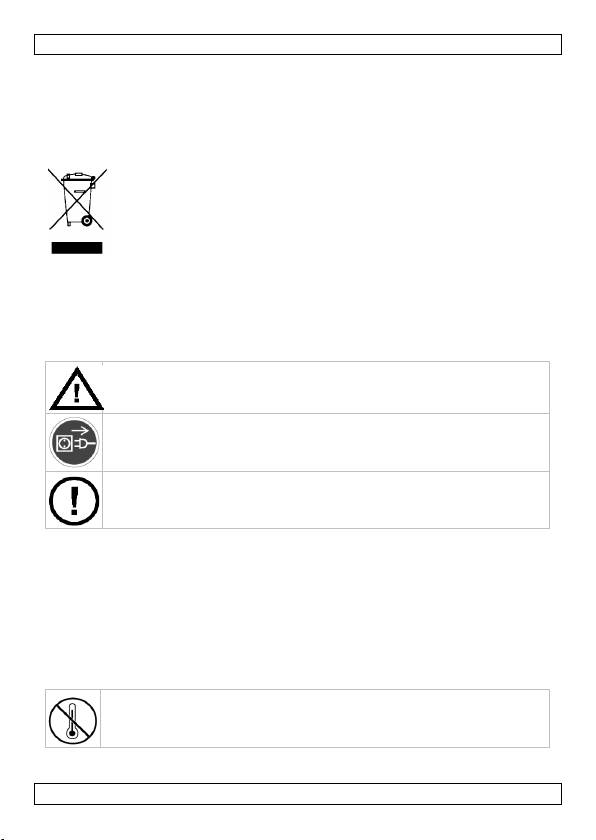

This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment. Do not
dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Vellight! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized users.
This luminaire does not have a built-in device to disconnect it from
the electric mains. Make sure to electrically isolate the luminaire
before installation or maintenance activities are performed.
DO NOT disassemble or open the cover. There are no user-
serviceable parts inside the device. Refer to an authorized dealer
for service and/or spare parts.
A qualified technician should install and service this device.
Make sure that the available voltage does not exceed the voltage stated
in the specifications of this manual.
Do not crimp the power cord and protect it against damage. Have an
authorised dealer replace it if necessary.
3. General Guidelines
Refer to the Velleman®Service and Quality Warranty on the last pages
of this manual.
Keep this device away from extreme temperatures.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 4 ©Velleman nv
Protect this device from shocks and abuse. Avoid brute force when
operating the device.
This device is not suitable for dimming.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons. Damage
caused by user modifications to the device is not covered by the
warranty.
Only use the device for its intended purpose. All other uses may lead to
short circuits, burns, electroshocks, lamp explosion, crash, etc. Using
the device in an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual is not
covered by the warranty and the dealer will not accept responsibility for
any ensuing defects or problems.
Keep this manual for future reference.
4. Features
kit with 5 round or square LED deck lights
aluminium waterproof LED light
the spotlight offers a comprehensive range of lighting options
makes an ideal, easy-to-install solution for many lighting applications
waterproof LED: IP67
5. Installation
Install each LED lamp in its mounting hole.
1. Choose an appropriate mounting spot and use a hole saw (not
included) with a diameter of 33 mm to drill the hole.
2. Squeeze the spring blades, insert the LED lamp into the hole and
release the blades so that the lamp fixes itself into the hole.

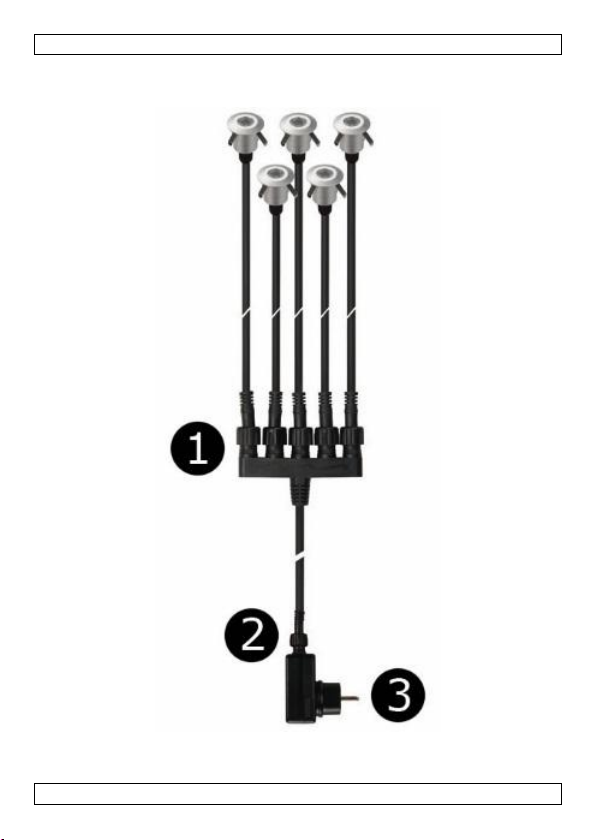

Connection
1. Connect each LED lamp to the splitter. Do not force.
2. Connect the splitter to the power module.
3. Insert the power plug into a mains socket.
6. Cleaning and Maintenance
The electric power supply cables must not show any damage. Have a
qualified technician maintain the device.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 5 ©Velleman nv
Wipe the device regularly with a moist, lint-free cloth. Do not use
alcohol or solvents.
There are no user-serviceable parts.
Contact your dealer for spare parts if necessary.
7. Technical Specifications
electrical data
power LED module
5 x 1 deck light
total nominal power
< 6 W
nominal voltage driver
230 VAC
power factor
> 0.45
energy consumption (kWh/1000 h)
6
light technical data
colour
warm white
colour temperature
3200 K
beam angle
30°
luminous flux
20 lm / deck light
colour rendering index
> 80
starting time
< 0.5 s
warm-up time (60 %)
< 1 s
lifespan
nominal life time
20.000 h
number of switching cycles
10.000
mounting hole diameter
± 33 mm
cable length for each LED
± 100 cm
weight
75 g
dimensions LED module
LEDA204WW
Ø 40 x 57 mm
LEDA205WW
40 x 40 x 57 mm
Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to
change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 6 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het
na zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U meet
dit toestel naar uw dealer of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel
in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Houd dit toestel buiten het bereik van kinderen en onbevoegden.
Dit verlichtingstoestel heeft geen ingebouwde uitrusting om het los
te koppelen van het stroomnet. Isoleer het toestel elektrisch voor
de installatie of onderhoud.
Demonteer of open dit toestel NOOIT. Er zijn geen door de
gebruiker vervangbare onderdelen in dit toestel. Voor onderhoud
of reserveonderdelen, contacteer uw dealer.
Laat dit toestel installeren en onderhouden door een geschoolde technicus.
De beschikbare netspanning mag niet hoger zijn dan de spanning in de
specificaties achteraan de handleiding.
De voedingskabel mag niet beschadigd zijn of ingekort worden. Laat uw
dealer zo nodig een nieuwe kabel plaatsen.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 7 ©Velleman nv
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.
Bescherm dit toestel tegen extreme temperaturen.
Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening van het toestel.
Dit toestel is niet geschikt om te dimmen.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade
door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt
niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. Andere
toepassingen kunnen leiden tot kortsluitingen, brandwonden,
elektrische schokken, enz. De garantie vervalt automatisch bij
ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding. Uw dealer is niet aansprakelijk voor
defecten of problemen die hierdoor veroorzaakt zijn.
Bewaar deze handleiding voor verdere raadpleging.
4. Eigenschappen
set met 5 ronde LED-grondspots
waterdichte aluminium ledlamp
de spot biedt vele verlichtingsmogelijkheden
gemakkelijke installatie, ideale oplossing voor vele sfeervolle
verlichtingstoepassingen
waterdichte led: IP67
5. Installatie
Installeer elke ledlamp in het overeenkomstige montagegat.
1. Kies een geschikte montageplaats en gebruik een gatenzaag (niet
meegeleverd) met een diameter van 33 cm, om het gat te boren.
2. Druk de veerbladen in, plaats de ledlamp in het gat en laat de
veerbladen los zodat de ledlamp in de gemaakte opening kan worden
geplaatst.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 8 ©Velleman nv
Aansluiting
1. Sluit elke ledlamp aan op de splitter. Niets forceren.
2. Sluit de splitter aan op de voedingsmodule.
3. Steek de stekker in het stopcontact.
6. Reiniging en onderhoud
De voedingskabels mogen niet beschadigd zijn. Laat het toestel
onderhouden door een geschoolde technicus.
Maak het toestel geregeld schoon met een vochtige, niet pluizende
doek. Gebruik geen alcohol of oplosmiddelen.
Er zijn geen onderdelen die de gebruiker zelf kan vervangen.
Bestel eventuele reserveonderdelen bij uw dealer.
7. Technische specificaties
elektrische gegevens
vermogen (led-module)
5 x 1 grondspot
nominaal vermogen
< 6 W
nominale spanning (driver)
230 VAC
vermogensfactor
> 0.45
energieverbruik (kWh/1000 u)
6
technische gegevens
kleur
warmwit
kleurtemperatuur
3200 K
stralingshoek
30°
lichtstroom
20 lm / grondspot
kleurweergave-index
> 80
starttijd
< 0.5 s
opwarmtijd (60 %)
< 1 s
levensduur
nominale levensduur
20.000 u
aantal schakelcycli
10.000
boordiameter
± 33 mm
kabellengte voor elke led
± 100 cm

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 9 ©Velleman nv
gewicht
75 g
afmetingen led-module
LEDA204WW
Ø 40 x 57 mm
LEDA205WW
40 x 40 x 57 mm
Gebruik dit toestel enkel met originele accessoires. Velleman nv is
niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik
van dit toestel. Voor meer informatie over dit product en de laatste
versie van deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle
wereldwijde rechten voorbehouden. Het is niet toegestaan om deze
handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 10 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit

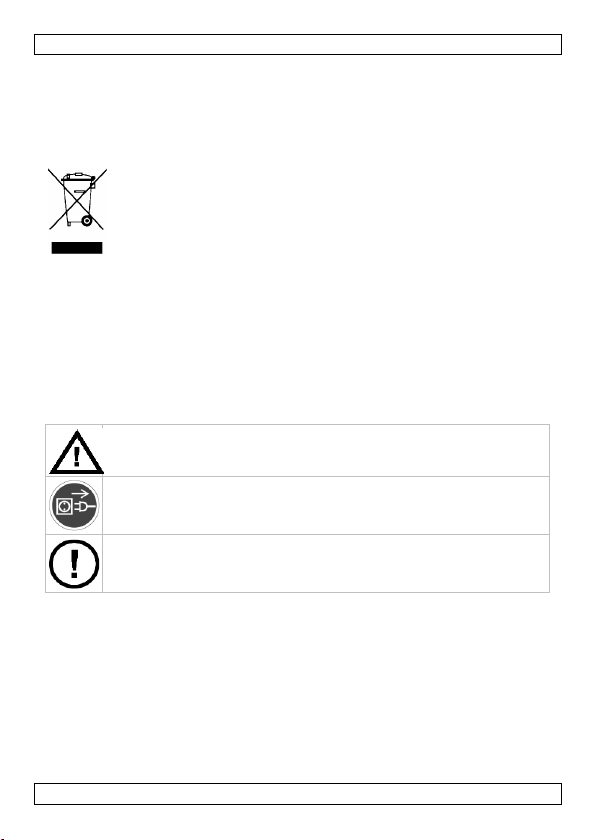

Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne pas
jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri
sélectif ; une déchetterie traitera l’appareil en question. Renvoyer
l'appareil à votre fournisseur ou à un service de recyclage local. Il
convient de respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent mode
d'emploi avant la mise en service de l’appareil. Si l’appareil a été
endommagé pendant le transport, ne pas l’installer et consulter votre
revendeur.
2. Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des personnes
non autorisées.
Cet appareil n'est pas équipé d'un interrupteur ON/OFF pour le
déconnecter du réseau électrique. Veiller à isoler électriquement
l'appareil avant l'installation ou l'entretien.
NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a aucune
pièce réparable par l’utilisateur. Commander des pièces de
rechange éventuelles chez votre revendeur.
Confier l’installation et l’entretien à un technicien qualifié.
S'assurer que la tension ne dépasse pas la tension indiquée dans les
spécifications de ce mode d'emploi.
Le câble d’alimentation ne peut pas être replissé ou endommagé.
Demander à votre revendeur de le remplacer si nécessaire.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 11 ©Velleman nv
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de ce
mode d'emploi.
Protéger cet appareil contre les températures extrêmes.
Protéger l’appareil des chocs et de l'abus. Traiter l'appareil avec
circonspection pendant l’opération.
Cet appareil ne convient pas à l'utilisation avec un variateur.
Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les
dommages occasionnés par des modifications par le client ne tombent
pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Tout autre usage peut
causer des courts-circuits, des brûlures, des électrochocs, explosion de
lampe, chute, etc. Un usage impropre annule d'office la garantie.
La garantie ne s’applique pas aux dommages survenus en négligeant
certaines directives de ce mode d'emploi et votre revendeur déclinera
toute responsabilité pour les problèmes et les défauts qui en résultent.
Garder ce mode d'emploi pour toute référence ultérieure.
4. Caractéristiques
jeu de 5 projecteurs de sol ronds
lampe LED en aluminium étanche à l'eau
le projecteur offre beaucoup de possibilités d'éclairage
solution idéale et facile à installer pour de nombreuses applications
d'éclairage
LED étanche : IP67
5. Installation
Installer chaque lampe LED dans le trou de montage correspondant.
1. Choisir un emplacement approprié et utiliser une scie-cloche (non incl.)
avec un diamètre de 33 mm, pour percer le trou.
2. Serrer les lames à ressort, insérer la lampe LED dans le trou et
relâcher les lames afin que la lampe se fixe dans le trou.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 12 ©Velleman nv
Connexion
1. Connecter chaque LED au répartiteur. Ne pas forcer.
2. Connecter le répartiteur au module d'alimentation.
3. Brancher la fiche sur une prise électrique.
6. Nettoyage et entretien
Les câbles d'alimentation électriques ne peuvent pas être endommagés.
Un technicien qualifié doit réviser l’appareil.
Nettoyer régulièrement l’appareil avec un chiffon humide non
pelucheux. Éviter l’usage d’alcool et de solvants.
Il n’y a aucune pièce réparable par l’utilisateur.
Commander des pièces de rechange éventuelles chez votre revendeur.
7. Spécifications techniques
données électriques
puissance (module LED)
5 x 1 projecteur de sol
puissance nominale
< 6 W
tension nominale (driver)
230 VCA
facteur de puissance
> 0.45
consommation d'énergie
(kWh/1000 h)
6
données techniques
couleur
blanc chaud
température de la couleur
3200 K
angle de rayonnement
30°
flux lumineux
20 lm / projecteur de sol
indice de rendu de couleur
> 80
temps de démarrage
< 0.5 s
temps de chauffe (60 %)
< 1 s
durée de vie
durée de vie nominale
20.000 h
nombre de cycles d'allumage
10.000
diamètre de perçage
± 33 mm
longueur du câble pour chaque LED
± 100 cm

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 13 ©Velleman nv
poids
75 g
dimensions (module LED)
LEDA204WW
Ø 40 x 57 mm
LEDA205WW
40 x 40 x 57 mm
N’employer cet appareil qu’avec des accessoires d’origine. La SA
Velleman ne peut, dans la mesure conforme au droit applicable être
tenue responsable des dommages ou lésions (directs ou indirects)
pouvant résulter de l’utilisation de cet appareil. Pour plus
d'informations concernant cet article et la dernière version de ce
mode d'emploi, consulter notre site www.velleman.eu. Toutes les
informations présentées dans ce mode d'emploi peuvent être
modifiées sans notification préalable.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode
d'emploi. Tous droits mondiaux réservés. Toute reproduction,
traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode
d'emploi par quelque procédé ou sur tout support électronique que ce soit
est interdite sans l’accord préalable écrit de l’ayant droit.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 14 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a
este producto
Este símbolo en este aparato o el embalaje indica que, si tira las
muestras inservibles, podrían dañar el medio ambiente. No tire
este aparato (ni las pilas, si las hubiera) en la basura doméstica;
debe ir a una empresa especializada en reciclaje. Devuelva este
aparato a su distribuidor o a la unidad de reciclaje local. Respete
las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Vellight! Lea atentamente las instrucciones del manual
antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo
instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Mantenga el aparato lejos del alcance de personas no capacitadas
y niños.
Esta aparato no está equipado con un interruptor ON/OFF para
desconectarlo de la red eléctrica. Aísle el aparato
eléctricamente antes de su instalación o de cualquier actividad
de mantenimiento.
NUNCA desmonte ni abra la caja. El usuario no habrá de efectuar
el mantenimiento de ninguna pieza. Contacte con su distribuidor si
necesita piezas de recambio.
La instalación y el mantenimiento deben ser realizados por un técnico
cualificado.
Asegúrese de que la tensión de red no sea mayor que la tensión
indicada en las especificaciones.
No aplaste el cable de alimentación y protéjalo contra posibles daños. Si
es necesario, pida a su distribuidor reemplazar el cable de alimentación.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 15 ©Velleman nv
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este
manual del usuario.
No exponga este equipo a temperaturas extremas.
Proteja el aparato contra choques y golpes. Evite usar excesiva
fuerza durante el manejo.
No es posible ajustar la intensidad de luz de este aparato.
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del aparato
están prohibidas. Los daños causados por modificaciones no
autorizadas, no están cubiertos por la garantía.
Utilice sólo el aparato para las aplicaciones descritas en este manual. a
fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc.
Su uso incorrecto anula la garantía completamente.
Los daños causados por descuido de las instrucciones de seguridad de
este manual invalidarán su garantía y su distribuidor no será
responsable de ningún daño u otros problemas resultantes.
Guarde este manual del usuario para cuando necesite consultarlo.
4. Características
juego de 5 focos de suelo redondos
focos LED de aluminio resistentes al agua
ofrece muchas posibilidades de iluminación
fácil instalación, solución ideal para muchas aplicaciones de iluminación
LED resistente al agua: IP67
5. Instalación
Instale cada foco LED en su agujero de montaje.
1. Seleccione un lugar de montaje adecuado y utilice una sierra de corona
(no incl.) con un diámetro de 33 mm para taladrar el agujero.
2. Presione las abrazaderas de fijación, introduzca el foco LED en el
agujero y suelte las abrazaderas de fijación para que el foco pueda
fijarse en el agujero.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 16 ©Velleman nv
Conexión
1. Conecte cada foco LED a la caja de distribución. No fuerce.
2. Conecte la caja de distribución al módulo de alimentación.
3. Enchufe el aparato a una toma eléctrica adecuada
6. Limpieza y mantenimiento
No dañe los cables de alimentación. Contacte con un técnico
especializado para instalar el aparato. El mantenimiento debe ser
realizado por un técnico cualificado.
Limpie el aparato regularmente con un paño húmedo sin pelusas. No
utilice alcohol ni disolventes.
El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
Contacte con su distribuidor si necesita piezas de recambio.
7. Especificaciones
datos eléctricos
potencia (módulo LED)
5 x 1 foco de suelo
potencia nominal total
< 6 W
tensión nominal (driver)
230 VAC
factor de potencia
> 0,45
consumo kWh/1000 h
6
datos técnicos
color
blanco cálido
temperatura del color
3200 K
ángulo del haz
30°
flujo luminoso
20 lm / foco de suelo
índice de reproducción cromática
(Ra)
> 80
tiempo de arranque
< 0.5 s
tiempo de calentamiento (60 %)
< 1 s
duración de vida
duración de vida nominal
20.000 h
número de ciclos de conmutación
10.000
diámetro de taladro
± 33 mm
longitud del cable para cada LED
± 100 cm

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 17 ©Velleman nv
peso
75 g
dimensiones (módulo LED)
LEDA204WW
Ø 40 x 57 mm
LEDA205WW
40 x 40 x 57 mm
Utilice este aparato sólo con los accesorios originales. Velleman NV
no será responsable de daños ni lesiones causados por un uso
(indebido) de este aparato. Para más información sobre este
producto y la versión más reciente de este manual del usuario, visite
nuestra página www.velleman.eu. Se pueden modificar las
especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del
usuario. Todos los derechos mundiales reservados. Está estrictamente
prohibido reproducir, traducir, copiar, editar y guardar este manual del
usuario o partes de ello sin el consentimiento previo por escrito del
propietario del copyright.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 18 ©Velleman nv
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an,
dass die Entsorgung dieses Produktes nach seinem Lebenszyklus
der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder
verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit
oder verwendeten Batterien müssen von einer spezialisierten
Firma zwecks Recycling entsorgt werden. Diese Einheit muss an
den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien
an Ihre örtliche Behörde.
Vielen Dank, dass Sie sich für Vellight entschieden haben! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie,
ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das
Gerät nicht und wenden Sie sich an Ihren Händler.
2. Sicherheitshinweise
Halten Sie Kinder und Unbefugte vom Gerät fern.
Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es
vom Netz zu trennen. Isolieren Sie das Gerät vor der Installation
oder der Wartung elektrisch.
Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu
wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem
Fachhändler.
Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht
höher ist als die Netzspannung beschrieben in dieser
Bedienungsanleitung.
Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann.
Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 19 ©Velleman nv
3. Allgemeine Richtlinien
Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser
Bedienungsanleitung.
Schützen Sie das Gerät vor extremen Temperaturen.
Vermeiden Sie Erschütterungen. Wenden Sie bei der Bedienung
keine Gewalt an.
Das Gerät ist nicht dimmbar.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen
Funktionen vertraut gemacht haben.
Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der
Garantieanspruch.
Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser
Bedienungsanleitung Jede andere Verwendung ist mit Gefahren wie
Kurzschluss, Brandwunden, elektrischem Schlag usw. verbunden. Bei
falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.
Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung
verursacht werden, erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme
auf.
4. Eigenschaften
Set mit 5 runden Bodenstrahlern
wasserdichte Alu-LED-Leuchten
bietet viele Beleuchtungsmöglichkeiten
einfache Installation, ideale Lösung für viele Beleuchtungsanwendungen
wasserdichte LED: IP67
5. Installation
Stecken Sie jede LED-Bodenleuchte in die vorgesehene Öffnung.
1. Wählen Sie eine geeignete Montageposition für die LED-Leuchte aus
und verwenden Sie eine Lochsäge (nicht mitgeliefert) mit einem
Durchmesser von 33 mm, um das Loch zu bohren.

LEDA204WW/LEDA205WW
V. 02 –28/05/2015 20 ©Velleman nv
2. Drücken Sie die Halteklammern, stecken Sie die LED-Leuchte in die
vorgesehene Öffnung und lassen Sie die Halteklammern los damit die
LED-Leuchte sich in der Öffnung fixieren kann.
Anschluss
1. Verbinden Sie die LED-Leuchte mit der Anschlussbox. Forcieren Sie
nicht.
2. Verbinden Sie die Anschlussbox mit dem Leistungsmodul.
3. Stecken Sie den Stecker in die Steckdose.
6. Reinigung und Wartung
Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie
das Gerät von einer Fachkraft warten.
Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch.
Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
Es gibt keine zu wartenden Teile.
Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
7. Technische Daten
elektrische Daten
Leistung (LED-Modul)
5 x 1 Bodeneinbauleuchte
Gesamtnennleistung
< 6 W
Nennspannung (Treiber)
230 VAC
Leistungsfaktor
> 0,45
Stromverbrauch (kWh/1000h)
6
technische Daten
Farbe
warmweiß
Farbtemperatur
3200 K
Abstrahlwinkel
30°
Lichtstrom
20 lm / Bodeneinbauleuchte
Farbwiedergabe-Index (Ra)
> 80
Anfangszeit
< 0.5 s
Aufwärmzeit (60 %)
< 1 s
Lebensdauer
Nennlebensdauer
20.000 h
Anzahl Schaltzyklen
10.000
Lochdurchmesser
± 33 mm
Kabellänge für jede LED
± 100 cm
