VelLight LEDA212NW User manual

LEDA211NW/
LEDA212NW
LED BULKHEAD LIGHT - 10 W - NEUTRAL WHITE
BULKHEAD LEDLAMP - 10 W - NEUTRAALWIT
LAMPE LED DE CLOISON - 10 W - BLANC NEUTRE
ILUMINACIÓN LED DE PARED - 5.5 W - BLANCO NEUTRO
LED-WANDLEUCHTE - 5.5 W - NEUTRALWEIß
CANDEEIRO LED - 5.5 W - BRANCO NEUTRO
LUCE A LED - 5.5 W - BIANCO NEUTRO
LEDA211NW
LEDA212NW
USER MANUAL 4
GEBRUIKERSHANDLEIDING 8
MODE D'EMPLOI 12
MANUAL DEL USUARIO 16
BEDIENUNGSANLEITUNG 20
MANUAL DO UTILIZADOR 24
MANUALE UTENTE 28

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 2 ©Velleman nv

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 3 ©Velleman nv

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 4 ©Velleman nv
USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of
the device after its lifecycle could harm the environment. Do not
dispose of the unit (or batteries) as unsorted municipal waste; it
should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling
service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Vellight! Please read the manual thoroughly before
bringing this device into service. If the device was damaged in transit, do
not install or use it and contact your dealer.
2. Safety Instructions
Keep this device away from children and unauthorized users.
Risk of electroshock when opening the cover. Touching
live wires can cause life-threatening electroshocks. Do not
disassemble or open the housing yourself. Have the device
repaired by qualified personnel.
This luminaire does not have a built-in device to disconnect it
from the electric mains. Make sure to electrically isolate the
luminaire before installation or maintenance activities are
performed.
DO NOT disassemble or open the cover. There are no user-
serviceable parts inside the device. Refer to an authorized
dealer for service and/or spare parts.
Caution: device heats up during use.
Respect a minimum distance of 1 m between the device’s light
output and any illuminated surface.
Do not fix the device to flammable surfaces.
A qualified technician should install and service this device.
Make sure that the available voltage does not exceed the voltage stated
in the specifications of this manual.
Do not crimp the power cord and protect it against damage. Have an
authorised dealer replace it if necessary.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 5 ©Velleman nv
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages
of this manual.
Keep this device away from extreme temperatures.
Protect this device from shocks and abuse. Avoid brute force
when operating the device.
This device is not suitable for dimming.
Do not use the luminaire with a cracked or broken
protective glass. Disconnect immediately from the
mains and have it repaired by a qualified technician.
Familiarise yourself with the functions of the device before actually
using it.
All modifications of the device are forbidden for safety reasons. Damage
caused by user modifications to the device is not covered by the
warranty.
Only use the device for its intended purpose. All other uses may lead to
short circuits, burns, electroshocks, lamp explosion, crash, etc. Using
the device in an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual is not
covered by the warranty and the dealer will not accept responsibility for
any ensuing defects or problems.
Use the original packaging if the device is to be transported.
Keep this manual for future reference.
4. Features
surface LED outdoor light
housing colour: grey
waterproof design (IP44)
integrated connection box
5. Overview
Refer to the illustrations on page 2 of this manual.
1
protective glass
3
screw terminal
2
connection compartment
4
power cord

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 6 ©Velleman nv
6. Connection

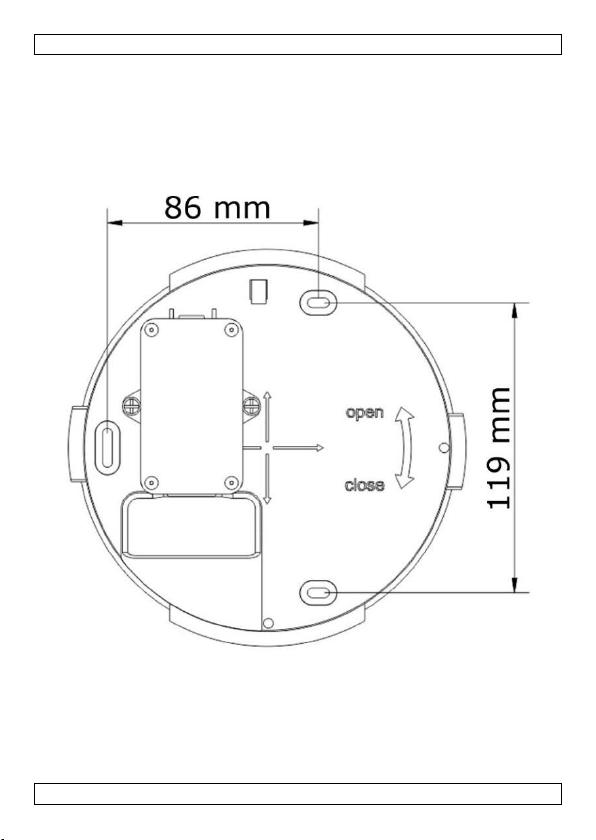

Refer to the illustrations on page 2 and 3 of this manual.
1. Open the base at the back of the lamp.
2. Loosen the 4 screws of the connection compartment using an
appropriate screwdriver.
3. Slide the power cable through the rubber seal and connect to the
screw terminal.
4. Close the connection compartment and secure with the screws.
5. Close the base of the lamp.
6. Install the bulkhead lamp.
7. Cleaning and Maintenance
This luminaire does not have a built-in device to disconnect it from the
electric mains. Make sure to electrically isolate the luminaire before
installation or maintenance activities are performed.
All screws should be tight and free of corrosion.
The housing, the visible parts, the mounting supports and the
installation location (e.g. ceiling, suspension, trussing) should not be
deformed, modified or tampered with; e.g. do not drill extra holes in
mounting supports, do not change the location of the connections…
The electric power supply cables must not show any damage. Have a
qualified technician maintain the device.
If the protective glass is damaged, disconnect the lamp immediately
from the mains. Have it repaired immediately by a qualified technician.
Do not use the lamp with a cracked or broken protective glass.
Wipe the device regularly with a moist, lint-free cloth. Do not use
alcohol or solvents.
There are no user-serviceable parts.
Contact your dealer for spare parts if necessary.
8. Technical Specifications
electrical data
power LED module
25 x 5730 LEDs
total nominal power
10 W
nominal voltage driver
230 V~
power factor
>0.9
energy consumption (kWh/1000 h)
10

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 7 ©Velleman nv
light technical data
colour
neutral white
colour temperature
4000 K
beam angle
120°
luminous flux
700 lm
colour rendering index
>70
starting time
< 0.5 s
warm-up time (60 %)
< 1 s
lifespan
nominal life time
20 000 h
number of switching cycles
10 000
dimensions LED module
LEDA211NW
197 x 197 x 95 mm
LEDA212NW
Ø 197 x 95 mm
weight
LEDA211NW
510 g
LEDA212NW
460 g
IP rating
IP44
Use this device with original accessories only. Velleman nv cannot
be held responsible in the event of damage or injury resulting from
(incorrect) use of this device. For more info concerning this product
and the latest version of this manual, please visit our website
www.velleman.eu. The information in this manual is subject to
change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All
worldwide rights reserved. No part of this manual may be copied,
reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 8 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle burgers van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het
na zijn levenscyclus wordt weggeworpen, dit toestel schade kan
toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij
een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet
dit toestel naar uw dealer of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten
betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel
in gebruik neemt. Werd het toestel beschadigd tijdens het transport,
installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Houd dit toestel buiten het bereik van kinderen en
onbevoegden.
Elektrocutiegevaar bij het openen van het toestel. Raak
geen kabels aan die onder stroom staan om dodelijke
elektrische schokken te vermijden. Open de behuizing niet
zelf. Laat het onderhoud van het toestel over aan een vakman.
Dit toestel is niet uitgerust met een aan/uit-schakelaar om het
van het lichtnet los te koppelen. Isoleer het toestel elektrisch
voor de installatie of onderhoud.
Demonteer of open dit toestel NOOIT. Er zijn geen door de
gebruiker vervangbare onderdelen in dit toestel. Voor
onderhoud of reserveonderdelen, contacteer uw dealer.
Opgelet: de behuizing wordt zeer warm tijdens gebruik.
Houd een minimumafstand van 1 m tussen de lichtuitgang en
het belichte oppervlak.
Bevestig het toestel niet aan een ontvlambaar oppervlak.
Laat dit toestel installeren en onderhouden door een geschoolde
technicus.
De netspanning mag niet hoger zijn dan de spanning in de specificaties
achteraan de handleiding.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 9 ©Velleman nv
De voedingskabel mag niet beschadigd zijn of ingekort worden. Laat uw
dealer zo nodig een nieuwe kabel plaatsen.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze
handleiding.
Bescherm dit toestel tegen extreme temperaturen.
Bescherm tegen schokken. Vermijd brute kracht tijdens de
bediening van het toestel.
Dit toestel is niet geschikt om te dimmen.
Gebruik het toestel niet indien het beschermglas
gebarsten of gebroken is. Ontkoppel het toestel
onmiddellijk en laat het herstellen door een geschoolde
technicus.
Leer eerst de functies van het toestel kennen voor u het gaat
gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen. Schade
door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt
niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. Andere
toepassingen kunnen leiden tot kortsluitingen, brandwonden,
elektrische schokken, enz. De garantie vervalt automatisch bij
ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde
richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid
afwijzen voor defecten of problemen die hier rechtstreeks verband mee
houden.
Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
Bewaar deze handleiding voor verdere raadpleging.
4. Eigenschappen
ledlamp voor muurmontage buitenshuis
kleur van de behuizing: grijs
waterbestendig (IP44)
ingebouwde aansluitdoos

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 10 ©Velleman nv
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
beschermglas
3
lusterklem
2
aansluitdoos
4
voedingskabel
6. Aansluiting
Raadpleeg de afbeeldingen op pagina 2 en volgende van deze handleiding.
1. Open de basis aan de achterkant van het toestel.
2. Draai de 4 schroeven van de aansluitdoos los met een geschikte
schroevendraaier.
3. Schuif de voedingskabel door de rubberpakking en sluit aan op de
lusterklem.
4. Sluit de aansluitdoos en bevestig met de schroeven.
5. Sluit de basis van het toestel.
6. Monteer het toestel.
7. Reiniging en onderhoud
Dit toestel is niet uitgerust met een aan/uit-schakelaar om het van het
lichtnet los te koppelen. Isoleer het toestel elektrisch voor de installatie
of onderhoud.
Alle gebruikte schroeven moeten goed zijn aangespannen en mogen
geen sporen van roest vertonen.
De behuizing, de zichtbare onderdelen, de montagebeugels en de
montageplaats (bijvoorbeeld plafond, ophanging of gebinte) mogen niet
vervormd of aangepast worden; bv. geen extra gaten in
montagebeugels boren, de aansluitingen niet verplaatsen ...
De voedingskabels mogen niet beschadigd zijn. Laat het toestel
onderhouden door een geschoolde technicus.
Indien het beschermglas beschadigd is, ontkoppel het toestel
onmiddellijk. Laat het onmiddellijk herstellen door een geschoolde
technicus. Gebruik het toestel niet indien het beschermglas gebarsten of
gebroken is.
Maak het toestel geregeld schoon met een vochtige, niet pluizende
doek. Gebruik geen alcohol of oplosmiddelen.
Er zijn geen onderdelen die de gebruiker zelf kan vervangen.
Bestel eventuele reserveonderdelen bij uw dealer.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 11 ©Velleman nv
8. Technische specificaties
elektrische gegevens
vermogen (led-module)
25 x 5730 led
nominaal vermogen
10 W
nominale spanning (driver)
230 V~
vermogensfactor
>0.9
stroomverbruik (kWh/1000 u)
10
technische gegevens
kleur
neutraalwit
kleurtemperatuur
4000 K
stralingshoek
120°
lichtstroom
700 lm
kleurweergave-index
>70
starttijd
< 0.5 s
opwarmtijd (60 %)
< 1 s
levensduur
nominale levensduur
20.000 u
aantal schakelcycli
10.000
afmetingen led-module
LEDA211NW
197 x 197 x 95 mm
LEDA212NW
Ø 197 x 95 mm
gewicht
LEDA211NW
510 g
LEDA212NW
460 g
IP-norm
IP44
Gebruik dit toestel enkel met originele accessoires. Velleman nv is
niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik
van dit toestel. Voor meer informatie over dit product en de laatste
versie van deze handleiding, zie www.velleman.eu. De informatie in
deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle
wereldwijde rechten voorbehouden. Het is niet toegestaan om deze
handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 12 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination
d’un appareil en fin de vie peut polluer l'environnement. Ne pas
jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri sélectif
; une déchetterie traitera l’appareil en question. Renvoyer
l'appareil à votre fournisseur ou à un service de recyclage local. Il
convient de respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent mode
d'emploi avant la mise en service de l’appareil. Si l'appareil a été
endommagé pendant le transport, ne pas l’installer et consulter votre
revendeur.
2. Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des
personnes non autorisées.
Risque d’électrocution lors de l’ouverture du boîtier.
Toucher un câble sous tension peut causer des électrochocs
mortels. Ne jamais démonter ni ouvrir le boîtier soi-même.
Confier la réparation de l'appareil à du personnel qualifié.
Cet appareil n'est pas équipé d'un interrupteur ON/OFF pour le
déconnecter du réseau électrique. Veiller à isoler
électriquement l'appareil avant l'installation ou l'entretien.
NE JAMAIS démonter ni ouvrir le boîtier. Il n’y a aucune pièce
réparable par l’utilisateur. Commander des pièces de rechange
éventuelles chez votre revendeur.
Attention : l'appareil chauffe pendant l’usage.
Respecter une distance minimum de 1 m entre la sortie
lumière de l’appareil et la surface illuminée.
Ne pas fixer l'appareil à une surface inflammable.
Confier l’installation et l’entretien à un technicien qualifié.
S'assurer que la tension ne dépasse pas la tension indiquée dans les
spécifications de ce mode d'emploi.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 13 ©Velleman nv
Le câble d’alimentation ne peut pas être replissé ou endommagé.
Demander à votre revendeur de le remplacer si nécessaire.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de ce
mode d'emploi.
Protéger cet appareil contre les températures extrêmes.
Protéger l’appareil des chocs et de l'abus. Traiter l'appareil
avec circonspection pendant l’opération.
Cet appareil ne convient pas à l'utilisation avec un variateur.
Ne pas utiliser l'appareil si le verre de protection est
fissuré ou cassé. Déconnecter immédiatement l'appareil
du réseau électrique et confier la réparation à un
technicien qualifié.
Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
Toute modification est interdite pour des raisons de sécurité. Les
dommages occasionnés par des modifications par le client ne tombent
pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Tout autre usage peut
causer des courts-circuits, des brûlures, des électrochocs, explosion de
lampe, chute, etc. Un usage impropre annule d'office la garantie.
La garantie ne se s’applique pas aux dommages survenus en négligeant
certaines directives de ce mode d'emploi et votre revendeur déclinera
toute responsabilité pour les problèmes et les défauts qui en résultent.
Transporter l’appareil dans son emballage originel.
Garder ce mode d'emploi pour toute référence ultérieure.
4. Caractéristiques
lampe LED pour montage mural à l'extérieur
couleur du boîtier : gris
résistant à l'eau (IP44)
boîtier de connexion intégré
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1
verre de protection
3
serre-fils
2
boîtier de connexion
4
câble d'alimentation

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 14 ©Velleman nv
6. Connexion
Se référer aux figures en page 2 et suivantes de ce mode d'emploi.
1. Ouvrir la base à l'arrière de l'appareil.
2. Desserrer les 4 vis du boîtier de connexion avec un tournevis
approprié.
3. Faire passer le câble d'alimentation par le joint et connecter au serre-
fils.
4. Fermer le boîtier de connexion et sécuriser avec les vis.
5. Fermer la base de l'appareil.
6. Monter l'appareil.
7. Nettoyage et entretien
Cet appareil n'est pas équipé d'un interrupteur ON/OFF pour le
déconnecter du réseau électrique. Veiller à isoler électriquement le
luminaire avant toute opération d'installation ou d'entretien.
Serrer les écrous et les vis et vérifier qu’ils ne rouillent pas.
Ne pas déformer, modifier ou altérer le boîtier, les parties visibles, les
supports de montage et l'emplacement d'installation (p. ex. plafond,
constructions portantes ; par exemple ne pas percer des trous
additionnels dans un support, ne pas modifier l'emplacement des
connexions ...
Les câbles d'alimentation ne peuvent pas être endommagés. Confier
l'entretien à un technicien qualifié.
Si le verre de protection est endommagé, déconnecter l'appareil
immédiatement du réseau électrique. Confier la réparation à un
technicien qualifié. Ne pas utiliser l'appareil si le verre de protection est
fissuré ou cassé.
Nettoyer régulièrement l’appareil avec un chiffon humide non
pelucheux. Éviter l’usage d’alcool et de solvants.
Il n’y a aucune pièce réparable par l’utilisateur.
Commander des pièces de rechange éventuelles chez votre revendeur.
8. Spécifications techniques
données électriques
puissance (module LED)
25 x 5730 LED
puissance nominale
10 W
tension nominale (driver)
230 V~
facteur de puissance
>0.9
consommation (kWh/1000 h)
10

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 15 ©Velleman nv
données techniques
couleur
blanc neutre
température de la couleur
4000 K
angle de rayonnement
120°
flux lumineux
700 lm
indice de rendu de couleur
>70
temps de démarrage
< 0.5 s
temps de chauffe (60 %)
< 1 s
durée de vie
durée de vie nominale
20.000 h
nombre de cycles d'allumage
10.000
dimensions (module LED)
LEDA211NW
197 x 197 x 95 mm
LEDA212NW
Ø 197 x 95 mm
poids
LEDA211NW
510 g
LEDA212NW
460 g
Indice IP
IP44
N’employer cet appareil qu’avec des accessoires d’origine. La SA
Velleman ne peut, dans la mesure conforme au droit applicable être
tenue responsable des dommages ou lésions (directs ou indirects)
pouvant résulter de l’utilisation de cet appareil. Pour plus
d'informations concernant cet article et la dernière version de ce
mode d'emploi, consulter notre site www.velleman.eu. Les
spécifications et le continu de ce mode d'emploi peuvent être
modifiés sans notification préalable.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode
d'emploi. Tous droits mondiaux réservés. Toute reproduction,
traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode
d'emploi par quelque procédé ou sur tout support électronique que ce soit
est interdite sans l’accord préalable écrit de l’ayant droit.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 16 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a
este producto
Este símbolo en este aparato o el embalaje indica que, si tira las
muestras inservibles, podrían dañar el medio ambiente. No tire
este aparato (ni las pilas, si las hubiera) en la basura doméstica;
debe ir a una empresa especializada en reciclaje. Devuelva este
aparato a su distribuidor o a la unidad de reciclaje local. Respete
las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Vellight! Lea atentamente las instrucciones del manual
antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo
instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
Mantenga el aparato lejos del alcance de personas no
capacitadas y niños.
Riesgo de descargas eléctricas al abrir la caja. puede sufrir
una peligrosa descarga eléctrica al tocar un cable conectado a
la red eléctrica No intente abrir ni reparar el aparato usted
mismo. La reparación debe llevarla a cabo un técnico
cualificado.
Esta aparato no está equipado con un interruptor ON/OFF para
desconectarlo de la red eléctrica. Aísle el aparato
eléctricamente antes de su instalación o de cualquier
actividad de mantenimiento.
NUNCA desmonte ni abra la caja. El usuario no habrá de
efectuar el mantenimiento de ninguna pieza. Contacte con su
distribuidor si necesita piezas de recambio.
Cuidado: el aparato se calienta durante el uso.
Respete una distancia de mín. 1 m entre la salida de luz y el
área iluminada.
No fija el aparato a una superficie inflamable.
La instalación y el mantenimiento deben ser realizados por un técnico
cualificado.
Asegúrese de que la tensión de red no sea mayor que la tensión
indicada en las especificaciones.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 17 ©Velleman nv
No aplaste el cable de alimentación y protéjalo contra posibles daños. Si
es necesario, pida a su distribuidor reemplazar el cable de alimentación.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este
manual del usuario.
No exponga este equipo a temperaturas extremas.
Proteja el aparato contra choques y golpes. Evite usar
excesiva fuerza durante el manejo.
No es posible ajustar la intensidad de luz de este aparato.
No utilice el aparato si el vidrio de protección está roto
o agrietado. Desconéctelo inmediatamente de la red
eléctrica. La reparación debe ser realizada por un
técnico cualificado.
Familiarícese con el funcionamiento del aparato antes de utilizarlo.
Por razones de seguridad, las modificaciones no autorizadas del aparato
están prohibidas. Los daños causados por modificaciones no
autorizadas, no están cubiertos por la garantía.
Utilice sólo el aparato para las aplicaciones descritas en este manual. a
fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc.
Su uso incorrecto anula la garantía completamente.
Los daños causados por descuido de las instrucciones de seguridad de
este manual invalidarán su garantía y su distribuidor no será
responsable de ningún daño u otros problemas resultantes.
Transporte el aparato en su embalaje original.
Guarde este manual del usuario para cuando necesite consultarlo.
4. Características
lámpara LED para montaje en pared al aire libre
color de la caja: gris
resistente a la intemperie (IP44)
caja de conexión incorporada
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1
vidrio de protección
3
clema
2
caja de conexión
4
cable de alimentación

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 18 ©Velleman nv
6. La conexión
Véase las figuras en la página 2 y 3 de este manual del usuario.
1. Abre la base de la parte trasera de la lámapra.
2. Desatornille los 4 tornillos de la caja de conexión con un destornillador
adecuado.
3. Pase el cable de alimentación por la junta de goma y conéctelo a la
clema.
4. Cierre la caja de conexión y atornille los tornillos.
5. Cierre la base de la lámpara.
6. Instale la lámpara.
7. Limpieza y mantenimiento
Esta aparato no está equipado con un interruptor ON/OFF para
desconectarlo de la red eléctrica. Aísle el aparato eléctricamente antes
de su instalación o de cualquier actividad de mantenimiento.
Apriete bien las tuercas y los tornillos y verifique que no hay señales de
oxidación.
No modifique la carcasa, los soportes y las ópticas p.ej. no taladre
agujeros adicionales en un soporte o no modifique las conexiones, etc.
No dañe los cables de alimentación. Contacte con un técnico
especializado para instalar el aparato. El mantenimiento debe ser
realizado por un técnico cualificado.
Si el vidrio de protección está dañado, desconecte el aparato
inmediatamente de la red eléctrica. La reparación la debe efectuar un
técnico cualificado. No utilice el aparato si el vidrio de protección está
roto o agrietado.
Limpie el aparato regularmente con un paño húmedo sin pelusas. No
utilice alcohol ni disolventes.
El usuario no habrá de efectuar el mantenimiento de ninguna pieza.
Contacte con su distribuidor si necesita piezas de recambio.
8. Especificaciones
datos eléctricos
potencia (módulo LED)
25 x LED 5730
potencia nominal total
10 W
tensión nominal (driver)
230 V~
factor de potencia
>0.9
consumo kWh/1000 h
10

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 19 ©Velleman nv
datos técnicos
color
blanco neutro
temperatura del color
4000 K
ángulo del haz
120°
flujo luminoso
700 lm
índice de reproducción cromática (Ra)
>70
tiempo de arranque
< 0.5 s
tiempo de calentamiento (60 %)
< 1 s
duración de vida
duración de vida nominal
20.000 h
número de ciclos de conmutación
10.000
dimensiones (módulo LED)
LEDA211NW
197 x 197 x 95 mm
LEDA212NW
Ø 197 x 95 mm
peso
LEDA211NW
510 g
LEDA212NW
460 g
grado de protección IP
IP44
Utilice este aparato sólo con los accesorios originales. Velleman NV
no será responsable de daños ni lesiones causados por un uso
(indebido) de este aparato. Para más información sobre este
producto y la versión más reciente de este manual del usuario, visite
nuestra página www.velleman.eu. Se pueden modificar las
especificaciones y el contenido de este manual sin previo aviso.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del
usuario. Todos los derechos mundiales reservados. Está estrictamente
prohibido reproducir, traducir, copiar, editar y guardar este manual del
usuario o partes de ello sin el consentimiento previo por escrito del
propietario del copyright.

LEDA211NW/LEDA212NW
V. 02 –15/02/2016 20 ©Velleman nv
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an,
dass die Entsorgung dieses Produktes nach seinem Lebenszyklus
der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder
verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit
oder verwendeten Batterien müssen von einer spezialisierten Firma
zwecks Recycling entsorgt werden. Diese Einheit muss an den
Händler oder ein örtliches Recycling-Unternehmen retourniert werden.
Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien
an Ihre örtliche Behörde.
Vielen Dank, dass Sie sich für Vellight entschieden haben! Lesen Sie diese
Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie,
ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das
Gerät nicht und wenden Sie sich an Ihren Händler.
2. Sicherheitshinweise
Halten Sie Kinder und Unbefugte vom Gerät fern.
Stromschlaggefahr beim Öffnen des Gehäuses. Das
Berühren von unter Spannung stehenden Leitungen könnte zu
lebensgefährlichen elektrischen Schlägen führen. Versuchen
Sie nie, selbst das Gerät zu öffnen oder demontieren. Die
Reparation darf nur von einer Fachkraft durchgeführt werden.
Dieses Gerät verfügt nicht über einen EIN/AUS-Schalter, um es
vom Netz zu trennen. Isolieren Sie das Gerät vor der
Installation oder der Wartung elektrisch.
niemals das Gerät. Es gibt keine zu wartenden Teile. Bestellen
Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
Achtung: Berühren Sie das Gehäuse während des Betriebs
nicht, denn das Gehäuse heizt auf.
Beachten Sie eine minimale Entfernung von 1 m zwischen der
Lichtausbeute und irgendeiner beleuchteten Fläche.
Befestigen Sie das Gerät nicht an brennbaren Oberflächen.
Lassen Sie dieses Gerät von einem Fachmann installieren und warten.
