USER MANUAL
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle
could harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal
waste; it should be taken to a specialized company for recycling. This device should be returned
to your distributor or to a local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Vellight®! Please read the manual thoroughly before bringing this device into
service. If the device was damaged in transit, don't install or use it and contact your dealer.
2. Safety Instructions
Do not use the device when noticing damage to housing or cables. Do not attempt to service
the device yourself but contact an authorised dealer.
DO NOT disassemble or open the cover. There are no user-serviceable parts inside the device.
Refer to an authorized dealer for service and/or spare parts.
3. General Guidelines
Refer to the Velleman®Service and Quality Warranty on the last pages of this manual.
Although equipped with several protections, only use the controller for its intended purpose.
Using the controller in an unauthorized way will void the warranty. The warranty will not cover
damage caused by disregard of certain guidelines in this manual and the dealer will not accept
responsibility for any ensuing defects or problems.
4. Features
ideal for use with Vellight®LED strips (e.g. LEDS01B)
Bluetooth connection with smartphone or tablet
oAndroid device: ColorEasy app
oiOS device (iPhone, iPod touch and iPad): ColorEasy app
4 functions:
oswitching: on-off
odimming: up-down
obuilt-in stand-alone programs: fading and flashing RGB animations (43 modes)
oRGB colour selection: 16 million colours
built-in protections:
oincorrect cable polarity
ooverload
oshort circuit
5. Overview

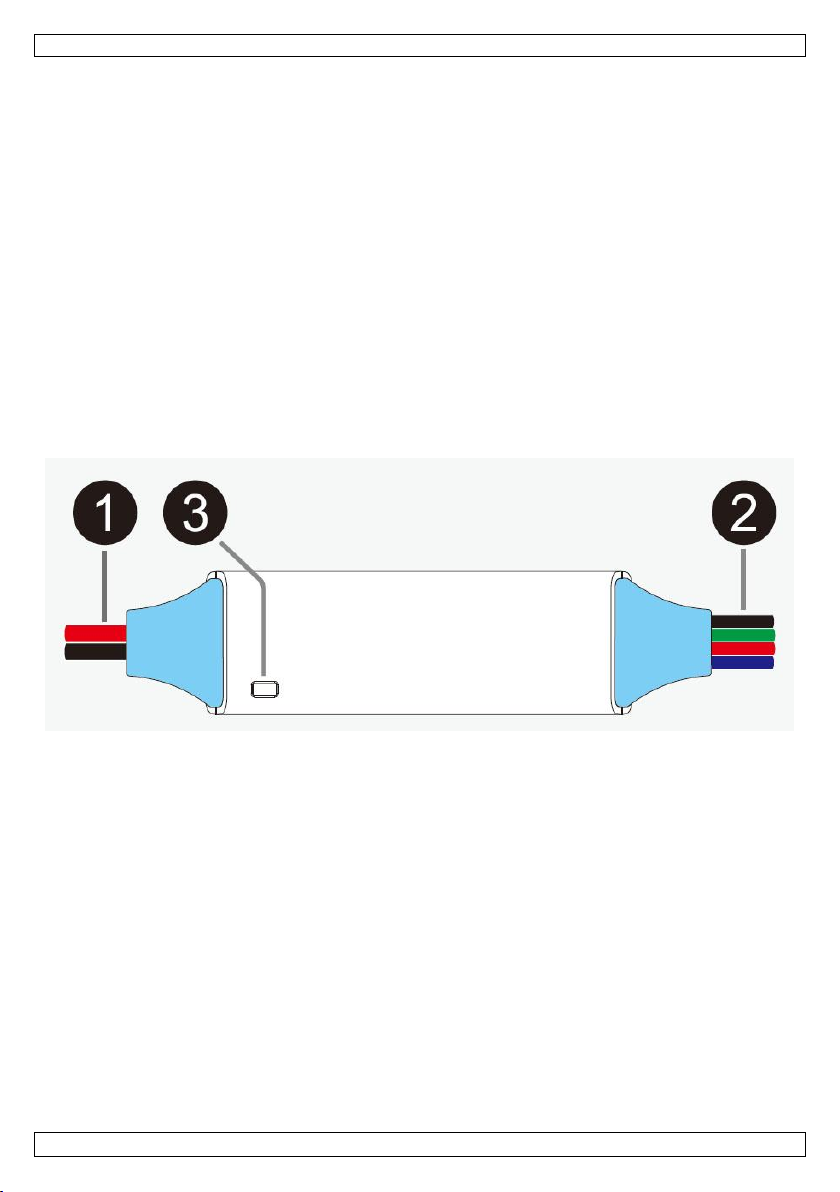

Refer to the illustrations on page 2 of this manual.
1
power supply
3
status indicator
2
LED output
6. Installation
1. Power Supply
Connect the red power cable to power positive and the black power cable to power negative. Make

LEDC16
V. 02 –21/10/2015 4 ©Velleman nv
sure the power supply voltage is the same as the LED load and the power can handle the load
wattage.
2. LED Output
The controller supports constant voltage driving LED devices with common anode connection. The
black cable on the output side is the common anode and connects to the power supply positive
inside the controller. The green, red and blue cables run the driving signal of the relevant LED
colour. Connect the colour cables to the cathode of the relevant colour LED loads and the black
cable to the common anode.
The controller has an output with overload protection. If the controller stops working, please check
for short-circuit or an overload at the output.
3. Status Indicator
This is a full colour indicator that will display the controller’s working status as follows:
blue –fast flash
starting up
blue/yellow –fast flash
waiting for Bluetooth pairing
blue/yellow –short flash
Bluetooth connected
blue –steady
Bluetooth disconnected
white –single short flash
new command
red –flash
overload protection activated
yellow –flash
overheat protection activated
7. Operation
Bluetooth Pairing
This unit will connect to your smartphone via Bluetooth. It must be paired to your smartphone before the
app will work.
When powering your controller it will enter the pairing mode for 90 seconds; the indicator will flash blue
and yellow quickly. Your smartphone will search for the Bluetooth device and find it as LED-XXX, the X
being the serial number of the controller. Select this device and your smartphone will connect to the LED
controller.
The Bluetooth device can only be found in these 90 seconds by an unpaired smartphone.
Bluetooth Reconnection
The Bluetooth connection of your smartphone to the controller can only be done manually. When
connection is lost or the controller has been powered off and on again, proceed as described in
Bluetooth Pairing to reconnect your controller.
Note: Use module F-1368 with QDID B020742.
8. Advanced Features
IP66 Waterproof
The controller is IP66 waterproof, i.e. it is dust-tight and protected against heavy water jets. However, to
ensure full working capacity and to avoid damage, do not immerse the controller in water.
Flicker-Free Operation
This controller works at 8 kHz and is fully flicker-free, even with fast and slow movie applications.
Although it absorbs most unwanted switching interference, avoid driving strong inductive effect loads for
better performance. Also, avoid twisting the output cables.
Protection
This controller is fully protected against short circuits, overloads, incorrect cable polarity and overheating.
The controller will recover automatically when working status is restored.
To avoid overheating, make sure the controller is used in a well-ventilated place.
9. Cleaning and Maintenance
This controller does not need any particular maintenance.
Occasionally wipe the controller with a damp cloth to keep it looking new. Do not use harsh
chemicals, cleaning solvents or strong detergents to clean the detector.

LEDC16
V. 02 –21/10/2015 5 ©Velleman nv
10. Apps and Links
ColorEasy on iOS:
https://itunes.apple.com/us/app/color-easy/id783581615?mt=8
ColorEasy on Android:
https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en
11. Technical Specifications
power supply
6-24 VDC
maximum load
3 x 5 A
PWM frequency
± 8 kHz
connection method
Bluetooth V2.1 Class 2
connection distance
> 15 m in open area
weight
150 g
overload protection
yes
overheat protection
yes
working temperature
-30 °C to 60 °C
IP rating
IP66
Use this device with original accessories only. Velleman nv cannot be held responsible in the
event of damage or injury resulting from (incorrect) use of this device.
For more info concerning this product and the latest version of this manual, please visit our
website www.velleman.eu.
The information in this manual is subject to change without prior notice.
All registered trademarks and trade names are properties of their respective owners and are used only
for the clarification of the compatibility of our products with the products of the different manufacturers.
IOS is a trademark or registered trademark of Cisco in the U.S. and other countries and is used under
license. iPad, iPod touch and iPhone are trademarks of Apple Inc., registered in the U.S. and other
countries. Android is a trademark of Google Inc.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part
of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise
without the prior written consent of the copyright holder.

LEDC16
V. 02 –21/10/2015 6 ©Velleman nv
GEBRUIKERSHANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het
toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
Gebruik het toestel niet indien de behuizing of de bekabeling beschadigd is. Probeer in geen
geval het toestel zelf te repareren maar contacteer uw verdeler.
Demonteer of open dit toestel NOOIT. Er zijn geen onderdelen in het toestel die door de
gebruiker gerepareerd kunnen worden. Voor onderhoud of reserveonderdelen, contacteer uw
dealer.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Hoewel de controller uitgerust is met verscheidene beveiligingen, dient u het toestel te
gebruiken waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De
garantie geldt niet voor schade door het niet naleven van bepaalde richtlijnen in deze
handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die
hier rechtstreeks verband mee houden.
4. Eigenschappen
ideaal voor gebruik met Vellight ® ledstrips (bijv. LEDS01B).
Bluetooth-verbinding met smartphone of tablet
oAndroid: ColorEasy-app
oiOS (iPhone, iPod touch en iPad): ColorEasy-app
4 functies:
oin-/uitschakelen: aan-uit
odimmen: lichtintensiteit verhogen/verlagen
oautonome modus met ingebouwde programma's: kleurovergang en knipperende RGB-
animaties (43 modi)
oRGB-kleurselectie: 16 miljoen kleuren
ingebouwde beveiligingen:
oincorrecte polariteit
ooverbelasting
okortsluiting
5. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
1
voeding
3
statusled
2
led-uitgang

LEDC16
V. 02 –21/10/2015 7 ©Velleman nv
6. Installatie
1. Voeding
Koppel de rode voedingskabel aan de positieve aansluiting en de zwarte voedingskabel op de
negatieve aansluiting. Controleer of de netspanning overeenkomt met de led-belasting en of deze
de belastingsspanning kan verwerken.
2. Led-uitgang
De controller ondersteunt constante spanning led-drivers met gemeenschappelijke anode-
aansluiting. De zwarte kabel aan de uitgang is de gemeenschappelijke anode en wordt aangesloten
op de positieve aansluiting aan de binnenkant van de controller. De groene, rode en blauwe kabels
versturen het signaal van de overeenstemmende led-kleur. Verbind de kleurkabels met de kathode
van de led-kleurbelasting en de zwarte kabel met de gemeenschappelijke anode.
De controller is voorzien van een uitgang met overbelastingsbeveiliging. Als het toestel niet meer
werkt, controleer of er kortsluiting is of de uitgang overbelast wordt.
3. Statusled
Een indicatieled geeft de status van de controller weer:
blauwe led knippert snel
toestel start op
blauwe/gele led knippert
snel
Bluetooth-koppeling
blauwe/gele led knippert
kort
Bluetooth-verbinding
blauw led blijft branden
Bluetooth-verbinding is verbroken
witte led knippert kort
nieuwe functie
rode led knippert
overbelastingsbeveiliging is geactiveerd
gele led knippert
oververhittingsbeveiliging is geactiveerd
7. Gebruik
Bluetooth koppelen
Dit toestel maakt verbinding met uw smartphone via Bluetooth. Om de app te kunnen gebruiken, moet
het toestel gekoppeld zijn aan uw smartphone.
Bij het inschakelen van de controller, gaat deze over in koppelmodus gedurende 90 seconden; de blauwe
en gele led knippert snel. De smartphone zoekt naar het beschikbare Bluetooth-apparaat, LED-XXX. X
geeft het serienummer van de controller weer. Selecteer dit apparaat en de smartphone wordt met de
led-controller verbonden.
De smartphone beschikt over 90 seconden om naar het niet gekoppelde Bluetooth-apparaat te zoeken.
Nieuwe Bluetooth-verbinding
U kunt enkel manueel een Bluetooth-verbinding maken tussen de smartphone en de controller. Sluit de
controller opnieuw aan als de verbinding verbroken is of als de controller in- en uitgeschakeld werd (zie
Bluetooth koppelen).
Opmerking: Gebruik module F-1368 met QDID B020742.
8. Geavanceerde eigenschappen
IP66 stof- en waterbestendig
De controller is stofdicht en beschermd tegen opspattend water. Het toestel is niet waterdicht dus niet in
water onderdompelen om schade te voorkomen en om een correcte werking te garanderen.
Flikkervrije werking
Deze controller werkt op 8 kHz en is volledig flikkervrij, zelfs bij snelle en trage videotoepassingen. De
controller absorbeert de meeste interferenties. Om de prestaties te verbeteren is het evenwel
aangeraden om sterk inductieve belastingseffecten te vermijden. Ook mogen de uitgangskabels niet
geplooid zijn.
Beveiliging
Dit toestel is beveiligd tegen kortsluiting, overbelasting, incorrecte polariteit en oververhitting. De
controller herstelt zich automatisch nadat de werkstatus is hersteld.
Installeer dit toestel in een goed verluchte ruimte, om oververhitting te voorkomen.

LEDC16
V. 02 –21/10/2015 8 ©Velleman nv
9. Reiniging en onderhoud
Dit toestel heeft geen speciaal onderhoud nodig.
Reinig het toestel af en toe schoon met een vochtige doek. Gebruik geen bijtende chemische
producten, reinigingsmiddelen of sterke detergenten om het toestel te reinigen.
10. Apps en links
ColorEasy op iOS:
https://itunes.apple.com/us/app/color-easy/id783581615?mt=8
ColorEasy op Android:
https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en
11. Technische specificaties
voeding
6-24 VDC
maximale belasting
3 x 5 A
PWM-frequentie
± 8 kHz
aansluiting
Bluetooth V2.1 Class 2
bereik
> 15 m (zonder obstakels)
gewicht
150 g
beveiliging tegen overbelasting
ja
beveiliging tegen oververhitting
ja
werktemperatuur
-30 °C tot 60 °C
IP-norm
IP66
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor
schade of kwetsuren bij (verkeerd) gebruik van dit toestel.
Voor meer informatie over dit product en de laatste versie van deze handleiding, zie
www.velleman.eu.
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.
Alle geregistreerde handelsmerken en handelsnamen zijn eigendom van hun respectieve bezitters, en
zijn enkel gebruikt als voorbeeld van de compatibiliteit tussen onze producten en de producten van de
verschillende fabrikanten. IOS is een handelsmerk of een geregistreerd handelsmerk van Cisco in de
Verenigde Staten en andere landen en wordt gebruikt onder licentie. iPad, iPod touch en iPhone zijn
handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. Android is een handelsmerk van
Google Inc.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten
voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te
kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande
schriftelijke toestemming van de rechthebbende.

LEDC16
V. 02 –21/10/2015 9 ©Velleman nv
MODE D'EMPLOI
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut
polluer l'environnement. Ne pas jeter cet appareil (ni les piles) parmi les déchets municipaux non
sujets au tri sélectif ; une déchetterie traitera l’appareil en question. Renvoyer l'appareil à votre
fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale
relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en
service de l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter
votre revendeur.
2. Consignes de sécurité
Ne pas utiliser l'appareil si le boîtier ou le câblage sont endommagés. Ne pas essayer de réparer
l'appareil soi-même, contacter votre revendeur.
NE JAMAIS désassembler ou ouvrir le boîtier. Il n’y a aucune pièce réparable par l’utilisateur
dans l'appareil. Commander des pièces de rechange éventuelles chez votre revendeur.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.
Bien que le contrôleur soit équipé de plusieurs protections, n’utiliser l'appareil qu’à sa fonction
prévue Un usage impropre annule d'office la garantie. La garantie ne s’applique pas aux
dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur
déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
4. Caractéristiques
idéal pour une utilisation avec des flexibles LED Vellight®(p. ex. LEDS01B)
connexion Bluetooth avec smartphone ou tablette
oAndroid : application ColorEasy
oiOS (iPhone, iPod touch et iPad) : application ColorEasy
4 fonctions :
oallumer/éteindre : marche-arrêt
ovarier : augmenter - diminuer la luminosité
omode autonome avec programmes intégrés : transition de couleurs et animations RVB
clignotantes (43 modes)
osélection de couleurs RVB : 16 millions de couleurs
protections intégrées :
opolarité inversée
osurcharge
ocourt-circuit
5. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
1
alimentation
3
indicateur d'état
2
sortie LED

LEDC16
V. 02 –21/10/2015 10 ©Velleman nv
6. Installation
1. Alimentation
Connecter le câble d'alimentation rouge au positif du connecteur et le câble d'alimentation noir au
négatif du connecteur. S'assurer que la tension d’alimentation correspond à la charge de LED et que
celle-ci peut supporter la puissance de charge.
2. Sortie LED
Le contrôleur supporte les drivers de LED à courant constant avec connexion anode commune. Le
câble noir sur le côté sortie est l'anode commune et se connecte au positif du connecteur à
l'intérieur du contrôleur. Les câbles vert, rouge et bleu transfèrent le signal de la couleur LED
correspondante. Connecter les câbles colorés à la cathode de la charge de LED colorée et le câble
noir à l'anode commune.
Le contrôleur est équipé d'une sortie avec protection contre la surcharge. Si le contrôleur ne
fonctionne plus, vérifier s'il y a un court-circuit ou une surcharge sur la sortie.
3. Indicateur d'état
Un indicateur affiche l'état de fonctionnement du contrôleur comme suit :
bleu - clignotement rapide
initialisation
bleu/jaune - clignote
rapidement
en attente de jumelage Bluetooth
bleu/jaune - clignote court
connexion Bluetooth
bleu - reste allumé
Bluetooth déconnecté
blanc - clignote une fois
nouvelle commande
rouge - clignote
protection contre la surcharge activée
jaune - clignote
protection contre la surchauffe activée
7. Emploi
Jumelage Bluetooth
Cet appareil se connecte au smartphone par Bluetooth. Celui-ci doit doit être jumelé au smartphone afin
de pouvoir utiliser l'application.
A la mise sous tension, le contrôleur passe en mode de jumelage durant 90 secondes ; l'indicateur bleu
et jaune clignote rapidement. Le smartphone recherche l'appareil Bluetooth LED-XXX, X indiquant le
numéro sériel du contrôleur. Sélectionner cet appareil et le smartphone se connecte au contrôleur LED.
L'appareil Bluetooth ne peut être détecté que dans les 90 secondes par un smartphone non jumelé.
Reconnexion Bluetooth
La connexion Bluetooth du smartphone au contrôleur ne peut être établie que manuellement. Lorsque la
connexion est perdue ou lorsque le contrôleur a été éteint et rallumé, rétablir la connexion (voir
Jumelage Bluetooth).
Remarque : Utiliser le module F-1368 avec QDID B020742.
8. Caractéristiques avancées
Etanchéité IP66
Le contrôleur est étanche à la poussière et protégé contre les projections d'eau. Ne jamais immerger le
contrôleur dans l’eau afin de garantir un fonctionnement correct et d'éviter tout dommage.
Fonctionnement sans scintillement
Ce contrôleur fonctionne à une fréquence de 8 kHz sans scintillement, même avec des applications vidéo
rapides et lentes. Le contrôleur absorbe la plupart du bruit. Eviter les puissants effets de charge inductifs
pour de meilleures performances. Eviter également de tordre les câbles de sortie.
Protection
Ce contrôleur est protégé contre le court-circuit, la surcharge, l'inversion de polarité et la surchauffe.
L'appareil se rétablira automatiquement après le rétablissement du fonctionnement.
Utiliser le contrôleur dans un endroit bien ventilé afin d'éviter toute surchauffe.
9. Nettoyage et entretien
Cet appareil ne nécessite aucun entretien particulier.
Essuyer occasionnellement l'appareil avec un chiffon humide. Ne pas utiliser d'agents chimiques

LEDC16
V. 02 –21/10/2015 11 ©Velleman nv
agressifs, de solvants ni de détergents puissants.
10. Applications et liens
ColorEasy sur iOS :
https://itunes.apple.com/us/app/color-easy/id783581615?mt=8
ColorEasy sur Android :
https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en
11. Spécifications techniques
alimentation
6-24 VCC
charge maximale
3 x 5 A
fréquence MLI
± 8 kHz
connexion
Bluetooth V2.1 Class 2
portée
> 15 m (sans obstacles)
poids
150 g
protection de surcharge
oui
protection de surchauffe
oui
température de service
de -30 °C à 60 °C
Indice IP
IP66
N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la
mesure conforme au droit applicable être tenue responsable des dommages ou lésions
(directs ou indirects) pouvant résulter de l’utilisation de cet appareil.
Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi,
consulter notre site www.velleman.eu.
Toutes les informations présentées dans ce mode d'emploi peuvent être modifiées sans
notification préalable.
Les marques déposées et les raisons sociales sont la propriété de leurs détenteurs respectifs, et sont
uniquement utilisées dans le but de démontrer la compatibilité entre nos articles et les articles des
fabricants. IOS est une marque commerciale ou une marque déposée de Cisco aux Etats-Unis et d'autres
pays et est utilisée sous licence. iPad, iPod touch et iPhone sont des marques commerciales déposées
d'Apple Inc., aux Etats-Unis et d'autres pays. Android est une marque commerciale de Google Inc.
© DROITS D’AUTEUR
SA Velleman est l’ayant droit des droits d’auteur de ce mode d'emploi. Tous droits mondiaux
réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce
mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans
l’accord préalable écrit de l’ayant droit.

LEDC16
V. 02 –21/10/2015 12 ©Velleman nv
MANUAL DEL USUARIO
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente a este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían
dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura
doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su
distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio
ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por elegir Vellight®! Lea atentamente las instrucciones del manual antes de usar el aparato. Si el
aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
No utilice el aparato si la caja o los cables están dañados. No utilice este aparato si la carcasa o
el cable están dañados. La reparación debe ser realizada por personal especializado.
NUNCA desmonte ni abra la caja. El usuario no habrá de efectuar el mantenimiento de ninguna
pieza. Contacte con su distribuidor si necesita piezas de recambio.
3. Normas generales
Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.
Aunque el controlador está equipado con diferentes protecciones, utilícelo sólo para las
aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente. Los
daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su
garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
4. Características
ideal para el uso con las cintas de LEDs Vellight®(p.ej. LEDS01B)
conexión Bluetooth con smartphone o tablet
oAndroid ColorEasy app
oiOS (iPhone, iPod touch y iPad) ColorEasy app
4 funciones:
oactivar/desactivar: on-off
oajustar la intensidad de luz: aumentar - bajar la intensidad de la luz
oprogramas autónomos (stand-alone) incorporados: transición de colores y animaciones RGB
intermitentes (43 modos)
oselección de colores RGB: 16 millones de colores
protección contra:
opolaridad incorrecta
osobrecarga
ocortocircuito
5. Descripción
Véase las figuras en la página 2 de este manual del usuario.
1
alimentación
3
indicador de estado
2
salida de LEDs

LEDC16
V. 02 –21/10/2015 13 ©Velleman nv
6. Instalación
1. Alimentación
Conecte el cable rojo de alimentación al ‘+’ de la alimentación y el cable negro al ‘-‘de la
alimentación. Asegúrese de que la tensión de salida y la potencia de la alimentación coincidan con
los requisitos de los LEDs.
2. Salida LED
El controlador es apto para aparatos LED de corriente constante con una conexión de ánodo común.
El cable negro de la salida es el ánodo común y está conectado al ‘+’ de la alimentación (en el
controlador). Los cables verde, rojo y azul llevan la señal de control del color LED correspondiente.
Conecte los cables de color con el cátodo del color LED correspondiente y el cable negro con el
ánodo común.
El controlador tiene una salida con protección contra sobrecargas. Si el controlador deja de
funcionar, compruebe si hay un cortocircuito o una sobrecarga en la salida.
3. Indicador de estado
El LED visualiza el estado del controlador de la siguiente manera:
azul - parpadeo rápido
El aparato está arrancando.
azul/amarillo - parpadeo
rápido
Esperando una conexión Bluetooth
azul/amarillo - parpadeo corto
conectado a Bluetooth
azul - fijo
desconectado de Bluetooth
blanco - un solo parpadeo
corto
nuevo comando
rojo - parpadeo
La protección contra sobrecargas está activada.
amarillo - parpadeo
La protección contra de sobrecalentamiento está activada.
7. Funcionamiento
Enlace Bluetooth
Este aparato se conectará al smartphone por Bluetooth. La aplicación funcionará sólo después de haber
establecido un enlace con su smartphone.
El modo de enlace funcionará durante 90 segundos al activar el controlador. El LED parpadeará
rápidamente en azul y amarillo. El smartphone buscará el aparato Bluetooth que se visualizará como
LED-XXX. X es el número de serie del controlador. Seleccione este aparato y su smartphone se conectará
al controlador LED.
Un smartphone no enlazado sólo podrá encontrar el aparato Bluetooth dentro de estos 90 segundos.
Volver a conectarse a Bluetooth
El smartphone sólo puede conectarse por Bluetooth al controlador de forma manual. Si ha perdido la
conexión o si ha desactivado y luego activado el controlador, consulte Enlace Bluetooth para volver a
conectar el controlador.
Observación: Utilice el módulo F-1368 con QDID B020742.
8. Características avanzadas
Resistente al agua IP66
El controlador es resistente al agua (IP66), es decir, está protegido contra polvo y chorros muy potentes
de agua. Sin embargo, para asegurar un buen funcionamiento y para evitar daños, no sumerja el
controlador en agua.
Funcionamiento sin parpadeos
Este controlador funciona a una frecuencia de 8 kHz y funciona sin parpadeos, incluso en caso de
animaciones rápidas y lentas. Aunque absorbe la mayoría de las interferencias no deseadas, para un
funcionamiento óptimo, evite fuertes cargas inductivas. No tuerce la salida de los cables.
Protección
El controlador está completamente protegido contra cortocircuitos, sobrecargas, una polaridad incorrecta
y el sobrecalentamiento. El controlador se reactivará automáticamente en cuanto se restaure el estado
de funcionamiento.
Utilice el controlador en un lugar bien ventilado para evitar un sobrecalentamiento.

LEDC16
V. 02 –21/10/2015 14 ©Velleman nv
9. Limpieza y mantenimiento
Este controlador no necesita mantenimiento especial.
Limpie el controlador de vez en cuando con un paño húmedo. No utilice químicos abrasivos,
detergentes fuertes ni disolventes de limpieza para limpiar el aparato.
10. Apps y Enlaces
ColorEasy en iOS:
https://itunes.apple.com/us/app/color-easy/id783581615?mt=8
ColorEasy en Android:
https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en
11. Especificaciones
alimentación
6-24 VDC
carga máx.
3 x 5 A
frecuencia PWM (modulación de
ancho de pulso)
± 8 kHz
método de conexión
Bluetooth V2.1 Class 2
alcance
> 15 m (sin obstáculos)
peso
150 g
protección de sobrecarga
sí
protección de
sobrecalentamiento
sí
temperatura de funcionamiento
de -30 °C a 60 °C
grado de protección IP
IP66
Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de
daños ni lesiones causados por un uso (indebido) de este aparato.
Para más información sobre este producto y la versión más reciente de este manual del
usuario, visite nuestra página www.velleman.eu.
Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
Todas las marcas registradas y nombres comerciales son propiedad de sus respectivos dueños y se
utilizan sólo para aclarar la compatibilidad de nuestros productos con los de diferentes fabricantes. iOS es
una marca comercial o una marca comercial registrada de Cisco en los en los Estados Unidos y otros
países y se utiliza bajo licencia. iPad, iPod touch y iPhone son marcas comerciales de Apple Inc.
© DERECHOS DE AUTOR
Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los
derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y
guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

LEDC16
V. 02 –21/10/2015 15 ©Velleman nv
BEDIENUNGSANLEITUNG
1. Einführung
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt
Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses
Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die
Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder
verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt
werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert
werden. Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.
Vielen Dank, dass Sie sich für Vellight®entschieden haben! Lesen Sie diese Bedienungsanleitung vor
Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall
sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.
2. Sicherheitshinweise
Verwenden Sie das Gerät nicht wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie
dieses Gerät von einem Fachmann reparieren.
Demontieren oder öffnen Sie das Gerät NIE. Es gibt keine zu wartenden Teile. Bestellen Sie
eventuelle Ersatzteile bei Ihrem Fachhändler.
3. Allgemeine Richtlinien
Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
Obwohl das Gerät vor Kurzschluss, Überlast, usw. geschützt ist, verwenden Sie es bitte nur für
Anwendungen beschrieben in dieser Bedienungsanleitung. Dies kann zu Schäden am Produkt
führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der
Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus
resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
4. Eigenschaften
ideal für den Gebrauch mit den Vellight® LED-Leisten (z.B. LEDS01B)
conexión Bluetooth con smartphone o tablet
oAndroid ColorEasy app
oiOS (iPhone, iPod touch y iPad) ColorEasy app
4 Funktionen:
oein-/auschalten: ein-aus
odimmen: hochdimmen - herunterdimmen
oeingebaute Stand-Alone-Programme: Farbübergang und blinkende RGB-Animationen (43 Modi)
oRGB-Farbauswahl 16 Millionen Farben
geschützt vor:
ofalsche Polarität
oÜberlast
oKurzschluss
5. Beschreibung
Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.
1
Stromversorgung
3
Status-Anzeige
2
LED-Ausgang

LEDC16
V. 02 –21/10/2015 16 ©Velleman nv
6. Installation
1. Stromversorgung
Verbinden Sie den roten Netzanschluss mit ‘+’ der Stromversorgung und den schwarzen
Netzanschluss mit ‘-‘. Achten Sie darauf, dass die Ausgangsspannung und die Leistung der
Stromversorgung den Erfordernissen für die LEDs entsprechen.
2. LED-Ausgang
Der Controller eignet sich für Konstantstrom LED-Geräte mit einem gemeinsamen Anodenanschluss.
Das schwarze Kabel (Seite des Ausgangs) ist die gemeinsame Anode und ist mit ‘+‘ der
Stromversorgung im Controller verbunden. Das grüne, rote und blaue Kabel führen das Steuersignal
der betreffenden LED-Farbe. Verbinden Sie die bunte Kabel mit der Kathode der betreffenden LED-
Farbe und das schwarze Kabel mit der gemeinsamen Anode.
Der Controller verfügt über einen Ausgang mit Überlastschutz. Funktioniert der Kontroller nicht
mehr, so überprüfen Sie, ob ein Kurzschluss oder eine Überlastung am Ausgang vorliegt.
3. Status-Anzeige
Die LED zeigt den Status des Controllers wie folgt an:
blau –schnell blinken
Der Controller wird eingeschaltet.
blau/gelb –schnell blinken
Bluetooth-Kopplung
blau/gelb –kurz blinken
mit Bluetooth verbunden
blau –fest
nicht mit Bluetooth verbunden
weiß –blinkt ein Mal kurz
neuer Befehl
rot - blinken
Überlastschutz ist eingeschaltet
gelb - blinken
Überhitzungsschutz ist eingeschaltet
7. Anwendung
Bluetooth-Kopplung
Das Gerät wird über Bluetooth mit Ihrem Smartphone verbunden. Die App funktioniert nur nachdem Sie
diese mit Ihrem Smartphone gekoppelt haben.
Schalten Sie den Controller ein, dann ist der Kopplungsmodus während 90 Sekunden aktiviert. Die LED
blinkt schnell (blau/gelb). Ihr Smartphone sucht das Bluetooth-Gerät, das als LED-XXX erscheint. X ist
die Seriennummer des Controllers. Wählen Sie dieses Gerät aus und das Smartphone verbindet sich mit
dem LED-Controller.
Nur ein nicht gekoppeltes Smartphone kann das Bluetooth-Gerät innerhalb dieser 90 Sekunden finden.
Wiederverbindung mit Bluetooth
Das Smartphone kann nur manuell eine Bluetoothverbindung mit dem Controller machen. Haben Sie die
Verbindung verloren oder haben Sie den Controller aus- und wieder eingeschaltet, dann konsultieren Sie
Bluetooth-Kopplung, um den Controller wieder zu verbinden.
Bemerkung: Verwenden Sie Modul F-1368 mit QDID B020742.
8. Erweiterte Funktionen
IP66 Wasserdicht
Der Controller ist wasserdicht (IP66), das heißt, staubdicht und geschützt vor starkem Strahlwasser. Um
eine gute Leistung zu gewährleisten und, um Schäden zu vermeiden, tauchen Sie das Gerät nicht in
Wasser.
flackerfreier Betrieb
Dieser Controller funktioniert mit 8 kHz und gewährleistet einen flackerfreien Betrieb, auch bei schnellen
und langsamen Animationen. Für einen optimalen Betrieb, vermeiden Sie stark induktive Lasten.
Verdrehen Sie die Kabel nicht.
Schutz
Dieser Controller ist vor Kurzschluss, Überlast, falscher Polarität und Überhitzung geschützt. Der
Controller wird automatisch wieder gestartet, wenn der Betriebsstatus
Betreiben Sie den Controller in einem gut belüfteten Raum, um Überhitzung zu vermeiden

LEDC16
V. 02 –21/10/2015 17 ©Velleman nv
9. Reinigung und Wartung
Das Gerät erfordert keine besondere Wartung.
Reinigen Sie das Gerät ab und zu mit einem feuchten Tuch. Verwenden Sie keine aggressiven
Chemikalien, Lösungsmittel oder starke Reinigungsmittel.
10. Apps und Links
ColorEasy für iOS:
https://itunes.apple.com/us/app/color-easy/id783581615?mt=8
ColorEasy für Android:
https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en
11. Technische Daten
Stromversorgung
6-24 VDC
max. Belastung
3 x 5 A
PWM-Frequenz
± 8 kHz
Anschluss
Bluetooth V2.1 Class 2
Reichweite
> 15 m (ohne Hindernisse)
Gewicht
150 g
Überlastungsschutz
ja
Überhitzungsschutz
ja
Betriebstemperatur
-30 °C bis +60 °C
IP-Schutzart
IP66
Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine
Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.
Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung
finden Sie hier: www.velleman.eu.
Alle Änderungen ohne vorherige Ankündigung vorbehalten.
Alle eingetragenen Warenzeichen und Handelsnamen sind Eigentum Ihrer jeweiligen Inhaber und dienen
nur zur Verdeutlichung der Kompatibilität unserer Produkte mit den Produkten verschiedener Hersteller.
iOS ist eine Marke oder eine eingetragene Marke von Cisco in den USA und anderen Ländern und wird
unter Lizenz verwendet. iPad, iPod touch und iPhone sind eingetragene Marken von Apple Inc.
© URHEBERRECHT
Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung. Alle weltweiten Rechte
vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese
Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten
oder zu speichern.

LEDC16
V. 02 –21/10/2015 18 ©Velleman nv
MANUAL DO UTILIZADOR
1. Introdução
Aos cidadãos da União Europeia
Importantes informações sobre o meio ambiente no que respeita a este produto
Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar
danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal;
deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu
distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio
ambiente.
Em caso de dúvidas, contacte com as autoridades locais para os resíduos.
Obrigada por escolher a Vellight®! Leia atentamente as instruções do manual antes de usar o aparelho.
Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o
seu distribuidor.
2. Instruções de segurança
Não utilizar o aparelho se verificar que o exterior ou os cabos estão danificados. Não tente
proceder à reparação do aparelho. Contacte um distribuidor autorizado.
NUNCA desmonte ou tente abrir a capa exterior. O utilizador não terá de fazer a manutenção
das peças. Contacte o seu distribuidor caso necessite de peças de substituição.
3. Normas gerais
Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.
Embora equipado com diversos tipos de proteção, use o controlador apenas para a função a que
se destina. Usar o controlador para uma função não autorizadas anulará a garantia. A garantia
não cobre quaisquer danos causados pelo não cumprimento das instruções contidas neste
manual e o fornecedor não assumirá qualquer responsabilidade relativamente a defeitos ou
problemas daí resultantes.
4. Características
ideal para utilizar com as faixas LED Vellight®(por ex. LEDS01B)
Ligação Bluetooth com smartphone ou tablet
odispositivo Android: aplicação ColorEasy
odispositivo iOS (iPhone, iPod táctil e iPad): aplicação ColorEasy
4 funções
ocomutação: on-off
oregulação: baixar - aumentar
oprogramas autónomos incorporados: animações RGB como redução de intensidade e flashes
(43 modos)
oseleção de cor RGB: 16 milhões de cores
proteções incorporadas
opolaridade do cabo incorrecta
osobrecarga
ocurto circuito
5. Descrição
Ver as figuras da página 2 deste manual do utilizador.
1
alimentação
3
indicador de estado
2
saída LED

LEDC16
V. 02 –21/10/2015 19 ©Velleman nv
6. Instalação
1. Alimentação
Ligue o cabo vermelho ao pólo positivo e o cabo preto ao pólo negativo. Certifique-se de que a
tensão da fonte de alimentação é a mesma da carga LED e que a alimentação pode suportar a
potência da carga.
2. Saída LED
O controlador suporta dispositivos LED de tensão constante com conexão de ânodo comum. O cabo
preto no lado da saída é o ânodo comum e está ligado à fonte de alimentação positiva no interior do
controlador. Os cabos verde, vermelho e azul controlam o sinal da cor LED relavante. Ligue os cabos
coloridos ao cátodo da das cargas da cor LED relevante e o cabo preto ao ânodo comum.
O controlador tem uma saída com proteção contra sobrecarga. Se o controlador deixar de funcionar,
verifique se existe algum curto-circuito ou uma sobrecarga na saída.
3. Indicador do Estado
Este é um indicador colorido que indica o estado de funcionamento do controlador da seguinte
forma:
azul - flash rápido
a iniciar
azul/amarelo - flash rápido
a aguardar emparelhamento Bluetooth
azul/amarelo - flash curto
Bluetooth ligado
azul - estático
Bluetooth desligado
branco - um único flash
curto
novo comando
vermelho - flash
proteção contra sobrecarga ativa
amarelo - flash
proteção contra sobreaquecimento ativa
7. Utilização
Emparelhamento Bluetooth
Esta unidade liga-se ao seu smartphone através do Bluetooth Tem de ser feito o emparelhamento com o
seu smartphone antes de a aplicação funcionar.
Ao ligar o controlador este entrará no modo de emparelhamento durante 90 segundos; o indicador pisca
rapidamente em azul e amarelo. O seu smartphone irá procurar o dispositivo Bluetooth e encontrá-lo
como LED-XXX, sendo X o número de série do controlador. Selecione o dispositivo e o seu smartphone
ficará ligado ao controlador LED.
O dispositivo Bluetooth só poderá ser detetado durante estes 90 segundos por qualquer smatphone não
emparelhado.
Reconhecimento Bluetooth
A ligação Bluetooth do seu smartphone ao controlador só pode ser feita manualmente. Sempre que a
ligação cair ou caso o controlador tenha sido desligado e ligado novamente, proceda conforme indicado
em Emparelhamento Bluetooth para voltar a ligar o controlador.
Observação: Usar o módulo F-1368 com QDID B020742.
8. Funções Avançadas
À Prova de Água IP66
O controlador é à prova de água IP66, isto é, estanque ao pó e protegido contra fortes jactos de água.
No entanto, para garantir total capacidade de funcionamento e evitar danos, não deve mergulhar o
controlador em água.
Funcionamento Sem Cintilação
O controlador funciona a 8 kHz e é totalmente isento de cintilação, mesmo com aplicações de filme
rápidas e lentas. Embora ele absorve as interferências de comutação mais indesejadas, evite a condução
de fortes cargas efeito indutivo para um melhor desempenho. Evite também torcer os cabos de saída.
Proteção
Este controlador encontra-se protegido contra curto-circuitos, sobrecargas, polaridade incorreta e
aquecimento excessivo. O controlador recupera automaticamente assim que o estado de funcionamento
for restabelecido.
Para evitar o aquecimento excessivo, use sempre o controlador num local bem ventilado.

LEDC16
V. 02 –21/10/2015 20 ©Velleman nv
9. Limpeza e manutenção
Este controlador não necessita de qualquer manutenção especial.
Ocasionalmente, deve limpar o controlador com um pano húmido para que se mantenha como novo.
Evite o uso de químicos abrasivos, dissolventes para limpeza ou detergentes concentrados.
10. Aplicações e Ligações
ColorEasy no iOS:
https://itunes.apple.com/us/app/color-easy/id783581615?mt=8
ColorEasy no Android:
https://play.google.com/store/apps/details?id=com.wx.coloreasy&hl=en
11. Especificações
alimentação
6 - 24 VDC
carga máxima
3 x 5 A
frequência do PWM (modulação
da largura de pulso)
± 8 kHz
método de ligação
Bluetooth V2.1 Classe 2
distância de ligação
> 15 m em espaço amplo
peso
150 g
protecção contra sobrecarga
sim
protecção contra
sobreaquecimento
sim
temperatura de funcionamento
-30 °C a 60 °C
grau de proteção IP
IP66
Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável
por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais
informação sobre este produto e para aceder à versão mais recente deste manual do
utilizador, visite a nossa página www.velleman.eu.
Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.
Todas as marcas registadas e designações comerciais são propriedade dos seus respetivos donos e são
usadas apenas para clarificar a compatibilidade dos nossos produtos relativamente aos produtos dos
diferentes fabricantes. IOS é uma marca ou marca registada da Cisco nos EUA e outros países e é usada
sob licença. iPad, iPod tátil e iPhone são marcas dApple Inc., registadas nos EUA e em outros países.
Android é uma marca registada da Google Inc.
© DIREITOS DE AUTOR
A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos
mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual
do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.
