Vents D User manual

EN AXIAL FANS
user's manual 2
DE AXIALLÜFTER
Benutzeranleitung 10
FR VENTILATEURS AXIAUX
manuel d'utilisation 18
IT VENTILATORI ASSIALI
manuale di istruzione per l'utilizzatore 26
NL
ES
RO
RU
AXIALE VENTILATOREN
gebruiksaanwijzing
VENTILADORES AXIALES
instrucciones de uso
VENTILATOARE AXIALE
manual de utilizare
ОСЕВЫЕ ВЕНТИЛЯТОРЫ
руководство пользователя
34
42
50
58
UA
ÎÑÜβ ÂÅÍÒÈËßÒÎÐÈ
êåð³âíèöòâî êîðèñòóâà÷à
66
PL WENTYLATORY OSIOWE
podrêcznik uŸytkownika 74
CZ OSOVÉ VENTILÁTORY
návod pro uživatele 82
HU AXIÁLIS VENTILÁTOROK
kezelési útasitás90
BY
ОСЕВЫЕ ВЕНТИЛЯТОРЫ
руководство пользователя
97
VENTS D
VENTS D1
VENTS S
VENTS S1
VENTS LD
VENTS LD1
VENTS LD light
VENTS LD Fresh Time
VENTS X
VENTS X1
VENTS X star
VENTS Cosmo
VENTS Modern
VENTS Techno
VENTS Domino
ВЕНТС Д
1ВЕНТС Д
ВЕНТС С
1ВЕНТС С
ВЕНТС ЛД
1ВЕНТС ЛД
ВЕНТС ЛД лайт
ВЕНТС ЛД Фреш Тайм
XВЕНТС
X1ВЕНТС
X ВЕНТС стар
ВЕНТС Космо
ВЕНТС Модерн
ВЕНТС Техно
ВЕНТС Домино
2012
www.ventilation-system.com

2
EN
Disconnect the fan from power mains prior to any connection, servicing and repair operations.
Mounting and maintenance are allowed for duly qualified electricians with valid electrical work permit for electric
operations at the units up to 1000 V after careful study of the present user's manual.
The single-phase power mains must comply with the acting local electrical norms and standards.
The fixed electrical wiring must be equipped with an automatic circuit breaker. The fan must be connected to
power mains through an automatic circuit breaker QF integrated into the fixed wiring system with the gap
between the breaker contacts on all poles not less than 3 mm.
Check the fan for any visible damages of the impeller and the casing before starting installation.
The casing internals must be free of any foreign objects which can damage the impeller blades.
Misuse of the device or any unauthorized modification is not allowed.
The fan is not to be used by children and persons with reduced physical, mental or sensory capacities,
without proper practical experience or expertise, unless they are controlled or instructed on the product operation
by the person(s) responsible for their safety.
Do not leave children unattended and do not let them play with the product.
Take steps to prevent ingress of smoke, carbon monoxide and other combustion products into the room through
open chimney flues or other fire-protection devices. Sufficient air supply must be provided for proper combustion
and exhaust of gases through the chimney of fuel burning equipment to prevent back drafting.
Transporting medium must not contain any dust or other solid impurities, sticky substances or fibrous materials.
Do not use the fan in the environment containing hazardous or explosive materials and vapours, i.e. spirits,
gasoline, insecticides, etc.
Do not close or block the fan intake or extract vents in order to ensure the most effective air passage.
Do not sit on the fan and do not put objects on the fan.
Fulfill the requirements stated in this user's manual to ensure long service life of the product.
WARNING
!
Recycle at the end of the service life.
Do not dispose the product with unsorted municipal trash.

EN
3
Exhaust spigot diameter - 100, 125, 150 mm
V E N T S X X X X X X X X Х
Fan series - D, D1, S, S1, LD, LD1, LD light,
LD Fresh time, X, X1, X star, Cosmo, Modern, Techno, Domino
Decorative front panel (for series LD, LD light):
A - brushed aluminium
N - polished stainless steel
Extra options:
V - fan with a pull-cord switch
T - fan with a turn-off delay timer
TH - fan with a humidity sensor and turn-off delay timer
T1 - fan with a turn-off and turn-on delay timer
K - fan with a back valve.
Motor and impeller modifications:
L - motor on ball bearings
Turbo - high-powered motor
Q - low-power motor
12 - motor rated for 12 V / 50 Hz voltage
Press - high pressure impeller
Designation key example:
VENTS 125 DVT K fan with 125 mm exhaust spigot diameter, D-series, supplied with a pull-cord switch,
timer, back valve.
Front panel colour (for Modern, Domino series) - white, black
FAN DESIGNATION KEY

4
EN
Read the present user manual carefully before proceeding with installation works.
Compliance with the manual requirements ensures reliable operation and long service
life of the product. Keep the user's manual available as long as you use the product.
You may need to re-read the information on the product servicing.
DELIVERY SET
The delivery set:
1. Fan - 1 item;
2. Screws and dowels - 4 items;
3. Plastic screwdriver - 1 item (only for the models with a timer);
4. User manual - 1 item;
5. Packing box.
SHORT DESCRPTION

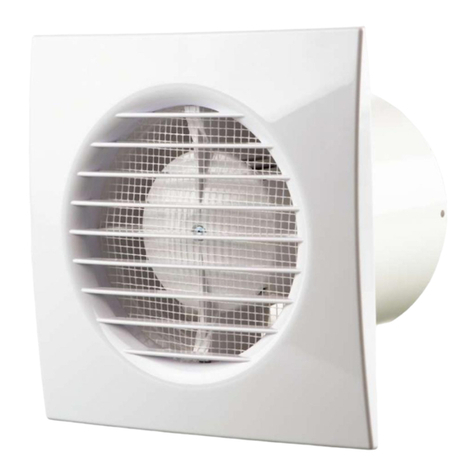

The product described herein is an axial fan for exhaust ventilation of small and medium-sized products.
The fan is made of white plastic.
The fan may include a back valve to prevent air back drafting when the fan does not run.
The fan is designed for connection to Ø 100, 125 and 150 mm air ducts.
Due to constant improvements the design of some models may slightly differ from those ones described in
this manual.
OPERATION RULES
The fan is designed for connection to AC 220-240 V, 50 Hz power mains.
The model 12 is designed for connection to 12 V, 50 Hz power mains directly or to AC 220-240 V, 50 Hz
power mains through the step-down transformer, for example, TRF 220/12-25 (optional).
Air flow direction in the system must match the pointer direction on the fan casing.
Ingress protection rating against access to hazardous parts and water ingress:
IP24 - X, X1, Xstar series
IP34 - D, D1, S, S1, LD, LD1, LD light, LD Fresh time, Cosmo, Modern, Techno, Domino
The fan is rated for operation at the ambient temperature ranging from +1°C up to +45°C.
The fan requires no grounding.

EN
MOUNTING
The fan is designed for ceiling or wall mounting and is connected to a ventilation shaft or an air duct of
respective diameter, fig. 1.
Fan mounting sequence:
Step 1 - Cut of power supply and make preparations in a room to install a fan following step 1.1-1.2;
Step 2 - Remove the front plate from the fan following step 2.1-2.7 depending on a fan model;
Step 3 - mark and drill the holes for the fan fasteners and fix the fan, step 3.1 - 3.3;
Step 4 - connect the fan to power mains and adjust the timer and humidity sensor set point if required
following steps 4.1-4.7 depending on the fan model);
Step 5 - cover the fan casing with a front plate following step 5.1-5.7 depending on the fan model;
Step 6 - supply power to the fan following step 6.1.
For LD Freshtime model: install AA 1.5 V battery following step 5.7 and set current time, step 5.7.
The battery (AA 1.5 V) is not included into delivery set.
TERMINAL DESIGNATION KEYS AT WIRING DIAGRAMS:
L - phase (only for 220-240 V power mains);
N - 0 (only for 220-240 V power mains);
LT - timer control line;
QF - circuit breaker;
S - external switch;
S1 - external fan switch;
S2 - external light switch.
Warning! The timer circuit is under mains voltage. Disconnect the fan from power mains prior to
any adjustment operations. The fan delivery set includes a specially designed plastic screwdriver
for fan settings adjustments.
Use the screwdriver to change the turn-off delay time or the humidity set point, see step 4.7.
ATTENTION! The fan rated for 12 V power mains (marked on the fan casing) connect to 12 V power
mains only!
5

6
EN
ELECTRONICS OPERATING LOGIC
The fan with the timer T - the fan starts after the external switch, e.g. the light switch, supplies control
voltage to the input terminal LT (ST). After the control voltage is off, the fan continues operating within the
set time period adjustable from 2 to 30 minutes by the timer.
The VT model is turned on and off by the pull-cord switch.
The fan with the timer T1 - the turn-on delay timer is activated after the external switch, e.g. the light switch,
supplies control voltage to the input terminal LT (ST). The fan starts only after the turn-on delay timer
countdown. The turn-on delay time is adjusted in two ranges from 10 seconds to 90 seconds and from
2 minutes to 30 minutes. After the control voltage is off, the fan operates within the time period set with the
timer from 2 to 30 minutes. The adjustment range is selected with a jumper on the timer circuit board.
The fan with the timer and the humidity sensor TH - the fan starts after the external switch, e.g. the light
switch, supplies control voltage to the input terminal LT (ST) or if indoor humidity level H exceeds the set point
adjustable from 60% to 90%. After the control voltage is off, the fan operates within the time period set with
the timer from 2 to 30 minutes. To set the maximum humidity set point turn the potentiometer control knob to
H max (90%) position.
To adjust the turn-on delay time turn the control knob of potentiometer T clockwise to increase the set point
and counterclockwise to decrease it.
To adjust the humidity set point turn the control knob of H potentiometer clockwise to increase the humidity
sensor threshold and counterclockwise to decrease it.
Warning! The timer circuit is under mains voltage. Disconnect the fan from power mains prior to any
adjustment operations. The fan delivery set includes a specially designed plastic screwdriver for fan settings
adjustments.
Use the screwdriver to change the turn-off delay time or the humidity set point, see step 4.7.
Do not use a metal screwdriver, knife, etc. for adjustment operations not to damage the circuit board.

EN
MAINTENANCE
The product surfaces must be regularly cleaned from dirt and dust. Cut off power supply prior to any
maintenance operations, see step 1.1. Remove the front cover following step 2.1-2.7 depending on a model
type), clean the fan as in fig. 2 and cover the fan following step 5.1-5.7 depending on a model. Connect the
fan to power supply, step 6.1. For cleaning use a soft cloth or brush and mild detergent water solution.
Avoid water dripping on the electric components. Wipe the surfaces dry after cleaning.
STORAGE REGULATIONS
Transport the product by any transportation vehicle in the manufacturer's original package.
Store the delivered product in the manufacturer's original packing box in a dry ventilated premise with the
temperature range from +5 C up to + 40 C and relative humidity less than 80%.
0 0
The storage environment must not contain dust, acid or alkali vapours that may cause corrosion of the
product parts.
MANUFACTURER'S WARRANTY
The fan is manufactured at the factory of “Ventilation systems” PrJSC (hereinafter referred to as the
Manufacturer).
By purchasing this product the customer confirms to have read and agreed to the terms, rules and
requirements related to operation, storage, transportation, mounting, adjustment, connection, maintenance
and repair as well as warranty obligations with respect to this product as set forth in the manufacturer's
accompanying documentation to the product.
The manufacturing company sets forth the warranty period (service life) of the product as 60 months
following the sale date via retail network subject to the customer's ensuring compliance with the rules of
transportation, storage, mounting and operation of the product.
In case of any malfunction of the product through the fault of the Manufacturing company within the warranty
period (service life), the customer shall have the right to elimination of the manufacturing defects by means
of warranty servicing performed free of charge.
The warranty servicing implies performance of activities related to elimination of defects in the product aimed
to provide intended use of the product by the customer. The defects are eliminated either by replacing or
repairing such a product or a part (component) thereof.
7

8
EN
NOTE:
with the purpose of performing warranty servicing you please produce User Manual or other relevant
substituting document and the payment document as an evidence of the purchase with indication of
the sale date. The product model shall comply with that one specified in the User Manual or other
relevant substituting document.
With the purpose of performing warranty servicing please contact the trade company where you purchased
the product.
If warranty servicing on the spot proves impossible, you will be provided with the necessary information
regarding rendering of this service.
Manufacturer's warranty shall not apply in the following cases:
- in case the customer fails to provide the product in complete according to the package contents specified in
the User Manual or other relevant substituting document, including any components disassembled by the
customer;
- in case of incompliance of the model or marking of the product with data specified on the product packaging
and in the User Manual or other relevant substituting document;
- in case of non-timely technical maintenance of the product by the customer (dust, mud, oil condensate,
foreign particles);
- in case of causing external damage to the product by the customer ('damage' shall not apply to external
changes of the product required for the product mounting);
- in case of altering the product design or further reworking of the product;
- in case of replacing and using parts, units and components of the product not prescribed by the
manufacturing company;
- in case of other use of the product other than intended use;
- in case of the customer's violating product operation rules;
- in case of connecting the product to electric mains of voltage exceeding voltage value specified in the
user's manual;
- in case of step voltage that resulted in the product failure;
- in case of the customer's performing unauthorised repair of the product;
- in case of performing repair of the product by third persons unauthorized by the manufacturing company;
- in case of warranty period (service life) expiry;
- in case of the customer's violating transportation rules assuring prevention of damaging and/or destruction
of the product;

EN
- in case of the customer's violating product storage rules;
- in case of performing unlawful actions by third persons with respect to the product;
- in case of force majeure (fire, flood, earthquake, war, hostilities of any kind, blockade);
- in case of absent seals, provided such seals are prescribed by the User Manual or other relevant
substituting document;
- in case of unavailable warranty card;
- in case of unavailable payment document to confirm the purchase with indication of the sale date.
The manufacturing company shall be responsible for defects arising through its fault prior to the moment of
transferring the product to the ownership of the customer. The manufacturing company shall not be
responsible for defects arising after transferring the product to the customer and caused by the customer's
violating the rules of transportation, storage, assembly and operation of the product, or by actions of third
persons, an accident or force majeure circumstances.
The manufacturing company shall not be responsible for damage to health and property of the customer
caused by the customer's violating the User Manual or other relevant substituting document; other use of
the product by the customer other than its intended use, or by failure of the customer to comply with
warnings and other information on the product specified in the User Manual or other relevant substituting
document, or by the customer's violating the rules of transportation, storage, mounting, maintenance and
operation of the product.
9

10
DE
Den Lüfter vor allen Anschluss-, Einstell-, Service- und Reparaturarbeiten vom Stromnetz trennen. Service-
und Wartungsarbeiten sind nur vom Fachpersonal gestattet, das über eine gültige Zulassung für elektrische
Arbeiten an Elektroanlagen bis 1000 V verfügt. Lesen Sie die Betriebsanleitung vor allen Montagearbeiten.
Das Einphasenstromnetz, an das das Gerät angeschlossen wird, muss den gültigen elektrischen Normen
entsprechen.
Das Verkabelungssystem muss einen Sicherheits-Netzschalter aufweisen. Elektrischer Anschluss erfolgt durch
einen Netzschutzschalter QF, der in der stationäre Leitung integriert wird. Der Kontaktabstand an allen Polen
muss mindestens 3 mm betragen.
Vor der Montage des Lüfters überprüfen, dass keine sichtbaren Defekte des Laufrades, des Gehäuses und des
Gitters sowie keine Fremdkörper im Strömungsteil des Gehäuses vorliegen, die die Laufradschaufeln
beschädigen können. Unsachmäßige Verwendung, unberechtigte Änderungen, Modifizierungen und
Nacharbeiten des Lüfters sind nicht gestattet.
Unsachgemäße Verwendung, unberechtigte Änderungen, Modifizierungen und Nacharbeiten des Lüfters sind
nicht gestattet.
Das Gerät ist von Kindern oder Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten nicht zu betreiben. Das Gerät ist nicht für Einsatz durch Personen, die nur über unzureichende
Erfahrung oder Sachwissen verfügen, außer wenn sie unter Kontrolle stehen oder von einer für ihre Sicherheit
zuständigen Person angewiesen werden.
Kinder müssen beaufsichtigt werden und dürfen nicht an dem Gerät spielen.
Treffen Sie Maßnahmen, damit Rauch, Kohlenoxidgase und sonstige Brennbare Stoffe nicht durch offene
Rauchabzüge oder sonstige Brandschutzeinrichtungen in den Raum gelangen können. Um einen Rückstau zu
vermeiden und um eine ordnungsgemäße Verbrennung von Abgasen und Gasen durch den Schornstein zu
gewährleisten ist auf eine ausreichende Luftzufuhr zu achten.
Das Fördermedium darf keinen Staub, sowie keine explosions- und brennbare Stoffe, Dämpfe und sonstige
Festfremdstoffe, klebrige Stoffe, Faserstoffe und andere schädliche Stoffe enthalten. Der Lüfter ist für Einsatz
in einer entzündbaren, explosionsgefährdeten Umgebung nicht ausgelegt.
Die Saugöffnung und die Auslassöffnung des Lüfters nicht schließen oder abdec
ken um den optimalen Luftdurchgang zu sichern.
Setzen Sie sich bitte nicht auf den Lüfter und lassen Sie keine Sachen auf dem Gerät liegen.
Erfüllen Sie die vorliegenden Anforderungen um eine lange Lebensdauer des Geräts zu sichern.
WARNUNG
!
Nach Ablauf der Lebensdauer ist das Gerät getrennt zu entsorgen.
Entsorgen Sie das Gerät nicht zusammen mit unsortierten städtischen Abfällen.

DE
11
Durchmesser des Ausgangsstutzens - 100, 125, 150 mm
V E N T S X X X X X X X X X
Lüfterseries - D, D1, S, S1, LD, LD1, LD light,
LD Fresh time, X, X1, X star, Cosmo, Modern, Techno, Domino
Dekorative Frontplatte (für Series LD, LD light):
A - gebürstetes Aluminium
N - Polierter Edelstahl
Extra Optionen:
V - Lüfter mit Schnurschalter
T - Lüfter mit Nachlaufschalter
TH - Lüfter mit Feuchtigkeitssensor und Nachlaufschalter
T1 - Lüfter mit Verzögerungsschalter und Nachlaufschalter
K - Lüfter mit Rückschlagklappe
Motor- und Laufradmodifikationen:
L - Kugelgelagerter Motor
Turbo - Hochleistungsmotor
Q - Geräuscharmer Motor
12 - Motor mit Nennspannung 12 V.
Press - Hochdrucklaufrad
Beispiel der Bezeichnungserklärung:
VENTS 125 DVT K - Lüfter mit dem Ausgangsstutzendurchmesser 125 mm, D Serie, ausgestattet mit
Schnurschalter, Nachlaufschalter, Rückschlagklappe.
Die Frontplatte ist in weiß und schwarz verfügbar für Modern, Domino Series.
BEZEICHUNGSERKLÄRUNG

12
DE
Lesen Sie die vorliegende Betriebsanleitung aufmerksam vor Aufstellung und
Inbetriebnahme des Geräts. Die Einhaltung der Betriebsvorschriften gewährleistet einen
sicheren Betrieb des Lüfters während der ganzen Gebrauchsdauer.
Behalten Sie die vorliegende Betriebsanleitung solange Sie das Gerät betreiben, da die
Betriebsanleitung die Wartungsvorschriften für das Gerät umfasst.
LIEFERUNGSUMFANG
Der Lieferunsgumfang umfasst:
1. Lüfter - 1 St.;
2. Schrauben und Dübel - 4 St.;
3. Schraubendreher aus Kunststoff - 1 St. (nur für die Lüfter mit einem Zeitschalter);
4. Betriebsanleitung - 1 St.
5. Verpackungbox.
KURZBESCHREIBUNG
Das in dieser Betriebsanleitung beschriebene Gerät ist ein Axiallüfter für die Abluftventilation für kleine und
mittelgroße Wohnhäuser, die im Winter beheizt werden.
Der Lüfter ist aus weissem Kunststoff gefertigt.
Der Lüfter kann mit einer Rückschlagklappe ausgestattet werden, die das Ablüftrohr gegen Luftrückstrom
verschließt wenn der Lüfter ausgeschaltet ist.
Der Lüfter ist für Anschluss an Ø 100, 125 und 150 mm Lüftungsrohr.
Das Design der Lüfter wird ständig verbessert und aktualisiert, und einige Modelle können von der Beschreibung
in dieser Betriebsanleitung abweichen.
BETRIEBSVORSCHRIFTEN
Der Lüfter ist für den Anschluss an das Wechselstromnetz mit der Spannung von 220-240 V und Frequenz
50 Hz vorgesehen. Das Modell mit der Bezeichnung 12 ist für den Anschluss an das 12-V Gleichstromnetz
(Spannung 12 V) direkt oder für den Anschluss an das Wechselstromnetz mit der Spannung von 220-240 V
und Frequenz 50 Hz über einen Abspanntransformator vorgesehen, z.B. TRF 220/12-25 (Sondezubehörteil).
Luftstromrichtung im System muss mit dem Zeiger auf dem Gehäuse übereinstimmen.
Schutzart gegen Eindringen von Fremdkörpern und Schutz gegen Wasser:
IP24 - X, X1, Xstar series
IP34 - D, D1, S, S1, LD, LD1, LD light, LD Fresh time, Cosmo, Modern, Techno, Domino
Die Lüfter sind für den Einsatz in Umgebungstemperaturen von +1°C bis +45°C ausgelegt. Der Lüfter ist nicht
erdungspflichtig.

DE
MOUNTING
Der Lüfter ist für Deckenmontage oder Wandmontage ausgelegt und Anschluss an einen Lüftungsschacht
oder ein Lüftungsrohr, Abb. 1.
Montagereihenfolge:
Stufe 1 - Strom abschalten und einen Raum für die Lüftemontage vorbereiten, siehe step 1.1-1.2;
Stufe 2 - die Frontplatte aus dem Lüfter entfernen, siehe step 2.1-2.7, je nach Lüftermodell;
Stufe 3 - die Löcher für die Befestigungselemente markieren und bohren, den Lüfter einstellen, siehe
step 3.1 - 3.3;
Stufe 4 - den Lüfter ans Stromnetz anschließen, den Nachlaufschalter / Einschalt-Verzögerungstimer und den
Feuchtigkeitssensor einstellen, siehe steps 4.1-4.7 je nach Lüftermodell;
Stufe 5 - das Gehäuse mit der Frontplatte bedecken, siehe step 5.1-5.7 je nach Lüftermodell;
Stufe 6 - Stromversorgung zum Lüfter einschalten, siehe step 6.1.
Für LD Freshtime Modell: eine Batterie AA 1.5 A installieren laut step 5.7 und die aktuelle Zeit eingeben.
Eine Batterie (AA 1.5 V) ist nicht zum Liefersatz enthalten.
Bezeichnungserklärungen der Klemmen:
L - Phase (nur für Netz 220-240 V);
N - 0 (nur für Netz 220-240 V);
LT - Zeitschalter-Kreis;
QF - Netztrennschalter;
S - externer Aus/ Einschalter;
S1 - externer Aus/ Einschalter des Lüfters;
S2 - externer Lichtschalter.
Warnung! Die Leiterplatte des Zeitschalters ist unter Netzspannung! Vor allen Einstellungsarbeiten
den Lüfter vom Stromnetz trennen! Ein Kunststoffschraubendreher, zum Änderung der Einstellungen,
ist im Lieferunfang des Lüfters enthalten. Verwenden Sie den Kunststoffschraubendreher für die
Einstellung der Nachlaufzeit und des Feuchtigkeits-Sollwerts, siehe step 4.7.
WARNUNG! Der Lüfter, der für 12 V Stromversorgung ausgelegt ist (auf der Verpackung und dem
Lüftergehäuse ausgewiesen), nur an 12 V Stromnetz anschließen!
13

14
DE
ELEKTRONISCHE STEUERUNGSLOGIK
Der Lüfter mit dem Zeitschalter T - der Lüfter startet nach der Betätigung des externen Schalters, z.B.
Lichtschalters.
Das Signal aus dem Schalter legt die Steuerungsspannung auf die Eingangsklemme LT (ST) an. Nach dem
Trennen der Steuerspannung, setzt der Lüfter den Betrieb für die eingestellte Zeit fort, von 2 bis 30 Minuten.
Das Modell VT wird durch den Schnurschalter aktiviert und deaktiviert.
Der Lüfter mit dem Zeitschalter T1 - der Verzögerungsschalter wird nach der Betätigung des externen
Schalters aktiviert, z.B. Lichtschalters. Das Signal aus dem Schalter legt die Steuerungsspannung auf die
Eingangsklemme LT (ST) an.
Der Lüfter startet nur nach der eingestellten Zeit des Verzögerungsschalters. Die Dauer des Zeitverzögerung
wird in zwei Bereichen, von 10 bis 90 Sekunden und von 2 bis 30 Minuten eingestellt. Nach dem Trennen der
Steuerspannung, setzt der Lüfter den Betrieb für die eingestellte Zeit fort, von 2 bis 30 Minuten.
Der Einstellungsbereich wird durch den Jumper auf der Leiterplatte festgelegt.
Der Lüfter mit dem Zeitschalter und Feuchtigkeitssensor TH - der Lüfter startet nach der Betätigung des
externen Schalters, z.B. Lichtschalters. Das Signal aus dem Schalter legt die Steuerungsspannung auf die
Eingangsklemme LT (ST). Der Lüfter startet auch wenn die Raumfeuchtigkeit über die Einschaltfeuchte ist,
einstellbar von 60% bis 90%. Nach dem Trennen der Steuerspannung oder nach der Feuchtigkeitsabsenkung
setzt der Lüfter den Betrieb für die eingestellte Zeit fort, von 2 bis 30 Minuten.
Um die maximale Einschaltfeuchte einzustellen, drehen Sie das Potentiometer bis zur Position H max (90%).
Zur Festlegung der Einschalt-Verzögerungszeit des Lüfters drehen Sie das Potentiometers T für Vergrößerung
der Einschalt-Verzögerungszeit im Uhrzeigersinn und für Verringerung der Einschalt-Verzögerungszeit
entgegen dem Uhrzeigersinn.
Zur Festlegung der Einschaltfeuchte drehen Sie das Potentiometers H für Vergrößerung der Einschaltfeuchte im
Uhrzeigersinn und für Verringerung der Einschaltfeuchte entgegen dem Uhrzeigersinn.
Warnung! Die Leiterplatte des Zeitschalters ist unter Netzspannung! Vor allen Einstellungsarbeiten den Lüfter
vom Stromnetz trennen! Ein Kunststoffschraubendreher, zum Änderung der Einstellungen, ist im Lieferunfang
des Lüfters enthalten. Verwenden Sie den Kunststoffschraubendreher für die Einstellung der Nachlaufzeit und
des Feuchtigkeits-Sollwerts, siehe Abb. 4.7.
Verwenden Sie keinen Metallschraubendreher, kein Messer, usw. um die elektronische Platte nicht zu
beschädigen.

DE
WARTUNG
Die Oberflächen des Lüfters bedürfen der regelmäßigen sorgfältigen Reinigung von Staub und Schmutz.
Unterbrechen Sie die Stromzufuhr vor Wartungsarbeiten, siehe step 1.1 und entfernen Sie die Abdeckung,
step 2.1-2.7, je nach dem Modell.
Den Lüfter reinigen, Abb. 2 und den Lüfter abdecken, step 5.1-5.7 je nach dem Modell. Die Stromversorgung
einschalten.
Die Reinigung erfolgt mit einem weichen Tuch oder mit einer Bürste und einer milden Seifenlösung.
Schützen Sie dabei die elektrischen Komponenten gegen Spritzwasser! Nach der Reinigung die Oberflächen
trocknen.
LAGER- UND TRANSPORTVORSCHRIFTEN
Der Transport des Geräts ist mit jeder Fahrzeugart zulässig. Das Gerät darf nur in der Originalverpackung
transportiert werden.
Das Gerät ist in der Originalverpackung in einem belüfteten Raum bei einer Temperatur von +5°C bis + 40°C
und einer relativen Luftfeuchtigkeit von höchstens 80% zu lagern.
Säure- und Laugendämpfe, andere schädliche Fremdstoffe in der Luft sind nicht zulässig.
HERSTELLERGARANTIE
Der Lüfter ist im Betrieb Private Aktiengesellschaft "Ventilation Systems" (im Folgenden - der Hersteller)
hergestellt.
Mit dem Kauf dieses Erzeugnisses wird von dem Verbraucher bestätigt, dass er Betriebsbedingungen,
Betriebsvorschriften und Betriebs-, Lagerungs-, Transport-, Montage-, Einstellungs-, Anschluss-, Wartungs-,
Reparaturanforderungen und Garantieverpflichtungen, die in den von dem Hersteller vorgelegten Unterlagen
dargelegt sind, zur Kenntnis genommen hat und damit einverstanden ist.
Der Hersteller setzt die Garantiefrist von 60 Monaten ab Verkaufsdatum des Erzeugnisses über Einzelhandel
fest unter Bedingung, dass die Vorschriften für Transport, Lagerung, Montage und Betrieb von dem
Verbraucher erfüllt werden. Sollte es zu Fehlbetrieb während der Garantiefrist durch Verschulden des
Herstellers auftreten, ist der Verbraucher zur unentgeltlichen Mängelbeseitigung berechtigt.
Der Garantieservice besteht in der Ausführung von Arbeiten, die mit der Behebung von Mängeln des
Erzeugnisses zusammenhängen, um die zweckmäßige Benutzung dieses Erzeugnisses von dem Verbraucher
zu gewährleisten. Die Mängelbeseitigung erfolgt durch Ersatz oder Reparatur des Erzeugnisses oder eines
Bestandteils solches Erzeugnisses.
15

16
DE
ACHTUNG! Zur Durchführung von Garantieservice legen Sie die Betriebsanleitung oder ein anderes
Dokument, der sie ersetzt sowie den Abrechnungsbeleg mit dem Verkaufsdatum, der den Kauf bestätigt,
vor. Das Model des Erzeugnisses muss mit dem in der Betriebsanleitung angegebenem Model
übereinstimmen.
Für die Durchführung des Garantieservices wenden Sie sich an die Firma, bei der Sie das Erzeugnis gekauft
haben. Falls die Vor-Ort-Garantie nicht möglich ist, wird Ihnen die notwendige Information über diese
Dienstleistung zur Verfügung gestellt.
Der Hersteller erteilt keine Garantie in folgenden Fällen:
- der Verbraucher legt das Erzeugnis nicht komplett vor, wie in der Betriebsanleitung oder anderem Dokument
angegeben ist, einschließlich der von dem Verbraucher demontierten Bestandteile;
- bei Nichtübereinstimmung des Models, der Marke des Erzeugnisses mit der Angabe auf der Verpackung
und in der betriebsanleitung oder einem anderen Dokument, das die Betriebsanleitung ersetzt;
- bei nicht rechtzeitiger Wartung des Erzeugnisses (Staub, Kondensöl, Partikelkontamination);
- bei den von dem Verbraucher zugefügten äußerlichen Beschädigungen (als Beschädigungen gelten nicht
äußerliche änderungen des Erzeugnisses, die für die Montage notwendig sind);
- änderungen der Konstruktion des Erzeugnisses oder Nacharbeiten;
- ersatz und Anwendung von Baueinheiten, Ersatzteilen und Zubehör (Bestandteilen) solches Erzeugnisses,
die von dem Hersteller nicht vorgesehen sind;
- nicht bestimmungsgemäße Benutzung;
- nichteinhaltung von Betriebsanweisungen von dem Verbraucher;
- anschluss ans Netz mit höherer Spannung als in der Betriebsanleitung angegeben ist;
- spannungssprünge, die das Erzeugnis außer Betrieb setzen;
- falls der Verbraucher selbständig Reparaturen an dem Erzeugnis vornimmt;
- falls Reparaturen von Drittpersonen, die von dem Hersteller nicht beauftragt sind, vorgenommen werden;
- nach dem Ablauf der Garantiefrist;
- nichteinhaltung von festgesetzten Beförderungsbedingungen, die Beschädigungen und/oder Zerstörung des
Erzeugnisses sicherstellen;

DE
- nichteinhaltung der Lagerungsbedingungen von dem Verbraucher;
- rechtswidrige Handlungen von Drittpersonen in Bezug auf das Erzeugnis;
- im Fall Höherer Gewalt (Brand, Überschwemmung, Erdbeben, Krieg, Kampfhandlungen, Blockade);
- fehlen von Verschlussplomben, falls diese in der Betriebsanleitung oder anderem Dokument, das die
Betriebsanleitung ersetzt, vorgesehen sind;
- fehlen des Garantiescheins;
- fehlen des Abrechnungsbelegs, der den Kauf bestätigt, mit der Angabe des Verkaufsdatums.
Der Hersteller haftet für Mängel, die durch sein Verschulden vor der Übergabe des Erzeugnisses an den
Verbraucher entstanden. Der Hersteller haftet nicht für Mängel, die nach der Übergabe des Erzeugnisses an
den Verbraucher infolge der Nichteinhaltung von Transport-, Lagerungs-, Montage- und Betriebsvorschriften,
Handlungen Drittpersonen oder Höherer Gewalt entstanden.
Der Hersteller haftet nicht für Schäden an Gesundheit und Vermögen des Verbrauchers infolge
Nichteinhaltung der Betriebsanleitung oder anderes Dokuments, das diese ersetzt, von dem Verbraucher,
infolge nichtordnungsgemäßer Nutzung des Erzeugnisses, infolge Nichtbeachtung von dem Verbraucher der
in der Betriebsanleitung oder anderem Dokument, das diese ersetzt, Warnungen und anderer Informationen
über das Erzeugnis, infolge der Nichteinhaltung von Transport-, Lagerungs-, Montage-, Wartungs- und
Betriebsvorschriften.
17

18
FR
Toutes les opérations liées au raccordement, à l’entretien et à la réparation du produit doivent être effectuées
hors service.
L’entretien et le montage ne doivent être effectués que par les spécialistes ayant le droit de travailler avec les
installations électriques jusqu’à 1000 V après avoir lu la présente notice.
Le réseau monophasé auquel est raccordé l’appareil doit être conforme aux normes en vigueur.
Le câblage fixe doit être muni d’un dispositif de protection du réseau. Il faut raccorder l’appareil par l’interrupteur
automatique QF intégré dans le câblage fixe. L’espace entre les contacts de l’interrupteur sur tous les pôles doit
être au moins 3 mm.
Avant l’installation il faut s’assurer que la turbine, le boîtier, la grille ne sont pas endommagés ainsi qu’il n’y a pas
d’objets étrangers dans la partie d’écoulement du boîtier qui peuvent endommager les ailes de la roue.
Il est interdit d’utiliser le produit hors de la destination ou de le modifier ou refabriquer.
Le produit n’est pas conçu pour l’usage par des enfants ou des personnes ayant des problèmes physiques,
de sensation ou mentales ou si elles n’ont pas d’expérience ou de connaissances suffisantes ou ne sont pas
suivies ou informées sur l’usage du produit par la personne responsable.
Les parents ne doivent pas laisser les enfants jouer avec l’appareil.
Il faut prendre les mesures nécessaires pour ne pas laisser passer la fumée, les oxydes carboniques et d’autres
produits de combustion dans le local à travers les conduits d’évacuation ouverts ou d’autres pare-feu ainsi que
d’exlure les flux inversés des fumées des dispositifs à gaz ou à flamme ouverte.
L’air acheminé ne doit pas contenir de la poussière et d’autres impuretés solides ainsi que de substances
adhésives ou de matériaux à fibres. Ne pas utiliser l’appareil dans le milieu contenant les substances ou les
vapeurs inflammables, par exemple, l’alcool, l’essence, les insecticides etc.
Ne pas fermer ou boucher les trous d’évacuation et d’aspiration de l’appareil pour ne pas empêcher le passage
optimal de l’air. Ne pas s’assoire sur l’appareil et ne pas poser des objets dessus. Le possesseur de l’appareil
doit suivre strictement les instructions de la présente notice.
ATTENTION
!
A l’expiration du délai de service l’appareil doit être détruit comme prévu.
Ne pas détruire l’appareil avec des ordures ménagères non triés.

FR
19
Diamètre de la tuyère d'éjection - 100, 125, 150 mm
V E N T S X X X X X X X X X
Ventilateur série - D, D1, S, S1, LD, LD1, LD light,
LD Fresh time, X, X1, X star, Cosmo, Modern, Techno, Domino
Panneau frontal décoratif (pour la série LD, LD light):
A - aluminium brossé
N - acier inoxydable poli
Options supplémentaires:
V - ventilateur muni d'un déclenchement par cordelette
T - ventilateur muni d'une temporisation à l'arrêt
TH - ventilateur muni d'un capteur d'humidité et d'une temporisation à l'arrêt
T1 - ventilateur muni d'une temporisation au démarrage et à l'arrêt
K - ventilateur est muni d'un clapet
Modifications du moteur et de la turbine:
L - moteur avec roulements à pallier
Turbo - moteur à puissance élevée
Q - moteur à puissance réduite
12 - moteur prévu pour une tension nominale de 12 V/50 Hz
Press - Turbine haute pression
Exemple de désignation :
VENTS 125 DVT K - ventilateur avec un diamètre de la tuyère d'éjection de 125 mm, la série D,
muni d'un déclancheur à cordon, une minuterie, un clapet inverseur.
Couleur du panneau frontal (pour les séries Modern, Domino) - blanche, noire
IDENTIFICATION

20
FR
Avant l’installation de l’appreil lisez attentivement la présente notice.
Le respect des exigences de la notice assure la bonne exploitation de l’appareil pendant
toute la durée de service. Garder la notice pendant tout le délai de service puisqu’elle
contient les exigences à l’entretien de l’appreil.
KIT DE LIVRAISON
Le kit de livraison comprend les articles suivants:
1. Le ventilateur - 1 pièce;
2. Les clous à vis et chevilles - 4 pièces;
3. Le tournevis en plastique - 1 pièce (seulement pour les modèles avec une minuterie);
4. Le manuel d'utilisateur - 1 pièce;
5. La caisse d'emballage - 1 pièce.
BRÈVE DESCRIPTION
Le produit est un ventilateur à hélice conçu pour une ventilation par aspiration des locaux d'habitation de petite
taille et de taille moyenne chauffés en hiver.
Le ventilateur a été réalisé en plastique blanc.
La structure du ventilateur peut prévoir un clapet de retour qui empêche la pénétration de l’air à l’intérieur du
local lorsque l’appareil est hors service.
Le ventilateur est prévu pour les canaux avec les diamètres de 100, 125 et 150 mm.
La conception des ventilateurs est améliorée et mise à jour en permanence; en conséquence, certains modèles
peuvent différer des descriptions figurant dans ce manuel.
MODALITÉS DE L’EMPLOI
Le ventilateur est prévu pour une alimentation électrique en courant alternatif 220- 240 V, 50 Hz. Le modèle
12 est prévu pour une alimentation 12 V, 50 Hz directement ou pour une alimentation en courant alternatif
220-240 V, 50 Hz a l'aide d'un transformateur type TRF 220/12-25 par exemple (en option).
Le sens du mouvement d’air doit correspondre à la flèche sur le boîtier du ventilateur.
Niveau de protection du matériel contre la pénétration des corps solides et liquides :
IP24 - X, X1, Xstar
IP34 - D, D1, S, S1, LD, LD1, LD light, LD Fresh time, Cosmo, Modern, Techno, Domino
Les ventilateurs sont conçus pour fonctionner à une température ambiante comprise entre +1°C et 45°C.
Le ventilateur n'a pas besoin d'être mis à la terre.
