Vermeiren D200 30 User manual

VERMEIREN
D200 30°
I N S T R U C T I O N M A N U A L
MODE D’EMPLOI
GEBRUIKSAANWIJZING
GEBRAUCHSANWEISUNG
I S T R U Z I O N I P E R L ' U S O
M A N U A L D E I N S T R U C C I O N E S
I N S T R U K C J A O B S Ł U G I

D200 30°
2014-10
Page1
D200 30° - Additions to manual D200
1 Product description (refer to manual D200 paragraph 1)
1.1 Technical specifications (add to manual D200 paragraph 1.2)
Technical terms below are valid for the wheelchair in standard settings. If other footrests /
armrests or other accessories are used, the tabulated values will change.
Make
V
ermeiren
Address
V
ermeirenplein 1/15, B-2920 Kalmthout
Type Manual wheelchai
r
Model D200 30°
Maximum occupant mass 130 kg
Description Dimensions
Effective seat width 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm
Overall width (depends on the seat
width) 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm
Description Dimensions Min. Dimensions Max.
Overall length with footrest 1010 mm
Folded length 1010 mm
Folded width 300 mm
Folded height 880 mm 940 mm
Total mass 16,8 kg
Mass of heaviest part 9,3 kg
Static stability downhill 16° (in standard configuration)
Static stability uphill 9,5° (measured with anti-tipping, place axle block backwards)
Static stability sideways 20° (in standard configuration)
Maximum safe slope 12°
Obstacle climbing 60 mm
Seat plane angle 5°
Effective seat depth 430 mm
Seat surface height at front edge 470 mm 530 mm
Backrest angle 5° 35°
Backrest height 420 mm
Distance between footrest and seat 385 mm 455 mm
Angle between seat and footplate -1,5° 18,5°
Angle between leg footrest and
footplate 80° 100°
Angle between seat and leg
footrest 98,5°
Distance between armpad and seat 220 mm 240 mm
Front location of armrest structure 410 mm
Handrim diameter 535 mm
Horizontal location of axle
(deflection) 37 mm
Minimum turning radius 1500 mm
Diameter PU Rear wheels 22" 24"
Diameter PU steering wheels 200 mm

D200 30°
2014-10
Page2
Storage and use temperature + 5 °C + 41 °C
Storage and use humidity 30% 70%
We reserve the right to introduce technical changes. Measurement tolerance ± 15 mm / 1,5 kg
/
°
Table 1: Technical specifications D200 30°

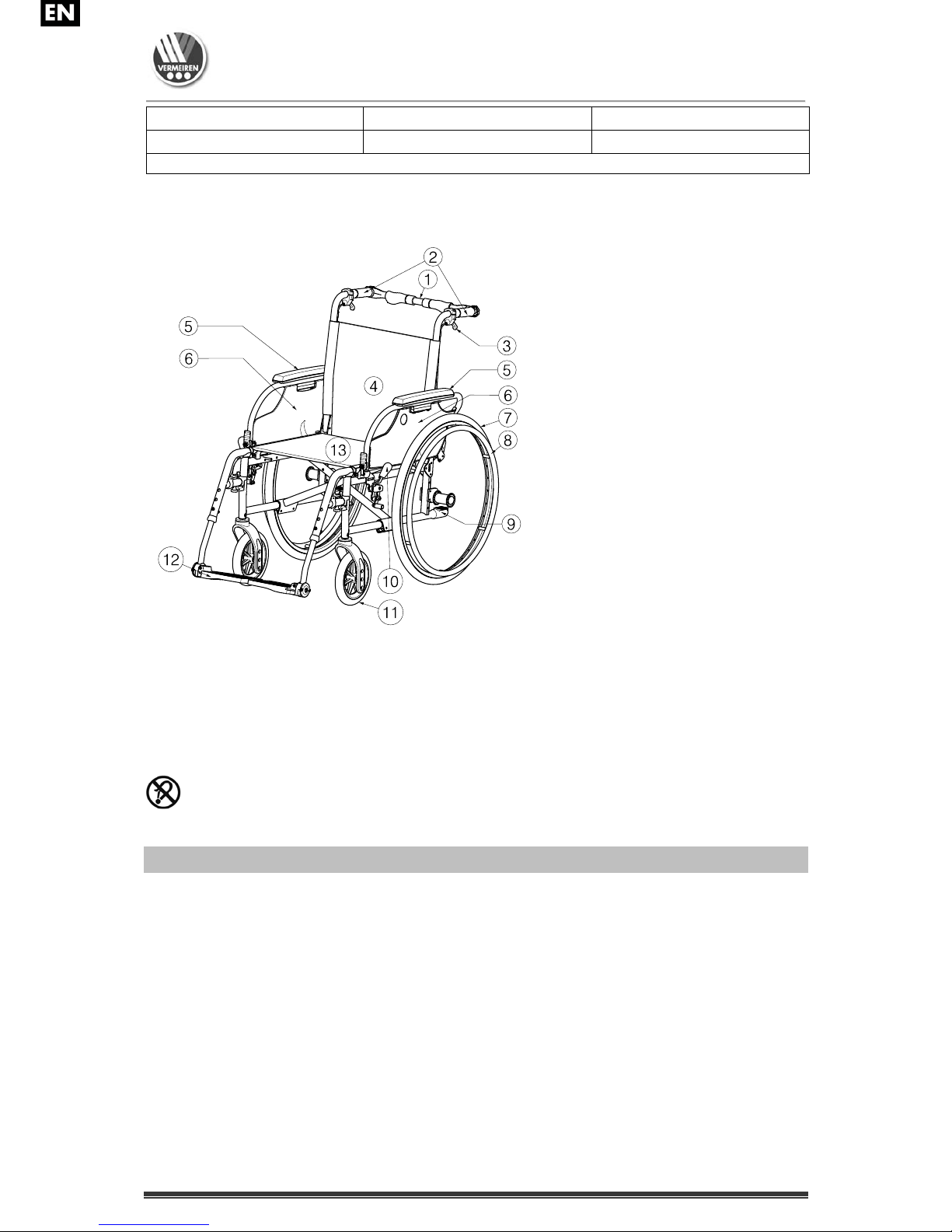

1.2 Drawing (change paragraph 1.3 manual D200)
1.3 Accessories (add to manual D200 paragraph 1.4)
The following accessories are available for the D200 30°:
Drum brakes (B74)
1.4 Explanation of symbols (add to manual D200 paragraph 1.6)
2 Use (refer to manual D200 paragraph 2)
2.1 Backrest inclination (add to manual D200)
LWARNING: Risk of tipping over – Be aware that the stability decreases when the
backrest is adjusted backwards.
LWARNING: Risk of injury – Apply the parking brakes before adjusting the
backrest.
L CAUTION: Chance of pinching – Do not place your fingers, clothes between the
adjustment mechanism.
With the model D200 30° it is possible to set the backrest backwards with a maximum
inclination of 30° (4 different positions: steps 10°). Be sure that the patient sits in the chair
when the attendant shall perform the back adjusting and that the wheelchair does not tip
over.
Not crash-tested
1 = Pushbar
2 = Handgrips
3 = Lever back inclination
4 = Backrest
5 = Armpads
6 = Armrests
7 = Driving wheels (rear
wheels)
8 = Handrims
9 = Tip cap
10 = Brakes
11 = Steering wheels (front
wheels)
12 = Footrests
13 = Seat
14 = Cross

D200 30°
2014-10
Page3

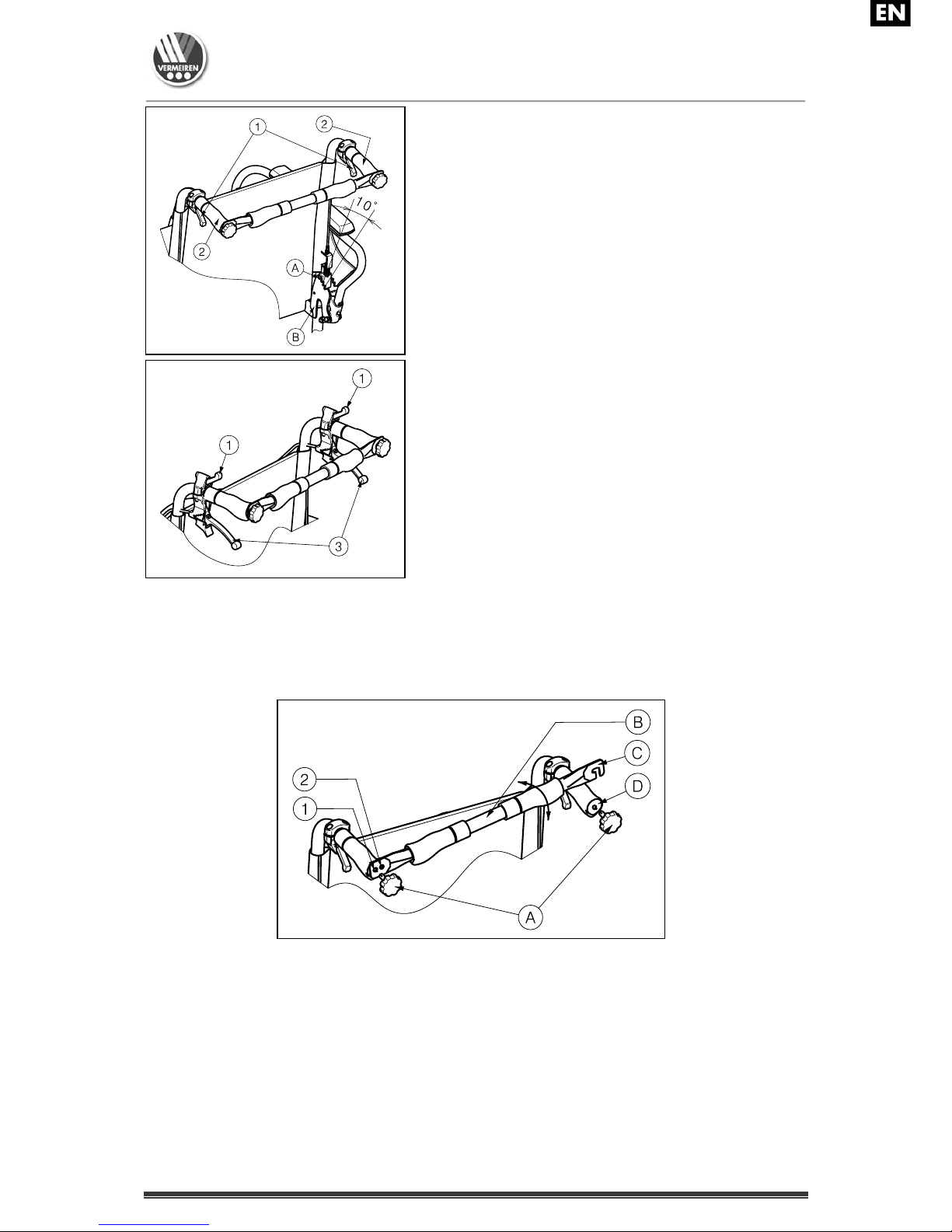

1. Pull lever on both sides towards the
handgrip to adjust the backrest.
2. The pin Ⓐcomes out the groove of the toothed
plate Ⓑ.
3. Pull both back tubes backwards continuously
to the desired position (4 different positions: 5°
- 15° - 25° - 35°).
4. Check that the pin Ⓐis well fixed in the groove
of the toothed plate Ⓑ.
If your wheelchair features drum brakes, the levers
are used as brakes.
2.2 Mounting or removing of pushbar (add to manual D200)
LWARNING: Risk of injury - Make sure that the starknobs Ⓐare tightened.
LWARNING: Risk of injury - When equipped with the pushbar, the pushbar shall
always be mounted (→to increase the stability of the backrest).
The mounting of the pushbar Ⓑis done as follows:
1. Mount the pushbar Ⓑwith the starknob Ⓐin the left handgrip.
2. Swing the pushbar Ⓑto the right.
3. Mount hook Ⓒover the right handgrip Ⓓas shown on the drawing. Use holes or to
adjust the tension of the backrest.
To take off the pushbar:
1. Loosen the starknob Ⓐon the right handgrip.
2. Remove hook Ⓒfrom the right handgrip Ⓓ.

D200 30°
2014-10
Page4
2.3 Transport in the car (add to manual D200 paragraph 2.14)
LDANGER: Risk of injury – The wheelchair is not suited for use as a seat in a
motor vehicle.
Never use your wheelchair as a seat in an automobile or other vehicle. The wheelchair shall
be marked with following symbol.
2.4 Use of the wheelchair as seat in a motor vehicle (remove paragraph
2.15)
3 Installation and adjustment (refer to manual D200 paragraph 3)
3.1 Manner of delivery (add to manual D200 paragraph 3.2)
The Vermeiren D200 30° shall be delivered with:
1 frame with armrests, rear and front wheels (standard delivery
seat height: 500 mm, seat angle: 5°)
1 pair footrests
Back adjusting mechanism
Tools
Manual
Accessories
3.2 Adjusting the stability and the maneuverability (add to manual
D200)
Place axle block in most
backwards position.

D200 30°
2014-10
Page1
D200 30° - Supplément du manuel
du D200
1 Description du produit (se référer au manuel du D200
paragraphe 1)
1.1 Caractéristiques techniques (complément du manuel du D200 paragraphe
1.2)
Les indications techniques ci-dessous sont valides pour le fauteuil roulant avec ses réglages
standard. En cas d'utilisation d'autres repose-pieds/accoudoirs ou autres accessoires, les
valeurs indiquées sont modifiées.
Marque
V
ermeiren
Adresse
V
ermeirenplein 1/15, B-2920 Kalmthout
Type Fauteuil roulant manuel
Modèle D200 30°
Poids max. du patient 130 kg
Description Dimensions
Largeur d'assise efficace 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm
Largeur totale (en fonction de la
largeur d'assise) 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm
Description Dimensions min. Dimensions max.
Longueur totale avec repose-pied 1010 mm
Longueur pliée 1010 mm
Largeur pliée 300 mm
Hauteur plié 880 mm 940 mm
Masse totale 16,8 kg
Masse de la partie la plus lourde 9,3 kg
Stabilité statique en descente 16° (en configuration standard)
Stabilité statique en montée 9,5° (mesurée avec un anti-bascule, placez bloc d'essieu en arrière)
Stabilité statique latérale 20° (en configuration standard)
Pente sécurisée maximale 12°
Passage d'obstacle 60 mm
Angle du plan d'assise 5°
Profondeur d'assise efficace 430 mm
Hauteur de la surface d'assise sur
le bord avant 470 mm 530 mm
Angle du dossier 5° 35°
Hauteur du dossier 420 mm
Distance entre le repose-pied et le
siège 385 mm 455 mm
Angle entre la palette et le siège -1,5° 18,5°
Angle entre le jambe de repose-
pied et la palette 80° 100°
Angle entre le jambe de repose-
pied et le siège 98,5°
Distance entre la manchette et le
siège 220 mm 240 mm
Emplacement avant de la structure
de l'accoudoir 410 mm

D200 30°
2014-10
Page2
Diamètre de la main-courante 535 mm
Emplacement horizontal de l'essieu
(flèche) 37 mm
Diamètre de braquage minimum 1500 mm
Diamètre des roues arrières PU 22" 24"
Diamètre des roues directrices PU 200 mm
Température de stockage et
d'utilisation + 5 °C + 41 °C
Humidité de stockage et
d'utilisation 30% 70%
Nous nous réservons le droit d’apporter des modifications techniques. Tolérances ± 15 mm / 1,5 kg / °
Tableau 1 : Spécifications techniques D200 30°

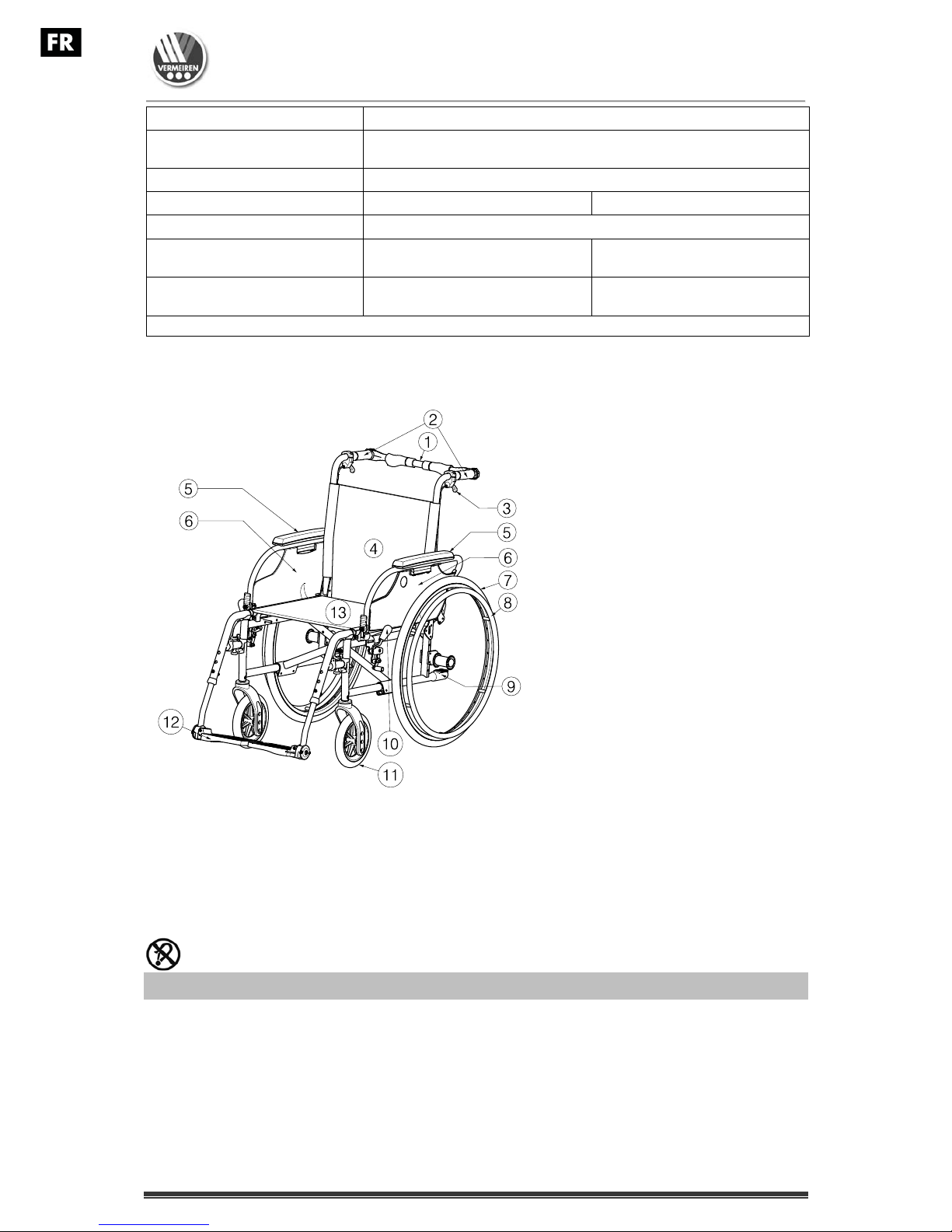

1.2 Schéma (remplace le paragraphe 1.3 du manuel du D200)
1.3 Accessoires (complément du manuel du D200 paragraphe 1.4)
Les accessoires suivants sont disponibles pour le D200 30°:
Freins à tambour (B74)
1.4 Explicationdes symboles (complément du manuel du D200 paragraphe 1.6)
2 Utilisation (se référer au manuel du D200 paragraphe 2)
2.1 Inclinaison du dossier (complément du manuel du D200)
LAVERTISSEMENT : Risque de basculement – Soyez conscient que la stabilité
diminue lorsque le dossier est basculé vers l'arrière.
LAVERTISSEMENT : Risque de blessures – Appliquez les freins de stationnement
avant de régler l'inclinaison du dossier.
L ATTENTION : Risque de pincement – Ne placez pas vos doigts, les vêtements
entre du mécanisme de réglage.
Crash-test: NON
1 = Barre de poussée
2 = Poignées de poussée
3 = Levier pour l'inclinaison du
dossier
4 = Dossier
5 = Manchettes
6 = Accoudoirs
7 = Roues motrices (roues arrière)
8 = Mains-courante
9 = Monte trottoir supplémentataire
10 = Freins
11 = Roues directrices (roues avant)
12 = Repose-pieds
13 = Assise
14 = Croisillon

D200 30°
2014-10
Page3

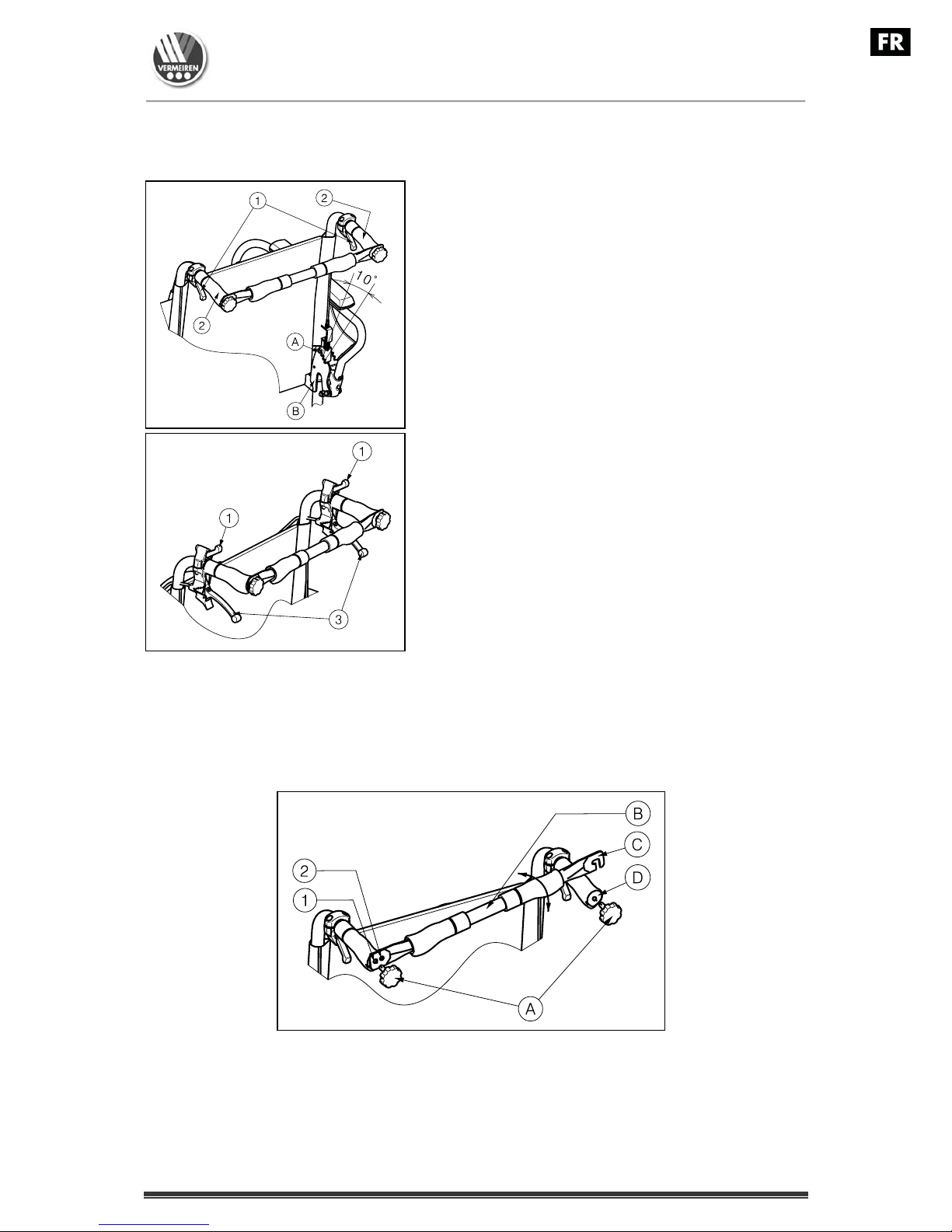

Avec le modèle D200 30°, il est possible de basculer le dossier vers l'arrière avec un angle
maximum de 30° (4 positions différentes: palier de 10°). Assurez-vous que le patient est
assis dans le fauteuil lorsque l'accompagnateur fait basculer le dossier vers l'arrière et
s'assure que le fauteuil roulant ne se renverse.
1. Tirez le levier des deux côtés en direction de
la poignée pour régler le dossier.
2. Le plot Ⓐsort de la rainure de la plaque
dentée Ⓑ.
3. Tirez les deux conduits du dossier
progressivement vers l'arrière jusqu'à la
position désirée (4 positions différentes: 5° -
15° - 25° - 35°).
4. Vérifier que le plot Ⓐsoit bien fixé dans la
rainure de la plaque dentée Ⓑ.
Lorsque le fauteuil roulant est équipé de freins à
tambour, les poignées sont utilisées pour freiner.
2.2 Montage ou démontage de la barre de poussée (complément du
manuel du D200)
LAVERTISSEMENT : Risque de blessures - Assurez-vous que les boutons étoiles
Ⓐsont correctement serrés.
LAVERTISSEMENT : Risque de lésion - Si le fauteuil roulant dispose d'une barre
du poussoir, elle doit toujours être montée ( →afin d'augmenter la stabilité).
Le montage de la barre de poussée Ⓑs'effectue comme suit:
1. Fixez la barre du poussoir Ⓑavec le bouton à croisillon Ⓐsur la poignée de gauche.
2. Tournez la barre du poussoir Ⓑvers la droite.
3. Fixez le crochet Ⓒsur la poignée de droite Ⓓcomme indiqué sur le dessin. Utiliser les
trous ou pour ajuster la tension du dossier.

D200 30°
2014-10
Page4
Pour supprimer la barre du poussoir :
1. Détachez la vis Ⓐau niveau de la poignée droite.
2. Enlevez le crochet Ⓒde la poignée droite Ⓓ.
2.3 Transport en voiture (complément du manuel du D200 paragraphe 2.14)
LDANGER : risque de lésion - Le fauteuil ne convient pas pour être utilisé comme
un siège dans un véhicule motorisé.
N'utilisez jamais le fauteuil roulant comme un siège dans une voiture ou dans un autre
véhicule. Le fauteuil roulant est marqué avec le symbole suivant :
2.4 Utilisation du fauteuil roulant comme siège dans un véhicule
motorisé (Supprimer paragraphe 2.15)
3 Installation et réglage (se référer au manuel du D200 paragraphe
3)
3.1 Mode de livraison (complément du manuel du D200 paragraphe 3.2)
Le Vermeiren D200 30° doit être livré avec :
1 châssis avec accoudoirs, roues avant et arrière (fourniture standard
hauteur du siège : 500 mm, angle du siège : 5°)
1 paire de repose-pieds
Système de réglage du dossier
Outils
Mode d’emploi
Accessoires
3.2 Réglage de la stabilité et de la manoeuvrabilité (complément du
manuel du D200)
Placez le bloc d'essieu en
arrière position.

D200 30°
2014-10
Pagina1
D200 30° - Aanvullingen op de
handleiding D200
1 Productomschrijving (Verwijs naar handleiding D200 paragraaf 1)
1.1 Technische specificaties (toevoeging handleiding D200 paragraaf 1.2)
Onderstaande technische gegevens zijn geldig voor de rolstoel in standaard instellingen.
Wanneer er andere voetsteunen / armsteunen of andere accessoires worden gebruikt,
worden de opgegeven waarden gewijzigd.
Merk
V
ermeiren
Adres
V
ermeirenplein 1/15, B-2920 Kalmthout
Type Manuele rolstoel
Model D200 30°
Maximale massa gebruike
r
130 kg
Beschrijving
A
fmetingen
Effectieve zitbreedte 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm
Totale breedte (afhankelijk van de
zitbreedte) 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm
Beschrijving
A
fmetingen min.
A
fmetingen max.
Totale lengte inclusief voetsteun 1010 mm
Lengte dichtgevouwen 1010 mm
Breedte dichtgevouwen 300 mm
Hoogte dichtgevouwen 880 mm 940 mm
Totaal gewicht 16,8 kg
Gewicht zwaarste onderdeel 9,3 kg
Statische stabiliteit bergaf 16° (in standaard configuratie)
Statische stabiliteit bergop 9,5° (gemeten met anti-tipping, plaats de asblok naar achteren)
Statische stabiliteit zijwaarts 20° (in standaard configuratie)
Maximale veilige helling 12°
Maximum hoogte hindernis 60 mm
Zithoek 5°
Effectieve zitdiepte 430 mm
Zithoogte aan voorzijde 470 mm 530 mm
Rughoek 5° 35°
Rughoogte 420 mm
Afstand tussen zit en voetsteun 385 mm 455 mm
Hoek tussen zit en voetplaat -1,5° 18,5°
Hoek tussen been voetsteun en
voetplaat 80° 100°
Hoek tussen zit en been voetsteun 98,5°
Afstand tussen armlegger en zit 220 mm 240 mm
Afstand voorzijde armsteun 410 mm
Diameter aandrijfhoepel 535 mm
Horizontale afstand van de as
(uitwijking) 37 mm
Minimale draaicirkel 1500 mm
Diameter PU achterwielen 22" 24"

D200 30°
2014-10
Pagina2
Diameter PU stuurwielen 200 mm
Opslag en gebruikstemperatuur + 5 °C + 41 °C
Opslag en gebruiksluchtvochtigheid 30% 70%
We behouden ons het recht voor om technische wijzigingen te introduceren. Meettolerantie ± 15 mm / 1,5 kg
/
°
Tabel 1: Technische specificaties D200 30°
1.2 Onderdelen (Verander paragraaf 1.3 handleiding D200)
1.3 Accessoires (toevoeging handleiding D200 paragraaf 1.4)
Volgende accessoires zijn beschikbaar voor de D200 30°:
Trommelremmen (B74)
1.4 Verklaring van desymbolen (toevoeging handleiding D200 paragraaf 1.6)
2 Gebruik (Verwijs naar handleiding D200 paragraaf 2)
2.1 Inclinatie van de rug (toevoeging handleiding D200)
LWAARSCHUWING: Kantelgevaar – Denk eraan dat de stabiliteit afneemt als de
rug naar achteren wordt gekanteld.
LWAARSCHUWING: Gevaar voor letsel – Zorg ervoor dat de remmen van de
rolstoel aangetrokken zijn voordat U de ruginclinatie versteld.
L VOORZICHTIG: Kans op beknelling - Plaats Uw vingers, kledij niet tussen het
verstelmechanisme.
Met het model D200 30° is het mogelijk om de rug, met een maximale inclinatie van 30° (4
verschillende posities: stappen van 10°), naar achteren te kantelen. Zorg ervoor dat de
patiënt in de rolstoel zit als de begeleider de ruginclinatie versteld en dat de rolstoel niet
achter over kantelt.
Niet gecrashtest
1 = Duwstang
2 = Handgrepen
3 = Hendel voor ruginclinatie
4 = Rug
5 = Armleggers
6 = Armsteunen
7 = Aandrijfwielen (achterwielen)
8 = Grijphoepel
9 = Trapdop
10 = Remmen
11 = Stuurwielen (voorwielen)
12 = Voetsteunen
13 = Zit
14 = Kruis

D200 30°
2014-10
Pagina3
1. Trek de hendel aan beide kanten naar de
handgreep om de rughoek te verstellen.
2. De pen Ⓐkomt uit de groef van de plaat met
uitstulpingen Ⓑ.
3. Trek beide rugbuizen geleidelijk aan naar
achteren tot de gewenste positie (4
verschillende posities: 5° - 15° - 25° - 35°).
4. Controleer dat de pen Ⓐterug goed is
gepositioneerd in de groef van de plaat Ⓑ.
Als de rolstoel trommelremmen heeft; dan worden
de hendels als remmen gebruikt.
2.2 Plaatsen of verwijderen van de duwstang (toevoeging handleiding
D200)
LWAARSCHUWING: Kans op letsel - Zorg ervoor dat de sterknoppen Ⓐterug
goed zijn vastgemaakt.
LWAARSCHUWING: Gevaar voor letsel - Als de rolstoel over een duwbeugel
beschikt, dient deze altijd te worden gemonteerd ( →ter verhoging van de
stabiliteit).
Om de duwbeugel te monteren Ⓑgaat U als volgt te werk:
1. Monteer de duwbeugel Ⓑin de linkse handgreep met behulp van de sterknop Ⓐ.
2. Draai de duwbeugel Ⓑnaar de rechterkant.
3. Monteer de haak Ⓒover de rechte handgreep Ⓓzoals aangegeven in de figuur. Gebruik
de boringen of om de spanning van de rug in te stellen.
Om de duwstang te verwijderen:
1. Maak de sterknop Ⓐaan de rechtse handgreep los.
2. Verwijder de haak Ⓒvan de rechtse handgreep Ⓓ.

D200 30°
2014-10
Pagina4
2.3 Transport in de auto (toevoeging handleiding D200 paragraaf 2.14)
LGEVAAR: Gevaar voor letsel – De rolstoel is niet geschikt om te gebruiken als
een zit in een motorvoertuig.
Gebruik de rolstoel nooit als een zit in een auto of ander voertuig. De rolstoel wordt
gemarkeerd met het volgende symbool:
2.4 Gebruik van de rolstoel als zit in een motorvoertuig (Verwijder
paragraaf 2.15)
3 Installatie en instellingen (Verwijs naar handleiding D200
paragraaf 3)
3.1 Leveringsomvang (toevoeging handleiding D200 paragraaf 3.2)
De Vermeiren D200 30° wordt geleverd met:
1 frame gemonteerd met armsteunen, achter- en voorwielen (standaard levering
zithoogte: 500 mm, zithoek: 5°)
1 paar voetsteunen
Rugverstellingsmechanisme
Gereedschap
Handleiding
Accessoires

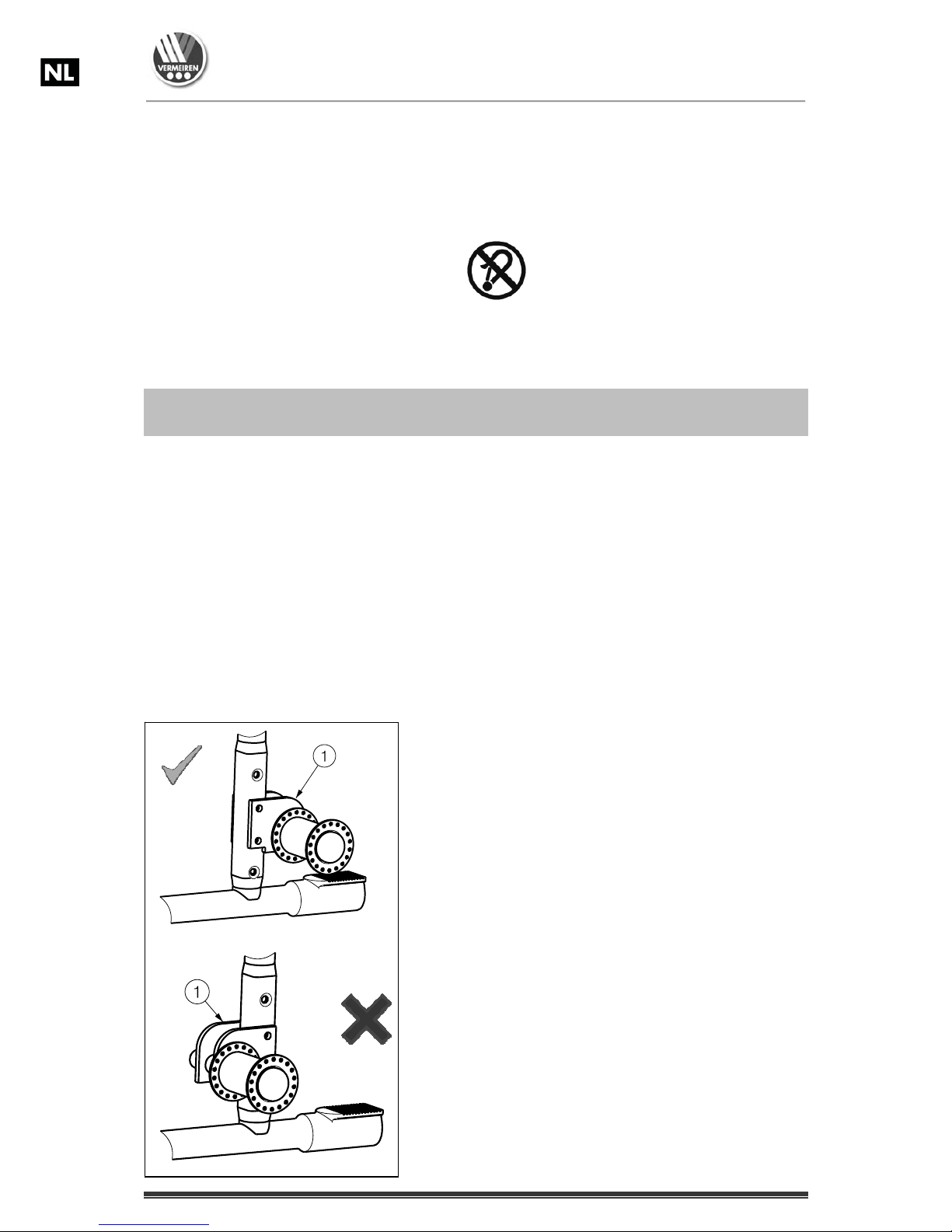

3.2 Instellen van de stabiliteit en manouvreerbaarheid (toevoegen aan
handleiding D200)
Plaats de asblok in de meest
achterwaartse positie.

D200 30°
2014-10
Seite1
D200 30° - Ergänzungen zur
Gebrauchsanweisung D200
1 Produktbeschreibung (Bezug zur Gebrauchsanweisung D200,
Kapitel 1)
1.1 Technische Daten (Ergänzung zur Gebrauchsanweisung D200, Kapitel 1.2)
Die im Folgenden aufgeführten technischen Daten gelten für einen Rollstuhl in der
Standardkonfiguration. Wurden eine Fußauflagen und/oder eine Armlehnen oder anderes
Zubehör montiert, ändern sich die in der Tabelle aufgeführten Werte.
Herstelle
r
V
ermeiren
Adresse
V
ermeirenplein 1/15, B-2920 Kalmthout
Typ Manueller Rollstuhl
Modell D200 30°
Max. zulässiges Gewicht des
Rollstuhlfahrers 130 kg
Beschreibung
A
bmessungen
Effektive Sitzbreite 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm
Gesamtbreite (abhängig von der
Sitzbreite) 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm
Beschreibung
A
bmessungen Min.
A
bmessungen Max.
Gesamtlänge mit Beinstützen 1010 mm
Länge zusammengeklappt 1010 mm
Breite zusammengeklappt 300 mm
Höhe zusammengeklappt 880 mm 940 mm
Gesamtgewicht 16,8 kg
Gewicht des schwersten Teils 9,3 kg
Statische Stabilität, bergab 16° (in der Standardkonfiguration)
Statische Stabilität, bergauf 9,5° (Gemessen mit Kippschutz, nur mit rückverlagertem Achsblock
gesichert)
Statische Stabilität, seitwärts 20° (in der Standardkonfiguration)
Maximale, sichere Steigung 12°
Überfahren von Hindernissen 60 mm
Winkel der Sitzfläche 5°
Effektive Sitztiefe 430 mm
Höhe der Sitzoberfläche an der
Vorderkante 470 mm 530 mm
Rückenlehnenwinkel 5° 35°
Rückenlehnenhöhe 420 mm
Abstand zwischen Fußstütze und
Sitz 385 mm 455 mm
Winkel zwischen Sitz und Fußplatte -1,5° 18,5°
Winkel zwischen Bein Fußstütze
und Fußplatte 80° 100°
Winkel zwischen Sitz und Bein
Fußstütze 98,5°
Abstand zwischen Armpolster und
Sitz 220 mm 240 mm

D200 30°
2014-10
Seite2
Länge der Armlehne zur
Unterfahrbarkeit 410 mm
Greifreifendurchmesser 535 mm
Horizontale Lage der Achse
(Deflektion) 37 mm
Kleinster Wenderadius 1500 mm
Durchmesser der PU-Hinterräder 22" 24"
Durchmesser der PU-Lenkräder 200 mm
Temperaturbereich für Lagerung
und Nutzung 5 °C +41 °C
Luftfeuchtigkeitsbereich für
Lagerung und Nutzung 30% 70%
Technische Änderungen vorbehalten. Messtoleranzen ± 15 mm / 1,5 kg
/
°
Tabelle 1: Technische Daten D200 30°
1.2 Komponenten (Änderung Kapitel 1.3, Gebrauchsanweisung D200)
1.3 Zubehör (Ergänzung zur Gebrauchsanweisung D200, Kapitel 1.4)
Folgendes Zubehör ist erhältlich für die Modelle D200 30°:
Trommelbremsen (B74)
1.4 Positionstypenschild (Ergänzung zur Gebrauchsanweisung D200, Kapitel 1.6)

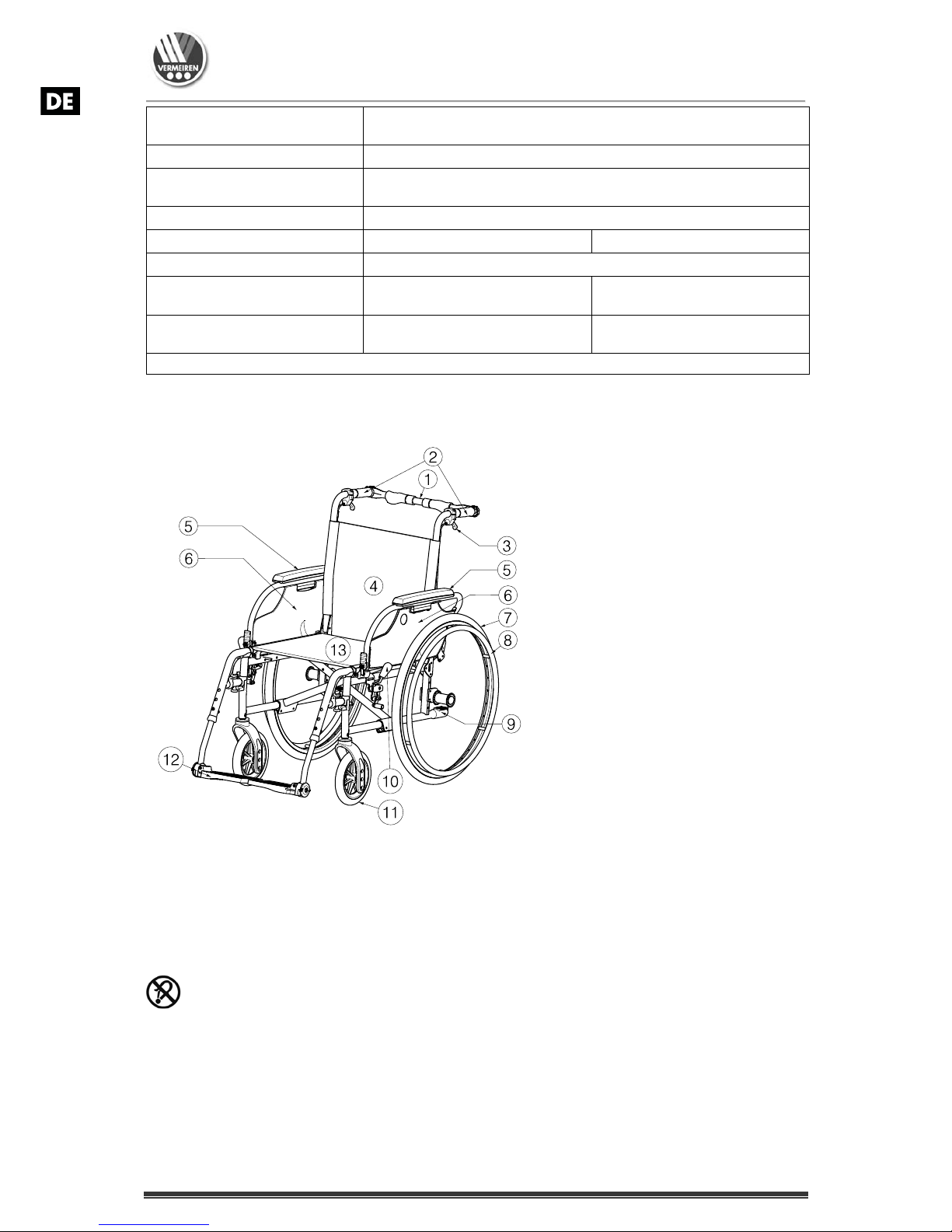

Nicht durch Crashtest geprüft
1 = Schiebestange
2 = Handgriffe
3 = Hebel für Rückenneigung
4 = Rückenlehne
5 = Armpolster
6 = Armlehnen
7 = Antriebsräder
(Hinterräder)
8 = Greifreifen
9 = Kipphilfe
10 = Bremsen
11 = Lenkräder (Vorderräder)
12 = Fußstützen
13 = Sitz
14 = Schere

D200 30°
2014-10
Seite3
2 Verwendung (Bezug zur Gebrauchsanweisung D200, Kapitel 2)
2.1 Rückenkantelung (Ergänzung zur Gebrauchsanweisung D200)
LWARNUNG: Kippgefahr – Beachten Sie, dass die Stabilität sinkt, wenn die
Rückenlehne nach hinten verstellt wird.
LWARNUNG: Verletzungsgefahr! Betätigen Sie vor dem Einstellen der
Rückenlehne die Feststellbremsen.
LVORSICHT: Quetschgefahr - Halten Sie Ihre Finger, Kleidungsstücke fern vom
Verstellmechanismus.
Bei dem Modell D200 30° lässt sich die Rückenlehne bis auf einen Winkel von maximal 30°
nach hinten kippen (4 verschiedene Positionen in 10 -Schritten). Stellen Sie sicher, dass der
Patient in dem Stuhl sitzt, wenn der Begleiter die Rückenlehne nach hinten kippt, und dass
der Rollstuhl nicht umkippt.
1. Ziehen Sie den Hebel auf beiden Seiten in
Richtung Handgriff , um die Rückenlehne zu
verstellen.
2. Der Sicherungsstift Ⓐhebt sich aus der
Haltekerbe der Zahnplatte Ⓑ.
3. Ziehen Sie beide Rückenrohre langsam in die
gewünschte Position (4 verschiedene
Positionen: 5° - 15° - 25° - 35°).
4. Stellen Sie sicher, dass der Sicherungsstift Ⓐ
sicher in der Haltekerbe der Zahnplatte
versinkt Ⓑ.
Wenn der Rollstuhl über Trommelbremsen verfügt,
werden die Griffe zum Bremsen verwendet.

D200 30°
2014-10
Seite4

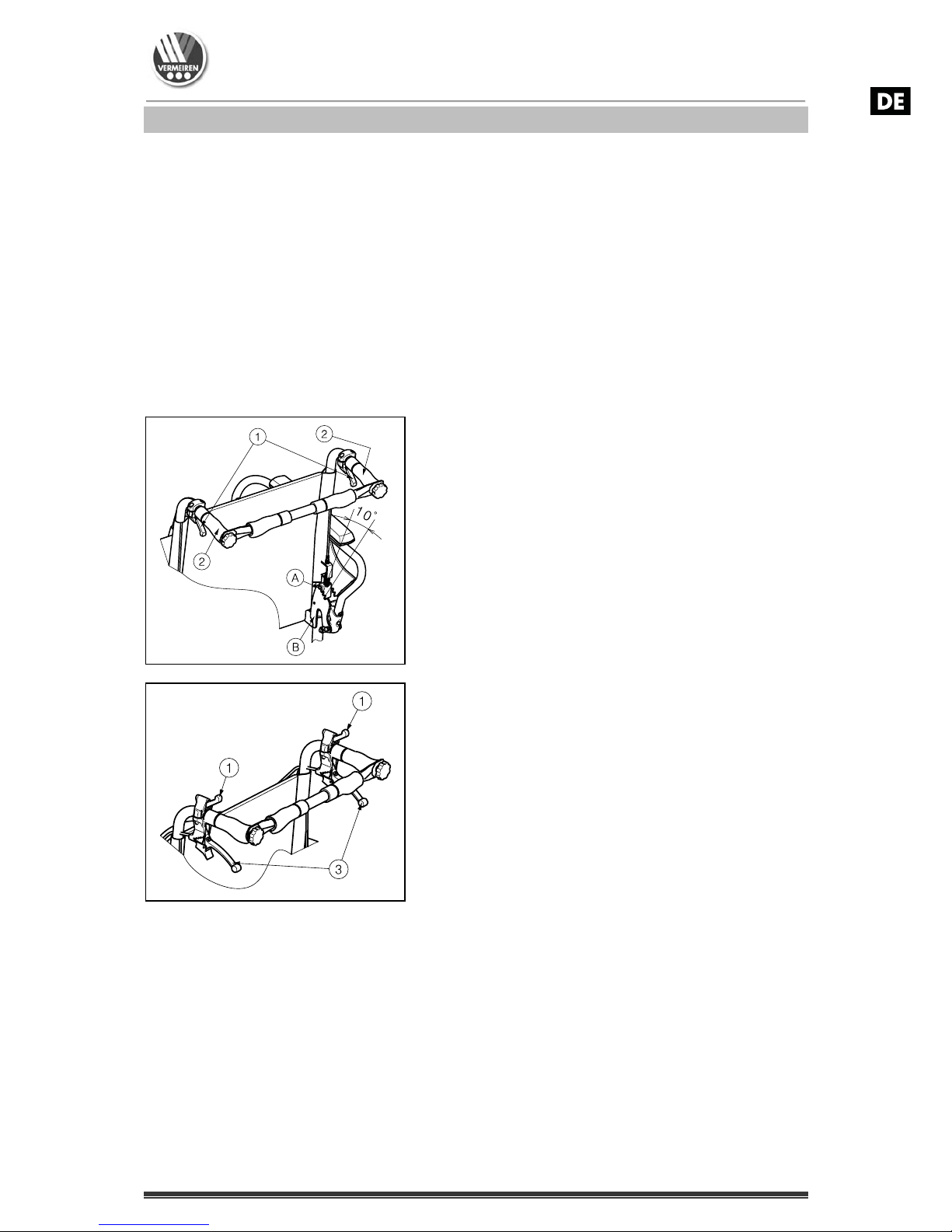

2.2 An- oder Abbauen der Schiebestange (Ergänzung zur
Gebrauchsanweisung D200)
LWARNUNG: Verletzungsgefahr – Stellen Sie sicher, dass die Sternräder Ⓐfest
sitzen.
LWARNUNG: Verletzungsgefahr - Wenn der Rollstuhl über eine Schiebestange
verfügt, muss diese immer montiert werden (zur Erhöhung der Stabilität).
Die Schiebestange Ⓑwird wie folgt montiert:
1. Setzen Sie die Schiebestange Ⓑmit dem Sterngriff Ⓐin den linken Handgriff.
2. Drehen Sie die Schiebestange Ⓑnach rechts.
3. Setzen Sie die Aufhängung Ⓒüber den rechten Handgriff Ⓓwie in der Zeichnung
angegeben. Nutzen Sie die Lochungen oder für unterschiedliche Spannung in der
Rückenlehne.
So bauen Sie die Schiebestange ab:
1. Lösen Sie die Sterngriff Ⓐam rechten Handgriff.
2. Entfernen Sie dieAufhängung Ⓒvom rechten Handgriff Ⓓ.
2.3 Transport in einem auto (Ergänzung zur Gebrauchsanweisung D200, Kapitel
2.14)
LGEFAHR: Verletzungsgefahr - Der Rollstuhl darf nicht als Sitz in einem
Kraftfahrzeug genutzt werden.
Der Rollstuhl darf nicht als Sitzplatz in einem PKW oder anderen Fahrzeug verwendet
werden. Der Rollstuhl ist mit dem folgenden Symbol zu kennzeichnen.
2.4 Nutzung des Rollstuhls als Sitz in einem PKW (Kapitel 2.15 aus
Gebrauchsanweisung des D200 ist nicht gültig)

D200 30°
2014-10
Seite5
3 Zusammenbau und Einstellung (Bezug zur
Gebrauchsanweisung D200, Kapitel 3)
3.1 Lieferumfang (Ergänzung zur Gebrauchsanweisung D200, Kapitel 3.2)
Der Lieferumfang des Vermeiren D200 30° umfasst:
1 Rahmen mit Armlehnen, Hinterrädern und Vorderrädern (Standardlieferung
Sitzhöhe: 500 mm; Sitzgestell: 5°)
1 Paar Fußauflagen
Rückenlehneneinstellsystem
Werkzeuge
Gebrauchsanweisung
Zubehör
3.2 Einstellen der Stabilität und der Manövrierbarkeit (Ergänzung zur
Gebrauchsanweisung D200)

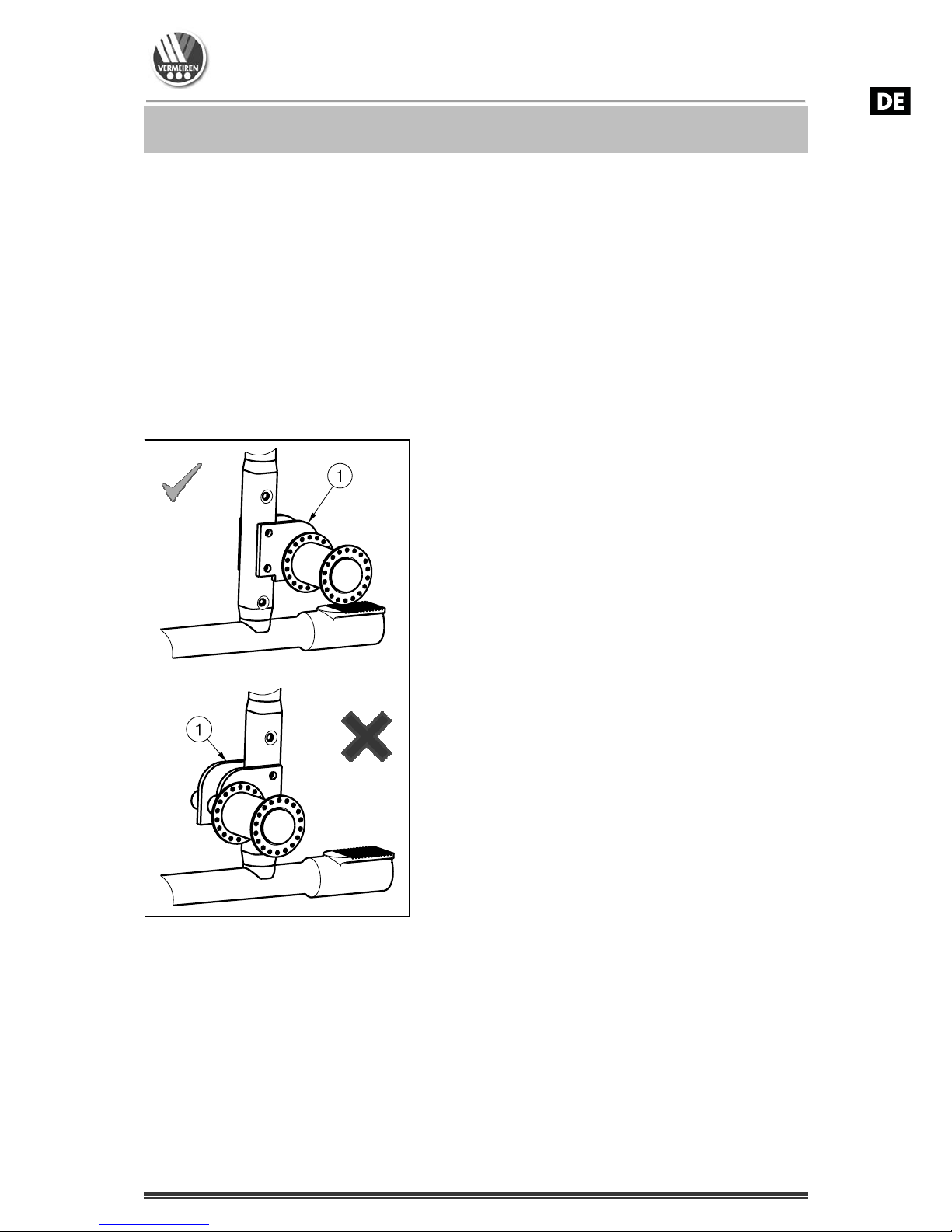

Platzieren Sie den Achsblock in die
rückwärtige Position
(Achsrückverlagerung).

D200 30°
2014-10
Pagina1
D200 30° - In aggiunta al manuale
della D200
1 Descrizionedel prodotto (riferirsi al manuale della D200
paragrafo 1)
1.1 Specifiche tecniche (aggiungere al manuale della D200 paragrafo 1.2)
I termini tecnici riportati di seguito sono applicabili alla carrozzina con configurazione
standard. Se vengono utilizzati altri tipi di pedane, braccioli o accessori, i valori in tabella
saranno diversi.
Produttore
V
ermeiren
Indirizzo
V
ermeirenplein 1/15, B-2920 Kalmthout
Tipo Carrozzina manuale
Modello D200 30°
Peso massimo dell'occupante 130 kg
Descrizione Dimensioni
Larghezza effettiva del sedile 380 mm 400 mm 420 mm 440 mm 460 mm 480 mm 500 mm 520 mm
Larghezza complessiva (in base
alla larghezza del sedile) 580 mm 600 mm 620 mm 640 mm 660 mm 680 mm 700 mm 720 mm
Descrizione Dimensioni minime Dimensioni massime
Lunghezza complessiva con
poggiapiedi 1010 mm
Lunghezza ripiegata 1010 mm
Larghezza ripiegata 300 mm
Altezza ripiegata 880 mm 940 mm
Peso totale 16,8 kg
Massa della parte più pesante 9,3 kg
Stabilità statica in discesa 16° (in configurazione standard)
Stabilità statica in salita 9,5° (misure con antiribaltamento, collocare il blocco dell’asse all’indietro)
Stabilità statica laterale 20° (in configurazione standard)
Pendenza massima consentita 12°
Superamento degli ostacoli 60 mm
Inclinazione del piano del sedile 5°
Profondità effettiva del sedile 430 mm
Altezza della superficie del sedile
all'estremità anteriore 470 mm 530 mm
Inclinazione dello schienale 5° 35°
Altezza dello schienale 420 mm
Distanza tra poggiapiedi e sedile 385 mm 455 mm
Angolazione tra sedile e pedana -1,5° 18,5°
Angolazione tra poggiapiedi e
pedana 80° 100°
Inclinazione tra sedile e piatto
pedana 98,5°
Distanza tra imbottitura dei braccioli
e sedile 220 mm 240 mm
Posizione anteriore della struttura
del bracciolo 410 mm
