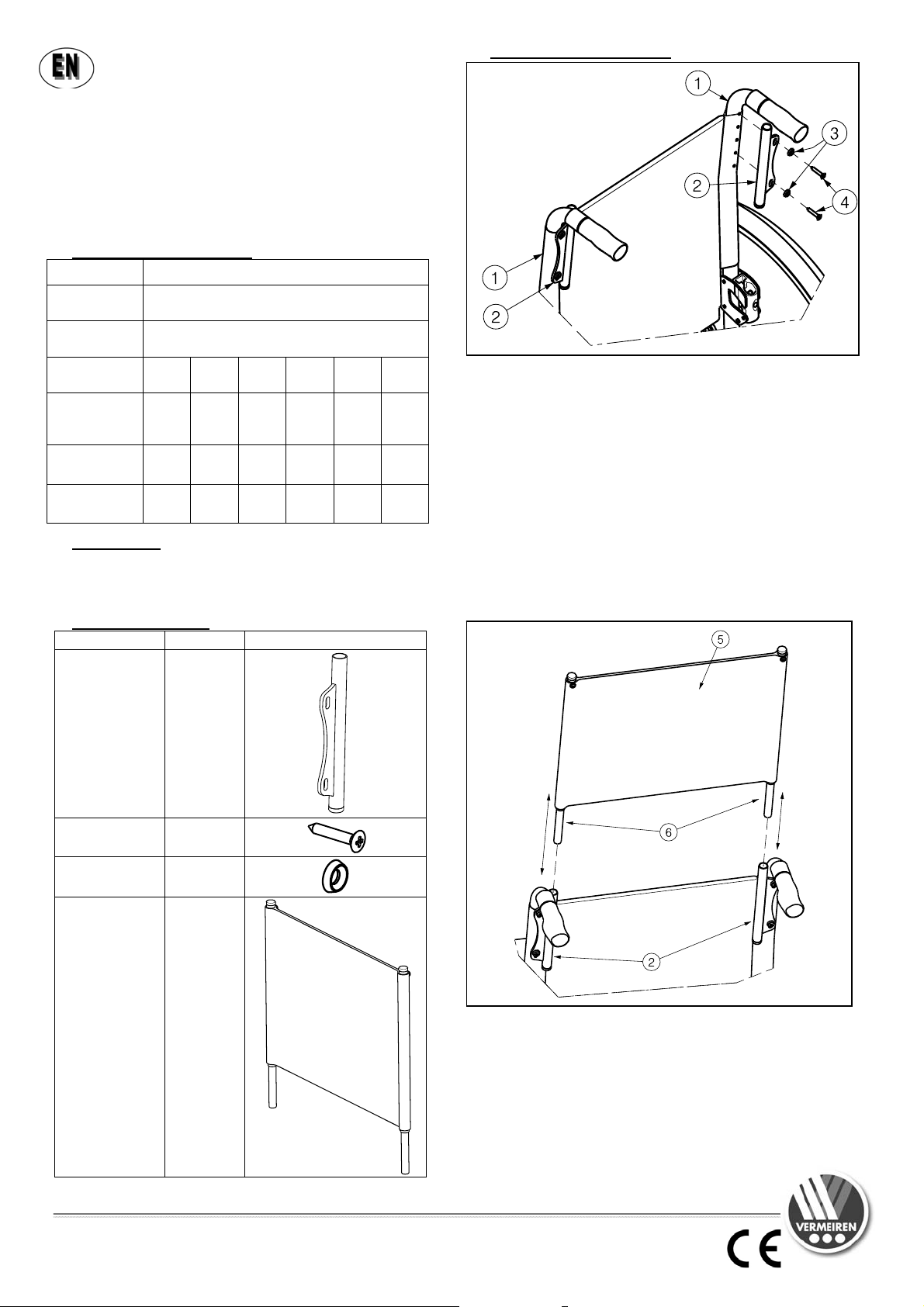

Vermeiren B14 User manual

VERMEIREN
Opening up new horizons in mobility
Subject to technical alterations – vA- 2014-09
Option:
Headrest: B14
Some wheelchairs can be delivered with a
headrest: B14. This option give extra support for
the back and head.
1. Technical Specifications
Description Dimensions
Total height
headrest 400 mm
Headrest
extension 330 mm
Total width 392
mm 422 mm 442 mm 462 mm 482 mm 502 mm
Width
headrest
surface
300
mm 330 mm 350 mm 370 mm 390 mm 410 mm
Seat width
wheelchair 390 mm 420
mm 440 mm 460 mm 480 mm 500 mm
Weight 0,85
kg 0,87 kg 0,89 kg 0,91
kg 0,93
kg 0,95 kg
2. Safety rules
LCheck that the headrest is firmly
attached before riding with your
wheelchair.
3. Manner of delivery
Description Quantity Drawing
Attachments
2
Screws 4
Washers 4
Headrest 1
4. Assembly / Disassembly
The headrest can be mounted by following
instructions (steps 1 - 5: only for first time use):
1. Unscrew the screw of the backrest cushion.
2. Mount the top hole of the attachment to the
first hole of the backrest tube with the
washer + screw .
3. Drill the second hole through the upholstery
(the holes in the backrest tubes are already
drilled).
4. Mount the second hole of the attachment 
with the washer + screw .
5. Repeat for the other attachment. Mount the
attachments with the tubes to the inside of
the wheelchair.
6. Grasp the headrest .
7. Mount the tubes of the headrest in the
attachments .
8. Check that the headrest is firmly attached
before riding with your wheelchair.
To remove the headrest:
1. Grasp the headrest .
2. Pull the headrest out the attachments .

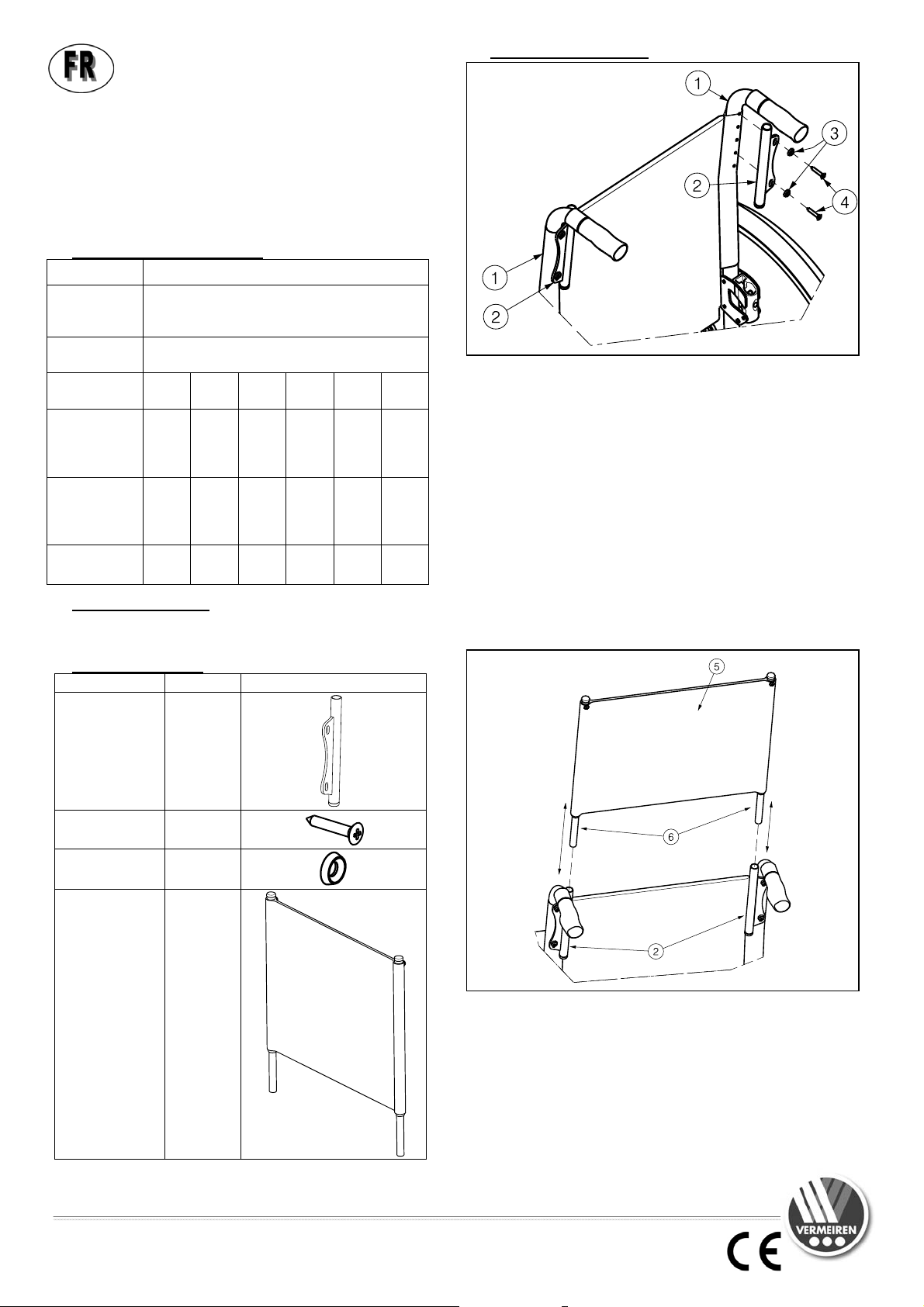

VERMEIREN
Pour plus de mobilité
Sous réserve de modifications techniques. – vA - 2014-09
Option:
Appui-tête : B14
Certains fauteuils roulants peuvent être livrés avec
un appui-tête: B14. Cette option donne un soutien
supplémentaire pour le dos et la tête.
1. Spécifications techniques
Description Dimensions
Hauteur
totale appui-
tête
400 mm
Extension
d’appui-tête 330 mm
Largeur
totale 392 mm 422 mm 442 mm 462 mm 482 mm 502 mm
Largeur
totale
surface
appui-tête
300
mm 330 mm 350 mm 370 mm 390 mm 410 mm
Largeur
d'assise
fauteuil
roulant
390
mm 420
mm 440 mm 460 mm 480 mm 500 mm
Poids 0,85
kg 0,87 kg 0,89 kg 0,91
kg 0,93
kg 0,95 kg
2. Règles de sécurité
LContrôlez que l'appui-tête est bien
fixé avant d'utiliser le fauteuil roulant.
3. Mode de livraison
Description Nombre Composants
Fixations
2
Vis 4
Rondelle 4
Appui-tête 1
4. Montage / démontage
L'appui-tête peut être monté en suivant les
instructions (étapes 1 - 5: seulement pour la
première utilisation):
1. Enlevez la vis du coussin de dossier.
2. Monter le trou du haut de la pièce au
premier trou du tube de dossier avec la
rondelle + vis .
3. Percer le second trou à travers la garniture (les
trous dans les tubes de dossier sont déjà
percés).
4. Montez le deuxième trou de la fixation avec
la rondelle + vis .
5. Répétez la procédure pour l'autre fixation.
Monter les pièces jointes avec les tubes à
l'intérieur du fauteuil roulant.
6. Saisissez l'appui-tête
.
7. Monter les tubes de l'appui-tête dans les
fixations .
8. Contrôlez que l'appui-tête est bien fixé avant
d'utiliser le fauteuil roulant.
Pour démonter l'appui-tête :
1. Saisissez l'appui-tête.
2. Tirez l'appui-tête
doucement des fixations
.

VERMEIREN
Grensverleggend in mobiliteit
Voorbehouden technische wijzigingen – vA- 2014-09
Optie:
Hoofdsteun: B14
Sommige rolstoelen kunnen met een hoofdsteun:
B14 worden geleverd. Deze optie geeft extra
ondersteuning voor de rug en het hoofd.
1. Technische specificaties
Beschrijving Afmetingen
Totale hoogte
hoofdsteun 400 mm
Verlenging
hoofdsteun 330 mm
Totale
breedte 392 mm 422 mm 442 mm 462 mm 482 mm 502 mm
Breedte
oppervlak
hoofdsteun
300
mm 330 mm 350 mm 370 mm 390 mm 410 mm
Zitbreedte
rolstoel 390 mm 420
mm 440 mm 460 mm 480 mm 500 mm
Gewicht 0,85
kg 0,87 kg 0,89 kg 0,91
kg 0,93
kg 0,95 kg
2. Voor Uw veiligheid
LControleer dat de hoofdsteun goed is
vastgemaakt alvorens te rijden met Uw
rolstoel.
3. Leveringsomvang
Beschrijving Aantal Componenten
Bevestigingen
2
Schroeven 4
Rondellen 4
Hoofdsteun 1
4. Monteren / Demonteren
De hoofdsteun kan worden gemonteerd met
onderstaande instructies (stappen 1 - 5: enkel voor
eerste gebruik):
1. Draai de schroef van het rugkussen los.
2. Monteer de bovenste boring van de bevestiging
aan de eerste boring van de rugbuis met
de rondel + schroef .
3. Boor de tweede boring door de bekleding (de
boringen in de rugbuizen zijn al geboord).
4. Monteer de tweede boring van de bevestiging
met de rondel + schroef .
5. Herhaal de instructies voor de andere
bevestiging. Monteer de bevestigingen met
de buizen naar de binnenkant van de rolstoel.
6. Neem de hoofdsteun vast.
7. Monteer de buizen van de hoofdsteun in
de bevestigingen .
8. Controleer dat de hoofdsteun goed is
vastgemaakt alvorens te rijden met Uw rolstoel.
Om de hoofdsteun te verwijderen:
1. Neem de hoofdsteun vast.
2. Trek de hoofdsteun voorzichtig uit de
bevestigingen .

VERMEIREN
Ihre Mobilität ist unser Anliegen
Technische Änderungen vorbehalten – vA - 2014-09
Option:
Kopfstütze: B14
Einige Rollstühle kann mit einem Kopfstütze: B14
geliefert werden. Diese Option bietet zusätzliche
Stütze für Rücken und Kopf.
1. Technische Daten
Beschreibung Abmessungen
Gesamthöhe
Kopfstütze 400 mm
Kopfstütze-
verlängerung 330 mm
Gesamtbreite 392
mm 422 mm 442 mm 462 mm 482 mm 502 mm
Breite
Kopfstütze 300 mm 330 mm 350 mm 370 mm 390 mm 410 mm
Sitzbreite
Rollstuhl 390 mm 420
mm 440 mm 460 mm 480 mm 500 mm
Gewicht 0,85
kg 0,87 kg 0,89 kg 0,91
kg 0,93
kg 0,95 kg
2. Für Ihre Sicherheit
LPrüfen Sie, ob der Kopfstütze fest
montiert wurde bevor Sie mit dem
Rollstuhl fahren.
3. Lieferumfang
Beschreibung Anzahl Komponenten
Befestigungen
2
Schrauben 4
Unterlegscheibe 4
Kopfstütze 1
4. Montage / Demontage
Gehen Sie zum Montieren der Kopfstütze wie folgt
vor (Schritte 1–5 gelten nur für die erste
Verwendung):
1. Lösen Sie die Schraube des Rückenpolsters.
2. Montieren Sie den oberen Teil desAufsatzes 
mithilfe von Unterlegscheibe und Schraube
im ersten Loch am Rohr der Rückenlehne
.
3. Bohren Sie das zweite Loch durch die
Polsterung (die Löcher in den Rohren der
Rückenlehne sind bereits vorgebohrt).
4. Montieren Sie das zweite Loch desAufsatzes
mit Unterlegscheibe und Schraube .
5. Wiederholen Sie für die andere Befestigung.
Montieren Sie die Aufsätze mit den Rohren
an der Innenseite des Rollstuhls.
6. Ergreifen Sie die Kopfstütze .
7. Stecken Sie die Rohre der Kopfstütze in
die Aufsätze .
8. Prüfen Sie, ob der Kopfstütze fest montiert
wurde bevor Sie mit dem Rollstuhl fahren.
So bauen Sie die Kopfstütze ab:
1. Ergreifen Sie die Kopfstütze .
2. Ziehen Sie die Kopfstütze aus dem
Befestigungen .

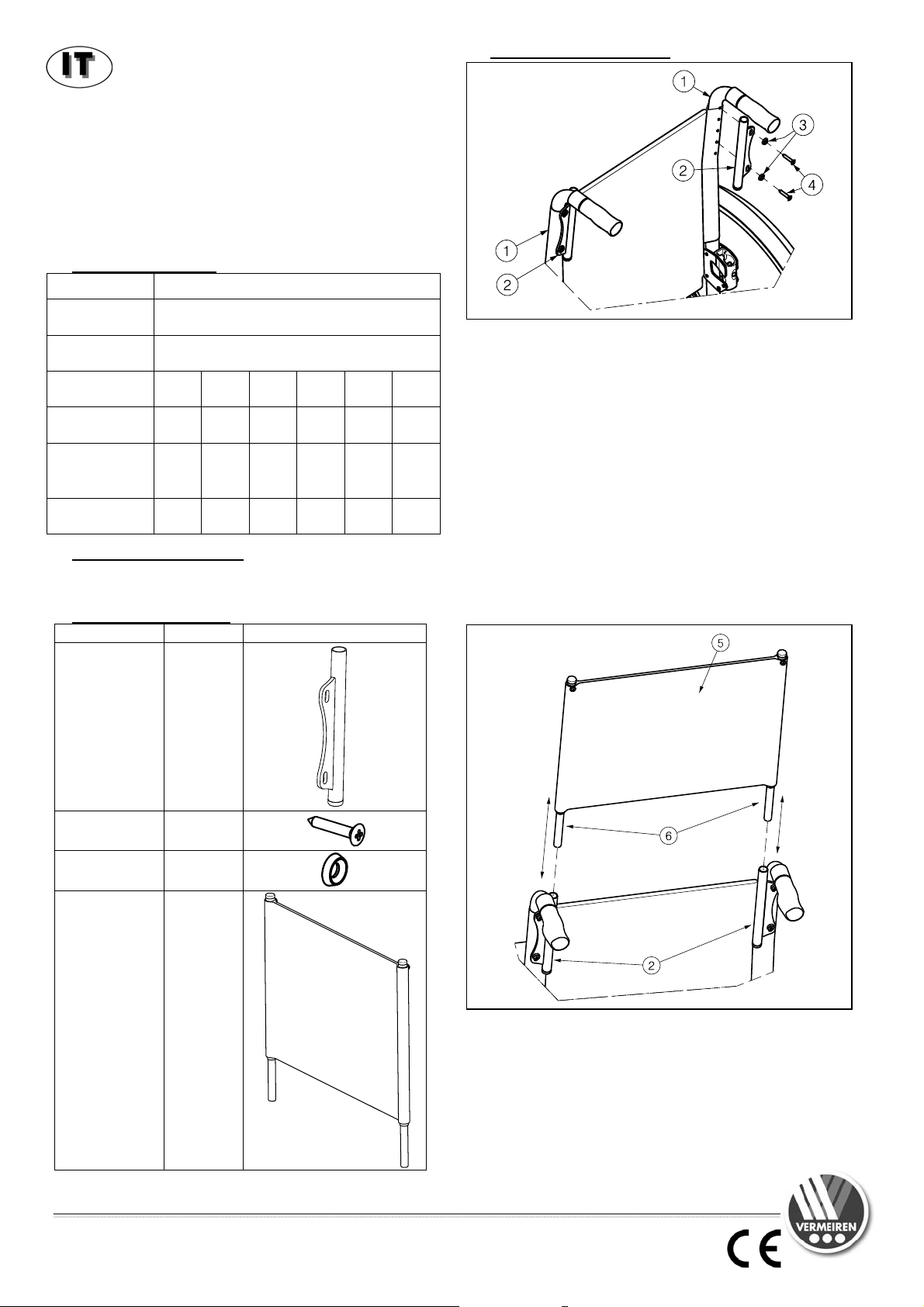

VERMEIREN
Mobilità illimitata
Modifiche tecniche riservate. – vA - 2014-09
Opzione:
Prolunga schienale:
B14
Alcune carrozzine possono essere equipaggiate di
una prolunga schienale B14. Questo optional da
ulteriore supporto alla schiena ed alla testa.
1. Specifiche tecniche
Descrizione Dimensioni
Altezza totale
prolunga 400 mm
Superficie
d’appoggio 330 mm
Larghezza
totale 392 mm 422 mm 442 mm 462 mm 482 mm 502 mm
Superficie
larghezza 300 mm 330 mm 350 mm 370 mm 390 mm 410 mm
Larghezza del
sedile
carrozzina
390
mm 420
mm 440 mm 460 mm 480 mm 500 mm
Peso 0,85
kg 0,87 kg 0,89 kg 0,91 kg 0,93 kg 0,95 kg
2. Regole per la sicurezza
LVerificare che la prolunga sia ben
fissata prima di utilizzare la carrozzina.
3. Modalità di consegna
Descrizione Quantità Schema
Fissaggi
2
Viti 4
Rondelle 4
Prolunga 1
4. Montaggio / Smontaggio
La prolunga schienale può essere montata
seguendo le seguenti istruzioni (passaggi 1 - 5:
solo per il primo montaggio):
1. Svitare le viti del rivestimento dello schienale.
2. Posizionare il foro superiore dell’attacco al
primo foro del tubo dello schienale e fissare
con rondella e vite .
3. Trapassare il rivestimento dello schienale con
la vite ( i fori nel tubo dello schienale sono
già presenti).
4. Fissare il secondo foro dell’attacco con
rondella e vite .
5. Ripetere l’operazione anche per l’altro lato.
Montare gli attacchi con i tubi all’interno della
carrozzina.
6. Afferrare l’appoggiatesta
.
7. Inserire i tubi della prolunga negli attacchi
.
8. Verificare che la prolunga sia ben fissata prima
di utilizzare la carrozzina.
Per rimuovere la prolunga:
1. Afferrare la prolunga.
2. Estrarla
dagli attacchi .

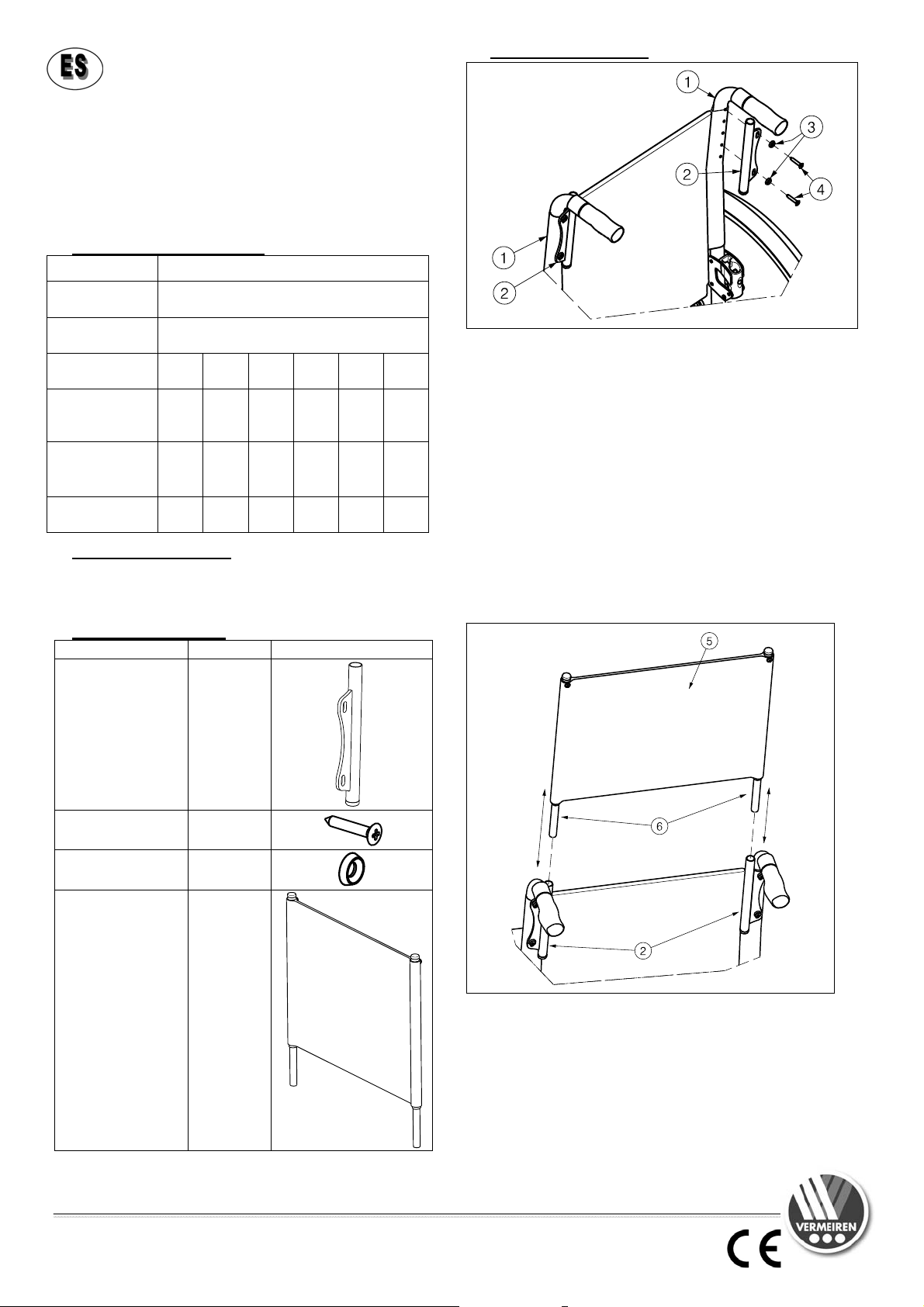

VERMEIREN
Para más movilidad
Abriendo nuevos horizontes en movilidad – vA - 2014-09
Opción:
Reposacabezas: B14
Algunas sillas de ruedas pueden entregarse con
reposacabezas: B14. Esta opción le otorga un
punto de apoyo adicional para la espalda y la
cabeza.
1. Especificaciones técnicas
Descripción Dimensiones
Altura total
reposacabezas 400 mm
Extensión del
reposacabezas 330 mm
Ancho total 392
mm 422 mm 442 mm 462 mm 482 mm 502 mm
Superficie de
anchura del
reposacabezas
300
mm 330 mm 350 mm 370 mm 390 mm 410 mm
Anchura del
asiento
silla de ruedas
390
mm 420
mm 440 mm 460 mm 480 mm 500 mm
Peso 0,85
kg 0,87 kg 0,89 kg 0,91 kg 0,93 kg 0,95 kg
2. Normas de seguridad
LCompruebe que la reposacabezas están
bien montados antes de usar la silla de
ruedas.
3. Forma de suministro
Descripción Cantidad Esquema
Accesorios
2
Tornillos 4
Arandelas 4
Reposacabezas 1
4. Montaje / Desmontaje
Para colocar el reposacabezas siga las
instrucciones siguientes (pasos 1 a 5: solo para
utilizarlo por primera vez):
1. Extraiga el tornillo del cojín del respaldo.
2. Monte el orificio superior del accesorio en el
primer orificio del tubo del respaldo con la
arandela y el tornillo .
3. Perfore el segundo orificio en el tapizado (los
orificios de los tubos del respaldo ya se
encuentran perforados).
4. Monte el segundo orificio del accesorio con
la arandela y el tornillo .
5. Repita el proceso por el lado izquierdo. Monte
los accesorios con los tubos a la silla de
ruedas.
6. Agarre la reposacabezas .
7. Monte los tubos del reposacabezas en
los accesorios .
8. Compruebe que la reposacabezas están bien
montados antes de usar la silla de ruedas.
Para retirar la reposacabezas:
1. Agarre la reposacabezas .
2. Extraiga el reposacabezas de los accesorios
.

VERMEIREN
Nowe perspektywy mobilności
Parametry techniczne mogąulec zmianie – vA - 2014-09
Opcja:
Zagłówek: B14
Niektóre wózki mogąbyćdostarczone do państwa
z zagłówkiem: B14. Ta opcja doje dodatkowe
oparcie dla ciała oraz głowy.
1. Parametry techniczne
Opis Wymiary
Wysokość
całkowita
zagłówek
400 mm
Rozszerzenie
zagłówka
330 mm
Szerokość
całkowita
392
mm
422
mm
442
mm
462
mm
482
mm
502
mm
Szerokość
powierzchni
zaglowka
300
mm
330
mm
350
mm
370
mm
390
mm
410
mm
Szerokość
siedziska
wózek
inwalidzki
390
mm
420
mm
440
mm
460
mm
480
mm
500
mm
Waga 0,85
kg
0,87
kg
0,89
kg
0,91
kg
0,93
kg
0,95
kg
2. Zasady bezpieczeństwa
LSprawdźczy mocowania zagłówka
sąmocno zamocowane przed
przystąpieniem do użytkowania wózka.
3. Sposób dostawy
Opis Ilość Rysunek
Uchwyt 2
Śruba 4
Podkładki 4
Zagłówek 1
4. Montaż/ Demontaż
Zamontuj zagłówek według następującej intruckji
(krok 1 - 5: tylko w przypadku 1 montażu):
1. Odkrećsrubępoduszki oparcia.
2. Zamontuj do ramy uchwyt do pierwszego od
góry otworu użyj podkładki + śruba .
3. Wywierćdrugi otwór przez tapicerke (otwór w
rurze jest jużwywiercony).
4. Przykrec do ramy mocowanie uchwytu poprzez
zamocowanie go w drugim otworze użyj
podkładki + śruba .
5. Powtórz wykonywane czynności dla drugiego
mocowania. Zamontowane uchwyty powinny
byćskierowane do wewnątrz.
6. Chwyćzagłówek .
7. Zamontuj rurki
od zagłówka w uchwytach
.
8. Sprawdźczy zagłówek jest poprawnie
zamocowany przed przystąpieniem do
użytkowania wózka.
Aby zdemontowaćzagłówek:
1. Chwyćzagłówek .
2. Pociągnij zaglówek taka by wyszedłz
uchwytów .

Belgium Germany
N.V. Vermeiren N.V. Vermeiren Deutschland GmbH
Vermeirenplein 1 / 15
B-2920 Kalmthout
Tel: [phone]
Fax: [phone]
website: www.vermeiren.be
e-mail: [e-mail]
Wahlerstraße 12 a
D-40472 Düsseldorf
Tel: [phone]
Fax: [phone]
website: www.vermeiren.de
e-mail: [e-mail]
France Austria
Vermeiren France S.A. L. Vermeiren Ges. mbH
Z. I., 5, Rue d´Ennevelin
F-59710 Avelin
Tel: [phone]
Fax: [phone]
website: www.vermeiren.fr
e-mail:[email protected]
Winetzhammerstraße 10
A-4030 Linz
Tel: [phone]
Fax: [phone]
website: www.vermeiren.at
e-mail: [e-mail]
Italy Switzerland
Vermeiren Italia Vermeiren Suisse S.A.
Viale delle Industrie 5
I-20020 Arese MI
Tel: [phone]
Fax: [phone]
website: www.reatime.it
e-mail: [email protected]
Hühnerhubelstraße 59
CH-3123 Belp
Tel: [phone]
Fax: [phone]
website: www.vermeiren.ch
e-mail: [e-mail]
Poland Spain / Portugal
Vermeiren Polska Sp. z o.o Vermeiren Iberica, S.L.
ul. Łączna 1
PL-55-100 Trzebnica
Tel: [phone]
Fax: [phone]
website: www.vermeiren.pl
e-mail: [e-mail]
Carratera de Cartellà, Km 0,5
Sant Gregori Parc Industrial Edifici A
17150 Sant Gregori (Girona)
Tel: [phone]
Fax: [phone]
website: www.vermeiren.es
e-mail: [e-mail]
Czech Republic
Vermeiren ČR S.R.O.
Nadrazni 132
702 00 Ostrava 1
Tel: [phone]
Fax: [phone]
website: www.vermeiren.cz
e-mail: [e-mail]
R.E.: N.V. Vermeiren N.V., Vermeirenplein 1/15 - 2920 Kalmthout - Belgium – 2014-09- Instruction Manual B14- vA
