VGE Blue lagoon UV-C 12W User manual

UV-C and Pool equipment
SPA INOX UVC
12 & 15 WATT
MEMBER OF:

1
2| BLUE LAGOON SPA INOX UVC 12 & 15 WATT
BLUE LAGOON SPA INOX UVC 12 & 15 WATT
D
E
A
B
G
C

2 3
BLUE LAGOON SPA INOX UVC 12 & 15 WATT |3
UV-C and Pool equipment

EN
4| BLUE LAGOON SPA INOX UVC 12 & 15 WATT
OPERATION
The special Philips UV-C lamp in the Blue Lagoon Spa Inox UV-C generates UV-C radiation with
a wavelength of 253.7 nm, and this ensures the destruction of bacteria, moulds and viruses. This
lamp has been specially designed by Philips, and is ideal for water temperatures up to 40 degrees
Celsius. The Blue Lagoon Spa Inox UV-C ensures fresh, clean and clear water in an efficient and
environmentally-friendly manner. The water is guided through the UV-C device by means of a
pump. The UV-C radiation neutralises bacteria, viruses and other primitive organisms and prevents
their reproduction. The Blue Lagoon Spa Inox UV-C has an integrated electronic ballast. This ballast
ensures maximum lamp performances. In addition, the stainless steel housing provides additional
reflection of the UV-C radiation, thereby increasing the efficiency up to 35%. Thanks to the Blue
Lagoon Spa Inox UV-C, your water will be disinfected efficiently and safely, and the quality of your
water will remain excellent.

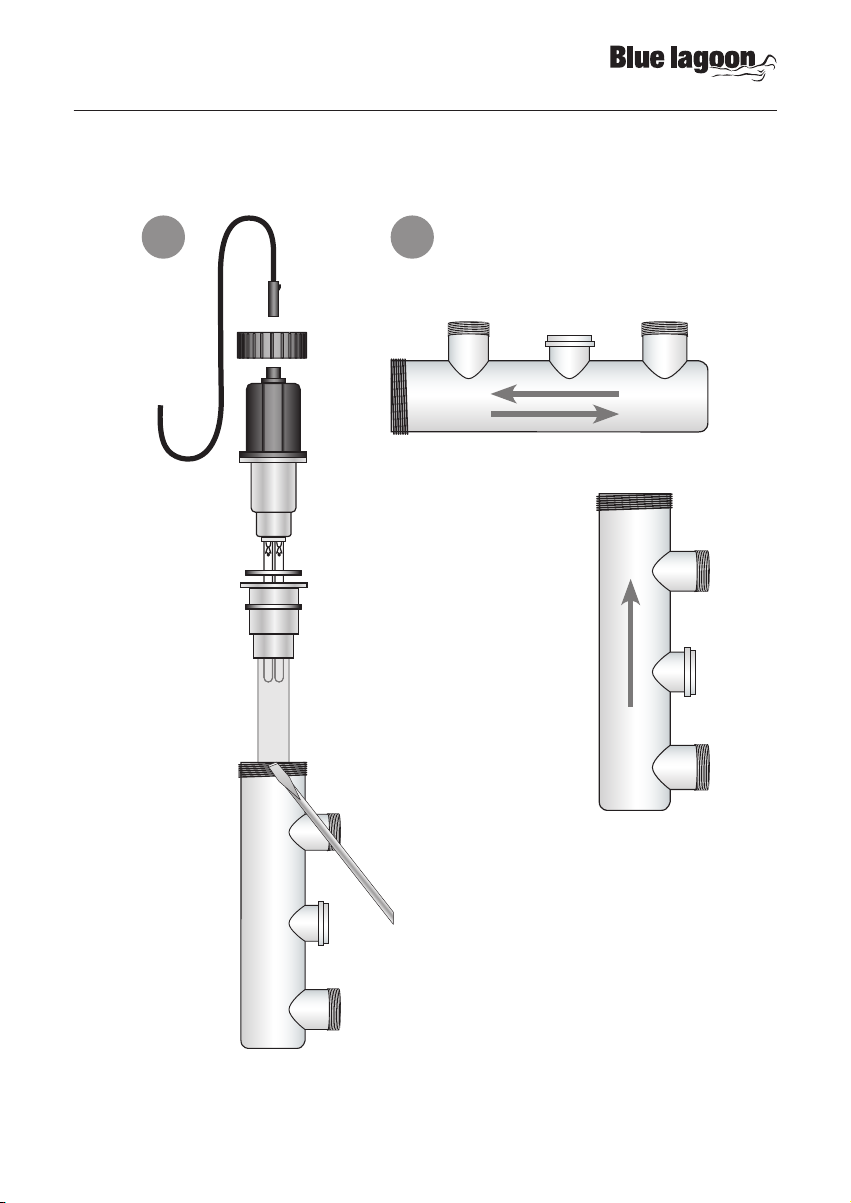

INSTALLATION OF THE UVC DEVICE DRAWING 1
The ideal place for the installation of the device is immediately behind the filter. Never submerge
this device in water. Always install the device outside of the pool. Ensure that there is always water
flowing through the unit if the lamp is on.
1. Determine where the device will be installed. (See Drawing 3).
2. Fit the unit into the circuit using suitable couplings.
3. Connect the end of the cable (D) to the top of the lamp (A).
4. Activate the pump and check the flow and any leakage of the system.
5. Insert the plug of the UV-C device into a wall socket with a safety ground and fitted with an residual
current circuit-breaker (max 30 mA). Check the operation of the lamp through the transparent
looking glass. You can switch off the device by pulling the mains plug out of the socket.
6. We recommend you to provide the unit on the housing (C) with a separate grounding, although
the lamp is provided with its own grounding (in case it is provided in the power supply).
DISMANTLING/MAINTENANCE
Always switch off the power supply while maintaining/dismantling the device.
The device must be cleaned minimal twice a year. If there is an increase in pollution, the quartz glass
tube (B) must be cleaned. The special lamp (A) must be replaced after 5,000 operating hours (± 1x a
year) at the latest. The stainless steel housing can be cleaned with a soft brush.
1. Unscrew the inlet and return and drain the water from the device.
2. If connected, pull out the earth wire of the housing.
3. Unscrew the nut (E), remove the lamp from the quartz glass and, if necessary, replace the special
lamp (A). As these parts are very fragile, caution is essential.
4. Carefully remove the quartz glass (B) using a large, flat screwdriver (see Drawing 2). Never use force!
5. Clean the quartz glass with a suitable agent. Always use a soft cloth to clean the glass and
prevent scratches.
Please read carefully through these instructions
for use before installing this device.
BLUE LAGOON SPA INOX UVC 12 & 15 WATT

EN
BLUE LAGOON SPA INOX UVC 12 & 15 WATT |5
UV-C and Pool equipment
6. Pay attention to the correct position of the sealing rings (G) and the flat O-ring (I) when replacing
the quartz glass in the housing. Never use force!
7. Carefully replace the lamp in the quartz glass. Screw the nut (E) onto the housing again. There is
only one way to fit the lamp into the quartz glass!
8. Connect the end of the cable (D) to the top of the lamp (A).
Technical specications UV-C 12W UV-C 15W
UV-C PL-S module TUV 12 Watt 15 Watt
Voltage 230 V 120 V
UV-C (%) after 5,000 hours 85% 85%
Recommended max. flow 3,000 l/h 4,000 l/h
Max. pressure 2 bar 2 bar
Ø Inlet/outlet 3/4” Male threaded 3/4” Male threaded
Type of UV-C system
Article number: BH07122 Blue Lagoon UV-C 10,000 l/12 Watt (230V; 50Hz)
Article number: BH07151 Blue Lagoon UV-C 10,000 l/15 Watt (120V; 60Hz)
Replacement lamps
Article number: B212012 UV-C PL-S module 12W (230V; 50Hz)
Article number: B212012USA UV-C PL-S module 15W (120V; 60Hz)
Replacement cable
Article number: E801205 cable for the Blue Lagoon Spa Inox UV-C 12W 230V
Article number: E801219 cable for the Blue Lagoon Spa Inox UV-C 15W 120V
For the safety instructions and terms of guarantee we would like to
refer to the general UV-C manual from VGE International B.V.

DE
6| BLUE LAGOON SPA INOX UVC 12 & 15 WATT
Lesen Sie diese Gebrauchsanweisung vor dem
Installieren des Geräts sorgfältig durch.
BLUE LAGOON SPA INOX UVC 12 & 15 WATT
FUNKTIONSWEISE
Im Blue Lagoon Spa Inox UV-C erzeugt die Philips-UV-C-Speziallampe eine UV-C-Strahlung von
253,7 nm Wellenlänge, die eine bakterien-, viren- und schimmeltötende Wirkung hat. Diese von
Philips speziell entwickelte Lampe eignet sich hervorragend für Wassertemperaturen bis zu 40
Grad Celsius. Das Gerät Blue Lagoon Spa Inox UV-C sorgt auf effiziente und umweltschonende
Weise für sauberes, frisches und klares Wasser. Das Wasser wird mit einer Pumpe durch das UV-C-
Gerät geleitet. Die UV-C-Strahlung neutralisiert Bakterien, Viren und andere primitive Organismen
und verhindert ihre Fortpflanzung. Das Gerät Blue Lagoon Spa Inox UV-C hat einen eingebauten
elektronischen Ballast. Dieser Trafo sorgt für eine maximale Lampenleistung. Das Edelstahlgehäuse
bewirkt eine zusätzliche Reflektion der UVC-Strahlung und erhöht den Wirkungsgrad somit um
bis zu 35%. Mit dem Blue Lagoon Spa Inox UV-C wird Ihr Wasser auf effiziente und sichere Weise
desinfiziert, und die Wasserqualität bleibt hervorragend.
INSTALLATION DES UVCGERÄTS ZEICHNUNG 1
Am besten geeignet für die Installation ist die Stelle unmittelbar nach dem Filter. Das Gerät auf
keinen Fall unter Wasser tauchen. Das Gerät immer außerhalb des Beckens installieren. Dafür sorgen,
dass immer Wasser durch die Einheit strömt, wenn die Lampe brennt.
1. Die Stelle bestimmen, an der das Gerät installiert werden soll. (Siehe Zeichnung 3).
2. Befestigen Sie das Gerät mit Hilfe der Kupplungen im Kreislauf.
3. Das Ende des Kabels (D) oben in der Lampe (A) festklicken.
4. Die Pumpe in Betrieb setzen und das System auf Durchfluss und Dichtheit prüfen.
5. Den Stecker des UV-C-Geräts in eine Schukosteckdose mit Erdschlussschalter stecken (max.
30 mA). Überprüfen Sie die Funktion der Lampe durch das Transparente Sichtglas. Sie schalten
das Gerät aus, indem Sie die Stromzufuhr unterbrechen.
6. Obwohl die Lampe mit dem Stromanschluss bereits geerdet ist, empfehlen wir eine zusätzliche
Erdung am Gehäuse (C) vorzunehmen.
DEMONTAGE/WARTUNG
Bei Demontage/Wartung des Geräts grundsätzlich erst die Stromzufuhr ausschalten.
Das Gerät muss minimal 2-mal im Jahr gereinigt werden. Wenn die Beschmutzung zunehmt
muss die Quarzglasröhre (B), gereinigt werden. Die Speziallampe (A) muss spätestens nach 5.000
Brennstunden (ca. 1-mal im Jahr) ausgetauscht werden. Das Edelstahlgehäuse kann mit einer
weichen Bürste gereinigt werden.
1. Trennen Sie den Vor- und Rücklauf und lassen Sie das Wasser aus dem Gerät laufen.
2. Insofern angeschlossen, das Erdungskabel vom Gehäuse lösen.
3. Mutter (E) lösen und die Lampe aus dem Quarzglas nehmen; die Speziallampe (A) falls erforderlich
austauschen. Vorsicht ist geboten, weil es sich hier um sehr empfindliche Teile handelt.
4. Mit einem großen flachen Schraubenzieher das Quarzglas (B) vorsichtig entfernen (siehe
Zeichnung 2). Auf keinen Fall gewaltsam vorgehen!

DE
BLUE LAGOON SPA INOX UVC 12 & 15 WATT |7
UV-C and Pool equipment
5. Das Quarzglas mit einem geeigneten Mittel reinigen. Zum Reinigen des Quarzglases immer ein
weiches Tuch verwenden und Kratzer vermeiden.
6. Beim Wiedereinsetzen des Quarzglases in das Gehäuse auf die richtige Position der Dichtringe
(G) und des flachen O-Rings (I) achten. Auf keinen Fall gewaltsam vorgehen!
7. Die Lampe vorsichtig wieder in das Quarzglas einsetzen. Mutter (E) wieder auf das Gehäuse
schrauben. Die Lampe passt nur auf eine Weise in das Quarzglas!
8. Das Ende des Kabels (D) oben in der Lampe (A) festklicken.
Technische Daten UV-C 12W UV-C 15W
UV-C PL-S Modul TUV 12 Watt 15 Watt
Spannung 230 V 120 V
UV-C (%) nach 5.000 Stunden 85% 85%
Empfohlen max. Durchfluss 3.000 L/h 4.000 L/h
Max. Druck 2 bar 2 bar
Ø Ein-/Auslass 3/4” A.G. 3/4” A.G.
Typ UV-C-System
Artikelnummer: BH07122 Blue Lagoon UV-C 10.000 l/12 Watt (230V; 50Hz)
Artikelnummer: BH07151 Blue Lagoon UV-C 10,000 l/15 Watt (120V; 60Hz)
Ersatzlampen
Artikelnummer: B212012 UV-C PL-S Modul 12W (230V; 50Hz)
Artikelnummer: B212012USA UV-C PL-S Modul 15W (120V; 60Hz)
Ersatzkabel
Artikelnummer: E801205 Kabel für Blue Lagoon Spa Inox UV-C 12W 230V
Artikelnummer: E801219 Kabel für Blue Lagoon Spa Inox UV-C 15W 120V
Für die Sicherheitsbestimmungen und Garantiebedingungen verweisen
wir auf unsere allgemeinen UVC Anleitung von VGE International B.V.

FR
8| BLUE LAGOON SPA INOX UVC 12 & 15 WATTS
FONCTIONNEMENT
Dans le Blue Lagoon Spa Inox UV-C, un rayonnement UV-C d’une longueur d’onde de 253,7 nm est
généré par la lampe UV-C spéciale Philips, ce qui détruit les bactéries, virus et moisissures. Cette
lampe a été spécialement développée par Philips et convient parfaitement aux températures
de l’eau jusqu’à 40 degrés Celsius. Le Blue Lagoon Spa Inox UV-C est garant, de manière efficace
et écologique, d’une eau propre, fraîche et limpide. L’eau est acheminée à travers l’appareil
UV-C au moyen d’une pompe. Le rayonnement UV-C neutralise les bactéries, les virus et autres
organismes primitifs et met fin à leur prolifération. Le Blue Lagoon Spa Inox UV-C intègre un ballast
électronique. Ce ballast assure des performances maximales de la lampe. De plus, le logement en
acier inoxydable réfléchit le rayonnement UV-C, ce qui entraîne une augmentation de l’efficacité
jusqu’à 35%. Le Blue Lagoon Spa Inox UV-C désinfecte de manière efficace et sûre votre eau et
maintient une excellente qualité de l’eau.
INSTALLATION DE L’APPAREIL UVC FIGURE 1
L’emplacement idéal pour l’appareil est directement en aval du filtre. Ne jamais immerger cet
appareil. Toujours l’installer à l’extérieur de la piscine. Veiller à ce que de l’eau circule toujours à
travers l’unité lorsque la lampe est allumée.
1. Déterminer la position souhaitée de l’appareil. (Voir Figure 3).
2. Montez l’unité dans le circuit au moyen des raccords appropriés.
3. Clipser l’extrémité du cordon (D) en haut de la lampe (A).
4. Activer la pompe et s’assurer que l’eau circule dans le système et qu’il n’y a pas de fuites.
5. Insérer la fiche de l’appareil UV-C dans une prise murale avec mise à la terre et dotée d’un
interrupteur de défaut de terre (max 30mA). Contrôlez le fonctionnement de la lampe par le biais
du regard transparent. Pour désactiver l’appareil, retirez la fiche de la prise de courant.
6. Bien que la lampe est dotée d’une mise à la terre propre (si livrée avec l’alimentation de courant),
nous recommandons de munir l’unité d’une mise à la terre distincte sur le logement (C).
DÉMONTAGE/ENTRETIEN
Lors du démontage/de l’entretien de l’appareil, toujours couper l’alimentation de courant.
Nettoyez l’appareil au moins 2 fois par an. Lorsque la croissance de la pollution augmente, il faut
nettoyer le tube en verre de quartz (B). La lampe spéciale (A) doit être remplacée au plus tard après
5.000 heures de service (±1x par an). Vous pouvez nettoyer le logement en acier inoxydable avec
une brosse douce.
1. Dévissez l’alimentation et le retour et laissez l’eau s’écouler de l’appareil.
2. S’il est branché, retirez le fil de mise à la terre du logement.
3. Dévissez l’écrou (E), retirez la lampe du verre de quartz et, le cas échéant, remplacez la lampe
spéciale (A). Procéder avec prudence étant donné que ces pièces sont particulièrement fragiles.
4. Déposer avec précaution le verre de quartz (B) au moyen d’un grand tournevis plat (voir Figure
2). Ne jamais forcer !
Avant d’installer cet appareil, lire attentivement cette notice d’utilisation.
BLUE LAGOON SPA INOX UVC 12 & 15 WATTS

FR
BLUE LAGOON SPA INOX UVC 12 & 15 WATTS |9
UV-C and Pool equipment
5. Nettoyer le verre de quartz avec un produit approprié. Toujours utiliser un chiffon doux pour
nettoyer le verre, éviter toute rayure.
6. Lors de la pose du verre de quartz dans le corps, prêter attention au positionnement correct des
bagues d’étanchéité (G) et de la rondelle plate (I). Ne jamais forcer !
7. Poser à nouveau et avec précaution la lampe dans le verre de quartz. Vissez à nouveau l’écrou (E)
sur le logement. La lampe ne s’adapte que d’une seule manière dans le verre de quartz !
8. Clipser l’extrémité du cordon (D) en haut de la lampe (A).
Caractéristiques techniques UV-C 12W UV-C 15W
UV-C module PL-S TUV 12 Watts 15 Watts
Tension 230 V 120 V
UV-C (%) après 5.000 heures 85% 85%
Débit conseillé max. 3.000 L/h 4.000 L/h
Pression max. 2 bar 2 bar
Ø Entrée/sortie 3/4” filetage male 3/4” filetage male
Type de système UV-C
Référence : BH07122 Blue Lagoon UV-C 10.000 l/12 watts (230V ; 50Hz)
Référence : BH07151 Blue Lagoon UV-C 10.000 l/15 watts (120V ; 60Hz)
Lampes de remplacement
Référence : B212012 UV-C module PL-S 12 W (230V ; 50 Hz)
Référence : B212012USA UV-C module PL-S 15 W (120V ; 60Hz)
Cordon de rechange
Référence : E801205 câble pour Blue Lagoon Spa Inox UV-C 12W 230V
Référence : E801219 câble pour Blue Lagoon Spa Inox UV-C 15W 120V
Pour les instructions de sécurité et les conditions de garantie, veuillez
consulter le manuel général UV-C de VGE International B.V.

NL
10 | BLUE LAGOON SPA INOX UVC 12 & 15 WATT
WERKING
In de Blue Lagoon Spa Inox UV-C wordt een UV-C straling gegenereerd van 253,7 nm golflengte
door de speciale Philips UV-C lamp, welke zorgt voor een dodende werking op bacteriën,
schimmels en virussen. Deze lamp is speciaal door Philips ontwikkeld en is uitermate geschikt voor
watertemperaturen tot 40 graden celcius. De Blue Lagoon Spa Inox UV-C zorgt op een efficiënte en
milieuvriendelijke wijze voor schoon, fris en helder water. Het water wordt d.m.v. een pomp door
het UV-C apparaat gevoerd. De UV-C straling neutraliseert bacteriën, virussen en andere primitieve
organismen en stopt de voortplanting ervan. De Blue Lagoon Spa Inox UV-C heeft een ingebouwde
elektronische ballast. Deze ballast zorgt voor maximale lamp prestaties. Bovendien zorgt de
roestvaststalen behuizing voor reflectie van de UV-C straling waardoor de efficiency tot 35% wordt
vergroot. Dankzij de Blue Lagoon Spa Inox UV-C zal uw water op een efficiënte en veilige wijze
worden gedesinfecteerd en behoudt u een uitstekende waterkwaliteit.
INSTALLATIE UVC APPARAAT TEKENING 1
De beste plaats om het apparaat te installeren is direct na het filter. Dit apparaat nooit onder water
dompelen. Installatie altijd buiten het bad. Zorg ervoor dat er altijd water door de unit stroomt als
de lamp brandt.
1. Bepaal de gewenste positie om het apparaat te installeren. (Zie tekening 3).
2. Monteer de unit met behulp van geschikte koppelingen in het circuit.
3. Klik het eind van het snoer (D) vast bovenin de lamp (A).
4. Stel de pomp in werking en controleer het systeem op doorstroom en lekkage.
5. Stop de stekker van het UV-C apparaat in een wandstopcontact met randaarde en voorzien
van aardlekschakelaar (max 30mA). Controleer de werking van de lamp via het transparante
kijkvenster. U schakelt het apparaat uit door het apparaat met behulp van de stekker
spanningsvrij te maken.
6. Hoewel de lamp van een eigen aarding is voorzien (mits voorzien in de stroomvoorziening), is
het raadzaam de unit op de behuizing (C) te voorzien van een separate aarding.
DEMONTAGE/ONDERHOUD
Bij onderhoud/demontage van het apparaat altijd de stroomtoevoer uitschakelen. Het apparaat
dient minimaal 2 maal per jaar gereinigd te worden. Wanneer de vervuiling toeneemt, moet
de kwartsglazen buis (B) schoongemaakt worden. De speciale lamp (A) dient na uiterlijk 5.000
branduren (±1x per jaar) vervangen te worden. De roestvaststalen behuizing kunt u met een zachte
borstel schoonmaken.
1. Ontkoppel de aanvoer en retour en laat het water uit het apparaat stromen.
2. Indien aangesloten, de aardedraad losmaken van de behuizing.
3. Schroef de moer (E) los en haal de lamp uit het kwartsglas en vervang indien nodig de speciale
lamp (A). Voorzichtigheid is geboden daar het om zeer kwetsbare onderdelen gaat.
4. Verwijder voorzichtig het kwartsglas (B) d.m.v. een grote platte schroevendraaier (zie tekening 2).
Nooit forceren!
Leest u voor het installeren van dit apparaat eerst
zorgvuldig deze gebruiksaanwijzing.
BLUE LAGOON SPA INOX UVC 12 & 15 WATT

NL
BLUE LAGOON SPA INOX UVC 12 & 15 WATT |11
UV-C and Pool equipment
5. Maak het kwartsglas schoon met een daarvoor geschikt middel. Gebruik altijd een zachte doek
om het glas schoon te maken, voorkom krassen.
6. Let bij herplaatsing van het kwartsglas in het huis op de juiste positie van de afdichtingsringen
(G) en de platte o-ring (I). Nooit forceren!
7. Plaats de lamp voorzichtig terug in het kwartsglas. Draai de moer (E) terug op de behuizing.
De lamp past maar op 1 manier in het kwartsglas!
8. Klik het eind van het snoer (D) vast bovenin de lamp (A).
Technische specicaties UV-C 12W UV-C 15W
UV-C PL-S module TUV 12 Watt 15 Watt
Voltage 230 V 120 V
UV-C (%) na 5.000 uur 85% 85%
Aanbevolen maximale doorstroom 3.000 L/h 4.000 l/h
Max. druk 2 bar 2 bar
Ø In-/uitlaat 3/4” buitendraad 3/4” buitendraad
Type UV-C systeem
Artikelnummer: BH07122 Blue Lagoon UV-C 10.000 L/12 Watt (230V; 50Hz)
Artikelnummer: BH07151 Blue Lagoon UV-C 10.000 L/15 Watt (120V; 60Hz)
Vervangingslampen
Artikelnummer: B212012 UV-C PL-S module 12W (230V; 50Hz)
Artikelnummer: B212012USA UV-C PL-S module 15W (120V; 60Hz)
Vervangingssnoer
Artikelnummer: E801205 kabel t.b.v. Blue Lagoon Spa Inox UV-C 12W 230V
Artikelnummer: E801219 kabel t.b.v. Blue Lagoon Spa Inox UV-C 15W 120V
Voor de veiligheidsinstructies en garantievoorwaarden verwijzen we u
naar de algemene UV-C handleiding van VGE International B.V.

ES
12 | BLUE LAGOON SPA INOX UVC 12 & 15 WATT
Antes de instalar este aparato se deberán leer
detenidamente las presentes instrucciones.
BLUE LAGOON SPA INOX UVC 12 & 15 WATT
FUNCIONAMIENTO
El aparato Blue Lagoon Spa Inox UV-C genera, por medio de una lámpara UV-C especial Philips,
una radiación UV-C de una longitud de onda de 253,7 nm, la cual se encarga de eliminar las
bacterias, virus y moho. Esta lámpara ha sido diseñada especialmente por Philips y resulta
extraordinariamente idónea para temperaturas del agua de hasta 40ºC. El Blue Lagoon Spa Inox
UV-C asegura un agua limpia, fresca y clara de manera eficiente y ecológica. El agua se hace pasar
por medio de una bomba por el aparato UV-C. La radiación UV-C neutraliza las bacterias, los virus
y otros organismos primitivos y detiene la reproducción de éstos. El Blue Lagoon Spa Inox UV-C
lleva incorporado un estabilizador electrónico. Este estabilizador permite obtener un rendimiento
máximo de la lámpara. Además, la caja de acero inoxidable proporciona una reflexión adicional
de la radiación ultravioleta C, aumentando así la eficiencia hasta un 35%. Gracias al Blue Lagoon
Spa Inox UV-C podrá desinfectar el agua de su piscina de manera segura y eficiente, a la vez que
mantiene una excelente calidad de ésta.
PUESTA A TIERRA DEL APARATO UVC DIBUJO 1
El mejor sitio para instalar el aparato es inmediatamente después del filtro. Este aparato nunca se
deberá sumergir en el agua. La instalación ha de efectuarse siempre fuera del agua. Estando la
lámpara encendida, siempre deberá circular agua por el aparato.
1. Determine la posición deseada para la instalación del aparato. (Véase dibujo 3).
2. Monte la unidad en el circuito con los acoplamientos adecuados.
3. Insertar el extremo del cordón (D) en la parte superior de la lámpara (A) de forma que quede
bien fijo.
4. Ponga la bomba en funcionamiento y controle si el líquido circula correctamente y si se produce
alguna fuga.
5. Introduzca la clavija del aparato UV-C en una toma de corriente mural con puesta a tierra y
provista de interruptor de fuga a tierra (máx. 30mA). Compruebe el funcionamiento de la
lámpara por la ventanilla transparente. El aparato se desconecta desenchufándolo de la red de
alimentación.
6. Aunque la lámpara lleva su propia conexión a tierra (en caso de que exista en la fuente
alimentación), se recomienda instalar una conexión a tierra separada para la unidad en la caja (C).
DESMONTAJE Y MANTENIMIENTO
Para realizar trabajos de mantenimiento y desmontaje del aparato se deberá desconectar la
alimentación de corriente eléctrica.
El aparato se deberá limpiar al menos 2 veces al año. Si aumenta la suciedad se deberá limpiar el
tubo de cuarzo (B). La lámpara especial (A) se deberá sustituir a más tardar después de 5.000 horas
de servicio (aprox. 1 vez al año). Utilice un cepillo suave para limpiar la caja de acero inoxidable.
1. Desacople la entrada y el retorno, y drene el agua del aparato.
2. Saque el cable de tierra de la caja si está conectado.

ES
BLUE LAGOON SPA INOX UVC 12 & 15 WATT |13
UV-C and Pool equipment
3. Suelte la tuerca (E), saque la lámpara del tubo de cuarzo y, en caso necesario, sustituya la
lámpara especial (A). Esto hay que hacerlo con cuidado, ya que se trata de piezas que se pueden
dañar muy fácilmente.
4. Quite con cuidado el vidrio de cuarzo (B) utilizando un destornillador plano grande (véase el
dibujo 2). ¡En ningún caso se deberá forzar!
5. Limpie el vidrio de cuarzo con un medio adecuado para este fin. Utilice siempre un paño suave
para limpiar el vidrio y evite que se produzcan arañazos.
6. Al volver a colocar el tubo de cuarzo en la carcasa, fíjese bien en las arandelas de estanqueidad
(G) y la arandela plana (l) ¡En ningún caso se deberá forzar!
7. Coloque cuidadosamente la lámpara en el tubo de cuarzo. Enrosque de nuevo la tuerca (E)
en la carcasa. ¡La lámpara sólo se puede colocar en el tubo de cuarzo en una posición fija!
8. Insertar el extremo del cordón (D) en la parte superior de la lámpara (A) de forma que quede
bien fijo.
Especicaciones técnicas UV-C 12W UV-C 15W
UV-C módulo PL-S TUV 12 W 15 W
Voltaje 230 V 120 V
UV-C (%) después de 5.000 horas 85% 85%
Circulación recomendado máx. 3.000 L/h 4.000 L/h
Presión máx. 2 bar 2 bar
Øentrada/salida 3/4” rosca exterior 3/4” rosca exterior
Tipo de sistema UV-C
Número de artículo: BH07122 Blue Lagoon UV-C 10.000 L/12 W (230V; 50Hz)
Número de artículo: BH07151 Blue Lagoon UV-C 10.000 L/15 W (120V; 60Hz)
Lámparas de recambio
Número de artículo: B212012 UV-C módulo PL-S 12W (230V; 50Hz)
Número de artículo: B212012USA UV-C módulo PL-S 15W (120V; 60Hz)
Cordón de recambio
Número de artículo: E801205 cable para Blue Lagoon Spa Inox UV-C 12W 230V
Número de artículo: E801219 cable para Blue Lagoon Spa Inox UV-C 15W 120V
Las instrucciones de seguridad y las condiciones de garantía pueden consultarse
en el manual general de la unidad UV-C de VGE International B.V.

PT
14 | BLUE LAGOON SPA INOX UVC 12 & 15 WATT
Leia atentamente estas instruções antes de instalar o aparelho.
BLUE LAGOON SPA INOX UVC 12 & 15 WATT
FUNCIONAMENTO
No Blue Lagoon Spa Inox UV-C a lâmpada Philips UV-C especial gera uma radiação UV-C com
um comprimento de onda de 253,7nm, a qual se encarrega da destruição das bactérias, vírus e
fungos. Esta lâmpada foi especialmente desenvolvida pela Philips e é sobretudo adequada para
as temperaturas até 40 graus centígrados. A Blue Lagoon Spa Inox UV-C encarrega-se de manter a
água limpa, fresca e clara de um modo eficiente e amigo do ambiente. A água é transportada pelo
aparelho UV-C por acção de bomba. A radiação UV-C neutraliza bactérias, vírus e outros organismos
primitivos e bloqueia a sua reprodução. A Blue Lagoon Spa Inox UV-C dispõe de um balastro
electrónico. Este balastro aumenta a prestação da lâmpada ao máximo. Além disso a caixa de aço
inoxidável proporciona a reflexão da radiação UV-C o que aumenta a sua eficiência até 35%. Graças
à Blue Lagoon Spa Inox UV-C a água da sua piscina é desinfectada de modo eficiente e seguro
mantendo um grau de qualidade elevado.
INSTALAÇÃO DO APARELHO UVC FIGURA 1
O melhor local para instalar o aparelho é imediatamente a seguir ao filtro. Não mergulhe nunca
o aparelho dentro de água. Fazer a instalação sempre fora da piscina. Faça com que corra sempre
água pela unidade quando a lâmpada está acesa.
1. Determine o lugar ideal para instalar o aparelho. (Veja figura 3).
2. Monte a unidade no circuito com a ajuda das conexões adequadas.
3. Faça a ligação do cabo (D) à parte superior da lâmpada (A).
4. Ponha a bomba em funcionamento e controle o sistema quanto ao fluxo e fugas de água.
5. Ligue a ficha do aparelho UV-C a uma tomada com ligação terra e equipada com um interruptor
de corrente diferencial residual (máx. 30mA). Verifique se a lâmpada funciona adequadamente
através da janela transparente. Para desligar o aparelho, basta retirar a ficha de alimentação da
fonte de energia.
6. Embora a lâmpada já disponha de uma ligação à terra própria (desde que exista na própria
ligação de energia), recomendamos que proporcione a unidade na caixa (C) de uma ligação à
terra à parte.
DESMONTAGEM/MANUTENÇÃO
Desligue sempre o aparelho da corrente quando haja manutenção/desmontagem.
O aparelho tem de ser limpo no mínimo 2 vezes por ano. Se a contaminação aumentar, o tubo de
vidro de quartzo (B) terá que ser limpo. A lâmpada (A) tem de ser substituída, o mais tardar, após 5.000
horas de utilização (±1x por ano). Para limpar a caixa de aço inoxidável basta utilizar uma escova macia.
1. Desaperte as conexões de alimentação e escoamento e deixe escorrer a água do aparelho.
2. Caso ligado, desacople o fio terra da caixa.
3. Desenrosque a rosca (E) e retire a lâmpada do vidro de quartzo e substitua se necessário a
lâmpada especial (A). Deve actuar com cuidado porque se trata de peças muito frágeis.
4. Retire com cuidado o vidro de quartzo (B) servindo-se de uma chave de fenda grande (veja-se
figura 2). Não force nada!

PT
BLUE LAGOON SPA INOX UVC 12 & 15 WATT |15
UV-C and Pool equipment
5. Limpe o vidro de quartzo com um produto adequado. Utilize sempre um pano macio na limpeza
do vidro, evite a formação de riscos.
6. Tome atenção ao recolocar o vidro de quartzo na armação à posição correcta das anilhas de
vedação (G) e da junta circular (I). Não force nunca!
7. Volte a colocar a lâmpada com cuidado no vidro de quartzo. Volte a enroscar a rosca (E) na
armação. Só há uma posição para a lâmpada entrar no vidro de quartzo!
8. Faça a ligação do cabo (D) à parte superior da lâmpada (A).
Especicações Técnicas UV-C 12W UV-C 15W
UV-C PL-S module TUV 12 Watt 15 Watt
Tensão 230 V 120 V
UV-C (%) após 5.000 horas 85% 85%
Fluxo recomendado máxima 3.000 L/h 4.000 L/h
Pressão máxima 2 bar 2 bar
Ø Entrada/saída 3/4” rosca externa 3/4” rosca externa
Tipo de sistema UV-C
Número de artigo: BH07122 Blue Lagoon UV-C 10.000 L/12 Watt (230V; 50Hz)
Número de artigo: BH07151 Blue Lagoon UV-C 10.000 L/15 Watt (120V; 60Hz)
Lâmpada de substituição
Número de artigo: B212012 UV-C PL-S module 12W (230V; 50Hz)
Número de artigo: B212012USA UV-C PL-S module 15W (120V; 60Hz)
Cabo de substituição
Número de artigo: E801205 cabo para Blue Lagoon Spa Inox UV-C 12W 230V
Número de artigo: E801219 cabo para Blue Lagoon Spa Inox UV-C 15W 120V
Para as instruções de segurança e as condições de garantia, consulte
o manual de instruções UV-C geral da VGE International B.V.

RU
16 | BLUE LAGOON UVC SPA 12 & 15 ВТ
  
Применяемая в устройстве Blue Lagoon Spa Inox UV-C специальная ультрафиолетовая
лампа Philips создает ультрафиолетовое излучение диапазона UV-C с длиной волны 253,7
нм, которое эффективно уничтожает бактерии, плесневые грибки и вирусы. Эта лампа
представляет собой специальную разработку компании Philips. Она идеально подходит для
обработки воды с температурой до 40оC. Устройство Blue Lagoon Spa Inox UV-C эффективно
и без вреда для окружающей среды поддерживает воду в чистом, свежем и прозрачном
состоянии. Вода прокачивается через устройство облучения ультрафиолетом диапазона
UV-C с помощью насоса. Ультрафиолетовое излучение диапазона UV-C обезвреживает
бактерии, вирусы и другие низшие организмы и предотвращает их размножение. Устройство
Blue Lagoon Spa Inox UV-C оснащено встроенным электронным балластом. Такой балласт
обеспечивает максимально эффективную работу лампы. Кроме того, корпус из нержавеющей
стали, отражая ультрафиолетовое излучение диапазона UV-C, увеличивает эффективность
обработки на величину до 35%. Устройство Blue Lagoon Spa Inox UV-C эффективно и безопасно
дезинфицирует воду, поддерживая ее в великолепном состоянии.
  . 1
Наилучшее место для размещения устройства - непосредственно после фильтра. Запрещается
погружать устройство в воду. Устройство необходимо устанавливать вне бассейна. Когда
лампа работает, через устройство обязательно должна течь вода.
1. Выберите место для установки устройства. (см. рис. 3).
2. Присоедините устройство к трубопроводу соответствующими соединителями.
3. Подключите кабель (D) к верхнему концу лампы (A).
4. Включите насос и проверьте протекание воды через систему и отсутствие утечек.
5. Включите вилку устройства в розетку, снабженную защитным заземлением и подключенную
через автомат УЗО (макс. ток 30 мА). Проверяйте работу лампы UV-C через прозрачное
смотровое окошко. Для отключения устройства выньте вилку из розетки.
6. Рекомендуем отдельно заземлить корпус устройства (C), хотя лампа имеет собственное
заземление (если в сети электропитания есть заземляющий провод).
   
Перед началом технического обслуживания или демонтажа устройства обязательно
отключите его от сети электропитания!
Устройство необходимо чистить не реже двух раз в год. В случае загрязнении кварцевой
трубки (B) ее необходимо очистить. Специальную лампу (А) необходимо заменять не более чем
через 5000 часов работы (примерно раз в год). Внутренность выполненного из нержавеющей
стали корпуса можно чистить мягкой щеткой.
1. Развинтите входной и выходной соединители и слейте воду из устройства.
   
   !
BLUE LAGOON SPA INOX UVC 12 & 15 ВТ

RU
BLUE LAGOON UVC SPA 12 & 15 ВТ |17
UV-C and Pool equipment
2. Если к корпусу устройства присоединен заземляющий провод, отсоедините его.
3. Отверните гайку (E), выньте лампу из кварцевой трубки и при необходимости замените специальную
лампу (A). Будьте предельно осторожны, эти детали очень хрупкие.
4. Аккуратно выньте кварцевую трубку (В) с помощью большой плоской отвертки (см. рис. 2). Не
прикладывайте больших усилий!
5. Очистите кварцевую трубку подходящим чистящим средством. Во избежание образования царапин
при очистке пользуйтесь только мягкой тканью.
6. При установке кварцевой трубки в корпус обратите внимание на правильность положения
уплотнительных колец (G) и плоского уплотнительного кольца (I). Не прикладывайте больших усилий!
7. Аккуратно вставьте лампу в кварцевую трубку. Наверните гайку (E) обратно на корпус. Существует
единственный способ правильно установить лампу в кварцевую трубку!
8. Подключите кабель (D) к верхнему концу лампы (A).
  UV-C 12W UV-C 15W
Модуль лампы UV-C PL-S 12W TUV 12 Вт 15 Вт
напряжение 230 B 120 B
Интенсивность излучения UV-C (%) после 5000 часов 85% 85%
Рекомендованный поток Макс. 3000 л/час 4.000 л/час
Макс. давление 2 бар 2 бар
Ø входа/выхода 3/4” наружная 3/4” наружная
резьба резьба
  UV-C
Артикул: BH07122 Blue Lagoon UV-C 10 000 л/12 Вт (230 В; 50 Гц)
Артикул: BH07151 Blue Lagoon UV-C 10 000 л/15 Вт (120 В; 60 Гц)
 
Артикул: Модуль B212012 UV-C PL-S 12 Вт (230 В; 50 Гц)
Артикул: Модуль B212012USA UV-C PL-S 15 Вт (120 В; 60Гц)
 
Артикул: E801205 - кабель для Blue Lagoon Spa Inox UV-C 12 Вт 230 В
Артикул: E801219 - кабель для Blue Lagoon Spa Inox UV-C 15 Вт 120 В
В качестве основного документа с инструкцями по технике
безопасности и условиями гарантийного обслуживания мы
взяли руководство по UV-C от VGE International B.V.

18 | BLUE LAGOON SPA INOX UVC 12 & 15 WATT
EN RECYCLE INFORMATION
The symbol of the barred bin printed on the product means that it must be collected
separately from other rubbish when it will not be anymore in use. The user, at the end of
the life of the product, will have to bring it to a proper rubbish collection centre for electric
and electrical devices. Alternatively he can return the used product to the seller at the
moment he buys a new unit, but only in proportion 1 to 1. A differentiated refuse collection
is environmentally friendly and it helps the recycle of the materials, any other collection
procedure is unlawful and will be subject to the law in force.
DE INFORMATIONEN DAS RECYCLAGE
Das Kennzeichen auf die Packung bedeutet dass es getrennt, von normalles Müll gesammelt
werden muss, wenn das Gerät nicht mehr nutzbar ist. Wenn das Produkt kaputt ist soll der
Besitzer es zu ein Sammelpunkt für elektrische Haushaltgeräte bringen. Oder wenn der
Besitzer ein neues Gerät kaufen möchte kann Er/Sie das alte Gerät beim Verkäufer hinterlassen,
nur 1 um 1 austauschbar. Getrenntes sammlung ist Umwelt freundlich und hilft dazu die
alte Materialen neu nutzbar zu machen. Jeder andere/sonstige weise von sammeln ist nicht
rechtsgültig.
FR INFORMATION DE RECYCLAGE
Le symbole du container barre sur le produit veut dire que le appareil doits etre recycle separe.
Le usageur, a la fin du vie de le appareil, doits ramene le appareil a un centre de recyclage des
appareils electrique. Une alternative est de le ramene a le vendeur sur le moment de une achat
de une nouvelle produit, sur le base 1 sur 1. Une recyclage alternative est tres saine pour le
environement, et aide a une recyclage de materiel, une autre methode de jete le appareil est
illegal, et sera puni par la loi.
NL RECYCLING INFORMATIE
Het symbool van de afvalbak op dit product geeft aan dat het product (als het niet meer wordt
gebruikt) niet met het reguliere vuilnis mag worden aangeboden, maar dat het op de speciaal
hiervoor ingerichte collectiepunten moet worden aangeboden voor recycling. Als alternatief
kunt u het product ook aanbieden op het adres waar het is gekocht op het moment dat u een
nieuw product koopt. Maar dit mag alleen op basis van 1 op 1. Een gescheiden afvalcollectie
is beter voor het milieu en het helpt om door recycling de grondstoffen weer opnieuw te
gebruiken. Elke andere manier van afvalverwerking met betrekking op dit product is strafbaar.

BLUE LAGOON SPA INOX UVC 12 & 15 WATT |19
UV-C and Pool equipment

VGE International B.V.
Ekkersrijt 7408
5692 HK Son
The Netherlands
Tel. [phone]
Fax [phone]
[e-mail]
www.vgebv.com
www.bluelagoonuvc.com
Made in the
Netherlands
E801917
