Videotec NXPTZSFP User manual

EN
English - Instruction manual
IT
Italiano - Manuale di istruzioni
FR
Français - Manuel d’instructions
DE
Deutsch - Bedienungsanleitung
RU
Русский - Руководство по эксплуатации
ITALIANO
NXPTZSFP
Adaptor for connection of fibre optics in the NXPTZ SERIES2 range

Instruction manual - English - EN
1MNVKNXP2SFP_2015_EN
ENGLISH
NXPTZSFP
Adaptor for connection of fibre optics in the NXPTZ SERIES2 range
1 About this manual
Read all the documentation supplied carefully before
installing and using this product. Keep the manual in
a convenient place for future reference.
1.1 Typographical conventions
DANGER!
Emission of visible light or infrared.
Can be harmful for eyes. Pay attention to
the provided indications.
DANGER!
High level hazard.
Risk of electric shock. Disconnect the
power supply before proceeding with any
operation, unless indicated otherwise.
DANGER!
Hot surface.
Avoid contact. Surfaces are hot and may
cause personal injury if touched.
CAUTION!
Medium level hazard.
This operation is very important for the
system to function properly. Please read
the procedure described very carefully and
carry it out as instructed.
INFO
Description of system specifications.
We recommend reading this part carefully
in order to understand the subsequent
stages.
2 Notes on copyright and
information on trademarks
The mentioned names of products or companies are
trademarks or registered trademarks.
3 Safety rules
CAUTION! Device installation and
maintaining must be performed by
specialist technical staff only.
• The manufacturer declines all responsibility
for any damage caused by an improper use
of the appliances mentioned in this manual.
Furthermore, the manufacturer reserves the right
to modify its contents without any prior notice.
The documentation contained in this manual has
been collected and verified with great care. The
manufacturer, however, cannot take any liability
for its use. The same thing can be said for any
person or company involved in the creation and
production of this manual.
• Before starting any operation, make sure the
power supply is disconnected.
• Never, under any circumstances, make any
changes or connections that are not shown in
this handbook. Improper use of the appliance
can cause serious hazards, risking the safety of
personnel and of the installation.
• Use only original spare parts. Non-original spare
parts could cause fire, electrical discharge or other
hazards.

EN - English - Instruction manual
2 MNVKNXP2SFP_2015_EN
4 Identification
4.1 Product description and type
designation
Adaptor for connection of fibre optics in the NXPTZ
SERIES2 range.
5 Preparing the product for
use
Any change that is not expressly approved
by the manufacturer will invalidate the
guarantee.
5.1 Unpacking
When the product is delivered, make sure that the
package is intact and that there are no signs that it
has been dropped or scratched.
If there are obvious signs of damage, contact the
supplier immediately.
When returning a faulty product we recommend
using the original packaging for shipping.
Keep the packaging in case you need to send the
product for repairs.
5.2 Contents
Check the contents to make sure they correspond
with the list of materials as below:
• Adaptor for connection of fibre optics
• Bolts and screws
• Instruction manual
5.3 Safely disposing of packaging
material
The packaging material can all be recycled. The
installer technician will be responsible for separating
the material for disposal, and in any case for
compliance with the legislation in force where the
device is to be used.
6 Installation
Before starting any operation, make sure
the power supply is disconnected.

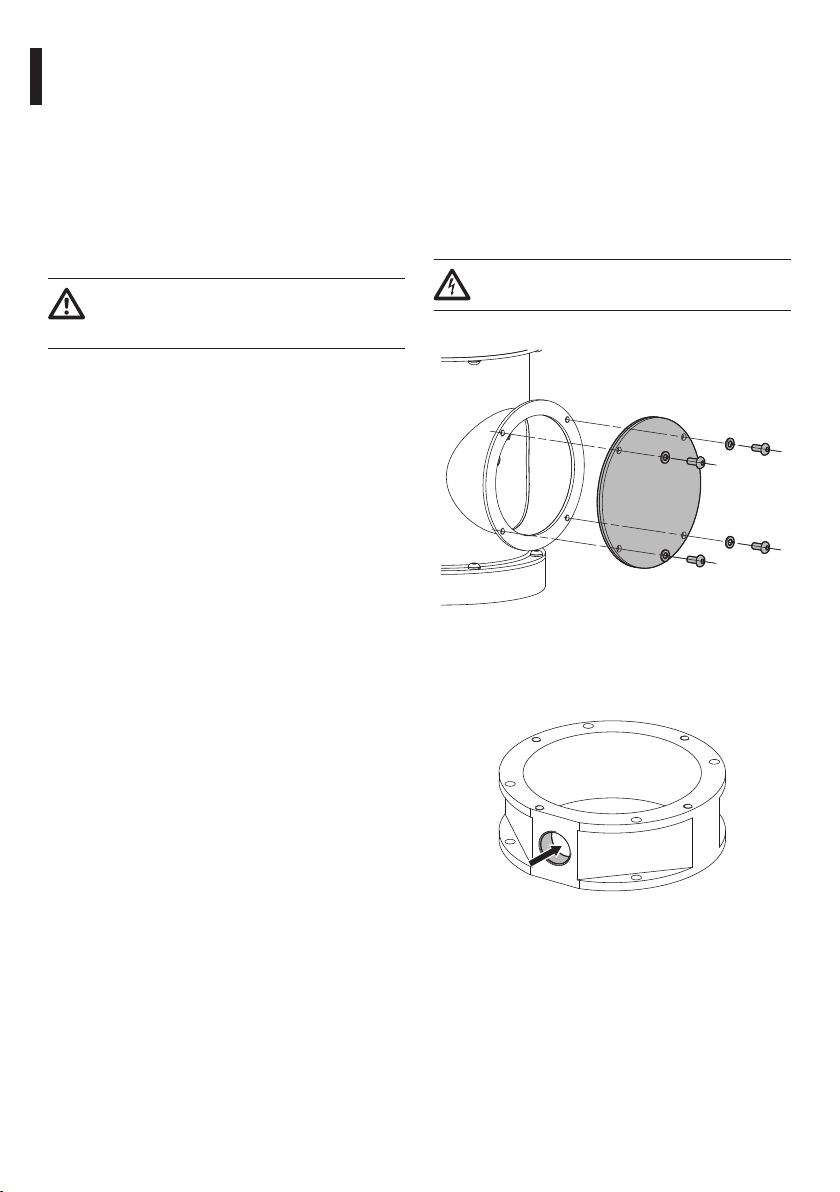

Unscrew the screws and remove the cover.
Fig. 1
Before assembling the accessory on the product, you
must fasten in the threaded hole the cable gland or
sheath support.
Fig. 2

Instruction manual - English - EN
3MNVKNXP2SFP_2015_EN

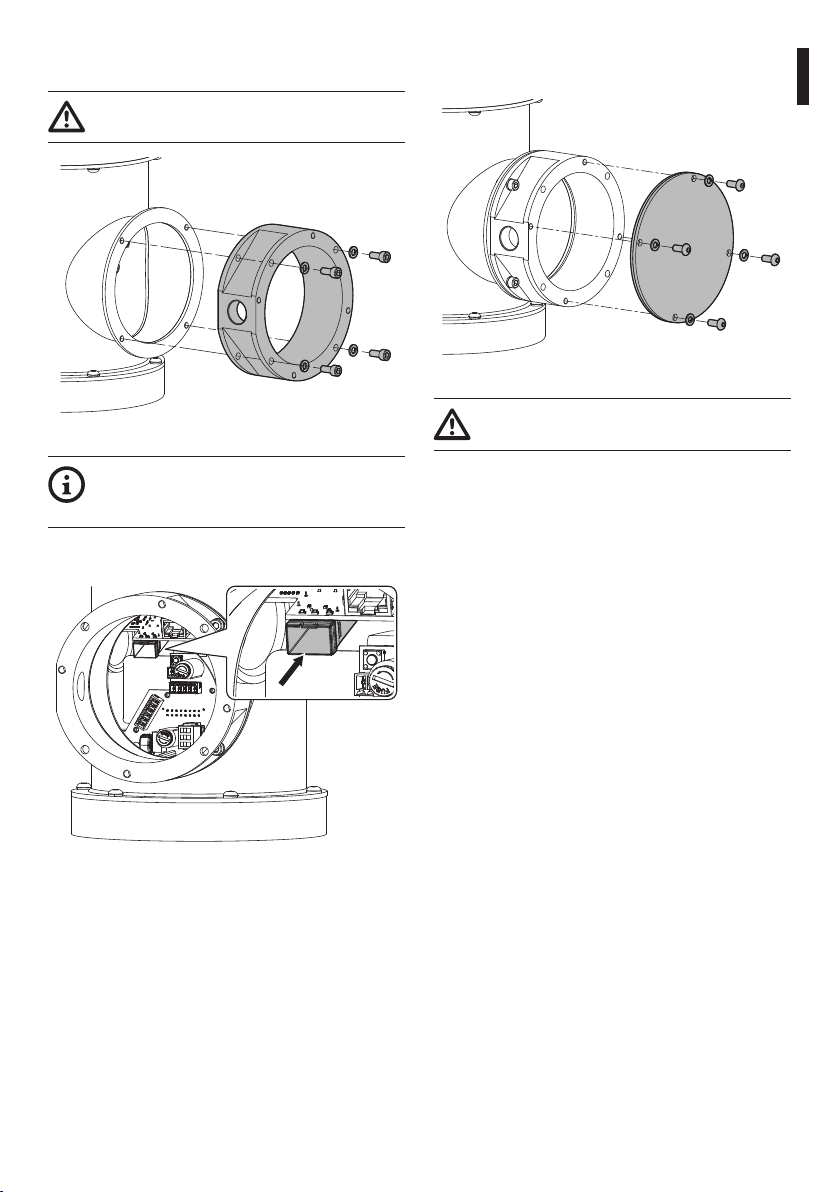

Fasten the accessory to the PTZ using the screws and
washers provided.
Pay attention to the fixing. Tightening
torque: 1.5Nm (±0.2Nm).
Fig. 3
The SFP (Small Form Factor Pluggable)
module necessary to complete installation
is not supplied by VIDEOTEC.
Insert a SFP module in the slot indicated in the figure
and connect the fibre optics.
Fig. 4
Re-assemble the cover with the previously removed
screws.
Fig. 5
Pay attention to the fixing. Tightening
torque: 1.5Nm (±0.2Nm).
7 Switching on
The interface of the SFP module is automatically
configured on switching on the PTZ.

MNVKNXP2SFP_2015_EN
8 Information on disposal
and recycling
The European Directive 2012/19/EU on Waste
Electrical and Electronic Equipment (WEEE) mandates
that these devices should not be disposed of in the
normal flow of municipal solid waste, but they should
be collected separately in order to optimize the
recovery stream and recycling of the materials that
they contain and to reduce the impact on human
health and the environment due to the presence of
potentially hazardous substances.
The symbol of the crossed out bin is marked
on all products to remember this.
The waste may be delivered to appropriate collection
centers, or may be delivered free of charge to the
distributor where you purchased the equipment at
the time of purchase of a new equivalent or without
obligation to a new purchase for equipment with size
smaller than 25cm (9.8in).
For more information on proper disposal of these
devices, you can contact the responsible public
service.
9 Technical data
9.1 Mechanical
M20x1.5 threaded hole for fibre optics input
External surfaces micro-shot peened in silicon and
electro-polished
Dimensions (WxHxL): 122x120x40mm (4.8x4.7x1.6in)
Unit weight: 0.98kg (2.2lb)

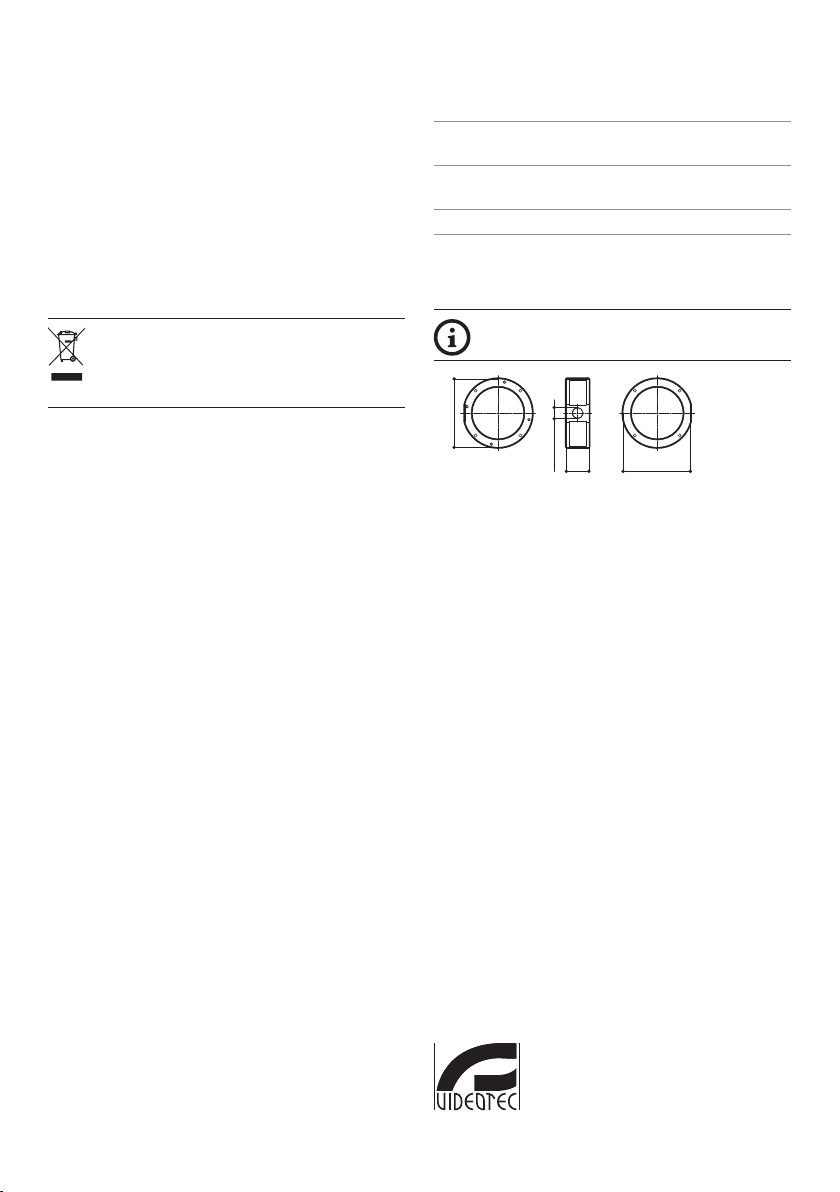

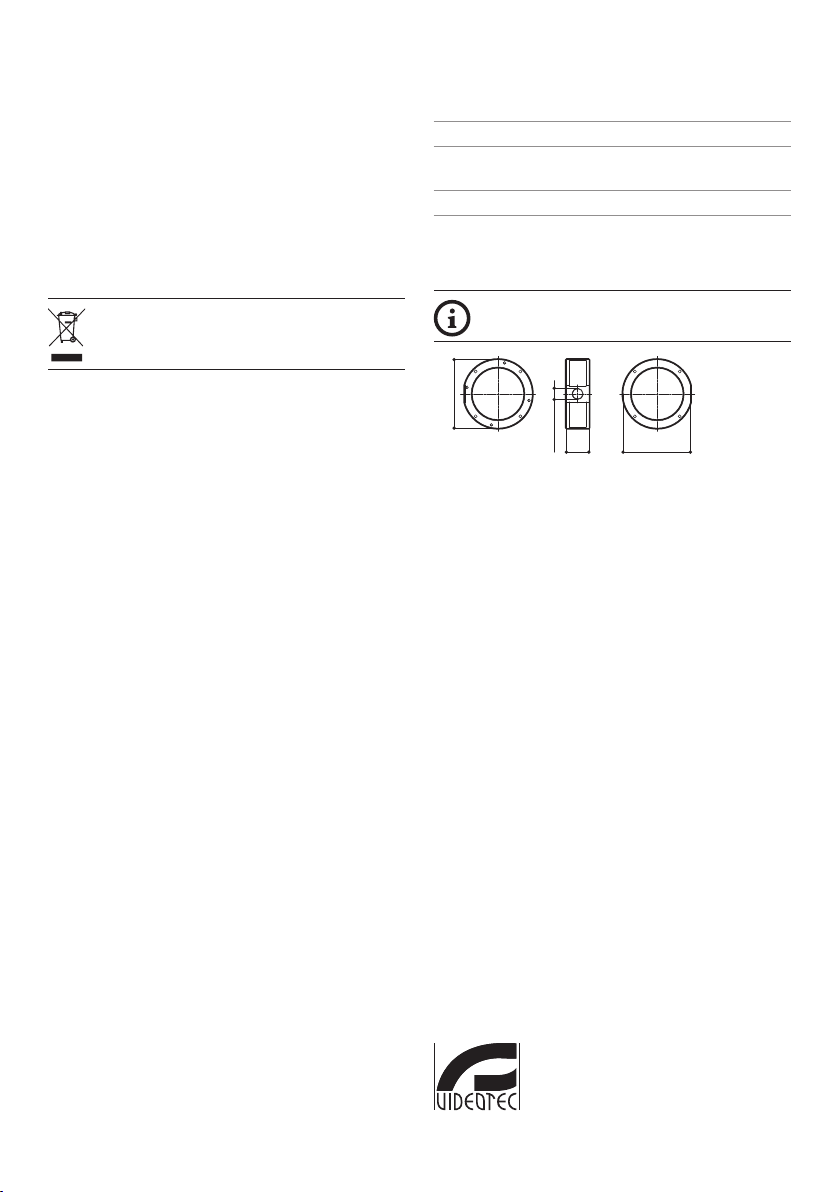

10 Technical drawings
The indicated measurements are expressed
in millimetres.
M20 X 1.5
Ø122
40 120
Fig. 6NXPTZSFP.
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. [phone] - Fax [phone]
Email: [email protected]
www.videotec.com

Manuale di istruzioni - Italiano - IT
1MNVKNXP2SFP_2015_IT
ITALIANO
NXPTZSFP
Adattatore per il collegamento della fibra ottica sulla famiglia NXPTZ
SERIES2
1 Informazioni sul presente
manuale
Prima di installare e utilizzare questo prodotto,
leggere attentamente tutta la documentazione
fornita. Tenere il manuale a portata di mano per
consultazioni successive.
1.1 Convenzioni tipografiche
PERICOLO!
Emissione di luce visibile o infrarossa.
Può essere dannoso per gli occhi. Prestare
attenzione alle indicazioni fornite.
PERICOLO!
Pericolosità elevata.
Rischio di scosse elettriche. Prima di
eseguire qualsiasi operazione assicurarsi di
togliere tensione al prodotto, salvo diversa
indicazione.
PERICOLO!
Superficie calda.
Evitare il contatto. Le superfici sono calde
e potrebbero causare danni alla persona in
caso di contatto.
ATTENZIONE!
Pericolosità media.
L'operazione è molto importante per il
corretto funzionamento del sistema. Si
prega di leggere attentamente la procedura
indicata e di eseguirla secondo le modalità
previste.
INFO
Descrizione delle caratteristiche del
sistema.
Si consiglia di leggere attentamente per
comprendere le fasi successive.
2 Note sul copyright e
informazioni sui marchi
commerciali
I nomi di prodotto o di aziende citati sono marchi
commerciali o marchi commerciali registrati
appartenenti alle rispettive società.
3 Norme di sicurezza
ATTENZIONE! L'installazione e la
manutenzione del dispositivo devono
essere eseguite solo da personale tecnico
specializzato.
• Il produttore declina ogni responsabilità per
eventuali danni derivanti da un uso improprio
delle apparecchiature menzionate in questo
manuale. Si riserva inoltre il diritto di modificarne il
contenuto senza preavviso. Ogni cura è stata posta
nella raccolta e nella verifica della documentazione
contenuta in questo manuale. Il produttore,
tuttavia, non può assumersi alcuna responsabilità
derivante dall'utilizzo della stessa. Lo stesso
dicasi per ogni persona o società coinvolta nella
creazione e nella produzione di questo manuale.
• Prima di eseguire qualsiasi operazione assicurarsi
di togliere tensione al prodotto.
• Non effettuare per nessun motivo alterazioni o
collegamenti non previsti in questo manuale.
L'uso di apparecchi non idonei può portare a
gravi pericoli per la sicurezza del personale e
dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi di
ricambio non originali potrebbero causare incendi,
scariche elettriche o altri pericoli.

IT - Italiano - Manuale di istruzioni
2 MNVKNXP2SFP_2015_IT
4 Identificazione
4.1 Descrizione e designazione
del prodotto
Adattatore per il collegamento della fibra ottica sulla
famiglia NXPTZ SERIES2.
5 Preparazione del prodotto
per l'utilizzo
Qualsiasi intervento non espressamente
approvato dal costruttore fa decadere la
garanzia.
5.1 Disimballaggio
Alla consegna del prodotto verificare che l'imballo
sia integro e non presenti segni evidenti di cadute o
abrasioni.
In caso di danni evidenti all'imballo contattare
immediatamente il fornitore.
In caso di restituzione del prodotto malfunzionante
è consigliato l'utilizzo dell'imballaggio originale per
il trasporto.
Conservare l'imballo qualora fosse necessario inviare
il prodotto in riparazione.
5.2 Contenuto
Controllare che il contenuto sia corrispondente alla
lista del materiale sotto elencato:
• Adattatore per il collegamento della fibra ottica
• Viteria
• Manuale di istruzioni
5.3 Smaltimento in sicurezza dei
materiali di imballaggio
I materiali d'imballo sono costituiti interamente da
materiale riciclabile. Sarà cura del tecnico installatore
smaltirli secondo le modalità di raccolta differenziata
o comunque secondo le norme vigenti nel Paese di
utilizzo.
6 Installazione
Prima di eseguire qualsiasi operazione
assicurarsi di togliere tensione al prodotto.
Svitare le viti e rimuovere il coperchio.
Fig. 1
Prima di montare l'accessorio al prodotto è necessario
fissare nel foro filettato il pressacavo o il porta guaina.
Fig. 2

Manuale di istruzioni - Italiano - IT
3MNVKNXP2SFP_2015_IT
Fissare l'accessorio al PTZ utilizzando le viti e le
rondelle fornite in dotazione.
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 1.5Nm (±0.2Nm).
Fig. 3
Il modulo SFP (Small Form Factor
Pluggable) necessario per completare
l'installazione non viene fornito da
VIDEOTEC.
Inserire un modulo SFP nello slot indicato in figura e
collegare la fibra ottica.
Fig. 4
Rimontare il coperchio con le viti precedentemente
rimosse.
Fig. 5
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 1.5Nm (±0.2Nm).
7 Accensione
L'interfaccia del modulo SFP si configura in modo
automatico all'accensione del PTZ.

MNVKNXP2SFP_2015_IT
8 Informazioni sullo
smaltimento e il riciclo
La Direttiva Europea 2012/19/UE sui Rifiuti di
Apparecchiature Elettriche ed Elettroniche (RAEE)
prevede che questi apparecchi non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani, ma
che vengano raccolti separatamente per ottimizzare
il flusso di recupero e riciclaggio dei materiali che
li compongono ed impedire potenziali danni per
la salute e per l'ambiente dovuti alla presenza di
sostanze potenzialmente pericolose.
Il simbolo del bidone barrato è riportato su
tutti i prodotti per ricordarlo.
I rifiuti possono essere conferiti agli appositi centri
di raccolta, oppure, possono essere consegnati
gratuitamente al distributore dove è stata acquistata
l'apparecchiatura all’atto di acquisto di una nuova
equivalente o senza obbligo di un acquisto nuovo per
le apparecchiature di dimensioni minori di 25cm.
Per ulteriori informazioni sulla corretta dismissione
di questi apparecchi ci si può rivolgere al servizio
pubblico preposto.
9 Dati tecnici
9.1 Meccanica
Foro filettato da M20x1.5 per ingresso fibra ottica
Superfici esterne micropallinate al silicio ed
elettrolucidate
Dimensioni (WxHxL): 122x120x40mm
Peso unitario: 0.98kg
10 Disegni tecnici
Le misure indicate sono espresse in
millimetri.
M20 X 1.5
Ø122
40 120
Fig. 6NXPTZSFP.
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. [phone] - Fax [phone]
Email: [email protected]
www.videotec.com

Manuel d’instructions - Français - FR
1MNVKNXP2SFP_2015_FR
FRANÇAIS
NXPTZSFP
Adaptateur pour le raccordement de la fibre optique sur la catégorie NXPTZ
SERIES2
1 À propos de ce mode
d’emploi
Avant d'installer et d'utiliser ce produit, lire
attentivement toute la documentation fournie.
Garder le manuel à portée de main pour des
consultations successives.
1.1 Conventions typographiques
DANGER!
Émission de lumière visible ou infrarouge.
Peut être dangereux pour les yeux. Suivre
les indications fournies.
DANGER!
Risque élevé.
Risque de choc électrique. Sauf indication
contraire, sectionner l'alimentation avant
de procéder à toute opération.
DANGER!
Surface à température élevée.
Evitez le contact. La température des
surfaces est élevée et leur contact peut
provoquer des blessures corporelles.
ATTENTION!
Risque moyen.
Opération extrêmement importante en vue
d’un fonctionnement correct du système.
Lire avec attention les opérations indiquées
et s’y conformer rigoureusement.
REMARQUE
Description des caractéristiques du
système.
Il est conseillé de procéder à une
lecture attentive pour une meilleure
compréhension des phases suivantes.
2 Notes sur le copyright
et informations sur les
marques de commerce
Les noms de produit ou de sociétés cités sont des
marques de commerce ou des marques de commerce
enregistrées.
3 Normes de securité
ATTENTION! L’installation et l’entretien
du dispositif doivent être effectués
exclusivement par un personnel technique
qualifié.
• Le fabricant décline toute responsabilité pour les
dommages éventuels dus à une utilisation non
appropriée des appareils mentionnés dans ce
manuel. On réserve en outre le droit d’en modifier
le contenu sans préavis. La documentation
contenue dans ce manuel a été rassemblée et
vérifiée avec le plus grand soin. Le fabricant,
cependant, ne peut assumer aucune responsabilité
dérivant de l’emploi de celle là. La même chose
vaut pour chaque personne ou société impliquées
dans la création et la production de ce manuel.
• Sectionner l'alimentation avant de procéder à
toute opération.
• Ne procéder sous aucun prétexte à des
modifications ou des connexions non prévues
dans ce manuel. L'utilisation d’appareils non
adéquats peut comporter des dangers graves pour
la sécurité du personnel et de l’installation.
• Utiliser uniquement des pièces de rechange
d’origine. Les pièces non d’origine peuvent être
source d’incendies, de choc électrique ou autres.

FR - Français - Manuel d’instructions
2 MNVKNXP2SFP_2015_FR
4 Identification
4.1 Description et désignation du
produit
Adaptateur pour le raccordement de la fibre optique
sur la catégorie NXPTZ SERIES2.
5 Préparation du produit en
vue de l’utilisation
Toute modification non approuvée
expressément par le fabricant entraînera
l’annulation de la garantie.
5.1 Déballage
Lors de la livraison du produit, vérifier que
l’emballage est en bon état et l’absence de tout signe
évident de chute ou d’abrasion.
En cas de dommages évidents, contacter
immédiatement le fournisseur.
En cas de retour du produit défectueux, il est
conseillé d'utiliser l'emballage original pour le
transport.
Conserver l’emballage en cas de nécessité
d’expédition du produit pour réparation.
5.2 Contenu
Contrôler que le contenu correspond à la liste
matériel indiquée ci-dessous:
• Adaptateur pour le raccordement de la fibre
optique
• Vis
• Manuel d'instructions
5.3 Élimination sans danger des
matériaux d’emballage
Le matériel d’emballage est entièrement composé
de matériaux recyclables. Le technicien chargé de
l’installation est tenu de l’éliminer conformément aux
dispositions en matière de collecte sélective et selon
les normes en vigueur dans le pays d’utilisation.
6 Installation
Sectionner l'alimentation avant de procéder
à toute opération.
Dévissez les vis et enlevez le couvercle.
Fig. 1
Avant de monter l’accessoire sur le produit, le presse-
étoupe ou le porte-gaine doit être fixé dans le trou
fileté.
Fig. 2

Manuel d’instructions - Français - FR
3MNVKNXP2SFP_2015_FR
Fixez l’accessoire au PTZ à l’aide des vis et des
rondelles fournies.
Faire attention pendant la fixation. Couple
de serrage: 1.5Nm (±0.2Nm).
Fig. 3
Le module SFP (Small Form Factor
Pluggable) nécessaire pour terminer
l’installation n’est par fourni par VIDEOTEC.
Insérez un module SFP dans le logement indiqué en
figure et raccordez la fibre optique.
Fig. 4
Remontez le couvercle à l’aide des vis précédemment
ôtées.
Fig. 5
Faire attention pendant la fixation. Couple
de serrage: 1.5Nm (±0.2Nm).
7 Allumage
L’interface du module SFP se configure en
automatique à la mise sous tension du PTZ.

MNVKNXP2SFP_2015_FR
8 Informations sur
l'élimination et le recyclage
La Directive Européenne 2012/19/UE sur les déchets
d'équipements électriques et électroniques (DEEE)
exige que ces dispositifs ne doivent pas être éliminés
dans le flux normal de déchets solides municipaux,
mais ils doivent être collectés séparément afin
d'optimiser le flux de récupération et de recyclage
des matériaux qu'ils contiennent et pour réduire
l'impact sur la santé humaine et l'environnement en
raison de la présence de substances potentiellement
dangereuses.
Le symbole de la poubelle sur roues barrée
d'une croix figure sur tous les produits pour
le rappeller.
Les déchets peuvent être livrés aux centres
de collecte appropriés ou peuvent être livrés
gratuitement au distributeur où vous avez acheté
l'équipement, au moment de l'achat d'un nouvel
dispositif équivalent ou sans obligation d'achat pour
un équipement de taille inférieure de 25cm.
Pour plus d'informations sur l'élimination correcte
de ces dispositifs, vous pouvez contacter le service
public responsable.
9 Données techniques
9.1 Mécanique
Trou fileté de M20x1.5 pour l’entrée de la fibre
optique
Surfaces externes microbillées au silicium et
électropolies
Dimensions (WxHxL): 122x120x40mm
Poids net: 0.98kg
10 Dessins techniques
Les tailles indiquées sont en millimètres.
M20 X 1.5
Ø122
40 120
Fig. 6NXPTZSFP.
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. [phone] - Fax [phone]
Email: [email protected]
www.videotec.com

Bedienungsanleitung - Deutsch - DE
1MNVKNXP2SFP_2015_DE
DEUTSCH
NXPTZSFP
Adapter für den Glasfaseranschluss bei der NXPTZ SERIES2 Reihe
1 Allgemeines
Vor der Installation und Anwendung dieses Produkts
ist die gesamte mitgelieferte Dokumentation
aufmerksam zu lesen. Zum späteren Nachschlagen
das Handbuch in Reichweite aufbewahren.
1.1 Schreibweisen
GEFAHR!
Emission von sichtbarem oder infrarotem
Licht.
Kann zu Verletzungen an den Augen
führen. Die mitgelieferten Informationen
beachten.
GEFAHR!
Erhöhte Gefährdung.
Stromschlaggefahr. Falls nichts anderes
angegeben, unterbrechen Sie die
Stromversorgung, bevor die beschriebenen
Arbeiten durchgeführt werden.
GEFAHR!
Heiße Oberfläche.
Nicht berühren. Die Oberflächen sind
heiß und können bei Berührung zu
Verbrennungen führen.
ACHTUNG!
Mittlere Gefährdung.
Der genannte Vorgang hat große
Bedeutung für den einwandfreien Betrieb
des Systems. Es wird gebeten, sich die
Verfahrensweise durchzulesen und zu
befolgen.
ANMERKUNG
Beschreibung der Systemmerkmale.
Eine sorgfältige Lektüre wird empfohlen,
um das Verständnis der folgenden Phasen
zu gewährleisten.
2 Anmerkungen
zum Copyright und
Informationen zu den
Handelsmarken
Die angeführten Produkt- oder Firmennamen sind
Handelsmarken oder eingetragene Handelsmarken.
3 Sicherheitsnormen
ACHTUNG! Die Installation und Wartung
der Vorrichtung ist technischen Fachleuten
vorbehalten.
• Der Hersteller lehnt jede Haftung für eventuelle
Schäden ab, die aufgrund unsachgemäßer
Anwendung der in diesem Handbuch erwähnten
Geräte entstanden ist. Ferner behält er sich
das Recht vor, den Inhalt ohne Vorkündigung
abzuändern. Die Dokumentation in diesem
Handbuch wurde sorgfältig ausgeführt und
überprüft. Der Hersteller kann dennoch keine
Haftung für die Verwendung übernehmen.
Dasselbe gilt für jede Person oder Gesellschaft, die
bei der Schaffung oder Produktion von diesem
Handbuch miteinbezogen ist.
• Unterbrechen Sie die Stromversorgung, bevor die
beschriebenen Arbeiten durchgeführt werden.
• Unter keinen Umständen dürfen Veränderungen
oder Anschlüsse vorgenommen werden, die
in diesem Handbuch nicht genannt sind. Der
Gebrauch ungeeigneten Geräts kann die Sicherheit
des Personals und der Anlage schwer gefährden.
• Es dürfen nur Original-Ersatzteile verwendet
werden. Nicht originale Ersatzteile können zu
Bränden, elektrischen Entladungen oder anderen
Gefahren führen.

DE - Deutsch - Bedienungsanleitung
2 MNVKNXP2SFP_2015_DE
4 Identifizierung
4.1 Beschreibung und
Bezeichnung des Produktes
Adapter für den Glasfaseranschluss bei der NXPTZ
SERIES2 Reihe.
5 Vorbereitung des
Produktes auf den Gebrauch
Jede vom Hersteller nicht ausdrücklich
genehmigte Veränderung führt zum Verfall
der Gewährleistungsrechte.
5.1 Entfernen der Verpackung
Bei der Lieferung des Produktes ist zu prüfen, ob die
Verpackung intakt ist oder offensichtliche Anzeichen
von Stürzen oder Abrieb aufweist.
Bei offensichtlichen Schadensspuren an der
Verpackung muss umgehend der Lieferant
verständigt werden.
Im Falle der Rückgabe des nicht korrekt
funktionierenden Produktes empfiehlt sich die
Verwendung der Originalverpackung für den
Transport.
Bewahren Sie die Verpackung auf für den Fall, dass
das Produkt zur Reparatur eingesendet werden muss.
5.2 Inhalt
Prüfen Sie, ob der Inhalt mit der nachstehenden
Materialliste übereinstimmt:
• Adapter für den Glasfaseranschluss
• Schrauben
• Bedienungslanleitung
5.3 Sichere Entsorgung der
Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig
wiederverwertbar. Es ist Sache des
Installationstechnikers, sie getrennt, auf jeden
Fall aber nach den geltenden Vorschriften des
Anwendungslandes zu entsorgen.
6 Installation
Unterbrechen Sie die Stromversorgung,
bevor die beschriebenen Arbeiten
durchgeführt werden.
Die Schrauben lösen und den Deckel entfernen.
Abb. 1
Die Kabeldurchführung oder der
Ummantelungshalter muss in der Gewindebohrung
befestigt werden, bevor das Zubehör am Produkt
montiert wird.
Abb. 2

Bedienungsanleitung - Deutsch - DE
3MNVKNXP2SFP_2015_DE
Das Zubehör an der PTZ-Einheit befestigen. Hierzu
die im Lieferumfang enthaltenen Schrauben und
Unterlegscheiben verwenden.
Auf die Befestigung achten.
Anzugsdrehmoment: 1.5Nm (±0.2Nm).
Abb. 3
Das zum Abschließen der Installation
notwendige SFP-Modul (Small Form Factor
Pluggable) wird nicht von VIDEOTEC
geliefert.
Ein SFP-Modul in den in der Abbildung angezeigten
Slot einführen und die Glasfaser verbinden.
Abb. 4
Den Deckel mit den vorher entfernten Schrauben
wieder montieren.
Abb. 5
Auf die Befestigung achten.
Anzugsdrehmoment: 1.5Nm (±0.2Nm).
7 Einschaltung
Die Schnittstelle des SFP-Moduls konfiguriert sich
beim Einschalten der PTZ-Einheit automatisch.

MNVKNXP2SFP_2015_DE
8 Informationen bezüglich
Entsorgung und Recycling
Die EU-Richtlinie 2012/19/ЕU über Elektro- und
Elektronik-Altgeräte (WEEE) verpflichtet, dass
diese Geräte nicht zusammenn mit festen
Haushaltsabfällen entsorgt werden sollten. Diese
besonderen Abfällen müssen separat gesammelt
werden, um den Rückgewinnungsstrom und das
Recycling der darin enthaltenen Materialien zu
optimieren , sowie zur Minderung der Einwirkung auf
die menschliche Gesundheit und Umwelt aufgrund
des Vorhandenseins von potentiell gefährlichen
Stoffen.
Das Symbol des gekreuzten Mullbehälters
ist auf allen Produkten markiert, um sich
daran zu erinnern.
Die Abfälle dürfen an die ausgewiesenen
Müllsammelstellen gebracht werden. Andernfalls
darf man es kostenlos an den Vertragshändler
bringen, bei dem das Gerät gekauft wurde. Das kann
beim Einkauf von neuen gleichartigen Produkten
passieren oder auch ohne Verpflichtung eines
Neukaufes, falls die Größe des Gerätes kleiner als 25
cm ist.
Mehr Informationen über die korrekte Entsorgung
dieser Geräte erhalten Sie bei der entsprechenden
Behörde.
9 Technische Daten
9.1 Mechanik
M20x1.5 Gewindebohrung für den Glasfasereingang
Oberflächen außen mit Silizium mikrogestrahlt und
elektropoliert
Abmessungen (WxHxL): 122x120x40mm
Einheitsgewicht: 0.98kg
10 Technische Zeichnungen
Die Maße sind in Millimetern angegeben.
M20 X 1.5
Ø122
40 120
Abb. 6NXPTZSFP.
Headquarters Italy Videotec S.p.A.
Via Friuli, 6 - I-36015 Schio (VI) - Italy
Tel. [phone] - Fax [phone]
Email: [email protected]
www.videotec.com

Руководство по эксплуатации - Русский - RU
1MNVKNXP2SFP_2015_RU
РУССКИЙ
NXPTZSFP
Адаптер для подключения оптического волокна к моделям семейства
NXPTZ SERIES2
1 О настоящем
руководстве
Перед установкой и использованием
этого изделия внимательно прочтите всю
предоставленную документацию. Всегда держите
руководство под рукой, чтобы им можно было
воспользоваться в будущем.
1.1 Типографские условные
обозначения
ОПАСНОСТЬ!
Излучение в видимом или инфракрасном
спектре.
Может быть вредно для глаз.
Соблюдайте приведенные указания.
ОПАСНОСТЬ!
Высокий уровень опасности.
Риск поражения электрическим
током. При отсутствии иных указаний
отключите питание устройства, перед
тем как приступить к выполнению любой
операции.
ОПАСНОСТЬ!
Горячая поверхность.
Избегайте контакта. При контакте с
горячими поверхностями существует
риск получения ожогов.
ПРЕДУПРЕЖДЕНИЕ!
Средний уровень опасности.
Данная операция крайне важна
для обеспечения надлежащего
функционирования системы.
Внимательно ознакомьтесь с
описанием процедуры и выполните
ее в соответствии с приведенными
указаниями.
INFO
Описание характеристик системы.
Рекомендуем внимательно ознакомиться
с содержанием этого раздела, для того
чтобы понять следующие этапы.
2 Примечания в отношении
авторского права и
информация о торговых
марках
Названия устройств или компаний, упоминаемые в
настоящем документе, являются торговыми марками
или зарегистрированными торговыми знаками
соответствующих компаний.
3 Правила техники
безопасности
ПРЕДУПРЕЖДЕНИЕ! Установка
и обслуживание устройства
должны осуществляться только
специализированным персоналом.
• Производитель не несет ответственности за
любые повреждения, возникающие в результате
неправильного использования указанного в
настоящем руководстве оборудования. Помимо
этого, производитель сохраняет за собой
право изменять содержание руководства без
предварительного уведомления. Представленная
в настоящем руководстве документация прошла
тщательную проверку. Однако производитель
не несет ответственности за ее использование.
Аналогичные условия предусмотрены в
отношении любого лица или компании,
привлеченных для составления и создания
данного руководства.
• Перед тем, как приступить к выполнению любых
операций, убедитесь в том, что источник питания
устройства отключен.
• Никогда и ни при каких обстоятельствах не
выполняйте изменений или подключений, не
предусмотренных настоящим руководством.
Ненадлежащее использование оборудования
может привести к возникновению серьезных
опасных ситуаций, угрожающих безопасности
персонала и системы.
• Используйте только оригинальные запасные части.
Неоригинальные запасные части могут привести к
возникновению пожара, электрического разряда
или другой опасной ситуации.

RU - Русский - Руководство по эксплуатации
2 MNVKNXP2SFP_2015_RU
4 Обозначение
4.1 Описание и обозначение
типа устройства
Адаптер для подключения оптического волокна к
моделям семейства NXPTZ SERIES2.
5 Подготовка устройства к
использованию
Любое изменение, которое выполняется
без разрешения, явным образом
предоставленного производителем,
аннулирует гарантию.
5.1 Распаковка
При получении устройства убедитесь, что
упаковка не повреждена и не имеет явных
признаков падения или царапин.
В случае наличия видимых повреждений
незамедлительно свяжитесь с поставщиком.
В случае возврата неисправного устройства
мы рекомендуем использовать оригинальную
упаковку для транспортировки.
Сохраняйте упаковку на случай, если потребуется
отправить устройство на ремонт.
5.2 Комплект оборудования
Проверьте комплект оборудования на
соответствие представленному ниже списку
материалов:
• Адаптер для подключения оптического волокна
• Болты и винты
• Руководство по эксплуатации
5.3 Безопасная утилизация
упаковочных материалов
Упаковочные материалы могут подвергаться
переработке. Технический специалист
установщика отвечает за сортировку материалов
для переработки, а также за соблюдение
требований законодательства, действующего в
месте установки устройства.
6 Монтаж
Перед тем, как приступить к выполнению
любых операций, убедитесь в том, что
источник питания устройства отключен.
Открутите винты и снимите крышку.
Рис. 1
Перед установкой принадлежности на изделие,
в резьбовом отверстии необходимо закрепить
кабельный сальник или держатель оплетки.
Рис. 2
