Pflege von Viega Systempresswerkzeugen 2 von 13

Inhaltsverzeichnis
1Über diese Gebrauchsanleitung 4
1.1 Zielgruppen 4
1.2 Kennzeichnung von Hinweisen 4
2Produktinformation 5
2.1 Bestimmungsgemäße Verwendung 5
2.1.1 Einsatzbereiche 5
2.2 Produktbeschreibung 5
2.2.1 Übersicht 5
3Handhabung 8
3.1 Transport und Lagerung 8
3.2 Pflege und Wartung 8
3.2.1 Kontrollen durchführen 8
3.2.2 Presswerkzeuge reinigen 8
3.2.3 Inspektion und Wartung 11
3.3 Servicepartner 11
3.4 Entsorgung 13
Inhaltsverzeichnis
Pflege von Viega Systempresswerkzeugen 3 von 13

1 Über diese Gebrauchsanleitung
Für dieses Dokument bestehen Schutzrechte, weitere Informationen
erhalten Sie unter viega.de/rechtshinweise.
1.1 Zielgruppen
Die Informationen in dieser Anleitung richten sich an folgende Personen‐
gruppen:
nHeizungs- und Sanitärfachkräfte bzw. unterwiesenes Fachpersonal
Für Personen, die nicht über die o. a. Ausbildung bzw. Qualifikation ver‐
fügen, sind Montage, Installation und gegebenenfalls Wartung dieses
Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hin‐
weise zur Bedienung.
Die Verwendung von Viega Produkten muss unter Einhaltung der allge‐
mein anerkannten Regeln der Technik und der Viega Gebrauchsanlei‐
tungen erfolgen.
1.2 Kennzeichnung von Hinweisen
Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch
entsprechende Piktogramme besonders gekennzeichnet.
GEFAHR!
Warnt vor möglichen lebensgefährlichen Verletzungen.
WARNUNG!
Warnt vor möglichen schweren Verletzungen.
VORSICHT!
Warnt vor möglichen Verletzungen.
HINWEIS!
Warnt vor möglichen Sachschäden.
Zusätzliche Hinweise und Tipps.
Über diese Gebrauchsanleitung
Pflege von Viega Systempresswerkzeugen 4 von 13

2 Produktinformation
2.1 Bestimmungsgemäße Verwendung
2.1.1 Einsatzbereiche

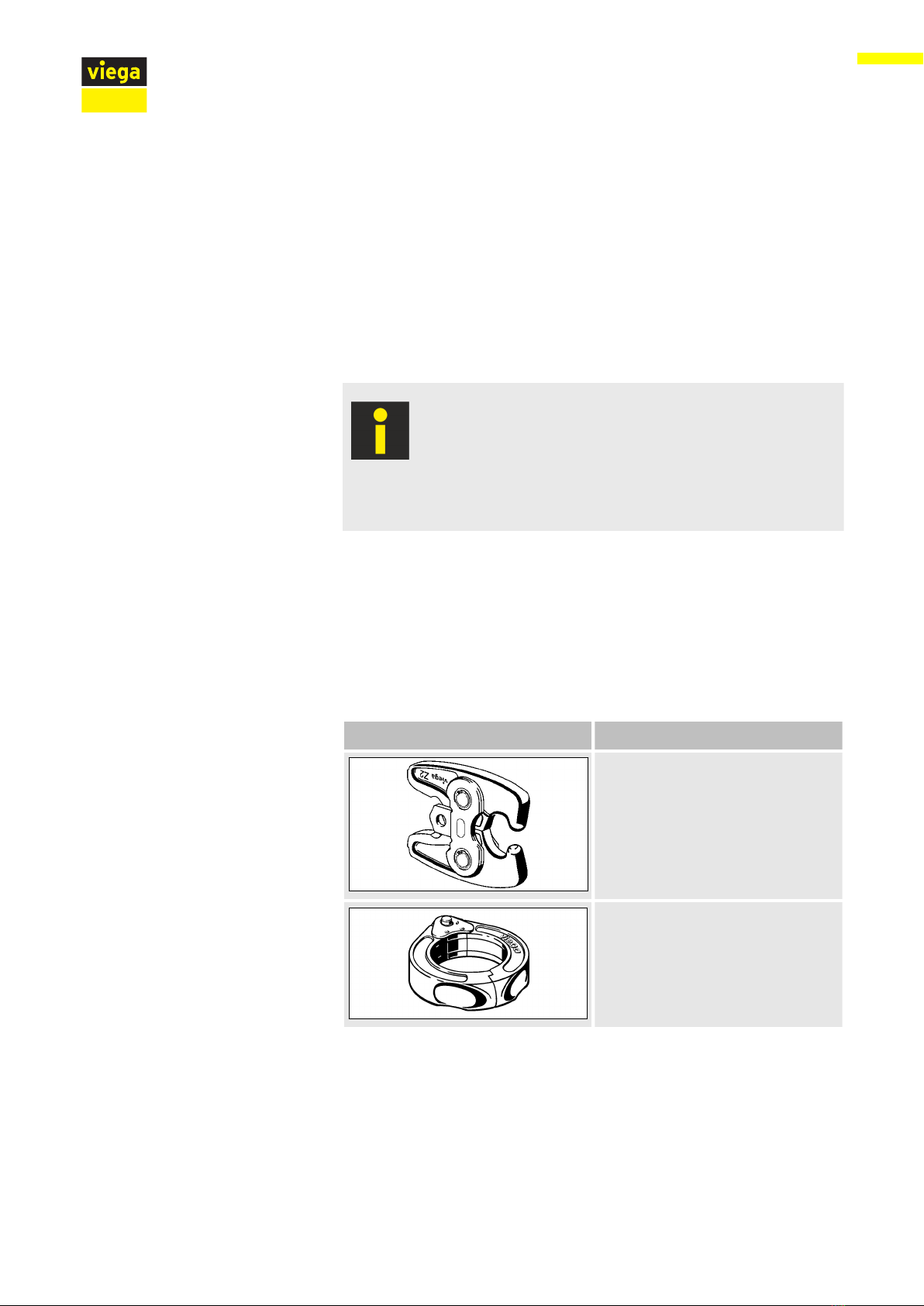

Viega Systempresswerkzeuge sind speziell für die Verarbeitung der
Viega Presssysteme entwickelt und darauf abgestimmt worden. Bei Ver‐
wendung für Systeme anderer Hersteller kann Viega keine Gewährleis‐
tung übernehmen.
Nehmen Sie Ihre Sorgfaltspflicht wahr und folgen Sie diesen
Pflegehinweisen. Dadurch erzielen Sie eine höchstmögliche
Funktionssicherheit zwischen den Wartungsintervallen.
Generell gilt: Sicherheit durch Wartung. Bei Nichtbefolgung
kann keine Verantwortung für Personenschäden über‐
nommen werden.
2.2 Produktbeschreibung
2.2.1 Übersicht

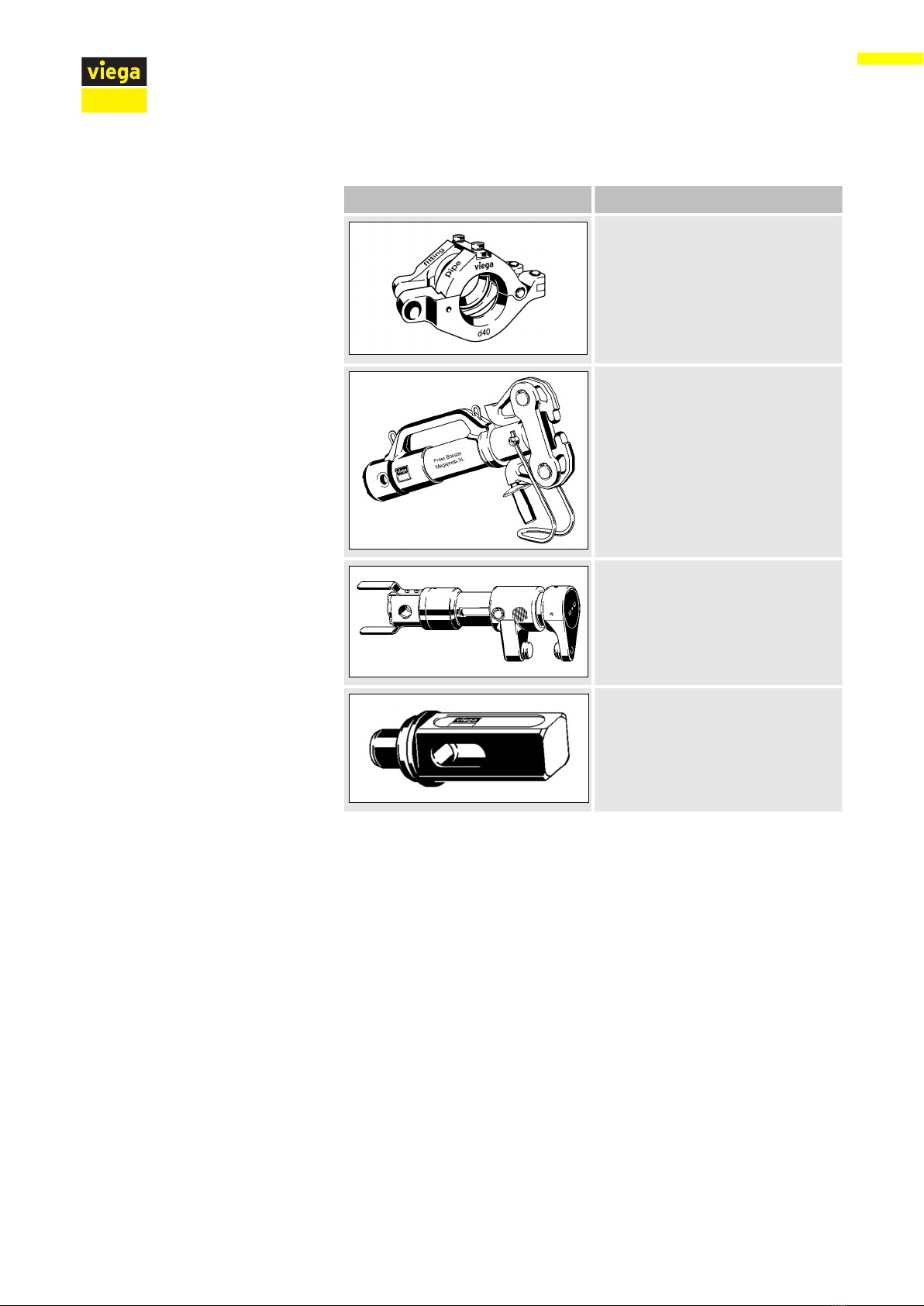

Modellnummer
2296.2, 2496.1
2497.2XL, 2497.3XL 4296.1XL
Produktinformation
Pflege von Viega Systempresswerkzeugen 5 von 13

Modellnummer
2297.1 XL
2297.2XL, 2297.3XL
2299.2, 2299.4, 2299.41, 2299.6,
2299.62, 2299.7, 2299.8, 2299.81,
2299.9, 2484.7, 2484.9, 2489.9,
2799.7, 4284.9, 4299.9 5384.7,
5399.7
2499.2, 2499.1
2296.1, 2296.4, 2496.3, 2496.5,
5396.1
9696.1, 9696.6, 9696.7
Produktinformation
Pflege von Viega Systempresswerkzeugen 6 von 13

Modellnummer
9796.1, 9796.7
4296.4XL
9796.7
4278.90
Produktinformation
Pflege von Viega Systempresswerkzeugen 7 von 13

3 Handhabung
3.1 Transport und Lagerung
nPresswerkzeuge nach der Verwendung säubern und leicht einölen.
nPresswerkzeuge sauber und trocken lagern.
nPresswerkzeuge beim Transport vor mechanischen Einwirkungen
schützen.
3.2 Pflege und Wartung
3.2.1 Kontrollen durchführen
Für einen störungsfreien Betrieb regelmäßig Kontrollen durchführen:
Nach jedem Gebrauch die Presskontur der Pressbacken, -ketten
und -ringe sowie die Kugelköpfe der Gelenkzugbacken und die
Ansatzpunkte der Pressringe auf Schäden oder sichtbare Abnut‐
zungen prüfen.
Die Pressbacken und Pressringe auf Leichtgängigkeit prüfen.
Eine Probepressung mit eingelegtem Pressverbinder ausführen und
die Pressstelle auf Gratbildung prüfen.
Bei Störungen kontaktieren Sie einen autorisierten Servicepartner.
3.2.2 Presswerkzeuge reinigen
Anwendung und Pflege sollten von Fachleuten unter Beach‐
tung der Service-Intervalle erfolgen.
Presskonturen der Pressbacken, Pressringe und Pressketten regel‐
mäßig mit feiner Stahlwolle oder Reinigungsvlies säubern, um Abla‐
gerungen zu entfernen und Korrosion zu vermeiden (z B. mit Viega
Reinigungsvlies, Artikelnummer 104 412).
Die Gelenke und die beweglichen Bauteile mit Pflegeöl (Artikel‐
nummer 667 924) behandeln. Werkzeuge und Gelenke beim
Abschmieren bewegen.
INFO! Beachten Sie dazu die Bilder in Kapitel
Ä „Schmier‐
punkte an Presswerkzeugen schmieren“ auf Seite 9.
Die Wartung alle zwei Jahre von einem zugelassenen Servicepartner
vornehmen lassen (siehe Ä Kapitel 3.3 „Servicepartner“ auf Seite 11).
Handhabung
Pflege von Viega Systempresswerkzeugen 8 von 13

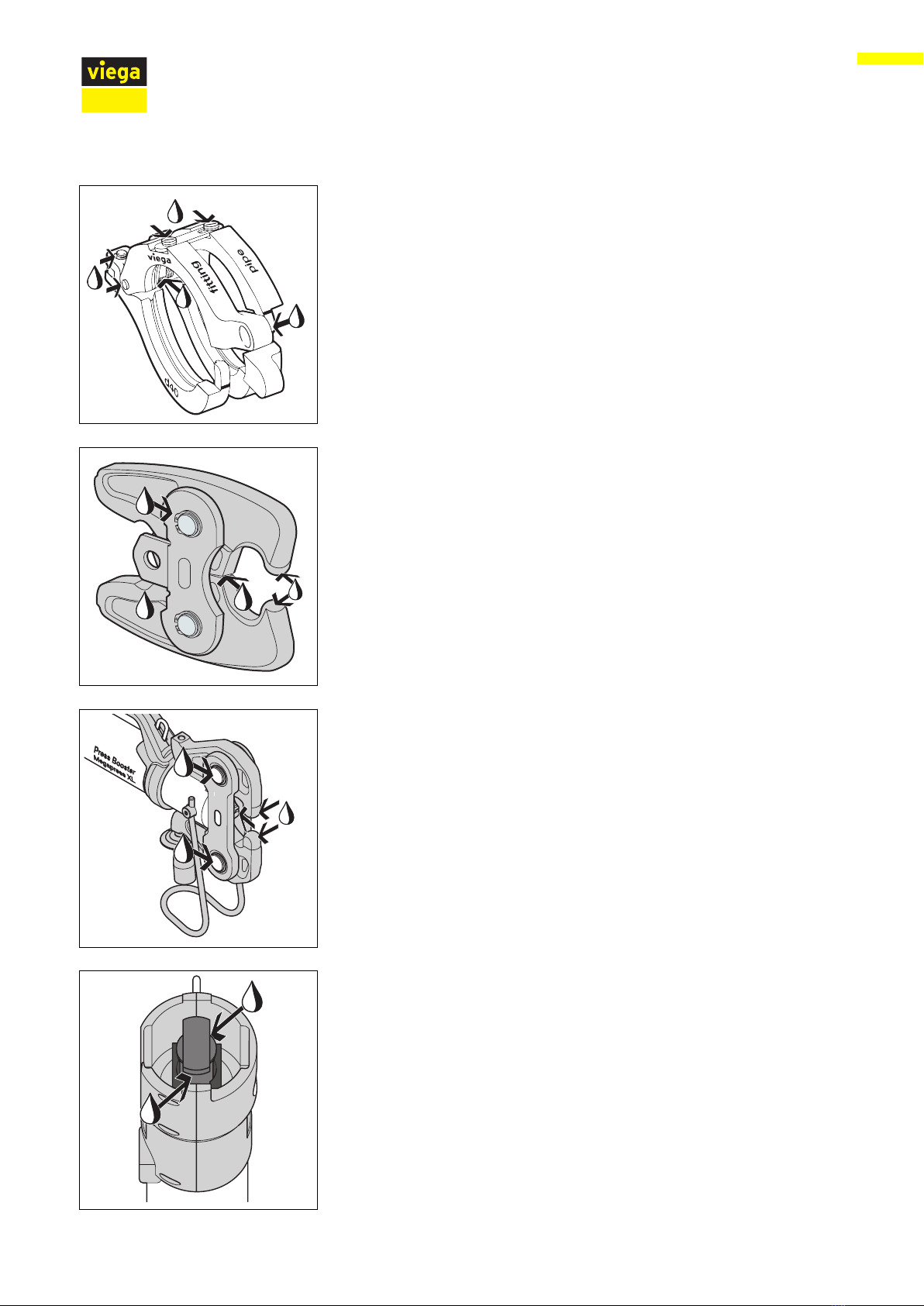

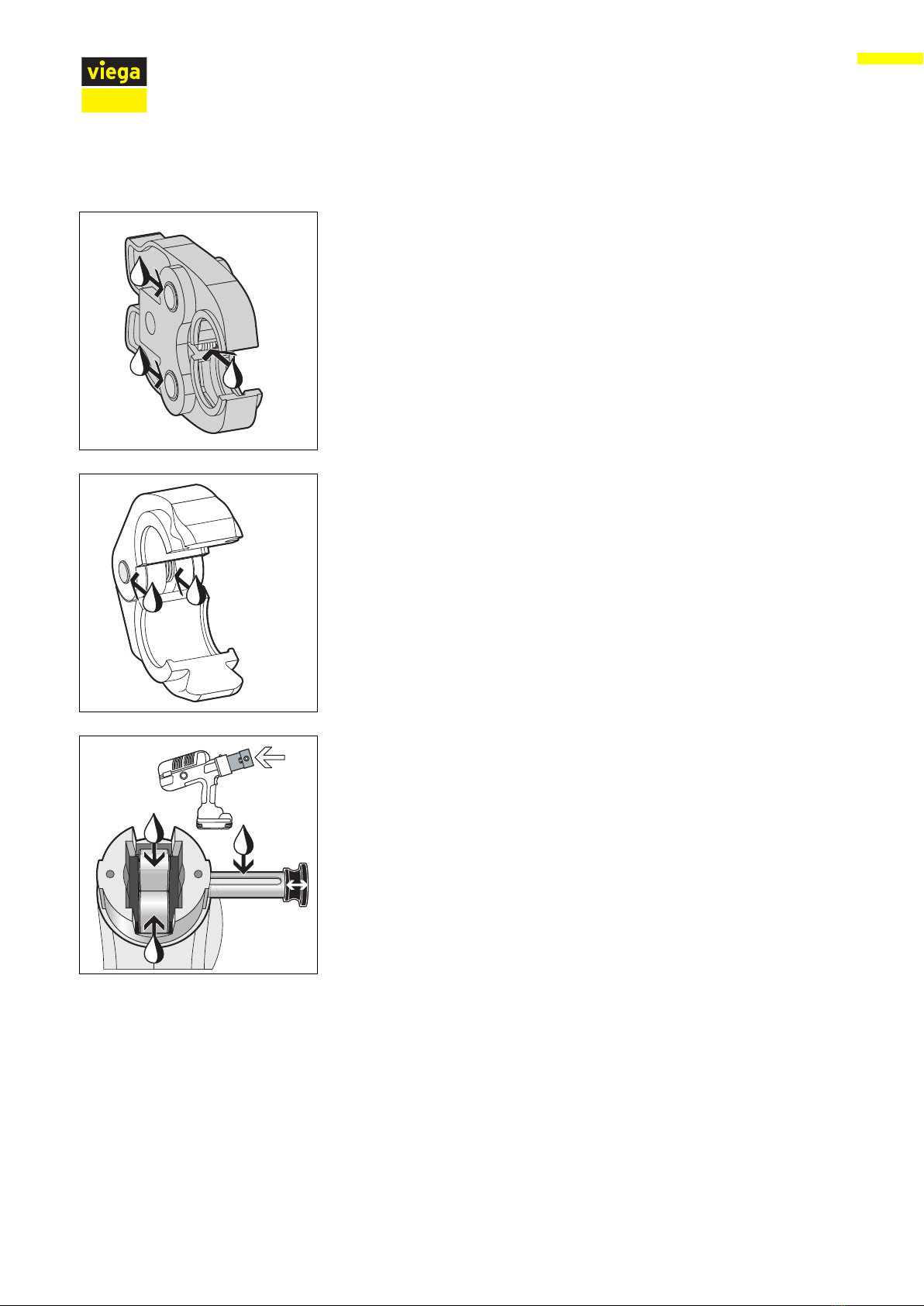

Schmierpunkte an einer Pressbacke.
Schmierpunkte an einem Pressring.
Schmierpunkte an Pressmaschinen.
Schmierpunkte an Presswerkzeugen schmieren
Handhabung
Pflege von Viega Systempresswerkzeugen 9 von 13

Schmierpunkte am Pressring Geopress K.
Schmierpunkte an einer Gelenkzugbacke Z2.
Schmierpunkte am Press Booster.
Handhabung
Pflege von Viega Systempresswerkzeugen 10 von 13

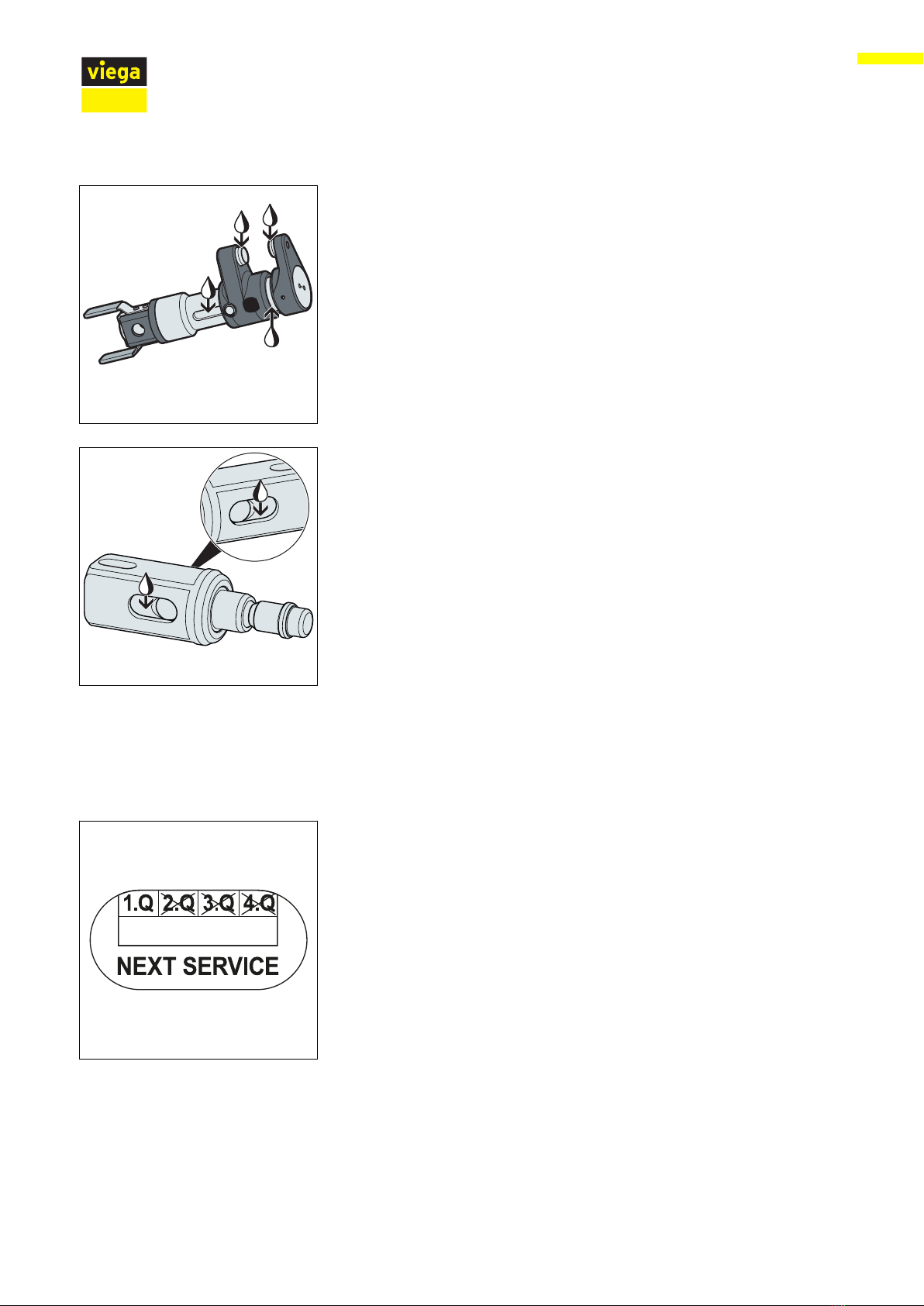

Schmierpunkte am Pressringantrieb.
Schmierpunkte am Einpresswerkzeug.
3.2.3 Inspektion und Wartung
Viega empfiehlt, die Systempressbacken, -ketten und -ringe regelmäßig
von einem Servicepartner überprüfen zu lassen. Hierbei werden Ver‐
schleißteile ausgetauscht, Presskonturen nachgearbeitet und die Sys‐
tempressbacken, -ketten und -ringe neu eingestellt.
Seit 2012 erhalten die Viega Systempressbacken schrittweise einen
Wartungsaufkleber, der den nächsten empfohlenen Wartungstermin
anzeigt. Das Beispiel zeigt, dass der nächste Wartungstermin im 1.
Quartal 2021 ansteht. Der Viega Servicepartner wird nach erfolgter War‐
tung einen neuen Aufkleber anbringen.
3.3 Servicepartner
Zur Wartung und Reparatur der Viega Systempresswerkzeuge wenden
Sie sich an den Servicepartner Ihres Landes.
2 0 2 1
Handhabung
Pflege von Viega Systempresswerkzeugen 11 von 13

Länder‐
kürzel
Firma Adresse / Kontakt
A König & Landl GmbH Döblinger Hauptstrasse 15, 1190 Wien
[phone] / [email protected]
AUS Nepean Boltmaster Pty
Ltd ABN
42 Borec Rd, Penrith NSW 2750
[phone] / [email protected]
Allied Power Tools Pty.
Ltd.
12/76 Rushdale St, Knoxfield, VIC 3180
[phone]/ [email protected]
B OMICRON-Benelux bvba Grote Steenweg 116, 3454 Rummen-Geetbets
[phone] / [email protected]
CN 江苏金羊慧家管道系统有限公司无锡锡山区羊尖镇锡沪路东段105-1 号
[phone] / [email protected]
Jiangsu Jinyang Viega
Plumbing Systems Co.,
Ltd.
No. 105-1, East Section of Xi Hu Road, Yangjian Town, Wuxi Jiangsu
214107, China
[phone] / [email protected]
CZ Mátl & Bula, spol. s r.o. Stará pošta 750, 664 61 Rajhrad u Brna
[phone] / [email protected]
D Hans-Joachim Voigt &
Sohn
Nordlichtstrasse 48/50, 13405 Berlin
[phone] / [email protected]
Hamburger-Hochdruck-
Hydraulik GmbH
Billwerder Billdeich 601c, 21033 Hamburg
[phone] / [email protected]
Hamburger-Hochdruck-
Hydraulik GmbH – Süd
Neue Gautinger Str. 21, 82110 Germering,
[phone] / [email protected]
DK Scherer`s Elektro ApS Resenbrovej 4, 2610 Rodovre
[phone] / [email protected]
E Tecno Izquierdo S.L. Avd. del Manzanares 222, 28026 Madrid
[phone] / [email protected]
F PLASTIPRO 245 boulevard de l'Europe, 62118 Monchy le preux
[phone] / [email protected]
FN Sähköhuolto Tissari Oy Poijutie 3, 70460 Kuopio
+ 358 (17) 26 48 500 / [email protected]
GR Ergon Equipment
A.E.T.E.
102 Kleisthenous & Papafiessa Str, 153 44 Athens
[phone] / [email protected]
I Elmes KG Via Artigianale Nord, 6, 39040 Neumarkt
[phone] / [email protected]
Handhabung
Pflege von Viega Systempresswerkzeugen 12 von 13

Länder‐
kürzel
Firma Adresse / Kontakt
I O.R.E. s.r.l. Via Sassonia, 16/G, 47900 Rimini
[phone] / [email protected]
JP Toyo Kiko Inc. 717-5 Shimokuya-machi, 378-0061 Numata-shi
[phone] / [email protected]
NO Grønvold Maskinservice
A/S
Brobekkveien 104 A, 0613 Oslo
[phone] / [email protected]
NL MG Service Canadabaan 2, 5388 RT Nistelrode
[phone] / [email protected]
RU KONTURS-SDM Moscow Region, Solnechnogorsk district, Leningradskoye shosse, 35
km., str.15 (Polygon MADI)
[phone] / [email protected]
S AB Lindströms Elverkstad Propellervägen 7, 39241 Kalmar
[phone] / [email protected]
UK MEP LLA Glasgow -
Depot 190
Unit K, Ashley Drive Bothwell, G71 8BS Glasgow
[phone] / [email protected]
Broughton Plant Hire Unit 10, Trade City, Ashton Road, RM3 8UJ Romford, Essex
[phone] / [email protected]
3.4 Entsorgung
Produkt und Verpackung in die jeweiligen Materialgruppen (z. B. Papier,
Metalle, Kunststoffe oder Nichteisenmetalle) trennen und gemäß der
national gültigen Gesetzgebung entsorgen.
Handhabung
Pflege von Viega Systempresswerkzeugen 13 von 13

Model
en_INT
Care for Viega system press tools
Instructions for Use
INT

Care for Viega system press tools 2 from 14

Table of contents
1About these instructions for use 4
1.1 Target groups 4
1.2 Labelling of notes 4
1.3 About this translated version 5
2Product information 6
2.1 Intended use 6
2.1.1 Areas of use 6
2.2 Product description 6
2.2.1 Overview 6
3Handling 9
3.1 Transport and storage 9
3.2 Care and maintenance 9
3.2.1 Performing checks 9
3.2.2 Cleaning the press tools 9
3.2.3 Inspection and maintenance 12
3.3 Service partners 12
3.4 Disposal 14
Table of contents
Care for Viega system press tools 3 from 14

1 About these instructions for use
Trade mark rights exist for this document; for further information, go to
viega.com/legal.
1.1 Target groups
The information in this instruction manual is directed at the following
groups of people:
nHeating and sanitary professionals and trained personnel
Individuals without the abovementioned training or qualification are not
permitted to mount, install and, if required, maintain this product. This
restriction does not extend to possible operating instructions.
The use of Viega products must be carried out in accordance with the
general rules of engineering and the Viega instructions for use.
1.2 Labelling of notes
Warning and advisory texts are set aside from the remainder of the text
and are labelled with the relevant pictographs.
DANGER!
This symbol warns of possible life-threatening injury.
WARNING!
This symbol warns of possible serious injury.
CAUTION!
This symbol warns of possible injury.
NOTICE!
This symbol warns of possible damage to property.
This symbol gives additional information and hints.
About these instructions for use
Care for Viega system press tools 4 from 14

1.3 About this translated version
This instruction for use contains important information about the choice
of product or system, assembly and commissioning as well as intended
use and, if required, maintenance measures. The information about the
products, their properties and application technology are based on the
current standards in Europe (e. g. EN) and/or in Germany
(e. g. DIN/DVGW).
Some passages in the text may refer to technical codes in Europe/
Germany. These should serve as recommendations in the absence of
corresponding national regulations. The relevant national laws, stand‐
ards, regulations, directives and other technical provisions take priority
over the German/European directives specified in this manual: The
information herein is not binding for other countries and regions; as said
above, they should be understood as a recommendation.
About these instructions for use
Care for Viega system press tools 5 from 14

2 Product information
2.1 Intended use
2.1.1 Areas of use
Viega system press tools have been specifically designed for and
adapted to the installation of the Viega press connector systems. If sys‐
tems by other manufacturers are used, Viega cannot provide any war‐
ranties.
Please fulfil your duty of care and follow these care instruc‐
tions. In this way, you achieve maximum functional safety
between the maintenance intervals. The general principle
"safety through maintenance" applies. If the advice is not
followed, no responsibility for personal injury can be
accepted.
2.2 Product description
2.2.1 Overview
Model number
2296.2, 2496.1
2497.2XL, 2497.3XL 4296.1XL
Product information
Care for Viega system press tools 6 from 14

Model number
2297.1 XL
2297.2XL, 2297.3XL
2299.2, 2299.4, 2299.41, 2299.6,
2299.62, 2299.7, 2299.8, 2299.81,
2299.9, 2484.7, 2484.9, 2489.9,
2799.7, 4284.9, 4299.9 5384.7,
5399.7
2499.2, 2499.1
2296.1, 2296.4, 2496.3, 2496.5,
5396.1
9696.1, 9696.6, 9696.7
Product information
Care for Viega system press tools 7 from 14
