Tempoplex Duschablauf (senkrecht)
Modelle 6962/6962.1
11.5/2011
Modell Art.-Nr.
6962 576455
6962.1 576462
AD
CZ
DK
E
F/B
GB
H
HR
I
NL /B
P
PL
RUS
Bitte mit den Readerfunktionen blättern
< < Übersicht

DGebrauchsanleitung Tempoplex Duschablauf (senkrecht)
Bestimmungsgemäße Verwendung
Der Tempoplex-Duschablauf ist geeignet für den Einbau in flache und superflache
Duschwannen mit 90mm Ablaufloch. Es dürfen nur haushaltsübliche Abwässer mit
pH-Werten größer 4 und kleiner 10 und Maximaltemperaturen von kurzfristig 95°C
eingeleitet werden. Die Verwendung von Flüssigkeiten, wie Reinigungsmitteln, die
sanitäre Ausstattungsgegenstände, Entwässerungsgegenstände und Rohrwerkstoffe
beschädigen können, ist nicht zulässig. Der Einbau sollte durch Fachfirmen erfolgen
unter Berücksichtigung der bautechnischen Vorschriften. Der Duschablauf entspricht
der EN 274.
4
Modell Art.-Nr. Ausstattung Duschabläufe
6962 576455 mit Abdeckhaube
mit senkrechtem Ablauf 40/50
6962.1 576462 ohne Abdeckhaube
mit senkrechtem Ablauf 40/ 50
Bauteile
B
햲Haube 햳Tauchrohr 햴Befestigungsflansch
mit Schrauben
햵Dichtung 햶Geruchverschluss
Montageschritte
Vor der Installation ist zu prüfen, ob die abzuführende Wassermenge mit den technischen
Daten des Duschablaufs übereinstimmt.
tAblaufleistung 0,6 l/s bei 15 mm Anstauhöhe
D
햲Doppeldichtung auf die
Dichtfläche legen und in die
Haltenut eindrücken.
햳Ablaufkörper mit Dichtung
unter der Duschwanne
positionieren. Den oberen Teil
der Doppeldichtung durch das
Ablaufloch führen.
햴Die drei Schrauben mit Hand
eindrehen.
햵Schrauben gleichmäßig
anziehen. Keinen Akku-
schrauber verwenden.
햶Tauchrohr in den Geruchver-
schluss einsetzen.
햷Abdeckhaube auf die drei
Befestigungspunkte auf-
drücken.
A

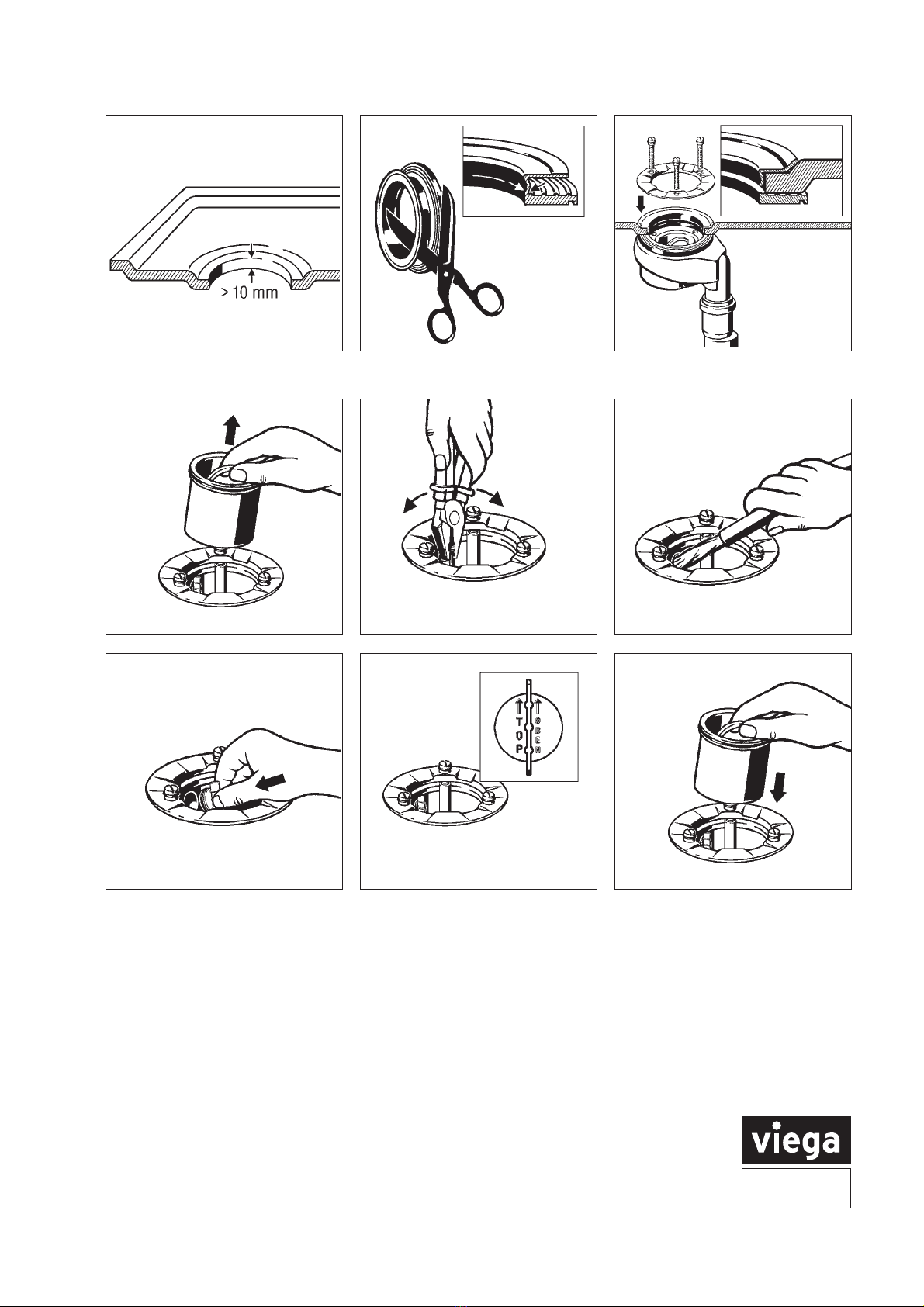

햲Bei Duschwannenböden
dicker als 10mm, die Dich-
tung trennen.
햳Oberhalb der unteren Dichtungs-
wulst schneiden.
햴Unteres Teil auf das Ablauf-
gehäuse oberes in das
Ablaufloch legen.
햲Tauchrohr entfernen. 햳Verschlussstopfen mit Hilfe einer
Zange durch leichtes Drehen
herausnehmen.
햴Das Abflussrohr mit einem
angemessenen Reinigungs-
verfahren säubern.
햵Verschlussstopfen mit
der Hand flächenbündig
einsetzen.
햶Stopfenposition beachten. 햷Tauchrohr einsetzen und
Abdeckhaube montieren
(siehe Abb. D 6).
E
F
Sonderfall
Zugang zum Ablaufsystem (Reinigung)
Es ist darauf zu achten, dass der Geruchverschluss während des Reinigungsvorgangs nicht
beschädigt wird.
CMaße

www.viega.com
2
B
D
햲 햳 햴
햵 햶 햷
Modell 6962/6962.1
C

www.viega.com
3
Modell 6962/6962.1
E
햲햳햴
F
햲
햵
햳
햶
햴
햷

5
CZ Návod k použití Tempoplex sprchový odtok (svislý)
Použití k určenému účelu
Sprchový odtok Tempoplex je vhodný pro montáž do plochých a superplochých
sprchových van s odtokovým otvorem 90 mm. Je určen pouze pro obvyklé domovní
odpadní vody s PH hodnotami vyššími než 4 a nižšími než 10 a s maximální
krátkodobou teplotou 95 °C. Je nepřípustné používat přípravky jako jsou čisticí
prostředky, které by mohly poškodit předměty sanitárního vybavení, předměty pro
odvodňování a trubní materiál. Montáž by měla provést odborná firma podle
stavebně-technických předpisů. Sprchový odtok je v souladu s EN 274.
Model Č. výrobku Vybavení sprchových odtoků
6962 576455 s krytkou
se svislým odtokem 40/ 50
6962.1 576462 bez krytky
se svislým odtokem 40/ 50
Popis systému
Součásti
B
햲Krytka 햳Ponorná trubka 햴Upevňovací příruba se šrouby
햵Těsnění 햶Zápachový uzávěr
Montáž
Před instalací zkontrolujte, zda odváděná voda odpovídá technickým parametrům
sprchového odtoku.
tOdtokový výkon 0,6 l/s při výšce hladiny 15 mm
D
햲Dvojité těsnění položte na
těsnící plochu a zatlačte ho do
přídržné drážky.
햳Odtokové těleso s těsněním
nastavte do potřebné polohy
pod sprchovou vanou. Horní
část dvojitého těsnění veďte
skrz odtokový otvor.
햴Tři šrouby zašroubujte rukou.
햵Rovnoměrně utáhněte šrouby.
Nepoužívejte akumulátorový
šroubovák.
햶Ponornou trubku zasuňte do
zápachového uzávěru.
햷Kryt natlačte na tři upevňovací
body.
A
햲Pokud má dno sprchové
vany tloušťku nad 10mm,
těsnění se rozdělí.
햳Provede se nástřih nad dolní
vypouklou částí těsnění.
햴Dolní část se položí na
odtokové těleso, horní část
do odtokového otvoru.
햲Vyjměte ponornou trubku. 햳Lehkým otočením s pomocí kleští
vyjměte uzávěr.
햴Přiměřeným čisticím
postupem vyčistěte odto-
kovou trubku.
햵Rukou nasaďte uzávěr, aby
plošně lícoval.
햶Dbejte na polohu uzávěru. 햷Nasaďte ponornou trubku
a namontujte kryt
(viz obr. D 6).
E
F
Zvláštní případ
Přístup k odtokovému systému (čištění)
Je třeba dávat pozor na to, aby se při čištění nepoškodil zápachový uzávěr.
CRozměry

6
DK Brugsanvisning Tempoplex bruseafløb (lodret)
Tilsigtet anvendelse
Tempoplex bruseafløb er velegnet til montering i flade og superflade brusekar med
90 mm afløbshul. Må kun anvendes til husholdningsspildevand med pH-værdier over
4 og under 10 og kortvarigt en maksimumstemperatur på 95°C. Må ikke udsættes for
væsker som rengøringsmidler, der kan beskadige sanitet, armaturer og rørmaterialer.
Monteringen bør foretages af specialvirksomheder, og de byggetekniske forskrifter skal
overholdes. Bruseafløbet opfylder kravene i EN 274.
Model Art. nr. Bruseafløb - udstyr
6962 576455 Med beskyttelseskappe
med lodret afløb 40/50
6962.1 576462 uden beskyttelseskappe
med lodret afløb 40/50
Komponenter
B
햲Kappe 햳Dykrør 햴Befæstelsesflange
med skrue
햵Pakning 햶Vandlås
Montering
Før installation skal det kontrolleres, om den vandmængde, der skal udledes, er i
overensstemmelse med de tekniske data for bruseafløbet.
tAfløbskapacitet 0,6 l/s ved 15 mm opstemning
D
햲Dobbeltpakningen lægges på
og trykkes ind i holdenoten.
햳Afløbsenheden med pakning
placeres under brusekarret.
Den øverste del af
dobbeltpakningen føres
gennem afløbshullet.
햴Skru de tre skruer i manuelt.
햵Spænd skruerne jævnt.
Brug ikke akkuskruetrækker.
햶Sæt dykrøret i vandlåsen. 햷Tryk afdækningkappen fast på
de tre befæstelsespunkter.
A
햲Hvis bruserkarrets gulv er
tykkere end 10 mm, deles
pakningen.
햳Der klippes oven for pakningens
nederste vulst.
햴Den nederste del lægges
på afløbshuset, den øverste
i afløbshullet.
햲Tag dykrøret af. 햳Låseproppen tages ud ved
at dreje lidt med en tang.
햴Rengør afløbsrøret med
en passende rengørings-
metode.
햵Låseproppen indsættes
plant med hånden.
햶Vær opmærksom på proppens
position.
햷Indsæt dykrøret og montér
beskyttelseskappen
(se ill. D 6).
E
F
Særlige forhold
Adgang til afløbssystemet (rengøring)
Man skal sørge for, at vandlåsen ikke bliver beskadiget under rengøringen.
CRozměry

7
EInstrucciones de uso Desagüe de ducha Tempoplex (vertical)
Uso correcto
El desagüe Tempoplex es adecuado para el montaje en platos de ducha planos y
extraplanos con orificio de 90 mm. Es apto para la evacuación de aguas residuales
domésticas normales con valores de pH superiores a 4 e inferiores a 10 y con una
temperatura máxima de 95º C por un tiempo breve. No puede ser utilizado para evacuar
otros fluidos como productos de limpieza que puedan dañar las piezas sanitarias y
de desagüe o el material de la tubería. El montaje debe ser realizado por empresas
especializadas bajo observación de la normativa sobre técnica de construcciones. El
desagüe de ducha cumple la norma EN 274.
Modelo Art. N° Equipamiento del sumidero
6962 576455 Con tapadera
Con sumidero vertical 40 / 50
6962.1 576462 Sin tapa cobertora
Con codo de desagüe vertical 40 /50
Descripción
Componentes
B
햲Tapadera 햳Tubo de inmersión 햴Brida de sujeción con tornillos
햵Junta 햶Sifón
Montaje
Antes de proceder con la instalación verifique siempre si la cantidad de agua a evacuar
concuerda con los datos técnicos del sumidero.
tCapacidad de desagüe 0,6 l/s con 15 mm de columna de agua.
D
햲Colocar la junta doble sobre la
superficie de cierre y presionar
para que encaje en la ranura.
햳Colocar el desagüe, con la
junta montada, debajo del
plato de la ducha. Pasar la
parte superior de la junta
doble por el durch orificio.
햴Apretar los tres tornillos con
la mano.
햵Apretar los tornillos
uniformemente. No utilizar
atornilladores de batería.
햶Insertar el tubo de inmersión
en el sifón.
햷Encajar la tapadera en los tres
puntos de fijación.
A
CMedidas
햲Si el grosor del plato
supera 10mm hay que
cortar la junta.
햳Cortar por encima de reborde
inferior de la junta.
햴Colocar la parte inferior
sobre el cuerpo de desagüe
y la superior en el agujero
de desagüe.
ECasos especiales

8
EInstrucciones de uso Desagüe de ducha Tempoplex (vertical)
햲Retirar el tubo de sifón. 햳Con ayuda de unos alicates,
girar ligeramente el tapón para
extraerlo.
햴Limpiar el tubo de
evacuación mediante
un proceso de limpieza
adecuado.
햵Colocar con la mano
el tapón hasta ras con
la superficie.
햶Tener en cuenta la posición de
tapón.
햷Insertar el tubo de sifón
y montar la tapadera
(véase la ilustración D 6).
FAcceso al sistema de desagüe (limpieza)
Asegurarse de que no se dañe el sifón al efectuar la limpieza.

9
Domaine d’application :
La bonde pour receveur de douche Tempoplex convient pour les receveurs de douche
plats et extraplats à orifice de 90mm. Elle ne doit être utilisée que pour des eaux usées
ménagères avec un PH supérieur à 4 et inférieur à 10 et dont la température ne dépasse
pas temporairement 95°C. D’autres liquides pourraient détériorer les équipements
sanitaires, d’écoulement ou les matériaux des canalisations et sont donc interdits.
Confier la pose à des entreprises spécialisées, selon les normes de construction. Le
vidage est conforme à la norme EN 274.
Modèle Réf. Équipement du vidage
6962 576455 avec coupole
avec sortie vertical 40 /50
6962.1 576462 sans coupole
avec sortie vertical 40 /50
Description du système
Pièces
B
햲Coupole 햳Godet de nettoyage 햴Bride de fixation à vis
햵Joint 햶Unité de base
Montage
Vérifier avant la pose si la quantité d’eau à évacuer est compatible avec les caractéristiques
techniques de la bonde de douche.
tDébit de 0.6 L/s avec une hauteur de refoulement de 15 mm
D
햲Poser le joint sur la surface
d’étanchéité et l’apposer dans
la rainure de retenue.
햳Placer le corps de vidage avec
le joint sous le receveur de
douche. Faire passer la partie
supérieure du joint double par
l’orifice.
햴Serrer les trois vis à la main.
햵Serrer les vis de façon
homogène. Ne pas se servir
d'une visseuse-dévisseuse.
햶Placer le godet dans l’unité de
base.
햷Apposer la coupole sur les trois
points de fixation.
A
CDimensions
햲Si l’épaisseur du fond du
receveur de douche est
> à 10 mm, couper le joint.
햳Couper au-dessus du bourrelet
inférieur.
햴Placer le haut sur l’unité de
base et le bas dans l’orifice.
ECas spécifique
F B Mode d’emploi Bonde de douche (sortie vertical) Tempoplex

10
햲Retirer le godet de
nettoyage.
햳Retirer la bouchon à l’aide d’une
pince en tournant légèrement.
햴Nettoyer le tube
d’évacuation avec un
procédé de nettoyage
approprié.
햵Remettre le bouchon
manuellement en place
à fleur.
햶Vérifier la position du bouchon. 햷Mettre le godet de
nettoyage en place
et monter la coupole
(voir Fig. D 6).
FAccès à l’évacuation (nettoyage)
Veiller à ne pas endommager l’unité de base pendant le nettoyage.
F B Mode d’emploi Bonde de douche (sortie vertical) Tempoplex

11
GB Instructions for use Tempoplex Shower Drain (vertical)
Use in keeping with intended purpose
The Tempoplex drain is suitable for installation in flat and superflat shower trays with
a 90 mm drain hole. Only the usual kinds of household waste water with pH values
ranging between 4 and 10 and maximum temperatures of 95°C over a short period may
be fed in. The use of liquids, such as cleaning agents that can damage sanitary equip-
ment, drainage elements and pipe materials, is not admissible. Specialist firms should
carry out installation with consideration given to the building provisions. The shower
drain conforms to EN 274.
Model Article No. Equipment – Shower drains
6962 576455 with cover
with vertical drain 40 /50
6962.1 576462 without cover
with vertical drain 40 /50
Description of system
Components
B
햲Cover 햳Immersion tube 햴Clamping collar with screws
햵Seal 햶Water trap
Installation
A check is to be made before installation as to whether the quantity of water to be drained
corresponds to the technical data of the shower drain.
t0.6 l/s draining rate given a 15 mm penned-up height
D
햲Place double seal on the
sealing surface and press into
the retaining groove.
햳Position drain piece with seal
under the shower tray. Guide
the upper section of the
double seal through the
drain hole.
햴Screw in the three screws by
hand.
햵Tighten the screws evenly. Do
not use a cordless screwdriver.
햶Place immersion tube into the
water trap.
햷Press cover onto the three
attachment points.
A
CDimensions
햲If the floor of the shower
tray is thicker than 10mm,
separate the seal.
햳Cut above the lower sealing bead. 햴Place the lower part on the
drain housing and the upper
part in the drain hole.
햲Remove the immersion
tube.
햳Remove the sealing plug by
turning gently with pliers.
햴Clean the drain pipe with
an appropriate cleaning
process.
햵Insert the sealing plug flush
by hand.
햶Note the plug position. 햷Position the immersion
tube and mount the cover
(see fig. D 6).
E
F
Special case
Access to the drainage system (cleaning)
Make sure that the odour trap is not damaged during the cleaning process.

12
HHasználati útmutató Tempoplex zuhanylefolyó (függőleges)
Rendeltetésszerű használat
A Tempoplex zuhanylefolyó 90 mm-es lefolyónyílással rendelkező lapos és szuperlapos
zuhanytálcákba építhető be. Csak szokványos háztartási szennyvizet szabad leereszteni
rajta, amelynek pH-értéke 4 és 10 között van, a hőmérséklete pedig rövid ideig max.
95 °C lehet. Nem szabad olyan folyadékokat, pl. tisztítószereket használni, amelyek
károsíthatják a vizesblokk felszerelési tárgyait, a vízelvezető szerelvényeket és a csövek
szerkezeti anyagát. A beszerelést szakipari cégeknek kell végezniük az építőipari
előírások betartása mellett. A zuhanylefolyó eleget tesz az EN 274 rendelkezéseinek.
Modell Cikkszám Zuhanylefolyók felszereltsége
6962 576455 zárófedéllel
függőleges lefolyással 40/50
6962.1 576462 zárófedél nélkül
függőleges lefolyással 40/50
Alkatelemek
B
햲Fedél 햳Szifoncső 햴Rögzítő karima
csavarokkal
햵Tömítés 햶Bűzelzáró
Felszerelés
Felszerelés előtt ellenőrizni kell, hogy az elvezetni kívánt vízmennyiség megegyezik-e a
zuhanylefolyó műszaki adataival.
tLefolyó teljesítmény 0,6 liter/mp 15 mm visszatorlási magasság mellett
D
햲A kettős tömítést a tömítő
felületre kell helyezni és a tartó
horonyba kell nyomni.
햳A lefolyótestet a tömítéssel
a zuhanytálca alatt kell
elhelyezni. A kettős tömítés
felső részét át kell vezetni a
lefolyónyíláson.
햴A három csavart kézzel be kell
csavarni.
햵Húzza meg egyenletesen a
csavarokat. Ne használjon
akkumulátoros csavarozót.
햶A szifoncsövet be kell helyezni
a bűzelzáróba.
햷A zárófedelet rá kell nyomnia a
három rögzítési pontra.
A
CMéretek
햲10 mm-nél vastagabb aljú
zuhanytálcáknál a tömítést
meg kell bontani.
햳Vágja át a tömítést az alsó perem
felett.
햴Helyezze az alsó részt
a lefolyóházra és a felsőt
a lefolyónyílásba.
햲Vegye ki a szifoncsövet. 햳Vegye ki a záródugót egy fogó
segítségével enyhe elfordítással.
햴Tisztítsa meg a lefolyócsövet
egy alkalmas tisztítási
eljárással.
햵Kézzel tegye be a záródugót
a felülettel egy szintben.
햶Vegye figyelembe a dugó pozí-
cióját.
햷Helyezze be a szifoncsövet
és szerelje fel a zárófedelet
(lásd D 6 ábra).
E
F
Egyedi eset
Hozzáférés a lefolyórendszerhez (tisztítás)
Ügyelni kell arra, hogy a szagelzáró a tisztítás alatt ne károsodjon.

13
HR Uputa za uporabu Tempoplex odvod za tuš (okomito)
Svrsishodna primjena
Tempoplex odvod za tuš je prikladan za ugradnju u plitke i super plitke tuš-kade sa
odvodnim otvorom od 90 mm. Smiju se odvoditi samo otpadne vode, koje uobičajeno
nastaju u domaćinstvu, sa pH vrijednosti većom od 4, a manjom od 10 i maksimalnom
temperaturom od kratkotrajno 95 °C. Korištenje tekućina kao što su to sredstva
za čišćenje, koje mogu oštetiti opremu, odvodne elemente i sirove materijale, nije
dozvoljeno. Dio treba ugraditi stručna osoba uz primjenu građevinsko-tehničkih
propisa. Odvod za tuš odgovara EN 274.
Model Broj artikla Oprema odvoda za tuš
6962 576455 Sa poklopcem
sa okomitim odvodom 40/50
6962.1 576462 bez poklopca
sa okomitim odvodom 40/50
Sastavni elementi
B
햲Poklopci 햳Podvodna cijev 햴Prirubnica za pričvršćivanje
sa vijcima
햵Brtvilo 햴Čepovi protiv
mirisa
Montaža
Prije instalacije se treba provjeriti, da li količine otpadnih voda odgovaraju tehničkim
podacima odvoda za tuš.
tUčinak odvoda 0,6 l/s kod 15mm nakupljene količine
D
햲Dvostruko brtvilo postaviti na
površinu, koja se treba izolirati,
i utisnuti u utor za držanje.
햳Odvodni element sa brtvilom
postaviti ispod tuš-kade. Gornji
dio dvostrukog brtvila provesti
kroz odvodnu rupu.
햴Tri vijka zaviti sa rukom.
햵Ravnomjerno zategnite vijke.
Nemojte se u tu svrhu koristiti
električnim odvijačem.
햶Podvodnu cijev postaviti u čep
protiv mirisa.
햷Poklopac utisnuti na tri točke
za pričvršćivanje.
A
CMjere
햲Ako je dno tuš-kade deblje
od 10mm, razdvojite brtvu.
햳Prerežite iznad gornjeg
ispupčenja brtve.
햴Donji dio položite na
ispusno kućište, a gornji
u ispusni otvor.
햲Uklonite uranjajuću cijev. 햳Izvadite zaporni čep kliještima
uz lagano okretanje.
햴Očistite odvodnu cijev na
prikladan način.
햵Rukom umetnite zaporni
čep tako da ne strši.
햶Pazite na položaj čepa. 햷Umetnite uranjajuću cijev
i postavite pokrovnu kapu
(vidi sl. D 6).
E
F
Specijalni slučaj
Pristup odvodnom sustavu (čišćenje)
Treba paziti da se zapor za miris tijekom čišćenja ne ošteti.

14
IIstruzioni per l‘uso Sifone Tempoplex per piatto doccia (verticale)
Impiego previsto
Il sifone Tempoplex per piatto doccia è adatto per il montaggio in piatti doccia piani
e superpiani con foro di scarico di diametro 90 mm. Possono essere convogliate
soltanto acque di scarico domestiche con valori di pH superiori a 4 ed inferiori a 10 e
temperature massime di 95 °C per breve tempo. Non è ammesso l‘utilizzo di liquidi,
quali i detergenti, che possano danneggiare i sanitari, i dispositivi di scarico ed i
materiali delle tubature. Il montaggio deve essere eseguito da ditte specializzate nel
rispetto delle disposizioni costruttive. Il sifone del piatto doccia soddisfa la norma
EN 274.
Modello N° art. Equipaggiamento sifoni piatti doccia
6962 576455 con coperchio
con sifone verticale 40 / 50
6962.1 576462 senza coperchio
con sifone verticale 40 / 50
Componenti
B
햲Coperchio 햳Sifone ad immersione 햴Flangia di fissaggio
con viti
햵Guarnizione 햶Sifone
Montaggio
Prima di procedere all‘installazione verificare se il flusso corrisponde alla portata di scarico
prevista nei dati tecnici del sifone.
tCapacità di scarico 0,6 l/s con una colonna d‘acqua di 15 mm
D
햲Posizionare la guarnizione
sagomata sulla superficie
di tenuta inserendola
nell‘apposita scanalatura.
햳Posizionare il corpo del sifone
assieme alla guarnizione sotto
il piatto doccia. Fare passare
la parte superiore della
guarnizione attraverso il
foro del piatto doccia.
햴Avvitare manualmente le tre
viti.
햵Serrare le viti uniforme-
mente. Non utilizzare un
avviatore a batteria.
햶Inserire il sifone ad immersione
nella sede.
햷Premere il coperchio sui tre
punti di fissaggio.
A
햲Se il fondo del piatto doccia
è spesso più di 10 mm,
separare la guarnizione.
햳Tagliare al di sopra della guarni-
zione inferiore.
햴Collocare la parte inferiore
sulla scatola di scarico e
la parte superiore nel foro
di scarico.
햲Rimuovere il tubo a
immersione.
햳Per estrarre il tappo di chiusura,
ruotarlo leggermente con una
pinza.
햴Pulire il tubo di scarico in
modo adeguato.
햵Con la mano applicare
il tappo di chiusura a filo
con la superficie.
햶Rispettare la corretta posizione
del tappo.
햷Inserire il tubo a immer-
sione e montare il coperchio
(vedi fig. D 6).
E
F
Caso particolare
Accesso all’impianto di scarico (pulizia)
Durante le operazioni di pulizia prestare attenzione a non danneggiare il sifone.
CDimensioni

15
Doelmatig gebruik
De Tempoplex-doucheafvoer is geschikt voor de montage in vlakke en supervlakke
douchebakken met 90 mm afvoeropening. Er mag alléén in het huishouden gebruikelijk
afvalwater met een pH-waarde van meer dan 4 en minder dan 10 en met een maximale
temperatuur van kortstondig 95 °C worden afgevoerd. Het gebruik van en reinigings-
middelen die sanitaire uitrustingen, afvoer- en buismaterialen kunnen aantasten, is niet
toegestaan. De montage dient met inachtneming van de bouwtechnische voorschriften
te worden uitgevoerd door vakkundige ondernemingen. De doucheafvoer voldoet aan
EN 274.
Model Art.-nr. Uitrusting doucheafvoeren
6962 576455 met afdekkap
met verticale afvoer 40/ 50
6962.1 576462 zonder afdekkap
met verticale afvoer 40/ 50
Onderdelen
B
햲Kap 햳Duikpijpje 햴Bevestigingsflens
met schroeven
햵Afdichting 햶Waterslot
Montage
Vóór de installatie dient te worden gecontroleerd of de af te voeren waterhoeveelheid
overeenkomt met de technische gegevens van de doucheafvoer.
tAfvoervermogen 0,6 l/s bij 15 mm stuwhoogte
D
햲Plaats de dubbele afdichting
op het afdichtoppervlak en
druk de houdergroef in.
햳Positioneer het afvoerelement
met de afdichting onder de
douchebak. Voer het bovenste
onderdeel van de dubbele
afdichting door de
afvoeropening.
햴Schroef de drie schroeven met
de hand erin.
햵Schroeven gelijkmatig
vastdraaien. Gebruik geen
accuschroevendraaier.
햶Plaats het duikpijpje in het
waterslot.
햷Druk de afdekkap op de drie
bevestigingspunten.
A
햲Bij douchebakbodems
die dikker dan 10 mm zijn,
de afdichting in tweeën
snijden.
햳Vlak boven de onderste
afdichtring snijden.
햴Onderste gedeelte
op de afvoerbehuizing,
het bovenste in de
afvoeropening leggen.
햲Duikpijpje verwijderen. 햳Ontstopingsstop met behulp
van een tang licht draaien en
verwijderen.
햴De afvoerbuis met een
passende reinigings-
methode schoonmaken.
햵Ontstoppingsstop met
de hand zo plaatsen dat
hij vlak ligt.
햶Let op de positie van de stop. 햷Duikpijpje plaatsen en
afdekplaat monteren
(zie afb. D 6).
E
F
Bijzonder geval
Toegang tot het afvoersysteem (reiniging)
Let erop dat de sifon tijdens de reiniging niet beschadigd raakt.
CMaten
NL B Gebruiksaanwijzing Tempoplex doucheafvoer (verticaal)

16
PInstruções de utilização Tempoplex válvula de descarga para base de duche (vertical)
Utilização adequada à finalidade
A Tempoplex válvula de descarga é adequada para a instalação em bases de duche
planas com orifício de descarga de 90mm. Só podem ser introduzidas águas domésticas
comuns com valores de pH superiores a 4 e inferiores a 10 e temperaturas máximas
breves de 95°C. Não é permitida a utilização de líquidos, como produtos de limpeza,
que possam danificar equipamentos sanitários, instalações de drenagem e tubagem.
A instalação só deve ser efectuada por empresas especializadas tendo em consideração
as normas técnicas de construção. A válvula de descarga para base de duche está em
conformidade com a norma EN 274.
Modelo N° do artigo Equipamento da válvula de duche
6962 576455 com tampa
com sifão com descarga vertical 40/50
6962.1 576462 sem tampa
com sifão com descarga vertical 40/50
Componentes
B
햲Tampa 햳Tubo de imersão 햴Flange de fixação com
parafusos
햵Junta 햶Sifão
Montagem
Antes da instalação é necessário verificar se o caudal a drenar corresponde aos dados técnicos
da válvula para base de duche.
tCapacidade de descarga 0,6 l/s com 15 mm de altura de retenção
D
햲Colocar a junta de vedação
dupla sobre a superfície e pres-
sionar na ranhura de fixação.
햳Posicionar o corpo da válvula
com a junta de vedação por
baixo da base de duche.
Introduzir a parte superior da
vedação dupla pelo orifício de
descarga.
햴Enroscar com a mão os três
parafusos.
햵Apertar os parafusos de forma
uniforme. Não usar uma
aparafusadora sem fio.
햶Inserir o tubo imersor no sifão. 햷Pressionar a tampa sobre os
três pontos de fixação.
A
CMedidas
햲Em bases de duche com
espessura >10mm, cortar
a junta de vedação.
햳Cortar acima do rebordo
da vedação.
햴Colocar o tampão nos
três pontos de fixação.
햲Remover o tubo de imersão. 햳Retirar o tampão, rodando
ligeiramente, com a ajuda de
um alicate.
햴Limpar o tubo de descarga
com um processo de limpeza
adequado.
햵Colocar o tampão
manualmente à face.
햶Ter atenção à posição do tampão. 햷Colocar o tubo de imer-
são e montar o tampa
(ver fig. D 6).
E
F
Caso excepcional
Acesso ao sistema de descarga (limpeza)
Ter atenção para que o sifão não seja danificado durante o processo de limpeza.

17
PL Instrukcja obsługi Odpływ brodzikowy Tempoplex Plus (pionowy)
Użycie zgodne z przeznaczeniem
Odpływ brodzikowy Tempoplex przeznaczony jest do montażu w płytkich i bardzo
płytkich brodzikach z otworem odpływowym o średnicy 90 mm. Odpływ może
odprowadzać tylko wodę wodociągową o wartości pH od 4 do 10 i maksymalnej
temperaturze 95°C (przez krótki czas). Stosowanie płynów, na przykład środków
czyszczących, które mogą uszkodzić elementy sanitarne, odpływowe oraz rury, jest
niedozwolone. Montaż powinien być wykonany przez wyspecjalizowane firmy przy
uwzględnieniu przepisów budowlanych. Odpływ brodzikowy odpowiada normie
PN-EN 274.
Wzór Nr art. Wyposażenie odpływów brodzikowych
6962 576455 z pokrywą
z pionowym odpływem 40 / 50
6962.1 576462 bez pokrywy
z pionowym odpływem 40 / 50
Elementy
B
햲pokrywa 햳rura zanurzeniowa 햴kołnierz mocujący
ze śrubami
햵uszczelka 햶syfon
Montaż
Przed montażem należy sprawdzić, czy ilość odprowadzanej wody odpowiada parametrom
technicznym odpływu brodzikowego.
tWydajność odprowadzania wody wynosi 0,6 l/s przy 15 mm wysokości spiętrzania
D
햲Uszczelkę podwójną ułożyć
na powierzchni uszczelniania i
wcisnąć w rowek trzymający.
햳Korpus odpływu z uszczelką
ustawić pod brodzikiem. Górną
część uszczelki podwójnej
przeprowadzić przez otwór
odpływowy.
햴Wkręcić ręcznie trzy śruby.
햵Równomiernie dokręcić
śruby. Nie używać wkrętarek
akumulatorowych.
햶Do syfonu włożyć rurę
zanurzeniową.
햷Nałożyć pokrywę przez
zatrzaśnięcie jej w trzech
punktach mocujących.
A
CWymiary
햲W przypadku brodzików
o dnie grubszym niż
10 mm rozciąć uszczelkę.
햳Rozcinać nad dolnym wybrzusze-
niem uszczelki.
햴Dolną część umieścić na
obudowie odpływu, a górną
w otworze odpływowym.
햲Wyciągnąć rurę
zanurzeniową.
햳Wyjąć zatyczkę za pomocą
obcęgów, nieznacznie ją przy
tym obracając.
햴Oczyścić rurę odpływową
odpowiednią metodą.
햵Ręcznie włożyć zatyczkę,
aby znalazła się na równi
z powierzchnią.
햶Uważać na pozycję korka. 햷Założyć rurę zanurzeniową
i zamontować kołpak
(patrz rys. D 6).
E
F
Przypadek szczególny
Dostęp do systemu odpływowego (czyszczenie)
Uważać, aby nie uszkodzić syfonu podczas czyszczenia.

18
RUS Инструкция по использованию Сифнон «Tempoplex» для душевого поддона
Использование по назначению
Сифон Tempoplex используется для монтажа в плоских и суперплоских душевых
поддонах с диаметром сливного отверстия 90 мм. Предназначен для слива бытовых
сточных вод с показателем pH от 4 до 10 и кратковременной максимальной
температурой 95°C. Запрещается использовать жидкости и чистящие средства,
которые могут повредить сантехническую арматуру и канализационные трубы.
Монтаж сифона должны проводить специализированные фирмы с соблюдением
строительных норм. Сливная арматура соответствует стандарту EN 274.
Модель Артикул Комплектация сифона
6962 576455 с крышкой
с вертикальным сливом 40 / 50
6962.1 576462 без крышки
с вертикальным сливом 40 / 50
Детали
B
햲Крышка 햳Гидрозатвор 햴Фланецс винтами 햵Уплотнитель 햶Корпус сифона
Монтаж
Перед началом монтажа нужно проверить, соответствует ли объем сливаемой воды
техническим данным сливной арматуры душа.
tРасход слива 0,6 л/с при высоте напора 15 мм
D
햲Уплотнитель аккуратно
вдавите в канавку корпуса
сифона.
햳Корпус сифона с
уплотнителем установите
под душевым поддоном.
Верхнюю часть уплотнителя
выведите через сливное
отверстие.
햴Вверните вручную 3 винта .
햵Равномерно затянуть
болты. Не использовать
аккумуляторную отвертку.
햶Вставьте гидрозатвор в
корпус сифона.
햷Установите крышку на
головки винтов и, надавив
сверху, зафиксируйте.
A
CРазмеры
햲При толщине днищадуше-
вых поддонов более 10 мм
прокладку необходимо
разделить.
햳Отрежьте в верхней части
утолщение прокладки.
햴Установите нижнюю
часть на кaорпус слива,
верхнюю – в сливное
отверстие.
햲Вынуть погружную трубу. 햳Вынуть, слегка вращая,
пробку с помощью клещей.
햴Очистить сливную трубу
подходящим методом.
햵Вставить пробку вручную
заподлицо с поверхностью.
햶Обеспечить правильное
положение пробки.
햷Вставить погружную трубу
и смонтировать крышку
(см. рис. D 6).
E
F
Особые условия
Доступ к канализационной системе (очистка)
Проследить за тем, чтобы сифон не был поврежден в процессе очистки.
