Viessmann Tecto SV5 User manual

Tecto SV5
9605679_A
User Guide
Multideck
EN - DE - ES - FR - PL - NL - LT - LV

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
2
Original instructions
1.Introduction........................................................................................................................3
1.1.Warranty ..................................................................................................................3
1.2.Restrictions .............................................................................................................3
2.General information ..........................................................................................................4
2.1.Main components....................................................................................................4
3.Loading cabinets ...............................................................................................................5
4.Cleaning cabinets..............................................................................................................6
4.1.Light cleaning..........................................................................................................6
4.2.Thorough cleaning..................................................................................................7
5.Troubleshooting ................................................................................................................8
CONTENTS

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
3
Read these instructions carefully. They explain how to use and service the cabinet correctly and safely.
Keep these instructions in a safe place and available to all users.
Note!
No part of this document creates any legally binding obligations to Viessmann Refrigeration Systems.
The contents of this document are sub
j
ect to chan
g
e without prior notice.
1.1.Warranty
Each cabinet has a two (2) year durability and material warranty for normal ambient conditions. Normal
ambient conditions must not exceed:
Relative humidity 60 % RH
Ambient temperature +25 °C
Frontal airflow < 0.2 m/s.
Note!
The warranty does not cover any breakage of glass, accidental or otherwise.
1.2.Restrictions
Read the following restrictions carefully.
The manufacturer accepts no liability for incidents that are caused by using the cabinet contrary to these
instructions, or by disregarding notices or warnings in this instruction manual.
Using the cabinet in any way other than specified in this instruction manual is prohibited. Only products that
are specified in this instruction manual or in the brochure for Tecto SV5 may be stored in the cabinet.
The Tecto SV5 cabinet is for indoor use only.
The Tecto SV5 cabinet is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a person responsible for their safety.
Children should always be supervised to ensure that they do not play with the cabinet.
Storing flammable or hazardous liquids in the cabinet is strictly forbidden.
Climbing or standing inside or on top of the cabinet is forbidden.
Glass doors should be opened and closed carefully to avoid injuries.
Instruct customers on how to open and close the cabinet doors safely.
All users of the cabinet must know how to use the cabinet safely.
Do not clean glass doors with products that contain alcohol or ammonia.
This might weaken the door handle attachment.
If a defect occurs in the cabinet or cabinet equipment, or if the cabinet does not operate normally,
make sure that there is no hazard to people or property. If necessary, disconnect the cabinet from
the mains and contact your nearest service organisation.
Tecto SV5 cabinets are designed to maintain a set temperature inside the cabinet, not to cool food
products. Make sure food products are chilled to the correct temperature before placing them in the
cabinet so that the food cold chain is not broken.
Weights specified in the cabinet loading instructions must not be exceeded.
1. Introduction

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
4
Tecto SV5 is a vertical, refrigerated display cabinet for remote installations. The equipment feeding the
refrigerant is housed in a separate, remote room. The cabinets are connected to a central refrigerant line
running from the room to the cabinets.
Tecto SV5 cabinets can be installed individually or in parallel. Each cabinet is individually temperature
controlled and comes pre-set to the correct temperature, as determined during product order.
Heat loss is minimised by a steady vertical airflow in front of the shelves. Maintaining a tight seal on the glass
doors and a steady airflow is crucial for the proper operation of the cabinet.

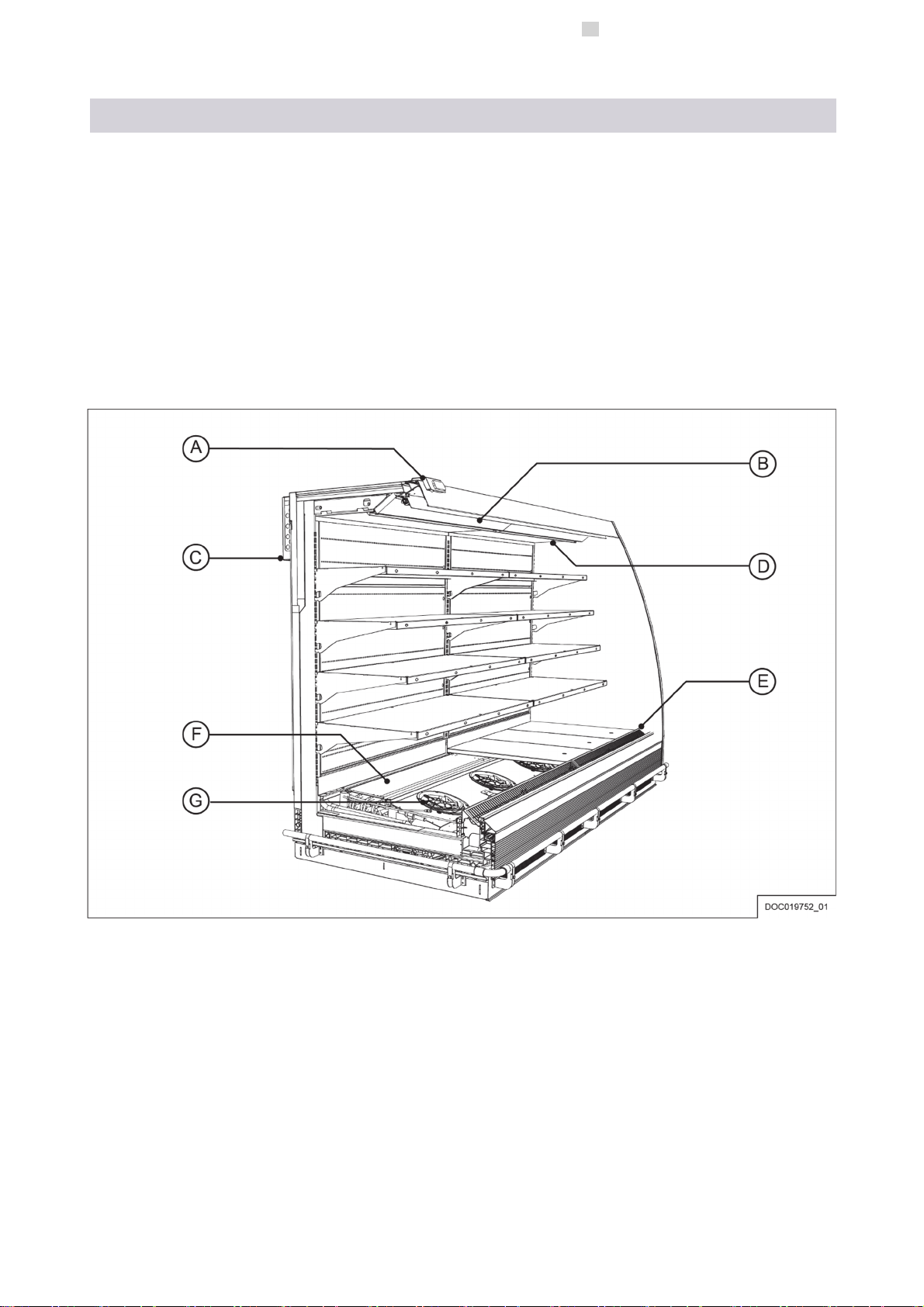

2.1.Main components
A
Control unit with li
g
ht switch*
B Hone
y
comb
C Electrical
j
unction box
(
on the back wall
)
D Equipment nameplate and loadin
g
instructions
E Suction
g
rid
F Evaporator
(
underneath bottom plates, behind fans
)
G Evaporator fans
(
underneath bottom plates
)
*
Optional
2. General information

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
5

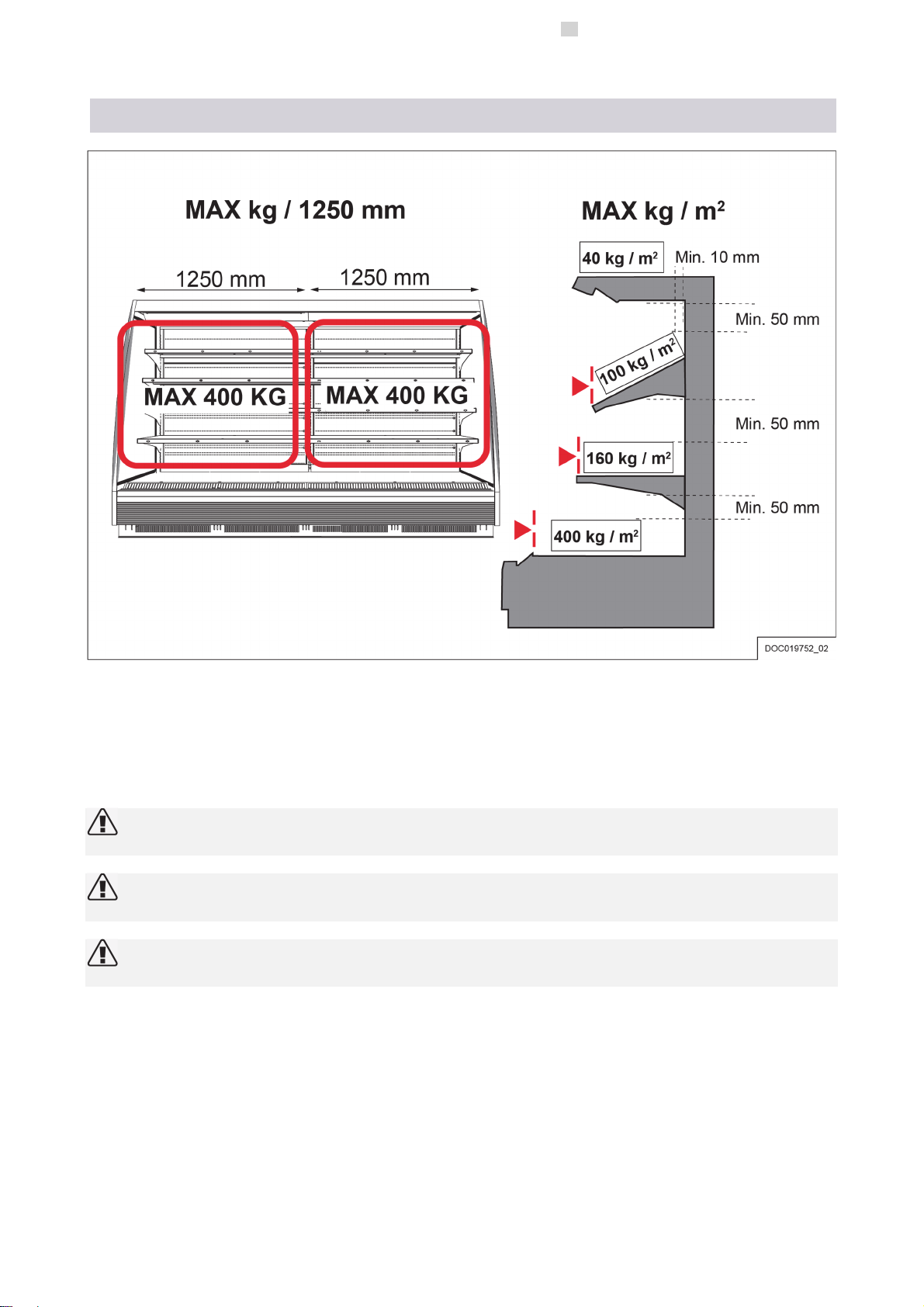

Do not exceed these weight limits.
Use compartment dividers to allow air to pass between products more easily.
Use appropriate display shelves for different products.
Make sure no products or price tags etc. protrude over the front edge of the shelves.
Do not cover the air intake grille.
Note!
Products must not cover the junction box!
Note!
No liquid containers are allowed to be placed on the roof.
Note!
The maximum height for items on the bottom hatches is 200 mm!
3. Loading cabinets

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
6

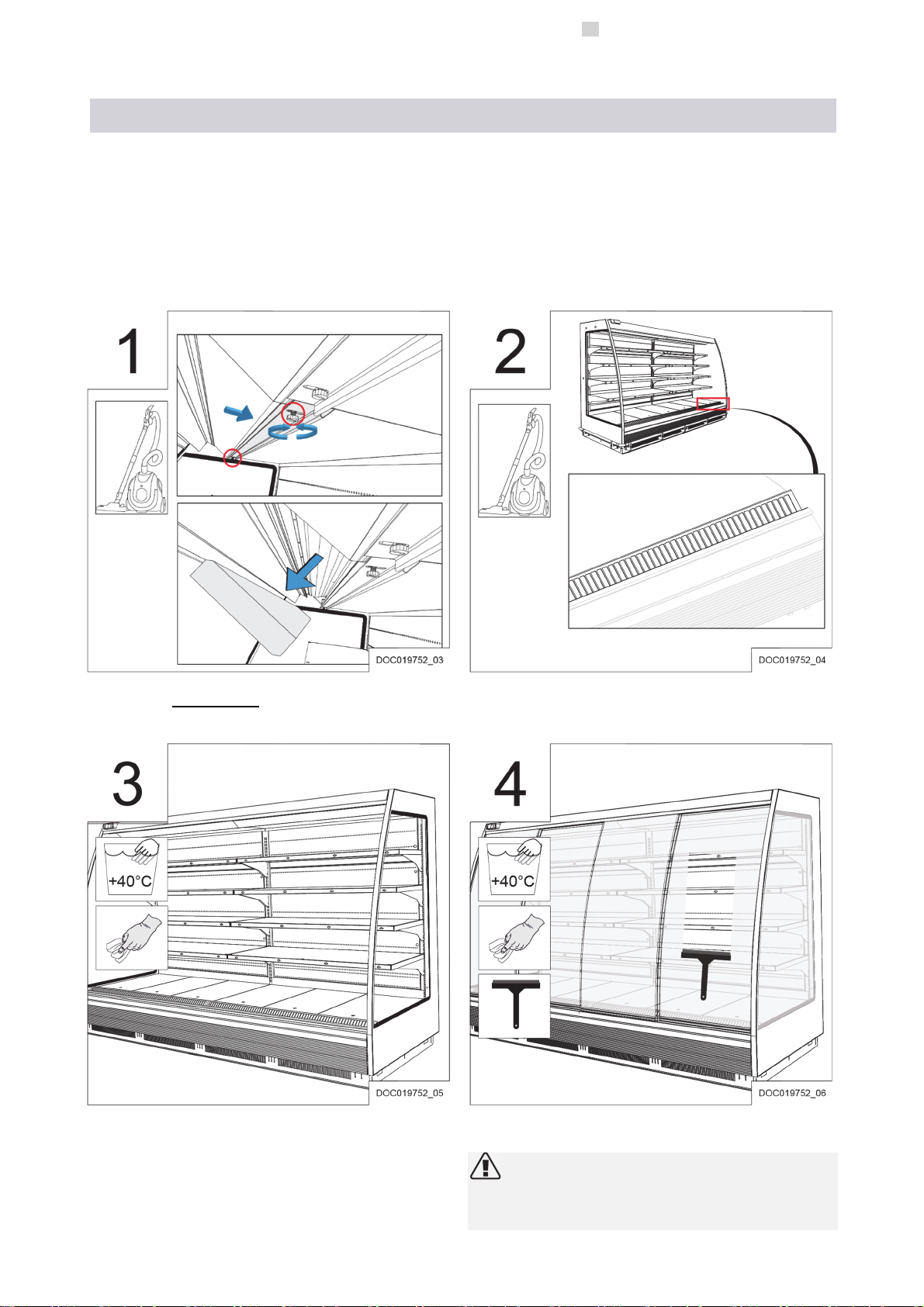

Clean the cabinet lightly when first taking the cabinet into use, before placing any products in it, and once a
week as general maintenance.
Use a suitable lint-free cloth and/or a soft brush, warm water and mild, non-toxic detergent (pH 6-8).
The detergent must not contain abrasives. Make sure the cloth is damp, not dripping wet.
4.1.Light cleaning
Remove honeycombs.
Vacuum both sides and replace.
Clean the air intake grille and remove any matter
found underneath or stuck in the drain sieve.
Wipe all interior and exterior surfaces. Wash glass and mirror surfaces,
dry with a squeegee.
Note!
Do not use products that contain alcohol or
ammonia! This might weaken the door handle
attachment.
4. Cleaning cabinets

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
7
4.2.Thorough cleaning
Thorough cleaning is recommended to be carried out at least once in a 12-month period and/or whenever
the situation might warrant it (spillages / leaks etc.)
1. Empty the shelves. Transfer all food products to another cold space until the cabinet has been
cleaned and it has reached its operating temperature again.
2. Switch the cabinet off, disconnect from the mains and let the cabinet reach ambient temperature.
3. Unplug and remove the LED light strips from underneath the shelves.
4. Lift off and remove all shelves. Remove LED light / ticket strip holders from the shelves as well as
the front risers (if any). Remove ticket strips from the LED light / ticket strip holders.
5. Remove the LED light cables from shelf supports, then lift off and remove the shelf supports.
6. Push the LED light cables through the cable openings on the back plates.
7. Lift off and remove the back plates.
8. Lift off and remove the bottom hatches and suction grid.
9. Remove and carefully clean the honeycomb strip with a vacuum cleaner on both sides.
Note!
Never clean the honeycomb strip with water!
Water may clog honeycomb cells, providing a suitable environment for bacteria to grow in.
10. Clean all removed parts (shelves, shelf supports, ticket strips, LED light / ticket strip holders, bottom
hatches, LED lights, acrylic front risers, suction grid) and wipe them dry. When cleaning ticket strips,
make sure you clean the inside of them as well; if left uncleaned, any organic matter inside the ticket
strip will provide a suitable environment for bacteria to grow in.
11. Wipe all interior surfaces of the cabinet and remove any matter that may be stuck in the drain sieve.
12. Drain and clean the water seal underneath the cabinet.
Note!
Place a suitable vessel underneath the water seal before opening the end cap!
13. Lead the LED light cables through the cable openings on the back plates. Replace the back plates.
14. Replace all other removed parts (bottom hatches, shelf supports, shelves, ticket strips).
Connect the LED lights to the ticket strip / LED light holders and plug the light cables in. Re-attach
the light cables to the shelf supports.
15. Wipe all exterior surfaces of the cabinet.
Note!
No liquids are allowed to be used on the roof of the cabinet.
Only a damp (not dripping wet) cloth should be used.
16. Connect the cabinet back to the mains and switch it on.
17. Wait until the cabinet has reached its operating temperature, and then replace all food products on
the shelves.

EN DE ES FR PL RU NL FI SV NO DA EE LT LV
8
SYMPTOM POSSIBLE CAUSE
A
CTION
Cabinet has no power
Cabinet is not connected to mains
or main power switch is off
Check connection to mains,
connect power cable if necessary.
Check main power switch, turn on
if necessar
y
.
Fuse is blown Replace blown fuse.
Cabinet does not maintain set
temperature
Air curtain is blocked, resulting
from obstruction on suction grid
Load cabinets correctly. Do not
place products or price tags in
front of airflow.
Refer to section Loading cabinets
for cabinet loadin
g
instructions.
Air curtain is blocked, resulting
from blockage in honeycomb
Remove honeycomb and vacuum
the honeycomb.
Refer to section Cleaning
cabinets for cabinet cleaning
instructions.
Glass doors are not properly
closed
Make sure doors close properly.
Evaporator fans are not operating Make sure all evaporator fans are
operating. The evaporator fans
are located underneath the
bottom plates.
If the evaporator fans are not
operating, contact your nearest
service or
g
anisation.
Operating thermostat or limiter
thermostat is malfunctionin
g
Contact your nearest service
or
g
anisation.
5. Troubleshooting
