Virax VULCA VIWEL+ 400 User manual
Page 1
575002 VULCA VIWEL+ 400
575003 VULCA VIWEL+ 1200
FR
Poste à souder par électro-fusion,
pour manchons électro-soudables Ø400mm ou Ø 1200mm maximum.
Manuel d’utilisation.
EN
Welding machine by electro-fusion,
for electro-fittings maximum Ø400mm or Ø1200mm.
User guide
IT Manuale d’istruzioni
EL Οδηγίες χρήσης
PL Instrukcja obsługi
CS Návod k použití
RU Руководство по эксплуатации
TR Kullanım kılavuzu
AR
Page 2
VIRAX - 39 quai de marne - 51200 Epernay
France / Frankreich / Francia / França / Frankrijk / Γαλλία / Francja / Francie / Франция / Fransa
NOUS, VIRAX S.A.S., DECLARONS SOUS NOTRE PROPRE RESPONSABILITE QUE LE(S) PRODUIT(S) :
WE, VIRAX S.A.S., DECLARE UNDER OUR OWN CIVIL REPONSIBILITY THAT THE PRODUCT(S):
WIR, DAS UNTERNEHMEN VIRAX S.A.S., ERKLÄREN AUF EIGENE VERANTWORTUNG, DASS DAS (DIE) PRODUKT(E):
LA SOTTOSCRITTA, VIRAX S.A.S., DICHIARA SOTTO LA PROPRIA RESPONSABILITÁ CHE IL(I) PRODOTTO(I):
NOSOTROS, VIRAX S.A.S., DECLARAMOS BAJO NUESTRA PROPIA RESPONSABILIDAD QUE EL(LOS) PRODUCTO(S):
NÓS, A VIRAX S.A.S., DECLARAMOS SOB NOSSA RESPONSABILIDADE QUE O(S) PRODUTO(S):
WIJ, VIRAX S.A.S., VERKLARING OP ONZE EIGEN VERANTWOORDELIJKHEID DAT HET/DE PRODUCT(EN) :
VIRAX S.A.S
VIRAX S.A.S
BZ, VIRAX S.A.S. OLARAK, KENDSORUMLULUUMUZ ALTINDA, ÜRÜN VE ÜRÜNLERMZN AAIDA BELRTLEN :
Ref. 575002 / 575003 VULCA VIWEL+ 400 / 1200 Postes à souder par électro-fusion
VULCA VIWEL+ 400 / 1200 Electro-fusion welding unit - VULCA VIWEL+ 400 / 1200 Electro-fusion saldatrice - VULCA VIWEL+ 400 / 1200
Electro-fusión unidad de soldadura - VULCA VIWEL+ 400 / 1200 Unidade de soldagem Electro-fusion - VULCA VIWEL+ 400 / 1200 Electro-
fusie lasapparaat - VULCA VIWEL+ 400 / 1200Electro-Fuzja Zgrzewarka - VULCA VIWEL+ 400 / 1200 Schweißen durch Elektrofusion -
VULCA VIWEL+ 400 / 1200 - - VULCA VIWEL+ 400 / 1200 Electro- -
VULCA VIWEL+ 400 / 1200 - - VULCA VIWEL+ 400 / 1200 Elektro-füzyon kaynak ünitesi
EST / SONT CONFORME(S) AUX DISPOSITIONS DE LA (DES) DIRECTIVE(S) EUROPENNE(S) SUIVANTE(S) :
CONFORM TO THE PROVISIONS IN THE FOLLOWING EUROPEAN DIRECTIVE(S) :
ÜBEREINSTIMMT/ÜBEREINSTIMMEN MIT DEN BESTIMMUNGEN DER FOLGENDEN EUROPÄISCHEN RICHTLINIE(N):
É / SONO CONFORME(I) ALLE DISPOSIZIONI DELLA(E) SEGUENTE(I) DIRETTIVA(E) EUROPEA(E):
ES / SON CONFORME(S) CON LAS DISPOSICIONES DE LA (DE LAS) DIRECTIVA(S) EUROPEA(S) SIGUIENTE(S):
ESTÁ(ÃO) EM CONFORMIDADE COM AS DISPOSIÇÕES DA(S) DIRECTIVA(S) EUROPEIA(S) SEGUINTE(S):
CONFORM IS/ZIJN MET DE BEPALINGEN VAN DE VOLGENDE EUROPESE RICHTLIJN(EN) :
--EJ DYREKTYW(Y) EUROPEJSKICH/-EJ:
AVRUPA DREKTFLERTALMATLARINA UYGUNLUUNU :
- EMC 2004/108/EG :Directive Compatibilité Electromagnétique / Electromagnetic Compatibility Directive / Richtlinie über die
Elektromagnetische Verträglichkeit / Direttiva compatibilità elettromagnetica / Directiva Compatibilidad Electromagnética / Directiva
Compatibilidade Electromagnética / EMC-richtlijn (elektromagnetische compatibiliteit) / /
Dyrektywa Kompatybilno elektromagnetyczna / smrnice o elektromagnetické kompatibilit
Elektromanyetik Uyumluluk Direktifi
-LVD 2006/95/EG : Directive Basse Tension / Low Voltage Directive / Direttiva Bassa Tensione / Directiva de Baja Tensión /
Directiva de Baixa Tensão / Laagspanningsrichtlijn / Οδηγία Χαμηλής Τάσης / Dyrektywa niskiego napięcia /
Niederspannungsrichtlinie / Düşük Voltaj Yönetmeliği / Директива по низковольтным / Směrnice o nízkém napětí
- RoHS 2011/65/CE : Restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et
électroniques / Restriction of the use of certain Hazardous Substances in electrical and electronic equipment / Restrizione dell'uso di
determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche / Restricción del uso de ciertas sustancias peligrosas en
equipos eléctricos y electrónicos / Restrição do uso de determinadas substâncias perigosas em equipamentos eléctricos e electrónicos /
Beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur /
/ Ograniczenie stosowania niektórych niebezpiecznych substancji w
sprzcie elektrycznym i elektronicznym / Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro-und Elektronikgeräten /
Omezení pouvání nkterých nebezpených látek v elektrických a elektronických zazeních
Elektrikli ve elektronik ekipmanlarda baz Zararl Maddelerin
Kullanmnn Snrlandrlmas
La personne autorisée à constituer le dossier technique est / The person who is authorized to create the technical brichure is /
Der Berichtigte zur bildung der technische Broschüre ist / La persona autorizzata a costituire il fascicolo tecnico risponde al nome di /
Technisch bestand verkrjigbaar / La persona autirizada a constituir el fasciculo tecnico es
Arnd Greding
J. Raudin, le directeur général / The managing director / L'amministratore delegato / El director gerente / O director-geral / De
J.Raudin
Le 09/02/2015
Déclaration CE de Conformité
CE Declaration of Conformity - EG-Konformitätserklärung - Dichiarazione di conformità CE - Declaración de Conformidad CE
- Declaração CE de conformidade - CE-conformiteitsverklaring - Δήλωση συμμόρφωσης CE - Deklaracja zgodności CE -
Prohlášení ES o shodě –Декларация ЕС о соответствии - AT Uygunluk Beyanı
Page 3
Table des matières
Page
1 Consignes de sécurité..............................................................................................................................4
1.1 Utilisation conforme aux dispositions..........................................................................................................4
1.2 Consignes générales de sécurité ...............................................................................................................4
1.3 Instructions de sécurité...............................................................................................................................5
2 Données techniques.................................................................................................................................6
2.1 Tolérances de mesure ................................................................................................................................6
3 Système actif de refroidissement (SAR) et contrôle de chaleur (CC) .................................................6
4 Entreposage / Transport ..........................................................................................................................6
5 Préparation du travail...............................................................................................................................7
6 Raccordement électrique.........................................................................................................................7
7 Mise en service et fonctionnement de l'appareil...................................................................................8
7.1 Allumer l'appareil / Écran de démarrage.....................................................................................................8
7.2 Saisie des données (descriptif général)......................................................................................................8
7.3 Réalisation d'une soudure ..........................................................................................................................9
7.4 Transmission du journal de soudage sauvegardé....................................................................................12
7.5 Configuration de l'appareil ("CONFIGURATION")....................................................................................12
8 Informations / Dépannage......................................................................................................................15
8.1 Dépannage................................................................................................................................................15
9 Programme de lecture et de gestion VIDATA 2.0................................................................................16
10 Maintenance ............................................................................................................................................16
11 Accessoires.............................................................................................................................................16
12 Service à la clientèle...............................................................................................................................16
13 Elimination des déchets.........................................................................................................................16
Pictogrammes contenus dans ce document:
Danger!
Ce pictogramme signale un risque de blessure pour les personnes.
Attention!
Ce pictogramme signale un risque de dommage matériel ou de préjudice pour l’environnement.
Nécessité d’exécuter une action
Page 4
1Consignes de sécurité
1.1 Utilisation conforme aux dispositions
Le produit VULCA VIWEL+ est un poste à souder par électro-fusion qui est adapté pour une utilisation sur
les chantiers mobiles.
Vous pouvez souder des manchons électro-soudables (8V - 48V) en plastique d'un diamètre de 400 mm
avec le VULCA VIWEL+ 400 et d’un diamètre de 1200 mm avec le VULCA VIWEL+ 1200 (pour ce faire il est
important de respecter les données des manchons à souder et du poste à souder VIWEL+).
Les données de soudage cryptées par un code-barres à 24 caractères conforme à la norme ISO
13950:2007-03 peuvent être lues à l’aide du lecteur de codes-barres.
1.2 Consignes générales de sécurité
ATTENTION! Veuillez observer les mesures de sécurité suivantes afin d'éviter les électrocutions et
les dangers de blessures ou d'incendies pendant l'utilisation des outils électriques.
Veuillez lire ces consignes avant d'utiliser cet outil électrique et conservez-les soigneusement.
Entretien et maintenance:
1 Nettoyage, entretien et graissage réguliers. Débranchez avant tous les réglages, les travaux de
maintenance ou les réparations.
2 Confiez la réparation de votre appareil uniquement à des personnes qualifiées utilisant des pièces
de rechange d'origine. Ceci permet de garantir la sécurité de l'appareil à long terme.
Travaux sécurisés:
1 Maintenez l'espace de travail en ordre. Le désordre dans l'espace de travail peut provoquer des
accidents.
2 Tenez compte des influences de l'environnement. N'exposez pas votre outil électrique à la pluie.
N'utilisez pas votre outil électrique dans un environnement humide ou mouillé. Assurez un bon
éclairage à votre espace de travail. N'utilisez pas votre outil électrique à des endroits soumis à des
risques d'incendie ou d'explosion.
3 Protégez-vous d'une électrocution. Évitez les contacts corporels avec des parties mises à terre (par.
ex. tubes, radiateurs, cuisinières électriques, appareils de refroidissement).
4 Ne laissez pas d'autres personnes s'approcher. Interdisez à d'autres personnes, aux enfants en
particulier, de toucher l'outil électrique ou le câble. Maintenez-les à distance de l'espace de travail.
5 Rangez l'outil électrique inutilisé dans un endroit protégé. Les outils électriques inutilisés doivent être
déposés dans un endroit sec, surélevé et fermé, hors de portée des enfants.
6 Ne surchargez pas votre outil électrique. Le travail est plus sûr et plus facile dans la zone de puissance.
7 Utilisez l'outil électrique adéquat. N'utilisez pas une machine à faible puissance pour des travaux
lourds. N'utilisez pas l'outil électrique à des fins non prévues pour lui. Par exemple, n'utilisez pas de
scie circulaire manuelle pour couper des troncs d'arbres ou des bûches.
8 Portez des vêtements adéquats. Ne portez pas de vêtements larges ou de bijoux, ils pourraient être
saisis par les pièces mobiles. Des chaussures antidérapantes sont recommandées pour les travaux
effectués en plein air. Mettez vos cheveux dans un filet.
9 Utilisez l'équipement de protection. Portez des lunettes de sécurité. Portez un masque respiratoire
pendant les travaux provoquant de la poussière.
10 Raccordez le dispositif d'aspiration. Au cas où des raccords pour les dispositifs d'aspiration et de
collection sont disponibles, vérifiez qu'ils sont bien branchés et correctement utilisés.
Page 5
11 N'utilisez pas l'outil électrique à des fins non prévues pour lui. Ne tirez pas sur le câble pour
débrancher l'appareil. Protégez le câble de la chaleur, de l'huile et des arêtes tranchantes.
12 Assurez la pièce usinée. Utilisez le dispositif de tension ou un étau à vis afin de maintenir la pièce
usinée. Elle est maintenue plus sûrement qu'à la main.
13 Évitez les positions corporelles anormales. Veillez à vous assurer une position sûre et gardez toujours
l'équilibre.
14 Soignez minutieusement vos outils. Maintenez les outils de coupes propres et tranchants afin de vous
faciliter le travail. Suivez les consignes pour le graissage et le changement d'outil. Contrôlez
régulièrement les conduites de raccordement des outils électriques et faites les réparer par un
professionnel agréé en cas de détérioration. Contrôlez régulièrement les rallonges et remplacez-les en
cas de détériorations. Maintenez la poignée sèche, propre et exempte de graisse ou d'huile.
15 Retirez la fiche de la prise de courant. Lorsque vous n'utilisez pas l'outil électrique, avant l'entretien
ou lors du changement d'outils comme la scie, la perceuse, la fraise.
16 Ne laissez pas la clé d'outil à l'intérieur. Vérifiez que la clé et l'outil de réglage soient retirés avant la
mise en marche.
17 Évitez les mises en marche involontaire. Assurez-vous que l'interrupteur est éteint lorsque vous
insérez la fiche dans la prise.
18 Utilisez la rallonge lors de travaux à l'extérieur. Utilisez uniquement des rallonges homologuées et
marquées en conséquence pour les travaux à l'air libre.
19 Soyez attentifs. Soyez concentré sur votre travail. Faites preuve de bon sens lorsque vous travaillez.
N'utilisez aucun outil électrique si vous n'êtes pas concentré.
20 Vérifiez le bon état de l'outil électrique. Avant de continuer à utiliser l'outil électrique, vérifiez
soigneusement les dispositifs de sécurité ou les pièces légèrement endommagées et assurez-vous que
le fonctionnement est impeccable et adéquat. Vérifiez que les parties mobiles fonctionnent de
manière impeccable et ne coincent pas ainsi que le parfait état des pièces. Toutes les pièces doivent
être montées correctement et remplir toutes les conditions afin de garantir un fonctionnement
impeccable de l'outil électrique.
Les pièces et les dispositifs de sécurité endommagés doivent être réparés ou changés par un atelier
agréé, à moins que le mode d'emploi donne d'autres consignes. Les interrupteurs endommagés
doivent être remplacés dans un atelier pour notre clientèle.
N'utilisez pas un outil électrique qui ne peut être mis en marche ou arrêté.
21 Attention. L'utilisation d'autres outils et accessoires peut provoquer des blessures.
22 Faites réparer les outils électriques par un électricien qualifié. Cet outil électrique correspond aux
dispositions de sécurités applicables. Les réparations doivent uniquement être effectuées par un
électricien qualifié et avec les pièces de rechange originales ; dans le cas contraire, cela pourrait
provoquer des accidents.
1.3 Instructions de sécurité
-Il existe un risque de choc électrique en cas d'utilisation malgré un défaut d'isolation.
-Il existe un risque de brûlure dû à la température élevée du boîtier en cas d'utilisation intensive, de
soudures longues.
Page 6
2Données techniques
Tension électrique ..................................................................
230 V
Fréquence ...............................................................................
50 / 60 Hz
Puissance absorbée ................................................................
3.000 VA, 70 % ED
Courant de sortie (courant nominal) ......................................
80 A
Tension de soudage ................................................................
8 –48 V
Température ambiante ..........................................................
-10°C à +60°C*
Plage de travail VIWEL+ 400 ...................................................
Plage de travail VIWEL+ 1200 .................................................
Manchons jusqu'au Ø 400 mm
Manchons jusqu'au Ø 1200 mm
Classe de protection ...............................................................
I
Type de protection .................................................................
IP 54
Interface de transmission .......................................................
USB v 2.0
Capacité de la mémoire ..........................................................
2.000 rapports de soudure
Dépassement de mémoire .....................................................
47 rapports de soudure
Dimensions (L x l x H) ..............................................................
Environ 500 x 250 x 320 mm
Poids avec le câble de soudure (Unité de base, sans accessoires) .......
Environ 21,5 kg
Contacts ..................................................................................
4 mm et 4,7 mm selon IEC 60529
* Le temps de refroidissement varie avec la température ambiante. Eviter la lumière directe du soleil.
2.1 Tolérances de mesure
Température ......................................................
± 5 %
Tension ..............................................................
± 2 %
Courant électrique .............................................
± 2 %
Résistance ..........................................................
± 5 %
3Système actif de refroidissement (SAR) et contrôle de chaleur (CC)
Pour permettre un fonctionnement fiable en fonctionnement continu, l'appareil est équipé d'un système
actif de refroidissement (SAR). Un ventilateur est mis en route dès que l'appareil est allumé avec
l'interrupteur principal. Il permet de dissiper la chaleur qui s'accumule dans l'appareil pendant la soudure.
Par conséquent, nous recommandons de laisser l'appareil allumé entre deux soudures afin d'optimiser
son refroidissement.
L'appareil dispose d'une fonction de contrôle de chaleur (CC). Avant chaque soudure, l'appareil vérifie si la
prochaine soudure peut être réalisée de manière fiable jusqu'à la fin. Des facteurs tels que la température
de l'appareil, la température ambiante et les données de soudage des manchons, jouent un rôle. Si la
température de l'appareil est trop élevée, l'écran affiche le temps d'attente prévu. Le ventilateur réduit
considérablement ce temps d'attente.
4Entreposage / Transport
Le câble d'alimentation de l'appareil et le câble de soudage doivent être protégés des bords tranchants.
Le poste à souder ne doit pas être exposé à de fortes contraintes mécaniques.
L'appareil doit être entreposé à des températures comprises entre - 30 et 70°C.
Page 7
5Préparation du travail
La sûreté des surfaces d'appui est à vérifier lors de l'utilisation du poste à souder. Le poste à souder est
protégé contre les aspersions d'eau (IP54).
L'appareil ne doit pas être immergé dans l'eau.
Des dispositifs de fixation appropriés doivent être utilisés pendant le soudage afin d'éviter que le
manchon ne glisse. Les instructions de montage du fabricant de manchons en question ainsi que les
réglementations régionales et nationales et les instructions d'installation doivent toujours être
respectées.
Les surfaces de contact des embouts de soudure et du manchon doivent rester propres. Des contacts
sales peuvent provoquer des dommages dus à la surchauffe des embouts. Vérifiez quel type d’embouts
est nécessaire pour la soudure. Débranchez impérativement la prise secteur avant de remplacer les
embouts.
Pour remplacer un embout, insérez une tige ou un élément similaire
(Ø3mm) latéralement dans l’alésage du raccord vissé et maintenez-la. A
l’aide d’un tournevis Torx 15, dévissez et retirez l’embout.
Placez à la main le nouvel adaptateur et vissez jusqu’en butée, puis à l’aide
d’un tournevis Torx 15, serrez (15 Nm) avant de retirer la tige de maintien.
Toutes les surfaces métalliques doivent être recouvertes.
6Raccordement électrique
Dans les tableaux de distribution de chantier les règles en matière de disjoncteur différentiel doivent être
respectées et le poste à souder ne doit être utilisé qu'avec un disjoncteur différentiel.
Vérifiez que le réseau ou le générateur soient protégés à 20 A maximum.
Seules les rallonges appropriées, approuvées et de sections suivantes peuvent être utilisées :
Jusqu'à 20 m:
1,5 mm² (recommandé 2,5 mm²) ; Type H07RN-F
Au-delà de 20 m:
2,5 mm² (recommandé 4,0 mm²) ; Type H07RN-F
La rallonge ne doit être utilisée que complètement déroulée et détendue afin d'éviter la surchauffe.
La puissance nominale du générateur requise dépend de la plus grande puissance des manchons utilisés.
En outre, pour l'interprétation des conditions de raccordement sur le site, le respect des conditions
environnementales et des performances du générateur lui-même est à observer.
Puissance nominale de sortie d'un générateur 1 phase, 220 –240 V, 50/60 Hz:
d 20 - d 160........
3,2 kW
d 160 - d 400......
4 kW réglé mécaniquement
d > 400...............
5 kW réglé électroniquement
Le générateur doit être branché avant que le poste à souder puisse être raccordé. La tension de circuit
ouvert doit être réglée à environ 240 volts.
Attention : Pendant la soudure, aucun autre appareil ne doit être raccordé à ce même générateur!
Une fois la soudure terminée, débranchez d'abord la prise de l'appareil du générateur avant de l'éteindre.
Page 8
7Mise en service et fonctionnement de l'appareil

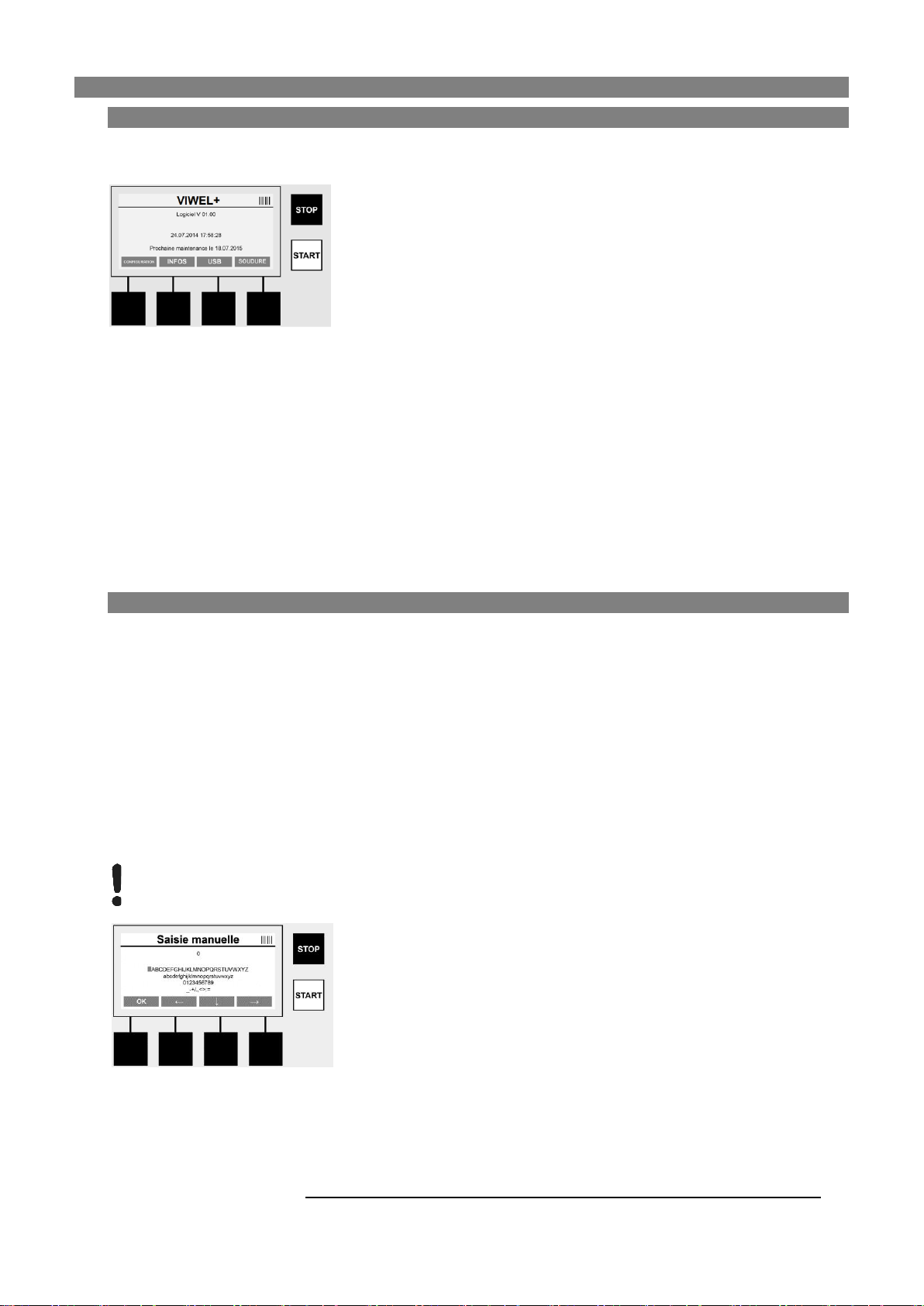

7.1 Allumer l'appareil / Écran de démarrage
L'appareil est allumé après son raccordement au réseau électrique ou au générateur. L'écran de
démarrage apparaît.
Affichage de l'espace mémoire occupé (voir Section 8)
Date et Heure
Indication de la prochaine date de maintenance
Affectation des touches multifonctions
Touches multifonctions:
CONFIGURATION ..............
Utilisez ce bouton pour accéder au menu de configuration. C'est ici que vous
pouvez régler les paramètres comme l'heure, la langue, le type de saisie de
données et les dates de maintenance.

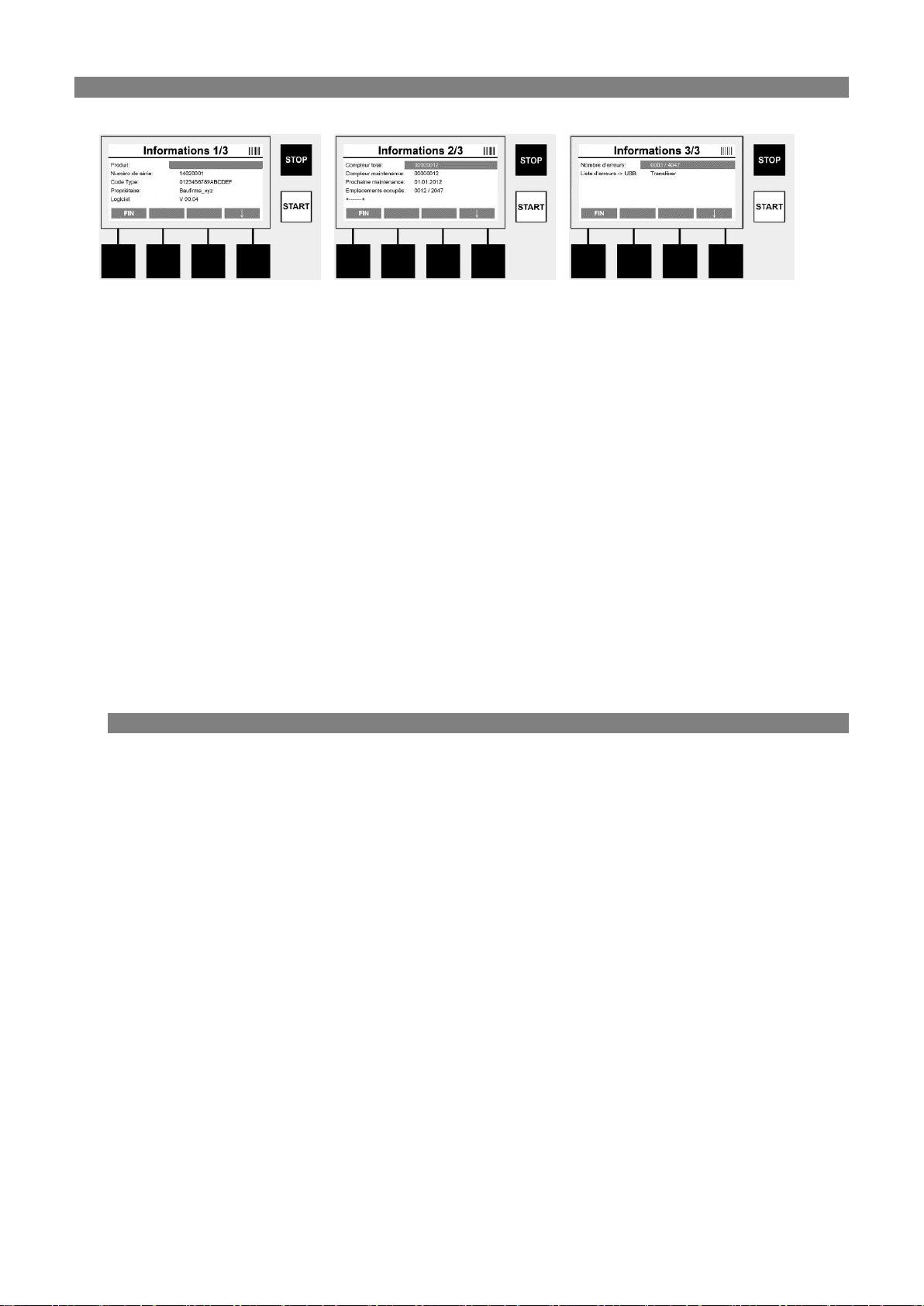

INFOS ................................
C'est ici que peuvent être récupérées de nombreuses informations sur
l'appareil, par exemple : numéro de série, propriétaire, etc...
USB ...................................
Dans le menu USB, les soudures sauvegardées dans la mémoire interne de
l'appareil peuvent être transférées vers un dispositif de stockage USB.
SOUDURE ..........................
Cette touche vous permet d'accéder à la saisie des données pour démarrer
une soudure.
7.2 Saisie des données (descriptif général)
La saisie de la plupart des données peut se faire soit manuellement, soit à l'aide d'un lecteur de codes-
barres.
Lecteur de codes-barres
Un code-barres est lu par le lecteur de codes-barres en gardant une distance d'environ 5 à 10 cm devant
les traits du code-barres. Si le lecteur de codes-barres est en veille, appuyez brièvement sur le bouton sur
la poignée du lecteur pour qu'il s'allume. La ligne rouge indique la plage de lecture. Appuyez à nouveau
sur le bouton sur la poignée. Le code-barres est lu. En cas de collecte réussie des données un son est émis
et les données lues sont affichées en texte clair (chiffres / lettres) sur l'écran du poste à souder. Si le code-
barres scanné correspond au code-barres attendu, le poste à souder confirme l'exactitude du code par un
signal (le poste à souder n'accepte par exemple pas que sur place le code-barres du manchon pour le
processus de soudage soit scanné à la place du code-barres pour la traçabilité du manchon).
Attention ! Laser de classe 2 –Ne projetez pas directement le rayon laser vers vos yeux !
Saisie manuelle des données (lettres et chiffres)
En saisie manuelle, des données telles que le nom du soudeur, le lieu du chantier ou les séquences de
numéros correspondant au code-barres peuvent être saisies au cas ces dernières seraient illisibles ou si le
lecteur de codes-barres est défectueux. Les lettres et les chiffres peuvent être saisis grâce à l'alphabet
affiché. Il est possible de parcourir les lettres ou les chiffres avec les touches fléchées. Appuyez sur OK
pour confirmer la sélection. Après la saisie, appuyez sur les touches l'une après l'autre > < et > OK <.
Les lettres et les chiffres peuvent être effacés à l’aide de la touche > ARRET <.
Page 9
Saisie manuelle de chiffres
Si seuls des chiffres sont nécessaires pour la saisie des données (saisie manuelle du code du manchon par
exemple),ne sont affichés que les chiffres de 0 à 9 pour la sélection.
La sélection des chiffres se fait grâce aux touches > + < et > - <. Il est possible de parcourir les chiffres
individuellement grâce aux touches > < et > <. Après la saisie du dernier chiffre, il est également
possible de confirmer à l'aide de la touche > <.
7.3 Réalisation d'une soudure
Appuyez sur la touche Multifonction >SOUDURE< sur l'écran de démarrage.
Dans le menu > SOUDURE < il est possible de saisir les données nécessaires à la soudure. Pour ce faire,
vous pouvez scanner un code-barres à l'aide du lecteur de codes-barres ou, au choix, effectuer la saisie
manuellement avec les touches multifonctions.
Nom Soudeur
Si l'option "code soudeur" est désactivée, le nom du soudeur peut être saisi ici. La saisie peut être
manuelle ou issue d'un code-barres. Le "Nom Soudeur" correspond à un nom de 30 caractères maximum
en saisie libre. Le champ peut être ignoré grâce à la touche > OK <. Si l'option "Code Soudeur" est activée,
le "Nom Soudeur" n'est pas demandé.
Code Soudeur
Si l'option "Code Soudeur" est activée dans les paramètres (Voir section 7.5 "CONFIGURATION") le code
du soudeur doit être entré ici (l'appareil n'accepte que les codes soudeurs conformes à la norme ISO).
Code Site
Cette saisie peut être effectuée soit manuellement avec le lecteur de codes-barres, soit être ignorée à
l'aide de la touche >OK<, le champ reste alors vide.
Date
La date et l'heure actuelle ainsi que la température ambiante sont affichées ici.
Conditions environnementales
Page 10
Si l'option "Conditions Environnementales" est activée (Voir section 7.5 "CONFIGURATION"), les
conditions environnementales au moment de la soudure doivent être renseignées ici (ensoleillé, sec,
pluie, vent, tente, chauffage).

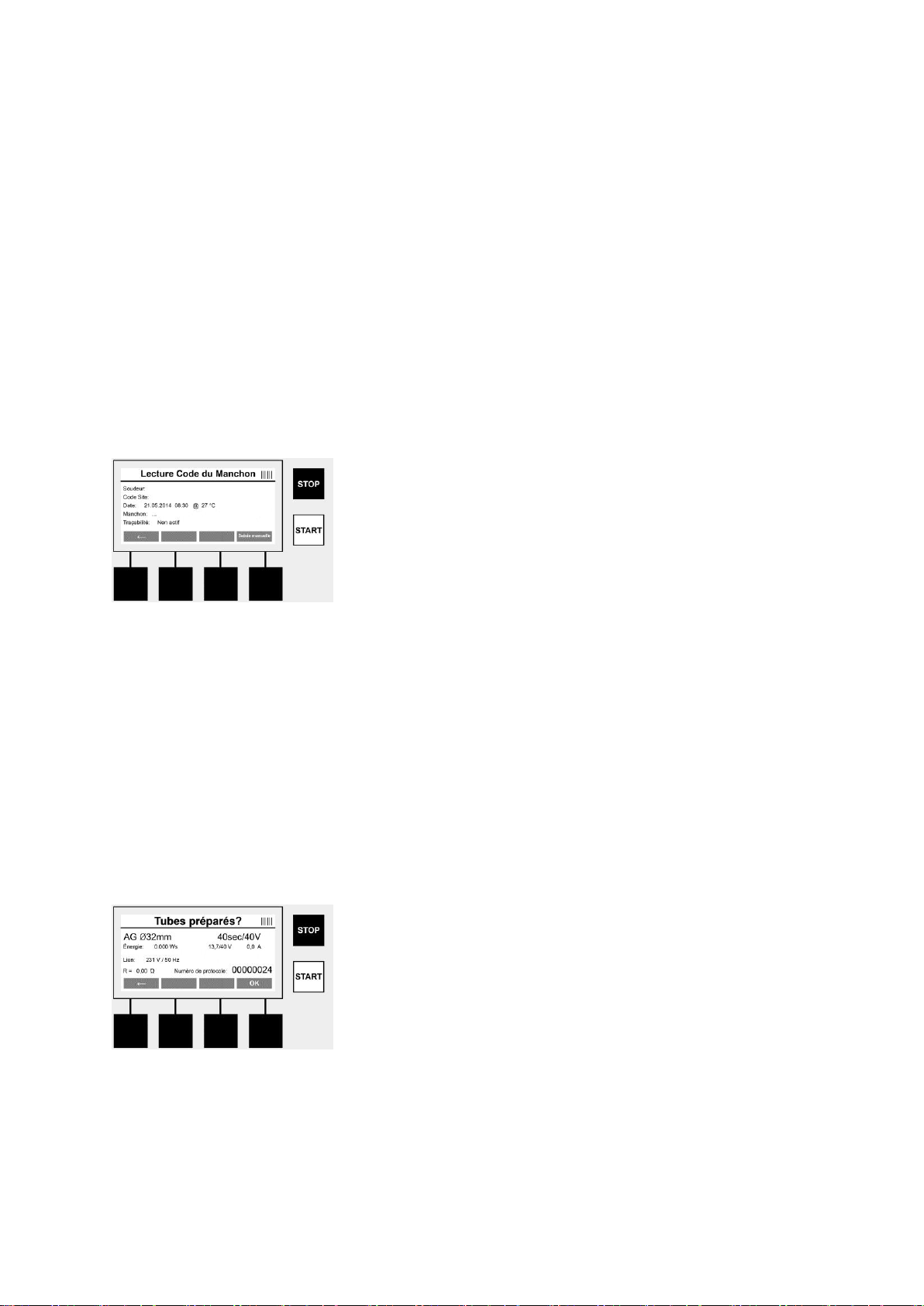

Code du Manchon
C'est ici que le code du manchon doit être entré. Il contient la tension de soudage, la durée de la soudure
et (parfois) le temps de refroidissement. Il se trouve sur le manchon électro-soudable sous forme d'un
code-barres. Le code du manchon peut également être saisi manuellement si le code-barres
correspondant est endommagé.
Traçabilité
Si l'option "Traçabilité Manchon" est activée pour les manchons ou les tubes dans les paramètres (Voir
section 7.5 "CONFIGURATION") il est nécessaire de l'entrer ici. Cette saisie peut se faire grâce au lecteur
de codes-barres ou alors manuellement. Si la "Traçabilité" est paramétrée en tant que champ facultatif, il
est possible soit de la saisir soit de l'ignorer grâce à la touche > OK < et le champ reste vide. Si l'option
"Traçabilité" est désactivée, cette requête n'est pas faite à l'écran et vous ne la voyez pas.
Raccordez alors le contact de soudage avec le manchon. Si nécessaire, utilisez un adaptateur approprié
(Voir section 5). Les surfaces de contact de la prise de soudure, l'adaptateur et le manchon doivent être
propres.
Scannez à l'aide du lecteur de codes-barres le code du manchon. Si le lecteur de codes-barres est
défectueux ou que le code est illisible, vous pouvez également saisir le code du manchon manuellement.
Pour ce faire, appuyez sur la touche > SAISIE MANUELLE < (Voir également la section "Saisie").
Si le temps de refroidissement n'est pas renseigné dans le code-barres du manchon, vous pouvez entrer
celui qui est imprimé sur le manchon. Le champ peut être ignoré en appuyant sur la touche > OK <.
Si le code-barres du manchon contient le temps de refroidissement, ce dernier est affiché, décompté et
enregistré après la soudure.
Si le code-barres ne contient pas le temps de refroidissement et qu'il est renseigné manuellement, ce
dernier est affiché et décompté après la soudure. Le temps de refroidissement n'est alors pas enregistré.
Si le code-barres ne contient pas le temps de refroidissement et qu'il n'est pas renseigné manuellement,
aucune information n'est affichée après la soudure. Le temps de refroidissement n'est alors pas enregistré
non plus.
Une fois la saisie correctement effectuée, l'écran demande si les tubes ont été préparés conformément
aux recommandations du fabricant. Cela doit être confirmé avec la touche > OK <.

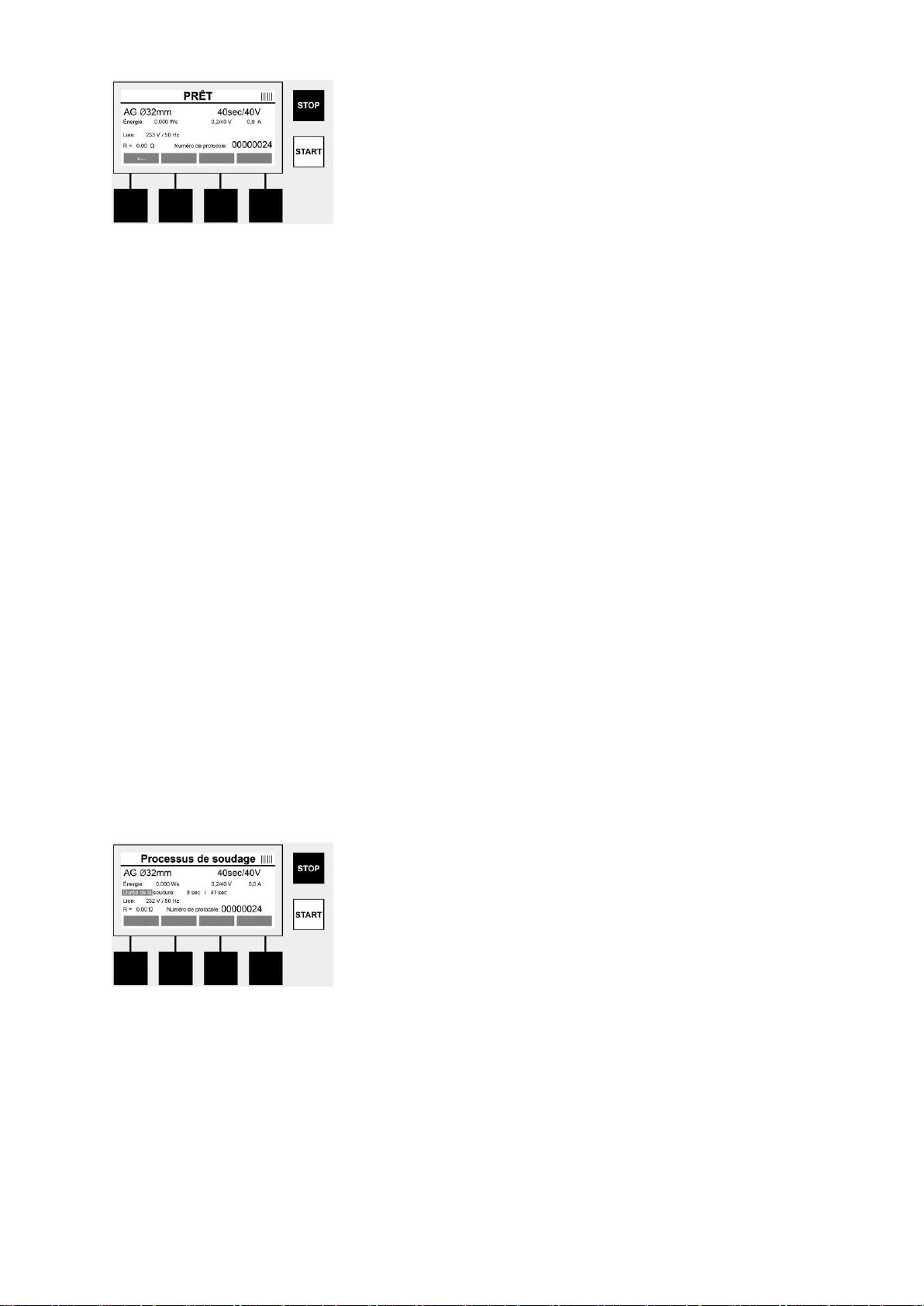

Avant de commencer la soudure à proprement parlé, l'appareil affiche une fois encore tous les
paramètres correspondant à la soudure.
Page 11
Diamètre ........................
Diamètre du manchon en fonction du code du manchon
Énergie ...........................
Énergie mise en œuvre
Soudure .........................
Durée de la soudure en fonction du code du manchon, tension de soudage
réelle et nominale, courant de soudage actuel
Raccordement ...............
Tension et fréquence du réseau
R .....................................
Résistance actuelle du filament de chauffage
Journal ...........................
Numéro de journal, séquentiel pendant toute la durée de vie de l'appareil
A cet instant, l'appareil effectue deux tests de sécurité:
•Raccord correct du manchon (CFC)
L'appareil contrôle qu'un manchon est bien en place et compare ses informations avec les données
préalablement scannées. Si l'écart entre les deux valeurs est inférieur à la tolérance désignée dans le
code, le processus de soudage commence. Si l'écart est hors tolérance, l'appareil signale une erreur et
donne des indications sur l'endroit possible de l'erreur (voir "images d'erreur" Chapitre 8).
•Fonction Contrôle de chaleur (HC)
L'appareil calcule (en fonction des paramètres de soudure, de sa température et de la température
ambiante), si cette soudure peut être réalisée complètement. Si la température extérieure est élevée ou
si la taille du manchon est importante, l'appareil peut surchauffer et déclencher un arrêt d'urgence
pendant le processus de soudage.
Si la soudure peut être effectuée jusqu'au bout, la touche verte >START< s'allume. La soudure peut être
démarrée en appuyant sur cette touche.
Si la température de l'appareil est trop élevée, la touche rouge >STOP< s'allume. A l'écran une indication
est affichée montrant le temps nécessaire à l'appareil pour refroidir avant que la soudure puisse être
lancée (les durées indiquées ici sont approximatives).
Si la touche >START< est allumée verte, la soudure peut être lancée en appuyant dessus.
Pendant le processus de soudage, toutes les données pertinentes sont affichées à l'écran. Le processus de
soudage est contrôlé pendant toute sa durée en fonction des paramètres de soudure spécifiés par le code
du manchon.
La soudure peut être à tout moment interrompue grâce à la touche >STOP<.
Le poste à souder régule la durée de la soudure en fonction de la température ambiante. Par conséquent,
les durées de soudage peuvent variées avec des manchons identiques.
La durée de soudage est également représentée plus simplement en tant que barre d'état.
Une fois la soudure terminée, le résultat apparaît sur l'écran. Le temps de refroidissement spécifié par le
fabricant du manchon doit être respecté. Si le code-barres du manchon contient une indication sur le
Page 12
temps de refroidissement, ce dernier est affiché une fois le processus de soudage terminé. Pour faciliter
sa représentation, le temps de refroidissement est également affiché en tant que barre d'état.
Le temps de refroidissement peut à tout moment être arrêté en appuyant sur la touche >STOP<. L'arrêt
du processus de refroidissement est enregistré dans le journal. La séparation du manchon des raccords
provoque l'interruption du temps de refroidissement.
Si la soudure est défectueuse, le message «Erreur» apparaît à l'écran. De plus, un signal sonore et visuel
sous forme d'un voyant rouge est émis.
Grâce à la > < il est possible d'effectuer une nouvelle entrée de données.
7.4 Transmission du journal de soudage sauvegardé
Appuyez sur la touche multifonction >USB< sur l'écran de démarrage.
Dans le menu USB, les journaux dans la mémoire interne de l'appareil peuvent être transférés sur un
dispositif de stockage USB externe.
Branchez une clé USB dans la prise USB. Patientez jusqu'à ce que le dispositif de stockage soit
correctement détecté (le temps de détection peut varier selon la clé USB). Si la clé USB possède un nom,
celui-ci apparaitra à l'écran. Appuyez sur la touche multifonction >Démarrer< pour transférer tous les
journaux sauvegardés dans l'appareil vers la clé USB. L'appareil propose un nouveau dossier du nom de
"VIWEL" sur la clé USB. Dans un sous-dossier de "VIWEL" un autre dossier avec le numéro de série de
l'appareil comme nom est ajouté. C'est dans ce dossier que sont stockés les journaux.
Les journaux peuvent être ensuite gérés et traités avec le logiciel de lecture VIDATA 2.0 (voir Section 9).
7.5 Configuration de l'appareil ("CONFIGURATION")
Appuyez sur la touche multifonction >CONFIGURATION< sur l'écran de démarrage.
Avec les deux touches > ↑ < et > ↓ < vous pouvez sélectionner l'élément du menu voulu, et confirmer
ensuite avec la touche > <.
La touche > < permet de quitter ce menu et de revenir à l'écran de démarrage.
Page 13
Heure
Réglage de la date et de l'heure. La date et l'heure sont affichées au format jj.mm.aaaa et hh:mm. Vous
pouvez sélectionner les chiffres à modifier à l'aide des touches > < et > <. Vous pouvez ensuite
effectuer les corrections à l'aide des touches > + < et > - <. La touche > < permet à nouveau de quitter
le menu.
L'heure est alimentée par une batterie interne de sorte qu'elle soit toujours à jour même quand le câble
d'alimentation est débranché.
Langue
Permet de paramétrer la langue. La langue voulue est sélectionnée grâce aux touche > < et > < et
elle est confirmée avec la touche > OK <.
Paramètre
Zone protégée par mot de passe. Dans ce menu il est possible de régler les paramètres de l'appareil, et
d'accéder aux propriétés et aux fonctions de l'appareil (ex : Code Soudure, Code Site, Traçabilité, ...). Il est
possible d'autoriser ou non l'accès à la saisie et aux fonctions à l'utilisateur et ainsi de simuler les
procédures sur le chantier. Le code PIN en sortie d'usine est "12345". Modifiez le mot de passe si
nécessaire (voir sous-menu "Mot de passe"). Le menu peut être quitté à tout moment grâce à la touche
>FIN<.
Code Soudeur
La saisie du code soudeur peut être activée ou désactivée ici (Descriptif voir Chapitre 7.3). L'état peut être
modifié en appuyant sur la touche >MODIFIER<. Si l'option "Code Soudeur" est activée, un code soudeur
conforme à la norme ISO-12176-3 doit être renseigné pour pouvoir démarrer une soudure.
Traçabilité Manchon
La saisie de traçabilité du manchon peut être activée, désactivée ou proposée en option (Descriptif voir
Chapitre 7.3). L'état peut être modifié en appuyant sur la touche >MODIFIER<.
Page 14
Traçabilité Tubes
La saisie de traçabilité du tube peut être activée, désactivée ou proposée en option (Descriptif voir
Chapitre 7.3). L'état peut être modifié en appuyant sur la touche >MODIFIER<.
Propriétaire
Le propriétaire de l'appareil (le nom de la société par exemple) peut être modifié ici. La modification se
fait manuellement (voir également le chapitre "7.2 Saisie de données").
Effacer la mémoire
C'est ici que toutes les soudures sauvegardées peuvent être supprimées.
Attention! Ceci efface la totalité de la mémoire.
Une suppression partielle des soudures sauvegardées n'est pas possible.
L'appareil sauvegarde jusqu'à 2 000 soudures automatiquement. Si l'espace des 2 000 est plein, l'appareil
affiche un signal d'avertissement à l'écran. 47 autres soudures sont alors sauvegardées en mémoire grâce
à la capacité de dépassement de la mémoire.
Attention! Une perte de données est possible si une soudure est réalisée alors que la mémoire est
pleine. Il est recommandé que les journaux soient sauvegardés sur une clé USB et de régulièrement
vider la mémoire de l'appareil.
Mot de passe
C'est ici que le mot de passe pour accéder à la zone protégée des "Paramètres" peut être modifié. Pour
changer le mot de passe, appuyez sur la touche >MODIFIER<. La modification se fait manuellement (voir
également le chapitre "7.2 Saisie de données ").
Maintenance
Zone protégée par mot de passe (réservée au service après-vente VIRAX).
Contraste (de l’écran)
Il peut être réglé pour l'adapter aux conditions environnementales. Le contraste peut être modifié à l'aide
des touches >+< et >-<. Vous pouvez quitter le sous menu à l'aide de la touche ><.
Page 15
8Informations / Dépannage
Appuyez sur la touche multifonction >INFOS< sur l'écran de démarrage.
Les informations suivantes apparaissent :
Produit ........................................
Nom du produit
Numéro de série .........................
Numéro de série de l'appareil
Code Type ...................................
Code Type (type de code-barres) selon la norme ISO 12176-2 (Ex : P24US2VAKDX)
Propriétaire ................................
Propriétaire de l'appareil (voir Section 7.5)
Logiciel ........................................
Version actuelle du logiciel
Compteur total ...........................
Nombre de toutes les soudures réalisées au cours de la durée de vie de l'appareil
Compteur maintenance ..............
Nombre de soudures depuis la réalisation de la dernière maintenance
Prochaine maintenance ..............
Date de la prochaine maintenance au format jj.mm.aaa
Mémoire occupée ......................
Nombre de journaux se trouvant actuellement dans la mémoire de l'appareil
Erreurs ........................................
Nombre d'erreurs
Liste d'erreurs
Les messages d'erreurs peuvent être transférés sur une clé USB. Ces données peuvent ensuite être
transmises à un collaborateur du service après-vente de VIRAX (par mail par exemple). Si l'appareil est en
panne ou que son fonctionnement est limité, il est alors possible d'effectuer un diagnostic à distance
grâce aux images d'erreur.
8.1 Dépannage
Mot de passe incorrect : Afin d'accéder au menu Paramètre ou Maintenance, la saisie d'un mot de passe
correct est nécessaire. Merci de vérifier vos droits d'accès auprès du responsable de l'appareil et de lui
demander le code correct.
Manchon incorrect : Ce message d'erreur s'affiche lorsque les paramètres spécifiés par le code du
manchon ne correspondent pas aux valeurs réellement mesurées. Merci de vérifier que le code lu
correspond bien au manchon.
Code endommagé : Le code du manchon scanné n'a pas pu être décodé. Merci de vérifier l'absence de
dommages ou de saleté sur le code.
Aucun manchon installé : Une tentative de soudure a été effectuée sans qu'un manchon soit installé.
Merci de vérifier l'absence de dommages ou de saleté sur les contacts du manchon et des embouts.
Manchon en court-circuit : Un court-circuit a été découvert sur le manchon. Merci de vérifier l'absence de
dommages ou de saleté sur les contacts du manchon et des embouts.
Diamètre Manchon > 400 mm : L'appareil VULCA VIWEL+ 400 ne peut souder que des manchons de 400
mm maximum.
Perte de données - Mémoire vide : Si une soudure est effectuée alors que ce message est affiché, cela
provoque la perte de données. La soudure n’est PAS enregistrée. Sauvegardez vos données sur une clé
USB et effacez la mémoire.
Température ambiante anormale : La température ambiante est hors de la plage autorisée. Placez
l’appareil à l’ombre ou allumez le chauffage.
Viwel BASE 1.0
Page 16
Sous-tension : Augmentez la tension en mode Générateur.
Surtension : Diminuez la tension en mode Générateur.
Erreur de fréquence : La fréquence de la tension d’alimentation est hors de portée de la plage autorisée.
Erreur système : Envoyez immédiatement l’appareil en réparation. Ne réalisez plus aucune soudure !
Coupure : La tension de soudage a été coupée pendant la soudure.
Tension de soudage incorrecte : La tension de soudage a quitté la plage autorisée pendant la soudure
9Programme de lecture et de gestion VIDATA 2.0
Le logiciel de lecture ainsi que les instructions d'installation et d'utilisation pour ce logiciel se trouvent sur
la clé USB fournie.
10 Maintenance
Conformément à la norme DVS 2208 Partie 1, une contre-inspection (Maintenance) doit être effectuée au
moins une fois par an.
11 Accessoires
Désignation de l‘accessoire
Numéro de pièce VIRAX
Lecteur de code-barres
Nº 575004
Embout 4,0 mm
Nº 575005
Embout 4,7 mm
Nº 575006
12 Service à la clientèle
Les centres de service clientèle VIRAX sont disponibles pour vous aider (voir la liste dans le catalogue ou
en ligne) et pour le remplacement des pièces, ainsi que pour la révision.
Commandez vos accessoires et pièces de rechange auprès de votre revendeur spécialisé ou en contactant
notre service client :
Service client France : +33 (0)3.26.59.56.78
Service client international : +33 (0)3.26.59.56.97
www.virax.com
13 Elimination des déchets
Certaines pièces de l’appareil sont recyclables et peuvent donc faire l’objet d’un traitement de recyclage.
Des entreprises de recyclage agréées et certifiées sont disponibles à cet effet. Renseignez-vous auprès de
votre administration de déchets compétente pour l’élimination non polluante des pièces non recyclables
(par ex. déchets électroniques).
Pour les pays européens uniquement:
Ne pas jeter les appareils électriques dans les ordures ménagères! Conformément à la directive
européenne 2012/19/CE relative aux déchets d‘équipements électriques et électroniques et sa
transposition dans la législation nationale, les appareils électriques usagés doivent faire l‘objet
d‘une collecte sélective ainsi que d‘un recyclage respectueux de l‘environnement.
Page 17
Contents
Page
1 Safety Notes.........................................................................................................................................18
1.1 Intended use......................................................................................................................................18
1.2 General safety instructions................................................................................................................18
1.3 Special safety instructions.................................................................................................................19
2 Technical Data.....................................................................................................................................20
2.1 Measurement tolerances...................................................................................................................20
3 Active Cooling System (ACS) and Heat Control (HC) .....................................................................20
4 Storage / transport ..............................................................................................................................20
5 Work preparation.................................................................................................................................21
6 Electrical connection ..........................................................................................................................21
7 Commissioning and operation of the device ...................................................................................22
7.1 Switching on the device / Start screen ..............................................................................................22
7.2 Data entry (general description) ........................................................................................................22
7.3 Performance of a welding sequence .................................................................................................23
7.4 Transfer of the stored welding protocol .............................................................................................26
7.5 ..............................................................................................26
8 Information / Error Diagnosis.............................................................................................................28
8.1 Solution..............................................................................................................................................29
9 The read out and management programme VIDATA 2.0.................................................................30
10 Maintenance.........................................................................................................................................30
11 Accessories .........................................................................................................................................30
12 Customer service ................................................................................................................................30
13 Disposal................................................................................................................................................30
Markings in this document:
Danger!
This sign warns against the danger of personal injuries.
Caution!
This sign warns against the danger of property damage and damage to the environment.
Call for action
Page 18
1Safety Notes
1.1 Intended use
The product VULCA VIWEL+ is a heater coil electro fusion unit which is suitable for use in mobile
construction site operations. Using VULCA VIWEL+ 400, electro fusion couplers (fittings) (8 V –48 V) made
out of plastic of up to 400 mm in diameter of and with VULCA VIWEL+ 1200 of up to 1200 mm in diameter
can be welded (one should always observe the data for the fittings to be welded and the VIWEL+ welding
devices). Using barcode scanners welding data can be read in which are encrypted using a 24-digit
barcode according to ISO 13950:2007-03.
1.2 General safety instructions
ATTENTION! When using electric tools, the following fundamental safety measures must be taken
to prevent electric shock, injury or fire.
Read all of these instructions before you use the electric tool, and store the safety instructions
properly.
Service and maintenance:
1 Regular cleaning, maintenance and lubrication. Always pull the electrical plug before any adjustment,
maintenance or repair.
2 Have your device repaired only by qualified experts and only with original replacement parts. This
ensures the continued safety of the device.
Working safely:
1 Keep your work area orderly. A messy work area can cause accidents.
2 Consider environmental influences. Do not expose electric tools to rain. Do not use electric tools in
damp or wet environments. Keep the work area well lit. Do not use electric tools where there is a risk
of fire or explosion.
3 Protect yourself from electric shock. Avoid physical contact with earthed parts (such as pipes,
radiators, electric stoves or cooling devices).
4 Keep other people away. Do not let other people —especially children —touch the electric tool or its
cable. Keep them clear of the work area.
5 Store electric tools safely when they are not in use. Unused electric tools should be kept in a dry, high
or closed area, out of reach of children.
6 Do not overload your electric tool. Work is better and safer within the performance range indicated.
7 Use the right electric tool. Don't use low-performance machines for heavy-duty jobs. Do not use the
electric tool for purposes for which it was not intended. For example, do not use a portable circular
saw for cutting tree branches or logs.
8 Wear proper clothing. Do not wear loose clothing or jewellery, as they can get caught in moving parts.
When working outdoors, wear slip-resistant shoes. Wear a hairnet over long hair.
9 Use protective gear. Wear safety glasses. Wear a breathing mask during work that creates dust.
10 Connect the dust extraction equipment. If there are connections to dust extraction and collection
equipment, make sure that they are connected and properly used.
11 Do not use the cable for purposes for which it was not intended. Never use the cable to pull the plug
from the socket. Protect the cable from heat, oil and sharp edges.
12 Secure the work piece. Use clamps or a vice to hold the work piece firmly. They will hold it more
securely than your hand can.
Page 19
13 Avoid abnormal postures. Make sure to stand securely and always keep your balance.
14 Maintain your tools with care. For better and safer work, keep cutting tools sharp and clean. Follow
the instructions for lubrication and changing tools. Regularly inspect the electric tool's connection
cable, and if it is damaged, have it replaced by an authorized expert. Regularly check extension cords,
and replace them if they are damaged. Keep the handles dry, clean and free of oil and grease.
15 Pull the plug from the socket. When not using the electric tool, before maintenance or when changing
tools, such as saw blades, drills and cutting bits.
16 Do not leave any tool keys inserted. Before switching on, check to see that keys and adjustment tools
have been removed.
17 Avoid unintentional activation. When plugging the tool in, make sure that the switch is turned off.
18 Use outdoor extension cords. When outdoors, use only extension cords that are approved and
appropriately marked.
19 Be alert. Pay attention to what you do. Approach your work sensibly. Do not use the electric tool when
you are distracted.
20 Check the electric tool for damage. Before using the electric tool, you must inspect safety equipment
or slightly damaged parts carefully to ensure that they work properly and as intended. Check to see
that the moving parts operate freely and don't stick, and to make sure no parts are damaged. All parts
must be mounted properly and meet all the conditions for ensuring trouble-free operation of the
electric tool.
Damaged safety equipment and parts must be properly repaired or replaced by a professional facility,
unless otherwise indicated in the user manual. Damaged switches must be replaced by a customer
service facility.
Never use an electric tool whose switch cannot be turned on and off.
21 Caution. Using other insertion tools and accessories may cause injury.
22 Have your tool repaired by an electrical expert. This electric tool meets applicable safety
requirements. Repairs must be made only by an electrical expert using original replacement parts.
Otherwise accidents many occur.
1.3 Special safety instructions
-There is danger of suffering an electric shock when using faulty insulation.
-There is danger of suffering burns due to the high temperatures of the housing during intensive use or
longer welding operations.
Page 20
2Technical Data
Mains voltage .........................................................................
230 V
Frequency ...............................................................................
50 Hz; 60 Hz
Power consumption ...............................................................
3.000 VA, 70 % ED
Output current (nominal current) ..........................................
80 A
Welding voltage ......................................................................
8 –48 V
Ambient temperature ............................................................
- 10°C to + 60°C*
Area of application VIWEL+ 400 .............................................
VIWEL+ 1200............................................
Fittings until 400 mm
Fittings until 1200 mm
Protection class ......................................................................
I
Protection type .......................................................................
IP 54
Transmission interface ...........................................................
USB v 2.0
Storage capacity .....................................................................
2.000 Welding logs
Overflow memory ..................................................................
47 Welding logs
Dimensions (L x W x H) ...........................................................
about 500 x 250 x 320 mm
Weight including welder cable (basic unit, without accessories) ........
about 21,5 kg
Contacts ..................................................................................
4 mm and 4.7 mm according to IEC 60529
* Cooling times vary with the ambient temperature. Direct sunlight should be avoided.
2.1 Measurement tolerances
Temperature ...........................................................................
± 5 %
Voltage ....................................................................................
± 2 %
Current ....................................................................................
± 2 %
Resistance ...............................................................................
± 5 %
3Active Cooling System (ACS) and Heat Control (HC)
The device is fitted with a ventilator. This starts up as soon as the device is switched on at the main
switch. The fan assists in better removing the heat which arises in the device during welding. We
recommend therefore that the device is also switched off between two welding sessions in order to
optimize cooling of the device.
The device is fitted with a heat control function (HC). Before every welding session the device decides
whether the next welding session can be reliably performed to the end. Factors such as the current device
temperature, the ambient temperature and the welding data of the fittings play a role. If the current
device temperature is too high, the expected waiting time is displayed on the display. The ventilator
reduces this waiting time significantly.
4Storage / transport
The device power connecting cable and the welding cable should be protected from sharp edges.
The welding device should not be subjected to strong mechanical loads.
The device should be stored at temperatures ranging from - 30 to + 70°C.
This manual suits for next models
1
Table of contents
Languages:
Other Virax Welding System manuals
Popular Welding System manuals by other brands
Lincoln Electric
Lincoln Electric INVERTEC V450-PRO Technical specifications
Lincoln Electric
Lincoln Electric VRTEX 360 Operator's manual
STAYER WELDING
STAYER WELDING M40.18Multi operating instructions
Lincoln Electric
Lincoln Electric SQUARE WAVE IM687 Operator's manual
Hobart
Hobart CHAMPION 10 owner's manual
Weco
Weco CU-09 instruction manual
MAC TOOLS
MAC TOOLS MW250 owner's manual
Migatronic
Migatronic AUTOMIG 200 XE operating manual
Power Fist
Power Fist JOBSITE 195A manual
PlasmaPart
PlasmaPart CUT 40 Air Start User manual and information manual
Campbell Hausfeld
Campbell Hausfeld WF2050 Operating instructions & parts manual
Miller
Miller Trailblazer 251 owner's manual
