Bestimmungsgemäßer Gebrauch
Nutzen Sie Ihren Tyde unter Beachtung der allgemei-
nen Sorgfaltspflicht und bestimmungsgemäß nur als
höhenverstellbaren Tisch. Ihr Tyde ist konzepiert als
Büromöbel im gewerblichen Bereich. Bei nicht be-
stimmungsgemäßer Nutzung können Verletzungen
oder Sachschäden die Folge sein.
Diese Gebrauchsanleitung unterstützt Sie, Ihren
Tyde sicher und mit voller Funktionalität zu nutzen.
Alle Personen die mit dem Tyde arbeiten müssen die-
se Gebrauchsanleitung lesen und anwenden.
Grundlegender Sicherheitshinweis
Ihr Tisch kann von Kindern ab 8 Jahren und darüber
sowie von Personen mit verringerten physischen, sen-
sorischen oder mentalen Fähigkeiten oder Mangel
an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Ge-
brauchs Ihres Tisches unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Tisch spielen.
Grundlegender Nutzerhinweis
VORSICHT!!
Das Önen oder Austauschen
der elektrischen Einrichtungen an Ihrem Tisch darf nur
von Elektrofachpersonal durchgeführt werden. Um-
bauten und Veränderungen an der Steuerung und dem
Handset sind nicht gestattet. Reinigung und Benutzer-
Wartung dürfen nicht von Kindern ohne Beaufsichti-
gung durchgeführt werden.
Elektrischer Nutzerhinweis
Bezeichnet eine gefährliche Situ-
ation. Es können Verletzungen die Folge sein.
Bezeichnet eine gefährliche
Situation. Es können Sachschäden die Folge sein.
Erläuterung der Warnsymbole
VORSICHT!!
ACHTUNG!!
GEFAHR!!
Bezeichnet eine gefährliche
Situation. Es können schwere Verletzungen oder Tod
die Folgen sein.

DE
Vitra, 79576 Weil am Rhein,Germany
www.vitra.com
4
Umgebung für Aufstellungsort
ƒ Raumtemperatur von 5 - 40 °C
ƒ Atmosphäre nicht explosiv gefährdet.
ƒ Aufstellungsort nicht unter einem Fenster.
Sicherheitshinweis am Produkt
Folgende Sicherheitshinweise und beiliegende Auf-
kleber müssen an Ihrem Tisch nahe der Stromzufuhr
aufgeklebt sein.
Ergonomisches und komfortables Arbeiten ist in der
Regel bei folgenden Aufstellungsmassen sicherge-
stellt:
ƒTisch 140 x 70 cm: 240 x 360 cm (20 cm)
ƒTisch 160 x 80 cm: 260 x 370 cm (10 cm)
•Tisch 180 x 80 cm: 280 x 370 cm (10 cm)
ƒTisch 180 x 90 cm: 280 x 390 cm (10 cm)
10 cm (20 cm)
10 cm
ca.90°
ca.60 cm
ca.90°
ca.90°
ca.60 cm
ca.90°

DE
5

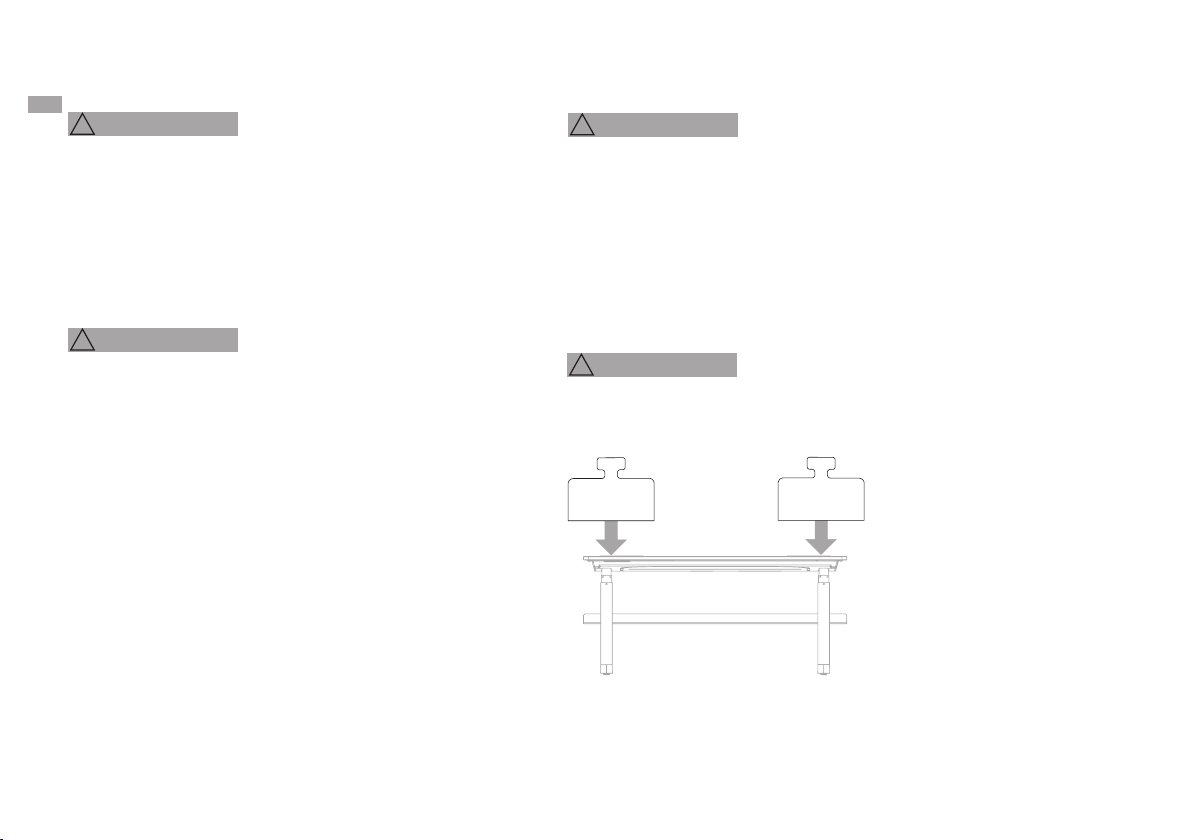

Überlastung
Optimale Säulenfunktion mit
verteilter Belastung:
ƒ max. 2 x 25 Kg im Randbereich
ƒ max. 50 Kg Gesamtbereich
ACHTUNG!!
Überhitzung
Verletzungsgefahr durch Überhit-
zung vermeiden:
ƒnach max. Einschaltdauer von 2 Minuten muss eine
Pause von min. 18 Minuten eingehalten werden.
ƒGeschwindigkeitverzögerung zeigt beginnende
Überhitzung, es muss sofort eine Pause von min. 18 Mi-
nuten eingehalten werden.
VORSICHT!!
Überspannung
Verletzungsgefahr durch netzbe-
dingte Überspannung vermeiden:
ƒ Stromversorgung abschalten bei Montage- und
Wartungsarbeiten.
ƒ Stromversorgung abschalten bei Rauch- oder Ge-
ruchsentwicklung oder ungewöhnlichen Geräuschen.
ƒ Stromversorgung abschalten bei Gewitter oder
längerer Abwesenheit.
ƒKeine Flüssigkeit in Steckverbindungen schütten.
ƒKein Betrieb mit beschädigtem Stromversorgungs-
kabel. Wenn das Stromversorgungskabel beschä-
digt ist, muss dies durch Vitra Service oder qualifi-
zierten, elektrischen Fachpersonal ersetzt werden.
ƒAllgemeinen Vitra Elektrifizierungshinweis beach-
ten. 710 254 24.
GEFAHR!!
Verhalten bei Funktionsstörung
VORSICHT!!
Sofort die Stromversorgung ab-
schalten bei Funktionsstörungen wie z. B. Rauch- oder
Geruchsentwicklung oder ungewöhnlichen Geräu-
schen, sonstigen Störungen oder Betriebsausfällen.
Wenden Sie sich an Ihren Vitra Fachhandelspartner
Die Geräusch Emission im Gebrauch
ist max. 57 - 65 dBA.
Geräusch Emission
max.
25 kg max. 25 kg

DE
6

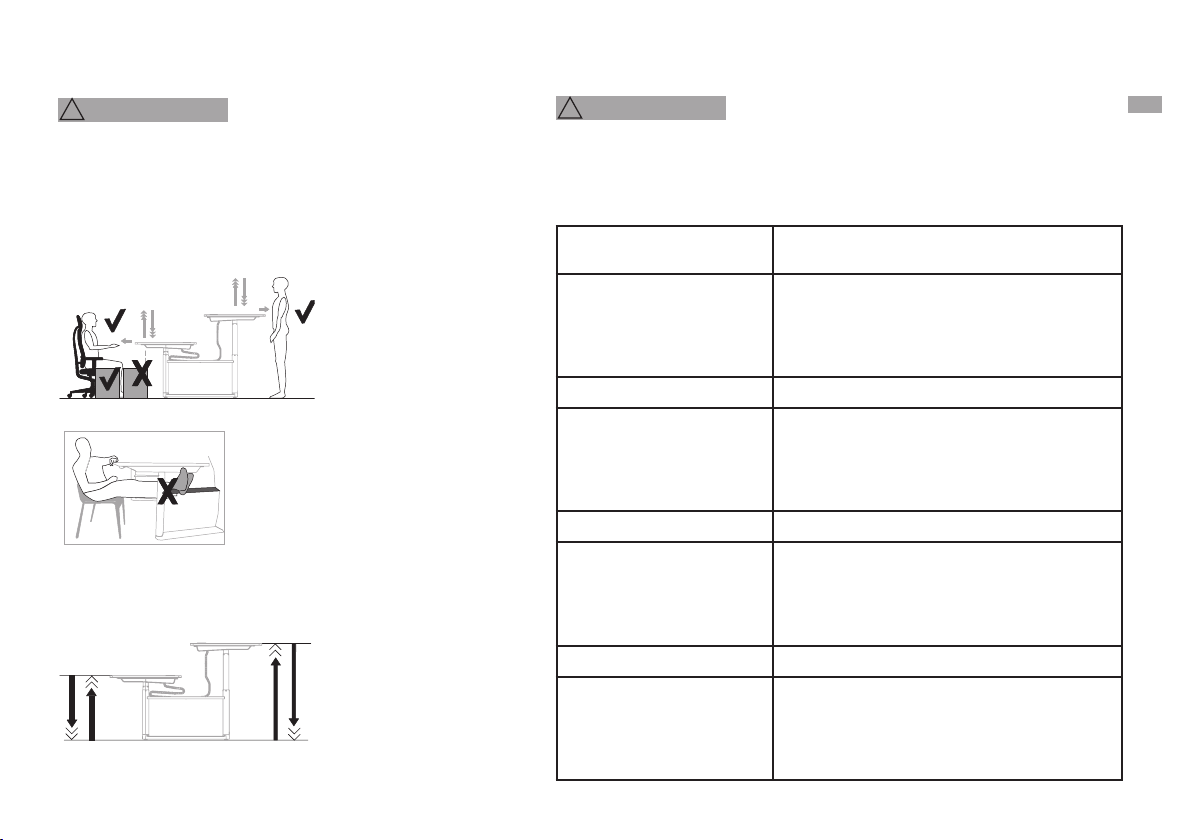

Sicherheit am Tisch
Quetschgefahr von Personen und
Gegenständen vermeiden:
ƒStehen Sie entfernt vom Tisch bei der Höhenverstel-
lung.
ƒStellen Sie keine Gegenstände unter den Tisch bei der
Höhenverstelllung.
VORSICHT!!
Verfahrbereich
65 cm - 125 cm
Elektische Nennleistung
Verletzungsgefahr und Sachschäden durch
netzbedingte Überspannung vermeiden:
ƒAllgemeinen Vitra Elektrifizierungshinweis beachten. 710 254
24. Dort finden Sie Angaben zu der länderspezifischen gesamt
Nennleistung.
VORSICHT!!
Tisch EG - Länder Nennleistung
160x80 cm
180x80 cm
180x90 cm
140x70 cm
3600 W(je Antrieb 300 W)
Tisch GB - Land Nennleistung
160x80 cm
180x80 cm
180x90 cm
140x70 cm
3000 W(je Antrieb 300 W)
Tisch CH - Land Nennleistung
160x80 cm
180x80 cm
180x90 cm
140x70 cm
2300 W(je Antrieb 300 W)
Tisch USA Nennleistung
160x80 cm
180x80 cm
180x90 cm
140x70 cm
1875 W(je Antrieb 300 W)

DE
7
1 Plattendurchführung “Port”
2 Tischplatte
3 Handset/Handset mit Speicherfunktion
4 Untergestell inkl. Teleskopführung (Motor)
5 Kabelwanne
6 Steuerung
7 Aufbewahrung für diese Betriebsanleitung

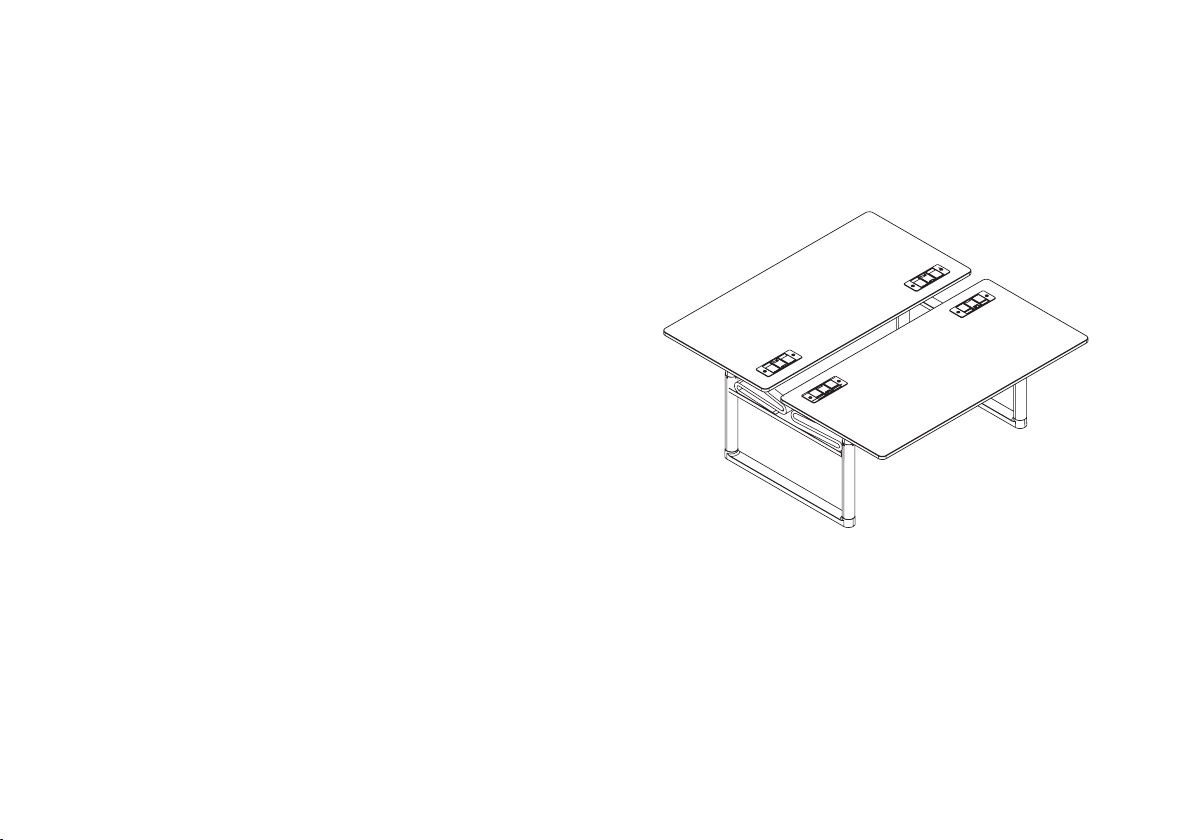

Produkt Beschreibung
123
7
6
4
5
Technische Daten
Steuerung CBD6S für Tisch 160x80 cm/
180x90 cm/140x70 cm
U In : 230 V , 50 Hz
P In : 300 W
U Out: 12 V... -40 V...
Steuerung CBD6S für Tisch 160x80 cm/
180x90 cm/140x70 cm
U In : 120 V , 60 Hz
P In : 300 W
U Out: 12 V... -40 V...
~

~


DE
8

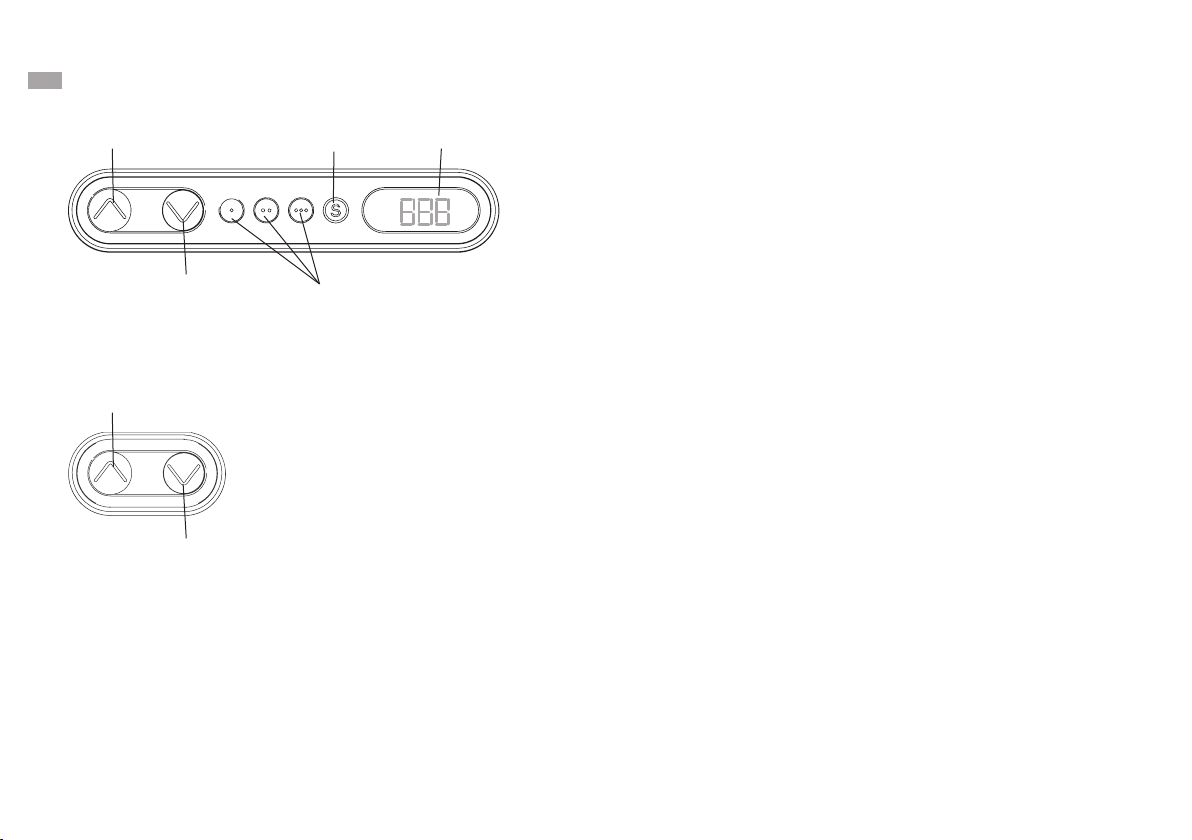

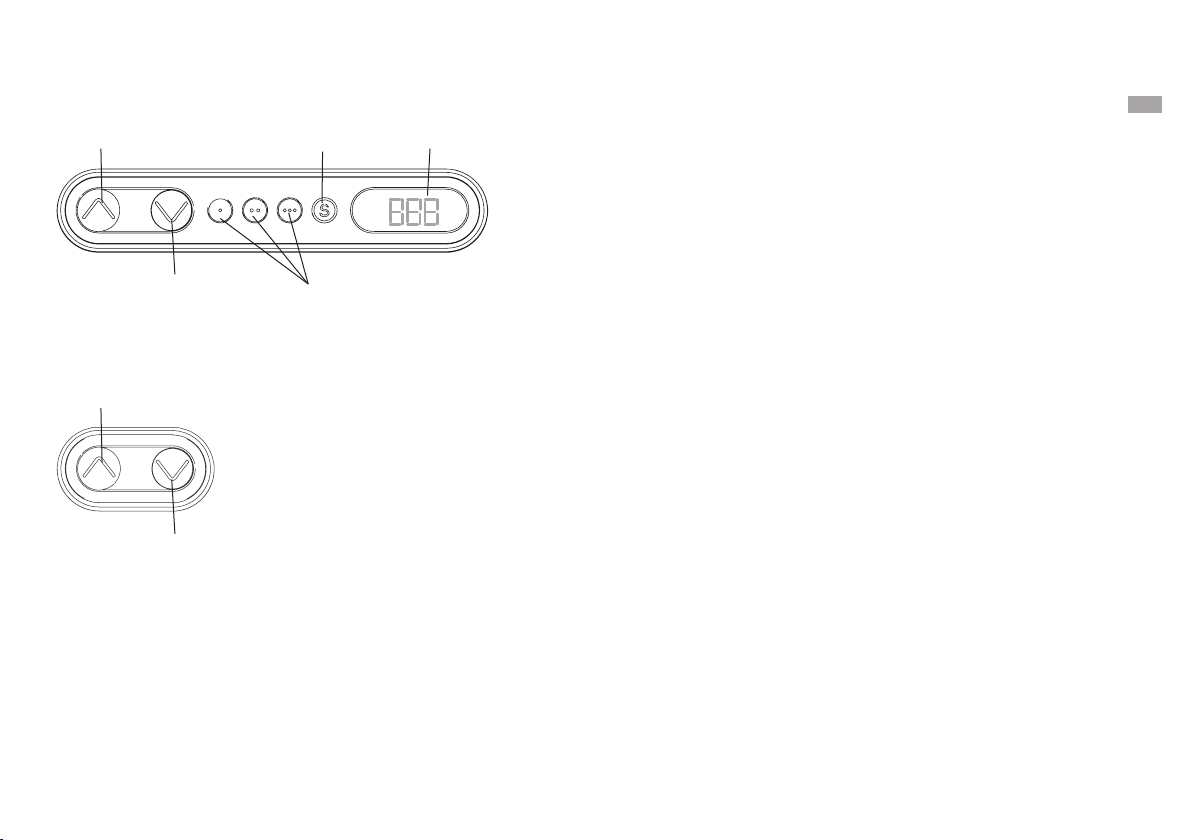

Handset Beschreibung
Inbetriebnahme
DisplaySpeichertasteAuf Taste
Ab Taste Speicherpositionstaste
1-3
Vor dem ersten Gebrauch müssen Sie an ihren Tisch
einen Reset durchführen.
Reset durchführen
Beim Verfahren Ihres Tisches nach unten stoppt ihr
Tisch automatisch kurz vor der Endlage.
Danach verfährt Ihr Tisch deutlich langsamer bis die
Endlage erreicht wird. Nach Erreichen der Endlage
ruckt Ihr Tisch automatisch wieder um eine geringe
Höhe zurück. Zum Erreichen der Endlage drücken
und halten Sie die « Ab » Taste bis Ihr Tisch auto-
matisch stoppt. Danach diesen Vorgang nochmals
wiederholen.
Sobald Ihr Tisch in der Endlage gestoppt hat, lösen
Sie die « Ab » Taste für 2-3 Sekunden.
Direkt danach drücken und halten Sie die « Ab »
Taste abermals für 6-8 Sekunden.
Ihr Tisch verfährt während dem Reset, um eine ge-
ringe Höhe, ab und auf.
Wird die « Ab » Taste gelöst, bevor der Reset durch-
geführt wurde, wird der Reset unterbrochen und Sie
müssen den Vorgang wiederholen.
Bei einem unterbrochenen Reset können Sie Ihr
Gerät nicht nach oben verfahren. Die « Auf » Taste
reagiert nicht.
Höhenverstellung
Zum Verfahren Ihres Tisches drücken und halten sie
die « Auf » oder « Ab » Taste.
Auf Taste
Ab Taste

DE
9
Speichern einer Position
Mit dieser Funktion ist es möglich, eine bestimmte
Tischhöhe zu speichern. Es können 3 verschiedene
Tischhöhen gespeichert werden. Diese gespeicher-
ten Tischhöhen können zu einem späteren Zeitpunkt
wieder eingestellt werden (siehe Fahren zu einer
gespeicherten Position).
Verfahren Sie zur gewünschten Tischhöhe. Auf dem
Display wird die aktuelle Höhe angezeigt (z.B. 73
cm).
Drücken Sie die Speichertaste « S ». Das Display
blinkt für 2 Sekunden. Auf dem Display wird « S - »
angezeigt.
Drücken Sie innerhalb dieser 2 Sekunden eine der
gewünschten Speicherpositionstasten (z.B.« »).
Auf dem Display wird « 1 » angezeigt.
Nach ca. 2 Sekunden wird die gespeicherte
Tischhöhe angezeigt (z.B. 73 cm).
Fahren zu einer gespeicherten Position
Drücken und halten Sie eine gewünschte Speicher-
positionstaste (z.B.« »). bis der Tisch selbstständig
stoppt.
Wird die Speicherpositionstaste vor dem Stopp los-
gelassen, bleibt der Tisch an der aktuellen Position
stehen.
Mit dieser Funktion können Sie die Höhenanzeige
auf dem Display ändern, nicht aber die
Tischplattenposition der Tischplatte (z.B.
bei einer anderen Plattenstärke als bei der
Vorprogrammierung berücksichtigt wurde).
Beachten Sie, dass sich bei diesem Einstellvorgang
die Tischplattenposition der Tischplatte nicht
ändert. Es ändert sich ausschließlich die Höhe in
der Displayanzeige.
Drücken Sie die Tasten «Auf» und «Ab» gleichzei-
tig und halten Sie diese für 5 Sekunden. Auf dem
Display wird zunächst « --- » angezeigt danach
schaltet es zurück auf die Höhenanzeige.
Stellen Sie nun mit der Taste «Auf» oder «Ab» die
Höhenanzeige ein.
Nach 5 Sekunden ist die Höhenanzeige auf die
eingegebene Tischplattenposition eingestellt. Der
erfolgreiche Speichervorgang wird auf dem Display
durch einmaliges Blinken angezeigt. Sollten Sie
sich unsicher werden, welche Höhe Ihre Tischplatte
tatsächlich misst, empfehlen wir die Höhe händisch,
mittels Massband, auszumessen.
Displayanzeige ändern

DE
10
Störungsbehebung
Fehlernummer Ursache Behebung
Auf dem Display wird E und die
Fehlernummer 01 angezeigt. Positionsverlust 1. Führen Sie einen Reset durch. 2. Das Stromversorgungskabel aus-/einstecken für 1- 2 Sekunden.
Führen Sie nochmals einen Reset durch.
Tritt dieser Fehler regelmässig auf, stecken Sie das Stromversorgungskabel
aus. Wenden Sie sich an Ihren Vitra-Fachhandelspartner.
Auf dem Display wird E und die
Fehlernummer 02 oder 28 angezeigt. Überlastung in Aufwärtsrichtung 1. Ihren Tisch mehr als 10 mm nach unten verfahren. 2. Ihr Tisch kann wieder normal nach oben/unten verfahren werden.
Tritt dieser Fehler regelmässig auf, stecken Sie das Stromversorgungskabel
aus. Wenden Sie sich an Ihren Vitra-Fachhandelspartner.
Auf dem Display wird E und die
Fehlernummern 02 oder 29
angezeigt.
Überlastung in
Aufwärtsrichtung 1. Entfernen Sie Last vom Tisch. 2. Führen Sie eine Pause von 18 Minuten durch.
Wird am Display weiterhin E02 angezeigt?
Wenden Sie sich an Ihren Vitra-Fachhandelspartner.
Auf dem Display wird E und die
Fehlernummer 03 angezeigt. Überlastung in Abwärtsrichtung 1. Entfernen Sie Gegenstände die das Abwärtsfahren verhindern. 2. Führen Sie eine Pause von 18 Minuten durch.
Wird am Display weiterhin E03 angezeigt?
Wenden Sie sich an Ihren Vitra-Fachhandelspartner.
Auf dem Display wird E und die
Fehlernummer 16 angezeigt. ausversehen falsche Taste gedrückt. 1. Die Fehlnummer E16 erscheint nur solange wie die Taste gedrückt wird. 2. Ihr Tisch kann wieder normal nach oben/unten verfahren werden.
Fehlernummern könnten angezeigt werden. Fehlernummern
erscheinen nur dann auf dem Display, wenn eine Taste gedrückt
wird. Das Display blinkt.
