Vivotek FD8164 User manual

1
English
•
Deutsch
•
Nederlands
Warning Before Installation / Warnung vor der Installation / Waarschuwing
voor installatie
Power off the Network Camera as soon as
smoke or unusual odors are detected.
Netzwerkkamera bei Rauchentwicklung
oder ungewöhnlichem Geruch sofort
abschalten.
Schakel de Netwerk Camera uit zodra u
rook of ongebruikelijke geuren waarneemt.
Keep the Network Camera away from
water. If the Network Camera becomes
wet, power off immediately.
Halten Sie die Netzwerkkamera von
Wasser und sonstiger Feuchtigkeit fern.
Falls die Netzwerkkamera nass oder
feucht geworden sein sollte, schalten Sie
sie sofort aus.
Houd de Netwerk Camera uit de buurt
van water. Schakel de Netwerk Camera
onmiddellijk uit als deze nat wordt.
Do not place the Network Camera around
heat sources, such as a television or oven.
Stellen Sie die Netzwerkkamera nicht
in der Nähe von Wärmequellen (z. B.
Fernsehgeräte, Heizgeräte, etc.) auf.
Plaats de Netwerk Camera niet in de buurt
van warmtebronnen zoals een tv of oven.
Refer to your user's manual for the
operating temperature.
Hinweise zur Betriebstemperatur siehe
Benutzeranleitung.
Zie de gebruikershandleiding voor de
gebruikstemperatuur.
Keep the Network Camera away from
direct sunlight.
Setzen Sie die Netzwerkkamera keiner
direkten Sonneneinstrahlung aus.
Plaats de Netwerk Camera niet in direct
zonlicht.
Do not place the Network Camera in high
humidity environments.
Stellen Sie die Netzwerkkamera nicht in
feuchter Umgebung auf.
Plaats de Netwerk Camera niet in vochtige
omgevingen.

2

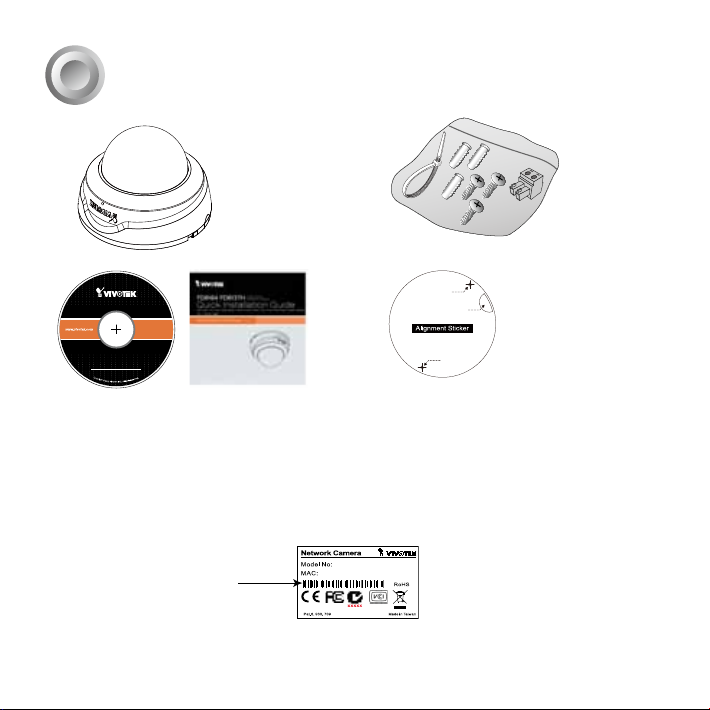

1Package Contents / Packungsinhalt kontrollieren / Inhoud van de
verpakking
Drill hole
Drill hole
Cable hole
5
0
0
0
2
4
7
0
1
G
Record the MAC address before
installing the camera.
Notieren Sie sich die MAC-Adresse,
bevor Sie die Kamera installieren.
Neem het MAC-adres op voordat u
de camera installeert.
0002D10766AD
FD8164

3
English
•
Deutsch
•
Nederlands
2Physical Description / Beschreibung der Teile / Afmetingen
Lens
Linse
Lens
IR LEDs (8 units, distance 15m)
IR LED (8 Stück,
Entfernung 15 m)
IR-LED (8
eenheden, afstand
15m)
Reset Button
Rückstellungsschalter
Resetknop
Status LED
Status LED
Status LED
Light Sensor
Lichtsensor
Lichtsensor
MicroSD/SDHC Card Slot
MicroSD/SDHC
Kartensteckplatz
MicroSD/SDHC-kaartsleuf
Black Cover
Schwarze Abdeckung
Zwarte behuizing
RJ45 Plug
RJ45-Stecker
RJ45-plug
Cable clip
Kabelklemme
Kabelklem
Microphone contacts
Mikrofonkontakte
Microfooncontactpunt
DI

4

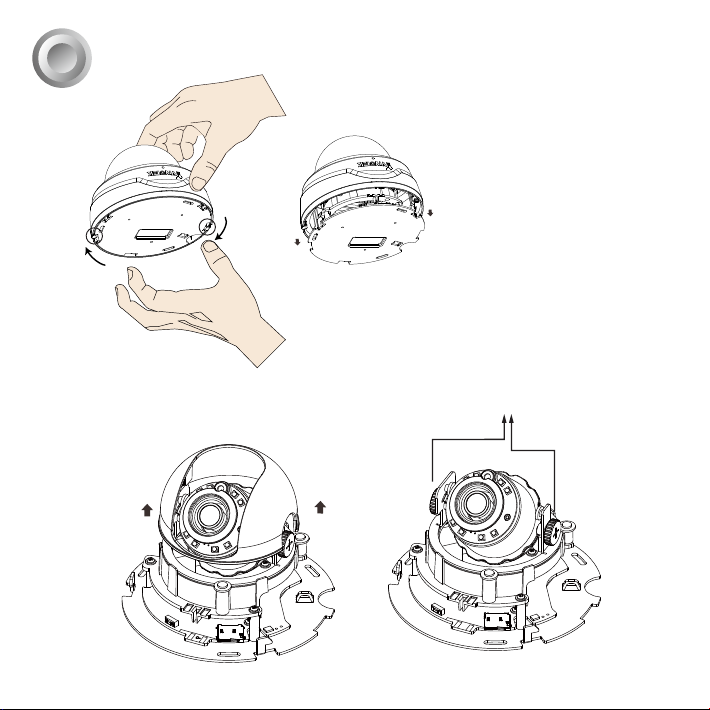

3Hardware Installation / Hardwareinstallation / Hardware installeren
Tilt Adjustment Screw
Neigungseinstellschraube
Bevestigingschroef
2. Then remove the black cover as shown below.
Entfernen Sie anschließend die schwarze Abdeckung wie unten gezeigt.
Verwijder vervolgens de zwarte behuizing zoals hieronder is aangegeven.
1. Remove the dome cover.
Entfernen Sie das Kuppelgehäuse.
Verwijder de koepel.

5
English
•
Deutsch
•
Nederlands
A
A
1. Attach the alignment sticker to the ceilling/wall.
Bringen Sie den Aufkleber an der Decke/Wand an.
Bevestig de bijgesloten uitlijnsticker op het plafond/wand.
2. Drill three pilot holes into the ceilling/wall.
Bohren Sie 3 Löcher in die Decke/Wand.
Boor 3 voorboorgaten in het plafond/muur.
3. If you want to feed the cable through the ceiling/wall, drill a cable hole A as
shown in the above picture.
Wenn Sie das Kabel durch die Decke/Wand führen möchten, bohren Sie ein Loch A für das Kabel
wie oben abgebildet.
De Netwerk Camera kan worden gemonteerd met de kabel door het plafond/wand of met de kabel
aan de zijkant. Als u de kabel door het plafond of muur wilt leggen, boort u een kabelgat A, zoals is
aangegeven in bovenstaande afbeelding.
4. Hammer the supplied plastic anchors into the holes.
Hämmern Sie die beiden mitgelieferten Kunststoffverankerungen in die Bohrungen ein.
Timmer vervolgens de bijgesloten plastic pluggen in de gaten.
5. Secure the camera using the supplied screws.
Schrauben Sie die Kamera mit den mitgelieferten Schrauben fest.
Bevestig de camera met de bijgesloten schroeven.
Deckenbefestigung
Plafondmontage
Wandbefestigung
Wandmontage
Ceiling Mount
Wall Mount

6
5Assigning an IP Address / IP-Adresse zuweisen / Een ip-adres toekennen
1. Install the "Installation Wizard 2."
Installieren Sie den “Installationsassistenten 2”.
Installeer de “Installatiewizard 2.” vanaf de map Software Utility op de software-cd.
2. The program will search for VIVOTEK Video Receivers, Video Servers or Network Cameras on the
same LAN.
Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in
demselben LAN.
Het programma zoekt videoreceivers, videoservers en Netwerk Camera's van VIVOTEK op hetzelfde
lan.
3. Double-click on the camera's MAC address to open a browser management session with the camera.
Klicken Sie doppelt auf die MAC-Adresse, um eine Verwaltungssitzung mit der Netzwerkkamera im
Browser zu öffnen.
Dubbelklik op het MAC-adres van de camera om een browserbeheersessie met de camera te openen.
6Ready to Use / Betriebsfertig / Klaar voor gebruik

7
English
•
Deutsch
•
Nederlands
7Adjusting the Lens / Objektiv einstellen / De lens afstellen
Adjust the camera lens to the desired viewing angle:
Drehen Sie das Kameraobjektiv in den gewünschten Sichtwinkel:
Stel de cameralens af op de gewenste kijkhoek:
1. Loosen the tilt adjustment screws on both sides
Lösen Sie die Neigungseinstellschrauben an beiden Seiten.
Maak de schroeven voor de kantelaanpassing los aan beide zijden.
2. Turns the lens modules toward the direction you prefer.
Drehen Sie die Objektivmodule in die gewünschte Richtung.
Draai de lensmodule in de gewenste richting.
3. Tighten the adjustment screws.
Ziehen Sie die Einstellschrauben fest.
Draai de bevestigingschroeven vast.
1
23
Pan 350°
Schwenken 350°
Pannen 350° Rotate 350°
Drehen 350°
Draaien 350°
Tilt: 60°
Neigen 60°
Kantelen 60°
Loosen Tighten

8
8Completion / Abschluss / Voltooien
1. Attach the black cover.
Befestigen Sie die schwarze Abdeckung.
Bestig de zwarte behuizing.
2. If you feed the cable from the side, remove the plastic side plate B.
Wenn Sie das Kabel von der Seite her verlegen, entfernen Sie die Plastikseite Platte B.
Als u de kabel vanaf de zijkant legt, verwijdert u aan de zijkant de plastic plaat B.
3. Attach the dome cover by aligning the side lid with the crescent cutout.
Richten Sie dazu den seitlichen Deckel am halbkreisförmigen Ausschnitt aus.
Bevestig de koepelvormige behuizing door het uitstekend deel aan de zijkant op de gebogen
uitsnede te richten.
2
1
B
3
Side lid
Seitlicher
Deckel
Uitstekend
deel
