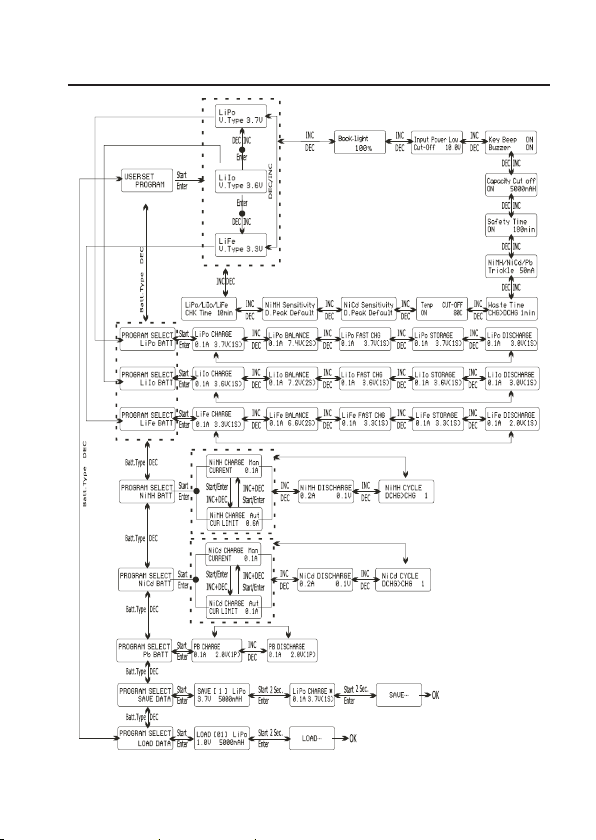

10. Menüstruktur ............................................................................................................... 18
11. Lithium-Akkus (LiPo, LiIon, LiFe) ............................................................................... 19
a) Allgemein ............................................................................................................. 19
b) Akku ohne Balancer-Anschluss laden („CHARGE“) .......................................... 20
c) Akku mit Balancer-Anschluss laden („BALANCE“) ............................................ 22
d) Schnellladung („FAST CHG“) .............................................................................. 23
e) Akku einlagern („STORAGE“) ............................................................................. 23
f) Akku entladen („DISCHARGE“) .......................................................................... 24
12. NiMH- und NiCd-Akkus .............................................................................................. 25
a) Akku laden („CHARGE“) ...................................................................................... 25
b) Akku entladen („DISCHARGE“) .......................................................................... 27
c) Zyklus-Programm („CYCLE“) .............................................................................. 28

3
Seite
13. Bleiakkus (Pb) .............................................................................................................. 29
a) Allgemein .............................................................................................................. 29
b) Akku laden („CHARGE“) ....................................................................................... 29
c) Akku entladen („DISCHARGE“) ........................................................................... 31
14. Akkudaten speichern ................................................................................................... 32
15. Akkudaten laden .......................................................................................................... 34
16. Diverse Grundeinstellungen („USER SET“) ............................................................... 35
17. USB-Ladebuchse ......................................................................................................... 41
18. PC-Anschluss .............................................................................................................. 42
19. Warnmeldungen im Display ........................................................................................ 44
20. Informationen des Ladegeräts .................................................................................... 46
21. Wartung und Reinigung ............................................................................................... 47
22. Handhabung ................................................................................................................ 47
23. Entsorgung ................................................................................................................... 49
a) Allgemein .............................................................................................................. 49
b) Batterien und Akkus .............................................................................................. 49
24. Technische Daten ........................................................................................................ 50

4
1. EINFÜHRUNG
Sehr geehrte Kundin, sehr geehrter Kunde,
mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung
getroffen, für die wir Ihnen danken.
Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für
überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außerge-
wöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.
Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie
mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten
Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte
Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit
einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die
Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.
Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der
jeweiligen Inhaber. Alle Rechte vorbehalten.

5
2. BESTIMMUNGSGEMÄSSE VERWENDUNG
Der „Ultimate Lader-Entlader B6“ dient zum Aufladen von Akkus des Typs NiCd + NiMH
(1-18 Zellen), LiPo/LiIon/LiFe (1-6 Zellen) sowie für Bleiakkus (1-10 Zellen, 2V-20V).
Der Ladestrom kann abhängig von den angeschlossenen Akkus und deren Zellenzahl/
Kapazität zwischen 0.1A und 10A eingestellt werden (siehe Tabellen in Kapitel 24).
Weiterhin können Akkus auch entladen werden; der Entladestrom kann 0.1-5.0A betragen
(siehe Tabellen im Kapitel 24).
Das Ladegerät darf nur an einer stabilisierten Gleichspannung von 11V= bis 18V=
betrieben werden.
Die Bedienung erfolgt über ein zweizeiliges beleuchtetes LC-Display und vier Sensor-
Tasten.
Für LiPo-/LiIon-/LiFe-Akkus ist im Ladegerät ein Balancer integriert, oben am Ladegerät
finden Sie dazu die Balancer-Anschlüsse für den Akku.
Das Produkt ist nur zum Betrieb in trockenen Innenräumen geeignet, es darf nicht feucht
oder nass werden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Beachten Sie alle Sicherheitshinweise und Informationen dieser
Bedienungsanleitung.

6
3. LIEFERUMFANG
• Ladegerät
• Anschlusskabelset
• XH-Balancer-Adapter
• Kabel mit Temperatursensor
• USB-Kabel
• CD mit Treiber/Software
• Bedienungsanleitung
4. SYMBOL-ERKLÄRUNG
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in
dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
¼Das „Pfeil“-Symbol ist zu finden, wenn besondere Tipps und Hinweise zur
Bedienung gegeben werden.

7
5. SICHERHEITSHINWEISE
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung
verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschä-
den übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweis verursacht werden,
übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewähr-
leistung/Garantie!
Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheitshinweise dienen nicht
nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich
bitte die folgenden Punkte aufmerksam durch:
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Produkts nicht gestattet.
• Zur Spannungs-/Stromversorgung darf das Ladegerät nur an einer
stabilisierten Gleichspannung von 11-18V= betrieben werden.
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben
werden. Es darf nicht feucht oder nass werden. Vermeiden Sie direkte
Sonneneinstrahlung, starke Hitze (>35°C) oder Kälte (<0°C). Halten Sie es
fern von Staub und Schmutz. Gleiches gilt für den angeschlossenen Akku.
• Das Produkt ist kein Spielzeug. Es ist nicht für Kinderhände geeignet.
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten!
Das Produkt darf nur an einer solchen Stelle aufgestellt, betrieben oder
gelagert werden, an der es für Kinder nicht erreichbar ist. Kinder könnten
Einstellungen verändern oder den Akku/Akkupack kurzschließen, was zu
einem Brand oder zu einer Explosion führen kann. Lebensgefahr!
• Betreiben Sie das Ladegerät nicht im Innenraum von Fahrzeugen.
• Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen
auf oder neben das Ladegerät.
Wenn diese Flüssigkeiten ins Ladegerät gelangen, wird das Ladegerät
zerstört, außerdem besteht höchste Gefahr eines Brandes.
Trennen Sie in diesem Fall das Produkt sofort von der Betriebsspannung,
trennen Sie den Akku vom Ladegerät. Betreiben Sie das Ladegerät nicht
mehr, bringen Sie es in eine Fachwerkstatt.

8
• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem
Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel
„Technische Daten“.
• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen
und vielfältigen Schutzschaltungen können Fehlfunktionen oder Probleme
beim Aufladen eines Akkus nicht ausgeschlossen werden.
• Wählen Sie für Ladegerät und Akku einen stabilen, ebenen, sauberen,
ausreichend großen Standort.
Stellen Sie Ladegerät und Akku niemals auf brennbaren Flächen auf (z.B.
Teppich). Verwenden Sie immer eine geeignete unbrennbare , hitzefeste
Unterlage.
• Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken
Sie das Ladegerät und/oder den angeschlossenen Akku niemals ab. Lassen
Sie ausreichend Abstand (mind. 20cm) zwischen Ladegerät, Akku und
anderen Objekten.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten
Raum in einen warmen Raum gebracht wurde. Das dabei entstehende
Kondenswasser kann unter Umständen zu Funktionsstörungen oder
Beschädigungen führen!
Lassen Sie das Ladegerät (und den/die Akkus) zuerst auf Zimmertemperatur
kommen, bevor Sie das Ladegerät mit der Versorgungsspannung verbinden
und in Betrieb nehmen. Dies kann mehrere Stunden dauern!
• Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem
Fachmann/Fachwerkstatt durchgeführt werden. Es sind keine für Sie
einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist
das Betreiben des Produkts durch geschultes Personal verantwortlich zu
überwachen.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem
Fall aus bereits geringer Höhe wird es beschädigt.
¼Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein
oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung
abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder
einem anderen Fachmann in Verbindung.

9
6. AKKU-HINWEISE
Obwohl der Umgang mit Akkus im täglichen Leben heute eine Selbstverständlichkeit ist,
bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-/LiFe-Akkus mit
ihrem hohen Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind
diverse Vorschriften unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr
besteht.
Beachten Sie deshalb unbedingt die nachfolgend genannten Informationen und
Sicherheitshinweise zum Umgang mit Akkus.
¼Wenn beim Akku weitere Informationen beiliegen, so sind diese ebenfalls
aufmerksam durchzulesen und zu beachten!
a) Allgemein
• Akkus sind kein Spielzeug. Bewahren Sie Akkus außerhalb der Reichweite
von Kindern auf.
• Lassen Sie Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese
von Kindern oder Haustieren verschluckt werden. Suchen Sie in einem
solchen Fall sofort einen Arzt auf!
• Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen
werden. Es besteht Brand- und Explosionsgefahr!
• Ausgelaufene oder beschädigte Akkus können bei Berührung mit der Haut
Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete
Schutzhandschuhe.
• Herkömmliche nicht wiederaufladbare Batterien dürfen nicht aufgeladen
werden. Es besteht Brand- und Explosionsgefahr!
Nicht wiederaufladbare Batterien sind nur für den einmaligen Gebrauch
vorgesehen und müssen ordnungsgemäß entsorgt werden, wenn sie leer
sind.
Laden Sie ausschließlich dafür vorgesehene Akkus, verwenden Sie ein
geeignetes Ladegerät.
• Akkus dürfen nicht feucht oder nass werden.
• Laden/Entladen Sie Akkus niemals unbeaufsichtigt.

10
• Achten Sie beim Anschluss des Akkus an Ihr Modell oder Ladegerät auf die
richtige Polung (Plus/+ und Minus/- beachten). Bei Falschpolung wird nicht
nur ihr Modell, sondern auch der Akku beschädigt. Es besteht Brand- und
Explosionsgefahr!
Das hier gelieferte Ladegerät verfügt über eine Schutzschaltung gegen
Falschpolung. Trotzdem kann eine Falschpolung in bestimmten Situationen
zu Beschädigungen führen.
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) trennen Sie einen evtl.
angeschlossenen Akku vom Ladegerät, trennen Sie das Ladegerät von der
Versorgungsspannung.
• Laden/Entladen Sie keine Akkus, die noch heiß sind (z.B. durch hohe
Entladeströme im Modell verursacht). Lassen Sie den Akku zuerst auf
Zimmertemperatur abkühlen, bevor Sie ihn laden oder entladen.
• Laden/Entladen Sie niemals beschädigte, ausgelaufene oder verformte
Akkus. Dies kann zu einem Brand oder einer Explosion führen! Entsorgen
Sie solche unbrauchbar gewordenen Akkus umweltgereicht, verwenden Sie
sie nicht mehr.
• Verwenden Sie niemals Akkupacks, die aus unterschiedlichen Zellen
zusammengestellt sind.
• Laden Sie Akkus etwa alle 3 Monate nach, da es andernfalls durch die
Selbstentladung zu einer sog. Tiefentladung kommen kann, wodurch die
Akkus unbrauchbar werden.
• Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen
ist.
• Beschädigen Sie niemals die Außenhülle eines Akkus. Es besteht Brand-
und Explosionsgefahr!
• Laden/Entladen Sie einen Akku niemals direkt im Modell. Entnehmen Sie
den Akku zuerst aus dem Modell.
• Platzieren Sie Ladegerät und Akku auf einer nicht brennbaren, hitzebestän-
digen Oberfläche (z.B. einer Steinfliese). Halten Sie ausreichend Abstand zu
brennbaren Gegenständen. Lassen Sie zwischen Ladegerät und Akku
ausreichend Abstand, legen Sie den Akku niemals auf das Ladegerät.
• Da sich sowohl das Ladegerät als auch der angeschlossene Akku während
des Lade-/Entladevorgangs erwärmen, ist es erforderlich, auf eine
ausreichende Belüftung zu achten. Decken Sie das Ladegerät und den Akku
niemals ab!

11
b) Zusätzliche Informationen zu Lithium-Akkus
Moderne Akkus mit Lithium-Technik verfügen nicht nur über eine deutlich höhere Kapazität
als NiMH- oder NiCd-Akkus, sie haben auch ein wesentlich geringeres Gewicht. Dies
macht diesen Akkutyp z.B. für den Einsatz im Modellbaubereich sehr interessant, meist
werden hier sog. LiPo-Akkus (Lithium-Polymer) verwendet.
LiPo-Akkus (und auch die vom Ladegerät aufladbaren LiFe- und LiIon-Akkus) benötigen
jedoch eine besondere Sorgfalt beim Laden/Entladen sowie bei Betrieb und Handhabung.
Deshalb möchten wir Sie in den folgenden Abschnitten darüber informieren, welche
Gefahren bestehen und wie Sie diese vermeiden können, damit solche Akkus lange Zeit
ihre Leistungsfähigkeit behalten.
¼Beachten Sie zusätzlich das Kapitel 6. a).
• Die Außenhülle von LiPo-Akkus ist sehr empfindlich, sie besteht meist nur
aus einer dicken Folie.
Zerlegen oder beschädigen Sie den Akku niemals, lassen Sie den Akku
niemals fallen, stechen Sie keine Gegenstände in den Akku! Vermeiden Sie
jegliche mechanische Belastung des Akkus, ziehen Sie auch niemals an den
Anschlusskabeln des Akkus! Es besteht Brand- und Explosionsgefahr!
Achten Sie ebenfalls hierauf, wenn der Akku im Modell befestigt wird (bzw.
aus dem Modell entnommen wird).
• Achten Sie bei Betrieb, Auf- oder Entladen, Transport und Aufbewahrung
des Akkus darauf, dass dieser nicht überhitzt. Platzieren Sie den Akku nicht
neben Wärmequellen (z.B. Fahrtregler, Motor), halten Sie den Akku fern von
direkter Sonneneinstrahlung. Bei Überhitzung des Akkus besteht Brand- und
Explosionsgefahr!
Der Akku darf niemals eine höhere Temperatur als 60°C haben (ggf.
zusätzliche Herstellerangaben beachten!).
• Falls der Akku Beschädigungen aufweist (z.B. nach einem Absturz eines
Flugzeug- oder Hubschraubermodells) oder die Außenhülle aufgequollen/
aufgebläht ist, so verwenden Sie den Akku nicht mehr. Laden Sie ihn nicht
mehr auf. Es besteht Brand- und Explosionsgefahr!
Fassen Sie den Akku nur vorsichtig an, verwenden Sie geeignete
Schutzhandschuhe. Entsorgen Sie den Akku umweltgerecht.
• Verwenden Sie zum Aufladen eines Akkus mit Lithiumtechnik nur ein dafür
geeignetes Ladegerät bzw. verwenden Sie das richtige Ladeverfahren.
Herkömmliche Ladegeräte für NiCd-, NiMH- oder Bleiakkus dürfen nicht
verwendet werden, es besteht Brand- und Explosionsgefahr!

12
• Wenn Sie einen Akku mit Lithiumtechnik mit mehr als einer Zelle aufladen,
so verwenden Sie unbedingt einen sog. Balancer (z.B. im hier gelieferten
Ladegerät bereits integriert).
• Laden Sie LiPo-Akkus mit einem Ladestrom von max. 1C (sofern vom
Akkuhersteller nicht anders angegeben!). Das bedeutet, dass der Ladestrom
den auf dem Akku aufgedruckten Kapazitätswert nicht überschreiten darf
(z.B. Akkukapazität 1000mAh, max. Ladestrom 1000mA = 1A).
Bei LiFe- oder LiIon-Akkus beachten Sie unbedingt die Angaben des
Akkuherstellers.
• Der Entladestrom darf den auf dem Akku aufgedruckten Wert nicht
überschreiten.
Ist beispielsweise bei einem LiPo-Akku ein Wert von „20C“ auf dem Akku
aufgedruckt, so entspricht der max. Entladestrom dem 20fachen der
Kapazität des Akkus (z.B. Akkukapazität 1000mAh, max. Entladestrom 20C
= 20x 1000mA = 20A).
Andernfalls überhitzt der Akku, was zum Verformen/Aufblähen des Akkus
oder zu einer Explosion und einem Brand führen kann!
Der aufgedruckte Wert (z.B. „20C“) bezieht sich aber in der Regel nicht auf
den Dauerstrom, sondern nur auf den Maximalstrom, den der Akku kurzzeitig
liefern kann. Der Dauerstrom sollte nicht höher sein als die Hälfte des
angegebenen Wertes.
• Keine Zelle eines LiPo-Akkus darf unter 3.0V (LiFe = 2.0V, LiIon = 2.5V)
entladen werden, dies führt zur Zerstörung des Akkus.
Verfügt das Modell nicht über einen Tiefentladeschutz oder eine optische
Anzeige der zu geringen Akkuspannung, so stellen Sie den Betrieb des
Modells rechtzeitig ein.

13
7. VERWENDBARE AKKUTYPEN
LiPo
Nennspannung: 3,7V/Zelle
Max. Ladespannung: 4,2V/Zelle
Max. Ladestrom für Schnellladen: 1C (oder niedriger)
Entladestrom-Abschaltung bei: 3,0V/Zelle (oder höher)
LiIon
Nennspannung: 3,6V/Zelle
Max. Ladespannung: 4,1V/Zelle
Max. Ladestrom für Schnellladen: 1C (oder niedriger)
Entladestrom-Abschaltung bei: 2,5V/Zelle (oder höher)
LiFe
Nennspannung: 3,3V/Zelle
Max. Ladespannung: 3,6V/Zelle
Max. Ladestrom für Schnellladen: 4C (oder niedriger)
Entladestrom-Abschaltung bei: 2,0V/Zelle (oder höher)
Falls Sie verschiedene Lithium-Akkus besitzen und mit dem Ladegerät laden
bzw. entladen möchten, ist vor dem Anschluss der richtige Akkutyp (LiPo,
LiIon, LiFe) einzustellen.
Bei falscher Wahl des Akkutyps kann der Akku explodieren oder in Brand
geraten!
NiCd
Nennspannung: 1,2V/Zelle
Max. Ladespannung: 1,5V/Zelle
Max. Ladestrom für Schnellladen: 1C (oder niedriger); bei speziellen dafür
ausgelegten Akkus bis zu 2C
Entladestrom-Abschaltung bei: 0,85V/Zelle (oder höher)

14
NiMH
Nennspannung: 1,2V/Zelle
Max. Ladespannung: 1,5V/Zelle
Max. Ladestrom für Schnellladen: 1C (oder niedriger); bei speziellen dafür
ausgelegten Akkus bis zu 2C
Entladestrom-Abschaltung bei: 1,0V/Zelle (oder höher)
Pb (Bleiakkus)
Nennspannung: 2,0V/Zelle
Max. Ladespannung: 2,46V/Zelle
Max. Ladestrom für Schnellladen: 0,4C (oder niedriger)
Entladestrom-Abschaltung bei: 1,75V/Zelle (oder höher)

15

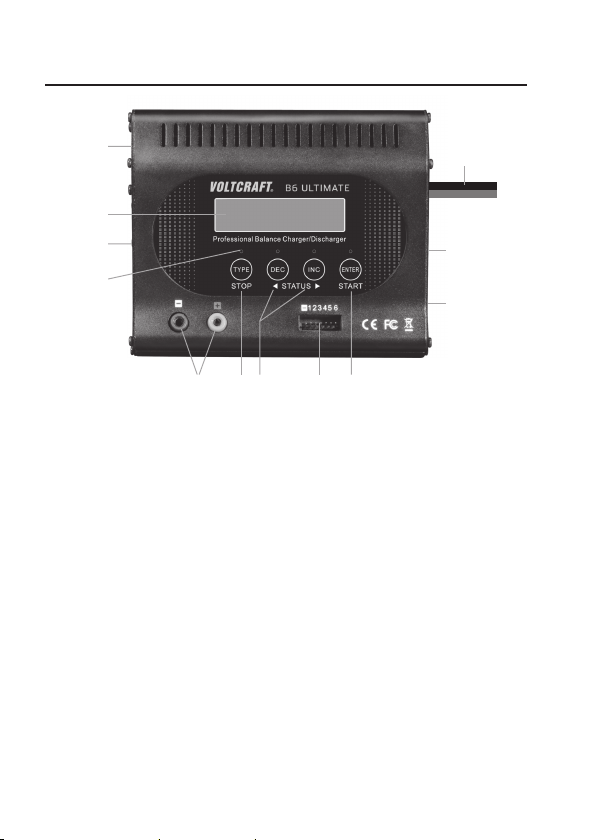

8. BEDIENELEMENTE
1 Lüfter
2 Beleuchtetes LC-Display
3 3pol. Buchse für Temperatursensor
4 Kontroll-LEDs (je eine pro Taste, leuchtet bei Tastenbetätigung auf)
5 Rundbuchsen (4mm) zum Anschluss des Akkus
6 Taste „TYPE/STOP“ für Menü-Auswahl und zum Anhalten des Ladevorgangs
7 Tasten „DEC“ und „INC“ (bzw. „STATUS“) für Werte-Eingabe und Anzeige der Werte
der Einzelzellen beim Balance-Lademodus
8 Balancer-Anschlüsse für 2- bis 6zellige LiPo-/LiIon-/LiFe-Akkus
9 Taste „ENTER/START“ für Starten/Fortsetzen des Ladevorgangs bzw. zur Bestätigung
einer Einstell-/Bedienfunktion
10 Mini-USB-Buchse für Verbindung zu einem Computer
11 USB-A-Buchse, für Stromversorgung von USB-Geräten (z.B. USB-Ladekabel o.ä.)
12 Anschlusskabel zur Stromversorgung des Ladegeräts
976
1
3
12
11
10
2
85
4

16
9. INBETRIEBNAHME
Das Ladegerät muss mit einer stabilisierten Gleichspannung (11-18V=) betrieben werden.
Betreiben Sie das Ladegerät niemals an einer anderen Spannung, dies
zerstört das Ladegerät, Verlust von Gewährleistung/Garantie!
Je nach angeschlossenem Akku ist ein Ladestrom von bis zu 10A möglich.
Aus diesem Grund muss die Stromversorgung entsprechend stark gewählt
werden.
Verbinden Sie die Anschlusskabel (12) mit der Stromversorgung, achten Sie auf die
richtige Polarität (Plus/+ und Minus/- beachten! Das rote Kabel muss mit dem positiven Pol
(Plus/+) verbunden werden, das schwarze Kabel mit dem negativen Pol (Minus/-).
Das Ladegerät gibt einen kurzen Signalton ab, das LC-Display leuchtet auf. Das Ladegerät
befindet sich jetzt im Hauptmenü:
Beispiel:
Beachten Sie bitte folgende Punkte, bevor Sie einen Akku anschließen/laden:
• Falls noch nicht geschehen, lesen Sie unbedingt das Kapitel 5 und 6
vollständig und aufmerksam durch.
• Wissen Sie genau, welche Daten der Akku hat? Unbekannte oder
unbedruckte Akkus, deren Werte Sie nicht kennen, dürfen nicht angeschlos-
sen/geladen/entladen werden!
• Haben Sie das richtige Ladeprogramm entsprechend dem vorhandenen
Akkutyp gewählt? Falsche Einstellungen beschädigen das Ladegerät und
den Akku, außerdem besteht Brand- und Explosionsgefahr!
• Haben Sie den passenden Ladestrom eingestellt?
• Haben Sie die richtige Spannung eingestellt (z.B. bei mehrzelligen LiPo-
Akkus)? Ein zweizelliger LiPo-Akku kann u.U. parallelgeschaltet sein (3.7V)
oder in Reihe (7.4V).
• Sind alle Verbindungskabel und Anschlüsse einwandfrei, halten die Stecker
fest in den Anschlussbuchsen? Ausgeleierte Stecker und beschädigte Kabel
sollten ausgetauscht werden.
PROGRAM SELECTPROGRAM SELECT
PROGRAM SELECTPROGRAM SELECT
PROGRAM SELECT
NiMH BATTNiMH BATT
NiMH BATTNiMH BATT
NiMH BATT

17
• Beim Anschluss eines Akkus an das Ladegerät verbinden Sie immer zuerst
das Ladekabel mit dem Ladegerät und erst danach den Akku mit dem
Ladegerät/Ladekabel. Beim Abstecken gehen Sie in umgekehrter
Reihenfolge vor (zuerst Akku vom Ladekabel trennen, dann das Ladekabel
vom Ladegerät).
Andernfalls besteht die Gefahr eines Kurzschlusses (z.B. durch die beiden
4mm-Rundstecker des Ladekabels).
• Laden Sie immer nur einen Akku bzw. einen Akkupack.
• Wenn Sie selbst-konfektionierte Akkupacks aufladen wollen, so müssen die
Zellen baugleich sein (gleicher Typ, gleiche Kapazität, gleicher Hersteller).
Außerdem müssen die Zellen den gleichen Ladezustand haben (LiPo-Akkus
können über den Balancer entsprechend ausgeglichen werden, andere
Akkuspacks, z.B. NiMH oder NiCd, jedoch nicht).
Allgemeine Bedienung der Menüs (Übersicht siehe Kapitel 10):
• Wählen Sie im Hauptmenü wie beschrieben mit der Taste „TYPE/STOP“ das
gewünschte Untermenü aus und bestätigen Sie die Auswahl mit der Taste „ENTER/
START“.
• Mit den Tasten „INC“ und „DEC“ lassen sich die verschiedenen Einstellungen aufrufen.
• Um einen Wert zu verändern, drücken Sie die Taste „ENTER/START“, die Anzeige
blinkt.
• Verändern Sie den im Display angezeigten Wert mit der Taste „INC“ bzw. „DEC“.
• Speichern Sie den (veränderten) Wert mit der Taste „ENTER/START“.
• Verlassen Sie das Einstellmenü mit der Taste „TYPE/STOP“, Sie befinden sich dann
wieder im Hauptmenü.

18
10. MENÜSTRUKTUR

19
11. LITHIUM-AKKUS (LIPO, LIION, LIFE)
a) Allgemein
Dieses Ladeprogramm ist nur geeignet für Akkus mit Lithium-Technik „LiPo“,
„LiIon“ und „LiFe“. Die jeweilige Bauart des Akkus, den Sie am Ladegerät
anschließen wollen, muss vor dem Start eines Lade-/Entladevorgangs
eingestellt werden (in den „User“-Einstellungen, siehe Kapitel 16).
Wenn der Akku einen Balancer-Anschluss besitzt, so müssen beim Laden/
Entladen des Akkus nicht nur die Anschlusskabel des Akkus, sondern auch der
Balancer-Anschluss mit dem Ladegerät verbunden werden.
Wählen Sie den richtigen Balancer-Anschluss je nach Zellenzahl.
Es gibt verschiedene Bauarten für den Balancer-Stecker. Wenden Sie deshalb
keine Gewalt an, wenn der Stecker nicht passt! Im Zubehörhandel gibt es
passende Adapter für die Balancer-Stecker.
Nur bei Verwendung eines Balancers (im Ladegerät „B6“ integriert) so haben
alle Zellen eines mehrzelligen Akkupacks nach dem Ladevorgang die gleiche
Spannung und es kommt nicht zu einer Überladung einer der Zellen (Brand-
und Explosionsgefahr) bzw. zu einer Tiefentladung einer der Zellen
(Beschädigung des Akkus).
Der einzustellende Ladestrom ist abhängig von der Kapazität des Akkus und
der Bauart (siehe Kapitel 7). Beachten Sie die Angaben des Akkuherstellers.
Wählen Sie im Hauptmenü (Anzeige siehe Kapitel 9) mit der Taste „TYPE/STOP“ das
Akku-Programm „LiPo BATT“ (siehe nachfolgenden Hinweis) aus und bestätigen Sie dies
mit der Taste „ENTER/START“.
¼Je nachdem, welchen Akkutyp Sie in den „User“-Einstellungen (Kapitel 16)
ausgewählt haben, wird im Display „LiPo BATT“ (Grundeinstellung bei Lieferung),
„LiIo BATT“ oder „LiFe BATT“ angezeigt.
Kontrollieren Sie, ob der im Display angezeigte Akkutyp (z.B. „LiPo“) mit dem Akku
übereinstimmt, den Sie laden bzw. entladen wollen.
Wollen Sie LiIon- oder LiFe-Akkus laden, so müssen Sie in den „User“-Einstellungen
(Kapitel 16) den richtigen Akkutyp wählen!

20
Danach können mit den Tasten „INC“ und „DEC“ die verschiedenen Funktionen
ausgewählt werden:
• „CHARGE“: Lithium-Akku ohne Balanceranschluss laden
• „BALANCE“: Lithium-Akku mit Balanceranschluss laden
• „FAST CHG“: Schnellladung eines Akkus
• „STORAGE“: Akkus auf einen bestimmten Spannungswert laden bzw. entladen
• „DISCHARGE“: Akku entladen
b) Akku ohne Balancer-Anschluss laden („CHARGE“)
• Nach Auswahl von „CHARGE“ erscheint z.B. folgende Anzeige:
Der Wert links in der unteren Zeile gibt den Ladestrom an, der Wert rechts die Spannung
bzw. die Zellenzahl des Akkupacks (hier im Beispiel ein 3zelliger LiPo-Akkupack,
3x 3.7V = 11.1V).
¼Den Akkutyp (LiPo, LiIon, LiFe) wählen Sie wie in Kapitel 16 beschrieben aus.
• Wenn die Werte verändert werden sollen, so drücken Sie die Taste „ENTER/START“.
Der Ladestrom blinkt. Verändern Sie den Ladestrom mit den Tasten „INC“ und „DEC“,
bestätigen Sie den Wert mit der Taste „ENTER/START“.
¼Der maximal mögliche Ladestrom ist abhängig vom Akkutyp und der Zellenzahl.
Beachten Sie dazu das Kapitel „Technische Daten“ am Ende dieser Bedienungsan-
leitung.
• Daraufhin blinkt die Spannung. Verändern Sie diese mit den Tasten „INC“ und „DEC“.
Dabei ist zu beachten, dass die Spannung nur anhand der Zellenzahl verändert wird
(z.B. eine Zelle = 3.7V, zwei Zellen = 7.4V usw.). Bestätigen Sie die Einstellung mit der
Taste „ENTER/START“.
• Um den Ladevorgang zu starten, halten Sie die Taste „ENTER/START“ länger gedrückt
(ca. 3 Sekunden).
• Falls die Einstellungen falsch sind bzw. das Ladegerät einen Fehler feststellt, so wird ein
Warnsignal ausgegeben und eine entsprechende Information im Display.
LiPo CHARGELiPo CHARGE
LiPo CHARGELiPo CHARGE
LiPo CHARGE
2.0A 11.1V(3S)2.0A 11.1V(3S)
2.0A 11.1V(3S)2.0A 11.1V(3S)
2.0A 11.1V(3S)
