Voyager WVOS43 User manual

WVOS43
Digital Wireless
Observation System
PATENT PENDING
YOU WILL NEED:
●Voltage Meter
●Water proof sealant
●Drill with 1/8" drill bit
●Phillips head screwdriver
English
KEY FEATURES:
●Easy installation, fits most applications
●4.3" monitor comes with suction cup mount and
12 Volt DC plug for easy portability
●Camera connects to rear clearance light or 12V circuit
●WiSight®technology- no cable or wiring necessary
●No interference
●Signal transmits through and around objects up to 60+ feet away
●Sharp, clear, uninterrupted picture
●Expandable up to four wireless cameras (WVCMS130AP) and one Voyager wired camera
●Mirror or Normal View selectable
Package includes a 4.3" LCD color monitor, one 12 Volt DC accessory plug, one wired
camera cable input, a suction cup monitor mount, one rear color camera, stainless steel
hardware, and non-corrosive camera mounting bracket.

EN-01
INSTALLING THE CAMERA
1. Choose a location close to the rear clearance lights so you
can easily splice the power and ground connections.
2. Using a voltage meter, measure the clearance light wiring
to determine positive/negative polarity.
3. Connect the red wire from the camera to the positive
wire in the rear clearance lights.
4. Connect the black wire from the camera to the
negative wire in the rear clearance lights.
5. Pre-drill the screw holes for the mounting
bracket with an 1/8" drill bit.
6. Apply a weather proof sealant to the pre-drilled holes.
7. Align the bracket to the holes.
8. Install the bracket with the supplied Tapping P/H screws with washers.
9. Apply additional sealant to the screw heads and bracket to ensure a
weather proof seal.
10. Align the camera in the bracket
(Figure 1).
11. Install with the supplied Hex
Socket Head stainless screws
and larger washers in the
corresponding holes(Figure 2).
12. Camera should be adjusted for
optimum view before these
screws are fully tightened.
LED Assisted
Illumination Microphone
Installation
Screw For Use
●Hex socket Head M4xM6L
stainless screw
●Flat washers 4.5x9.5x1mm
●Stainless Allen wrench
Figure 1
Figure 2
12V DC
Standard Cable
Connector
Waterproof Camera
Connector
Ground/Shield Grommet To Seal Through
Vehicle Exterior
Red
Black

EN-02
INSTALLING THE MONITOR
1. Plug power cable into the back of the monitor.
2. Attach the suction cup mount to the rear of the monitor with the supplied bracket.
3. Locate flat section of glass on your windshield (that does not block your vision)
and apply suction cup. Snap the lever into the locked position (Figure 5).
4. Connect the power cord to a 12 Volt DC outlet.
5. Align the antenna to its upright position, parallel to the monitor.
PAIRING PROCESS
This system has Auto-Pairing function. If your monitor is not receiving a signal from
the camera; the two may not be paired correctly.
1. Monitor must be connected to 12 Volt DC power supply.
2. Press the SELECT/PAIR button on the front of the monitor expected mode & select the
appropriate AV source (AV1-AV4)
3. Press and hold the "SELECT/PAIR" button on the front of the monitor for 5 seconds and
release. (Monitor will display "PAIRING START")
4. Apply 12 Volt DC power to the camera.(Camera 1 - Camera 4 corresponding to
Monitor's AV1 - AV4)
OPERATION
1. Press the power button on the monitor and turn on your vehicle's parking lights.
2. In the top left corner of the monitor, you will see the signal strength meter.
3. Adjust the suction cup bracket to provide the best viewing angle.
If done correctly, monitor will display "SAVE DATA". If pairing is not successful, the
monitor will display "PAIRING FAIL". If you receive this message, repeat steps 3-4.
Figure 5

EN-03
1.POWER KEY
- Press once to turn on the monitor.
- Press again to turn off the monitor.
2.SELECT/PAIR KEY
- Press the SELECT/PAIR key less 1 second, the channel will be changed.
- Press the SELECT/PAIR key over 5 seconds, the pairing mode is enabling.
3.MENU KEY
- Press less than 1 second enters the Contrast, Brightness, Color, Tint, Mirror, AutoPower,
Dimming, Screen Saver and Scale Marker adjustment mode.
- Press the up or down key to adjust the level of menu.
Contrast Brightness
1
KEY FUNCTION
2
4
5
3
Power key
Select/Pair Key
Up Key
Down key
Menu key

EN-04

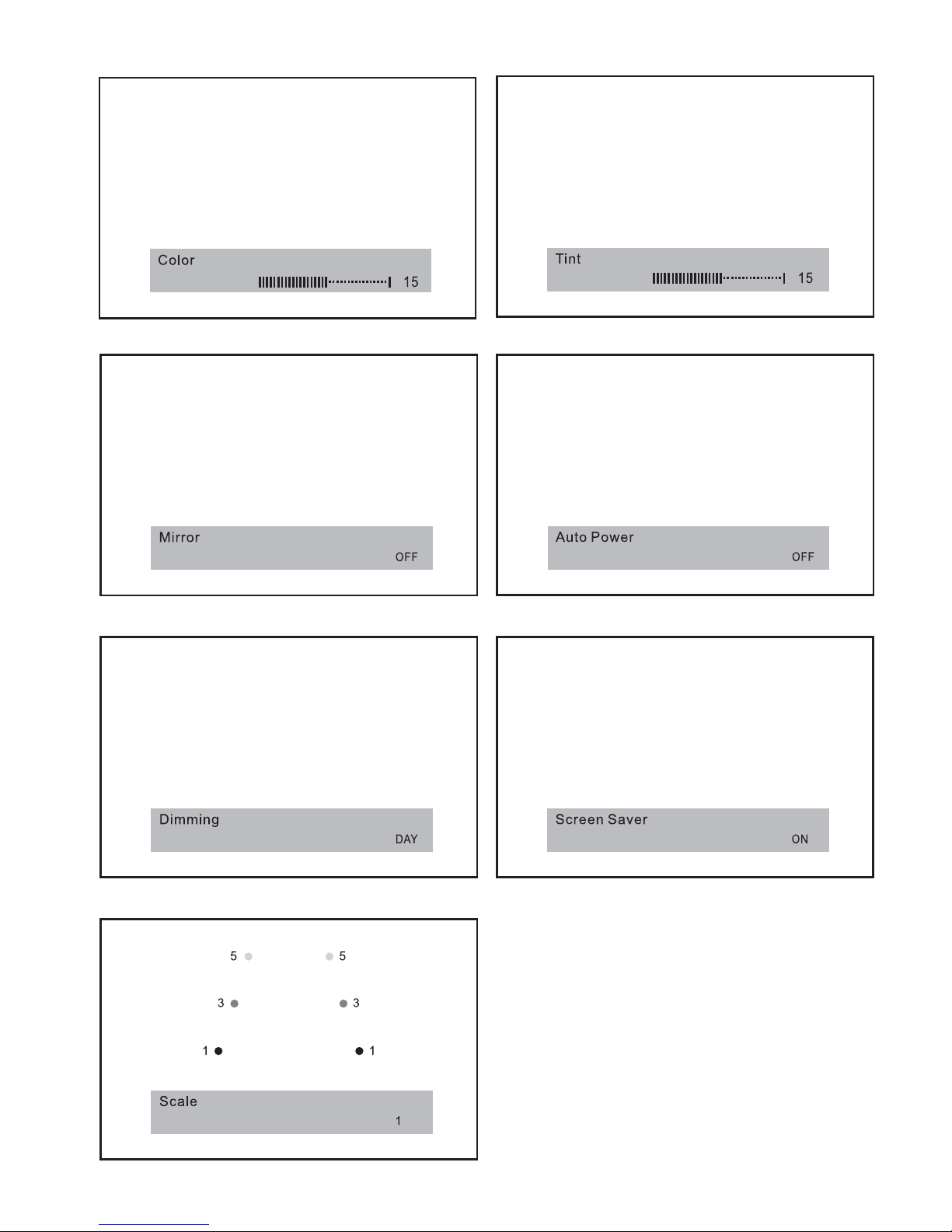

Dimmimg Screen Saver
Scale Marker
Color Tint
Mirror AutoPower

EN-05
Function for Dimmimg
- Pressing “UP” key to change the Dimming setting to DAY or NIGHT when accessed menu
adjust mode.
- Pressing “DOWN” key to change the Dimming setting to DAY or NIGHT when accessed
menu adjust mode.
Note:
The luminance is 100% when DAY mode.
The luminance is 50% when NIGHT mode.
Function for Screen Saver
- Pressing “UP” key to change the Screen Saver setting to ON or OFF when accessed
menu adjust mode
- Pressing “DOWN” key to change the Screen Saver setting to OFF or ON when accessed
menu adjust mode.
Note:
The luminance is 10% when Screen Saver ON.
The screen saver will run when no any key is presses within 1 minute.
The luminance will back to DAY or NIGHT when press any key.
4.UP AND 5.Down KEYS
Function for Brightness, Contrast, Color, and Tint Control
- Pressing “UP” key to increases brightness, contrast, color, or tint level when accessed
menu adjust mode.
- Pressing “DOWN” key to decreases brightness, contrast, color, or tint level when accessed
menu adjust mode.
Function for Mirror Control
- Pressing “UP” key to change the mirror setting to ON or OFF when accessed menu adjust
mode.
- Pressing “DOWN” key to change the mirror setting to OFF or ON when accessed menu
adjust mode.
Function for AutoPower
- Pressing “UP” key to change the Autopower setting to ON or OFF when accessed menu
adjust mode.
- Pressing “DOWN” key to change the Autopower setting to OFF or ON when accessed
menu adjust mode.
Note:
Auto power on - The system automatically returns to a power on state when switch on.
Auto power off - The system automatically returns to a power off state when switch on.

EN-06
Function for Speaker Volume Control
- Pressing “UP“ key to increases volume level.
- Pressing “DOWN” key to decreases volume level.
Volume
2. Mode1 3. Mode 2
4. Mode 3 5. Mode 4
Function for Scale Marker
- Press “UP” or “DOWN” to change the Scale Marker mode.
1.OFF mode

EN-07
FCC IMPORTANT NOTE:
15.105(b)
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not occur
in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
15.21
You are cautioned that changes or modifications not expressly approved by the part
responsible for compliance could void the user’s authority to operate the equipment.
To comply with the FCC RF exposure compliance requirements, the antenna(s) used for
this transmitter must be installed to provide a separation distance of at least 20 cm from all
persons and must not be co-located or operating in conjunction with any other antenna or
transmitter. No change to the antenna or the device is permitted.
Any change to the antenna or the device could result in the device exceeding the RF
exposure requirements and void user's authority to operate the device.
CAMERA-MONITOR WARNINGS!
1. Camera/Monitor system aids in the use of, but does not replace vehicle
side/rear-view mirrors.
2. Objects in Camera/Monitor view are closer than they appear.
When backing up, processed cautiously and be prepared to stop.
NOTICE 1 :
The changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
NOTICE 2:
Our WiSight wireless technology operates at nearly the same performance level as a wired
system. However, slight delays and signal reductions are possible due to application or
environmental factors.
It is recommended to maintain at least three feet in between any RF transmitting/receiving
devices including the WiSight components. This can include, but not limited to, in-vehicle
Wi-Fi systems, personal Wi-Fi hotspots, Bluetooth devices or additional wireless monitors &
cameras.
If you have a Voyager WiSight Digital Wireless Observation System along with any other

EN-08
TROUBLE SHOOTING
Monitor will not turn on.
Monitor displays "No Signal".
Intermittent reception.
- Check power cord connection at monitor
and 12VDC socket.
- Check fuse in cigarette socket adapter.
- Check 12VDC power at camera.
- Make sure antenna is tight and pointed
correctly.
- Make sure monitor is set to AV1.
- Try manually pairing the system.
see pairing Process for instructions.
- Make sure antenna is tight and installed
vertically.
For further technical support call: 1-877-305-0445
Features and specifications subject to change with out noticve
device that transmits or receives and you are experiencing difficulty in
operating the system, the device(s) may be too close to either the WiSight
Monitor or Camera.
Change the placement to at least three feet between devices and re-test for
proper operation.

Español
WVOS43
Sistema de vigilancia
digital inalámbrico
NECESITARÁ:
●Voltímetro
●Impermeabilizante
●Taladro con broca de 1/8"
●Destornillador de cabeza Phillips
PATENTE PENDIENTE
W
S
d
CARACTERÍSTICAS PRINCIPALES:
●Fácil instalación, se adapta a la mayoría de las aplicaciones
●El monitor de 4.3" incluye una ventosa de montaje y un
enchufe de 12V DC para hacerlo completamente portátil
●La cámara se puede conectar a una luz trasera de gálibo o a un circuito de 12V
●Tecnología WiSight®: sin necesidad de conexiones ni cableado
●Sin interfaz
●La señal se transmite a través y alrededor de los objetos a hasta 60 pies (20 metros)
●Imagen clara y precisa, sin interrupciones
●Ampliable a hasta cuatro cámaras inalámbricas (WVCMS130AP) y una cámara Voyager
con cable
●Posibilidad de seleccionar entre Vista Normal y Espejo
El envase incluye un monitor en color LCD de 4.3", un enchufe accesorio de 12V DC, un
cable de entrada para la cámara, una ventosa de montaje del monitor, una cámara
trasera en color, equipo de acero inoxidable y abrazadera de montaje anti-corrosión.

ES-01
Iluminación
asistida por
LED Micrófono
Instalación
Instalación de tornillos
•Instalación de tornillos
M4x6L de cabeza hexagonal
•Arandelas planas
4.5x9.5x1mm inoxidables
•Llave Allen
Figura 1
Figura 2
CC 12V
Conector de
cable estándar Conector de cámara
Tierra/Blindaje Sello arandela al exterior
del Vehículo
INSTALACIÓN DELACÁMARA
1. Escoja un lugar cerca de las luces de despeje traseras para que
pueda empalmar fácilmente las conexiones de alimentación y tierra.
2. Con un voltímetro, mida el cableado de las luces de despeje para
determinar la polaridad positiva/negativa.
3. Conecte el hilo rojo de la cámara al hilo positivo en las luces de
despeje traseras.
4. Conecte el hilo negro de la cámara al hilo negativo en las luces
de despeje traseras.
5. Pre-taladre los orificios de los tornillos para el soporte de
montaje con un taladro con broca de 1/8".
6. Aplique un impermeabilizante a los orificios pre-taladrados.
7. Alinee el soporte con los orificios.
8. Instale el soporte con los tornillos C/P con arandelas que vienen con el dispositivo.
9. Para garantizar un sellado impermeable, aplique impermeabilizante también a las
cabezas de los tornillos y al soporte.
10. Alinee la cámara en el soporte
(Figura 1).
11. Instale con los tornillos
inoxidables M4X6L de cabeza
hexagonal y las arandelas
(Figura 2).
12. La cámara debe ajustarse para
obtener la vista óptima antes de
apretar completamente estos
tornillos.
Rojo
Negro

ES-02
INSTALACION DELAPANTALLA
1. Conecte el cable de energía a la parte posterior de la pantalla.
2. Fije la ventosa de montaje a la parte trasera del monitor utilizando la abrazadera
proporcionada.
3. Elija una zona plana en su parabrisas (que no obstaculice su visión) y ponga la
ventosa. Coloque la palanca en la posición de bloqueo (Figura 5).
4. Conecte el cable de energía a la salida de 12 Voltios OC.
5. Alinee la antena en posición vertical, paralela a la pantalla.
OPERACIÓN
1. Presione el botón de encendido (power) en la pantalla y encienda las luces del vehículo.
2. En la esquina superior izquierda del monitor verá el medidor de intensidad de señal.
3. Mueva el soporte ventosa para un mejor ángulo de visión.
PROCESO DESINCRONIZACIÓN
Este Sistema tiene una función de Asociación Automática. Si su monitor no recibe señal
de la cámara, puede que no estén asociadas correctamente.
1. El monitor debe estar conectado a la alimentación de 12 Voltios CC.
2. Presiona el botón "SELECT/PAIR" (SELECCIONAR/CONECTAR) en la parte delantera
del monitor del modo experto y elige la fuente AV adecuada (AV1-AV4).
3. Mantenga pulsado el botón "SELECT / PAIR" situado en la zona frontal del monitor
durante 5 segundos y suéltelo. (El monitor mostrará "START PAIRING", (“INICIANDO
CONEXIÓN”))
4. Aplica a la cámara una tensión de 12 V en continua (Cámara 1 - Cámara 4
corresponden a los monitores AV1 - AV 4)
Si se ha realizado correctamente, el monitor mostrara “SAVE DATA” (“GUARDAR DATOS”).
Si la asociación no es exitosa, el monitor mostrara “PAIRING FAIL” (“FALLO DE CONEXIÓN”).
Si recibe este mensaje repita los pasos 3-4.
Figura 5

ES-03
1. TECLA DE ENCENDIDO/APAGADO
- Presione una vez para encender el monitor.
- Vuelva a presionar para apagar el monitor.
2. TECLA SELECCIONAR/CONECTAR
- Presione la tecla SELECCIONAR/CONECTAR durante menos de 1 segundo para
cambiar el canal.
- Presione la tecla SELECCIONAR/CONECTAR durante más de 5 segundos y se
activará el modo de conexión BT.
3. TECLA MENÚ
- Presione durante menos de 1 segundo para acceder al modo de configuración
de Contraste, Brillo, Color, Tinte, Espejo, Encendido/Apagado Automático,
Atenuación, Salvapantallas y Marcador de Escala.
- Presione la tecla arriba o abajo para seleccionar el nivel del menú.
Contraste Brillo
1
FUNCIONES DELAS TECLAS
2
4
5
3
Tecla de
Encendido/Apagado
Tecla
Seleccionar/Conectar
Tecla Arriba
Tecla Abajo
Tecla Menú

ES-04
Atenuación Salvapantallas
Marcador de Escala
Color Tinte
Espejo Encendido/Apagado Automático

ES-05
TECLAS 4. ARRIBA Y 5. ABAJO
Función para el Control del Brillo, Contraste, Color y Tinte
- Presione la tecla “ARRIBA” para aumentar el nivel de brillo, contraste, color o
tinte, accediendo desde el modo de ajuste del menú.
- Presione la tecla “ABAJO” para disminuir el nivel de brillo, contraste, color o
tinte, accediendo desde el modo de ajuste del menú.
Función para el Control de Espejo
- Presionando la tecla “ARRIBA” cambiará el ajuste de espejo de ON (ENCENDIDO)
a OFF (APAGADO), accediendo desde el modo de ajuste del menú.
- Presionando la tecla “ABAJO” cambiará el ajuste de espejo de OFF (APAGADO) a
ON (ENCENDIDO), accediendo desde el modo de ajuste del menú.
Función para el Encendido/Apagado Automático
- Presionando la tecla “ARRIBA” cambiará el ajuste de Encendido/Apagado
Automático de ON (ENCENDIDO) a OFF (APAGADO), accediendo desde el modo
de ajuste del menú.
- Presionando la tecla “ABAJO” cambiará el ajuste de Encendido/Apagado
Automático de OFF (APAGADO) a ON (ENCENDIDO), accediendo desde el modo
de ajuste del menú.
Nota:
Auto Encendido: El sistema vuelve automáticamente al estado encendido mientras
está encendido.
Auto Apagado: El sistema vuelve automáticamente al estado apagado mientras
está encendido.
Función para la Atenuación
- Presionando la tecla “ARRIBA”, cambiará el ajuste de Atenuación de DÍA a
NOCHE, accediendo desde el modo de ajuste del menú.
- Presionando la tecla “ABAJO”, cambiará el ajuste de Atenuación de NOCHE a DÍA,
accediendo desde el modo de ajuste del menú.
Nota:
En el modo DÍA la luminosidad es del 100%.
En el modo NOCHE la luminosidad es del 50%.
Función para el Salvapantallas
- Presione la tecla “ARRIBA” para pasar la configuración del Salvapantallas de ON
(ENCENDIDO) a OFF (APAGADO), accediendo desde el modo de configuración
del menú.
- Presione la tecla “ABAJO” para pasar la configuración del Salvapantallas de OFF
(APAGADO) a ON (ENCENDIDO), accediendo desde el modo de configuración del
menú.
Nota:
Cuando el Salvapantallas está en ON (ENCENDIDO), la luminosidad es del 10%.
El salvapantallas se activará cuando no se presione ninguna tecla durante más
de 1 minuto.
La luminosidad volverá a los modos DÍA o NOCHE al presionar cualquier tecla.

ES-06
Función para el Control de Volumen de los Altavoces:
- Presionando la tecla “ARRIBA“, sube el nivel de volumen.
- Presionando la tecla “ABAJO”, baja el nivel de volumen.
Volumen
2. Modo 1 3. Modo 2
4. Modo 3 5. Modo 4
Función para el Marcador de Escala
- Presione “ARRIBA” o “ABAJO” para cambiar el modo de Marcador de Escala.
1. Modo OFF (APAGADO)

ES-07
NOTA FCC IMPORTANTE:
15.105(b)
Este equipo ha sido probado y se ha determinado que cumple con los límites para un
dispositivo digital de Clase B, según lo expuesto en la parte 15 de las Normas FCC.
Estos límites están diseñados para proporcionar una protección razonable contra
interferencias perjudiciales en una instalación residencial. Este equipo genera, usa y
puede irradiar energía de radiofrecuencia, y, si no se instala o utiliza según indican las
instrucciones, puede provocar interferencias perjudiciales en las comunicaciones por
radio. Sin embargo, no hay garantía de que no vayan a producirse interferencias en una
instalación particular. Si este equipo está provocando interferencias perjudiciales para
la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo
el equipo, se anima al usuario a intentar corregir la interferencia mediante una o más de
las siguientes medidas:
- Reorientar o reubicar la antena de recepción.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo a una toma de corriente de un circuito diferente de aquél al
que está conectado el receptor.
- Consultar al distribuidor o a un técnico experimentado de radio/TV para obtener
asistencia.
15.21
Le prevenimos que cualquier cambio o modificación que no cuente con la aprobación
expresa de la parte responsable del cumplimiento podía anular la autorización del
usuario para operar este equipo.
Para obedecer los requisitos de cumplimiento sobre exposición RF de la FCC, La(s)
antena(s) utilizada(s) con este transmisor debe(n) ser instalada(s) de forma que de(n)
una distancia de separación de por lo menos 20 cm con cualquier persona y no debe(n)
estar ubicada(s) o funcionar conjuntamente con otra antena o transmisor. no se permite
realizar cambios en la antena o al dispositivo. Podría hacer que el dispositivo exceda
los requisitos sobre exposición
¡ADVERTENCIAS SOBRE LA CÁMARA Y EL MONITOR!
1. El sistema de cámara/monitor ayuda a usar los espejos de vista lateral/trasera del
vehículo, pero no los reemplaza.
2. Los objetos en vista de cámara/monitor están más cerca de lo que parecen.
Al retroceder, avance con cautela y esté preparado para detenerse.
AVISO 1 :
Los cambios o modificaciones no aprobados expresamente por la parte responsable del
cumplimiento podrían invalidar la autoridad del usuario para operar el equipo.
AVISO 2:
Nuestra tecnología inalámbrica WiSight opera casi al mismo nivel de rendimiento que
un sistema con cable. Sin embargo, puede haber ligeros retrasos y reducciones de
señal debido a algunos factores de la aplicación o el entorno.
Se recomienda mantener al menos un metro (tres pies) de distancia entre cualquier
dispositivo transmisor/receptor de RF, incluidos los componentes de WiSight.

ES-08
LOCALIZACIÓN DEPROBLEMAS
El monitor no se
enciende.
Aparece “Sin Señal” en
el monitor.
Recepción intermitente.
- Compruebe la alimentación de CC 12V en la cámara.
- Compruebe que la antena esté firme y apuntada
correctamente.
- Compruebe que el monitor esté configurado en AV1.
- Trate de conectar manualmente el sistema.
Vea instrucciones en Proceso de Conexión.
- Compruebe que la antena esté firme e instalada
verticalmente.
Para recibir soporte técnico llame al: 1-877-305-0445
- Revise la conexión del cable eléctrico al monitor y a la
toma de CC 12V.
- Revise el fusible en el adaptador del encendedor de
cigarrillos.
Características y especificaciones sujetas a cambios sin previo aviso.
Esto puede incluir sistemas Wi-Fi dentro del vehículo, zonas de conexión personal a
Wi-Fi, dispositivos Bluetooth o monitores y cámaras inalámbricos adicionales, sin limitarse
a ellos. Si usted tiene un sistema de observación digital Voyager WiSight Digital Wireless
Observation System ubicado junto a cualquier otro dispositivo transmisor o receptor,
y experimenta dificultades para operar el sistema, esto puede deberse a que este
dispositivo o dispositivos se encuentran demasiado próximos al monitor o cámara WiSight.
Cambie su ubicación poniéndolos a una distancia de al menos un metro (tres pies) entre
los dispositivos y vuelva a probar su funcionamiento correcto.

Français
Instruments nécessaires :
●Voltmètre
●Mastic étanche
●Perceuse à mèche 3,17 mm
●Tournevis à tête cruciforme
WVOS43
Système d'observation
numérique sans fil
BREVET EN INSTANCE
W
PRINCIPALES CARACTERISTIQUES :
●Installation facile, compatible avec la plupart des applications
●Écran 4.3" fourni avec un support à ventouse et une prise
12 Volt CD pour une portabilité optimale
●Caméra qui se connecte aux feux arrière ou au circuit 12V
●Technologie WiSight®- aucun câble nécessaire
●Aucune interférence
●Signal transmis à travers et autour des objets jusqu’à 18 mètres
●Image nette, claire et ininterrompue
●Extensible jusqu’à quatre caméras sans fil (WVCMS130AP) et une caméra câblée Voyager
●Vue miroir ou normale sélectionnable
L’ensemble contient un écran LCD 4.3", une prise 12 Volt CD, un câble d’entrée pour
caméra, un support à ventouse, une caméra avec couleurs réelles, un matériel en acier
inoxydable et un support de montage pour caméra non-corrosif.

FR-01
INSTALLATION DELACAMÉRA
1. Choisir un endroit proche des feux arrière pour un raccordement
facile au courant et aux connexions de masse.
2. À l'aide d'un voltmètre, mesurez le câblage des feux pour
déterminer la polarité positive/négative.
3. Reliez le câble rouge de la caméra au câble positif des feux
arrière de gabarit.
4. Reliez le câble noir de la caméra au câble négatif des feux
arrière de gabarit.
5. Percez les avant-trous du support de montage avec une
mèche de 3,17 mm.
6. Appliquez un mastic étanche sur les avant-trous.
7. Alignez le support avec les trous.
8. Installez le support avec les vis taraudeuses P/H et
les rondelles fournies.
9. Appliquez une couche supplémentaire de mastic sur
les têtes des vis et sur le support pour assurer
l'étanchéité du joint.
10. Alignez la caméra sur le support (Figure 1).
11. Installez-la avec les vis inox hexagonales et les grandes rondelles fournies dans les
trous (Figure 2).
12. La caméra doit être ajustée
pour offrir une vision optimale
avant de resserrer complètement
les vis.
Allumage
assisté par
LED
Microphone
Installation
Vis à utiliser
●Vis inox hexagonales M4 X 6L
rondelles
●Plates 4,5x9,5x1 mm clé
●Allen inox
Figure 1
Figure 2
12V CC Connecteur câble
standard
Connecteur caméra
étanche
Masse/Blindage Oeillet à sceller par
l'extérieur du véhicule
Rouge
Noir
