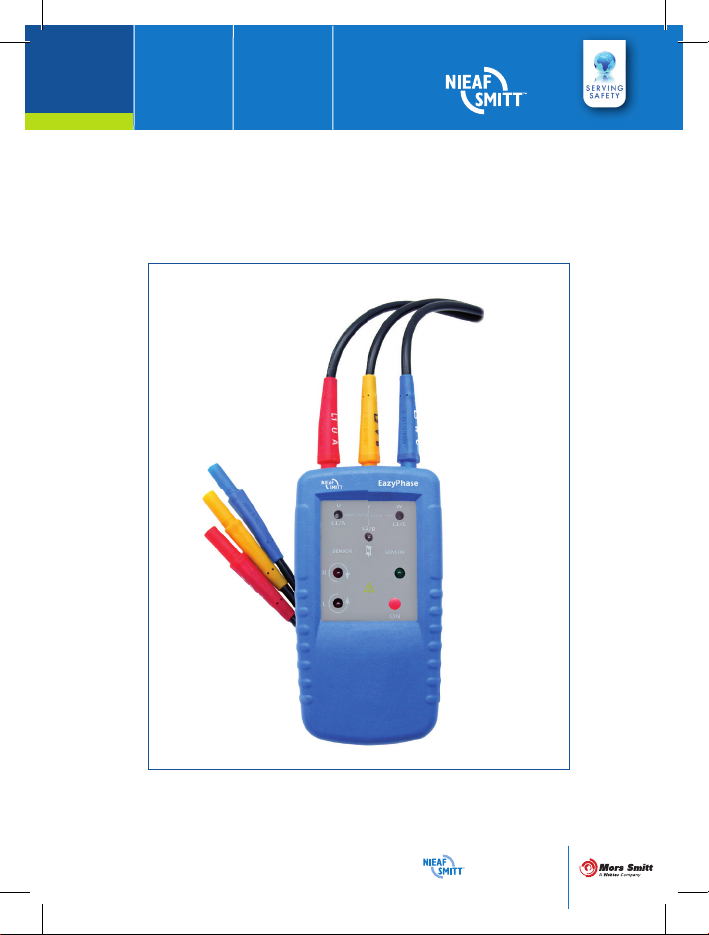

Wabtec Mors Smitt Nieaf-Smitt EazyPhase User manual

1
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
EazyPhase
Handleiding

2
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Mors Smitt B.V.
Vrieslantlaan 6 3526 AA Utrecht
P.O. box 7023 3502 KA Utrecht
The Netherlands
T [phone]
F [phone]
E [e-mail]
I www.nieaf-smitt.com
(c) Copyright 2014
All rights reserved. Nothing from this edition may be multiplied, or made public in any form
or manner, either electronically, mechanically, by photo-copying, recording, or in any manner,
without prior written consent from Mors Smitt B.V. This also applies to accompanying drawings
and diagrams. Due to a policy of continuous development Mors Smitt B.V. reserves the right
to alter the equipment specication and description outlined in this datasheet without prior
notice and no part of this publication shall be deemed to be part of any contract for the equip-
ment unless specically referred to as an inclusion within such contract.

3
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
1. Veiligheid
Lees eerst de volgende veiligheidsinformatie door om mogelijke
elektrische schokken of brand te vermijden. Om potentiële gevaren
te voorkomen, mag u het instrument alleen op de gespeciceerde
wijze gebruiken.
Symbolen op de EazyPhase:
Gevaar voor electrische schok.
Waarschuwing voor gevaar, raadpleeg de handleiding.
Gevaarlijke spanning.
Beschermd door dubbele of versterkte isolatie.
Batterij.
Aarde.
AC of DC.
Geeft de conformiteit met de Europese richtlijnen aan.
Overspanningscategorie III, vervuilingsgraad 2 per IEC
1010-1. Verwijst naar het beschermingsniveau tegen
CAT III piekspanningen. Overspannigscategorie III zijn onder-
delen van vaste installaties zoals elektriciteitsmeters en
primaire overstroom beveiligingen.
Voer dit product alleen af volgens de lokale regelingen.
Niet gebruiken met open behuizing
Zet om verwonding te voorkomen, het instrument nooit onder
spanning als de behuizing van het instrument niet goed dicht-
geschroefd is.
Elektrische schokken voorkomen
Om ongevallen te voorkomen, mag u geen meetsnoeren aansluiten
of loshalen terwijl ze zijn aangesloten op een spanningsbron.

4
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Gebruik het instrument alleen zoals omschreven in deze
handleiding. Houd u aan de lokale en nationale veiligheids-
voorschriften.
Individuele bescherming maatregelen moeten worden
gebruikt om schokken en verwondingen te voorkomen.
Gebruik van het instrument op een manier die niet door de
fabrikant wordt voorgeschreven kan de veiligheid in gevaar
brengen van het instrument en de gebruikers.
Vermijd alleen werken.
Beschadigde snoeren dienen vervangen te worden.
Gebruik de EazyPhase niet als deze beschadigd is.
Let op bij het werken van spanningen boven de 50 VAC en
120 VDC.
Bij gebruik van de snoeren, houdt de vingers uit de buurt
van contacten. Houd uw vingers achter de vinger-
bescherming op de snoeren.
Metingen kunnen nadelig worden beïnvloed door
impedanties van andere circuits welke parallel aan het te
meten circuit liggen. Controleer de werking voordat er
gevaarlijk spanningen worden gemeten.
Gebruik het instrument niet in de buurt van explosieve
gassen of dampen.
Reduceer het gevaar op elektrische schokken of brand door
het instrument niet bloot te stellen aan regen of vochtig-
heid.
Gebruik het instrument alleen zoals omschreven in deze
handleiding. Houd u aan de lokale en nationale veiligheids-
voorschriften.
Individuele bescherming maatregelen moeten worden
gebruikt om schokken en verwondingen te voorkomen.
Gebruik van het instrument op een manier die niet door de
fabrikant wordt voorgeschreven kan de veiligheid in gevaar
Beschadigde snoeren dienen vervangen te worden.
Gebruik de EazyPhase niet als deze beschadigd is.
Vermijd alleen werken.
Metingen kunnen nadelig worden beïnvloed door
impedanties van andere circuits welke parallel aan het te
meten circuit liggen. Controleer de werking voordat er
Let op bij het werken van spanningen boven de 50 VAC en
120 VDC.
Bij gebruik van de snoeren, houdt de vingers uit de buurt
van contacten. Houd uw vingers achter de vinger-
bescherming op de snoeren.
Gebruik het instrument niet in de buurt van explosieve
gassen of dampen.
Reduceer het gevaar op elektrische schokken of brand door
het instrument niet bloot te stellen aan regen of vochtig-
heid.

5
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
2. Introductie
De EazyPhase is een draagbaar, batterijgevoed instrument speciaal
ontworpen voor het bepalen van het draaiveld van 3-fase systemen
en het bepalen van motorrotatie richting.
1. Testsnoer aansluitingen
2. L1, L2, L3 indicatoren
3. Rechtsdraaiend veld
4. Linksdraaiend veld
5. Aan-uit knop
6. Aan-uit LED
7. Oriëntatie symbool

6
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
3 Werking
3.1 Bepalen draaiveld
1. Verbind de meetsnoeren met de EazyPhase, controleer dat de
juiste snoeren op de juiste aansluitbussen zijn aangesloten
2. Verbind de krokodillenbekken met de andere zijde van de
meetsnoeren
3. Verbind de meetsnoeren met het 3-fase systeem. Druk op de
aan toets. De groene LED zal oplichten als de EazyPhase
gereed is voor testen
4. De draaiveld indicator zal oplichten, zelfs als de Nul (N) is
aangesloten

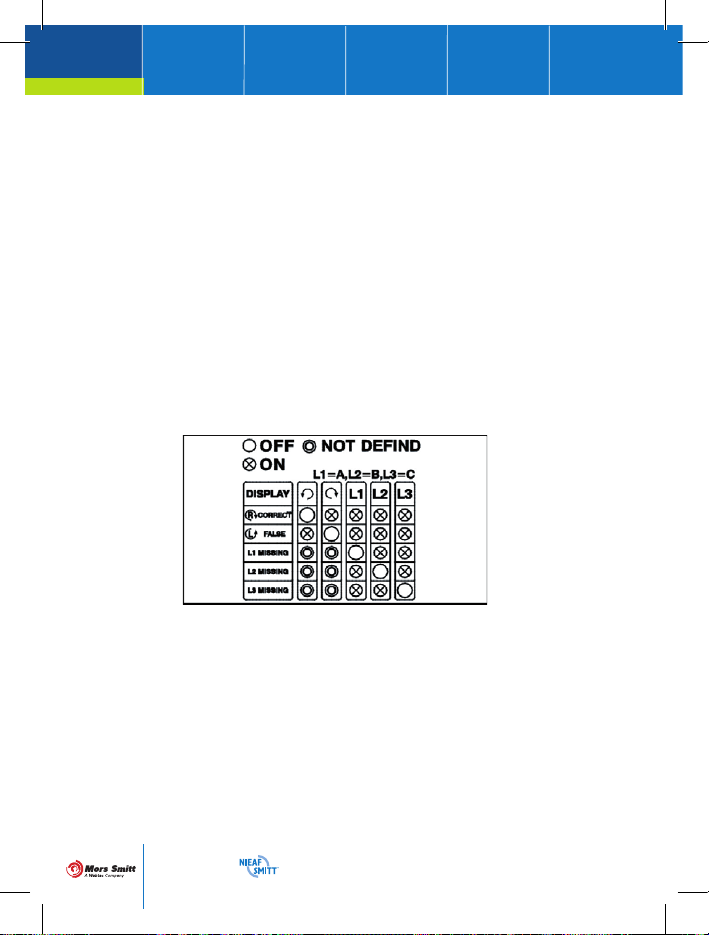

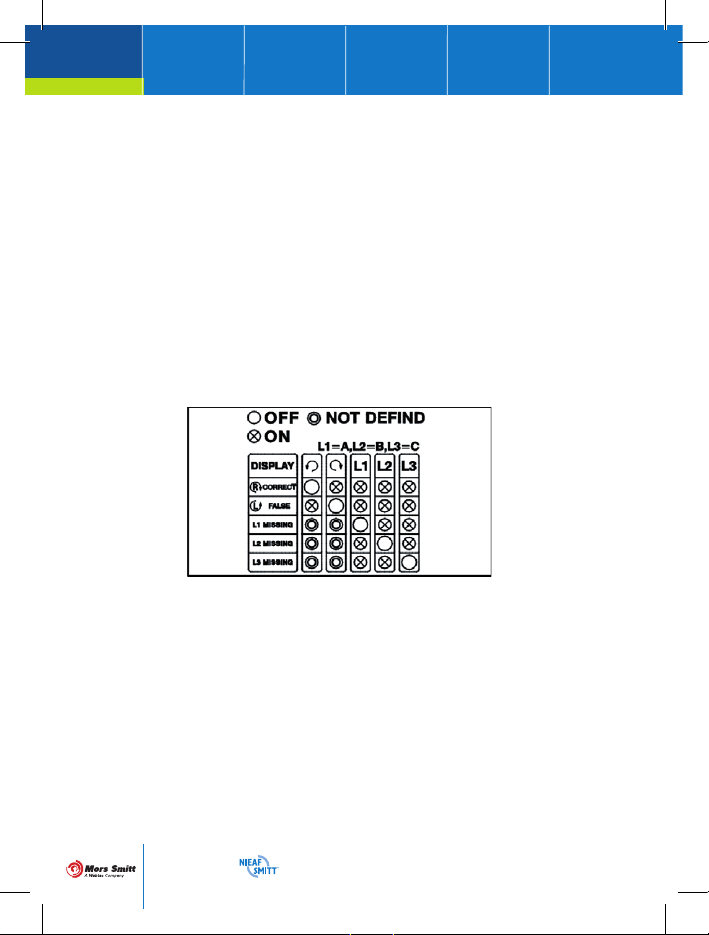

Figuur 1 - Fase rotatie tabel (Op de achterzijde van de EazyPhase)
3.2 Contactloze rotatieveld detectie
1. Verwijder alle snoeren van de EazyPhase
2. Plaats de EazyPhase parallel aan de lengte van de motoras.
De meter moet op maximaal 1 cm van de motor worden
geplaatst, zie guur 2
3. Druk op de aantoets. De groene LED geeft aan dat de tester
klaar is voor gebruik
4. De rechtsdraaiende of links draaiende LED zal oplichten

7
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Let op!
De EazyPhase werkt niet indien de motor via een frequentie sturing
wordt aangestuurd. De onderzijde van de EazyPhase moet richting
de as van de motor worden geplaatst. (zoals aangegeven op het
oriëntatie symbool op de tester).
Figuur 2 - Motor Rotatie
Raadpleeg onderstaande tabel voor de minimale motor diameter en
poolparen om een betrouwbare meting te kunnen.
Aantal
pool
paren
Aantal rotatievelden (1/min)
bij frequentie (Hz)
Hoek tussen
polen
Min. ∅van
het motor-
huis
16 2/3 50 60 cm
1 1000 3000 3600 60 5.3
2 500 1500 1800 30 10.7
3 333 1000 1200 20 16.0
4 250 750 900 15 21.4
5 200 600 720 12 26.7
6 167 500 600 10 32.1
8 125 375 450 7.5 42.8
10 100 300 360 6 53.5
12 83 250 300 5 64.2
16 62 188 225 3.75 85.6
Table 1. Betrouwbare motortest vereisten
De EazyPhase werkt niet indien de motor via een frequentie sturing
wordt aangestuurd. De onderzijde van de EazyPhase moet richting
de as van de motor worden geplaatst. (zoals aangegeven op het

8
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
3.3 Bepalen motor aansluitingen
1. Verbind de meetsnoeren met de EazyPhase, controleer dat de
juiste snoeren op de juiste aansluitbussen zijn aangesloten
2. Verbind de krokodillenbekken met de andere zijde van de
meetsnoeren
3. Verbind de krokodillenklemmen met de motor aansluitingen,
L1 op U, L2 op V, L3 op W
4. Druk op de aan toets knop, de groene LED geeft aan dat de
tester klaar is voor gebruik
5. Draai de motor een halve slag naar rechts
6. De rechtsdraaiende of linksdraaiende LED zal oplichten
Let op!
De onderzijde van de EazyPhase Moet richting de as van de
motor worden geplaatst. (zoals aangegeven op het oriëntatie
symbool op de tester).
3.4 Magnetisch veld detectie
Plaats de EazyPhase bij een spoel om het magnetisch veld te
detecteren, Indien een magnetisch veld aanwezig is zal een van de
richting LED’s oplichten.
De onderzijde van de EazyPhase Moet richting de as van de
motor worden geplaatst. (zoals aangegeven op het oriëntatie
symbool op de tester).

9
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
4 Specicaties
Electrische specicaties
Draaiveld detectie
Nominale spanning 120...400 VAC
Frequentiebereik 2...400 Hz
Stroomopname < 3.5 mA
Contactloze draaiveld bepaling
Frequentiebereik 2...400 Hz
Controle motorverbinding
Nominale spanning 1...400 VAC
Frequentie bereik 2...400 Hz
Controleer de meetsnoeren op beschadigde isolatie of blootgesteld
metaal. Controleer de doorgang van de meetsnoeren.

10
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Algmene specicaties
Werktemperatuur 0 oC...+40 oC
Max. werkhoogte 2000 m
Luchtvochtigheid 15 %...80%
Vervuilingscategorie 2
Bescherming IP40
Beschermingsklasse CAT III, 600 V
Max. gebruiksspanning 400 VAC voor alle bereiken
Voldoet aan DIN VDE 0411, IEC 61010 DIN,
VDE 0413-7,IEC 61557-7/EN
61557-7
Batterij 9 V alkaline, IEC 6LR61
Stroomopname Max. 20 mA (motor controle)
Batterij levensduur Min. 1 jaar bij gemiddeld gebruik
Afmetingen 130 x 69 x 32 mm
Gewicht 130 g

11
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
5 Onderhoud
Bescherm de tester tegen slechte weersomstandigheden.
De meter is niet waterdicht.
Let op: Om schade aan de meter te voorkomen, dient u
de meter niet bloot te stellen aan sprays, vloeistoen, of
oplosmiddelen.
Reinig de buitenkant van de meter met een pluisvrije
doek. Om schade aan het oppervlak van de meter te
voorkomen, dient u geen schuurmiddelen of chemische
schoonmaakmiddelen te gebruiken.
Batterij vervangen
1. Plaats de EazyPhase op een niet krassende vlakke ondergrond
en maak de schroeven los
2. Verwijder de achterzijde van de EazyPhase
3. Controleer de polariteit van de batterij zoals aangegeven in het
batterijvak
4. Plaats de achterzijde terug en monteer de schroeven weer
De EazyPhase bevat alkaline batterijen. Gebruikte
batterijen dienen te worden verwerkt door een erkend
recyclingbedrijf.

12
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
6 Accessoires
De volgende accessoires worden standaard meegeleverd:
• 3 testsnoeren
• 3 krokodilbekklemmen
• Batterij (9 V, reeds geplaatst)
• Handleiding

13
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
EazyPhase
Manual

14
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Mors Smitt B.V.
Vrieslantlaan 6 3526 AA Utrecht
P.O. box 7023 3502 KA Utrecht
The Netherlands
T [phone]
F [phone]
E [e-mail]
I www.nieaf-smitt.com
(c) Copyright 2014
All rights reserved. Nothing from this edition may be multiplied, or made public in any form
or manner, either electronically, mechanically, by photo-copying, recording, or in any manner,
without prior written consent from Mors Smitt B.V. This also applies to accompanying drawings
and diagrams. Due to a policy of continuous development Mors Smitt B.V. reserves the right
to alter the equipment specication and description outlined in this datasheet without prior
notice and no part of this publication shall be deemed to be part of any contract for the equip-
ment unless specically referred to as an inclusion within such contract.

15
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
1. Safety
Read the following safety information carefully before using or servi-
cing the instrument. Use of instrument in a manner not specied by
the manufacturer may impair safety features/protection provided by
the equipment.
Symbols on the EazyPhase
Risk of electric shock.
Risk of danger. See manual.
Hazardous voltage.
Equipment protected by double or reinforced insulation.
Battery.
Earth.
AC or DC.
Conforms to EU directives.
Overvoltage category III, polution degree 2 per IEC
1010-1, refers to the level op impulse withstand voltage
CAT III protection provided. Equipment of overvoltage category
III is equipment in xed installations (e.g. electricity
meter and primary overcurrent protection equipment).
Recycling information.
Do not use with open housing
To prevent injury, never use the instrument to measure voltage or
current when the cabinet is not properly fastened.
Prevent electrical hazard
To avoid accidents, do not connect or disconnecting the test leads
while they are connected to a voltage source.

16
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Use this instrument only as specied in this manual.
Adhere to local and national safety codes.
Individual protective equipment must be used to prevent
shock and injury.
Use of instrument in a manner not specied by the
manufacturer may impair safety features/protection
provided by the equipment.
Avoid working alone.
Damage leads must be replaced. Do not use the EazyPhase
if it looks damaged.
Be careful when working above 50 VAC and 120 VDC. Such
voltages pose a shock hazard.
When using the probes, keep ngers away from probe
contacts. Keep ngers behind the nger guards on the
probes.
Measurements can be adversely aected by impedances
of additional operating circuit connected in parallel or by
transient currents. Verify operation prior to measuring
hazardous voltages.
Do not use the EazyPhase around explosive gas, vapor or
dust.
Do not use the EazyPhase in a wet environment.
Use this instrument only as specied in this manual.
Adhere to local and national safety codes.
Individual protective equipment must be used to prevent
shock and injury.
Use of instrument in a manner not specied by the
manufacturer may impair safety features/protection
provided by the equipment.
Damage leads must be replaced. Do not use the EazyPhase
if it looks damaged.
Avoid working alone.
of additional operating circuit connected in parallel or by
transient currents. Verify operation prior to measuring
Be careful when working above 50 VAC and 120 VDC. Such
voltages pose a shock hazard.
When using the probes, keep ngers away from probe
contacts. Keep ngers behind the nger guards on the
probes.
Do not use the EazyPhase around explosive gas, vapor or
dust.
Do not use the EazyPhase in a wet environment.

17
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
2. Introduction
The EazyPhase is a handheld, batteryoperated instrument designed
to detect the rotary eld of 3-phase systems and determine motor-
rotation direction.
1. Testlead input jacks
2. L1, L2, L3 indicators
3. Clockwise rotation LCD indicator
4. Counter clockwise rotation LCD indicator
5. On/o button
6. On/o LED indicator
7. Orientation symbol

18
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
3 Operation
3.1 To determine the rotary eld direction
1. Connect one end of the test leads to the EazyPhase. Make sure
the L1, L2, and L3 test leads are connected to the corresponding
input jacks
2. Connect the test probes to the other end of the test leads
3. Connect the test probes to the three mains phases. Press the
On/o button. The green ON indicator shows that the
instrument is ready for testing
4. Either the clockwise or counter-clockwise rotary indicator
illuminates showing the rotary eld direction present
5. The rotary indicator lights even if the neutral conductor, N,
is connected instead of the test lead input jacks
Figure 1 - Phase Indication Table (shown on the rear of the EazyPhase)
3.2 Non-contact rotary eld indication
1. Disconnect all test leads from the EazyPhase
2. Position the indicator on the motor so that it is parallel to the
length of the motor shaft, the Indicator should be maximum 1
inch close to the motor (gure 2)
3. Press the on/o button, the green ON indicator shows that the
instrument is ready for testing
4. Either the clockwise or counter-clockwise rotary indicator
illuminates showing the type of rotary eld direction present

19
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Note!
The indicator will not operate with engines controlled by
frequency converters. The bottom of the EazyPhase should be
oriented towards the drive shaft (see the orientation symbol on
the EazyPhase).
Figure 2 - Motor rotation
See the table below for the minimum motor diameter and number of
pole pair to obtain a reliable test result.
No. of
pole pair
Rotary number of rotary eld (1/min)
at frequency (Hz)
Angle
between
poles
Min. ∅of
motorcase
16 2/3 50 60 cm
1 1000 3000 3600 60 5.3
2 500 1500 1800 30 10.7
3 333 1000 1200 20 16.0
4 250 750 900 15 21.4
5 200 600 720 12 26.7
6 167 500 600 10 32.1
8 125 375 450 7.5 42.8
10 100 300 360 6 53.5
12 83 250 300 5 64.2
16 62 188 225 3.75 85.6
Table 1 - Reliable motor test requirements
The indicator will not operate with engines controlled by
frequency converters. The bottom of the EazyPhase should be
oriented towards the drive shaft (see the orientation symbol on

20
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
3.3 Determine the motor connection
1. Connect one end of the test leads to the EazyPhase. Make
sure the L1, L2, and L3 test leads are connected to the
corresponding connector
2. Connect the alligator clamps to the other end of the test leads
3. Connect the alligator clamps to the motor connections, L1 to
U, L2 to V, L3 to W
4. Press the on/o button. The green on indicator shows the
instrument is ready for testing
5. Turn the motor shaft half a revolution towards the right
6. Either the clockwise or counter-clockwise rotary indicator
illuminates showing the present rotary direction
Note!
The bottom of the EazyPhase should be oriented towards the
drive shaft. See the orientation symbol on the EazyPhase
3.4 Magnetic eld detection
To detect a magnetic eld, place the EazyPhase to a solenoid valve.
A magnetic eld is present if either the clockwise or the counter-
clockwise rotary indicator illuminates.
Note!
The bottom of the EazyPhase should be oriented towards the
drive shaft. See the orientation symbol on the EazyPhase
