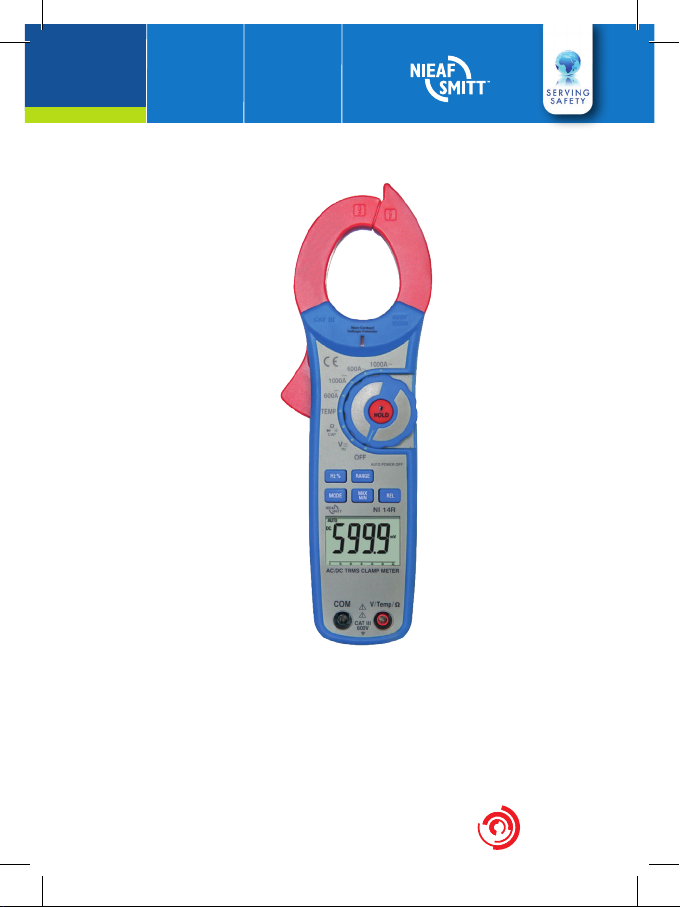

Wabtec Nieaf-Smitt NI 14R User manual

Nieaf-Smitt is a brand name of
Wabtec
NETHERLANDS
NI 14R
True RMS Stroomtang
Handleiding
True RMS Current Clamp
Manual

2
www.nieaf-smitt.com
Handleiding / Manual
Page
Nederlands 3
English 17
Version V001
Art.no. 561144246
MAN-NI 14R V1.0
Date 10-12-2018
Wabtec Netherlands B.V. T [phone]
Vrieslantlaan 6 E [e-mail]
3526 AA Utrecht I www.nieaf-smitt.com
Helpdesk:
E [email protected]
I www.nieaf-smitt.nl/support
(c) Copyright 2018
All rights reserved. Nothing from this edition may be multiplied, or made public in any form or manner,
either electronically, mechanically, by photocopying, recording, or in any manner, without prior written
consent from Wabtec Netherlands B.V.. This also applies to accompanying drawings and diagrams. Due
to a policy of continuous development Wabtec Netherlands B.V reserves the right to alter the equipment
specication and description outlined in this document without prior notice and no part of this publication
shall be deemed to be part of any contract for the equipment unless specically referred to as an inclusion
within such contract.
Wabtec
NETHERLANDS
Nieaf-Smitt is a brand of

3
www.nieaf-smitt.com
Inhoud
1 Veiligheid 4
2 Stroomtang beschrijving 6
3. Specicaties 8
4 Metingen
4.1 AC/DC stroom 10
4.2 Gelijkstroom 10
4.3 Gelijk-/wisselspanning 11
4.4 Frequentie/duty cycle 11
4.5 Weerstand 12
4.6 Diodes en continuiteit 12
4.7 Capaciteit 13
4.8 Temperatuur 14
4.9 Contactloos wisselspanning 14
5 Functies
5.1 MODE 15
5.2 MIN-/MAX 15
5.3 REL 15
5.4 HOLD 15
5.5 Range 15
6. Schermverlichting 16
7. Batterij vervangen 16
8 Garantie 16

4
www.nieaf-smitt.com
1 Veiligheid
Internationale veiligheidssymbolen
Dit symbool naast een ander symbool of een aansluitpunt geeft
aan dat de gebruiker de handleiding moet raadplegen voor meer
informatie.
Dit symbool naast een aansluitpunt geeft aan dat er, onder normale
omstandigheden, gevaarlijke spanning aanwezig kan zijn.
Dubbele isolatie
Veiligheidsvoorschriften
• Overschrijd voor geen enkele functie het maximaal toegestane invoerbe-
reik
• Zet geen spanning op de meter wanneer deze staat ingesteld op het meten
van weerstand
• Zet de functieschakelaar op OFF (uit) wanneer de meter niet in gebruik is
Waarschuwingen
• Zet de functieschakelaar op de juiste stand voordat u gaat meten
• Zet de meter niet in de standen stroom of weerstand als u spanning meet
• Ontkoppel altijd de meetkabels van het geteste circuit wanneer u een
ander bereik instelt met behulp van de keuzeschakelaar
• Overschrijd nooit de maximale nominale invoerlimieten
Let op
• Onjuist gebruik van deze meter kan leiden tot schade, een elektrische
schok, letsel of overlijden, lees deze handleiding zorgvuldig door voordat u
de meter in gebruik neemt
• Verwijder altijd de meetkabels voordat u de batterij vervangt
• Controleer of de meetkabels en de meter zelf zijn beschadigd voordat u

5
www.nieaf-smitt.com
de meter in gebruik neemt. Zorg ervoor dat beschadigde onderdelen zijn
gerepareerd of vervangen voordat u de meter in gebruik neemt.
• Wees uiterst voorzichtig wanneer u spanningen meet van meer dan 25
VAC (RMS) of 35 VDC. Deze spanningen vormen een risico op elektrische
schokken
• Verwijder de batterij als de meter langdurig niet wordt gebruikt
• Ontlaad altijd condensatoren en haal de stroom van het geteste apparaat
voordat u diodes, weerstand of continuïteit meet
• Het meten van spanning bij ingebouwde stopcontacten kan lastig en
misleidend zijn, omdat u niet weet of de elektrische contactpunten zijn
aangesloten. U moet op een andere manier vaststellen of er op de
aansluitpunten spanning staat
Als dit apparaat wordt gebruikt op een manier die niet is aangegeven door de
fabrikant, kan de beveiliging waarmee het apparaat is uitgerust worden
aangetast.
Invoerlimieten
Functie Maximale invoer
AAC/ADC 1000 A
VDC/VAC 1000 VDC/VAC
Frequentie, weerstand, diode,
continuiteit, capaciteit
1000 VDC/VAC
Temperatuur 1000 VDC

6
www.nieaf-smitt.com

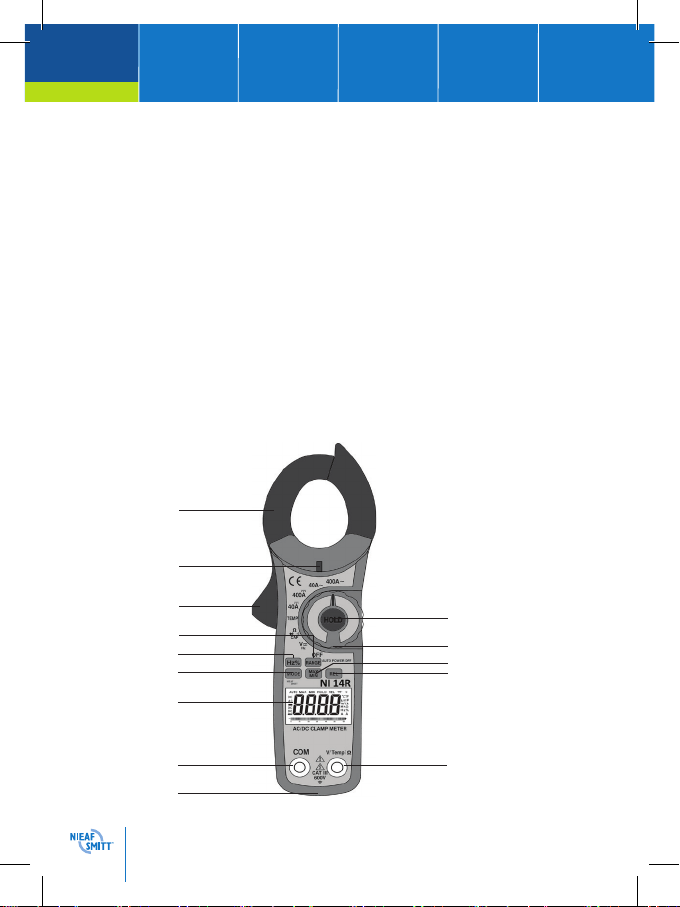

2 Stroomtang beschrijving
1. Stroomklem
2. Controlelampje voor contactloze meting AC-spanning
3. Trekker
4. Knop HOLD en schermverlichting
5. Draaischakelaar
6. Knop voor Hz en %
7. Knop MODE (modus instellen)
8. Knop REL (relativiteit instellen)
9. Lcd-scherm
10. COM-aansluiting
11. V Ω CAP TEMP Hz-aansluiting
12. Batterijdeksel
13. Knop RANGE (bereik instellen)
14. Knop MIN/MAX
1
2
3
13
6
7
9
10
12
4
5
14
8
11

7
www.nieaf-smitt.com
1. AC DC AC (wisselstroom) en DC (gelijkstroom)
2. - Minteken
3. 8.8.8.8 Meetwaarden tot 6000 (0 t/m 5999) in analoge
weergave balk met 61 segmenten
4. AUTO Auto-bereikmodus
5. REL Relatieve modus
6. Diodetestmodus
7. •))) Alarmtoon continuïteit
8. HOLD Modus gegevens vasthouden
9. oC, oF, μ, m, V, A, K, M, Ω Meeteenheden
10. MAX MIN MAX/MIN-modus
11. Hz % Frequentie-/inschakelduurmodus

8
www.nieaf-smitt.com
3 Specicaties
Functie Bereik en resolutie Nauwkeurigheid (% vd meting)
Wisselstroom (50/60 Hz) 600.0 AAC + (2.8 % + 8 digits)
1000 AAC + (3.0 % + 8 digits)
Wisselstroom (400 Hz) 600.0 AAC + (5.0 % + 10 digits)
1000 AAC + (5.0 % + 10 digits)
Gelijkstroom 600.0 ADC + (2.8 % + 5 digits)
1000 ADC + (3.0 % + 5 digits)
Gelijkspanning 600.0 mVDC + (0.8 % + 2 digits)
6.000 VDC
+ (1.5 % + 2 digits)
60.00 VDC
600.0 VDC
Wisselspanning (50-400 Hz) 6.000 VAC
+ (1.8 % + 8 digits)
60.00 VAC
600.0 VAC
Weerstand 600.0 Ω+ (1.0 % + 4 digits)
6.000 KΩ
+ (1.5 % + 2 digits)
60.00 KΩ
600.0 KΩ
6.000 MΩ+ (2.5 % + 3 digits)
60.00 KΩ+ (3.5 % + 5 digits)
Capaciteit 40.00 nF + (4.0 % + 20 digits)
400.0 nF
+ (3.0 % + 5 digits)
4.000 μF
40.00 μF
400.0 μF+ (4.0 % +10 digits)
4000 μF+ (5.0 % +10 digits)
Frequentie gevoeligheid:
15 Vrms
10-10 kHz + (1.5 % + 2 digits)
Temperatuur (type K) (uit-
gezonderd nauwkeurigheid
meetsonde)
-20 oC...+760 oC + (3.0 % rdg + 5 oC)
-4 oF...+1400 oF + (3.0 % rdg + 9 oF)

9
www.nieaf-smitt.com
Klemopening Geopend circa 40 mm (1.5”)
Diode meting Normale teststroom 0.3 mA,
normale nullastspanning 1.5 DC
Continuiteitscontrole Drempelwaarde <40 Ω, teststroom < 0.5 mA
Batterij bijna leeg ‘ ‘ wordt weergegeven
Overschrijdingsindicatie ‘ OL ‘ wordt weergegeven
Meetsnelheid 2 per seconde, nominaal
Ingangsimpedantie 10 MΩ(VDC en VAC)
Scherm LCD met cijfers to 6000
Wisselstroom 50...400 Hz (AAC)
Bandbreedte wisselspanning 50...400 Hz (VAC)
Bedrijfstemperatuur +5 oC...+40 oC (+40 oF...+104 oF)
Opslagtemperatuur -20 oC...+60 oC (-4 oF...+1404 oF)
Vochtigheidsgraad in bedrijf Maximaal 80% bij maximaal 31 oC (87 oF)
lineair afnemend tot 50% bij 40 oC (104 oF)
Vochtigheidsgraad bij opslag < 80 %
Maximale werkhoogte 2000 m (7000 ft)
Overspanning CAT III, 600 V
Batterij 1x 9 V
Automatische uitschakeling Ca. 15 min
Afmetingen 232 x 77 x 39 mm
Gewicht 271 g
Veiligheid Voor gebruik binnenshuis en in overeen-
stemming met overspanningscategorie
III, vervuilingsgraad 2. Categorie II omvat
lokale toepassingen en draagbare appara-
tuur met lagere tijdelijke overspanningen
dan overspanningscategorie III

10
www.nieaf-smitt.com
4 Metingen
OPMERKING: Lees alle waarschuwingen en voorzorgsmaatregelen in
het gedeelte over veiligheid van deze handleiding zorgvuldig voordat
u deze meter in gebruik neemt. Zet de functieschakelaar op stand OFF
(uit) wanneer de meter niet in gebruik is.

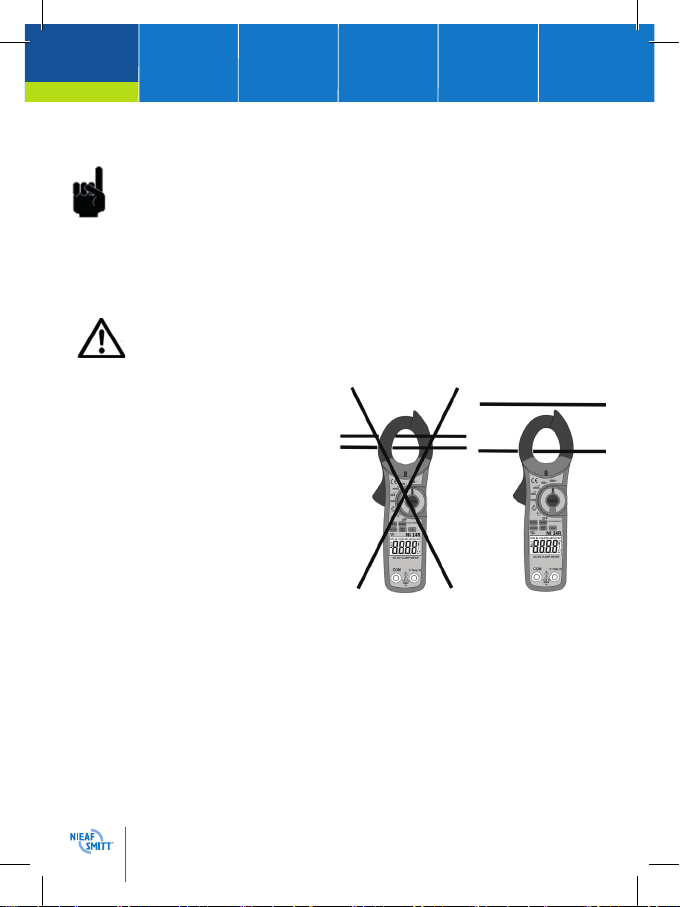

4.1 AC-/DC stroommetingen
WAARSCHUWING: Controleer of de meetkabels zijn ontkoppeld van
de meter voordat u metingen uitvoert met behulp van de stroom
klem.
1. Zet de functieschakelaar op stand
1000 ADC, 600 ADC, 1000 AAC
of 600 AAC
2. Als het meetbereik niet bekend is,
begint u bij het hoogste bereik en
selecteert u daarna een lager
bereik indien nodig
3. Druk de trekker in om de klem te
openen, plaats deze geheel op
een stroomgeleider die u wilt
meten
4.2 Gelijkstroom meten
Met behulp van de “nul” functie kunt u osetwaarden verwijderen en de nauw-
keurigheid van gelijkstroommetingen verbeteren. Selecteer DC en druk op de
knop ZERO (NUL), terwijl de klem niet is aangesloten op een stroomgeleider. Op
het scherm wordt een waarde van ongeveer nul weergegeven. De osetwaarde
is nu opgeslagen en verwijderd uit alle gelijkstroommetingen. Het meetresultaat
wordt weergegeven op het lcd-scherm van de meter.

11
www.nieaf-smitt.com
4.3 Gelijk-/wisselspanning meten
1. Plaats de zwarte meetkabel in de negatieve
COM-aansluiting en de rode meetkabel in
de positieve V-aansluiting
2. Zet de functieschakelaar in stand V
3. Selecteer AC of DC met behulp van de
knop MODE (Modus)
4. Sluit de meetkabels parallel aan op het
circuit dat u wilt meten
5. De gemeten spanning wordt weergegeven
op het lcd-scherm
4.4 Frequentie/duty cycle meten (elektronisch)
1. Zet de draaischakelaar op stand‘V’
2. Selecteer ACV met behulp van de knop MODE (Modus)
3. Druk op de knop Hz/% om de betreende status op het scherm weer te
geven
4. Plaats de zwarte banaanstekker in de negatieve COM-aansluiting en de
rode banaanstekker in de positieve Hz-aansluiting
5. Raak de meetpunten aan van het circuit dat u wilt meten
6. De gemeten frequentie wordt weergegeven op het lcd-scherm
7. Druk nogmaals op de knop Hz/% om de waarde voor ‘%’ op het scherm
weer te geven. Het gemeten duty cycle wordt op het scherm weergegeven

12
www.nieaf-smitt.com

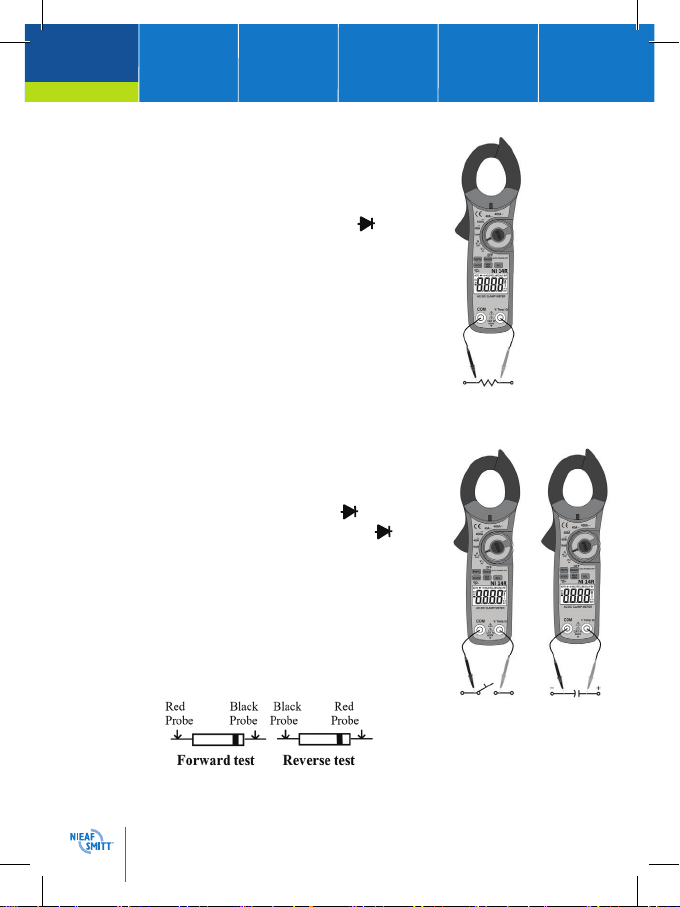

4.5 Weerstand meten
1. Plaats de zwarte meetkabel in de negatieve
COM-aansluiting en de rode meetkabel in de
positieve aansluiting
2. Zet de functieschakelaar op stand Ω •))) CAP
3. Raak de meetpunten aan van het circuit of
onderdeel dat u wilt meten, u kunt het beste
een kant van het geteste apparaat ontkoppelen,
zodat de rest van het circuit niet interfereert
met de weerstandsmeting
4. U kunt de gemeten weerstand aezen op het
lcd-scherm
4.6 Diodes en continuïteit meten
1. Plaats de zwarte banaanstekker in de negatieve
COM-aansluiting en de rode banaanstekker in
de positieve diodeaansluiting
2. Zet de draaischakelaar op stand Ω •))) CAP
3. Druk op de knop MODE (Modus) totdat op
het scherm wordt weergegeven
4. Raak de meetpunten aan van de diode die u wilt
meten. Doorlaatspanning geeft een meetwaarde
van 0.4 V tot 0.7 V.
Sperspanning wordt aangegeven met ‘OL’.
Kortgesloten apparaten geven een meetwaarde
van 0 mV en apparaten met een open circuit
geven bij beide polariteiten de waarde ‘OL’.
Als bij het meten van de continuïteit een weerstand wordt gemeten van
<40 Ω, hoort u een pieptoon.

13
www.nieaf-smitt.com
4.7 Capaciteit meten
WAARSCHUWING: Haal de stroom van het apparaat dat u wilt meten
en ontlaad alle condensatoren voordat u capaciteit meet om elektri-
sche schokken te voorkomen. Verwijder de batterijen en haal het
snoer uit het stopcontact.
1. Zet de draaischakelaar op stand Ω •))) CAP
2. Plaats de zwarte banaanstekker in de negatieve
COM-aansluiting
3. Plaats de rode banaanstekker in de positieve
V-aansluiting
4. Raak de meetpunten aan van de condensator
die u wilt meten
5. De gemeten capaciteit wordt weergegeven
op het scherm
4.8 Temperatuur meten
WAARSCHUWING: Ontkoppel beide meetkabels van eventuele
spanningsbronnen voordat u de temperatuur meet om elektrische
schokken te voorkomen.
1. Zet de functieschakelaar op stand TEMP
2. Plaats de temperatuursonde in de negatieve
COM-aansluiting en de positieve V-aansluiting
en let daarbij op de juiste polariteit
3. Selecteer oC of oF met behulp van de knop MODE
4. Raak het onderdeel waarvan u de temperatuur
wilt meten aan met het uiteinde van de
temperatuursonde. Houd het uiteinde van de
temperatuursonde op het gemeten onderdeel
totdat de meetwaarde stabiliseert (ongeveer
30 seconden)

14
www.nieaf-smitt.com
5. De gemeten temperatuur wordt weergegeven op het lcd-scherm. De meet-
waarde met de juiste decimale punt wort digitaal weergegeven.
WAARSCHUWING: Controleer op de thermokoppel is verwijderd
voordat u overschakelt naar een andere meetfunctie om elektrische
schokken te voorkomen.
4.9 Contactloos wisselspanning meten
WAARSCHUWING: Risico op elektrocutie Test de spanningsdetector
voor gebruik altijd op een circuit waarvan u zeker weet dat er
spanning op staat.
1. Raak met de meetsonde het meetpunt aan dat onder spanning staat of
steek de meetsonde in de kant van het stopcontact die onder stroom staat
2. Bij de aanwezigheid van wisselspanning gaat het indicatorlampje van de
detector branden
OPMERKING: De stroomdraden van elektrische snoeren zijn vaak
gedraaid. Beweeg het uiteinde van de meetsonde langs een deel van
het snoer om ervoor te zorgen dat het uiteinde zich dichtbij de draad
bevindt waar spanning op staat.
OPMERKING: De detector is zeer gevoelig. Statische elektriciteit of
andere energiebronnen kunnen de sensor activeren. Dit is normaal.

15
www.nieaf-smitt.com
5 Functies
5.1 Knop mode (modus)
Hiermee kunt u de opties DC/ACV, OHM, diode, continuïteit, CAP , oC/oF
selecteren.
5.2 Knop MIN-/MAX-meetwaarde
Druk op MIN/MAX om de MIN- of MAX-waarde te meten (alleen handmatig
bereik). Selecteer eerst het juiste bereik om ervoor te zorgen dat de MIN-MAX-
meting het testbereik niet overschrijdt. Druk eenmaal op de knop om MIN te
selecteren. Druk nogmaals op de knop om MAX te selecteren en druk nogmaals
op de knop om de MIN-/MAX-meting uit te schakelen.
5.3 Knop REL (relativiteit)
Voor DCA-nulinstelling en osetinstelling
5.4 Knop HOLD (gegevens vasthouden)
Druk op de knop HOLD om de meetwaarde op het lcd-scherm te bevriezen. De
knop HOLD bevindt zich aan de linkerkant van de meter (bovenste knop). Als de
HOLD modus actief is, wordt op het lcd-scherm het pictogram HOLD weergege-
ven. Druk nogmaals op de knop HOLD om deze modus uit te schakelen.
OPMERKING: De functie HOLD wordt geactiveerd als de schermver
lichting is ingeschakeld. Druk nogmaals op de knop HOLD om de
modus te sluiten.
5.5 Knop Range (Bereik)
De meter staat standaard ingesteld op de modus Automatisch meetbereik
wanneer deze word ingeschakeld. In deze modus wordt het beste meetbereik
automatisch ingesteld. Dit is voor de meeste metingen de meest handige mo-
dus. Volg deze stappen als u het meetbereik handmatig wil selecteren:

16
www.nieaf-smitt.com
1. Druk op de knop RANGE, het schermpictogram van de modus‘Automatisch
meetbereik’ wordt vervangen door het schermpictogram van de modus
‘Handmatig meetbereik’
2. Druk op de knop RANGE om alle beschikbare meetbereiken te doorlopen
en selecteer het gewenste bereik
3. Druk op de knop RANGE en houd deze 2 seconden ingedrukt om de
modus Handmatig meetbereik te sluiten en over te schakelen naar de
modus Automatisch meetbereik
6 Schermverlichting
De schermverlichting verlicht het scherm en wordt ingeschakeld bij weinig
omgevingslicht, zodat de weergegeven meetwaarden kunnen worden
afgelezen. Druk 2 seconden op de knop om de schermverlichting in te schakelen
en druk nogmaals op de knop om de schermverlichting uit te schakelen.
7 Batterij vervangen
1. Verwijder de kruiskopschroef aan de achterkant
2. Open het batterijcompartiment
3. Vervang de 9V-batterij
4. Plaats het batterijdeksel terug
8 Garantie
Wabtec Netherlands B.V. geeft gedurende een periode van 12 maanden garantie
op het meetsysteem. De garantieperiode gaat in op de dag dat de levering
plaatsvindt. De aansprakelijkheid is vastgelegd in de leveringsvoorwaarden van
het FME en HE.

17
www.nieaf-smitt.com
Inhoud
1 Safety 18
2 Description 20
3. Specications 22
4 Measurements
4.1 AC/DC current 24
4.2 DC current 24
4.3 DC/AC voltage 25
4.4 Frequency/duty cycle 25
4.5 Resistance 26
4.6 Diode and continuity 26
4.7 Capacitance 27
4.8 Temperature 27
4.9 Non contact voltage 28
5 Functions
5.1 MODE 29
5.2 MIN-/MAX 29
5.3 REL 29
5.4 HOLD 29
5.5 Range 29
6. Backlight button 30
7. Battery replacement 30
8 Warranty 30

18
www.nieaf-smitt.com
1 Safety
International safety symbols
This symbol, adjacent to another symbol or terminal, indicates the
user must refer to the manual for further information.
This symbol, adjacent to a terminal, indicates that, under normal use,
hazardous voltages may be present
Double insulation
Safety notes
• Do not exceed the maximum allowable input range of any function
• Do not apply voltage to meter when resistance function is selected.
• Set the function switch OFF when the meter is not in use
Warnings
• Set function switch to the appropriate position before measuring
• When measuring volts do not switch to current/resistance modes
• When changing ranges using the selector switch always disconnect the test
leads from the circuit under test
• Do not exceed the maximum rated input limits
Cautions
• Improper use of this meter can cause damage, shock, injury or death. Read
and understand this user manual before operating the meter
• Always remove the test leads before replacing the battery
• Inspect the condition of the test leads and the meter itself for any damage
before operating the meter. Repair or replace any damage before use
• Use great care when making measurements if the voltages are greater than
25 VAC rms or 35 VDC. These voltages are considered a shock hazard.

19
www.nieaf-smitt.com
• Remove the battery if the meter is to be stored for long periods
• Always discharge capacitors and remove power from the device under test
before performing Diode, Resistance or Continuity tests
• Voltage checks on electrical outlets can be dicult and misleading because
of the uncertainty of connection to the recessed electrical contacts. Other
means should be used to ensure that the terminals are not “live”
• If the equipment is used in a manner not specied by the manufacturer, the
protection provided by the equipment may be impaired
• Als dit apparaat wordt gebruikt op een manier die niet is aangegeven door
de fabrikant, kan de beveiliging waarmee het apparaat is uitgerust worden
aangetast
Input limits
Function Maximum input
AAC/ADC 1000 A
VDC/VAC 1000 VDC/VAC
Frequency, resistance, diode,
continuity, capacitance
1000 VDC/VAC
Temperature 1000 VDC

20
www.nieaf-smitt.com
2 Current clamp description
1. Current clamp
2. Non-contact AC voltage indicator light
3. Clamp trigger
4. Data Hold and Backlight button
5. Rotary Function swith
6. Hz% Hlod button
7. RANGE select button
8. Relative button
9. MIN/MAX Hold button
10. MODE select button
11. LCD display
12. COM input jack
13. V ΩCAP TEMPHz jack
14. Battery Cover
1
2
3
13
6
7
9
10
12
4
5
14
8
11
