Waeco PerfectPower PP152 User manual

PerfectPower
PP152, PP154
PP402, PP404,
POWER FAULT
PP602, PP604
DE 6 Trapez-Wechselrichter
Bedienungsanleitung
EN 18 Modified sine wave inverter
Instruction Manual
FR 29 Onduleur trapézoïdal
Notice d’emploi
ES 41 Convertidor onda trapezoidal
Instrucciones de uso
IT 53 Inverter trapezoidale
Istruzioni per l’uso
NL 65 Trapeziumomvormer
Gebruiksaanwijzing
DA 77 Trapez-inverter
Betjeningsanvisning
SV 88 Fytkantsvåg-växelriktare
Bruksanvisning
NO 99 Trapes-vekselretter
Bruksanvisning
FI 111 Trapez-vaihtosuuntaaja
Käyttöohje
_PP150_PP400_PP600.book Seite 1 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

D
Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause
WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter
der Internetadresse: www.dometic-waeco.de
GB
We will be happy to provide you with further information about WAECO products.
Please order our free catalogue with no obligation to buy on our homepage:
www.dometic-waeco.com
F
Demandez d’autres informations relatives à la large gamme de produits de la maison
WAECO. Commandez tout simplement notre catalogue gratuitement et sans
engagement à l’adresse internet suivante : www.dometic-waeco.com
E
Solicite más información sobre la amplia gama de productos de la empresa WAECO.
Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la
dirección de Internet: www.dometic-waeco.com
I
Per ottenere maggiori informazioni sull’ampia gamma di prodotti WAECO è possibile
ordinare una copia gratuita e non vincolante del nostro Catalogo all’indirizzo Internet:
www.dometic-waeco.com
NL
Maak kennis met het omvangrijke productscala van de firma WAECO. Bestel onze
catalogus gratis en vrijblijvend onder het internetadres: www.dometic-waeco.com
DK
Bestil yderligere information om det omfattende produktudvalg fra WAECO.
Bestil vores katalog gratis og uforpligtende på internetadressen:
www.dometic-waeco.com
S
Inhämta mer information om den omfattande produktpaletten från WAECO:
Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress:
www.dometic-waeco.com
N
Be om mer informasjon om det rikholdige produktutvalget fra WAECO. Bestill vår
katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
FIN
Pyytäkää lisää tietoja WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme
maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
_PP150_PP400_PP600.book Seite 2 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

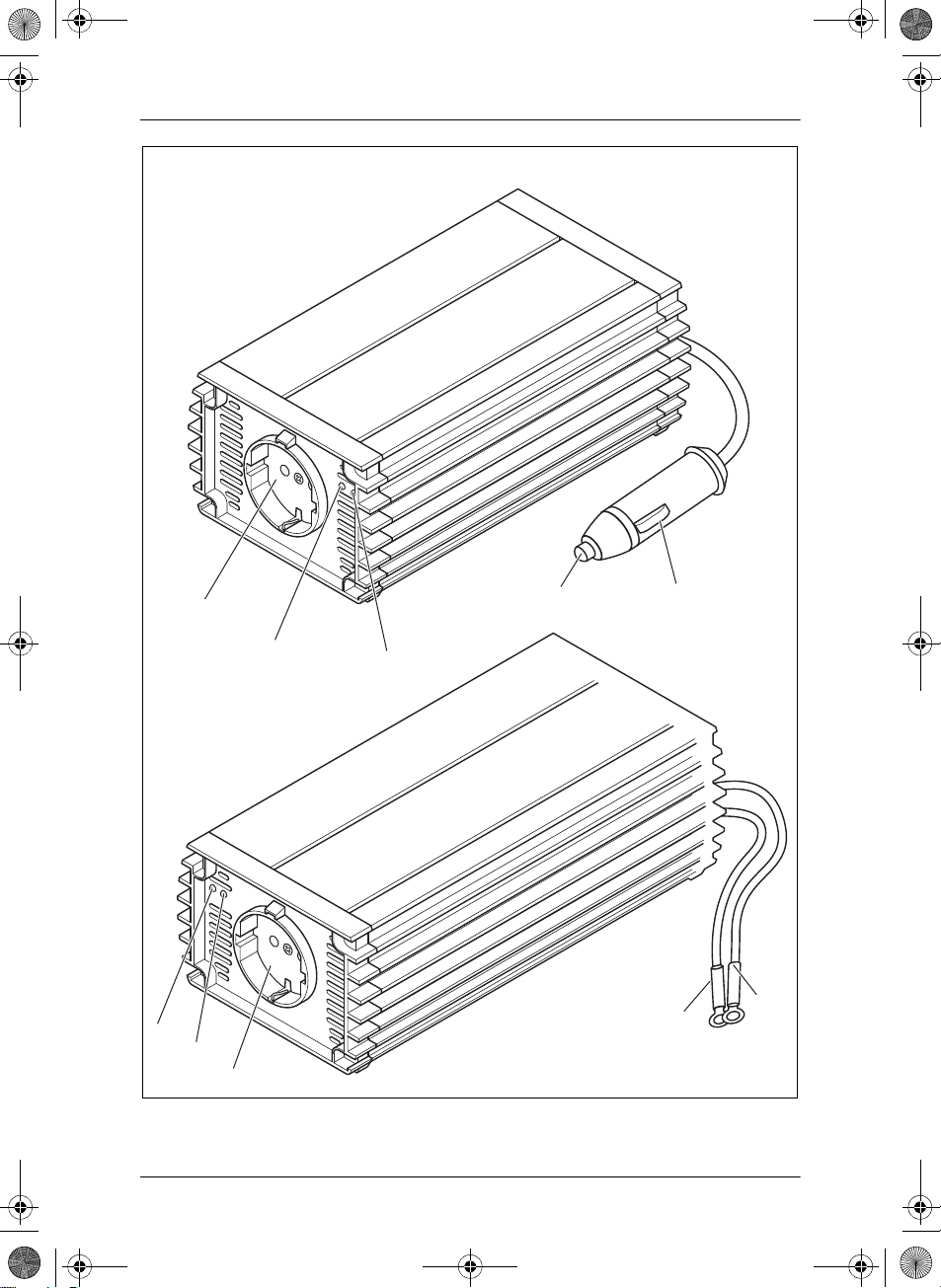

PerfectPower
3
POWER FAULT
45
1
2
3
4
5
1
2
3
PP152, PP154
PP402, PP404,
PP602, PP604
1
_PP150_PP400_PP600.book Seite 3 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

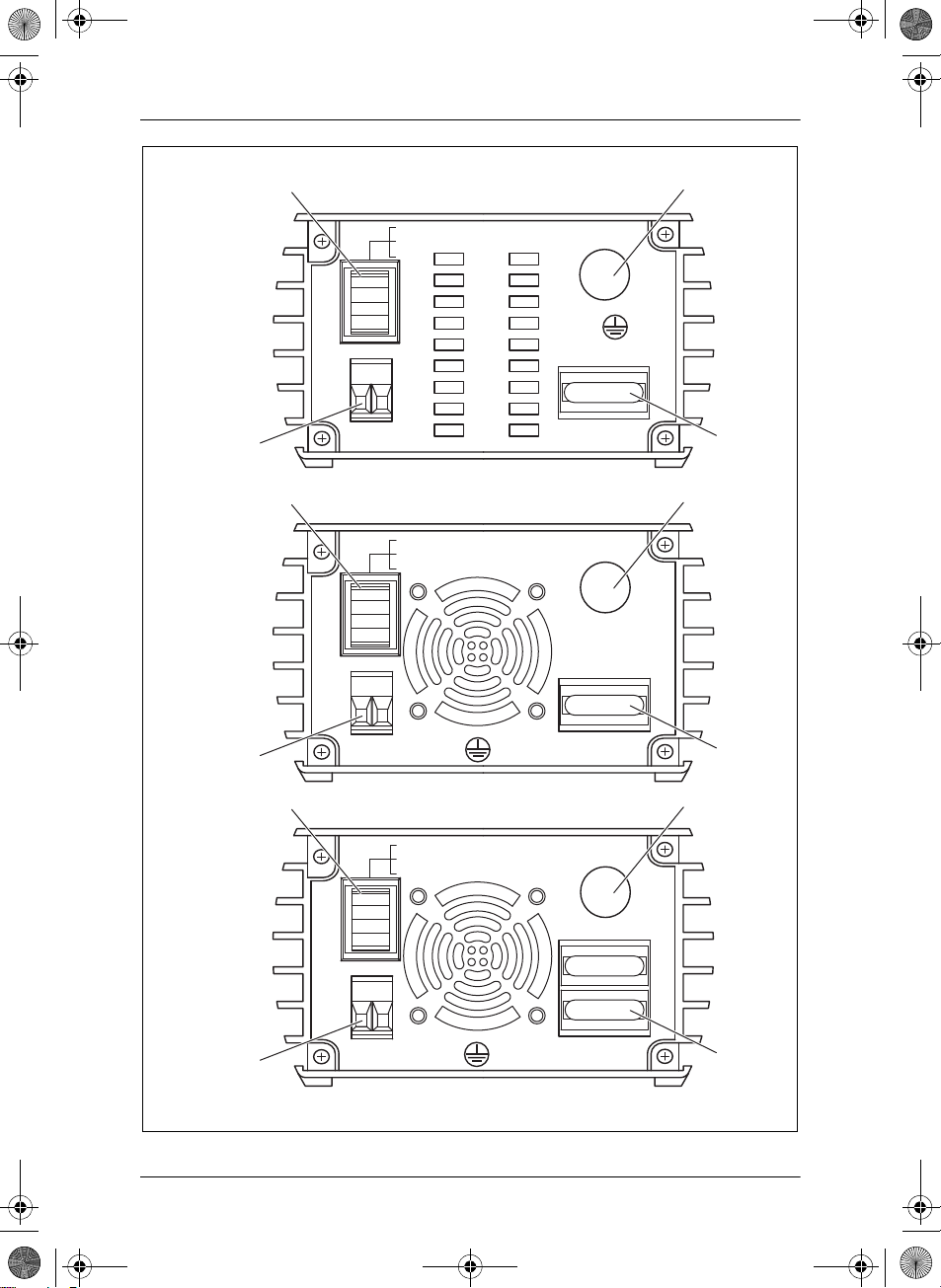

PerfectPower
4
REMOTE
DC INPUT
FUSE
GROUND
ON
OFF
REMO.
REMOTE
DC INPUT
FUSE
GROUND
ON
OFF
REMO.
REMOTE
DC INPUT
FUSE
GROUND
ON
OFF
REMO.
A B
A B
A B
3
4
12
3
4
12
3
4
12
PP602,
PP604
PP402,
PP404
PP152,
PP154
2
_PP150_PP400_PP600.book Seite 4 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower
5
A
B
3
25 cm
25 cm
REVERSEPOLARITY
CHASSIS
P
4
1.
2.
5
_PP150_PP400_PP600.book Seite 5 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower
6
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig und bewahren Sie sie auf. Geben Sie sie im Falle einer Weiter-
veräußerung des Geräts an den Käufer weiter.
Inhaltsverzeichnis
1 Hinweise zur Benutzung der Anleitung . . . . . . . . . . . . . . . . . . . . . . . 7
2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Geräteausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 10
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6 Wechselrichter anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7 Wechselrichter benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
8 Sicherung wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9 Wechselrichter pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . 14
10 Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
_PP150_PP400_PP600.book Seite 6 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower Hinweise zur Benutzung der Anleitung
7
1 Hinweise zur Benutzung der Anleitung
aAchtung!
Sicherheitshinweis: Nichtbeachtung kann zu Materialschäden
führen und die Funktion des Gerätes beeinträchtigen.
eAchtung!
Sicherheitshinweis, der auf Gefahren mit elektrischem Strom
oder elektrischer Spannung hinweist: Nichtbeachtung kann zu
Personen- und Materialschäden führen und die Funktion des
Gerätes beeinträchtigen.
IHinweis
Ergänzende Informationen zur Bedienung des Gerätes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Beachten Sie bitte auch die nachfolgenden Sicherheitshinweise.
2 Allgemeine Sicherheitshinweise
2.1 Allgemeine Sicherheit
aAchtung!
WAECO International übernimmt keine Haftung für Schäden auf-
grund folgender Punkte:
– Montage- oder Anschlussfehler
– Beschädigungen am Gerät durch mechanische Einflüsse und
Überspannungen,
– Veränderungen am Gerät ohne ausdrücklicher Genehmigung
vom WAECO International,
– Verwendung für andere als die in der Anleitung beschriebenen
Zwecke.
zBenutzen Sie das Gerät nur zu seinem bestimmungsgemäßen Gebrauch.
zBetreiben Sie das Gerät nicht in feuchter oder nasser Umgebung.
_PP150_PP400_PP600.book Seite 7 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

Allgemeine Sicherheitshinweise PerfectPower
8
zDie Wartung und Reparatur darf nur durch eine Fachkraft geschehen, die
mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften
vertraut ist.
2.2 Sicherheit bei der Installation des Gerätes
eAchtung Lebensgefahr!
Schließen Sie immer nur einen Verbraucher an den Wechsel-
richter an. Beim Anschluss von zwei oder mehr Verbrauchern kann
es zu einem Kurzschluss kommen.
zAchten Sie auf einen sicheren Stand!
Das Gerät muss so sicher aufgestellt und befestigt werden, dass es nicht
umstürzen oder herabfallen kann.
zSichern Sie das Gerät so, dass Kinder keinen Zugriff darauf haben.
Es können Gefahren entstehen, die von Kindern nicht erkannt werden!
zSetzen Sie das Gerät keiner Wärmequelle (Sonneneinstrahlung, Heizung
usw.) aus. Vermeiden Sie so zusätzliche Erwärmung des Gerätes.
Bei Installationen auf Booten
zBei falscher Installation elektrischer Geräte auf Booten kann es zu Korro-
sionsschäden am Boot kommen. Lassen Sie die Installation des Wech-
selrichters von einem fachkundigen (Boots-) Elektriker durchführen.
Elektrische Leitungen
zMüssen Leitungen durch Blechwände oder andere scharfkantige Wände
geführt werden, dann benutzen Sie Leerrohre bzw. Leitungsdurchführun-
gen.
zVerlegen Sie Leitungen nicht lose oder scharf abgeknickt an elektrisch
leitenden Materialien (Metall).
zZiehen Sie nicht an Leitungen.
zVerlegen Sie 230-V-Netzleitung und 12/24-V-Gleichstromleitung nicht
zusammen im gleichen Leitungskanal (Leerrohr).
zBefestigen Sie die Leitungen gut.
zVerlegen Sie die Leitungen so, dass keine Stolpergefahr entsteht und
eine Beschädigung des Kabels ausgeschlossen ist.
_PP150_PP400_PP600.book Seite 8 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower Geräteausführungen
9
2.3 Sicherheit beim Betrieb des Gerätes
eAchtung!
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen
beim Gebrauch von elektrischen Geräten zum Schutz vor:
– elektrischem Schlag
– Brandgefahr
– Verletzungen
zBetreiben Sie das Gerät nicht in der Nähe von Gas oder entflammbaren
Materialien; die Oberflächentemperatur kann bis zu 60 °C betragen.
zBetreiben Sie das Gerät nur, wenn das Gehäuse und die Leitungen unbe-
schädigt sind.
zAchten Sie darauf, dass Luftein- und Ausgänge des Geräts nicht verdeckt
werden.
zAchten Sie auf gute Belüftung.
zVerbinden Sie den 230-V-Ausgang des Wechselrichters (Abb. 11,
Seite 3) nicht mit einer anderen 230-V-Quelle.
zAuch nach Auslösen der Schutzeinrichtung (Sicherung) bleiben Teile des
Wechselrichters unter Spannung.
zUnterbrechen Sie bei Arbeiten am Gerät immer die Stromversorgung.
3 Geräteausführungen
Bezeichnung Artikel-Nr.
PerfectPower PP152: Wechselrichter mit Anschlusskabel für
eine 12-V-Steckdose und vier Halterungen
PP152
PerfectPower PP154: Wechselrichter mit Anschlusskabel für
eine 24-V-Steckdose und vier Halterungen
PP154
PerfectPower PP402: Wechselrichter mit Anschlussklemmen
für eine 12-V-Batterie und vier Halterungen
PP402
PerfectPower PP404: Wechselrichter mit Anschlussklemmen
für eine 24-V-Batterie und vier Halterungen
PP404
PerfectPower PP602: Wechselrichter mit Anschlussklemmen
für eine 12-V-Batterie und vier Halterungen
PP602
PerfectPower PP604: Wechselrichter mit Anschlussklemmen
für eine 24-V-Batterie und vier Halterungen
PP604
_PP150_PP400_PP600.book Seite 9 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

Bestimmungsgemäßer Gebrauch PerfectPower
10
4 Bestimmungsgemäßer Gebrauch
Die Wechselrichter dienen dazu, Gleichspannung von 12 V bzw. von 24 V in
eine 230-V-Wechselspannung von 50 Hz zu wandeln.
z12 V: PerfectPower PP152, PP402 und PP602
z24 V: PerfectPower PP154, PP404 und PP604
5 Technische Beschreibung
Die PerfectPower Wechselrichter lassen sich überall dort betreiben, wo ein
12-V-DC-Anschluss (für PP152, PP402, PP602) bzw. ein 24-V-DC-
Anschluss (für PP154, PP404, PP604) vorhanden ist. Die Geräte werden mit
einem last- und temperaturabhängigen Lüfter bei Bedarf zusätzlich gekühlt.
Die maximale Dauerleistung beträgt
zbeim Wechselrichter PP152 und PP154 150 Watt
zbeim Wechselrichter PP402 und PP404 350 Watt
zbeim Wechselrichter PP602 und PP604 550 Watt
Geräte, die einen höheren Leistungsbedarf haben, dürfen nicht angeschlos-
sen werden.
Der Wechselrichter ist mit einem thermischen und einem elektrischen Über-
lastungsschutz sowie einem Unter- und Überspannungsschutz ausgestattet.
Der Wechselrichter schaltet ab:
zwenn die interne Temperatur des Wechselrichters zu hoch ist
zwenn die Belastung die oben genannten Leistungswerte übersteigt
zwenn die Eingangsspannung zu niedrig oder zu hoch ist
Die Wechselrichter können alternativ über den Schalter direkt am Gerät oder
über einen externen Schalter ein- und ausgeschaltet werden.
IHinweis
Beachten Sie beim Anschluss von Geräten mit elektrischem
Antrieb (z. B. Bohrmaschine, Kühlschrank usw.), dass diese zum
Anlaufen oft eine höhere Leistung benötigen als auf dem Typen-
schild angegeben.
_PP150_PP400_PP600.book Seite 10 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower Wechselrichter anschließen
11
6 Wechselrichter anschließen
6.1 Wechselrichter befestigen
Sie können den Wechselrichter mit den beiliegenden vier Halterungen
befestigen.
Beachten Sie bei der Wahl des Montageortes folgende Hinweise:
zDie Montage des Wechselrichters kann horizontal wie auch vertikal
erfolgen.
zDer Wechselrichter muss an einer vor Feuchtigkeit geschützten Stelle
eingebaut werden.
zDer Wechselrichter darf nicht in Umgebungen mit entflammbaren
Materialien eingebaut werden.
zDer Wechselrichter darf nicht in staubigen Umgebungen eingebaut
werden.
zDer Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen
kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie
Abstand um den Wechselrichter muss mindestens 25 cm betragen
(Abb. 4, Seite 5).
zDer Lufteintritt auf der Unterseite bzw. der Luftaustritt auf der Rückseite
des Wechselrichters muss freibleiben.
zBei Umgebungstemperaturen, die höher als 40 °C (z. B. in Motor- oder
Heizungsräumen, direkte Sonneneinstrahlung) sind, kann es durch die
Eigenerwärmung des Wechselrichters bei Belastung zum automatischen
Abschalten kommen.
zDie Montagefläche muss eben sein und eine ausreichende Festigkeit auf-
weisen.
aAchtung!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeugs
durch Bohren, Sägen und Feilen beschädigt werden.
Befestigen Sie den Wechselrichter wie folgt (Abb. 5, Seite 5):
➤Klipsen je zwei Halterungen auf den linken und rechten unteren Steg.
Sie können die Halterungen beliebig verschieben.
➤Schrauben Sie den Wechselrichter fest, indem Sie jeweils eine Schraube
durch die Bohrungen in den Haltern schrauben.
_PP150_PP400_PP600.book Seite 11 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

Wechselrichter anschließen PerfectPower
12
6.2 PP152 und PP154 anschließen
Der Anschluss erfolgt über einen Stecker, der in eine 12-V-Steckdose (bei
PP152) bzw. einen 24-V-Steckdose (bei PP154) eingesteckt wird. Der
mittlere Stift des Steckers (Abb. 14, Seite 3) ist mit der Plusleitung und die
beiden seitlichen Bügel des Steckers (Abb. 15, Seite 3) sind mit der Minus-
leitung verbunden.
aAchtung!
Achten Sie beim Einstecken des Steckers in die Steckdose auf
eine feste Verbindung. Bei einer unzureichenden Verbindung
kommt es zu einer Erwärmung des Steckers.
eAchtung!
Die Belastbarkeit der Steckdose, die Zuleitung und die Absiche-
rung müssen mindestens 15 Ampere betragen. Die Absicherung
darf nicht eigenmächtig erhöht werden.
6.3 PP402, PP404, PP602 und PP604 anschließen
aAchtung!
Verbinden Sie zur Inbetriebnahme des Wechselrichters die rote
Leitung (Abb. 14, Seite 3) mit dem Pluspol (+) der Batterie und
die schwarze Leitung (Abb. 15, Seite 3) mit dem Minuspol (–) der
Batterie. Achten Sie beim Anklemmen auf saubere Pole der
Batterie.
eAchtung!
Verlängern Sie die Anschlussleitung nur durch Leitungen mit dem
gleichen oder einem größeren Querschnitt.
eAchtung!
Achten Sie darauf, dass die Polarität nicht vertauscht wird. Bei Ver-
polung der Anschlüsse entsteht ein großer Funkenschlag, und die
internen Sicherungen brennen durch.
_PP150_PP400_PP600.book Seite 12 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower Wechselrichter benutzen
13
7 Wechselrichter benutzen
Der Hauptschalter (Abb. 21, Seite 4) an der Rückseite des Gerätes hat
drei Stellungen:
zON (Ein): Der Wechselrichter ist eingeschaltet.
zOFF (Aus): Der Wechselrichter ist ausgeschaltet.
zREMOTE (Fernbedienung): Der Wechselrichter wird über einen externen
Schalter ein- bzw. ausgeschaltet.
➤Schließen Sie Ihren Verbraucher an der Steckdose (Abb. 11, Seite 3)
des Wechselrichters an.
Am Gerät einschalten
➤Stellen Sie den Hauptschalter (Abb. 21, Seite 4) auf „ON“.
✓Die grüne Kontroll-LED (Abb. 13, Seite 3) leuchtet.
Am Gerät ausschalten
➤Stellen Sie den Hauptschalter (Abb. 21, Seite 4) auf „OFF“.
✓Die grüne Kontroll-LED (Abb. 13, Seite 3) erlischt.
Mit einem externen Schalter einschalten
Alternativ können Sie den Wechselrichter mit einem externen Schalter ein-
und ausschalten.
➤Stellen Sie den Hauptschalter (Abb. 21, Seite 4) auf „REMOTE“.
➤Schließen Sie den externen Schalter entsprechend der folgenden Schalt-
bilder am Remote-Port (Abb. 24, Seite 4) an:
– externer Schalter, Spannungsversorgung aus dem Wechselrichter:
Abb. 3, Seite 5
✓Wenn der Wechselrichter über den externen Schalter eingeschaltet ist,
leuchtet die grüne Kontroll-LED (Abb. 13, Seite 3).
_PP150_PP400_PP600.book Seite 13 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

Sicherung wechseln PerfectPower
14
Beachten Sie im Betrieb folgende Hinweise
Sinkt die Batteriespannung während des Betriebes unter 10,8 V für PP152/
PP402/PP602 oder 21,5 V für PP154/PP404/PP604, ertönt ein Warnton.
Sinkt die Batteriespannung weiter, schaltet sich der Wechselrichter aus und
die rote Fehler-LED (Abb. 12, Seite 3) leuchtet.
Bei zu hoher Erwärmung schaltet sich der Wechselrichter aus – die rote
Fehler-LED (Abb. 12, Seite 3) leuchtet rot.
➤Schalten Sie den Wechselrichter in diesem Fall mit dem Schalter aus.
Nach dem Abkühlen können Sie den Wechselrichter wieder einschalten.
Beim Betreiben des Wechselrichters über längere Zeit und mit größter
Belastung empfiehlt es sich, den Motor zu starten, um die Batterie des Fahr-
zeuges wieder aufzuladen.
Der Wechselrichter kann bei laufendem oder abgeschaltetem Motor
betrieben werden. Allerdings sollte der Motor nicht angelassen werden,
wenn der Wechselrichter eingeschaltet ist, da die Stromzufuhr zum
Zigarettenanzünder während des Startvorgangs unterbrochen werden kann.
8 Sicherung wechseln
Gehen Sie wie folgt vor, um die Sicherung des Wechselrichters zu wechseln:
➤Entnehmen Sie die defekte Sicherung (Abb. 23, Seite 4) aus der
Fassung auf der Rückseite.
➤Setzen Sie eine neue Sicherung derselben Spezifikation ein.
9 Wechselrichter pflegen und reinigen
aAchtung!
Keine scharfen oder harten Mittel zur Reinigung verwenden, da
dies zu einer Beschädigung des Gerätes führen kann.
➤Reinigen Sie das Gerät gelegentlich mit einem feuchten Tuch.
_PP150_PP400_PP600.book Seite 14 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower Fehlerbeseitigung
15
10 Fehlerbeseitigung
11 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
schicken Sie es bitte an die WAECO Niederlassung in Ihrem Land (siehe
Adressen Rückseite der Anleitung) oder an Ihren Fachhändler. Zur Repara-
tur- bzw. Gewährleistungsbearbeitung müssen Sie folgende Unterlagen mit-
schicken:
zeine Kopie der Rechnung mit Kaufdatum,
zeinen Reklamationsgrund oder eine Fehlerbeschreibung.
Fehler Ursache Behebung
Keine Ausgangsspannung Kein Kontakt zur Batterie Kontakt und Kabel prüfen.
Ggf. Zündung einschalten.
PP152/PP154: 12-V- bzw.
24-V-Steckdose prüfen und
ggf. austauschen.
Keine Ausgangsspannung Thermische Überlastung Verbraucher abschalten.
Wechselrichter abkühlen
lassen und für bessere
Belüftung sorgen.
Keine Ausgangsspannung Sicherung defekt (Im Wechsel-
richter oder fahrzeugseitig)
Austausch der Sicherung
durch eine Sicherung der-
selben Spezifikation.
Keine Ausgangsspannung Gerät defekt Gerät austauschen.
Gerät schaltet zyklisch Ein/
Aus
Dauerbelastung zu hoch Belastung reduzieren.
Beim Einschalten des Ver-
brauchers schaltet der
Wechselrichter aus
Einschaltstrom zu hoch Vergleich der Geräteleistung
mit der maximalen Leistung
des Wechselrichters.
Zu geringe Ausgangs-
spannung
Batteriespannung kleiner als
10,8 V (PP152/PP402/PP602)
oder 21,5 V (PP154/PP404/
PP604)
Batterie laden (Motor starten).
_PP150_PP400_PP600.book Seite 15 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

Entsorgung PerfectPower
16
12 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
Wenn Sie das Gerät endgültig außer Betrieb nehmen, informieren
Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fach-
händler über die zutreffenden Entsorgungsvorschriften.
13 Technische Daten
Folgende technische Daten gelten für alle Wechselrichter:
PP152,
PP402,
PP602
PP154,
PP404,
PP604
Ausgangsspannung 210 – 230 V AC
Ausgangsfrequenz 50 Hz ± 2 Hz
Leerlaufstromaufnahme < 0,255 A < 0,255 A
Eingangsnennspannung 12 V DC g24 V DC g
Unterspannungsalarm 10,8 V 21,5 V
Unterspannungsabschaltung 10 V 20 V
Überspannungsabschaltung 15,3 V 30,5 V
Wärmeabfuhr Gehäuse/Lüfter
Maximale Umgebungstemperatur 0 °C – 50 °C
Prüfung/Zertifikat
24
_PP150_PP400_PP600.book Seite 16 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower Technische Daten
17
Gerätespezifische technische Daten:
Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.
PP152 PP154
Art.-Nr. PP152 PP152
Dauer-Ausgangsleistung 150 W
Spitzen-Ausgangsleistung 350 W
Abmessungen 167 x 129 x 71 mm
Gewicht 800 g
PP402 PP404
Art.-Nr. PP402 PP404
Dauer-Ausgangsleistung 350 W
Spitzen-Ausgangsleistung 700 W
Abmessungen 177 x 129 x 71 mm
Gewicht 950 g
PP602 PP604
Art.-Nr. PP602 PP604
Dauer-Ausgangsleistung 550 W
Spitzen-Ausgangsleistung 1100 W
Abmessungen 222 x 129 x 71 mm
Gewicht 1350 g
_PP150_PP400_PP600.book Seite 17 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

Notes on using the manual PerfectPower
18
Please read this manual carefully before installing and starting up and
store it in a safe place. If the device is resold, this instruction manual
must be handed over to the purchaser along with the device.
Contents
1 Notes on using the manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
3 Device guides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6 Connecting the inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
7 Using the inverter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
8 Replacing the fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
9 Cleaning and caring for the inverter. . . . . . . . . . . . . . . . . . . . . . . . . 25
10 Rectifying faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
11 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
12 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
13 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
1 Notes on using the manual
aCaution
Safety instruction: Failure to observe this instruction can cause
material damage and impair the function of the device.
eCaution
Safety instruction relating to a danger from an electrical current or
voltage. Failure to observe this instruction can cause material dam-
age and personal injury and impair the function of the device.
INote
Supplementary information on operating the device.
➤Action: This symbol indicates that action is required on your part. The re-
quired action is described step-by-step.
_PP150_PP400_PP600.book Seite 18 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

PerfectPower General safety instructions
19
✓This symbol describes the result of an action.
Please observe the following safety instructions.
2 General safety instructions
2.1 General safety
aCaution
WAECO International will not be held liable for claims for damage
resulting from the following:
– Faulty assembly or connection
– Damage to the appliance resulting from mechanical influences
and excess voltage
– Alterations to the device without express permission of WAECO
International
– Use for purposes other than those described in the operating
manual
zUse the device only as intended.
zDo not operate the device in a damp or wet environment.
zMaintenance and repair work may only be carried out by qualified person-
nel who are familiar with the risks involved and the relevant regulations.
2.2 Safety when installing the device
eCaution – danger of electrocution
Never connect more than one consumer device to the inverter. If
you connect more than one device, a short circuit may occur.
zEnsure the device is standing firmly.
The device must be set up and fastened in such a way that it cannot tip
over or fall down.
zTake the precautions necessary to ensure that children cannot interfere
with operation.
Dangerous situations may occur which cannot be recognised by chil-
dren!
zDo not expose the device to a heat source (such as direct sunlight or heat-
ing). Avoid additional heating of the device in this way.
_PP150_PP400_PP600.book Seite 19 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au

General safety instructions PerfectPower
20
For installation on boats
zIf electrical devices are incorrectly installed on boats, corrosion damage
might occur. Have the inverter installed by a specialist (marine) electri-
cian.
Electrical cables
zIf cables have to be fed through metal walls or other walls with sharp
edges, use ducts or wire bushings to prevent damage.
zDo not lay cables which are loose or bent next to electrically conductive
material (metal).
zDo not pull on the cables.
zDo not lay the 230 V mains cable and the 12/24 V DC cable in the same
duct.
zFasten the cables securely.
zLay the cables so that they cannot be tripped over or damaged.
2.3 Operating the appliance safely
eCaution
Note the following basic safety information when using electrical
devices to protect against:
– Electric shock
– Fire hazards
– Injury
zDo not operate the device near gas or flammable material; the surface
temperature can reach up to 60 °C.
zOperate the device only if you are certain that the housing and the cables
are undamaged.
zMake sure the air inlets and outlets of the device are not covered.
zEnsure good ventilation.
zDo not connect the 230 V output of the inverter (fig. 11, page 3) to a
different 230 V source.
zEven after the fuse triggers, parts of the inverter remain live.
zAlways disconnect the power supply when working on the device.
_PP150_PP400_PP600.book Seite 20 Donnerstag, 12. November 2009 2:25 14
More information https://www.caravansplus.com.au
