Waeco PerfectPower PP402 User manual

PerfectPower
PP152, PP154
PP402, PP404,
POWERFAULT
PP602, PP604
DE 6 Trapez-Wechselrichter
Montage- und Bedienungsanleitung
EN 17 Modified sine wave inverter
Installation and Operating Manual
FR 28 Onduleur trapézoïdal
Instructions de montage
et de service
ES 40 Convertidor onda trapezoidal
Instrucciones de montaje y de uso
IT 52 Inverter trapezoidale
Istruzioni di montaggio e d’uso
NL 64 Trapeziumomvormer
Montagehandleiding en
gebruiksaanwijzing
DA 76 Trapez-inverter
Monterings- og betjeningsvejledning
SV 87 Fytkantsvåg-växelriktare
Monterings- och bruksanvisning
NO 98 Trapes-vekselretter
Monterings- og bruksanvisning
FI 109 Trapez-vaihtosuuntaaja
Asennus- ja käyttöohje
PL 120 Przetwornica trapezowa
Instrukcja montażu i obsługi
RU 132 Трапецеидальный инвертор
Инструкция по монтажу и
эксплуатации
CZ 145 Měničnapětí
Návod k montáži a obsluze
SK 157 Trapézový meničnapätia
Návod na montáž a uvedenie do
prevádzky
_PP150_PP400_PP600.book Seite 1 Montag, 7. Mai 2012 9:45 09

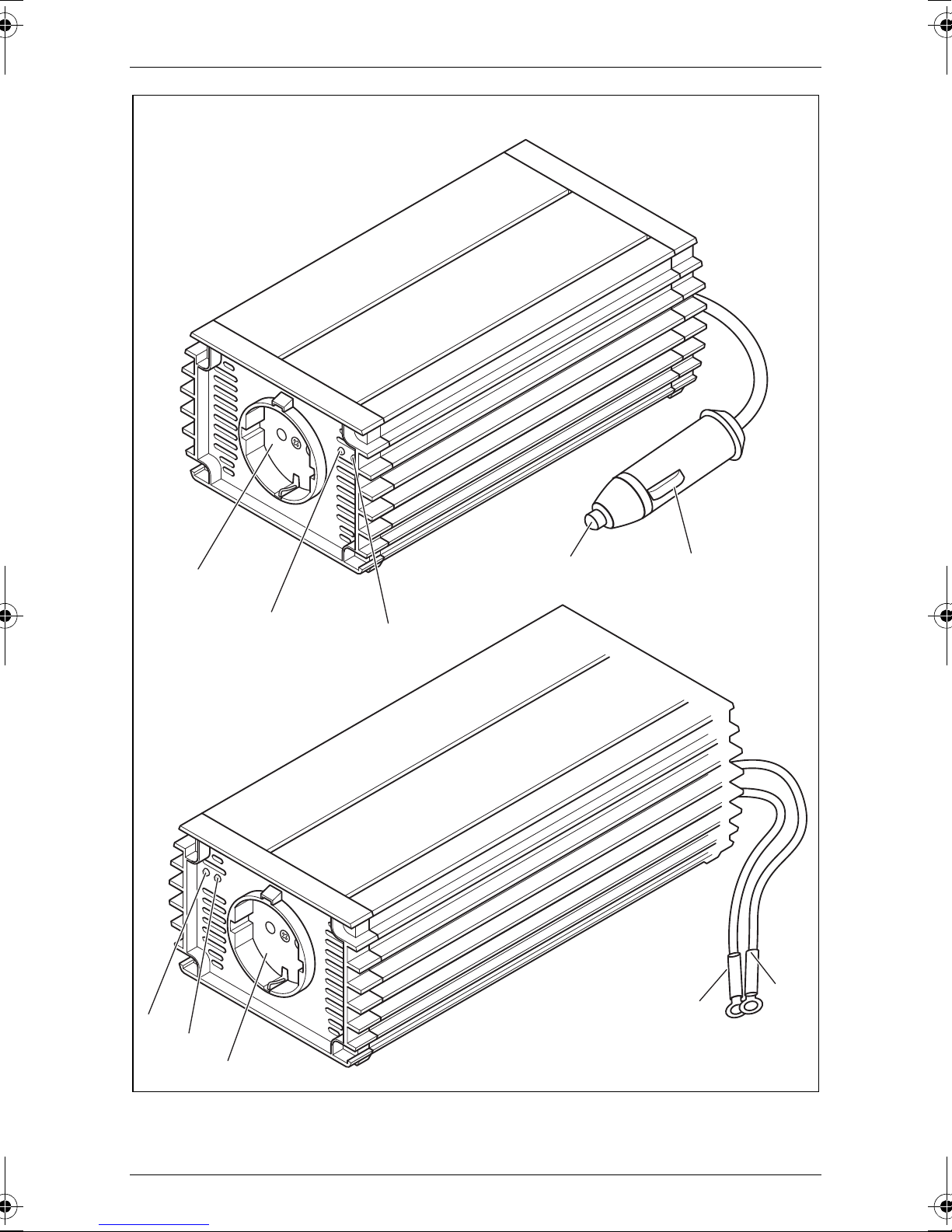

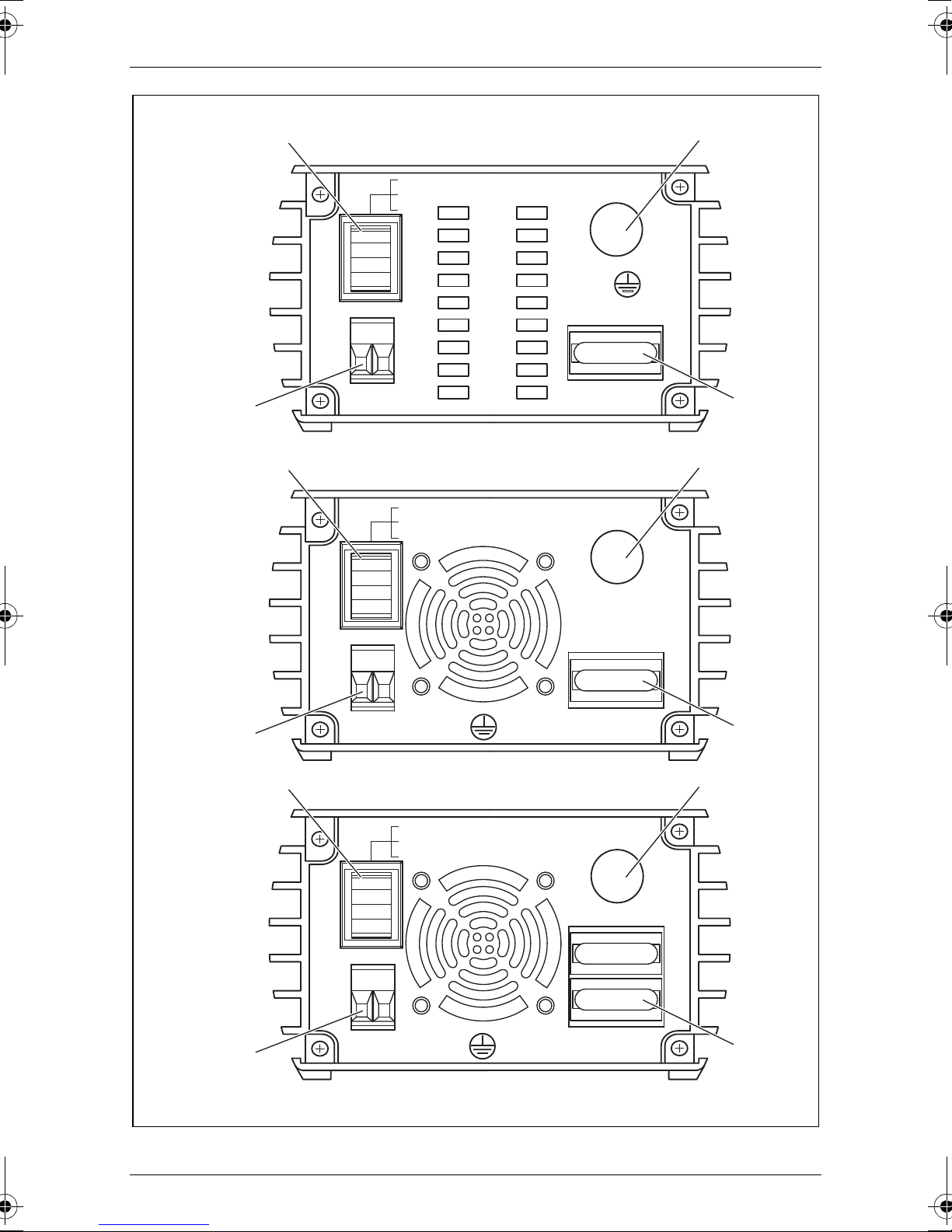

PerfectPower
2
POWER FAU LT
45
1
2
3
4
5
1
2
3
PP152, PP154
PP402, PP404,
PP602, PP604
1
_PP150_PP400_PP600.book Seite 2 Montag, 7. Mai 2012 9:45 09

PerfectPower
3
REMOTE
DC INPUT
FUSE
GROUND
ON
OFF
REMO.
REMOTE
DC INPUT
FUSE
GROUND
ON
OFF
REMO.
REMOTE
DC INPUT
FUSE
GROUND
ON
OFF
REMO.
A B
A B
A B
3
4
12
3
4
12
3
4
12
PP602,
PP604
PP402,
PP404
PP152,
PP154
2
_PP150_PP400_PP600.book Seite 3 Montag, 7. Mai 2012 9:45 09

PerfectPower
4
A
B
3
25 cm
25 cm
REVERSEPOLARITY
CHASSIS
P
4
1.
2.
5
_PP150_PP400_PP600.book Seite 4 Montag, 7. Mai 2012 9:45 09

DE
PerfectPower Erklärung der Symbole
5
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Produktes an den Nutzer weiter.
Inhaltsverzeichnis
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 Geräteausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 Wechselrichter anschließen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7 Wechselrichter benutzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8 Sicherung wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9 Wechselrichter pflegen und reinigen . . . . . . . . . . . . . . . . . . . . . . . . 13
10 Fehlerbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
11 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
12 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
13 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1 Erklärung der Symbole
DGEFAHR!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer
Verletzung.
!WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
!VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
_PP150_PP400_PP600.book Seite 5 Montag, 7. Mai 2012 9:45 09

DE
Allgemeine Sicherheitshinweise PerfectPower
6
AACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion
des Produktes beeinträchtigen.
IHINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
2 Allgemeine Sicherheitshinweise
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Montage- oder Anschlussfehler
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen Zwecke
2.1 Allgemeine Sicherheit
!WARNUNG!
Benutzen Sie das Gerät nur zu seinem bestimmungsgemäßen
Gebrauch.
Personen (einschließlich Kinder), die aufgrund ihrer physi-
schen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das
Produkt sicher zu benutzen, sollten dieses Produkt nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person
nutzen.
Betreiben Sie das Gerät nicht in feuchter oder nasser Umge-
bung.
_PP150_PP400_PP600.book Seite 6 Montag, 7. Mai 2012 9:45 09

DE
PerfectPower Allgemeine Sicherheitshinweise
7
Die Wartung und Reparatur darf nur durch eine Fachkraft ge-
schehen, die mit den damit verbundenen Gefahren bzw. ein-
schlägigen Vorschriften vertraut ist.
2.2 Sicherheit bei der Installation des Gerätes
!WARNUNG!
Schließen Sie immer nur einen Verbraucher an den Wechsel-
richter an. Beim Anschluss von zwei oder mehr Verbrauchern
kann es zu einem Kurzschluss kommen.
!VORSICHT!
Achten Sie auf einen sicheren Stand!
Das Gerät muss so sicher aufgestellt und befestigt werden,
dass es nicht umstürzen oder herabfallen kann.
Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf ha-
ben. Es können Gefahren entstehen, die von Kindern nicht er-
kannt werden!
Setzen Sie das Gerät keiner Wärmequelle (Sonneneinstrah-
lung, Heizung usw.) aus. Vermeiden Sie so zusätzliche Erwär-
mung des Gerätes.
Elektrische Leitungen
Müssen Leitungen durch Blechwände oder andere scharfkanti-
ge Wände geführt werden, dann benutzen Sie Leerrohre bzw.
Leitungsdurchführungen.
Verlegen Sie Leitungen nicht lose oder scharf abgeknickt an
elektrisch leitenden Materialien (Metall).
Ziehen Sie nicht an Leitungen.
Verlegen Sie 230-V-Netzleitung und 12/24-V-Gleichstromlei-
tung nicht zusammen im gleichen Leitungskanal (Leerrohr).
Befestigen Sie die Leitungen gut.
Verlegen Sie die Leitungen so, dass keine Stolpergefahr ent-
steht und eine Beschädigung des Kabels ausgeschlossen ist.
_PP150_PP400_PP600.book Seite 7 Montag, 7. Mai 2012 9:45 09

DE
Geräteausführungen PerfectPower
8
2.3 Sicherheit beim Betrieb des Gerätes
!WARNUNG!
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen
beim Gebrauch von elektrischen Geräten zum Schutz vor:
– elektrischem Schlag
– Brandgefahr
– Verletzungen
Betreiben Sie das Gerät nicht in der Nähe von Gas oder ent-
flammbaren Materialien; die Oberflächentemperatur kann bis
zu 60 °C betragen.
Betreiben Sie das Gerät nur, wenn das Gehäuse und die Leitun-
gen unbeschädigt sind.
Achten Sie darauf, dass Luftein- und Ausgänge des Geräts
nicht verdeckt werden.
Achten Sie auf gute Belüftung.
Verbinden Sie den 230-V-Ausgang des Wechselrichters
(Abb. 11, Seite 2) nicht mit einer anderen 230-V-Quelle.
Auch nach Auslösen der Schutzeinrichtung (Sicherung) bleiben
Teile des Wechselrichters unter Spannung.
Unterbrechen Sie bei Arbeiten am Gerät immer die Stromver-
sorgung.
3 Geräteausführungen
Bezeichnung Artikel-Nr.
PerfectPower PP152: Wechselrichter mit Anschlusskabel für
eine 12-V-Fahrzeugsteckdose und vier Halterungen
PP152
PerfectPower PP154: Wechselrichter mit Anschlusskabel für
eine 24-V-Fahrzeugsteckdose und vier Halterungen
PP154
PerfectPower PP402: Wechselrichter mit Anschlussklemmen für
eine 12-V-Fahrzeugbatterie und vier Halterungen
PP402
PerfectPower PP404: Wechselrichter mit Anschlussklemmen für
eine 24-V-Fahrzeugbatterie und vier Halterungen
PP404
PerfectPower PP602: Wechselrichter mit Anschlussklemmen für
eine 12-V-Fahrzeugbatterie und vier Halterungen
PP602
PerfectPower PP604: Wechselrichter mit Anschlussklemmen für
eine 24-V-Fahrzeugbatterie und vier Halterungen
PP604
_PP150_PP400_PP600.book Seite 8 Montag, 7. Mai 2012 9:45 09

DE
PerfectPower Bestimmungsgemäßer Gebrauch
9
4 Bestimmungsgemäßer Gebrauch
AACHTUNG!
Dieses Gerät ist ausschließlich zur Verwendung in Fahrzeugen
geeignet.
Die Wechselrichter dienen dazu, Gleichspannung von 12 V bzw. von 24 V in
eine 230-V-Wechselspannung von 50 Hz zu wandeln.
12 V: PerfectPower PP152, PP402 und PP602
24 V: PerfectPower PP154, PP404 und PP604
5 Technische Beschreibung
Die PerfectPower Wechselrichter lassen sich überall dort betreiben, wo eine
12-V-DC-Fahrzeugsteckdose (für PP152, PP402, PP602) bzw. eine
24-V-DC-Fahrzeugsteckdose (für PP154, PP404, PP604) vorhanden ist. Die
Geräte werden mit einem last- und temperaturabhängigen Lüfter bei Bedarf
zusätzlich gekühlt.
Die maximale Dauerleistung beträgt
beim Wechselrichter PP152 und PP154 150 Watt
beim Wechselrichter PP402 und PP404 350 Watt
beim Wechselrichter PP602 und PP604 550 Watt
Geräte, die einen höheren Leistungsbedarf haben, dürfen nicht angeschlos-
sen werden.
Der Wechselrichter ist mit einem thermischen und einem elektrischen Über-
lastungsschutz sowie einem Unter- und Überspannungsschutz ausgestattet.
Der Wechselrichter schaltet ab:
wenn die interne Temperatur des Wechselrichters zu hoch ist
wenn die Belastung die oben genannten Leistungswerte übersteigt
wenn die Eingangsspannung zu niedrig oder zu hoch ist
Die Wechselrichter können alternativ über den Schalter direkt am Gerät oder
über einen externen Schalter ein- und ausgeschaltet werden.
_PP150_PP400_PP600.book Seite 9 Montag, 7. Mai 2012 9:45 09

DE
Wechselrichter anschließen PerfectPower
10
IHINWEIS
Beachten Sie beim Anschluss von Geräten mit elektrischem
Antrieb (z. B. Bohrmaschine, Kühlschrank usw.), dass diese zum
Anlaufen oft eine höhere Leistung benötigen als auf dem Typen-
schild angegeben.
6 Wechselrichter anschließen
AACHTUNG!
Die Länge der Leitung zwischen Batterie und Wechselrichter darf
maximal 2 m betragen.
6.1 Wechselrichter befestigen
Sie können den Wechselrichter mit den beiliegenden vier Halterungen
befestigen.
Beachten Sie bei der Wahl des Montageortes folgende Hinweise:
Die Montage des Wechselrichters kann horizontal wie auch vertikal
erfolgen.
Der Wechselrichter muss an einer vor Feuchtigkeit geschützten Stelle
eingebaut werden.
Der Wechselrichter darf nicht in Umgebungen mit entflammbaren
Materialien eingebaut werden.
Der Wechselrichter darf nicht in staubigen Umgebungen eingebaut
werden.
Der Einbauort muss gut belüftet sein. Bei Installationen in geschlossenen
kleinen Räumen sollte eine Be- und Entlüftung vorhanden sein. Der freie
Abstand um den Wechselrichter muss mindestens 25 cm betragen
(Abb. 4, Seite 4).
Der Lufteintritt auf der Unterseite bzw. der Luftaustritt auf der Rückseite
des Wechselrichters muss freibleiben.
Bei Umgebungstemperaturen, die höher als 40 °C (z. B. in Motor- oder
Heizungsräumen, direkte Sonneneinstrahlung) sind, kann es durch die
Eigenerwärmung des Wechselrichters bei Belastung zum automatischen
Abschalten kommen.
Die Montagefläche muss eben sein und eine ausreichende Festigkeit auf-
weisen.
_PP150_PP400_PP600.book Seite 10 Montag, 7. Mai 2012 9:45 09

DE
PerfectPower Wechselrichter anschließen
11
AACHTUNG!
Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher,
dass keine elektrischen Kabel oder andere Teile des Fahrzeugs
durch Bohren, Sägen und Feilen beschädigt werden.
Befestigen Sie den Wechselrichter wie folgt (Abb. 5, Seite 4):
➤Klipsen je zwei Halterungen auf den linken und rechten unteren Steg.
Sie können die Halterungen beliebig verschieben.
➤Schrauben Sie den Wechselrichter fest, indem Sie jeweils eine Schraube
durch die Bohrungen in den Haltern schrauben.
6.2 PP152 und PP154 anschließen
!WARNUNG!
Die Belastbarkeit der Fahrzeugsteckdose, die Zuleitung und die
Absicherung müssen mindestens 15 Ampere betragen. Die
Absicherung darf nicht eigenmächtig erhöht werden.
AACHTUNG!
Achten Sie beim Einstecken des Steckers in die Fahrzeug-
steckdose auf eine feste Verbindung. Bei einer unzureichenden
Verbindung kommt es zu einer Erwärmung des Steckers.
Der Anschluss erfolgt über einen Stecker, der in eine 12-V-Fahrzeug-
steckdose (bei PP152) bzw. einen 24-V-Fahrzeugsteckdose (bei PP154) ein-
gesteckt wird. Der mittlere Stift des Steckers (Abb. 14, Seite 2) ist mit der
Plusleitung und die beiden seitlichen Bügel des Steckers (Abb. 15, Seite 2)
sind mit der Minusleitung verbunden.
6.3 PP402, PP404, PP602 und PP604 anschließen
!WARNUNG!
Achten Sie darauf, dass die Polarität nicht vertauscht wird. Bei Ver-
polung der Anschlüsse entsteht ein großer Funkenschlag, und die
internen Sicherungen brennen durch.
➤Verbinden Sie zur Inbetriebnahme des Wechselrichters die rote Leitung
(Abb. 14, Seite 2) mit dem Pluspol (+) der Batterie und die schwarze
Leitung (Abb. 15, Seite 2) mit dem Minuspol (–) der Batterie. Achten
Sie beim Anklemmen auf saubere Pole der Fahrzeugbatterie.
_PP150_PP400_PP600.book Seite 11 Montag, 7. Mai 2012 9:45 09

DE
Wechselrichter benutzen PerfectPower
12
7 Wechselrichter benutzen
Der Hauptschalter (Abb. 21, Seite 3) an der Rückseite des Gerätes hat
drei Stellungen:
ON (Ein): Der Wechselrichter ist eingeschaltet.
OFF (Aus): Der Wechselrichter ist ausgeschaltet.
REMOTE (Fernbedienung): Der Wechselrichter wird über einen externen
Schalter ein- bzw. ausgeschaltet.
➤Schließen Sie Ihren Verbraucher an der Steckdose (Abb. 11, Seite 2)
des Wechselrichters an.
Am Gerät einschalten
➤Stellen Sie den Hauptschalter (Abb. 21, Seite 3) auf „ON“.
✓Die grüne Kontroll-LED (Abb. 13, Seite 2) leuchtet.
Am Gerät ausschalten
➤Stellen Sie den Hauptschalter (Abb. 21, Seite 3) auf „OFF“.
✓Die grüne Kontroll-LED (Abb. 13, Seite 2) erlischt.
Mit einem externen Schalter einschalten
Alternativ können Sie den Wechselrichter mit einem externen Schalter ein-
und ausschalten.
➤Stellen Sie den Hauptschalter (Abb. 21, Seite 3) auf „REMOTE“.
➤Schließen Sie den externen Schalter entsprechend der folgenden Schalt-
bilder am Remote-Port (Abb. 24, Seite 3) an:
– externer Schalter, Spannungsversorgung aus dem Wechselrichter:
Abb. 3, Seite 4
✓Wenn der Wechselrichter über den externen Schalter eingeschaltet ist,
leuchtet die grüne Kontroll-LED (Abb. 13, Seite 2).
Beachten Sie im Betrieb folgende Hinweise
Sinkt die Batteriespannung während des Betriebes unter 10,8 V für
PP152/PP402/PP602 oder 21,5 V für PP154/PP404/PP604, ertönt ein
Warnton. Sinkt die Batteriespannung weiter, schaltet sich der Wechselrichter
aus und die rote Fehler-LED (Abb. 12, Seite 2) leuchtet.
_PP150_PP400_PP600.book Seite 12 Montag, 7. Mai 2012 9:45 09

DE
PerfectPower Sicherung wechseln
13
Bei zu hoher Erwärmung schaltet sich der Wechselrichter aus – die rote
Fehler-LED (Abb. 12, Seite 2) leuchtet rot.
➤Schalten Sie den Wechselrichter in diesem Fall mit dem Schalter aus.
Nach dem Abkühlen können Sie den Wechselrichter wieder einschalten.
Beim Betreiben des Wechselrichters über längere Zeit und mit größter
Belastung empfiehlt es sich, den Motor zu starten, um die Batterie des Fahr-
zeuges wieder aufzuladen.
Der Wechselrichter kann bei laufendem oder abgeschaltetem Motor
betrieben werden. Allerdings sollte der Motor nicht angelassen werden,
wenn der Wechselrichter eingeschaltet ist, da die Stromzufuhr zum
Zigarettenanzünder während des Startvorgangs unterbrochen werden kann.
8 Sicherung wechseln
Gehen Sie wie folgt vor, um die Sicherung des Wechselrichters zu wechseln:
➤Entnehmen Sie die defekte Sicherung (Abb. 23, Seite 3) aus der
Fassung auf der Rückseite.
➤Setzen Sie eine neue Sicherung derselben Spezifikation ein.
9 Wechselrichter pflegen und reinigen
AACHTUNG!
Keine scharfen oder harten Gegenstände oder Reinigungsmittel
zur Reinigung verwenden, da dies zu einer Beschädigung des
Produktes führen kann.
➤Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.
_PP150_PP400_PP600.book Seite 13 Montag, 7. Mai 2012 9:45 09

DE
Fehlerbeseitigung PerfectPower
14
10 Fehlerbeseitigung
11 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende
Unterlagen mitschicken:
eine Kopie der Rechnung mit Kaufdatum,
einen Reklamationsgrund oder eine Fehlerbeschreibung.
Fehler Ursache Behebung
Keine Ausgangsspannung Kein Kontakt zur Batterie Kontakt und Kabel prüfen.
Ggf. Zündung einschalten.
PP152/PP154: 12-V- bzw.
24-V-Fahrzeugsteckdose
prüfen und ggf. austauschen.
Keine Ausgangsspannung Thermische Überlastung Verbraucher abschalten.
Wechselrichter abkühlen
lassen und für bessere
Belüftung sorgen.
Keine Ausgangsspannung Sicherung defekt (Im Wechsel-
richter oder fahrzeugseitig)
Austausch der Sicherung
durch eine Sicherung der-
selben Spezifikation.
Keine Ausgangsspannung Gerät defekt Gerät austauschen.
Gerät schaltet zyklisch
Ein/Aus
Dauerbelastung zu hoch Belastung reduzieren.
Beim Einschalten des Ver-
brauchers schaltet der
Wechselrichter aus
Einschaltstrom zu hoch Vergleich der Geräteleistung
mit der maximalen Leistung
des Wechselrichters.
Zu geringe Ausgangs-
spannung
Batteriespannung kleiner als
10,8 V (PP152/PP402/PP602)
oder 21,5 V
(PP154/PP404/PP604)
Batterie laden (Motor starten).
_PP150_PP400_PP600.book Seite 14 Montag, 7. Mai 2012 9:45 09

DE
PerfectPower Entsorgung
15
12 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Produkt endgültig außer Betrieb nehmen, infor-
mieren Sie sich bitte beim nächsten Recyclingcenter oder bei
Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
13 Technische Daten
Folgende technische Daten gelten für alle Wechselrichter:
PP152,
PP402,
PP602
PP154,
PP404,
PP604
Ausgangsspannung 210 – 230 V AC
Ausgangsfrequenz 50 Hz ± 2 Hz
Leerlaufstromaufnahme < 0,255 A < 0,255 A
Eingangsnennspannung 12 Vg24 Vg
Unterspannungsalarm 10,8 V 21,5 V
Unterspannungsabschaltung 10 V 20 V
Überspannungsabschaltung 15,3 V 30,5 V
Wärmeabfuhr Gehäuse/Lüfter
Maximale Umgebungstemperatur 0 °C – 50 °C
Prüfung/Zertifikat
24
_PP150_PP400_PP600.book Seite 15 Montag, 7. Mai 2012 9:45 09

DE
Technische Daten PerfectPower
16
Gerätespezifische technische Daten:
Ausführungen, dem technischen Fortschritt dienende Änderungen und
Liefermöglichkeiten vorbehalten.
PP152 PP154
Art.-Nr. PP152 PP152
Dauer-Ausgangsleistung 150 W
Spitzen-Ausgangsleistung 350 W
Abmessungen 167 x 129 x 71 mm
Gewicht 800 g
PP402 PP404
Art.-Nr. PP402 PP404
Dauer-Ausgangsleistung 350 W
Spitzen-Ausgangsleistung 700 W
Abmessungen 177 x 129 x 71 mm
Gewicht 950 g
PP602 PP604
Art.-Nr. PP602 PP604
Dauer-Ausgangsleistung 550 W
Spitzen-Ausgangsleistung 1100 W
Abmessungen 222 x 129 x 71 mm
Gewicht 1350 g
_PP150_PP400_PP600.book Seite 16 Montag, 7. Mai 2012 9:45 09

EN
PerfectPower Explanation of symbols
17
Please read this instruction manual carefully before installation and
first use, and store it in a safe place. If you pass on the product to an-
other person, hand over this instruction manual along with it.
Contents
1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2 General safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3 Device guides . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6 Connecting the inverter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7 Using the inverter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8 Replacing the fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9 Cleaning and caring for the inverter. . . . . . . . . . . . . . . . . . . . . . . . . 24
10 Rectifying faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
11 Guarantee . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
12 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
13 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
1 Explanation of symbols
DDANGER!
Safety instruction: Failure to observe this instruction will cause
fatal or serious injury.
!WARNING!
Safety instruction: Failure to observe this instruction can cause
fatal or serious injury.
!CAUTION!
Safety instruction: Failure to observe this instruction can lead to
injury.
_PP150_PP400_PP600.book Seite 17 Montag, 7. Mai 2012 9:45 09

EN
General safety instructions PerfectPower
18
ANOTICE!
Failure to observe this instruction can cause material damage and
impair the function of the product.
INOTE
Supplementary information for operating the product.
➤Action: This symbol indicates that action is required on your part. The
required action is described step-by-step.
✓This symbol describes the result of an action.
fig. 15, page 3: This refers to an element in an illustration. In this case,
item 5 in figure 1 on page 3.
2 General safety instructions
The manufacturer accepts no liability for damage in the following cases:
Faulty assembly or connection
Damage to the product resulting from mechanical influences and excess
voltage
Alterations to the product without express permission from the manu-
facturer
Use for purposes other than those described in the operating manual
2.1 General safety
!WARNING!
Use the device only as intended.
People (including children) whose physical, sensory or mental
capacities or whose lack of experience or knowledge prevent
them from using this product safely should not use it without the
supervision or instruction of a responsible person.
Do not operate the device in a damp or wet environment.
Maintenance and repair work may only be carried out by quali-
fied personnel who are familiar with the risks involved and the
relevant regulations.
_PP150_PP400_PP600.book Seite 18 Montag, 7. Mai 2012 9:45 09

EN
PerfectPower General safety instructions
19
2.2 Safety when installing the device
!WARNING!
Never connect more than one consumer device to the inverter.
If you connect more than one device, a short circuit may occur.
!CAUTION!
Ensure the device is standing firmly.
The device must be set up and fastened in such a way that it
cannot tip over or fall down.
Take the precautions necessary to ensure that children cannot
interfere with operation. Dangerous situations may occur which
cannot be recognised by children!
Do not expose the device to a heat source (such as direct sun-
light or heating). Avoid additional heating of the device in this
way.
Electrical cables
If cables have to be fed through metal walls or other walls with
sharp edges, use ducts or wire bushings to prevent damage.
Do not lay cables which are loose or bent next to electrically
conductive material (metal).
Do not pull on the cables.
Do not lay the 230 V mains cable and the 12/24 V DC cable in
the same duct.
Fasten the cables securely.
Lay the cables so that they cannot be tripped over or damaged.
2.3 Operating the appliance safely
!WARNING!
Note the following basic safety information when using electrical
devices to protect against:
– Electric shock
– Fire hazards
–Injury
Do not operate the device near gas or flammable material; the
surface temperature can reach up to 60 °C.
_PP150_PP400_PP600.book Seite 19 Montag, 7. Mai 2012 9:45 09

EN
Device guides PerfectPower
20
Operate the device only if you are certain that the housing and
the cables are undamaged.
Make sure the air inlets and outlets of the device are not cov-
ered.
Ensure good ventilation.
Do not connect the 230 V output of the inverter (fig. 11,
page 2) to a different 230 V source.
Even after the fuse triggers, parts of the inverter remain live.
Always disconnect the power supply when working on the de-
vice.
3 Device guides
4 Intended use
ANOTICE!
This device is exclusively intended for vehicle use.
The inverters are used to convert a direct current of 12 V or 24 V into a
230 V AC supply of 50 Hz.
12 V: PerfectPower PP152, PP402 and PP602
24 V: PerfectPower PP154, PP404 and PP604
Description Item no.
PerfectPower PP152: Inverter with connection cable for a 12 V
vehicle socket and four holders
PP152
PerfectPower PP154: inverter with connection cable for a 24 V
vehicle socket and four holders
PP154
PerfectPower PP402: Inverter with terminals for a 12 V vehicle
battery and four holders
PP402
PerfectPower PP404: inverter with terminals for a 24 V vehicle
battery and four holders
PP404
PerfectPower PP602: inverter with terminals for a 12 V vehicle
battery and four holders
PP602
PerfectPower PP604: inverter with terminals for a 24 V vehicle
battery and four holders
PP604
_PP150_PP400_PP600.book Seite 20 Montag, 7. Mai 2012 9:45 09
